iOS底层原理探索-----Runloop

简述

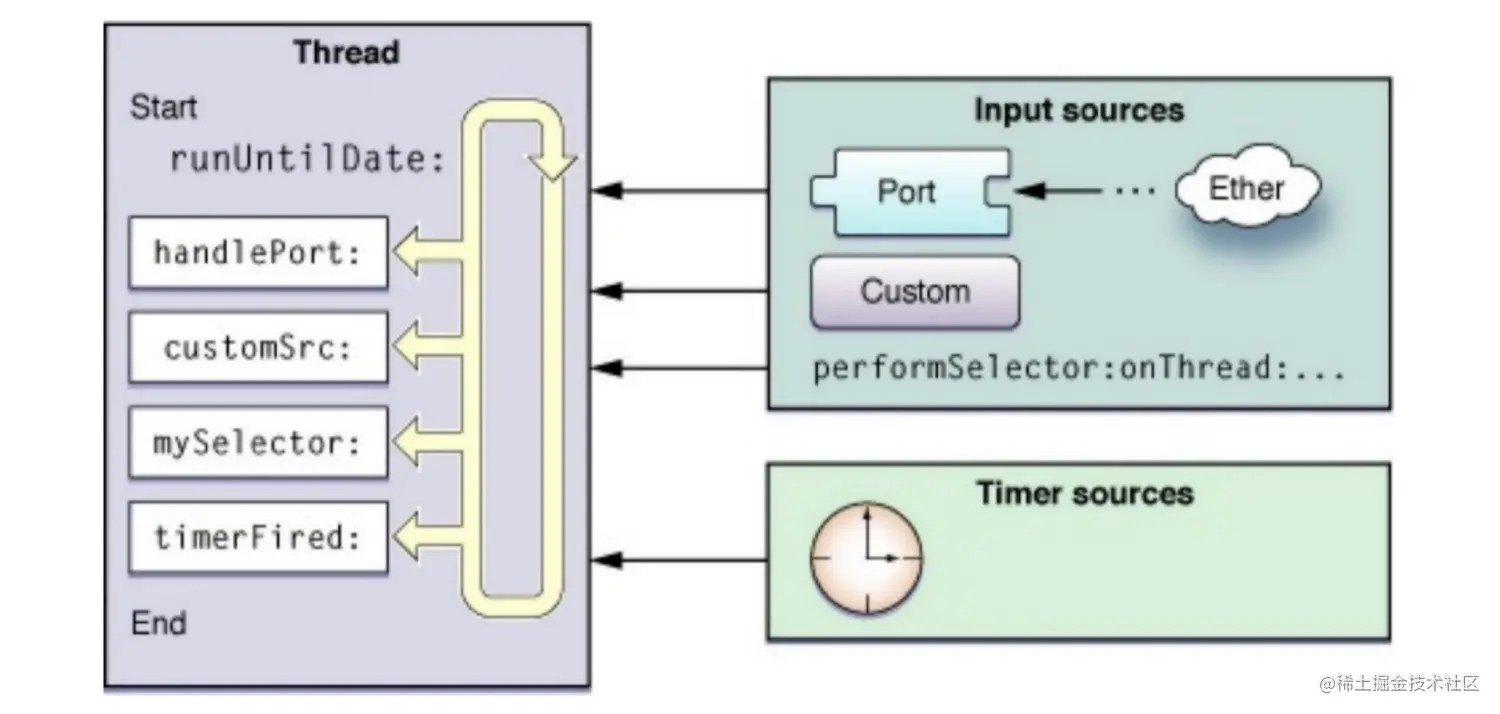

Runloop是一个事件处理循环,属于线程相关基础架构的一部分。它用来安排工作,并协调接收传入的事件。

Runloop是一个do..while循环,和普通循环的区别,在有工作的时候让线程保持忙碌,没有工作时让线程休眠。

Runloop作用:

  • 保持程序的持续运行;

  • 处理App中的各种事件(触摸、定时器、performSelector);

  • 节省CPU资源,该做事就做事,该休息就休息。

Runloop 循环

Runloop在底层的封装为CFRunloop,代码如下:

void CFRunLoopRun(void) {
    /* DOES CALLOUT */ int32_t result;
    do {
        // 1.0e10 : 科学计数 1*10^10
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}
复制代码

与线程的关系

获取Runloop的两种方式:

// 主运行循环
CFRunLoopRef mainRunloop = CFRunLoopGetMain();

// 当前运行循环
CFRunLoopRef currentRunloop = CFRunLoopGetCurrent();
复制代码

主运行循环

进入CFRunLoopGetMain函数:

CFRunLoopRef CFRunLoopGetMain(void) {
    CHECK_FOR_FORK();
    static CFRunLoopRef __main = NULL;     // no retain needed
    if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np());    // no CAS needed
    return __main;
}
复制代码
  • 调用_CFRunLoopGet0函数,通过主线程查找。

当前运行循环

进入CFRunLoopGetCurrent函数:

CFRunLoopRef CFRunLoopGetCurrent(void) {
    CHECK_FOR_FORK();
    //优先TSD中查找
    CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
    if (rl) return rl;

    //通过当前线程查找
    return _CFRunLoopGet0(pthread_self());
}
复制代码
  • 优先TSD中查找;

  • 调用_CFRunLoopGet0函数,通过当前线程查找。

_CFRunLoopGet0

进入_CFRunLoopGet0函数:

CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    if (pthread_equal(t, kNilPthreadT)) {
        //不存在,默认为主线程
        t = pthread_main_thread_np();
    }

    __CFSpinLock(&loopsLock);
    if (!__CFRunLoops) {
        __CFSpinUnlock(&loopsLock);

        //创建全局字典,标记为kCFAllocatorSystemDefault
        CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);

        //通过主线程 创建主运行循环
        CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());

        // dict : key value
        //利用dict,进行key-value绑定操作,线程和Runloop是一一对应的
        CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);

        if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
            CFRelease(dict);
        }

        CFRelease(mainLoop);
        __CFSpinLock(&loopsLock);
    }

    //通过其他线程获取Runloop

    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    __CFSpinUnlock(&loopsLock);
    if (!loop) {
        //如果没有获取到,创建一个Runloop
        CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFSpinLock(&loopsLock);
        loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
        if (!loop) {
            //与线程进行key-value绑定
            CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop); loop = newLoop;
        }

        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFSpinUnlock(&loopsLock);
        CFRelease(newLoop);
    }

    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }

    return loop;
}
复制代码

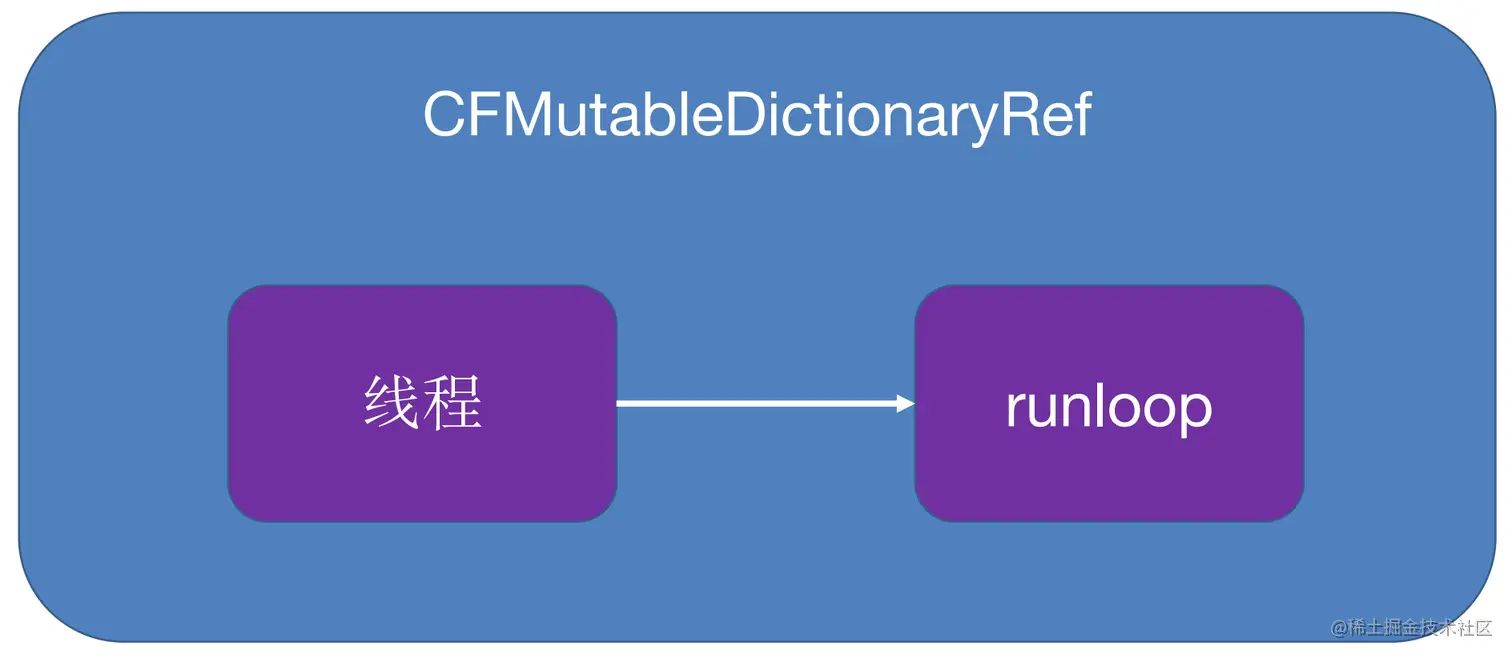

  • Runloop与线程一一对应;

  • RunLoop对象在第一次获取RunLoop时创建,销毁则是在线程结束的时候;

  • 主线程的RunLoop对象由系统自动创建,而子线程的RunLoop对象需要开发者主动创建;

  • RunLoop并不保证线程安全;

  • 当前线程内部不能操作其他线程的RunLoop对象。

结构

进入__CFRunLoopCreate函数:

static CFRunLoopRef __CFRunLoopCreate(pthread_t t) {
    CFRunLoopRef loop = NULL;
    CFRunLoopModeRef rlm;
    uint32_t size = sizeof(struct __CFRunLoop) - sizeof(CFRuntimeBase);
    loop = (CFRunLoopRef)_CFRuntimeCreateInstance(kCFAllocatorSystemDefault, __kCFRunLoopTypeID, size, NULL);
    if (NULL == loop) {
        return NULL;
    }

    (void)__CFRunLoopPushPerRunData(loop);
    __CFRunLoopLockInit(&loop->_lock);
    loop->_wakeUpPort = __CFPortAllocate();

    if (CFPORT_NULL == loop->_wakeUpPort) HALT;
    __CFRunLoopSetIgnoreWakeUps(loop);
    loop->_commonModes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
    CFSetAddValue(loop->_commonModes, kCFRunLoopDefaultMode);
    loop->_commonModeItems = NULL;
    loop->_currentMode = NULL;
    loop->_modes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
    loop->_blocks_head = NULL;
    loop->_blocks_tail = NULL;
    loop->_counterpart = NULL;
    loop->_pthread = t;

#if DEPLOYMENT_TARGET_WINDOWS
    loop->_winthread = GetCurrentThreadId();
#else
    loop->_winthread = 0;
#endif
    rlm = __CFRunLoopFindMode(loop, kCFRunLoopDefaultMode, true);
    if (NULL != rlm) __CFRunLoopModeUnlock(rlm);
    return loop;
}
复制代码
  • 创建RunLoop,返回CFRunLoopRef类型。

找到CFRunLoopRef的定义:

typedef struct __CFRunLoop * CFRunLoopRef;
复制代码
  • RunLoop也是一个对象,本质是__CFRunLoop结构体类型的指针。

找到__CFRunLoop结构体的定义:

struct __CFRunLoop {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;     /* locked for accessing mode list */
    __CFPort _wakeUpPort;     // used for CFRunLoopWakeUp
    Boolean _unused;
    volatile _per_run_data *_perRunData;     // reset for runs of the run loop
    pthread_t _pthread;
    uint32_t _winthread;
    CFMutableSetRef _commonModes;
    CFMutableSetRef _commonModeItems;
    CFRunLoopModeRef _currentMode;
    CFMutableSetRef _modes;
    struct _block_item *_blocks_head;
    struct _block_item *_blocks_tail;
    CFTypeRef _counterpart;
};
复制代码
  • _commonModes_commonModeItems都是集合类型,表示在Runloop中可能会对应多个。

Modes

获取Runloop下的所有Modes

CFRunLoopRef lp = CFRunLoopGetCurrent();
CFArrayRef modeArray= CFRunLoopCopyAllModes(lp);
NSLog(@"modeArray == %@",modeArray);
复制代码

打印输出结果:

modeArray == (
    UITrackingRunLoopMode,
    GSEventReceiveRunLoopMode,
    kCFRunLoopDefaultMode
    )
复制代码
  • 一个RunLoop对应多个Modes

创建一个NSTimer,将其加入Runloop并运行:

NSTimer *timer = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
    NSLog(@"fire in home -- %@",[[NSRunLoop currentRunLoop] currentMode]);
}];

[[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];
复制代码
  • 添加到RunLoop中,必须指定Mode,这证明Timer的运行依赖于RunLoopMode

然后再次获取当前Runloop正在运行的Mode

CFRunLoopRef lp = CFRunLoopGetCurrent();
CFRunLoopMode mode = CFRunLoopCopyCurrentMode(lp);
NSLog(@"mode == %@",mode);
复制代码

打印输出结果:

mode == kCFRunLoopDefaultMode
复制代码

Mode类型:

  • NSDefaultRunLoopMode:默认的Mode,正常情况下都在该Mode下;

  • NSConnectionReplyMode:将此模式与NSConnection对象结合使用来监视回复;

  • NSModalPanelRunLoopMode:使用这种模式来识别用于模态面板的事件;

  • NSEventTrackingRunLoopMode:使用该Mode跟踪来自用户交互的事件,例如:UITableView上下滑动;

  • NSRunLoopCommonModes:伪模式,该集合默认包括默认、模态和事件跟踪模式。

在官方文档中,共提及以上五种Mode类型。而iOS中,只公开暴露了NSDefaultRunLoopModeNSRunLoopCommonModes两种。

NSRunLoopCommonModes是伪模式,本质是Mode的集合,包含NSDefaultRunLoopModeNSModalPanelRunLoopModeNSEventTrackingRunLoopMode

Mode主要是用于指定RunLoop中事件优先级。

Items

除了Timer之外,我们还可以指定其他事务指定它在CFRunLoopDefaultMode下执行,所有一个Mode对应多个Items

SourceTimerObserver统称Item

Runloop可处理以下事务类型:

  • Block应用:__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__

如图: 78EDDAB2-84F5-4630-BB03-D87CF63C987F.png

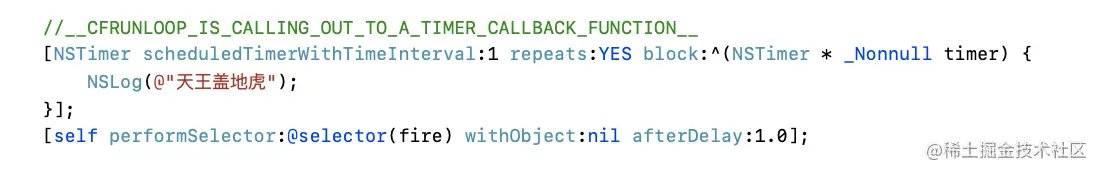

  • 调用timer__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

如图: 9614771D-D7C7-412E-83F2-FC2DD2798BDF.png

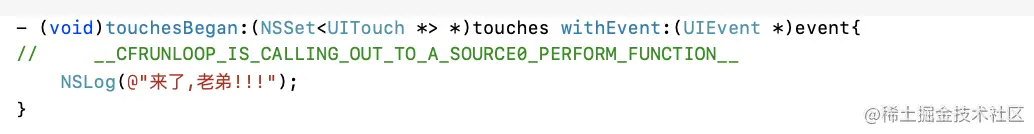

  • 响应source0__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__

如图: 60185C75-2BF1-44A8-A86C-DA728BDE16BE.png

  • 响应source1__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__

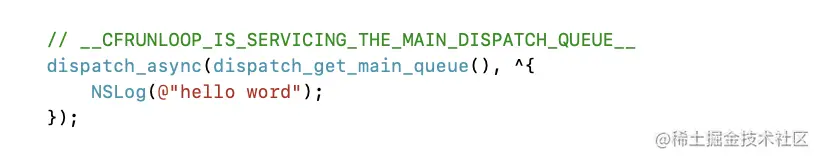

  • GCD主队列:__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__

如图: BEE6D034-E337-4D4F-BF78-41EFC71634EE.png

  • observer源:__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__

如代码:

- (void)viewDidLoad {
    [super viewDidLoad];

    [[NSNotificationCenter defaultCenter] addObserver:self selector:@selector(gotNotification:) name:@"helloMyNotification" object:nil];
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{

    [[NSNotificationCenter defaultCenter] postNotificationName:@"helloMyNotification" object:@"cooci"];
}

- (void)gotNotification:(NSNotification *)noti{

    // __CFNOTIFICATIONCENTER_IS_CALLING_OUT_TO_AN_OBSERVER__
    NSLog(@"gotNotification = %@",noti);
}
复制代码

Source

Source表示可以唤醒RunLoop的一些事件,例如:用户点击屏幕,就会创建一个RunLoop,主要分为Source0Source1

  • Source0:表示非系统事件,即用户自定义的事件;

  • Source1:表示系统事件,主要负责底层的通讯,具备唤醒能力。

Timer

常用NSTimer定时器。

Observer

Observer主要用于监听RunLoop的状态变化,并作出一定响应。

源码中Observer的定义:

/* Run Loop Observer Activities */
typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
    //进入
    kCFRunLoopEntry = (1UL << 0),
    //即将处理Timers
    kCFRunLoopBeforeTimers = (1UL << 1),
    //即将处理Sources
    kCFRunLoopBeforeSources = (1UL << 2),
    //进入休眠
    kCFRunLoopBeforeWaiting = (1UL << 5),
    //被唤醒
    kCFRunLoopAfterWaiting = (1UL << 6),
    //退出
    kCFRunLoopExit = (1UL << 7),
    kCFRunLoopAllActivities = 0x0FFFFFFFU
};
复制代码

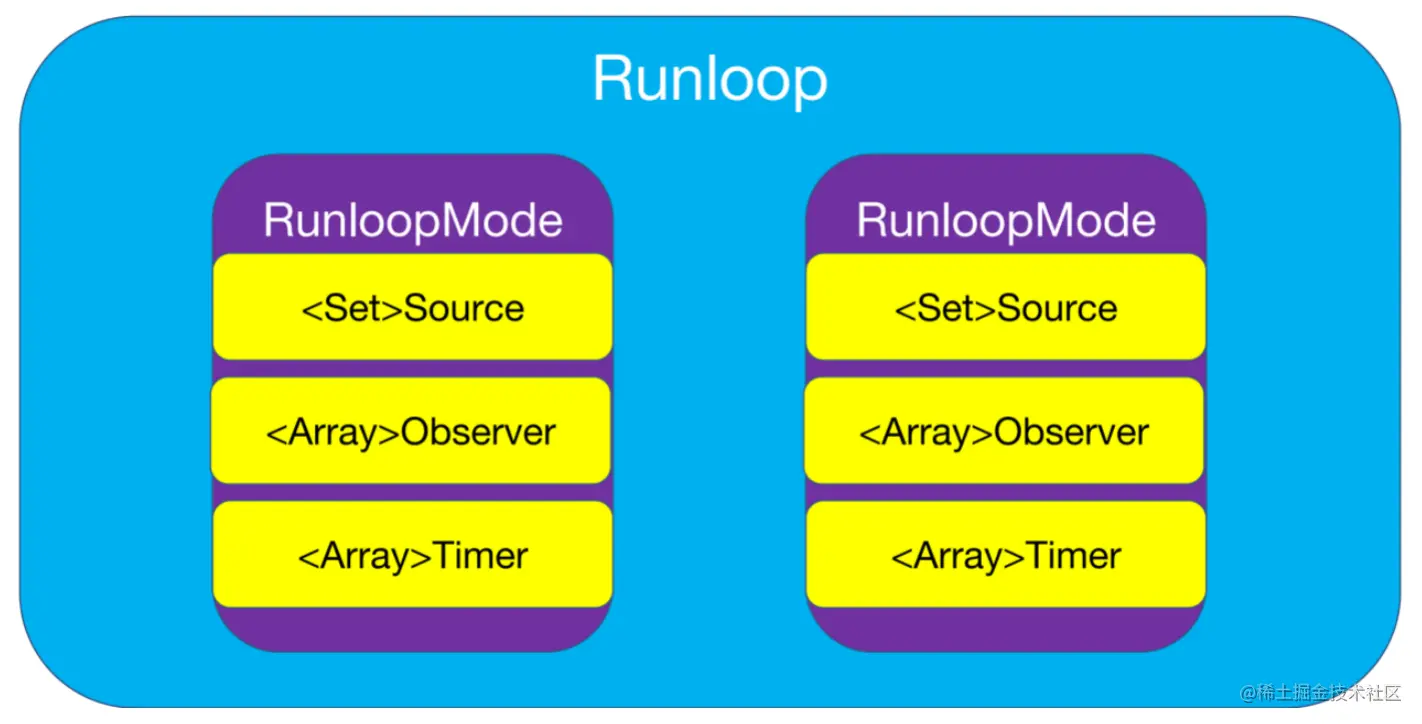

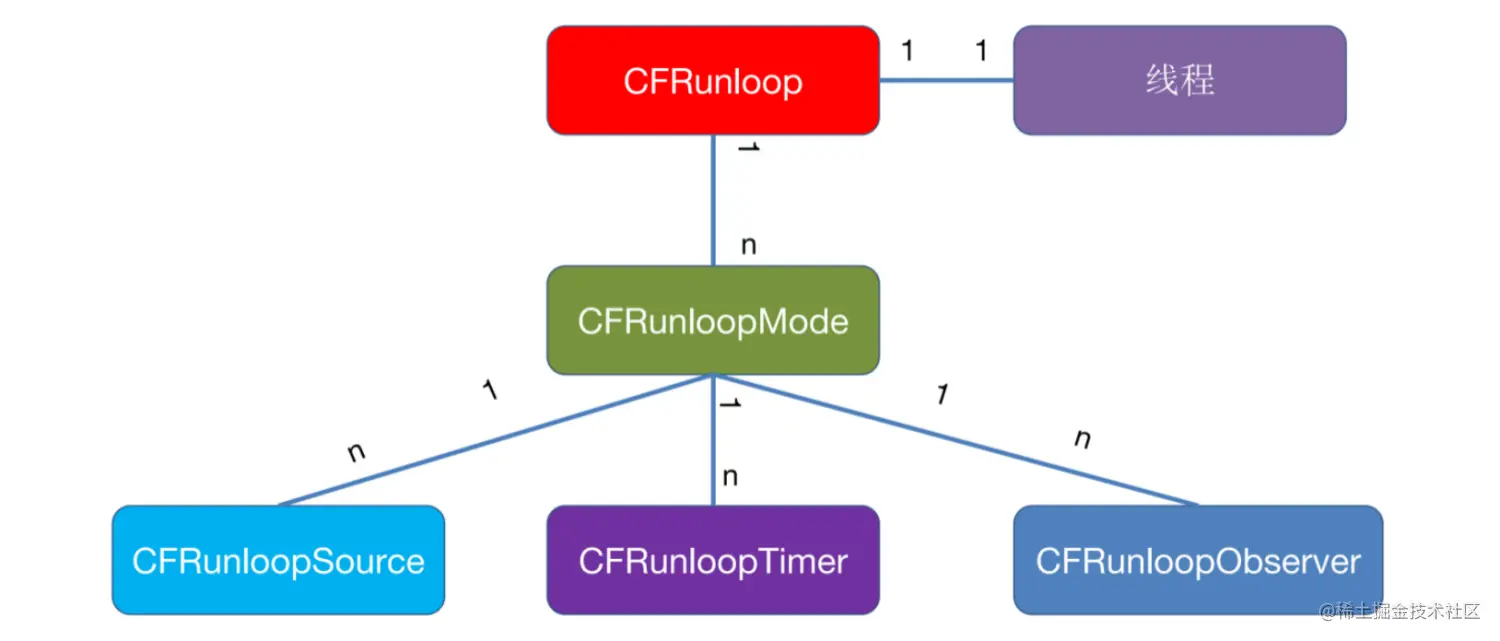

Runloop结构图

线程与RunLoop一对一:


一个RunLoop对应多个Modes,一个Mode对应多个Items


SourceTimerObserver统称Item


事务处理

Timer示例

创建CFRunLoopTimer,将其加入到Runloop并执行:

- (void)cfTimerDemo {
    CFRunLoopTimerContext context = {
        0,
        ((__bridge void *)self),
        NULL,
        NULL,
        NULL
    };

    CFRunLoopRef rlp = CFRunLoopGetCurrent();
    /**
        参数一:用于分配对象的内存
        参数二:在什么是触发 (距离现在)
        参数三:每隔多少时间触发一次
        参数四:未来参数
        参数五:CFRunLoopObserver的优先级 当在Runloop同一运行阶段中有多个CFRunLoopObserver 正常情况下使用0
        参数六:回调,比如触发事件,我就会来到这里
        参数七:上下文记录信息
     */
     CFRunLoopTimerRef timerRef = CFRunLoopTimerCreate(kCFAllocatorDefault, 0, 1, 0, 0, lgRunLoopTimerCallBack, &context);
     CFRunLoopAddTimer(rlp, timerRef, kCFRunLoopDefaultMode);
 }

void lgRunLoopTimerCallBack(CFRunLoopTimerRef timer, void *info){
     NSLog(@"%@---%@",timer,info);
}
复制代码

进入CFRunLoopAddTimer函数:

void CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef rlt, CFStringRef modeName) {
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return;

    if (!__CFIsValid(rlt) || (NULL != rlt->_runLoop && rlt->_runLoop != rl)) return;

    __CFRunLoopLock(rl);

    //匹配kCFRunLoopCommonModes,伪模式,集合类型
    if (modeName == kCFRunLoopCommonModes) {
        //获取集合
        CFSetRef set = rl->_commonModes ? CFSetCreateCopy(kCFAllocatorSystemDefault, rl->_commonModes) : NULL;

        //获取RunLoop下的事务
        if (NULL == rl->_commonModeItems) {
            //为空需要重新创建
            rl->_commonModeItems = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
        }

        //将传入的CFRunLoopTimer参数,加入到Items
        CFSetAddValue(rl->_commonModeItems, rlt);

        //集合不为空
        if (NULL != set) {
            CFTypeRef context[2] = {rl, rlt};
            /* add new item to all common-modes */
            //设置回调函数,添加到common-modes中
            CFSetApplyFunction(set, (__CFRunLoopAddItemToCommonModes), (void *)context); CFRelease(set);
        }
    } else {
        //如果是其他类型,通过名字寻址Mode
        CFRunLoopModeRef rlm = __CFRunLoopFindMode(rl, modeName, true);
        if (NULL != rlm) {
            if (NULL == rlm->_timers) {
                CFArrayCallBacks cb = kCFTypeArrayCallBacks;
                cb.equal = NULL;
                rlm->_timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &cb);
            }
        }

        if (NULL != rlm && !CFSetContainsValue(rlt->_rlModes, rlm->_name)) {
            __CFRunLoopTimerLock(rlt);
            if (NULL == rlt->_runLoop) {
                rlt->_runLoop = rl;
            } else if (rl != rlt->_runLoop) {
                __CFRunLoopTimerUnlock(rlt);
                __CFRunLoopModeUnlock(rlm);
                __CFRunLoopUnlock(rl);
                return;
            }

            //如果匹配,将Runloop加进去,执行依赖于runloop run
            CFSetAddValue(rlt->_rlModes, rlm->_name);
            __CFRunLoopTimerUnlock(rlt);
            __CFRunLoopTimerFireTSRLock();
            __CFRepositionTimerInMode(rlm, rlt, false);
            __CFRunLoopTimerFireTSRUnlock();

            if (!_CFExecutableLinkedOnOrAfter(CFSystemVersionLion)) {
                // Normally we don't do this on behalf of clients, but for
                // backwards compatibility due to the change in timer handling...
                if (rl != CFRunLoopGetCurrent()) CFRunLoopWakeUp(rl);

            }
        }

        if (NULL != rlm) {
            __CFRunLoopModeUnlock(rlm);
        }
    }

    __CFRunLoopUnlock(rl);
}
复制代码

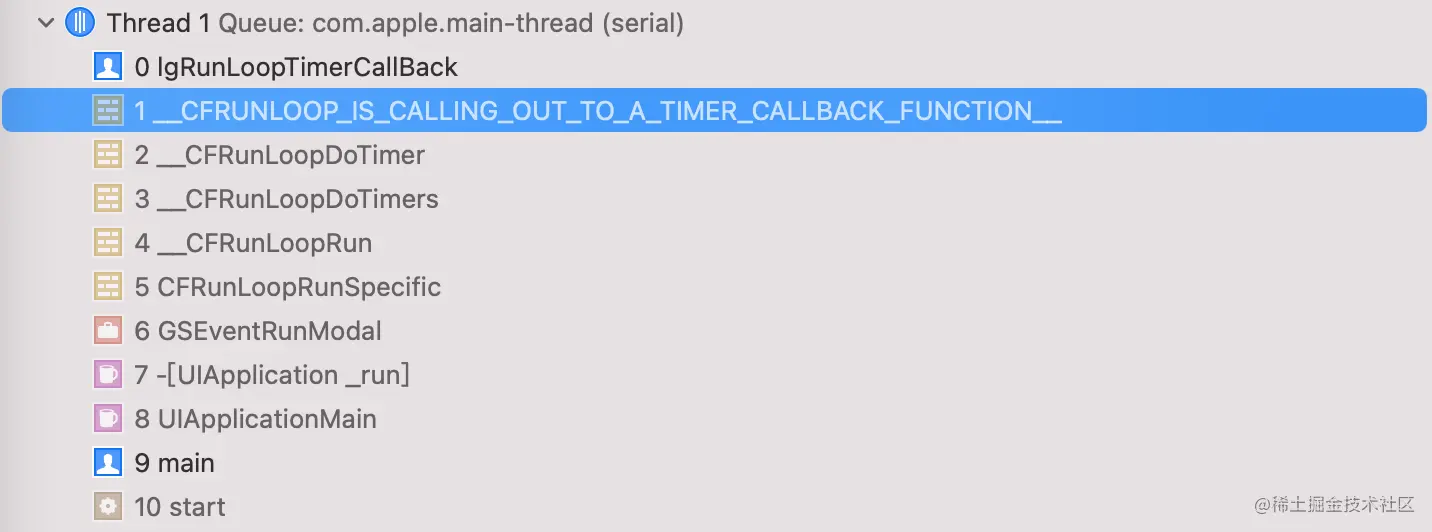

CFRunLoopAddTimer源码中,没有找到执行事务的函数:


  • 所以,真正事务的执行,依赖于runloop run

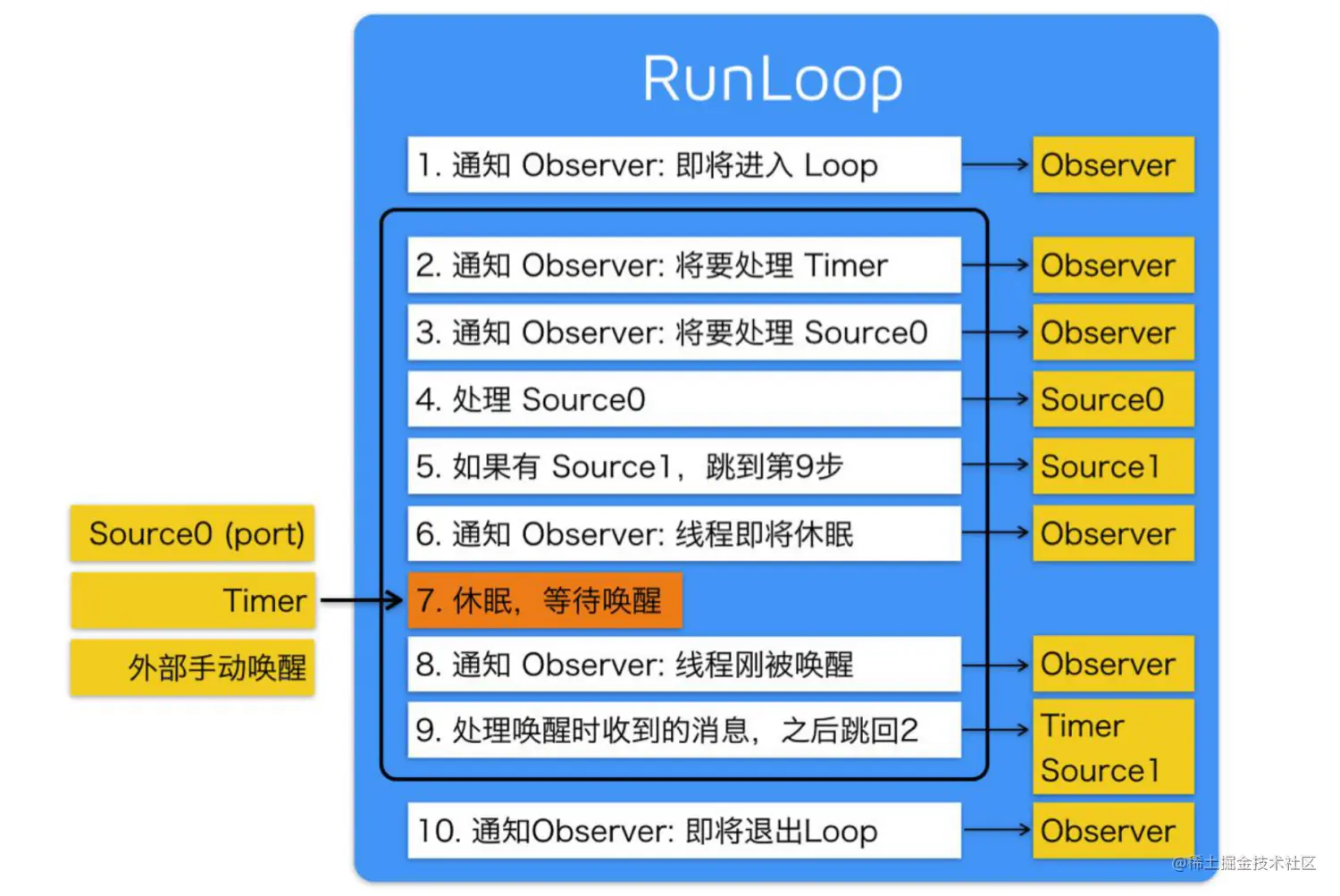

__CFRunLoopRun

进入CFRunLoopRun函数:

void CFRunLoopRun(void) {
    /* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}
复制代码
  • 通过CFRunLoopRunSpecific函数,得到result结果;

  • 1.0e10:科学计数法,1 * 10 ^ 10

进入CFRunLoopRunSpecific函数:

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {
    /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);

    //根据modeName找到本次运行的mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);

    //如果没找到 || mode中没有注册任何事件,则就此停止,不进入循环
    if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
        Boolean did = false;
        if (currentMode) __CFRunLoopModeUnlock(currentMode);
        __CFRunLoopUnlock(rl);
        return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
    }

    volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
    //取上一次运行的mode
    CFRunLoopModeRef previousMode = rl->_currentMode;

    //如果本次mode和上次的mode一致
    rl->_currentMode = currentMode;

    //初始化一个result为kCFRunLoopRunFinished
    int32_t result = kCFRunLoopRunFinished;

    if (currentMode->_observerMask & kCFRunLoopEntry )
    /// 1. 通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
    if (currentMode->_observerMask & kCFRunLoopExit )
    /// 10. 通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

    __CFRunLoopModeUnlock(currentMode);
    __CFRunLoopPopPerRunData(rl, previousPerRun);
    rl->_currentMode = previousMode;
    __CFRunLoopUnlock(rl);
    return result;
}
复制代码
  • 在进入和退出之间,调用__CFRunLoopRun函数。

进入__CFRunLoopRun函数:


  • 每一种类型都有特定的处理函数调用。

__CFRunLoopDoTimer

进入__CFRunLoopDoTimers函数:

static Boolean __CFRunLoopDoTimers(CFRunLoopRef rl, CFRunLoopModeRef rlm, uint64_t limitTSR) {
    /* DOES CALLOUT */
    Boolean timerHandled = false;
    CFMutableArrayRef timers = NULL;

    //程序中正在运行的timer可能不止一个
    for (CFIndex idx = 0, cnt = rlm->_timers ? CFArrayGetCount(rlm->_timers) : 0; idx < cnt; idx++) {
        //遍历timer,从Mode中获取
        CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(rlm->_timers, idx);
        if (__CFIsValid(rlt) && !__CFRunLoopTimerIsFiring(rlt)) {
            if (rlt->_fireTSR <= limitTSR) {
                if (!timers) timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeArrayCallBacks);
                CFArrayAppendValue(timers, rlt);
            }
         }
     }

     for (CFIndex idx = 0, cnt = timers ? CFArrayGetCount(timers) : 0; idx < cnt; idx++) {
         CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(timers, idx);

         //执行timer
         Boolean did = __CFRunLoopDoTimer(rl, rlm, rlt);
         timerHandled = timerHandled || did;
     }

     if (timers) CFRelease(timers);
     return timerHandled;
}
复制代码

进入__CFRunLoopDoTimer函数:


  • timer的回调。

处理流程

  • 通过CFRunLoopAddTimertimer加入到指定Mode中;

  • 事务的执行依赖于runloop run

    • 调用CFRunLoopRunCFRunLoopRunSpecific函数,在Runloop进入和离开之间,调用__CFRunLoopRun函数。
  • __CFRunLoopRun中,包含对ObserversSource0Source1Timer的逻辑处理:

    • 针对timer的处理,调用__CFRunLoopDoTimers,遍历当前正在运行的timer

    • 针对单个timer,调用__CFRunLoopDoTimer函数,执行事务的处理。

Runloop事务处理的流程图:


底层原理

CFRunLoopRunSpecific中的核心代码:

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {
    /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);

    // 首先根据modeName找到对应mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);

    // 通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);

    // 内部函数,进入loop
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);

    // 通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

    return result;
}
复制代码

__CFRunLoopRun中的核心代码:

static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode) {
    int32_t retVal = 0;
    do {
        // itmes do
        // 通知 Observers: 即将处理timer事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);

        // 通知 Observers: 即将处理Source事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources);

        // 处理Blocks
        __CFRunLoopDoBlocks(rl, rlm);

        // 处理sources0
        Boolean sourceHandledThisLoop = __CFRunLoopDoSources0(rl, rlm, stopAfterHandle);

        // 处理sources0返回为YES
        if (sourceHandledThisLoop) {
            // 处理Blocks
            __CFRunLoopDoBlocks(rl, rlm);
        }

        // 判断有无端口消息(Source1)
        if (__CFRunLoopServiceMachPort(dispatchPort, &msg, sizeof(msg_buffer), &livePort, 0, &voucherState, NULL)) {
            // 处理消息
            goto handle_msg;
        }

        // 通知 Observers: 即将进入休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);
        __CFRunLoopSetSleeping(rl);

        // 等待被唤醒
        __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);

        // user callouts now OK again
        __CFRunLoopUnsetSleeping(rl);

        // 通知 Observers: 被唤醒,结束休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);

    handle_msg:
        if (被Timer唤醒) {
            /// 处理Timers
            __CFRunLoopDoTimers(rl, rlm, mach_absolute_time());
        } else if (被GCD唤醒) {
            /// 处理gcd
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
        } else if (被Source1唤醒) {
            /// 被Source1唤醒,处理Source1
            __CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply)
        }

        /// 处理block
        __CFRunLoopDoBlocks(rl, rlm);
        if (sourceHandledThisLoop && stopAfterHandle) {
            retVal = kCFRunLoopRunHandledSource;
        } else if (timeout_context->termTSR < mach_absolute_time()) {
            retVal = kCFRunLoopRunTimedOut;
        } else if (__CFRunLoopIsStopped(rl)) {
            __CFRunLoopUnsetStopped(rl);
            retVal = kCFRunLoopRunStopped;
        } else if (rlm->_stopped) {
            rlm->_stopped = false;
            retVal = kCFRunLoopRunStopped;
        } else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
            retVal = kCFRunLoopRunFinished;
        }
    } while (0 == retVal);

    return retVal;
}
复制代码

流程图:


文章分类
iOS
文章标签
