聊聊日常开发中,如何对接WebService协议?

嗨,大家好,今天想跟大家聊聊关于WebService这门技术,我在工作中,会经常对接一些第三方协议,很多都是WebService协议,那么接下来,我们就一起来深入了解一下这门技术吧,还是从基本概念及原理讲起,然后再讲实例运用。

我们围绕着WebService是什么,WebService原理,WebService怎么用呢?这三个方面来阐述。

希望你们能认真看完,对你工作中应该会有帮助的。记得点赞、关注哟。

WebService是什么

WebService是一种跨编程语言、跨操作系统平台的远程调用技术。

远程调用技术:远程调用是指一台设备上的程序A可以调用另一台设备上的方法B。比如,天气预报系统,淘宝网,校内网,百度等把自己的系统服务以WebService服务的形式暴露出来,让第三方网站和程序可以调用这些服务功能,这样扩展了自己系统的市场占有率。

跨编程语言:是指服务端、客户端程序的编程语言可以不同。

跨操作系统平台:是指服务端、客户端可在不同的操作系统上运行。

WebService 能解决:跨平台调用、跨语言调用、远程调用。

WebService原理

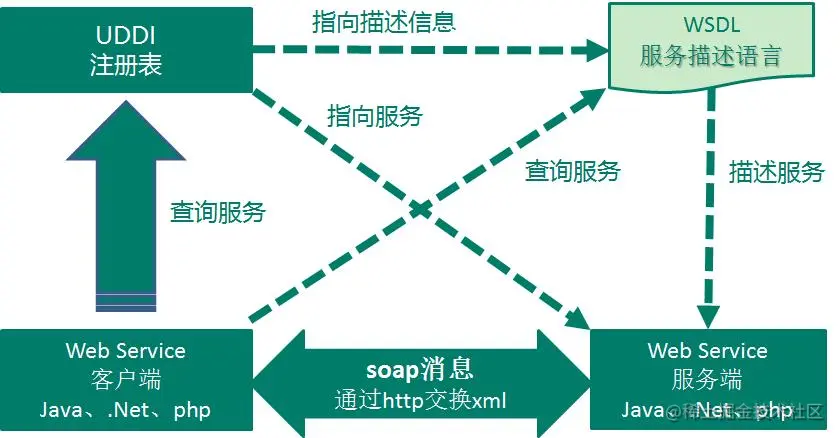

WebService遵循SOAP协议通过XML封装数据,然后由Http协议来传输数据。


WebService服务器端首先要通过一个WSDL文件来说明自己有什么服务可以对外调用。简单的说,WSDL就像是一个说明书,用于描述WebService及其方法、参数和返回值。 WSDL文件保存在Web服务器上,通过一个url地址就可以访问到它。

客户端要调用一个WebService服务之前,要知道该服务的WSDL文件的地址。

WebService服务提供商可以通过两种方式来暴露它的WSDL文件地址:1、注册到UDDI服务器,以便被人查找;2、直接告诉给客户端调用者。

SOAP协议

SOAP 是基于 XML 的简易协议,可使应用程序在 HTTP 之上进行信息交换。或者更简单地说:SOAP 是用于访问网络服务的协议。

SOAP 消息的基本结构

<?xml version="1.0"?>
<soap:Envelope
xmlns:soap="http://www.w3.org/2001/12/soap-envelope"
soap:encodingStyle="http://www.w3.org/2001/12/soap-encoding">

<soap:Header>
...
</soap:Header>

<soap:Body>
...
  <soap:Fault>
  ...
  </soap:Fault>
</soap:Body>

</soap:Envelope>
复制代码

一条 SOAP 消息就是一个普通的 XML 文档,包含下列元素:

  • 必需的 Envelope 元素,可把此 XML 文档标识为一条 SOAP 消息
  • 可选的 Header 元素,包含头部信息
  • 必需的 Body 元素,包含所有的调用和响应信息
  • 可选的 Fault 元素,提供有关在处理此消息所发生错误的信息

WSDL

WSDL(Web Services Description Language), web服务描述语言,它是webservice服务端使用说明书,说明服务端接口、方法、参数和返回值,WSDL是随服务发布成功,自动生成,无需编写。

一个 WSDL 文档的主要结构是类似这样的

<definitions>

<types>
  data type definitions........
</types>

<message>
  definition of the data being communicated....
</message>

<portType>
  set of operations......
</portType>

<binding>
  protocol and data format specification....
</binding>

<service>
    ........
</service>

</definitions>
复制代码

WSDL文档应该从下往上阅读:

Service:相关端口的集合,包括其关联的接口、操作、消息等。

Binding:特定端口类型的具体协议和数据格式规范。

portType:服务端点,描述 web service可被执行的操作方法,以及相关的消息,通过binding指向portType。

message:定义一个操作(方法)的数据参数。

types:定义 web service 使用的全部数据类型。

UDDI

UDDI 的目的是为电子商务建立标准;UDDI是一套基于Web的、分布式的、为Web Service提供的、信息注册中心的实现标准规范,同时也包含一组使企业能将自身提供的Web Service注册,以使别的企业能够发现的访问协议的实现标准。

WebService协议的文档

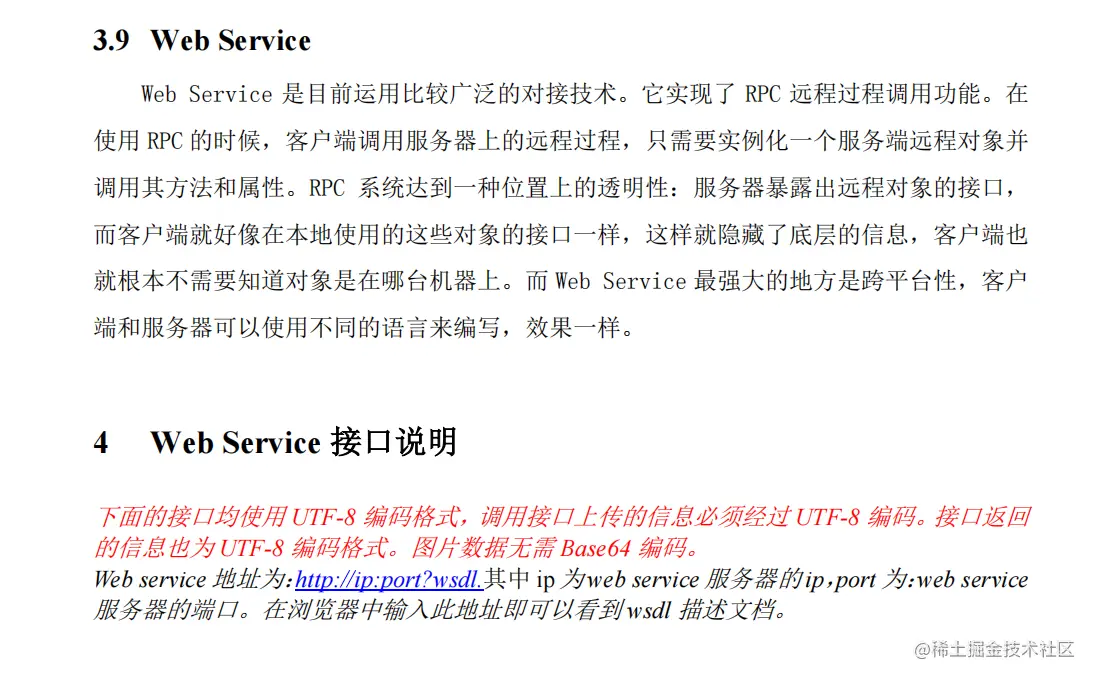

当我们拿到一份WebService协议的文档时,一般情况文档里面都会提供相应的webservice地址,例如:http://ip:port?wsdl ,像这种地址我们直接可以在浏览器中打开,就是一个xml文档,里面包含了我们需要的所有信息,下面我们会讲的发布服务后的wsdl文档

image-20210915101414009

自定义WebService服务

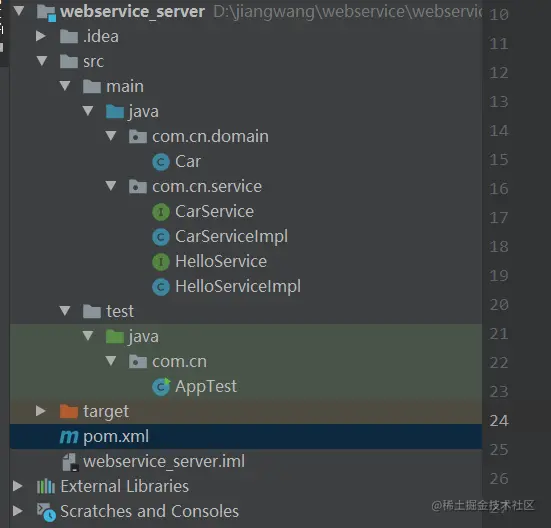

image-20210915113224060

Apache CXF 是一个开源的 Services 框架,CXF 帮助您来构建和开发 Services 这些 Services 可以支持多种协议,比如:SOAP、POST/HTTP、RESTful HTTP CXF 大大简化了 Service可以天然地和 Spring 进行无缝集成。

创建一个maven项目,引入依赖

<dependency>
    <groupId>org.apache.cxf</groupId>
    <artifactId>cxf-rt-transports-http-jetty</artifactId>
    <version>3.1.4</version>
</dependency>

<dependency>
    <groupId>org.apache.cxf</groupId>
    <artifactId>cxf-rt-frontend-jaxws</artifactId>
    <version>3.1.4</version>
</dependency>

<dependency>
    <groupId>org.apache.cxf</groupId>
    <artifactId>cxf-core</artifactId>
    <version>3.1.4</version>
</dependency>

<dependency>
    <groupId>org.projectlombok</groupId>
    <artifactId>lombok</artifactId>
    <version>1.18.20</version>
</dependency>
复制代码

编写一个实体类Car

@Data
public class Car
{
    private String brand;//品牌
    private String plateNum;//车牌号
    private double price;//价格单位:万
    private String owner;//拥有者
}
复制代码

接口的代码编写

package com.cn.service;

import com.cn.domain.Car;

import javax.jws.WebMethod;
import javax.jws.WebParam;
import javax.jws.WebService;

@WebService
public interface CarService
{

    /**
     * 1.在类上添加@WebService注解,代表发布一个WebService服务。
     * 2.给类添加上@WebService注解后,类中所有的非静态方法都将会对外公布。
     * 3.如果希望某个方法不对外公开,可以在方法上添加@WebMethod(exclude=true),阻止对外公开。
     * 4.如果一个类上,被添加了@WebService注解,则必须此类至少有一个可以公开的方法,否则将会启动失败。
     *   protected、private、final、static方法不能对外公开。
     * 5.@targetNamespace 设置命名空间,默认包名,取反
     */

    @WebMethod
    public Car getCarInfo(@WebParam(name = "carBrand",
            targetNamespace = "http://service.cn.com/") String carBrand);

}
复制代码

接口的实现类

package com.cn.service;

import com.cn.domain.Car;

public class CarServiceImpl implements CarService
{
    @Override
    public Car getCarInfo(String carBrand)
    {
        Car car = new Car();
        if (carBrand.equals("audi"))
        {
            car.setBrand("audi");
            car.setOwner("Tom");
            car.setPlateNum("皖A11011");
            car.setPrice(50.00);
        }
        else if (carBrand.equals("bmw"))
        {
            car.setBrand("bmw");
            car.setOwner("Jack");
            car.setPlateNum("皖A8888M");
            car.setPrice(60.00);
        }
        else
        {
            car.setBrand("其他");
            car.setOwner("Rose");
            car.setPlateNum("未知");
            car.setPrice(00.00);
        }
        return car;
    }
}
复制代码

服务发布

package com.cn;

import com.cn.service.CarServiceImpl;
import org.apache.cxf.jaxws.JaxWsServerFactoryBean;

public class AppTest
{
    public static void main(String[] args)
    {
        //发布服务的工厂
        JaxWsServerFactoryBean factory = new JaxWsServerFactoryBean();
        //设置服务的地址
        factory.setAddress("http://127.0.0.1:9999");
        //设置服务类
        factory.setServiceBean(new CarServiceImpl());
        //发布服务
        factory.create();
        System.out.println("发布服务成功,服务的wsdl地址是:http://127.0.0.1:9999?wsdl");
    }

}
复制代码

发布成功后,可以在浏览器上输入网址:http://127.0.0.1:9999?wsdl

<wsdl:definitions name="CarServiceImplService" targetNamespace="http://service.cn.com/">

<wsdl:types>
<xs:schema elementFormDefault="unqualified" targetNamespace="http://service.cn.com/" version="1.0">
<xs:element name="getCarInfo" type="tns:getCarInfo"/>
<xs:element name="getCarInfoResponse" type="tns:getCarInfoResponse"/>
<xs:complexType name="getCarInfo">
<xs:sequence>
<xs:element minOccurs="0" name="carBrand" type="xs:string"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="getCarInfoResponse">
<xs:sequence>
<xs:element minOccurs="0" name="return" type="tns:car"/>
</xs:sequence>
</xs:complexType>
<xs:complexType name="car">
<xs:sequence>
<xs:element minOccurs="0" name="brand" type="xs:string"/>
<xs:element minOccurs="0" name="owner" type="xs:string"/>
<xs:element minOccurs="0" name="plateNum" type="xs:string"/>
<xs:element name="price" type="xs:double"/>
</xs:sequence>
</xs:complexType>
</xs:schema>
</wsdl:types>

<wsdl:message name="getCarInfoResponse">
<wsdl:part element="tns:getCarInfoResponse" name="parameters"> </wsdl:part>
</wsdl:message>
<wsdl:message name="getCarInfo">
<wsdl:part element="tns:getCarInfo" name="parameters"> </wsdl:part>
</wsdl:message>

<wsdl:portType name="CarService">
<wsdl:operation name="getCarInfo">
<wsdl:input message="tns:getCarInfo" name="getCarInfo"> </wsdl:input>
<wsdl:output message="tns:getCarInfoResponse" name="getCarInfoResponse"> </wsdl:output>
</wsdl:operation>
</wsdl:portType>

<wsdl:binding name="CarServiceImplServiceSoapBinding" type="tns:CarService">
<soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/>
<wsdl:operation name="getCarInfo">
<soap:operation soapAction="" style="document"/>
<wsdl:input name="getCarInfo">
<soap:body use="literal"/>
</wsdl:input>
<wsdl:output name="getCarInfoResponse">
<soap:body use="literal"/>
</wsdl:output>
</wsdl:operation>
</wsdl:binding>

<wsdl:service name="CarServiceImplService">
<wsdl:port binding="tns:CarServiceImplServiceSoapBinding" name="CarServiceImplPort">
<soap:address location="http://127.0.0.1:9999/"/>
</wsdl:port>
</wsdl:service>
</wsdl:definitions>
复制代码

客户端调用

客户端的调用方式有很多种,这里我就不一一介绍了,我来说一下我平时工作中用的方式。

Soap客户端-SoapClient

在接口对接当中,WebService接口占有着很大份额,而我们为了使用这些接口,不得不引入类似Axis等库来实现接口请求。

客户端引入依赖

<dependency>
    <groupId>cn.hutool</groupId>
    <artifactId>hutool-all</artifactId>
    <version>5.4.3</version>
</dependency>
复制代码

现在有了Hutool,就可以在无任何依赖的情况下,实现简便的WebService请求。

根据上面的wsdl文档,我们知道了

  1. 方法名为:getCarInfo
  2. 参数只有一个,为:carBrand
  3. 定义了一个命名空间,URI为http://service.cn.com/

这样我们就能构建客户端请求

public class Test
{
    public static void main(String[] args)
    {
        //设置webservice服务地址
        SoapClient client = SoapClient.create("http://127.0.0.1:9999")
                // 设置要请求的方法,传入对应的命名空间
                .setMethod("getCarInfo", "http://service.cn.com/")
                // 设置参数
                .setParam("carBrand", "audi");
        // 发送请求,参数true表示返回一个格式化后的XML内容
        // 返回内容为XML字符串,可以配合XmlUtil解析这个响应
        String result = client.send(true);
        System.out.println(result);
        System.out.println("----------------------------");
        Document docResult = XmlUtil.readXML(result);
        Object brand = XmlUtil.getByXPath("//return//brand", docResult, XPathConstants.STRING);
        Object owner = XmlUtil.getByXPath("//return//owner", docResult, XPathConstants.STRING);
        Object plateNum = XmlUtil.getByXPath("//return//plateNum", docResult, XPathConstants.STRING);
        Object price = XmlUtil.getByXPath("//return//price", docResult, XPathConstants.STRING);
        System.out.println("brand = " + brand);
        System.out.println("owner = " + owner);
        System.out.println("plateNum = " + plateNum);
        System.out.println("price = " + price);
    }
}
复制代码

返回的数据

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
  <soap:Body>
    <ns2:getCarInfoResponse xmlns:ns2="http://service.cn.com/">
      <return>
        <brand>audi</brand>
        <owner>Tom</owner>
        <plateNum>皖A11011</plateNum>
        <price>50.0</price>
      </return>
    </ns2:getCarInfoResponse>
  </soap:Body>
</soap:Envelope>

----------------------------
brand = audi
owner = Tom
plateNum = 皖A11011
price = 50.0

Process finished with exit code 0
复制代码

SoapUI

链接:pan.baidu.com/s/1UIMv_E8x… 提取码:b9rg

soapUI是一个开源测试工具,通过soap/http来检查、调用、实现Web Service的功能/负载/符合性测试。

用这个图形化工具也可以调用WebService服务,作为测试使用。

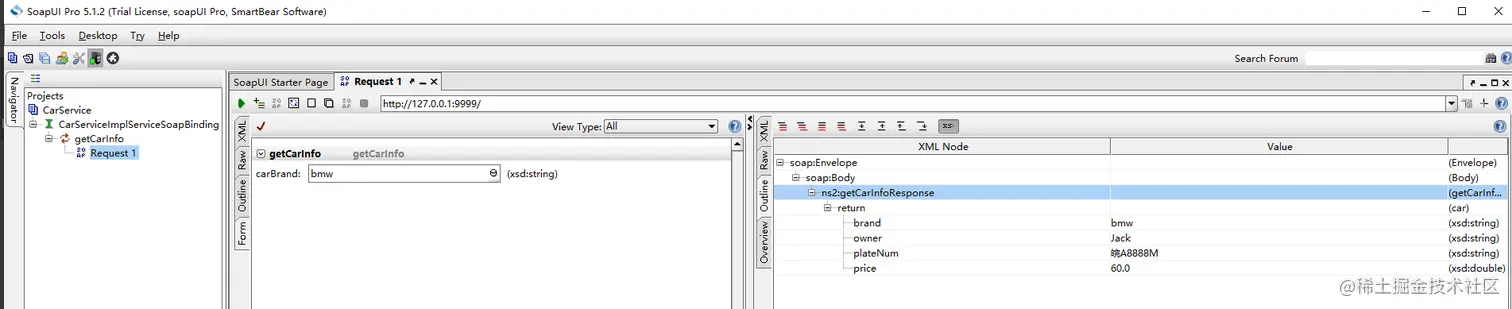

image-20210915143425766

总结

关于WebService的知识就介绍这么多,其实在工作中,了解这些就够用了。了解WebService的原理最重要,还有很多的小知识点我这里就不一一赘述了,网上资料也很多,小伙伴们可以去查阅。我们一起加油~
