1.1 istio介绍及安装

基于spring-cloud去实现微服务的时候,实现服务治理,spring是基于java的,如果要所有语言都支持服务治理,就需要istio

服务网格是一种概念,只是一种思想,istio只是其中一种实现

spring cloud无法去跨平台。先把这两个理解为两个pod,如果两个服务pod要进行通信治理,基本实现就是放在业务代码里

service mesh是这么做的,在pod里加上容器,通常称为sidecar边车,流量都会经过sidecar,就可以进行一些流量的处理,就可以理解为每个业务的pod添加了类似nginx的容器,也就是服务治理的能力被放到了sidecar里,业务代码还是怎么写就怎么写,只不过代码里不写服务治理相关内容,服务治理的能力放到了平台上

sidecar里可以做很多事情,服务注册,健康检查,流量熔断

蓝色的是边车,边车之间做通信,流量和流量之间的传递是放在平台里

在你的服务旁边加上了代理层

service mesh服务网格是一种思想,它的实现,第一代是linker的和envoy,更多偏向于代理层的实现

对于这个控制层面做的不好,可以写配置,配置如何下发给你

第二代的istio事实上是service mesh的一个标准,实际上是在envoy基础上进行改良,补足了控制平面的功能

流量来走的都是微服务的proxy(可以叫envoy,sidecar,就是一个容器),流量进入到代理,出去的流量也会经过代理

转发控制的规则,是控制层面下发代理的

下载好istio版本

客户端控制工具

复制命令到path路径下

1.7.3版本

有个命令补全,需要去执行shell

查看一下profile是什么意思

可以理解为不同的配置,跟买车类似,istio的配置有这么几个

选择default,就有这么几个组件是安装的,X号代表安装

istiod就是控制平面的

查看安装的哪些组件是安装的可以查看这个链接

istioctl里有 manifest generate生成,按照指定的profile生成yaml文件

想看demo项有哪些

都是一些K8S的资源

会多一个命名空间

其实就是起了三个deployment,建立三个service

crd是istio自己实现的功能需要创建的

这样istio就安装好了,卸载就是把K8S里这么些资源删除

1.2 istio流量模型示例一

有一个前端服务,是一个前端v1 deployment版本的服务,后面是账单服务,由一个账单V1 deployment版本,前端暴露一个service账单服务去访问

先创建前端的

pod容器里用这个命令来启动

还缺一个service

匹配的是bill-service

也就是这个

先创建istio-demo命名空间

现在有一个service

进入tomcat容器,curll一下service name来访问服务

返回bill 1

第二个模型,后台要更新,现在是v2版本

创建这个资源

现在是两个pod

但是现在访问基本上流量是均衡的

k8S服务是百分百的公式

访问的时候,第一步是域名解析,解析成ip地址

另外i一个pod其实也可以访问

解析出来是这样

这个地址就是bill-service的clusterip地址

也就是这两个是等价的

进pod容器看路由,这个是flannel的ip段

明显没有10.105.42的ip段

所以只能转发到gateway,10.244.2.1的网关上去

是在主机上的

也就是访问的流量,转发到宿主机上去了

但是宿主机没有这个10段的路由

iptale里有这个实现,地址是10.105.42.173地址的流量,都转发到KUBE-SVC-PK4BNTKC2

多了一个random转发 ,0.5百分之50概率转发到KUBE-SEP-HMSXX67,剩下的转发到另外一个

两个pod,多了DNAT,转发到pod上

coredns维护的规则,你改不了,是希望流量都均分的,但是如果要90,10%就需要istio了

现在每个pod都只有一个容器

现在需要在服务里加上sidecar,inject注入

生成了一堆的yaml文件

注入后的yaml,前面都没变

影响功能的在spec里

这是一部分

从这里开头

在这里插入图片描述

到这里

在这里插入图片描述

额外加了istio-proxy名字的容器,也就是所谓的边车容器

在这里插入图片描述

还加了一个初始化的容器,执行了一些命令,这个容器执行后就退出了,就是做了一些iptable规则

在这里插入图片描述

直接部署

在这里插入图片描述

在原来的基础上加上了istio的边车容器

在这里插入图片描述

前端,和v2版本都注入一下

在这里插入图片描述

等于一个小的网格,现在有三个节点

在这里插入图片描述

在这里插入图片描述

规则怎么写是一个点,流量如何区分两个版本不同

在这里插入图片描述

一般定义一个destnation-rule,destnation-rule是区分两组服务的,起个名字,然后命名空间

在这里插入图片描述

subset相当于一组,下面定义了一个数组,第一组v1,匹配的是version =v1的,第二组v2

在这里插入图片描述

不能匹配所有的v1,v2,是匹配前面的bill-service下的v1,v2

在这里插入图片描述

这样就在istio内部,给这两个pod起了名字

在这里插入图片描述

下面就要定义转发规则了,定义virtualservice,是用来加规则的

在这里插入图片描述

hosts是bill-service-route,http流量,下面是route路由

在这里插入图片描述

权重90的目的地是bill-service下的v1,权重10放bill-service下的v2

在这里插入图片描述

创建好这个规则后,就等于告诉网格内的服务,找bill-service这样的名称的,都会按照这个路由规则走。90%的流量走v1,10%流量走v2

实现一下

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

先创建destnation-rule

在这里插入图片描述

vs就是virtualservice缩写

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

从前端的pod里访问bill-service的服务

一定要选择-c进入到哪个容器里

在这里插入图片描述

网格内部去访问bill-service,大概是9比1 的关系

在这里插入图片描述

在这里插入图片描述

理解envoy

9比1的规则是virtualservice定义的

在这里插入图片描述

最终影响到这个pod的是十分复杂的

在这里插入图片描述

如果是nginx,就是这么配置的

在这里插入图片描述

在这里插入图片描述

加了两个容器,istio-init,istio-proxy

在这里插入图片描述

在这里插入图片描述

进入到istio-proxy看一下

在这里插入图片描述

envoy其实是一个代理,轻量级的代理

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

通过K8S的api创建一个service,存储到ETCD里

在这里插入图片描述

istiod会去watch我们创建的virtualservice规则

在这里插入图片描述

每个pod都增加一个envoy,istio容器,istiod感知到用户创建的规则后,由istiod的server端把配置同步到envoy

在这里插入图片描述

envoy的配置文件肯定和创建的virtualservice规则是不一样的,格式是不一样的,istiod是做转换用的

在这里插入图片描述

istiod监听到创建的virtualservice规则

在这里插入图片描述

在这里插入图片描述

大致了解一些envoy

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

nginx也是代理,envoy也是代理

在这里插入图片描述

现在看nginx如何迁移到envoy

在这里插入图片描述

上面是nginx配置,下面是envoy配置,nginx的server在envoy里叫监听器

在这里插入图片描述

location就是路由

在这里插入图片描述

在envoy里叫过滤器

在这里插入图片描述

最核心的这个,可以过滤http请求,把一些包转换成http的格式

在这里插入图片描述

流量到了filter后,经过route_config,后面有一些匹配条件

在这里插入图片描述

在这里插入图片描述

proxy和upstream对应envoy的集群

在这里插入图片描述

在这里插入图片描述

也就是nginx的配置都可以转换成envoy的配置,envoy里有一些概念

在这里插入图片描述

转发后的envoy配置文件如下

在这里插入图片描述

envoy会启动一个端口,作为管理端口

在这里插入图片描述

在这里插入图片描述

后面都是envoy的配置

在这里插入图片描述

起了一个监听器listener_0,监听本地10000端口

在这里插入图片描述

获取的流量交给filter_chains来处理

在这里插入图片描述

匹配斜杠做一个路由,转发到some_service这样一个cluster集群上去,类似nginx的upstream

在这里插入图片描述

service是什么,是下面clusters定义的

在这里插入图片描述

在这里插入图片描述

启动envoy1.15.2的版本,这个yaml文件放到容器里/etc/envoy/envoy.yaml

在这里插入图片描述

期望转到service的cluster-ip是10.105.42.173

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

envoy就是个代理

在这里插入图片描述

核心的概念,就是监听器

在这里插入图片描述

filter_chains里有http_connection_manager,处理http流量,匹配路由规则,转发到cluster上去

在这里插入图片描述

在这里插入图片描述

配置云上ELB,SLB,也是要配置监听器,加上路由转发规则

envoy核心的概念XDS

在这里插入图片描述

静态配置就是yaml文件,动态配置就是可以通过接口从别的地方动态获取到了

在这里插入图片描述

监听器其实是可以动态的,L(listener)D(discover)S(service)

在这里插入图片描述

还有一个配置是RDS,route的配置也可以动态的,不用写死

CDS也是可以动态的

在这里插入图片描述

EDS也可以动态

在这里插入图片描述

LDS,RDS,CDS,EDS统称为XDS,X代表变量,这些就是envoy适合云环境下的特性,所有环境都是不固定的,信息是存到etcd里去的

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

最核心的就是listener,cluster,route,endpoint,也就是lds,cds,rds。eds

在这里插入图片描述

全都是通过xds接口去获取的,envoy可以动态获取配置来提供服务

在这里插入图片描述

从client发起流量,发到listener之上,经过lds,cds,eds,就会知道让请求访问哪个endpoint地址,然后最终到真正提供服务的机器上去

在这里插入图片描述

下面是listener替换的部分,listener filter是改一些元数据的(可以不去看),监听器里有filter_chains

在这里插入图片描述

在这里插入图片描述

使用envoy的,就是有请求,通过监听器,通过route转发给cluster,最终把请求转发给提供服务的机器上去,配置不仅仅可以是静态还可以是动态的,xds可以满足

在这里插入图片描述

在这里插入图片描述

envoy其实就是一个代理

在这里插入图片描述

对于K8S来讲,envoy就是istio-proxy容器里的进程,可以监控流量,可以进行熔断,追溯

在这里插入图片描述

在这里插入图片描述

envoy只是一种能力,你需要服务端才能去提供接口告诉envoy,可以通过着接口获取什么数据,istio里的pilot转眼间就提供了xds服务端接口的实现。

在这里插入图片描述

在这里插入图片描述

里面有一个pilot-discover服务,这个进程其实就提供了envoy服务所需要的xds服务接口,也就是xds的服务端

在这里插入图片描述

工作原理

在这里插入图片描述

看看问题1,envoy的动态配置长什么样子

在这里插入图片描述

这个就是envoy的管理端口

在这里插入图片描述

envoy需要一个配置文件

在这里插入图片描述

有一段管理配置,监听端口和地址

在这里插入图片描述

访问端口其实可以获取一些内容

在这里插入图片描述

envoy的信息可以从这里获取

在这里插入图片描述

下载envoy的配置

在这里插入图片描述

在这里插入图片描述

这个配置文件非常长

在这里插入图片描述

700多KB的配置

在这里插入图片描述

几个大点最主要的配置

在这里插入图片描述

这一个内容就比较复杂

在这里插入图片描述

现在在网格内部,没注入istio,是先解析bill-serviceip地址,路由到主机上,访问9999端口

在这里插入图片描述

注入之后就是这么走的了

在这里插入图片描述

如果是在前端tomcat访问的,流量会转到istio-proxy这个容器里,它去把流量转发到不同版本的服务

在这里插入图片描述

istio-init就是去修改iptables规则

在这里插入图片描述

在这里插入图片描述

iptables,4表5链

在这里插入图片描述

流量进去prerouting链,是input链还是forward链看是否是本机地址,

在这里插入图片描述

本机的流量会到本机的堆栈,然后转发到output链,转到postrouting链

在这里插入图片描述

istio-proxy如果要进行流量的管理,一定要拦截tomcat的流量,也就是istio-proxy在自己的postrouting加个规则就可以拦截请求了,如何去拦截请求就是istio-init要做的,初始化iptables规则

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

istio做了一次iptables的封装

在这里插入图片描述

在这里插入图片描述

-p是重定向所有tcp出站流量,也就是所有的出站流量转发到15001上,-z所有进入pod/vm的tcp流量应该被重定向到的端口(默认$INBOUND_CAPTURE_PORT)

在这里插入图片描述

拦截了所有的出站和入站

在这里插入图片描述

最后就放了一个,有一个uid,这个用户,优化自己的请求,放到15090,15021,15020的端口i上,除此之外所有请求拦截

在这里插入图片描述

现在id是0,发起请求

在这里插入图片描述

一定会被拦截到,因为不符合条件,不符合uid是1337发起的,也不是访问的15090,15021,15020,所以istio会进行拦截

在这里插入图片描述

上面的这条规则其实就是下面的描述,15090是做prometheus的telemetry,15020是做ingress,15021是做监控检查的

在这里插入图片描述

在这里插入图片描述

如果拦截了,就等于自己拦截自己的,进入死循环了

在这里插入图片描述istio-init就是初始化iptable规则,让istio-proxy这个容器拦截出站入站流量**在这里插入图片描述在这里插入图片描述在这里插入图片描述可以看istio-proxy里的规则,在slava1上********在这里插入图片描述在这里插入图片描述找到这个进程对应的pid****在这里插入图片描述iptables规则是在pod设置的,是有独立的网络空间的****在这里插入图片描述可以进入到网络空间,查看规则****在这里插入图片描述在这里插入图片描述在这里插入图片描述prerouting是来入栈的。转到了15006********在这里插入图片描述tcp规则,转到了istio_inbound规则,所有入站tcp流量跳转到istio_inbound上****在这里插入图片描述除了这几个端口之外的,剩下的都转到了istio_in_redirect里****在这里插入图片描述这里是-d生成的****在这里插入图片描述排除了不是业务的流量,都转到15006端口,envoy只需要监听15006端口,拿到这个入站流量****在这里插入图片描述-p是出站流量****在这里插入图片描述所有出站流量转发到了istio_output****在这里插入图片描述这样就拦截了每个pod的流量****在这里插入图片描述15001是拦截所有出站的。15006是拦截所有入站的****在这里插入图片描述业务的流量直接被转到了istio-proxy,经过处理,发送到业务端,业务端istio-proxy监听的是15006(接收所有入站)**

在这里插入图片描述是被15001拦截到了,如何转发,envoy有监听器,filter_chains**在这里插入图片描述在这里插入图片描述这个命令可以只拿到关心的片段****在这里插入图片描述出站是15001拦截的,(两个端口15006,15001)********在这里插入图片描述在front-tomcat发请求,在istio-proxy被拦截,就要到istio-proxy查看这个pod的监听器在这里插入图片描述在这里插入图片描述在这里插入图片描述全部的太长了,很难找********在这里插入图片描述例子,可以查看端口****在这里插入图片描述有一个15001的,这里是一个缩写****在这里插入图片描述出现了一个15001的监听器,但是没有做处理****在这里插入图片描述使用原始的IP地址和端口****在这里插入图片描述对流量只是做了通过,并没有做其他处理****在这里插入图片描述在这里插入图片描述在这里插入图片描述这个请求其实是被15001拦截到了********在这里插入图片描述流量只是做了passthroughcluster处理****在这里插入图片描述15001不处理,转给了服务本身的9999端口****在这里插入图片描述正常里面会有下面的一个监听器****在这里插入图片描述在这里插入图片描述查看监听器的样子****在这里插入图片描述rds是动态的路由,监听器转到了9999route上去了****在这里插入图片描述名字就叫9999****在这里插入图片描述在这里插入图片描述这一项看起就是,匹配所有转发到passthroughcluster,但是我们的请求现在不会到这,还有一个比这个更匹配的****在这里插入图片描述上面匹配的是**,只有找不到下面的时候才会去找上面****在这里插入图片描述如果没有*号,就无法访问外网了,所以一定要加个放行的在这里插入图片描述prefix,匹配前缀在这里插入图片描述这里的规则都转换成了istio的规则在这里插入图片描述weightedcluster基于权重的cluster在这里插入图片描述要查这两个名称的cluster在这里插入图片描述cluster提供了一个fqdn帮你去查在这里插入图片描述现在查endpoint,不知道怎么查可以-h,查看帮助在这里插入图片描述在这里插入图片描述v1是90%流量的在这里插入图片描述port 80端口在这里插入图片描述104是v2在这里插入图片描述lds(listener),rds(route),cds(clsuter)eds(endpoint)

先查linstener转route,通过route找cluster

流量被istio-proxt的15001监听到,15001并不做处理,直接转发给原始的ip+端口,监听到9999端口的流量才转发给9999端口的服务,就转发到了cluster在这里插入图片描述

在这里插入图片描述在这里插入图片描述在这里插入图片描述找到endpoint的地址以后,等于从istio-proxy内部,envoy curl这个地址在这里插入图片描述在这里插入图片描述在这里插入图片描述但是发起请求后,怎么到pod,还需要走网络,是一个pod的ip地址,在flannel网络可以看到路由在这里插入图片描述这里的istio-proxy是在prerouting链上做了拦截,最终由direct转到15006在这里插入图片描述15006要先查监听器,-h帮助,查是–port在这里插入图片描述在这里插入图片描述转换成json在这里插入图片描述inbound入站请求

在这里插入图片描述

入站直接交给15006处理在这里插入图片描述在这里插入图片描述15006这里有入站监听器,这个监听器是按端口匹配的在这里插入图片描述也有一个route,处理都交给匹配的cluster后面对应的endpoint在这里插入图片描述在这里插入图片描述在这里插入图片描述匹配80,转到route上去了在这里插入图片描述转到本机的来提供服务在这里插入图片描述创建了一些virtualservice规则,被istiod 识别到,最终转变成了envoy能够识别的配置片段,然后通过istiod的server端。同步到了service端,才能使流量的方向发生变化。envoy的配置片段可以通过 istio config-dump查看,可以查看route,cluster,endpoint**在这里插入图片描述envoy小知识**

意思是这两个pod进行访问,pod里有两个容器,提供服务的容器,以及envoy容器,从productpage这个容器去curl review:9080,然后流量先到达iptable,(注入的时候,通过初始化容器,有iptable配置),有个配置output链上转发到了istio_output,转到了istio_redirect。通过15001(这个端口是被envoy监听的,virtualoutbound ,这是一个listener,)转发到一个orginal的监听器上,匹配到0.0.0.0_9080,经过filter_chains,开始做处理,转到一个route上,找到一个endpoint ip+端口。 转到后端的pod,(后端的envoy监听在prerouting链上,转到istio_in_redirect链上),15006端口进行处理,找到inbound cluster来进行处理在这里插入图片描述

具体的流程还是要istioctl pc来查在这里插入图片描述在这里插入图片描述到tomcat容器去curl在这里插入图片描述在istio-proxy容器里没有按照91的比例走在这里插入图片描述因为这个uid是1337,这个1337的请求并不会被iptable拦截,不拦截就不会到自己的里面去做处理,不走envoy就等于在网格外部一样在这里插入图片描述它走的还是宿主机上的kube-proxy维护的iptable的网络过程,走到宿主机上,宿主机依靠flannel做的iptable转发走了**在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述把着几个kube-proxy干掉,是否会受影响,但是用scale是不行的**********在这里插入图片描述可以这么看,看yaml****在这里插入图片描述这里有一个标签****在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述这样一个没有,就自动退出了**********在这里插入图片描述清理一下nat**

在这里插入图片描述

没有这个规则了

在这里插入图片描述

这样按照刚才的理论,在istio网格内部就访问不到宿主机了,是直接iistio envoy去拦截了这个流量**在这里插入图片描述**在这里插入图片描述****

真正去访问的时候其实是pod的IP**在这里插入图片描述清空slave1上的iptable规则****在这里插入图片描述在这里插入图片描述还是可以访问的****在这里插入图片描述master再去清理一下****在这里插入图片描述现在在容器的istio-proxy里****在这里插入图片描述**在这里插入图片描述现在把kube-proxy已经停止了,宿主机上的iptable规则已经删除了cluster规则****

删除一个pod试试在这里插入图片描述到外网链接一下在这里插入图片描述

刚才没删除之前应该有解析的缓存在这里插入图片描述容器内部是可以访问到,解析不了,才到宿主机上,但是宿主机IPtable规则没有,还可以访问到,可能有一点问题在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述所有的service都创建了虚拟监听器在这里插入图片描述在pod里去访问服务在这里插入图片描述正常是可以访问到的,这个访问是走的istio的监听在这里插入图片描述istio内部,在集群里的每一个service都建立了一个监听器在这里插入图片描述服务网格istio出现之前就有9000端口的service了在这里插入图片描述下面是service的ip+端口在这里插入图片描述istio是把整个service,加上istio的manager在这里插入图片描述最终转到下面的route在这里插入图片描述查route可以用r在这里插入图片描述可以转换成json看一下在这里插入图片描述在这里插入图片描述domain。匹配/,转到cluster上去,找到endpoint在这里插入图片描述在这里插入图片描述这里都是之前的service创建的监听规则,服务越多listner越长,绝大多数都是outbound的一些监听在这里插入图片描述istio不希望再去用kube-proxy,直接可以在网格内部去管理iptable规则,控制流量在这里插入图片描述只要是在网格里面都有在这里插入图片描述因为istio本身并不知道你这个pod需要去访问哪个服务

这些都是动态维护的,envoy的配置有静态动态,动态的都是根据istiod这个服务

在这里插入图片描述这是一个istio的动态的服务端,是gRPC的服务端在这里插入图片描述转换成envoy的配置段转发给envoy在这里插入图片描述在这里插入图片描述使用ingress-gateway访问网格服务

现在是这样的场景,用户端90%流量去访问v1版本, 10%流量去访问v2版本,实现这样的,就是去创建一个v2版本的pod,同时建立virtualservice虚拟服务去实现在这里插入图片描述selector是app:front-tomcat

在这里插入图片描述

下面是deployment文件

在这里插入图片描述

app是front-tomcat会被之前的调用到,版本v2在这里插入图片描述需要做的就是创建虚拟服务,通过front-tomcat在istio网格内部去访问到hosts。front-tomcat流量都经过它去匹配,根据route的配置进行转发,90到v1,10到v2在这里插入图片描述

如何区分不同的机器组就是去创建destinationRule,destinationRule其实就是一组cluster在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

重点是host

在这里插入图片描述

service,和上下文的规则

在这里插入图片描述

这是创建的virtualservice

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

需要注入istio

在这里插入图片描述

这里是1没有注入

在这里插入图片描述

不注入的话从前端访问,待会从前端去访问,通过ingress去访问,就没办法在网格内部

在这里插入图片描述

在这里插入图片描述

现在访问8080应该是9比1 的流量

在这里插入图片描述

现在可以从界面上去访问服务

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

现在访问的ingress是走的它的上面

在这里插入图片描述

在这里插入图片描述

现在是1比1,没有按照istiod的规则来走

在这里插入图片描述

通过ingress去访问的话,不会按照istiod的规则去访问

在这里插入图片描述

因为istio里面去访问

在这里插入图片描述

现在是在宿主机上去访问不是在网格内部,注入的istio-proxy容器里是网格内部,现在宿主机走的是网格外部,走的是kube-proxy的iptable

在这里插入图片描述

前端页面也是走的ingress,没有走istio,就没有意义,现在要在前端也走istio而不是kube-proxy

在这里插入图片描述

ingress只能简单的引流外部的http流量,这里的目的就是凸显了ingress的局限性

在这里插入图片描述

就需要用到ingressgateway

在这里插入图片描述

在这里插入图片描述

mesh boundary是网格内部,外部流量如果想要进入网格内部的一些规则。需要通过ingress gateway组件,引入到mesh gateway也就是sidecar。同样的流量出去,istio内部要去访问网格外部需要通过egress gateway,但是不是必须的,类似curl 百度,直接就可以curl,管理不了抽象的流量

在这里插入图片描述

又说了ingress坏话,只支持http的流量。任何高级功能对于ingress来讲实现起来都很麻烦(因为需要重新功能,还不能在同一个ingress里)

在这里插入图片描述

现在外部访问还是轮询1比1访问内部

在这里插入图片描述

一个集群内部,ingressgateway可以有多个

在这里插入图片描述

要去找ingressgateway的

在这里插入图片描述

有这样istio=ingressgateway这样的一个label

在这里插入图片描述

这个规则就是,定义了这样一个gateway,是由带istio=ingressgateway的这样一个label的pod来处理,ingressgateway有多个,这样就可以在集群里指定找哪个ingressgateway来处理请求

在这里插入图片描述

创建上面这样的资源在K8S里的时候,就等于在istio的ingress网关上加了一条规则,这条规则就是允许tomcat.istio-demo.com的http流量进入到网格内部,通过带有istio=ingressgateway的网关来去处理,也就是tomcat.istio-demo.com的流量转到下面的pod是可以被接收的,也就是按照istio的规则去处理

**在这里插入图片描述
**

**添加一个Gateway(kind),允许hosts的http流量,从网格外部流入
**

在这里插入图片描述

**在这里插入图片描述
**

**在这里插入图片描述
**

**在这里插入图片描述
**

**在这里插入图片描述
**

**只是允许流量进来后,发送到哪里,需要前面定义的virtualservice,virtualserivice可以和网关一起使用
**

在这里插入图片描述

**和前面建立的virtualservice唯一的区别就是,指定好了网关,先创建了一个允许tomcat.istio-demo.com流量进来的网关,下面创建的virtualservice绑定了这个网关,进来的流量就按照路由去匹配,90%匹配到front-tomcat,10%front-tomcat,和之前的virtualservice唯一的区别就是加了gateway绑定,也就是只有gateway来的流量才适用于这个规则,之前没有绑定gateway,意思就是在整个网格内部都会受影响,按照这个规则去走
**

**在这里插入图片描述
**

**gateway没有就是一个通用的规则,也就是在istio网格内部去访问【front-tomcat】,就会按照这个virtualservice去走
**

在这里插入图片描述

**在这里插入图片描述
**

**在这里插入图片描述
**

**现在让外部流量进来,就做了gateway的规则
**

在这里插入图片描述在这里插入图片描述

**tomcat.istio-demo.com的http流量可以进入ingress gateway来处理
**

在这里插入图片描述

**下面的virtualservice绑定gateway
**

在这里插入图片描述

**在这里插入图片描述
**

**只有从这个我网关过来的流量才能进入这个规则,其他外部请求会被拒绝
**

在这里插入图片描述

**现在网关已经创建出来了
**

在这里插入图片描述

**创建规则
**

在这里插入图片描述

**创建规则
**

**在这里插入图片描述
**

**这个virtualservice只给front-tomcat-gateway用
**

在这里插入图片描述

**只有gateway过来的流量才会应用这条规则
**

在这里插入图片描述

**如果是从其他pod发出的请求不从front-tomcat-gateway网关过来,就不会受上面规则的影响
**

在这里插入图片描述

**在这里插入图片描述
**

**只要这个域名的流量转到ingressgateway上去了
**

在这里插入图片描述

**转到这个pod上去了
**

在这里插入图片描述

在这里插入图片描述

现在请求这个域名要想让ingressgateway来处理

在这里插入图片描述

在这里插入图片描述

loadbalancer创建了很多port。,3079指向了80

在这里插入图片描述

-oyaml

在这里插入图片描述

这里有一个http的port

在这里插入图片描述

获取端口用这个命令

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

现在是9比1的关系

-H 域名 地址+端口

在这里插入图片描述

ingress gateway服务就是这个地址

在这里插入图片描述

加上解析

在这里插入图片描述

加上端口就可以访问,90%的流量在v1,10%的流量在v2

在这里插入图片描述

但是访问80端口。还是1比1

在这里插入图片描述

现在访问30779其实就是访问istio内部的提供的ingressgateway处理请求

在这里插入图片描述

但是这个端口就不好看,可以找个nginx代理,或者找个云服务的lb,clb,elb都行

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

创建一个镜像

在这里插入图片描述

换个地址解析

在这里插入图片描述

在这里插入图片描述

gateway只选择这个域名

在这里插入图片描述

这样访问就进不去

在这里插入图片描述

通过域名就可以

在这里插入图片描述

监听域名,代理1.1版本

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

现在外部可以访问,但是nginx容器里访问不通

在这里插入图片描述

改成69,也就是本机宿主机

在这里插入图片描述

在这里插入图片描述

现在就可以了,9比1

在这里插入图片描述

前面加上nginx,发生问题也可以方便追踪,但是现实也是最起码买个云的LB去代理

在这里插入图片描述

流量路由

外部流量进来,简单来说,其实在istio网格内部,不用ingress了改成了ingressgateway,原来给ingress-controller流量都传给了ingressgateway

在这里插入图片描述

先转到nginx来进行反代,因为之前加的ingressgateway允许这个域名的http服务,来使用这个ingress

在这里插入图片描述

服务到这个ingress之后

在这里插入图片描述

创建了virtualservice,绑定到了gateway上去,进一步去匹配virtualservice规则

在这里插入图片描述

在这里插入图片描述

现在看一个新的实例,这是一个书店

在这里插入图片描述

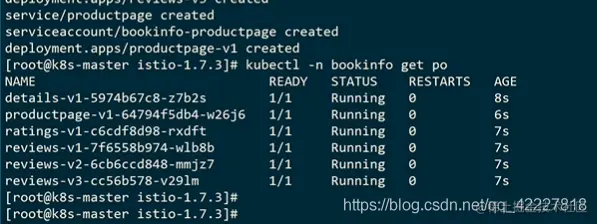

创建一个名称空间

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

productpage相当于前端一个应用,这个应用会访问后面的reviews服务(v1版本不会去调用rating服务,v2,v3会调用ratings服务)和details服务

在这里插入图片描述

给product page创建一个ingress

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

都是9080端口

在这里插入图片描述

现在可以现在外部直接用K8S原来的ingress访问

在这里插入图片描述

在这里插入图片描述

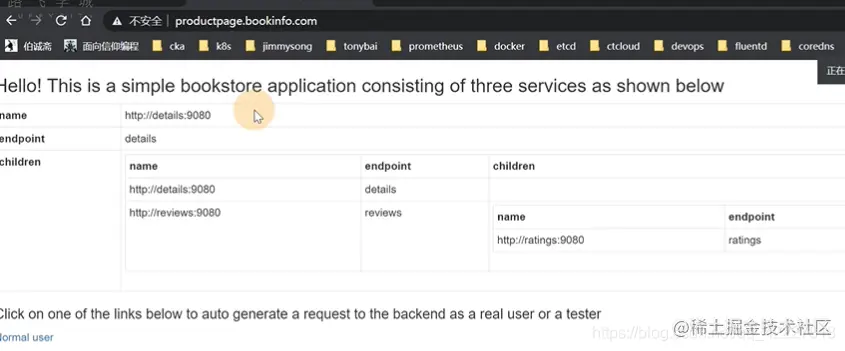

访问product page页面的时候,detail和review是的服务

在这里插入图片描述

review本身还会去调用rating服务

在这里插入图片描述

连续访问productpage,review会在三个版本之间随机的

在这里插入图片描述

想要实现流量管控就需要放到istio里去,需要注入sidecar

在这里插入图片描述

先用istioctl kube-inject 注入指定的yaml,然后kubectl再去apply。这种方式是在名称空间里,给指定的pod去注入。(也就是可以有已经在istio的服务,也可以有不在istio的服务)

在这里插入图片描述

还有一种方式是这样的,给命名空间打label。比如在default名称空间打了一个istio-injection=enabled,那以后只要在default里部署服务,都会帮你注入

在这里插入图片描述

现在还是按pod注入

在这里插入图片描述

在这里插入图片描述

现在变成1/2就代表注入了,原来是1/1

在这里插入图片描述

这个就代表envoy,每个pod都注入一个envoy

**在这里插入图片描述
**

**外部用ingressenvoy去访问
**

在这里插入图片描述

**建立一个gateway,这个gateway还是用指定的ingressgateway
**

在这里插入图片描述

**在这里插入图片描述
**

**在这里插入图片描述
**
