Activiti 学习(二)—— Activiti 流程定义和部署

概述

在这一节,我们将创建一个 Activit 工作流,并启动这个流程,主要包含以下几个步骤:

  1. 定义流程,按照 BPMN 的规范,使用流程定义工具,用流程符号把整个流程描述出来

  2. 部署流程,把画好的流程定义文件,加载到数据库中,生成表的数据

流程设计器的使用

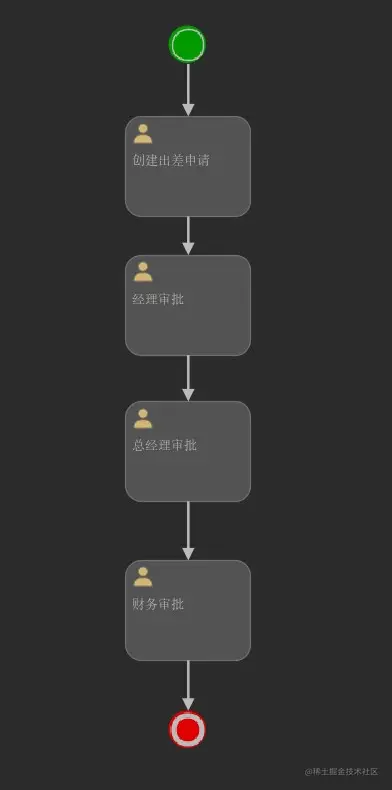

在 resources 目录下创建一个 bpmn 目录,用来存放流程定义文件。选中 bpmn 目录,点击菜单 New -> New Activity 6.x BPMN 2.x file,创建一个 *.bpmn20.xml。选中该文件,右键 view BPMN(Activity ) Diagram,可以看到 BPMN-Activiti-Diagram 流程设计页面。在该页面右键,可以在菜单选择图形,拖拽图形,连线,即可完成流程设计图

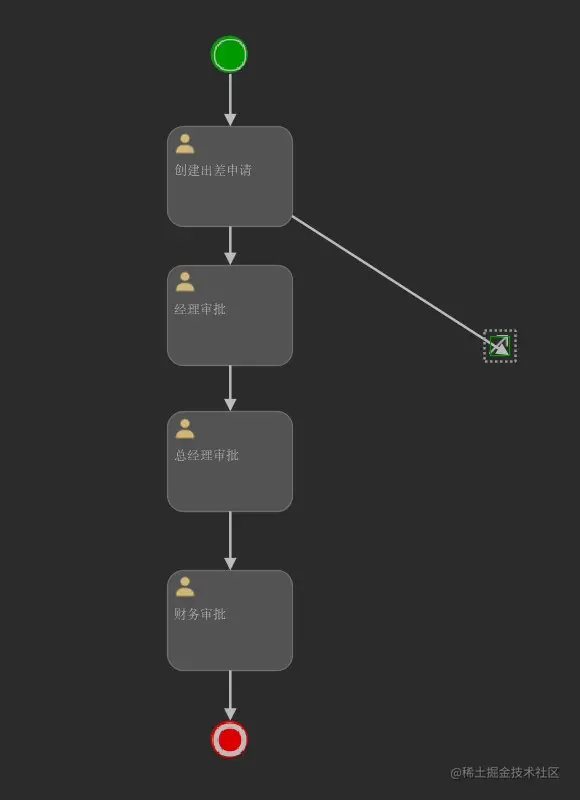

连线的时候,要选中图形,这时在图形的右上角会出现一个箭头符号。双击选中箭头符号,右键按住不放即可拉长完成连线

选中一个图形,下方会出现一个属性栏,以创建出差申请为例,这里只填任务名称和负责人

流程部署

流程部署就是将在设计器中定义的流程部署到 activiti 数据库中,Activiti 提供了多种部署流程的方式,包括自动部署、classpath 部署、输入流部署、zip/bar 部署和上传部署等方式,下面分别进行介绍:

1. 自动部署

Activiti7 可以自动部署流程,前提是在 resources 目录下,创建一个新的目录 processes,用来放置 bpmn 文件

2. classpath 部署

classpath 部署方式为采用代码进行部署,使用 Java 代码实现如下:

public class ActivitDemo {

    @Test
    public void testDeployment() {
        // 1. 创建 ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 使用 service 进行流程部署,即把 bpmn 部署到数据库,并定义流程的名称
        Deployment deploy = repositoryService.createDeployment()
            	// 定义流程资源名称
                .name("出差申请流程")
            	// 加载待部署的资源,可以多次引用
                .addClasspathResource("bpmn/evection.bpmn20.xml")
            	// 完成部署
                .deploy();
    }
}
复制代码

3. 输入流部署

Activiti 提供了按输入流(InputStream)方式部署资源,输入流的来源可以有多种,例如本地计算机、classpath 读取、网络读取方式等,下面是读取本地计算机方式进行部署方式的示例代码

public class ActivitDemo {

    @Test
    public void testDeployment() {
        // 1. 创建 ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 获取输入流
        String filePath = "D:/workflow/bpmn/evection.bpmn20.xml";
        FileInputStream fileIns = new FileInputStream(filePath);
        // 4. 使用 service 进行流程部署
        Deployment deploy = repositoryService.createDeployment()
                .name("出差申请流程")
                .addInputStream("bpmn/evection.bpmn20.xml", fileIns)
                .deploy();
    }
}
复制代码

4. zip/bar 部署

将流程资源文件压缩成 zip 包进行部署,同样采用流的方式

public void deployProcessByZip() {
    // 1. 获取流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2. 获取 RepositoryService
    RepositoryService repositoryService = processEngine.getRepositoryService();
    // 3. 流程部署
    InputStream inputStream = this.getClass()
        .getClassLoader()
        .getResourceAsStream("bpmn/evection.zip");
    ZipInputStream zipInputStream = new ZipInputStream(inputStream);
    repositoryService.createDeployment()
        .addZipInputStream(zipInputStream)
        .deploy();
}
复制代码

5. 按字符串方式部署

采用字符串方式进行部署,实际是把一个字符串转换为字节流后进行部署,也为开发人员提供了多一种部署方式

public void deployProcessByStr() {
    // 1. 获取流程引擎
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2. 获取 RepositoryService
    RepositoryService repositoryService = processEngine.getRepositoryService();
    // 3. 构建字符串
    String str = "<?xml version=\"1.0\" encoding=\"UTF-8\"?><definitions>...</definitions>"
    // 4. 流程部署
    repositoryService.createDeployment()
        .name("出差申请流程")
        .addStr("bpmn/evection.bpmn20.xml", str)
        .deploy();
}
复制代码

采用字符串进行部署的优点是可以通过用户界面定义一个流程,然后进行部署,或者在测试时,直接将流程代码写入程序,进行流程部署

6. 动态 BPMN 模型部署

通过在程序中动态生成流程模型方式进行部署,动态创建 BPMN,需要在程序中指定每一个元素,并给出元素间的关系,最后将这些元素整合为一个完整的 BPMN

public void testDeploymentByBPMN() {
    // 1. 创建 BPMN 模型实例
    BpmnModel bpmnModel = new BpmnModel();
    // 2. 创建开始事件
    StartEvent startEvent = new StartEvent();
    startEvent.setId("startEvent");
    startEvent.setName("动态创建开始节点");
    // 3. 创建用户任务
    UserTask userTask = new UserTask();
    userTask.setId("userTask1");
    userTask.setName("用户任务节点1");
    // 4. 创建结束事件
    EndEvent endEvent = new EndEvent();
    endEvent.setId("endEvent");
    endEvent.setName("动态创建结束节点");
    // 5. 定义连接
    ArrayList<SequenceFlow> sequenceFlows = new ArrayList<>();
    ArrayList<SequenceFlow> toEnd = new ArrayList<>();

    SequenceFlow s1 = new SequenceFlow();
    s1.setId("sequenceFlow1");
    s1.setName("开始节点指向用户任务节点");
    s1.setSourceRef("startEvent");
    s1.setTargetRef("userTask1");
    sequenceFlows.add(s1);
    SequenceFlow s2 = new SequenceFlow();
    s2.setId("sequenceFlow2");
    s2.setName("用户任务节点指向结束节点");
    s2.setSourceRef("userTask1");
    s2.setTargetRef("endEvent");
    toEnd.add(s2);

    startEvent.setOutgoingFlows(sequenceFlows);
    userTask.setOutgoingFlows(toEnd);
    userTask.setIncomingFlows(sequenceFlows);
    endEvent.setIncomingFlows(toEnd);

    Process process = new Process();
    process.setId("process1");
    process.setName("test");
    process.addFlowElement(startEvent);
    process.addFlowElement(s1);
    process.addFlowElement(userTask);
    process.addFlowElement(s2);
    process.addFlowElement(endEvent);
    bpmnModel.addProcess(process);
    new BpmnAutoLayout(bpmnModel).execute();
    // 6. 部署
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService = processEngine.getRepositoryService();
    Deployment deploy = repositoryService.createDeployment()
        .name("出差申请流程")
        .addBpmnModel("evection.bpmn20.xml", bpmnModel)
        .deploy();
}
复制代码

7. 相关数据表分析

流程部署后,流程相关的资源全部以数据流的形式存储到数据表中,实际运行中,流程的处理都是通过调用数据表中的相关资源进行处理,下面介绍流程相关的数据表:

  • act_re_deployment

    流程部署表,用于存放流程定义的部署信息,部署一个流程就会增加一条记录

  • act_re_procdef

    流程定义表,用于存放流程定义的属性信息,和 act_re_deployment 是一对多的关系,act_re_procdef 表可以有多条记录,每条记录对应 act_re_deployment 中的一条记录

  • act_ge_bytearray

    资源文件表,部署流程时,会将 BPMN 流程定义文件保存为一条记录,如果部署的流程还包括其他资源,也会增加相应的记录,例如 png 图片文件
