ch10-Trap和Exception

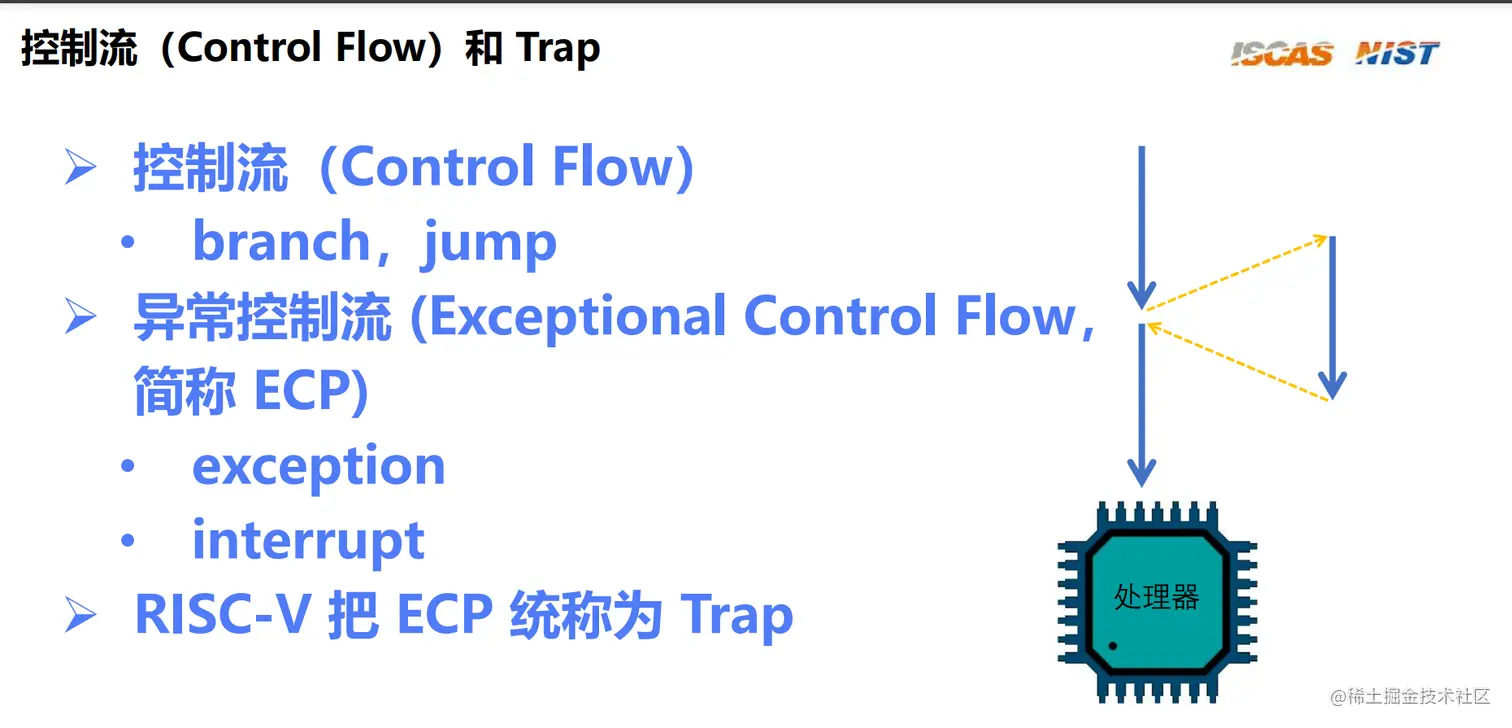

控制流（Control Flow）和 Trap

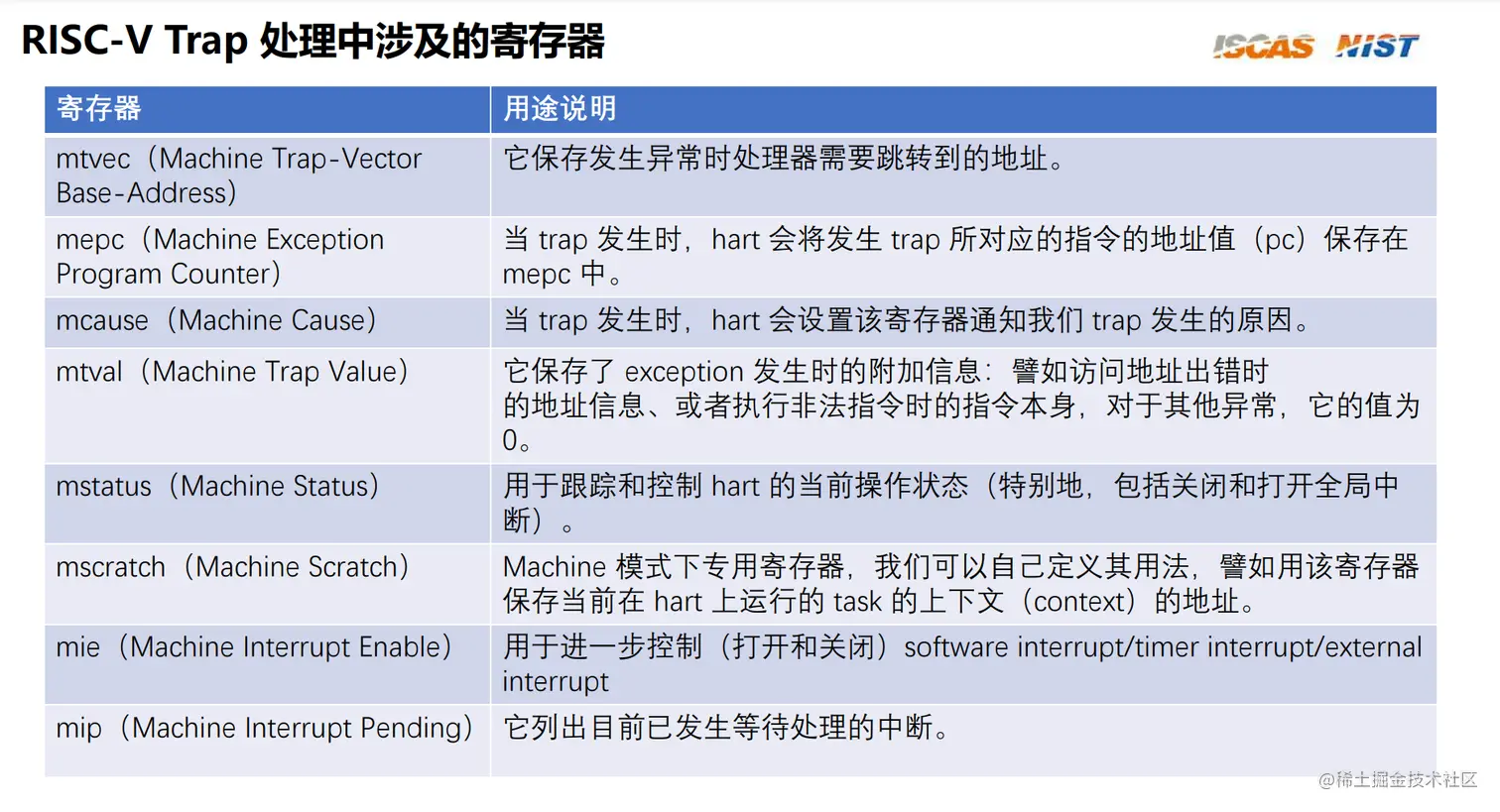

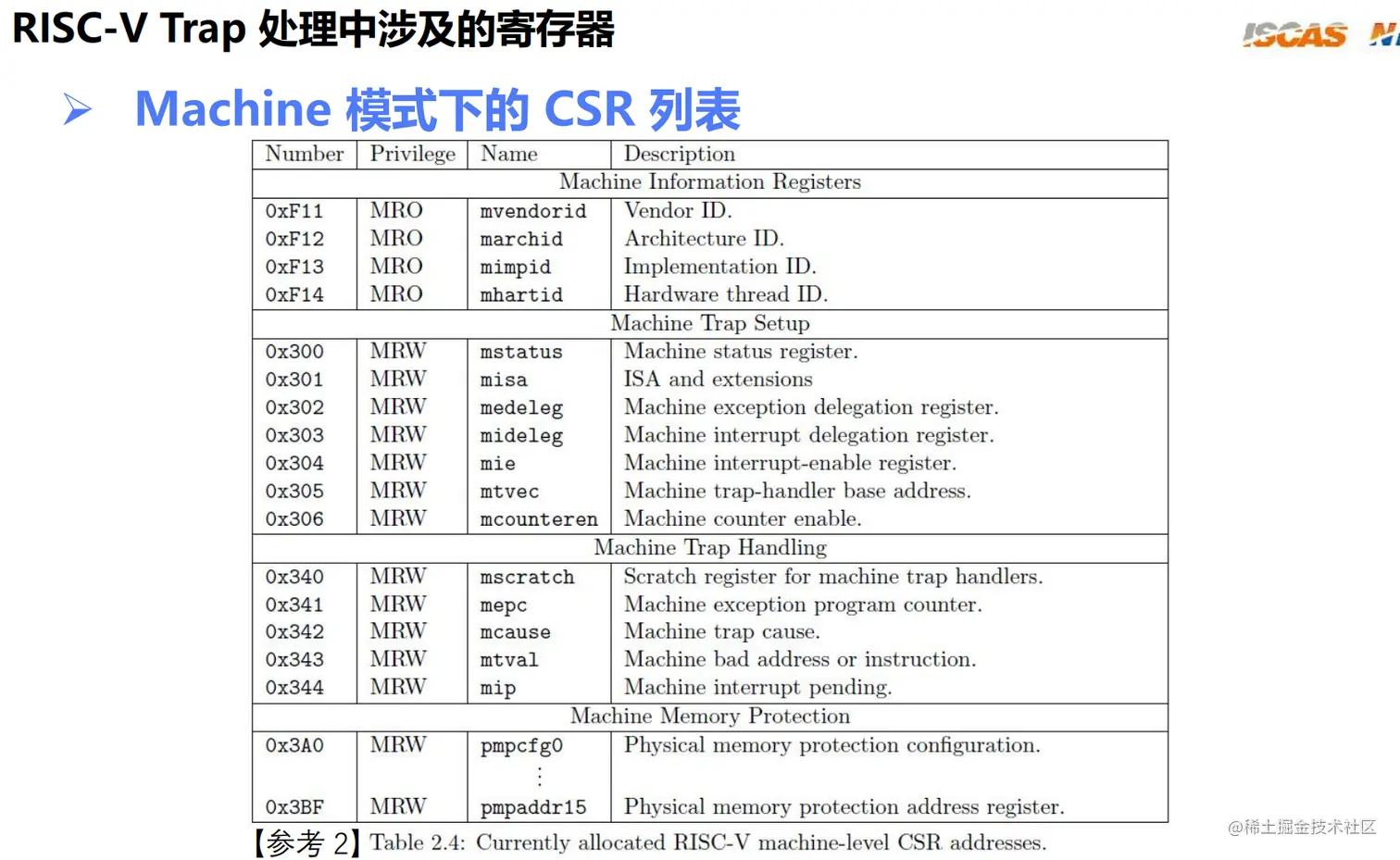

RISC-V Trap 处理中涉及的寄存器

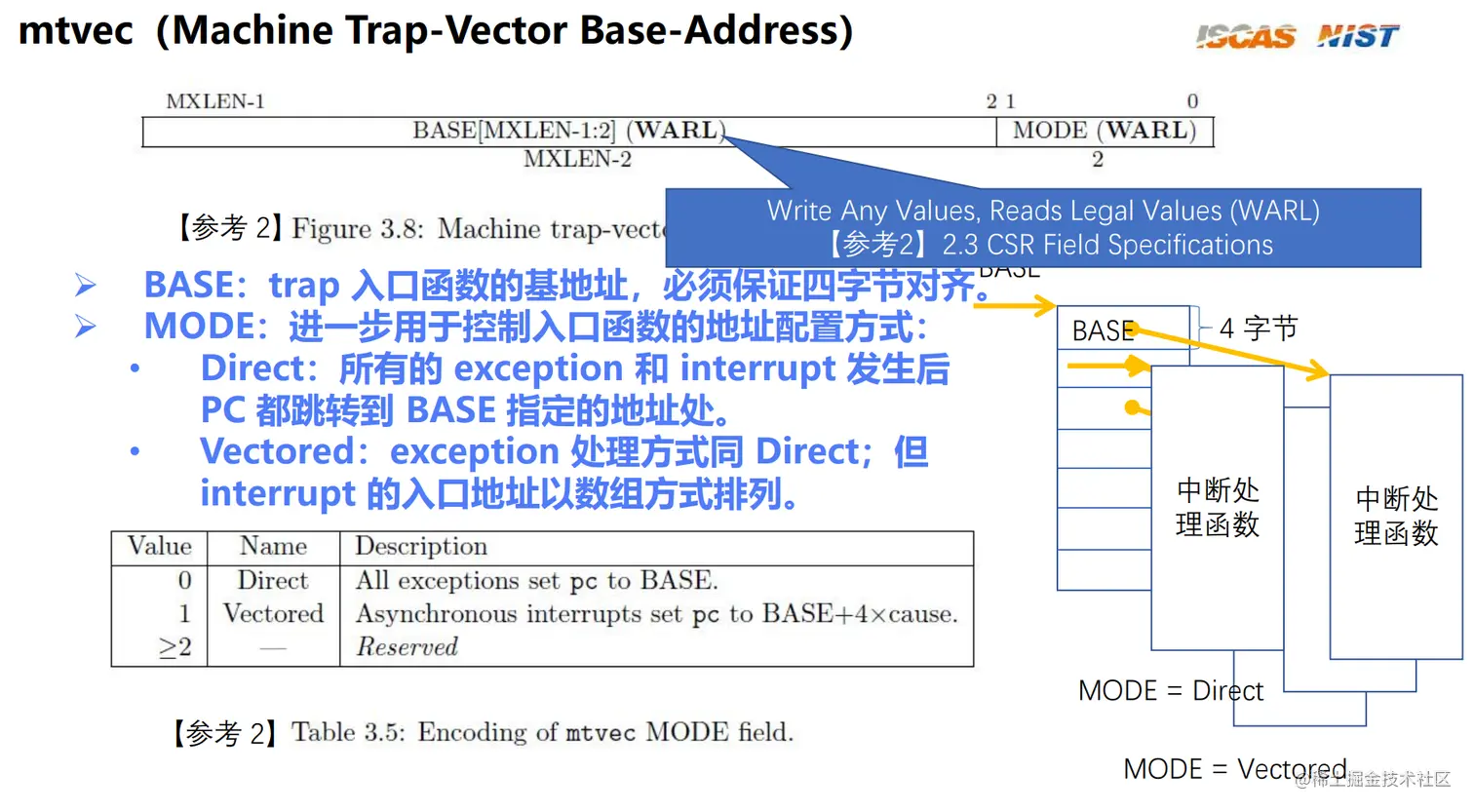

1.mtvec(Machine Trap-Vector Base-Address)

• 异常向量表的基址

• mtvec分为两个部分
  1. Base:trap入口函数的基地址 (由于是保证4字节对齐,所以后面两个bit可以用于别的功能)
  2. Mode:分为Direct和Vectored
     1. Direct:所有的异常，pc都是直接指向这个Base地址.
     2. Vectored:BASE只是这个数组的基地址，然后根据cause去决定数组的下标.

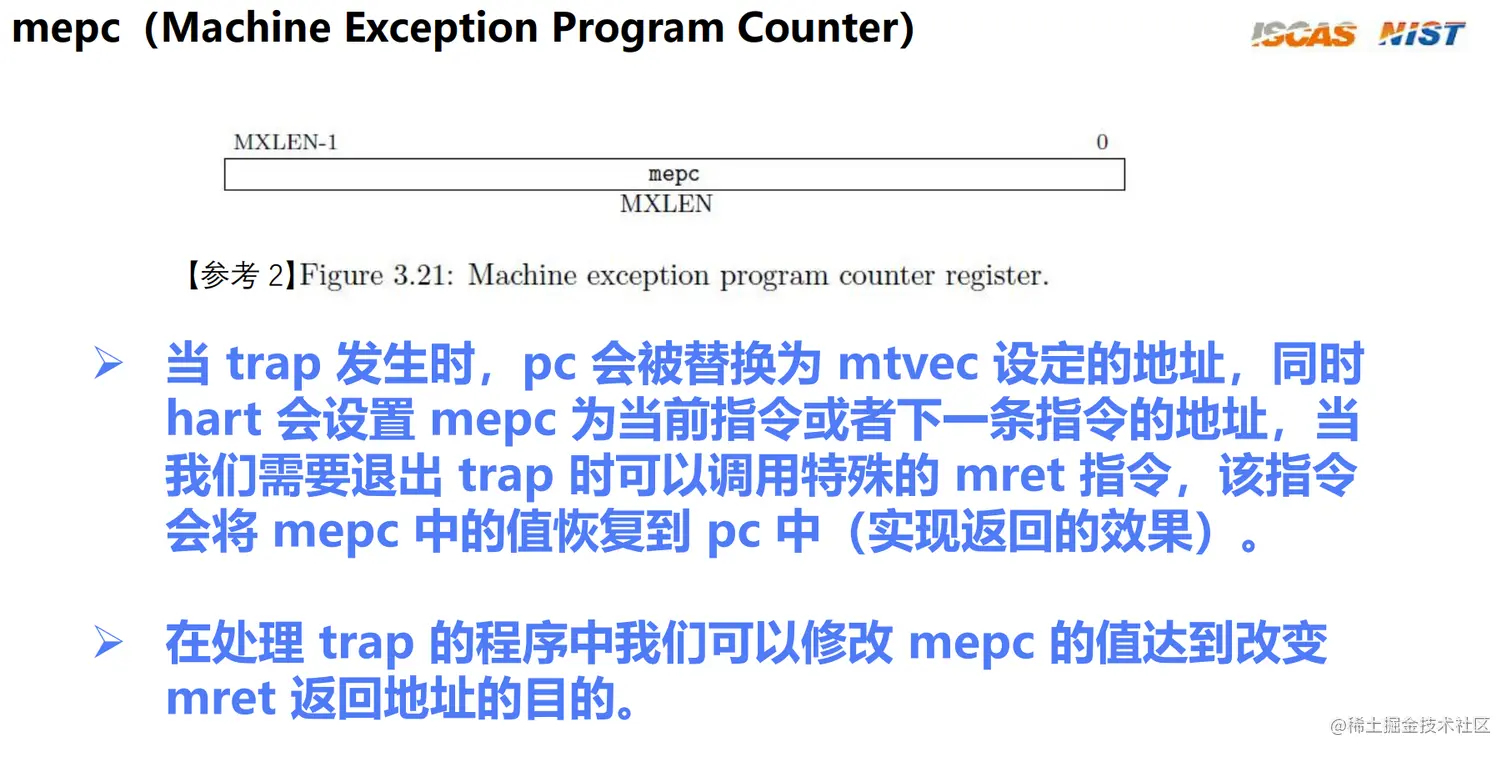

2.mepc(Machine Exception Program Counter)

• 当trap发生时，pc会变成异常处理代码的地址，同时hart会设置mepc为当前指令或者下一条指令的地址，当需要退出trap的时候，执行mret指令，可以将mepc赋值给pc，从而回到原本的执行流.

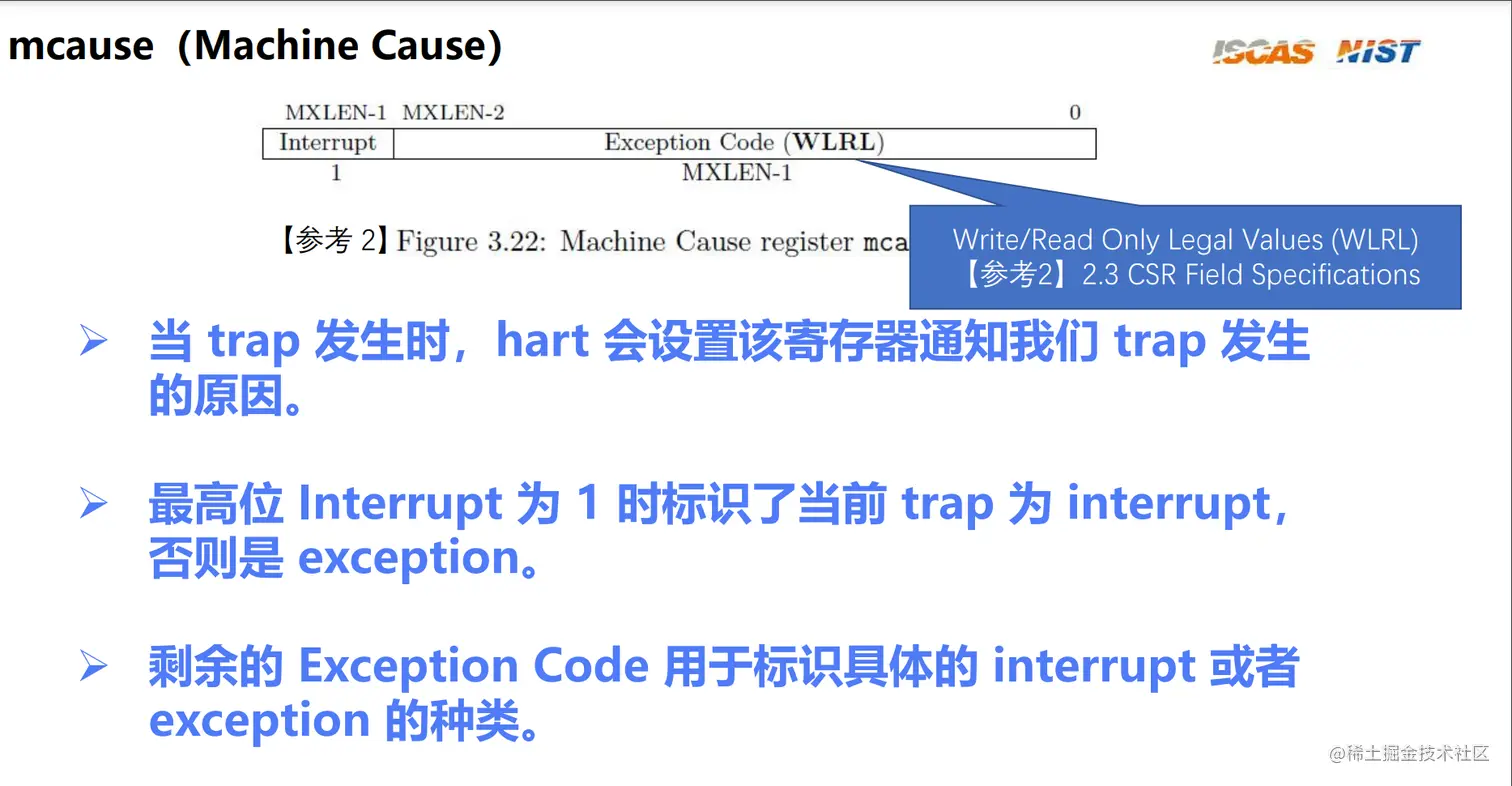

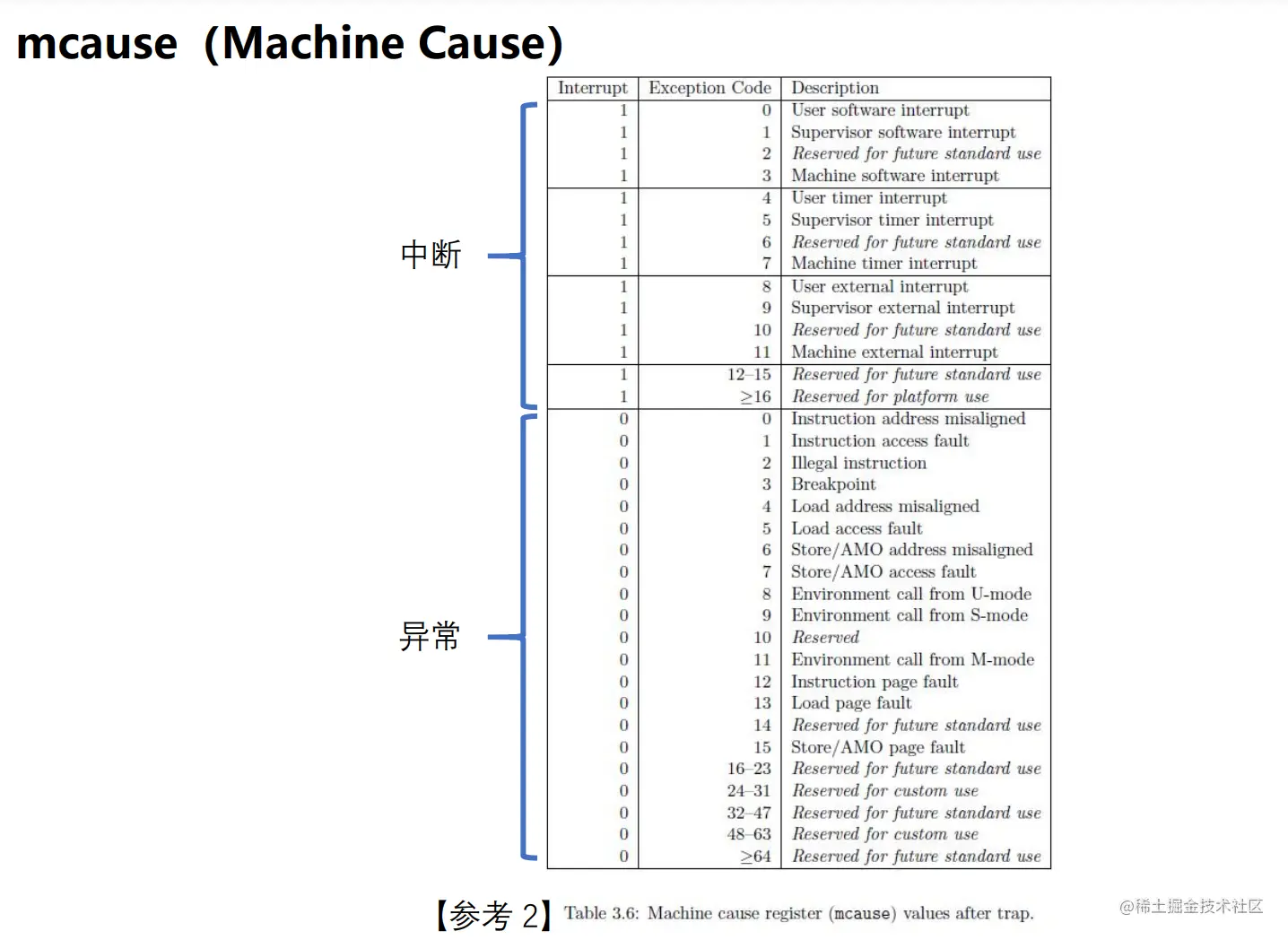

3.mcause(Machine Cause)

• trap的原因.

• trap时，hart会设置该寄存器来通知trap的原因（scause 不足以存下中断所有的必须信息。例如缺页异常，就会将 stval 设置成需要访问但是不在内存中的地址，以便于操作系统将这个地址所在的页面加载进来。）

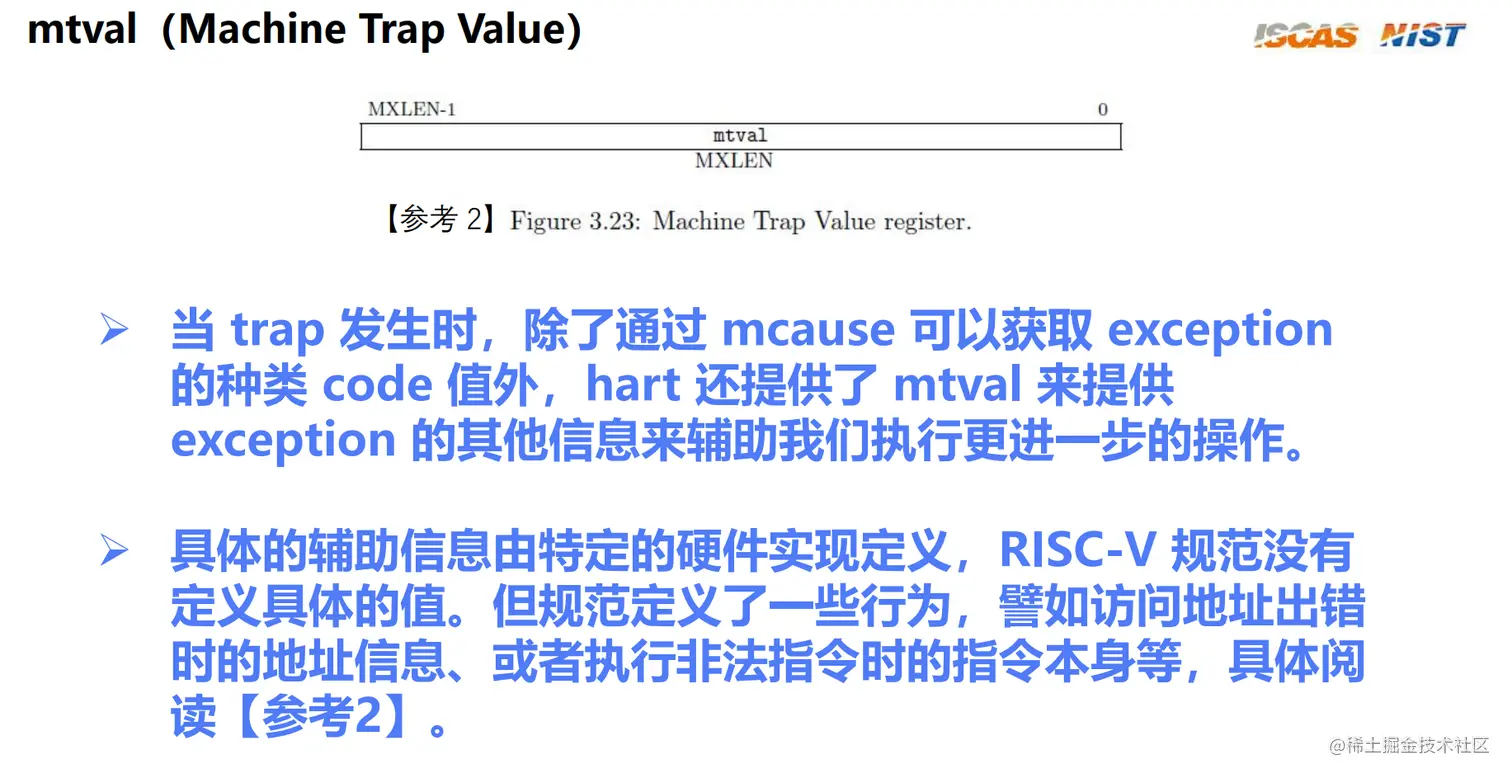

4.mtval(Machine Trap Value)

• 指定这个mcause的时候，可能信息还不够，mtval传递补充的信息.

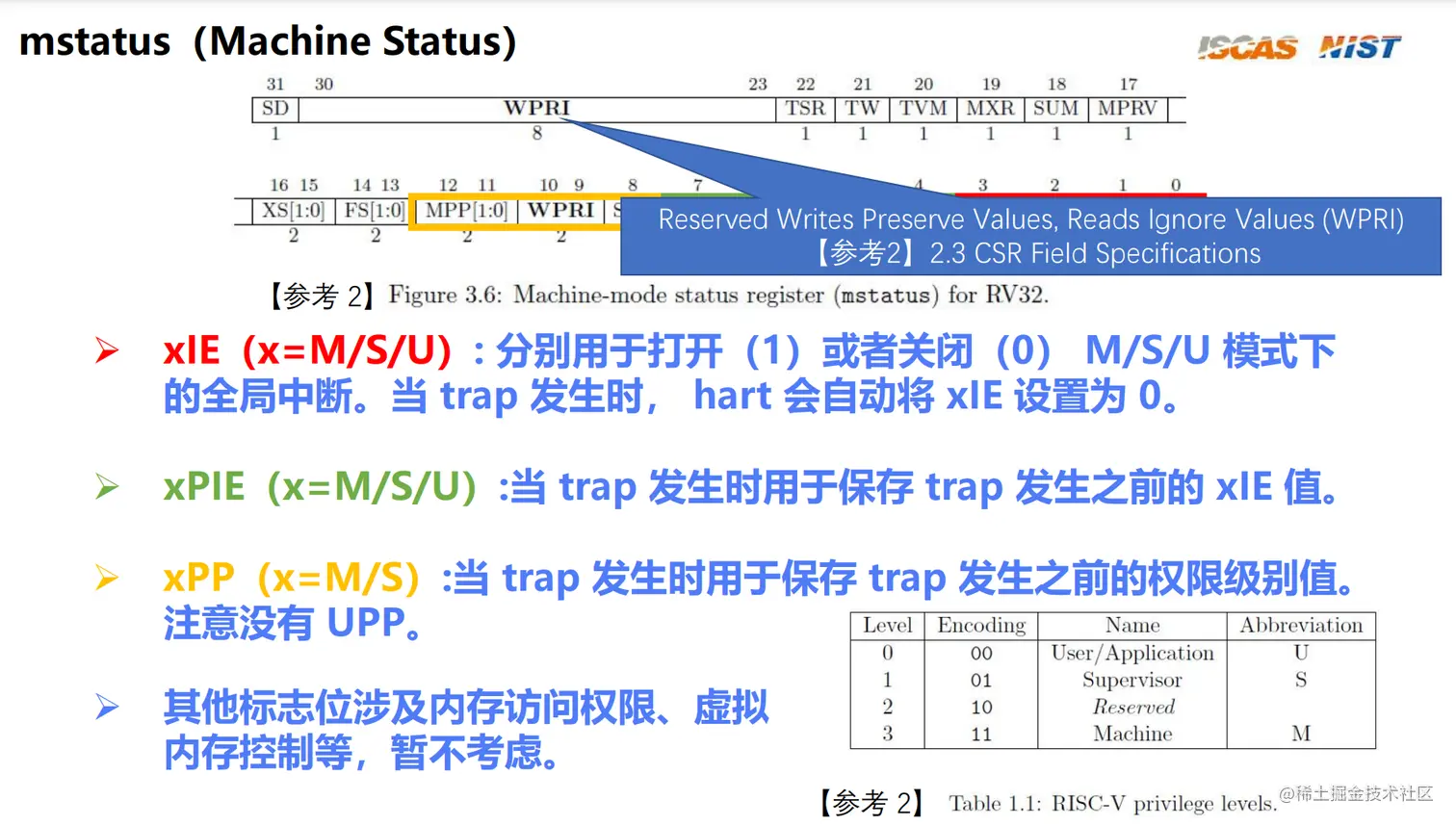

5.mstatus(Machine Status)

• 描述状态信息

异常发生时，权限级别总是往高了跳，不会往下跳。 实际上，中断的时候，总是跳往M模式下.

这里我们要学的是，主要分成三组信息:

• xIE(x=M/S/U) <IE:Interupt Enabled:中断使能位>

  中断使能位1:开中断

  中断使能位0:关中断

• xPIE(x=M/S/U) <PIE:Previous Interupt Enabled:保存上一个的xIE的值>

  在陷入trap的时候，会先将当前的中断使能位保存到PIE中，trap执行结束后，将PIE恢复到IE.

• xPP(x=M/S) <PP:Previous Privilege:保存trap发生前的权限级别值>

6.mscratch(当前控制流的context的指针)

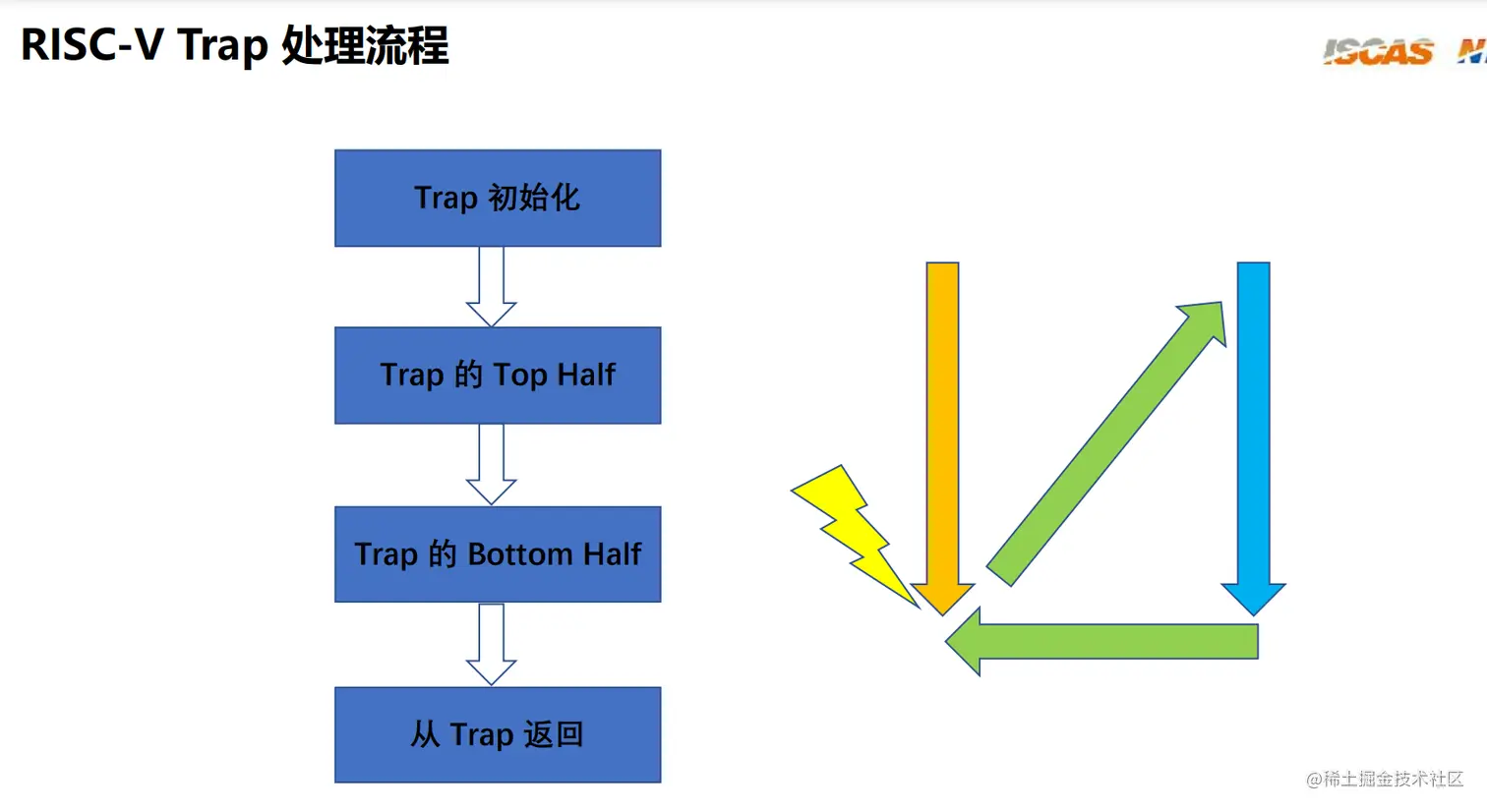

RISC-V Trap 处理流程

• Trap初始化:比如设置trap入口基地址
• Trap的上半部分:是在硬件内部发生的，是硬件的一套处理逻辑。硬件的控制处理完了，才会跳到软件部分——即Trap的下半部分
• Trap的下半部分:是我们写的处理trap的一套软件逻辑。
• 从Trap返回.

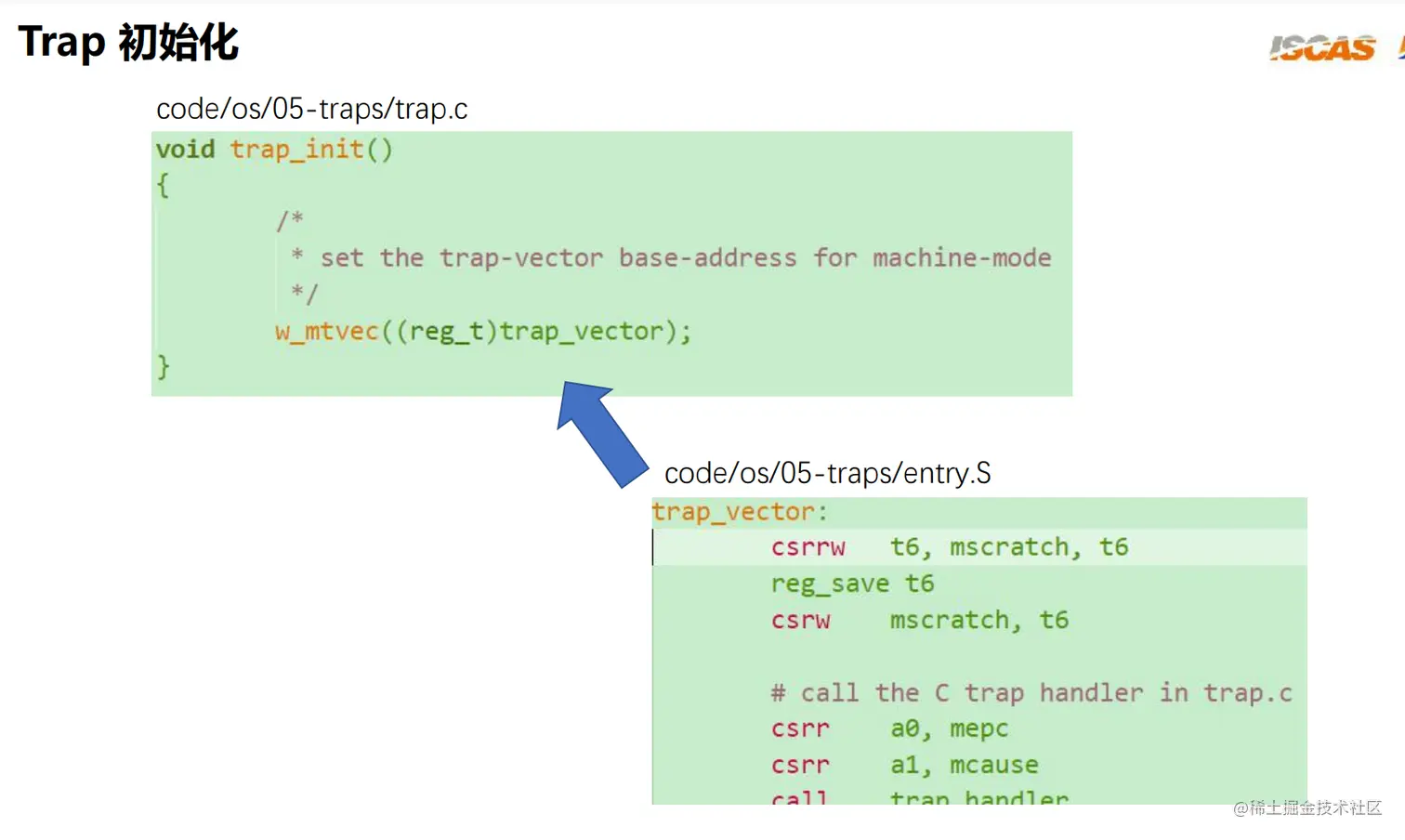

1.Trap初始化

设置mtvec寄存器:

extern void trap_vector(void);

void trap_init()
{
	/*
	 * set the trap-vector base-address for machine-mode
	 */
	w_mtvec((reg_t)trap_vector);
}

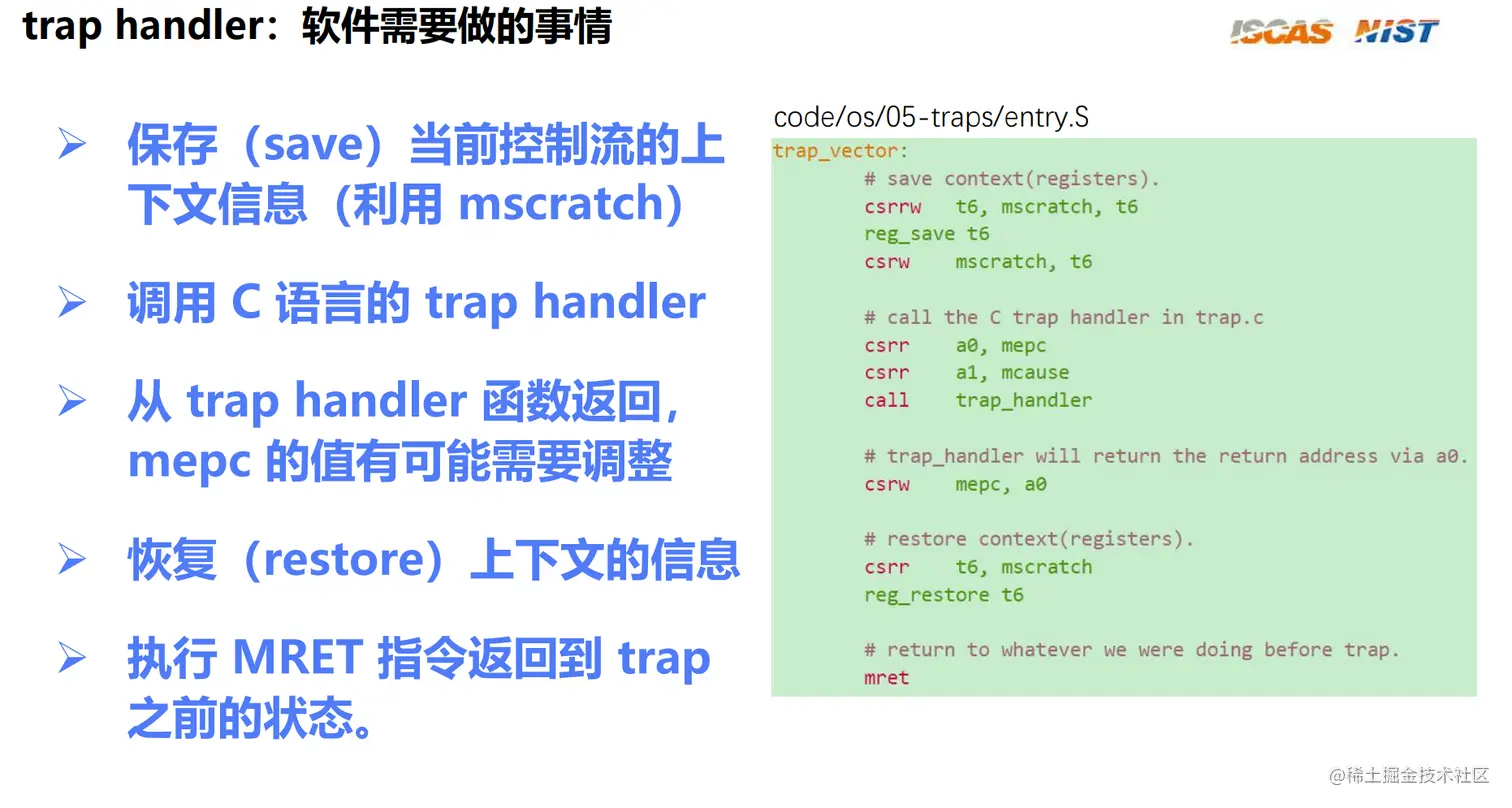

trap_vector的代码:

trap_vector:
	# save context(registers).
	csrrw	t6, mscratch, t6	# swap t6 and mscratch
	reg_save t6
	csrw	mscratch, t6

	# call the C trap handler in trap.c
	csrr	a0, mepc
	csrr	a1, mcause
	call	trap_handler
	# trap_handler的返回值是正常控制流的PC值

	# trap_handler will return the return address via a0.
	csrw	mepc, a0

	# restore context(registers).
	csrr	t6, mscratch
	reg_restore t6

	# return to whatever we were doing before trap.
	mret

2.Top Half

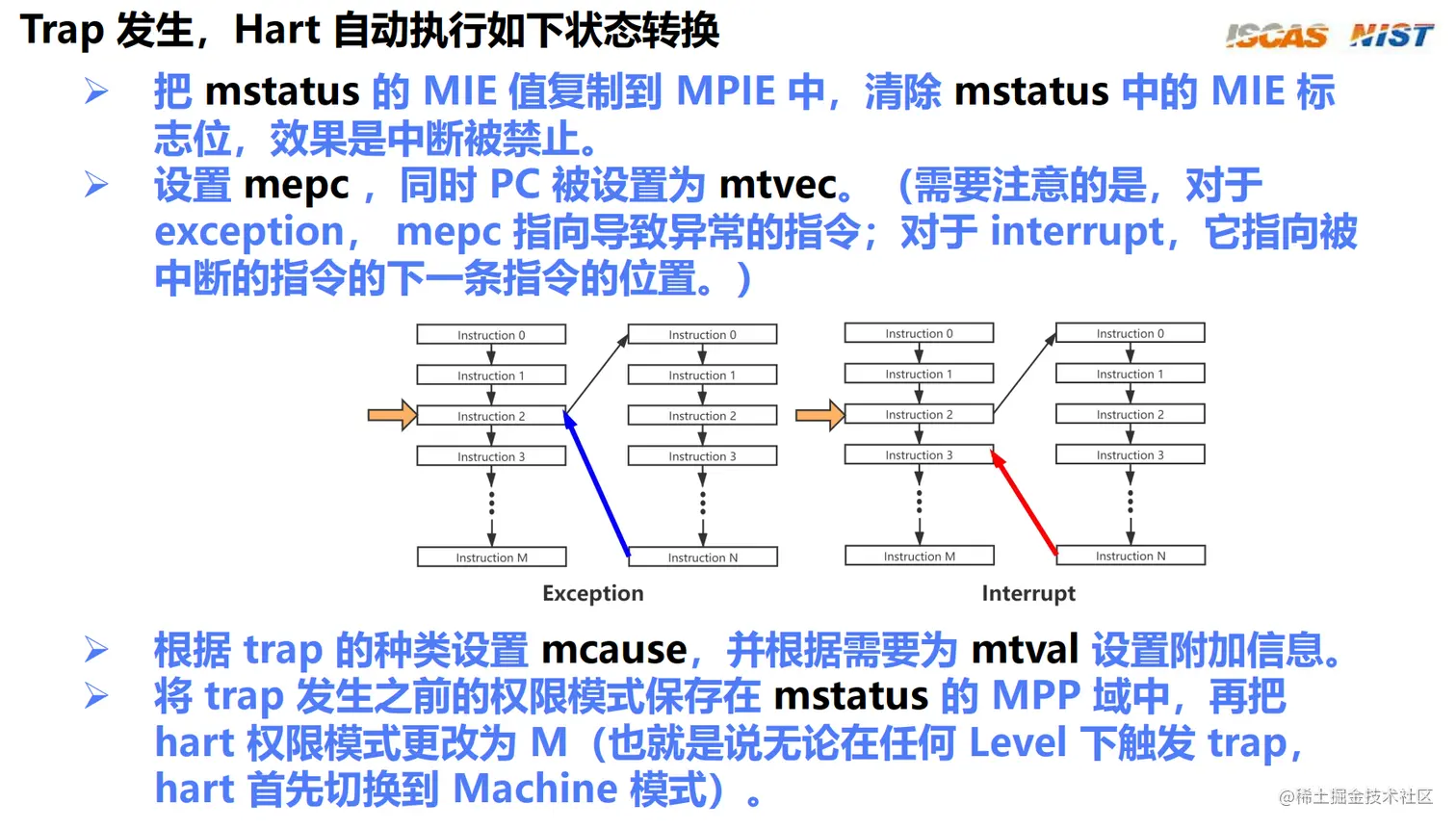

Trap时，Hart会自动执行如下:

• MPIE = MIE ，MIE = 0 (即禁止中断)[这个非常重要！！！！]

• 设置mepc为正常执行流的指令地址，同时PC被设置为mtvec

  注意:

  • 对于Exception，mepc指向异常的指令.
  • 对于Interrupt，mepc指向下一条指令.

• 设置mcause和mtval

• 将trap发生之前的权限模式保存在mstatus的MPP中，再把hart权限模式更改为M.

3.Bottom Half

4.退出trap

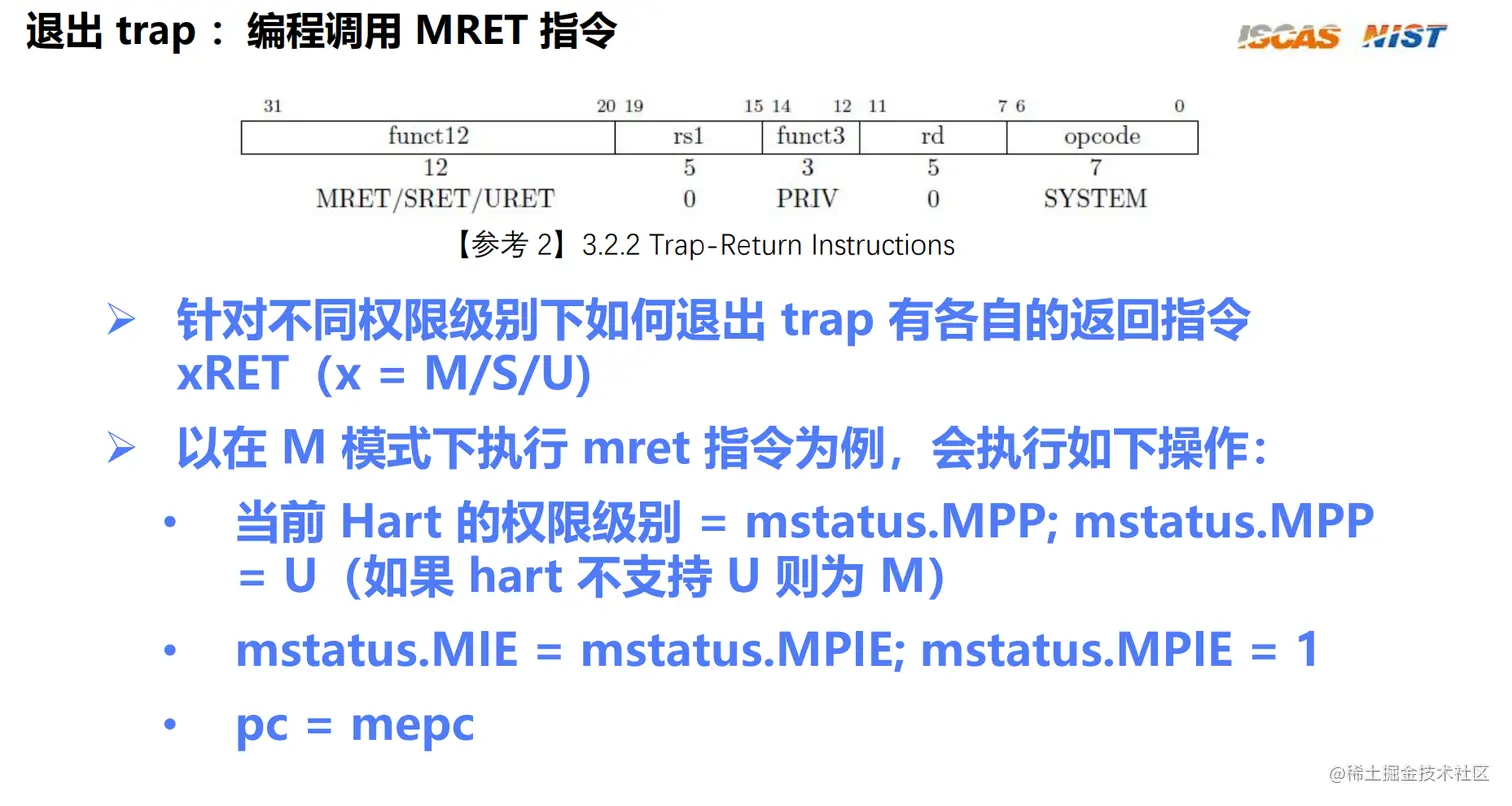

Mret指令会做这些事情:

1. 恢复Hart的权限级别为MPP
2. 恢复Hart的MIE为MPIE,MPIE=1
3. pc=mepc
