几个简单的小例子手把手带你入门webgl, (文末送掘金徽章和书)。

FlY很荣幸参加了掘金送周边活动,感谢大家一直对我和掘金的支持,在下方评论区留言,随机送好礼~

各位同学们大家好,又到了周末写文章的时间,之前群里有粉丝提问, 就是shader不是很理解。 然后今天他就来了, 废话不多说,读完今天的这篇文章你可以学到以下几点:

  1. 为什么需要有shader ? shader的作用是什么????
  2. shader 中的每个参数到底是什么意思?? 怎么去用???

你如果会了,这篇文章你可以不用看👀,不用浪费时间,去看别的文章。 如果哪里写的有问题欢迎大家指正,我也在不断地学习当中。

WHY NEED SHADER

这里我结合自己的思考🤔,讲讲webgl的整个的一个渲染过程。

渲染管线

Webgl的渲染依赖底层GPU的渲染能力。所以WEBGL 渲染流程和 GPU 内部的渲染管线是相符的。

渲染管线的作用是将3D模型转换为2维图像。

在早期,渲染管线是不可编程的,叫做固定渲染管线,工作的细节流程已经固定,修改的话需要调整一些参数。

现代的 GPU 所包含的渲染管线为可编程渲染管线,可以通过编程 GLSL 着色器语言 来控制一些渲染阶段的细节。

简单来说: 就是使用shader,我们可以对画布中每个像素点做处理,然后就可以生成各种酷炫的效果了。

渲染过程

渲染过程大概经历了下面这么多过程, 因为本篇文章的重点其实是在着色器,所以我重点分析从顶点着色器—— 片元着色器的一个过程

  • 顶点着色器
  • 图片装配
  • 光栅化
  • 片元着色器
  • 逐片段操作(本文不会分享此内容)
  • 裁剪测试
  • 多重采样操作
  • 背面剔除
  • 模板测试
  • 深度测试
  • 融合
  • 缓存

顶点着色器

WebGL就是和GPU打交道,在GPU上运行的代码是一对着色器,一个是顶点着色器,另一个是片元着色器。每次调用着色程序都会先执行顶点着色器,再执行片元着色器。

一个顶点着色器的工作是生成裁剪空间坐标值,通常是以下的形式:

const vertexShaderSource = `
    attribute vec3 position;
    void main() {
        gl_Position = vec4(position,1);
    }
`
复制代码

每个顶点调用一次(顶点)着色器,每次调用都需要设置一个特殊的全局变量 gl_Position。 该变量的值就是裁减空间坐标值。 这里有同学就问了, 什么是裁剪空间的坐标值???

其实我之前有讲过,我在讲一遍。

何为裁剪空间坐标?就是无论你的画布有多大,裁剪坐标的坐标范围永远是 -1 到 1 。

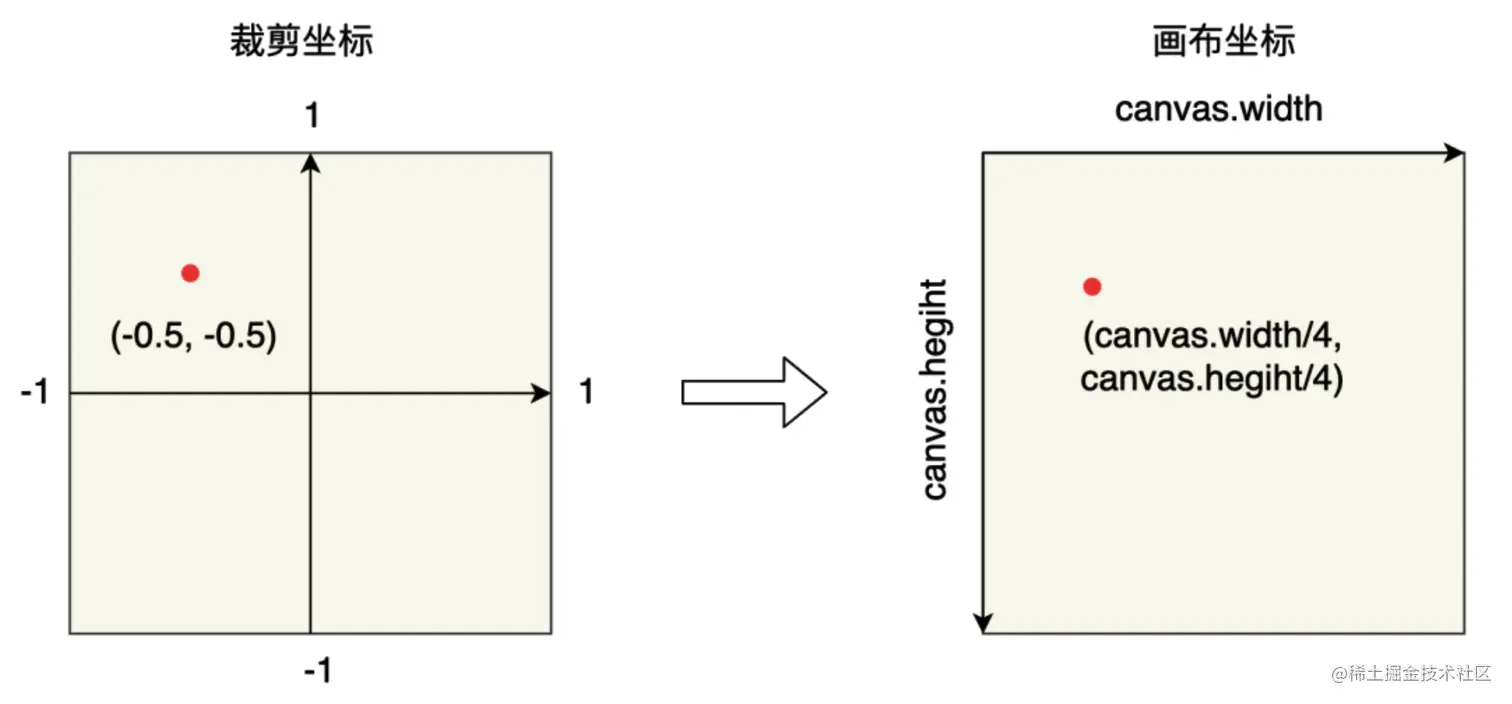

看下面这张图:

裁剪坐标系

如果运行一次顶点着色器, 那么gl_Position 就是 (-0.5,-0.5,0,1) 记住他永远是个 Vec4, 简单理解就是对应x、y、z、w。即使你没用其他的,也要设置默认值, 这就是所谓的 3维模型转换到我们屏幕中。

顶点着色器需要的数据,可以通过以下四种方式获得。

  1. attributes 属性(从缓冲读取数据)
  2. uniforms 全局变量 (一般用来对物体做整体变化、 旋转、缩放)
  3. textures 纹理(从像素或者纹理获得数据)
  4. varyings 变量 (将顶点着色器的变量 传给 片元着色器)

ATTRIBUTES 属性

属性可以用 float, vec2, vec3, vec4, mat2, mat3mat4 数据类型

所以它内建的数据类型例如vec2, vec3vec4分别代表两个值,三个值和四个值, 类似的还有mat2, mat3mat4 分别代表 2x2, 3x3 和 4x4 矩阵。 你可以做一些运算例如常量和矢量的乘法。看几个例子吧:

vec4 a = vec4(1, 2, 3, 4);
vec4 b = a * 2.0;
// b 现在是 vec4(2, 4, 6, 8);
复制代码

向量乘法 和矩阵乘法 :

mat4 a = ???
mat4 b = ???
mat4 c = a * b;

vec4 v = ???
vec4 y = c * v;
复制代码

它还支持矢量调制,意味者你可以交换或重复分量。

v.yyyy  ===  vec4(y, y, y,y )
v.bgra  ===  vec4(v.b,v.g,v.r,v.a)
vec4(v.rgb, 1) ===  vec4(v.r, v.g, v.b, 1)
vec4(1) === vec4(1, 1, 1, 1)
复制代码

这样你在处理图片的时候可以轻松进行 颜色通道 对调, 发现你可以实现各种各样的滤镜了。

后面的属性在下面实战中会讲解:我们接着往下走:

图元装配和光栅化

什么是图元?

描述各种图形元素的函数叫做图元,描述几何元素的称为几何图元(点,线段或多边形)。点和线是最简单的几何图元 经过顶点着色器计算之后的坐标会被组装成组合图元

通俗解释图元就是一个点、一条线段、或者是一个多边形。

什么是图元装配呢?

简单理解就是说将我们设置的顶点、颜色、纹理等内容组装称为一个可渲染的多边形的过程。

组装的类型取决于: 你最后绘制选择的图形类型

gl.drawArrays(gl.TRIANGLES, 0, 3)
复制代码

如果是三角形的话,顶点着色器就执行三次

光栅化

什么是光栅化:

通过图元装配生成的多边形,计算像素并填充,剔除不可见的部分,剪裁掉不在可视范围内的部分。最终生成可见的带有颜色数据的图形并绘制。

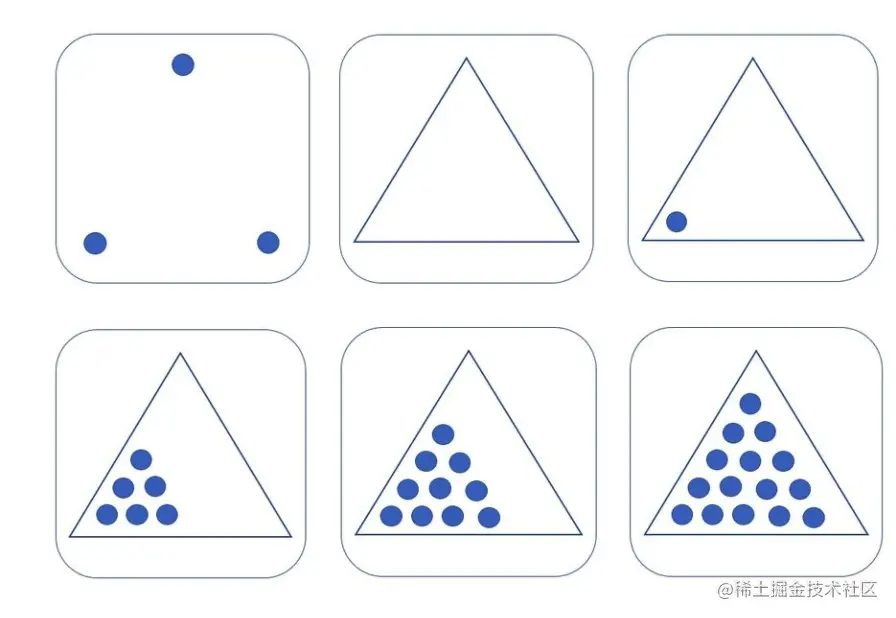

光栅化流程图解:

光珊化图解

剔除和剪裁

  • 剔除

    在日常生活中,对于不透明物体,背面对于观察者来说是不可见的。同样,在webgl中,我们也可以设定物体的背面不可见,那么在渲染过程中,就会将不可见的部分剔除,不参与绘制。节省渲染开销。

  • 剪裁

    日常生活中不论是在看电视还是观察物体,都会有一个可视范围,在可视范围之外的事物我们是看不到的。类似的,图形生成后,有的部分可能位于可视范围之外,这一部分会被剪裁掉,不参与绘制。以此来提高性能。这个就是视椎体, 在📷范围内能看到的东西,才进行绘制。

片元着色器

光珊化后,每一个像素点都包含了 颜色 、深度 、纹理数据, 这个我们叫做片元

小tips : 每个像素的颜色由片元着色器的gl_FragColor提供

接收光栅化阶段生成的片元,在光栅化阶段中,已经计算出每个片元的颜色信息,这一阶段会将片元做逐片元挑选的操作,处理过的片元会继续向后面的阶段传递。 片元着色器运行的次数由图形有多少个片元决定的

逐片元挑选

通过模板测试和深度测试来确定片元是否要显示,测试过程中会丢弃掉部分无用的片元内容,然后生成可绘制的二维图像绘制并显示。

  • 深度测试: 就是对 z 轴的值做测试,值比较小的片元内容会覆盖值比较大的。(类似于近处的物体会遮挡远处物体)。
  • 模板测试: 模拟观察者的观察行为,可以接为镜像观察。标记所有镜像中出现的片元,最后只绘制有标记的内容。

实战——绘制个三角形

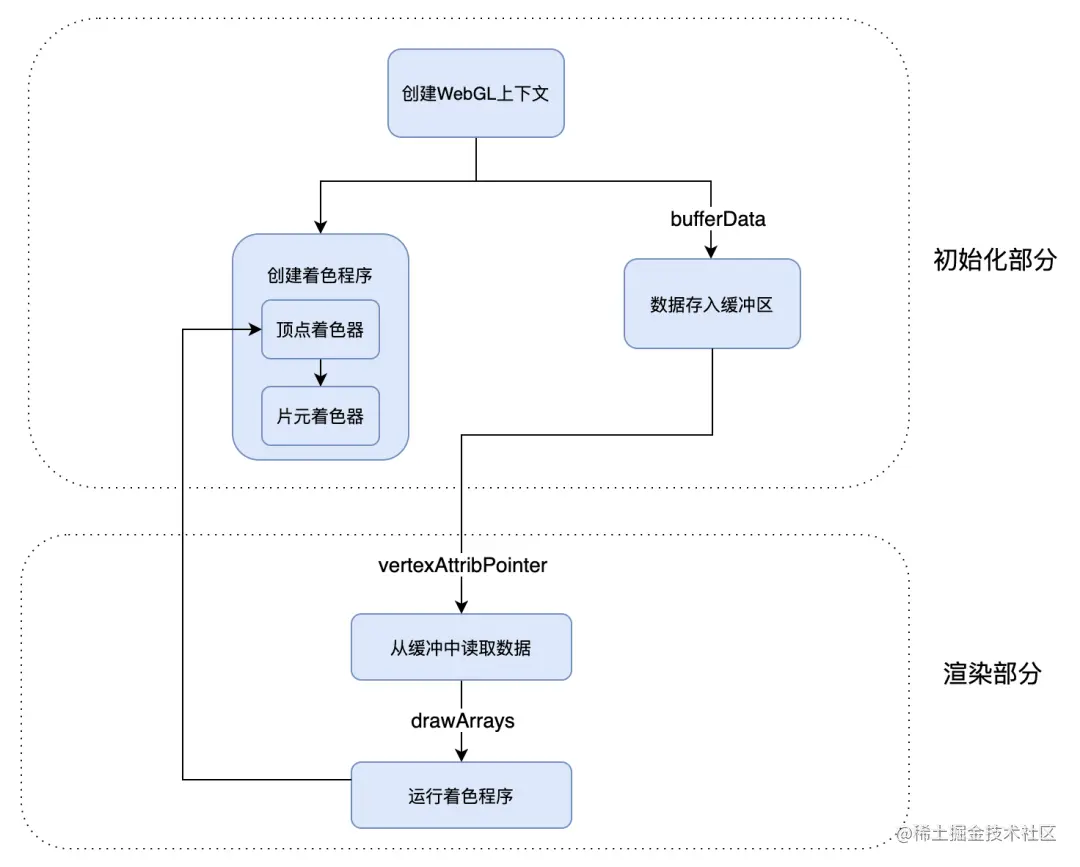

在进行实战之前,我们先给你看一张图,让你能大概了解,用原生webgl生成一个三角形需要那些步骤:

draw

我们就跟着这个流程图一步一步去操作:

初始化CANVAS

新建一个webgl画布

<canvas id="webgl" width="500" height="500"></canvas>
复制代码

创建webgl 上下文:

const gl = document.getElementById('webgl').getContext('webgl')
复制代码

创建着色器程序

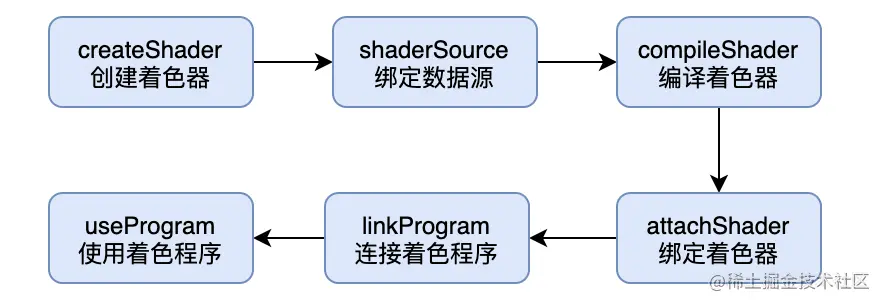

着色器的程序这些代码,其实是重复的,我们还是先看下图,看下我们到底需要哪些步骤:

shader

那我们就跟着这个流程图: 一步一步来好吧。

创建着色器

 const vertexShader = gl.createShader(gl.VERTEX_SHADER)
 const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER)
复制代码

gl.VERTEX_SHADER 和 gl.FRAGMENT_SHADER 这两个是全局变量 分别表示顶点着色器片元着色器

绑定数据源

顾名思义: 数据源,也就是我们的着色器 代码。

编写着色器代码有很多种方式:

  1. 用 script 标签 type notjs 这样去写
  2. 模板字符串 (比较喜欢推荐这种)

我们先写顶点着色器:

const vertexShaderSource = `
    attribute vec4 a_position;
    void main() {
        gl_Position = a_position;
    }
 `
复制代码

顶点着色器 必须要有 main 函数 ,他是强类型语言, 记得加分号哇 不是js 兄弟们。 我这段着色器代码非常简单 定义一个vec4 的顶点位置, 然后传给 gl_Position

这里有小伙伴会问 ? 这里a_position一定要这么搞??

这里其实是这样的哇, 就是我们一般进行变量命名的时候 都会的前缀 用来区分 他是属性 还是 全局变量 还是纹理 比如这样:

uniform mat4 u_mat;
复制代码

表示个矩阵,如果不这样也可以哈。 但是要专业呗,防止bug 影响。

我们接着写片元着色器:

const fragmentShaderSource = `
    void main() {
        gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
`
复制代码

这个其实理解起来非常简单哈, 每个像素点的颜色 是红色 , gl_FragColor 其实对应的是 rgba 也就是颜色的表示。

有了数据源之后开始绑定:

// 创建着色器
const vertexShader = gl.createShader(gl.VERTEX_SHADER)
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER)
//绑定数据源
gl.shaderSource(vertexShader, vertexShaderSource)
gl.shaderSource(fragmentShader, fragmentShaderSource)
​
复制代码

是不是很简答哈哈哈哈,我觉得你应该会了。

后面着色器的一些操作

其实后面编译着色器绑定着色器连接着色器程序使用着色器程序 都是一个api 搞定的事不多说了 直接看代码:

// 编译着色器
gl.compileShader(vertexShader)
gl.compileShader(fragmentShader)
// 创建着色器程序
const program = gl.createProgram()
gl.attachShader(program, vertexShader)
gl.attachShader(program, fragmentShader)
// 链接 并使用着色器
gl.linkProgram(program)
gl.useProgram(program)
复制代码

这样我们就创建好了一个着色器程序了。

这里又有人问,我怎么知道我创建的着色器是对的还是错的呢? 我就是很粗心的人呢??? 好的他来了 如何调试:

const success = gl.getProgramParameter(program, gl.LINK_STATUS)
if (success) {
  gl.useProgram(program)
  return program
}
console.error(gl.getProgramInfoLog(program), 'test---')
gl.deleteProgram(program)
​
复制代码

getProgramParameter 这个方法用来判断 我们着色器 glsl 语言写的是不是对的, 然后你可以通过 getProgramInfoLog这个方法 类似于打 日志 去发现❌了。

数据存入缓冲区

有了着色器,现在我们差的就是数据了对吧。

上文在写顶点着色器的时候用到了Attributes属性,说明是这个变量要从缓冲中读取数据,下面我们就来把数据存入缓冲中。

首先创建一个顶点缓冲区对象(Vertex Buffer Object, VBO)

const buffer = gl.createBuffer()
复制代码

gl.createBuffer()函数创建缓冲区并返回一个标识符,接下来需要为WebGL绑定这个buffer

gl.bindBuffer(gl.ARRAY_BUFFER, buffer)
复制代码

gl.bindBuffer()函数把标识符buffer设置为当前缓冲区,后面的所有的数据都会都会被放入当前缓冲区,直到bindBuffer绑定另一个当前缓冲区

我们新建一个数组 然后并把数据存入到缓冲区中。

const data = new Float32Array([0.0, 0.0, -0.3, -0.3, 0.3, -0.3])
gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW)
复制代码

因为JavaScript与WebGL通信必须是二进制的,不能是传统的文本格式,所以这里使用了ArrayBuffer对象将数据转化为二进制,因为顶点数据是浮点数,精度不需要太高,所以使用Float32Array就可以了,这是JavaScript与GPU之间大量实时交换数据的有效方法。

gl.STATIC_DRAW 指定数据存储区的使用方法: 缓存区的内容可能会经常使用,但是不会更改

gl.DYNAMIC_DRAW 表示 缓存区的内容经常使用,也会经常更改。

gl.STREAM_DRAW 表示缓冲区的内容可能不会经常使用

从缓冲中读取数据

GLSL着色程序的唯一输入是一个属性值a_position。 我们要做的第一件事就是从刚才创建的GLSL着色程序中找到这个属性值所在的位置。

const aposlocation = gl.getAttribLocation(program, 'a_position')
复制代码

接下来我们需要告诉WebGL怎么从我们之前准备的缓冲中获取数据给着色器中的属性。 首先我们需要启用对应属性

gl.enableVertexAttribArray(aposlocation)
复制代码

最后是从缓冲中读取数据绑定给被激活的aposlocation的位置

gl.vertexAttribPointer(aposlocation, 2, gl.FLOAT, false, 0, 0)
复制代码

gl.vertexAttribPointer()函数有六个参数:

  1. 读取的数据要绑定到哪
  2. 表示每次从缓存取几个数据,也可以表示每个顶点有几个单位的数据,取值范围是1-4。这里每次取2个数据,之前vertices声明的6个数据,正好是3个顶点的二维坐标。
  3. 表示数据类型,可选参数有gl.BYTE有符号的8位整数,gl.SHORT有符号的16位整数,gl.UNSIGNED_BYTE无符号的8位整数,gl.UNSIGNED_SHORT无符号的16位整数,gl.FLOAT32位IEEE标准的浮点数。
  4. 表示是否应该将整数数值归一化到特定的范围,对于类型gl.FLOAT此参数无效。
  5. 表示每次取数据与上次隔了多少位,0表示每次取数据连续紧挨上次数据的位置,WebGL会自己计算之间的间隔。
  6. 表示首次取数据时的偏移量,必须是字节大小的倍数。0表示从头开始取。

渲染

现在着色器程序 和数据都已经ready 了, 现在就差渲染了。 渲染之前和2d canvas 一样做一个清除画布的动作:

// 清除canvas
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT)
复制代码

我们用0、0、0、0清空画布,分别对应 r, g, b, alpha (红,绿,蓝,阿尔法)值, 所以在这个例子中我们让画布变透明了。

开启绘制三角形:

gl.drawArrays(gl.TRIANGLES, 0, 3)
复制代码
  1. 第一个参数表示绘制的类型
  2. 第二个参数表示从第几个顶点开始绘制
  3. 第三个参数表示绘制多少个点,缓冲中一共6个数据,每次取2个,共3个点

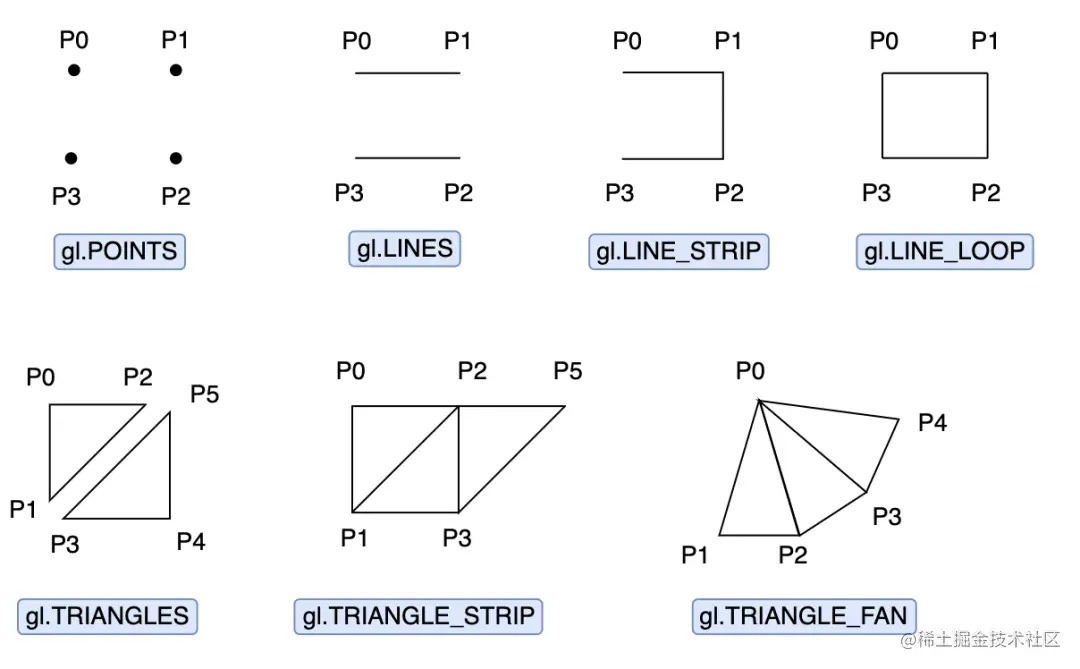

绘制类型共有下列几种 看图:

drawtype

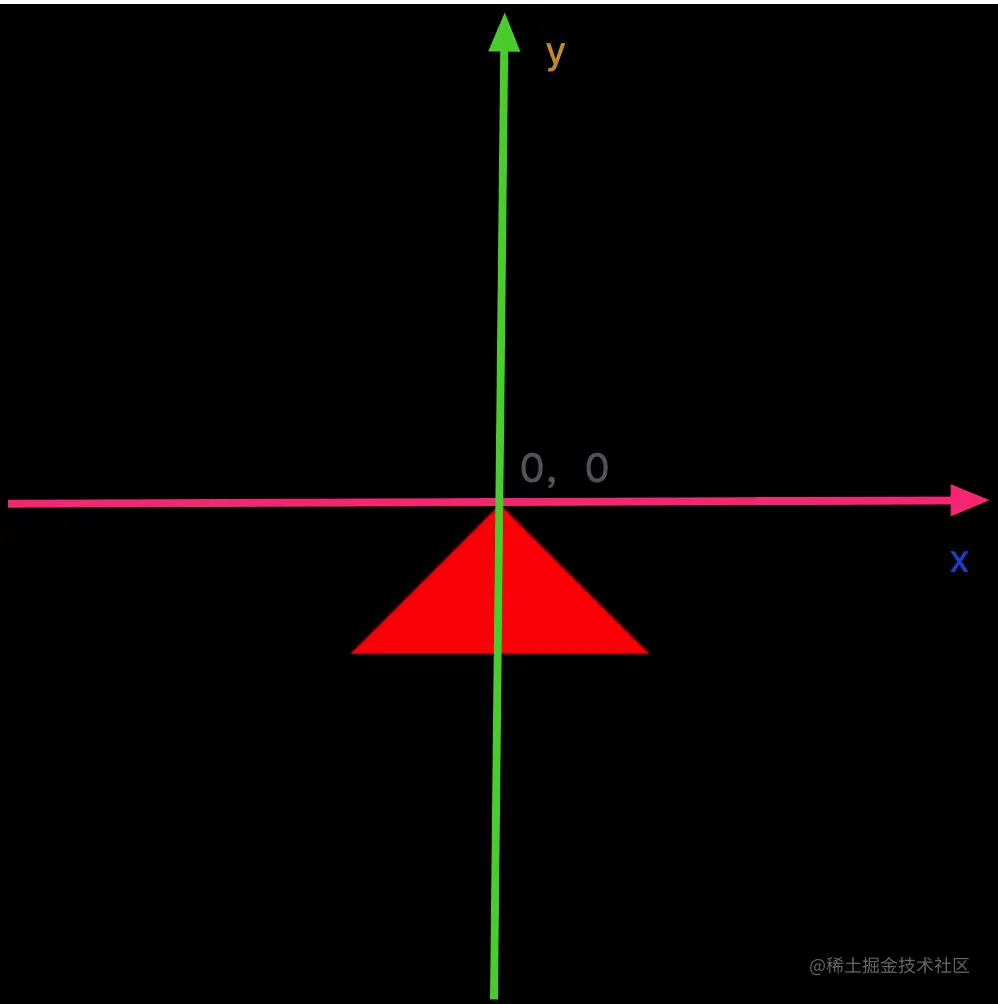

这里我们看下画面是不是一个红色的三角形 :

三角形截图

我们创建的数据是这样的:

画布的宽度是 500 * 500 转换出来的实际数据其实是这样的

0,0  ====>  0,0
-0.3, -0.3 ====> 175, 325
0.3, -0.3 ====>  325, 325
复制代码

矩阵的使用

有了静态的图形我们开始着色器,对三角形做一个缩放。

改写顶点着色器: 其实在顶点着色器上加一个全局变量 这就用到了 着色器的第二个属性 uniform

 const vertexShaderSource = `
  attribute vec4 a_position;
  // 添加矩阵代码
  uniform mat4 u_mat;
  void main() {
      gl_Position = u_mat * a_position;
  }
`
复制代码

然后和属性一样,我们需要找到 uniform 对应的位置:

const matlocation = gl.getUniformLocation(program, 'u_mat')
复制代码

然后初始化一个缩放举证:

// 初始化一个旋转矩阵。
  const mat = new Float32Array([
    Tx,  0.0, 0.0, 0.0,
    0.0,  Ty, 0.0, 0.0,
    0.0, 0.0,  Tz, 0.0,
    0.0, 0.0, 0.0, 1.0,
  ]);
复制代码

Tx, Ty, Tz 对应的其实就是 x y z 轴缩放的比例。

最后一步, 将矩阵应用到着色器上, 在画之前, 这样每个点 就可以✖️ 这个缩放矩阵了 ,所以整体图形 也就进行了缩放。

gl.uniformMatrix4fv(matlocation, false, mat)
复制代码

三个参数分别代表什么意思:

  1. 全局变量的位置
  2. 是否为转置矩阵
  3. 矩阵数据

OK 我写了三角形缩放的动画:

  let Tx = 0.1 //x坐标的位置
  let Ty = 0.1 //y坐标的位置
  let Tz = 1.0 //z坐标的位置
  let Tw = 1.0 //差值
  let isOver = true
  let step = 0.08
  function run() {
    if (Tx >= 3) {
      isOver = false
    }
    if (Tx <= 0) {
      isOver = true
    }
    if (isOver) {
      Tx += step
      Ty += step
    } else {
      Tx -= step
      Ty -= step
    }
    const mat = new Float32Array([
      Tx,  0.0, 0.0, 0.0,
      0.0,  Ty, 0.0, 0.0,
      0.0, 0.0,  Tz, 0.0,
      0.0, 0.0, 0.0, 1.0,
    ]);
    gl.uniformMatrix4fv(matlocation, false, mat)
    gl.drawArrays(gl.TRIANGLES, 0, 3)
​
    // 使用此方法实现一个动画
    requestAnimationFrame(run)
  }
复制代码

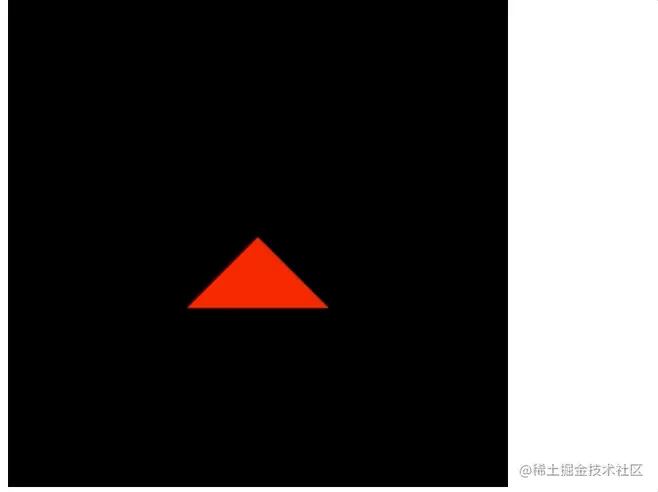

效果图如下:

缩放动画

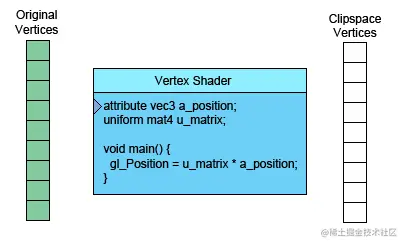

最后 给大家看一下webgl 内部是怎么搞的 一张gif 动画 :

vertex-shader-anim

原始的数据通过 顶点着色器 生成一系列 新的点。

变量的使用

说完矩阵了下面👇,我们开始说下着色器中的varying 这个变量 是如何和片元着色器进行联动的。

我们还是继续改造顶点着色器:

const vertexShaderSource = `
  attribute vec4 a_position;
  uniform mat4 u_mat;
  // 变量
  varying vec4 v_color;
  void main() {
      gl_Position = u_mat * a_position;
      v_color =  gl_Position * 0.5 + 0.5;
  }
`
复制代码

这里有一个小知识 , gl_Position 他的值范围是 -1 -1 但是片元着色 他是颜色 他的范围是 0 - 1 , 所以呢这时候呢,我们就要 做一个范围转换 所以为什么要 乘 0.5 在加上 0.5 了, 希望你们明白。

改造下片元着色器:

const fragmentShaderSource = `
    precision lowp float;
    varying vec4 v_color;
    void main() {
        gl_FragColor = v_color;
    }
`
复制代码

只要没一个像素点 改为由顶点着色器传过来的就好了。

我们看下这时候的三角形 变成啥样子了。

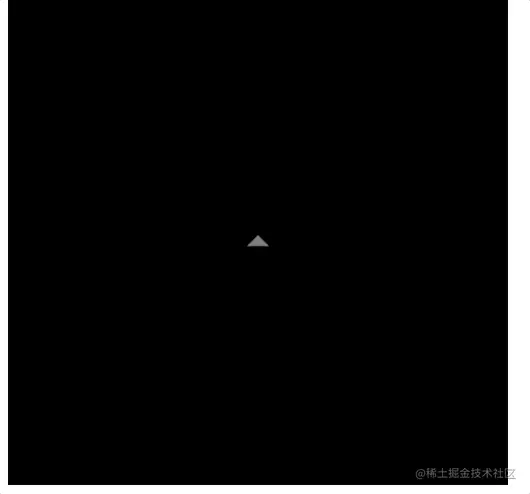

彩色三角形

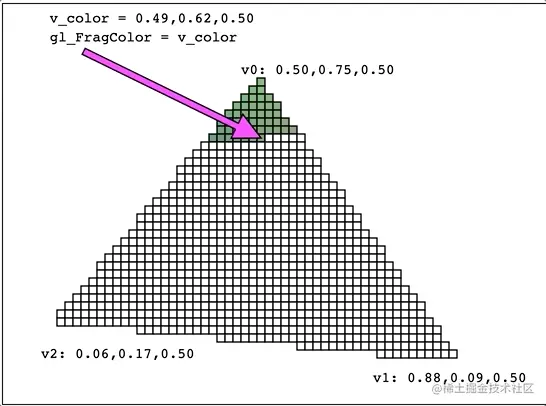

是不是变成彩色三角形了, 这里很多人就会问, 这到底是怎么形成呢, 本质是在三角形的三个顶点, 做线性插值的过程:

插值过程

总结

本篇文章大概是对webgl 做了一个基本的介绍, 和带你用几个简单的小例子 带你入门了glsl 语言, 你以为webgl 就这样嘛 那你就错了,其实有一个texture 我是没有讲的, 后面我去专门写一篇文章去将纹理贴图 , 漫反射贴图、 法线贴图。 希望你关注下我,不然找不到我了, 如果你觉得本篇文章对你有帮助的话,欢迎 点赞 、评论、收藏。 我们下期再见👋, 我是喜欢图形的Fly
