一、亮出效果

最近在线教育行业遭遇一点小波折，一些搜题、智能批改类的功能要下线。

退1024步讲，要不要自己做一个自动批改的功能啊？万一哪天孩子要用呢！

昨晚我做了一个梦，梦见我实现了这个功能，如下图所示：

功能简介： 作对了，能打对号；做错了，能打叉号；没做的，能补上答案。

醒来后，我环顾四周，赶紧再躺下，希望梦还能接上。

二、实现步骤

基本思路

其实，搞定两点就成，第一是能识别数字，第二是能切分数字。

首先得能认识5是5，这是前提条件，其次是能找到5、6、7、8这些数字区域的位置。

前者是图像识别，后者是图像切割。

对于图像识别，一般的套路是下面这样的（CNN卷积神经网络）：

graph LR
A[字符图片数据集] --> B(训练)-->C((训练结果))
D[字符图片]--输入-->C--识别输出-->E[字符值]

对于图像切割，一般的套路是下面的这样（横向纵向投影法）：

既然思路能走得通，那么咱们先搞图像识别。

要自己搞图像识别，得准备数据->训练数据并保存模型->使用训练模型预测结果。

2.1 准备数据

对于男友，找一个油嘴滑舌的花花公子，不如找一个闷葫芦IT男，亲手把他培养成你期望的样子。

咱们不用什么官方的mnist数据集，因为那是官方的，不是你的，你想要添加+-×÷它也没有。

有些通用的数据集，虽然很强大，很方便，但是一旦放到你的场景中，效果一点也不如你的愿。

只有训练自己手里的数据，然后自己用起来才顺手。更重要的是，我们享受创造的过程。

假设，我们只给口算做识别，那么我们需要的图片数据有如下几类：

索引：0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
字符：0 1 2 3 4 5 6 7 8 9  =  +  -  ×  ÷

如果能识别这些，基本上能满足整数的加减乘除运算了。

好了，图片哪里来？！

是啊，图片哪里来？

吓得我差点从梦里醒来，500万都规划好该怎么花了，居然双色球还没有选号！

梦里，一个老者跟我说，图片要自己生成。我问他如何生成，他呵呵一笑，消失在迷雾中……

仔细一想，其实也不难，打字我们总会吧，生成数字无非就是用代码把字写在图片上。

字之所以能展示，主要是因为有字体的支撑。

如果你用的是windows系统，那么打开 $C:\Windows\Fonts$ 这个文件夹，你会发现好多字体。

我们写代码调用这些字体，然后把它打印到一张图片上，是不是就有数据了。

而且这些数据完全是由我们控制的，想多就多，想少就少，想数字、字母、汉字、符号都可以，今天你搞出来数字识别，也就相当于你同时拥有了所有识别！想想还有点小激动呢！

看看，这就是打工和创业的区别。你用别人的数据相当于打工，你是不用操心，但是他给你什么你才有什么。自己造数据就相当于创业，虽然前期辛苦，你可以完全自己把握节奏，需要就加上，没用就去掉。

2.1.1 准备字体

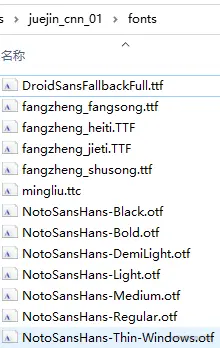

建一个fonts文件夹，从字体库里拷一部分字体放进来，我这里是拷贝了13种字体文件。

好的，准备工作做好了，肯定很累吧，休息休息休息，一会儿再搞！

2.1.2 生成图片

代码如下，可以直接运行。

from __future__ import print_function
from PIL import Image
from PIL import ImageFont
from PIL import ImageDraw
import os
import shutil
import time

#%% 要生成的文本
label_dict = {0: '0', 1: '1', 2: '2', 3: '3', 4: '4', 5: '5', 6: '6', 7: '7', 8: '8', 9: '9', 10: '=', 11: '+', 12: '-', 13: '×', 14: '÷'}

# 文本对应的文件夹，给每一个分类建一个文件
for value,char in label_dict.items():
    train_images_dir = "dataset"+"/"+str(value)
    if os.path.isdir(train_images_dir):
        shutil.rmtree(train_images_dir)
    os.makedirs(train_images_dir)

# %% 生成图片
def makeImage(label_dict, font_path, width=24, height=24, rotate = 0):

    # 从字典中取出键值对
    for value,char in label_dict.items():
        # 创建一个黑色背景的图片，大小是24*24
        img = Image.new("RGB", (width, height), "black")
        draw = ImageDraw.Draw(img)
        # 加载一种字体,字体大小是图片宽度的90%
        font = ImageFont.truetype(font_path, int(width*0.9))
        # 获取字体的宽高
        font_width, font_height = draw.textsize(char, font)
        # 计算字体绘制的x,y坐标，主要是让文字画在图标中心
        x = (width - font_width-font.getoffset(char)[0]) / 2
        y = (height - font_height-font.getoffset(char)[1]) / 2
        # 绘制图片，在那里画，画啥，什么颜色，什么字体
        draw.text((x,y), char, (255, 255, 255), font)
        # 设置图片倾斜角度
        img = img.rotate(rotate)
        # 命名文件保存，命名规则：dataset/编号/img-编号_r-选择角度_时间戳.png
        time_value = int(round(time.time() * 1000))
        img_path = "dataset/{}/img-{}_r-{}_{}.png".format(value,value,rotate,time_value)
        img.save(img_path)

# %% 存放字体的路径
font_dir = "./fonts"
for font_name in os.listdir(font_dir):
    # 把每种字体都取出来，每种字体都生成一批图片
    path_font_file = os.path.join(font_dir, font_name)
    # 倾斜角度从-10到10度，每个角度都生成一批图片
    for k in range(-10, 10, 1):
        # 每个字符都生成图片
        makeImage(label_dict, path_font_file, rotate = k)

上面纯代码不到30行，相信大家应该能看懂！~~看不懂不是我的读者。~~

核心代码就是画文字。

draw.text((x,y), char, (255, 255, 255), font)

翻译一下就是：使用某字体在黑底图片的(x,y)位置写白色的char符号。

核心逻辑就是三层循环。

graph TD
A[字体库] --取一种字体--> B[角度库]--取一个角度-->C[字符库]--取一个字符-->D[写到图片上]
D--再来一次-->A
D--再来一次-->B
D--再来一次-->C

如果代码你运行的没有问题，最终会生成如下结果：

好了，数据准备好了。总共15个文件夹，每个文件夹下对应的各种字体各种倾斜角的字符图片3900个（字符15类×字体13种×角度20个），图片的大小是24×24像素。

有了数据，我们就可以再进行下一步了，下一步是训练和使用数据。
