前介

讲解前我想先问大家一个问题。 jar 与 dex 文件他们俩到底是啥关系呢？

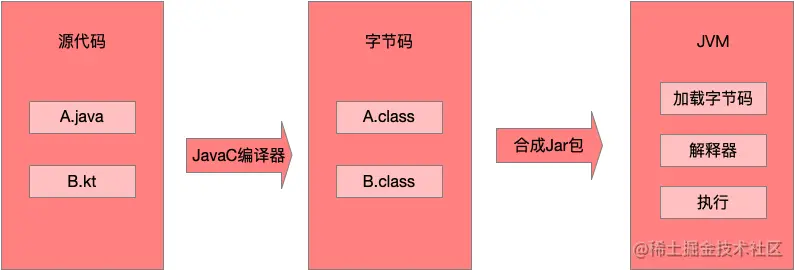

  1. jar 是给 JVM 运行的字节码文件包。
  2. dex 是 Dalvik&ART 运行的字节码文件包。

其实 jar 与 dex 根本上就是2个东西。只是 Andorid 的第一个开发语言是 Java 而 Java 的字节码文件是 class（对应合集 Jar 包）。

因此 Google 爸爸，对 Java 生成的 Jar 包做了一次优化(好像是法律原因)，变成了 Dalvik&ART 认识的字节码文件 Dex。

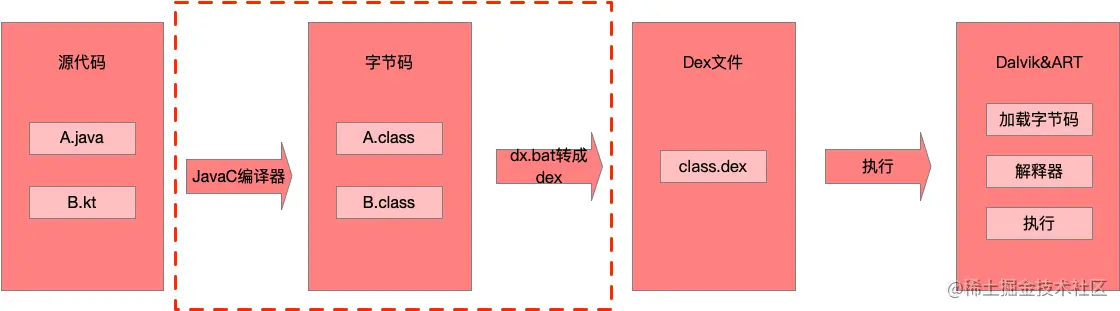

其实有时候我想红色框框的过程其实没啥用，如果 Android 第一开发语言不是 Java，这个过程会不会就不存在了呢？或者新的编译器可以直接将 N个 Java 文件，直接编译成一个 dex 文件。

插装

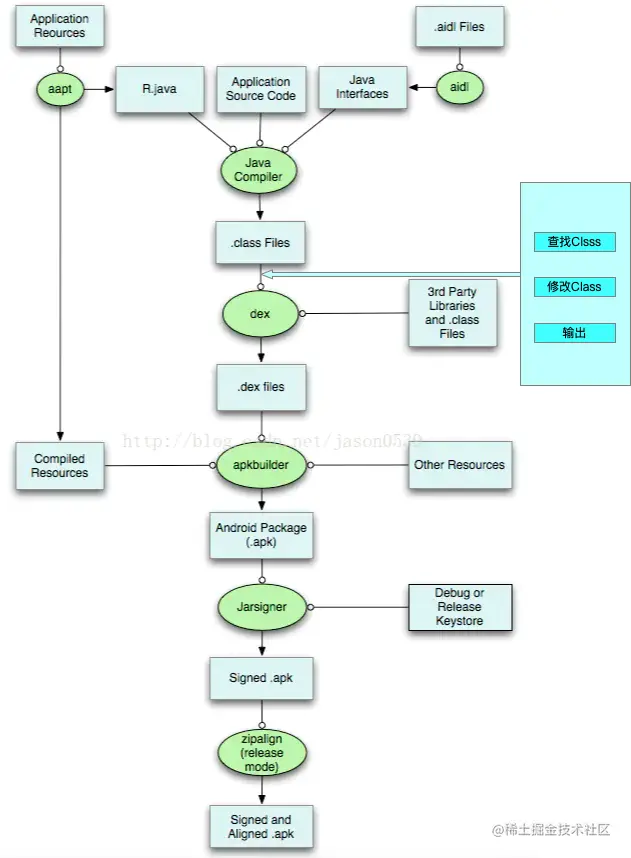

前几年非常火的一项技术 面向切面编程，在 Apk 编译过程中，得到 class 字节码，然后通过 ASM 库对 class 字节码进行修改 。

前面说了 Andorid 的字节码产物，除了 class (jar) 还有 dex，哪我们能不能通过修改 dex完成插装过程呢？

Dex 结构

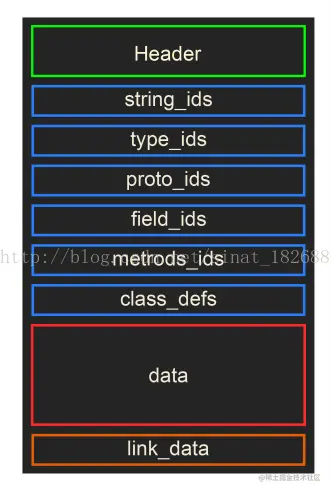

前面说了 Dex 是通过 Jar 优化过来的。相对于 Jar 里面是多个 class 单独文件（Zip包）。但是优化后的 Dex 并没有多个文件一说，他按照一种定义的结构，通过长度&偏移量计算出每个类或方法数据。(下图为Dex的文件结构)

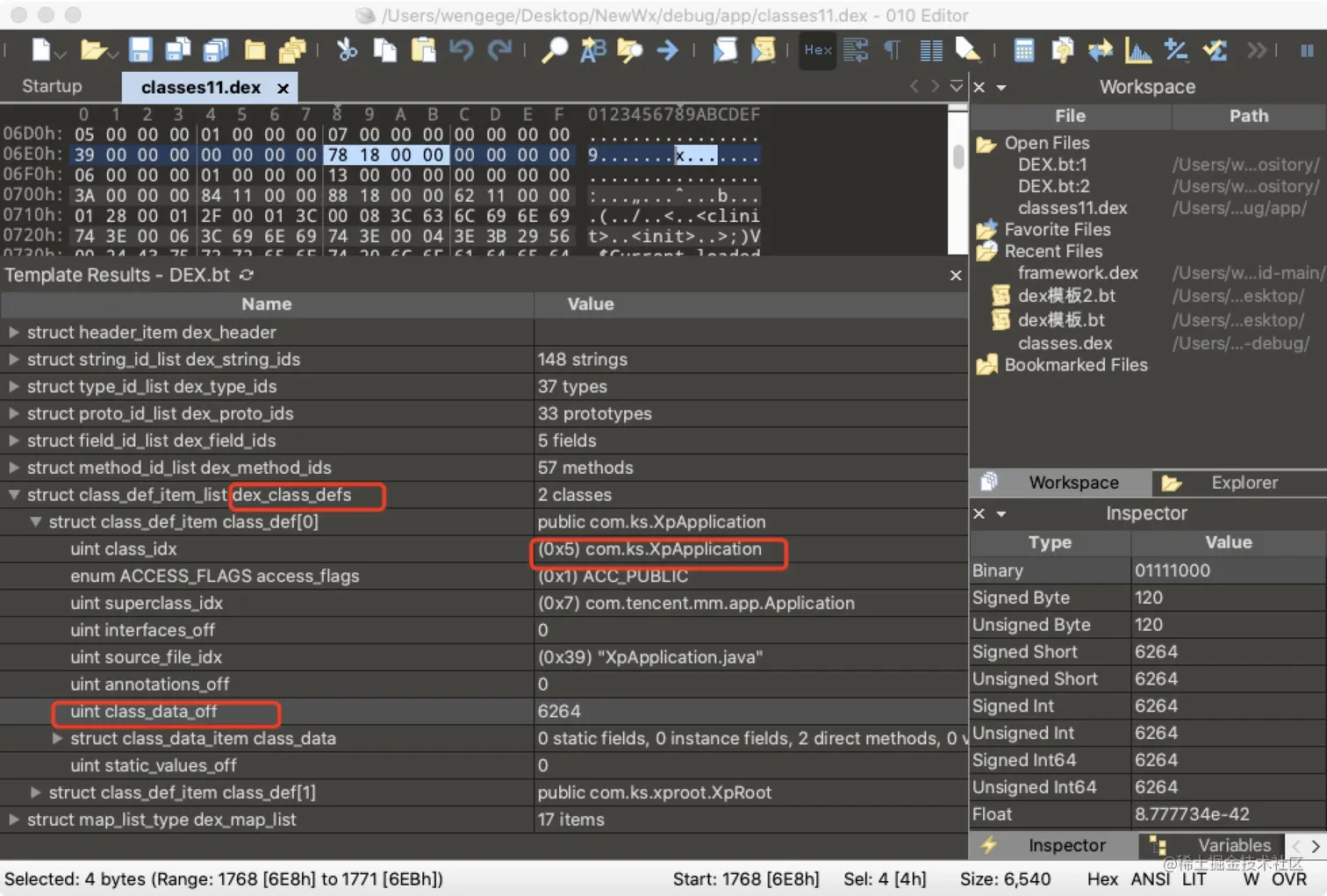

举个简单的例子，我们例如 Dex 文件中有个 A 类，我们能在 class_defs 中找到这个类的数据总长度与在 data 去的数据偏移量，然后就能从 data 中读取出这个类的信息。

详细细节可以看 blog.csdn.net/sinat_18268… 这篇文章。

修改Dex

我们知道ASM是修改 class 字节码的库，那有没有修改 dex 的库呢？通过查看 Apktool 源码，我们发现了另外一个强大的库 smali 它提供了 dex 的解析与 smali 的相互转换.

解析 dex 主要用到 dexlib2

学习dexlib2

我们来简单的学习下解析 Dex 的方法（其实解析简单，主要难的是如何增删改查指令，因为会用到寄存器相关的知识）。

遍历dex的类

fun openDex(path: String): org.jf.dexlib2.iface.DexFile {
    // 1. 加载一个 dex
    val dexBackedDexFile =
        DexFileFactory.loadDexFile(File(path), Opcodes.getDefault())
    // 2. 创建一个 dex Rewriter 重写器
    val dexWriter = DexRewriter(object : RewriterModule() {})
    // 3. 读取 dex
    val newDexFile = dexWriter.dexFileRewriter.rewrite(dexBackedDexFile)

    // 4. 获取dex的所有class 遍历
    for (classDef in newDexFile.classes) {
        print("${classDef.type}  ${classDef.superclass}  ${classDef.accessFlags}")
    }

    return newDexFile
}

修改dex类

我们简单的将一个dex中所有类中的 exemptAll 方法名，变更成 testExemptAll 方法名。

private fun changeMethodName() {
    // 1. 读取dex
    val dexBackedDexFile =
        DexFileFactory.loadDexFile(File("/Users/wengege/Desktop/NewWx/classes-3.0.dex"), Opcodes.getDefault())
    // 2. 创建dex重写器
    val dexWriter = DexRewriter(object : RewriterModule() {
        override fun getMethodRewriter(rewriters: Rewriters): Rewriter<Method> {
            return Rewriter {
                // 3. 如果有一个方法的昵称是 exemptAll
                if (it.name == "exemptAll") {
                    object : MethodWrapper(it) {
                        // 将方法名变成 testExemptAll
                        override fun getName(): String {
                            return "testExemptAll"
                        }
                    }
                } else {
                    it
                }
            }
        }
    })
    // 4. 读写器开始工作
    val newDexFile = dexWriter.dexFileRewriter.rewrite(dexBackedDexFile)
    // 5. 将改后的dex写入文件
    DexFileFactory.writeDexFile("/Users/wengege/Desktop/NewWx/new.dex", newDexFile)
}

合并2个dex

private fun margeDex() {
    // 1. 创建 dex pool
    val dexPool = DexPool(Opcodes.getDefault())
    // 2. 打开dex1
    val d1 = openDex("/Users/wengege/Desktop/NewWx/classes-3.0.dex")
    // 3. 打开dex2
    val d2 = openDex("/Users/wengege/Desktop/NewWx/weixin807android1920/classes10.dex")
    // 4. 遍历dex1的所有类
    for (classDef in d1.classes) {
        // 5. 将类写入 dexPool
        dexPool.internClass(classDef);
    }
    // 6. 遍历dex2的所有类
    for (classDef in d2.classes) {
        // 7. 遍历dex2的所有类
        dexPool.internClass(classDef);
    }
    // 7. 写出合并的dex
    dexPool.writeTo(FileDataStore(File("/Users/wengege/Desktop/NewWx/marge.dex")));
}

开始实战开发XpRoot

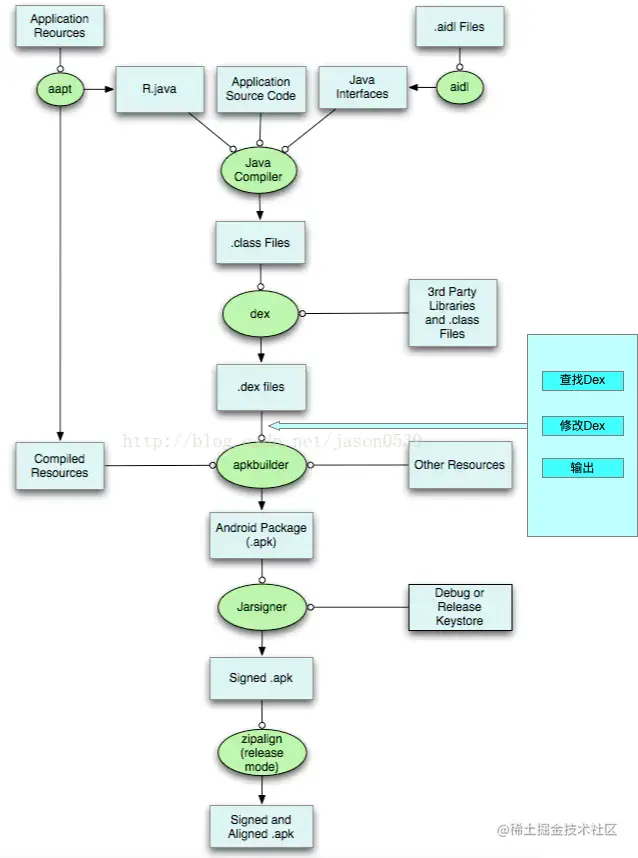

前面我讲解了，通过 dexlib2 可以实现 dex 修改。思考下以前的 ASM 是操作的 class，所以我们一般操作的都是 apk 生成前的产物。
那如果是修改 dex 呢？是不是就能直接操作 apk 了呢？

换句话说我们改造的时机靠后了，可以改造的范围也变大了。也就是说任意 App 我们都可以改造了（包括第三方的App）。

Hook

whale 和 SandHook 都是基于应用的 Hook 框架，可以通过它来实现拦截应用中的方法。

那如果我们把这个框架注入到第三方的 apk 中，是不是就说我们有了篡改这些 App 的手段呢？

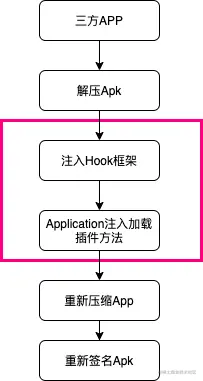

方案定制

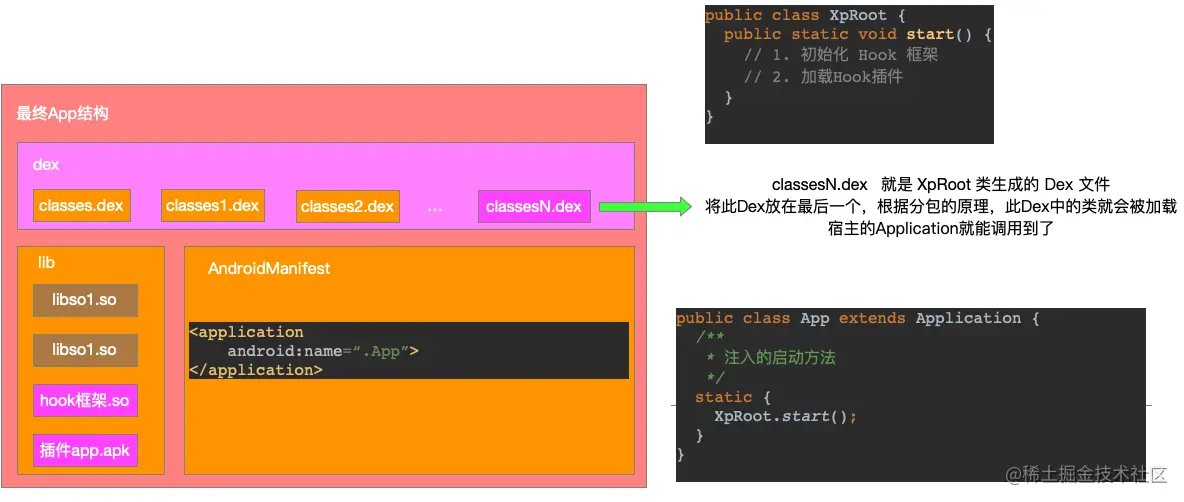

其实最难的部分是红色框框部分。

开始敲代码

都准备好啦，接下来我们开始

解压Apk

companion object{
    private const val DATA_PATTERN = "yyyy-MM-dd HH:mm:ss";
    private val sdf = SimpleDateFormat(DATA_PATTERN);
}

override fun execute(): File {
    val apk = File(apkPath)
    if (!apk.exists()) {
        throw RuntimeException("宿主APP不存在")
    }
    val dirName = if (IS_DEBUG) {
        "debug"
    } else {
        sdf.format(Date())
    }
    val parent = File(apk.parent, "${File(apkPath).name.getBaseName()}-${dirName}")
    if (parent.exists()) {
        FileUtils.delete(parent)
    }
    val dir = File(parent, "app")
    dir.mkdirs()
    ZipUtils.unzipFile(apk, dir)
    return dir
}


override fun complete(result: File) {
    Log.d("wyz", "解压APP完成:${result.absolutePath}")
}
}

将加载核心Dex追到classesN

/**
 * 增加调用入口的dex方法
 */
class CopyAppendDexTask(val unZipDir: File) : Task<File, File>() {
    companion object {
        private const  val DEX_FILE = "xp_call_core.dex"
    }

    override fun execute(): File {
        val dexSize = unZipDir.listFiles().filter { it.name.endsWith(".dex") }.size
        Log.d("CopyAppendDexTask", "当前dex的个数为 $dexSize")
        val dexFileStream = Thread.currentThread().contextClassLoader.getResourceAsStream(DEX_FILE)
        // 文件写入
        val appendDexFile = File(unZipDir, "classes${dexSize + 1}.dex").apply {
            writeBytes(dexFileStream.readBytes())
        }
        return appendDexFile
    }

    override fun complete(result: File) {
    }
}

解析AndroidManifest获取Application

class GetApplicationTask(val apkFile: File) : Task<File, String>() {
    companion object {
        const val ANDROID_MANIFEST = "AndroidManifest.xml"
    }

    override fun execute(): String {
        val manifestInput = File(apkFile, ANDROID_MANIFEST).inputStream()
        val value = ManifestParser.parseManifestFile(manifestInput)
        val applicationName = value.applicationName
        val packageName = value.packageName
        return applicationName
    }

    override fun complete(result: String) {
        Log.d("GetApplicationTask", "获取到 application $result")
    }

}

宿主Application增加静态代码块

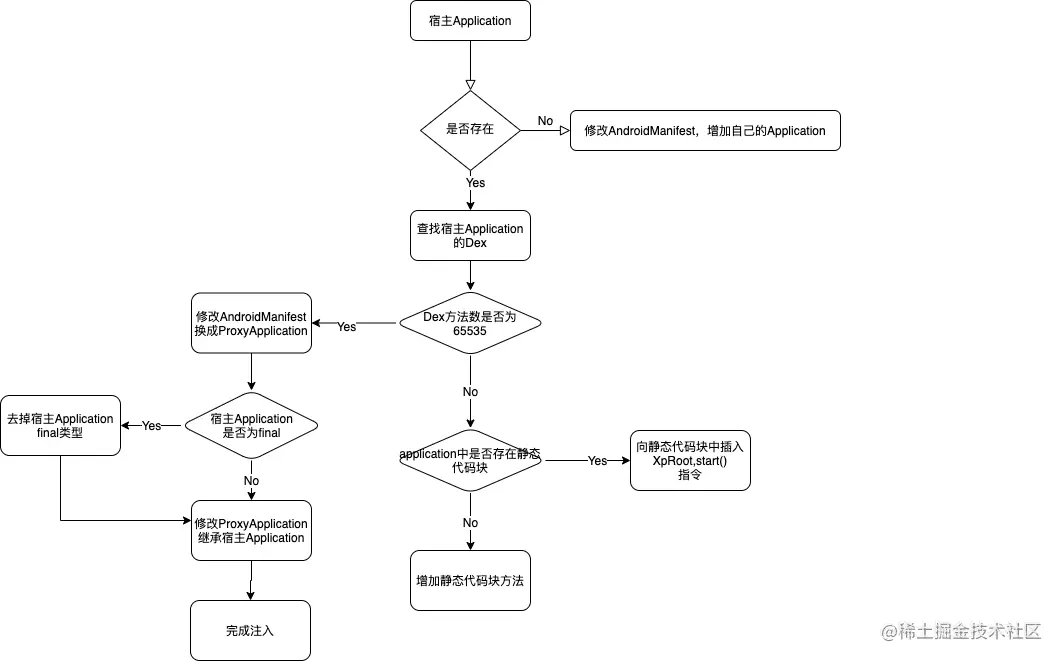

这里就要分2种情况了。Application存在与不存在的情况。来个流程图吧！

/**
 * 构建静态代码块的 Mehtod
 *    static {
 *     XpRoot.start();
 *    }
 */
public static Method buildStaticContextMethod(String className) {
    ArrayList<ImmutableInstruction> instructions = Lists.newArrayList(
            ImmutableInstructionFactory.INSTANCE.makeInstruction35c(Opcode.INVOKE_STATIC, 0, 0, 0, 0, 0, 0, getStaticContextMethodRef()),
            ImmutableInstructionFactory.INSTANCE.makeInstruction10x(Opcode.RETURN_VOID)
    );
    ImmutableMethodImplementation methodImpl = new ImmutableMethodImplementation(0, instructions, null, null);
    return new ImmutableMethod(className, "<clinit>", new ArrayList<>(), "V", AccessFlags.STATIC.getValue() | AccessFlags.CONSTRUCTOR.getValue(), null, null, methodImpl);
}

/**
 * 原有的静态代码块插入
 * XpRoot.start() 方法
 */
public static Method buildStaticContextMethod(String className, Method mehtod) {
    ArrayList<Instruction> instructions = Lists.newArrayList(
            ImmutableInstructionFactory.INSTANCE.makeInstruction35c(Opcode.INVOKE_STATIC, 0, 0, 0, 0, 0, 0, getStaticContextMethodRef())
    );
    MethodImplementation implementation = mehtod.getImplementation();
    MethodImplementation newImplementation = null;
    if (implementation != null) {
        int registerCount = implementation.getRegisterCount();
        for (Instruction instruction : mehtod.getImplementation().getInstructions()) {
            instructions.add(instruction);
        }
        newImplementation = new ImmutableMethodImplementation(registerCount, instructions, implementation.getTryBlocks(), implementation.getDebugItems());
    }

    return new ImmutableMethod(className, mehtod.getName(), mehtod.getParameters(), mehtod.getReturnType(), mehtod.getAccessFlags(), mehtod.getAnnotations(),
            mehtod.getHiddenApiRestrictions(), newImplementation);
}

由于代码逻辑过长，请自行查看 ModifyApplicationDexTask 逻辑。

坑1

本以为这样的一个这样的思路是没有问题的。但是测试过程中遇到个大坑。

Caused by: org.jf.util.ExceptionWithContext: Error while writing instruction at code offset 0x2
	at org.jf.dexlib2.writer.DexWriter.writeCodeItem(DexWriter.java:1320)
	at org.jf.dexlib2.writer.DexWriter.writeDebugAndCodeItems(DexWriter.java:1043)
	... 27 more
Caused by: org.jf.util.ExceptionWithContext: Unsigned short value out of range: 65536
	at org.jf.dexlib2.writer.DexDataWriter.writeUshort(DexDataWriter.java:116)
	at org.jf.dexlib2.writer.InstructionWriter.write(InstructionWriter.java:356)
	at org.jf.dexlib2.writer.DexWriter.writeCodeItem(DexWriter.java:1280)
	... 28 more

看上面的日志，应该是说 Dex 方法数超了 65535。

原因由于宿主的 Application 存在的 Dex 方法数为 65535，我增加了个 XpRoot.start() 方法，超过了 Dex 的最大方法数导致 Dex 不对。

思考下，解决 65535 问题，只有多 Dex 好像别无它法。

因此我们的思路是创建 ProxyApplication （负责初始化Hook框架&加载插件） ，然后让 ProxyApplication 继承宿主 Application。然后修改 AndroidManifest 的 application 为 ProxyApplication。

这里要注意个点，宿主的Application如果为 final 修饰要去掉，因为我要 ProxyApplication 继承宿主 Application。

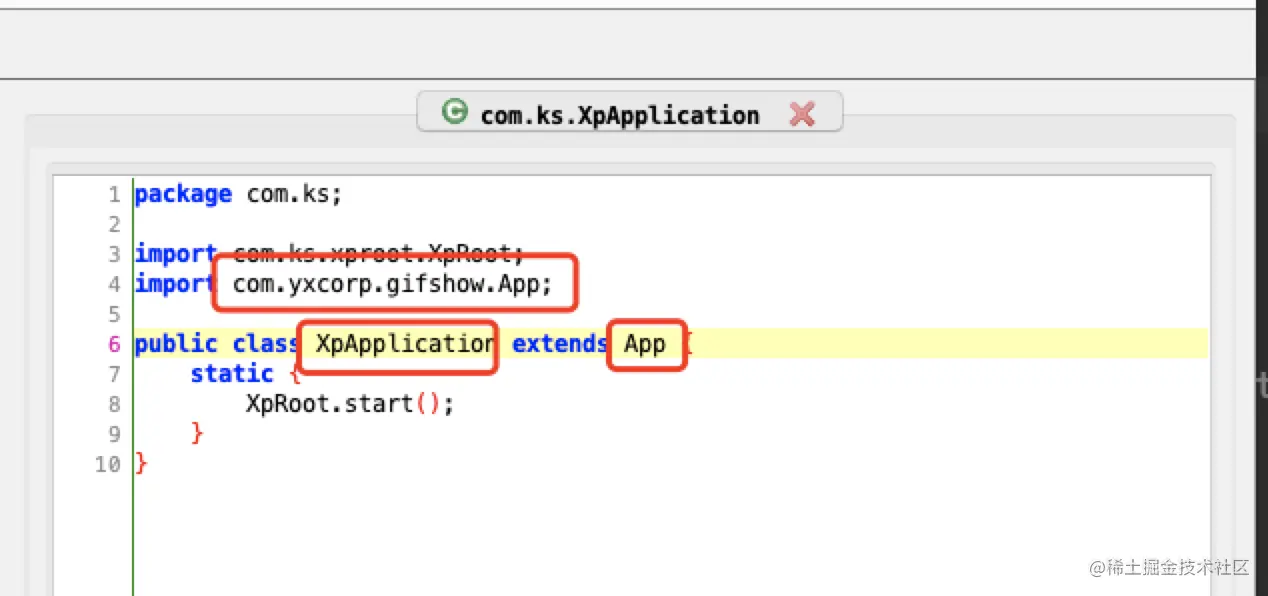

看看结果，完美！！

来是骡子是马 Run 一下。

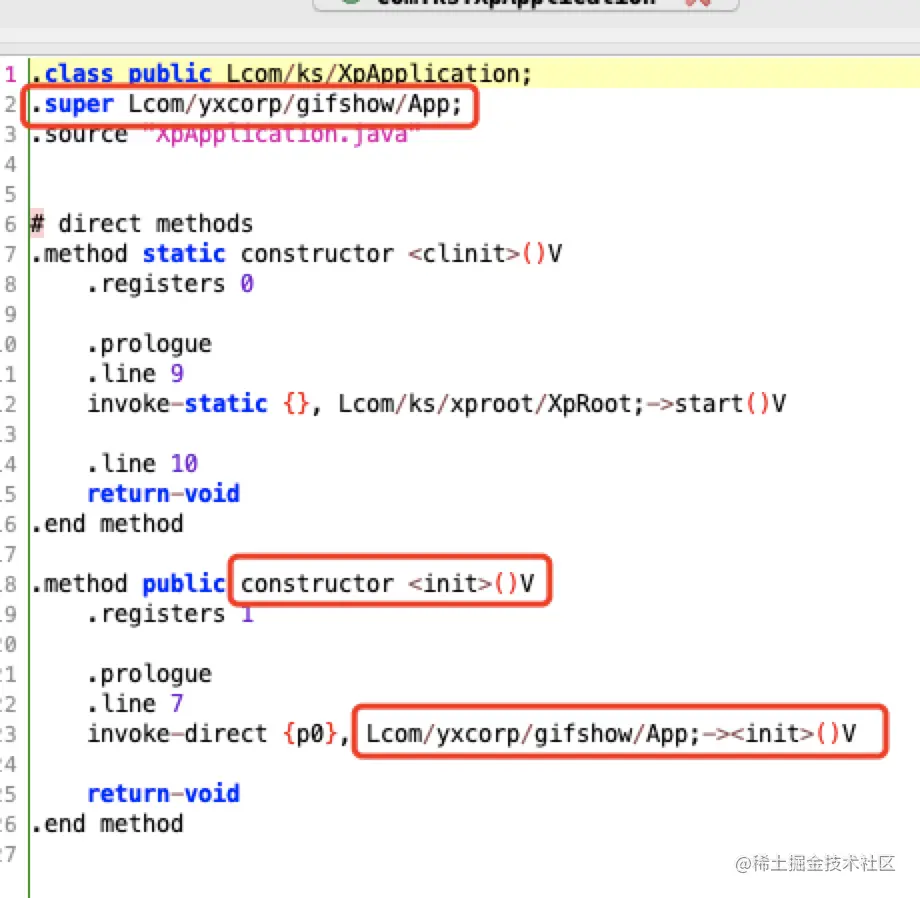

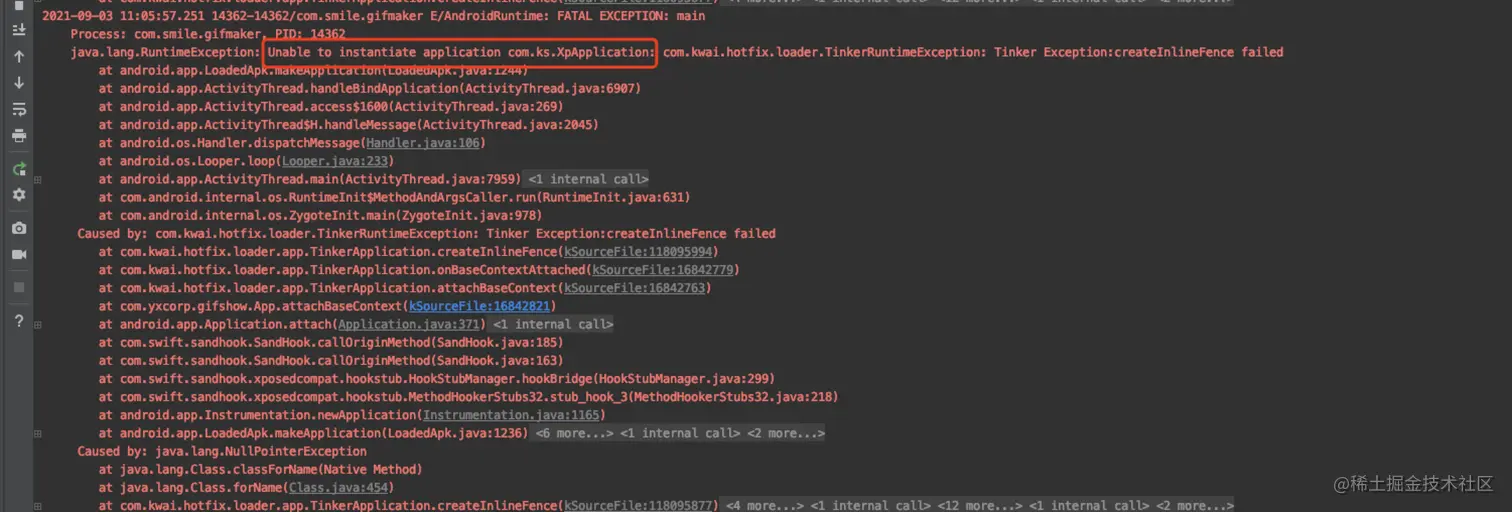

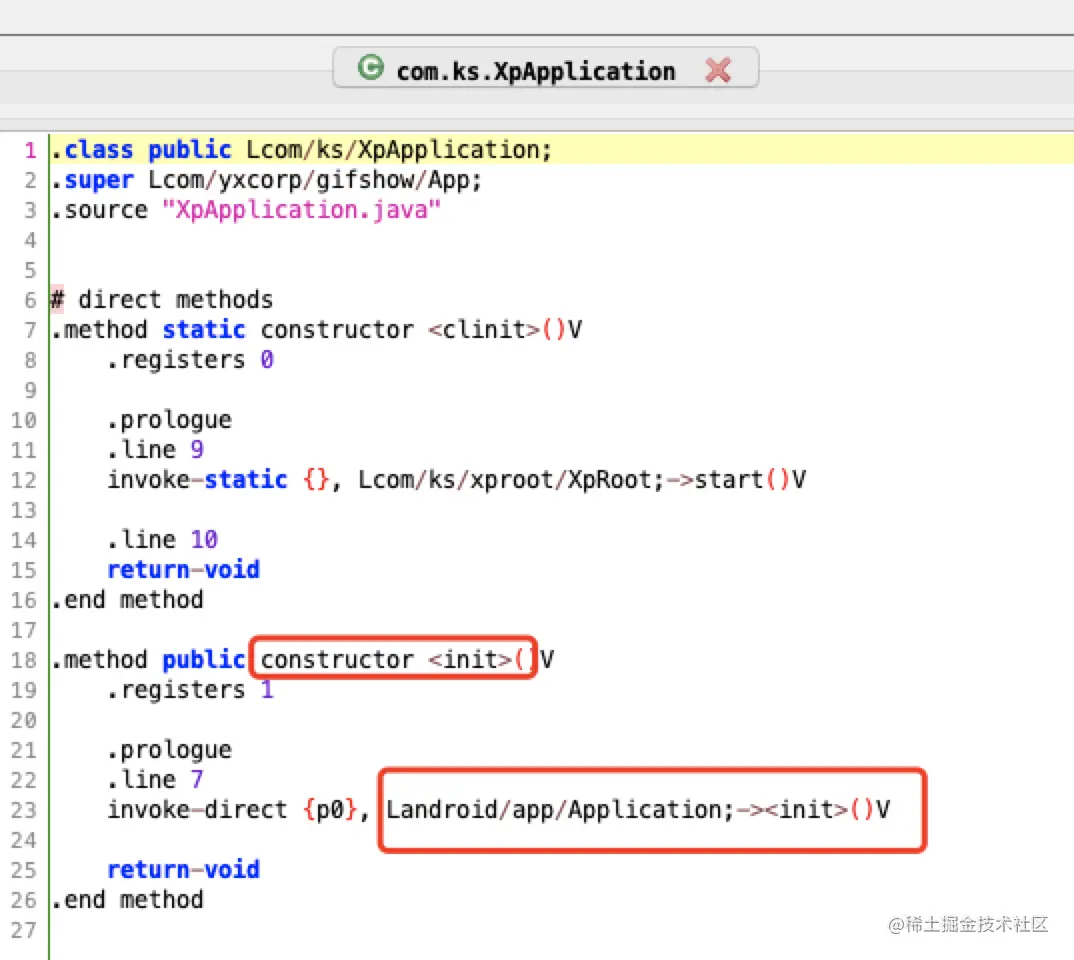

看日志宿主的 Application 已经创建了，但是好像没有创建成功。构造方法错了？？？看下 smali 代码。

我去还真是！！由于我换了 ProxyApplication 的父类，因此默认的构造方法也要换父类的。
找到问题了继续改造代码，将原有的 super() 执行真正继承类的 super（）。

// 自己的application
val changeClassDef = ClassDefWrapper(it)
// 让我的 application 继承宿主的application
changeClassDef.setSupperClass(applicationDexFile.appClassDef.type)

// 因为改了父类 因此默认的构造方法 调用的 super 方法也要改
// 1. 查找默认无参构造方法
var defaultInitMethod: Method? = null
for (method in changeClassDef.originDirectMethods) {
    if (method.parameters.size == 0 && method.name == "<init>" && method.returnType == "V") {
        defaultInitMethod = method
    }
}
if (defaultInitMethod != null) {
    // 构建新的构造方法
    val newInitMethod = changeInitSuperMethod(changeClassDef.type, defaultInitMethod, changeClassDef.superclass)
    // 把原来的从集合中删除掉
    changeClassDef.originDirectMethods.remove(defaultInitMethod)
    // 在增加新的
    changeClassDef.originDirectMethods.add(newInitMethod)
}

看看结果对吗？

擦屁股

代码改造完成了，该注入的也注入了，该趟的坑也趟玩了！！ 只需要重新压缩 App，在签名 App 就行了。

// 重新压缩App
val unsignedApp = ZipTask(unApkFile).call()
// 重新签名
SignApkTask(unsignedApp).call()

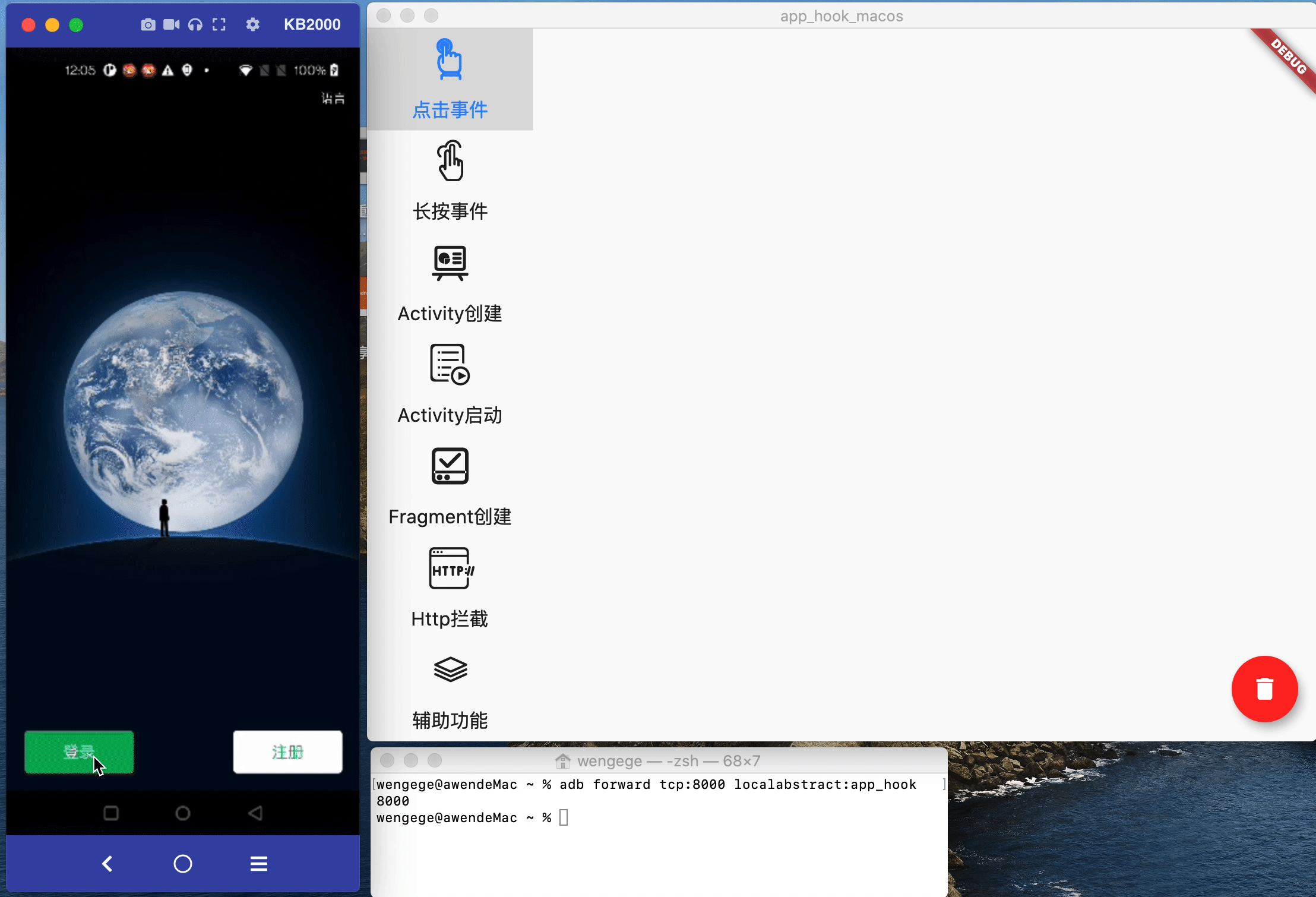

验收成果

我曾经开源过一个通过 Xposed 拦截 App 一些关键方法，方便用户调试的应用 AppHook

今天就用它来测试，并注入到微信中测试下。

由于以前开源的 AppHook 存在控制，这次是将模块注入到了App中，因此需要改造下代码。

只需要改下 Core xposedHook 去除掉判断依据就可以啦！

object Core  {
    fun xposedHook(classLoader: ClassLoader) {
        if (isHook) return
        isHook = true
        MethodHook
            .Builder()
            .setClass(Application::class.java)
            .methodName("onCreate")
            .afterHookedMethod {
                val app = it.thisObject as Application
                appHook(app)
            }
            .build()
            .execute()
    }
}

源代码&使用

Github 素质三连

Thanks
