浅析Android Binder机制

一、正文之前需要说的Binder

1.概念:

一句话,Binder是一种进程间通信机制

2.Android为什么选择Binder

Android 系统是基于 Linux 内核的,Linux 已经提供了管道、消息队列、共享内存和 Socket 等 IPC 机制。那为什么 Android 还要提供 Binder 来实现 IPC 呢?主要是基于性能、稳定性和安全性几方面的原因。

3.性能

首先说说性能上的优势。Socket 作为一款通用接口,其传输效率低,开销大,主要用在跨网络的进程间通信和本机上进程间的低速通信。消息队列和管道采用存储-转发方式,即数据先从发送方缓存区拷贝到内核开辟的缓存区中,然后再从内核缓存区拷贝到接收方缓存区,至少有两次拷贝过程。共享内存虽然无需拷贝,但控制复杂,难以使用。Binder 只需要一次数据拷贝,性能上仅次于共享内存。

4.稳定性

Binder 基于 C/S 架构,客户端(Client)有什么需求就丢给服务端(Server)去完成,架构清晰、职责明确又相互独立,自然稳定性更好。共享内存虽然无需拷贝,但是控制负责,难以使用。从稳定性的角度讲,Binder 机制是优于内存共享的。

5.安全性

另一方面就是安全性。Android 作为一个开放性的平台,市场上有各类海量的应用供用户选择安装,因此安全性对于 Android 平台而言极其重要。作为用户当然不希望我们下载的 APP 偷偷读取我的通信录,上传我的隐私数据,后台偷跑流量、消耗手机电量。传统的 IPC 没有任何安全措施,完全依赖上层协议来确保。首先传统的 IPC 接收方无法获得对方可靠的进程用户ID/进程ID(UID/PID),从而无法鉴别对方身份。Android 为每个安装好的 APP 分配了自己的 UID,故而进程的 UID 是鉴别进程身份的重要标志。传统的 IPC 只能由用户在数据包中填入 UID/PID,但这样不可靠,容易被恶意程序利用。可靠的身份标识只有由 IPC 机制在内核中添加。其次传统的 IPC 访问接入点是开放的,只要知道这些接入点的程序都可以和对端建立连接,不管怎样都无法阻止恶意程序通过猜测接收方地址获得连接。同时 Binder 既支持实名 Binder,又支持匿名 Binder,安全性高。\

二、Linux 下传统的进程间通信原理

\

1.涉及几个概念:

  • 进程隔离
    简单的说就是操作系统中,进程与进程间内存是不共享的。两个进程就像两个平行的世界,A 进程没法直接访问 B 进程的数据,这就是进程隔离的通俗解释。A 进程和 B 进程之间要进行数据交互就得采用特殊的通信机制:进程间通信(IPC)。
  • 进程空间划分现在操作系统都是采用的虚拟存储器,对于 32 位系统而言,它的寻址空间(虚拟存储空间)就是 2 的 32 次方,也就是 4GB。操作系统的核心是内核,独立于普通的应用程序,可以访问受保护的内存空间,也可以访问底层硬件设备的权限。为了保护用户进程不能直接操作内核,保证内核的安全,操作系统从逻辑上将虚拟空间划分为用户空间(User Space)和内核空间(Kernel Space)。针对 Linux 操作系统而言,将最高的 1GB 字节供内核使用,称为内核空间;较低的 3GB 字节供各进程使用,称为用户空间。
  • 系统调用:用户态与内核态
    虽然从逻辑上进行了用户空间和内核空间的划分,但不可避免的用户空间需要访问内核资源,比如文件操作、访问网络等等。为了突破隔离限制,就需要借助系统调用来实现。系统调用是用户空间访问内核空间的唯一方式,保证了所有的资源访问都是在内核的控制下进行的,避免了用户程序对系统资源的越权访问,提升了系统安全性和稳定性。

Linux 使用两级保护机制:0 级供系统内核使用,3 级供用户程序使用。
当一个任务(进程)执行系统调用而陷入内核代码中执行时,称进程处于内核运行态(内核态)。此时处理器处于特权级最高的(0级)内核代码中执行。当进程处于内核态时,执行的内核代码会使用当前进程的内核栈。每个进程都有自己的内核栈。
当进程在执行用户自己的代码的时候,我们称其处于用户运行态(用户态)。此时处理器在特权级最低的(3级)用户代码中运行。

2.传统通信原理简述

通常的做法是消息发送方将要发送的数据存放在内存缓存区中,通过系统调用进入内核态。然后内核程序在内核空间分配内存,开辟一块内核缓存区,调用 copy_from_user() 函数将数据从用户空间的内存缓存区拷贝到内核空间的内核缓存区中。同样的,接收方进程在接收数据时在自己的用户空间开辟一块内存缓存区,然后内核程序调用 copy_to_user() 函数将数据从内核缓存区拷贝到接收进程的内存缓存区。这样数据发送方进程和数据接收方进程就完成了一次数据传输,我们称完成了一次进程间通信。
如下图:

3.传统的 IPC 通信方式缺点\

  • 性能低下,一次数据传递需要经历:内存缓存区 –> 内核缓存区 –> 内存缓存区,需要 2 次数据拷贝;
  • 接收数据的缓存区由数据接收进程提供,但是接收进程并不知道需要多大的空间来存放将要传递过来的数据,因此只能开辟尽可能大的内存空间或者先调用 API 接收消息头来获取消息体的大小,这两种做法不是浪费空间就是浪费时间。

三、Binder跨进程通信原理

1.涉及几个概念:

  • 动态内核可加载模块
    模块是具有独立功能的程序,它可以被单独编译,但是不能独立运行。它在运行时被链接到内核作为内核的一部分运行。这样,Android 系统就可以通过动态添加一个内核模块运行在内核空间,用户进程之间通过这个内核模块作为桥梁来实现通信。在 Android 系统中,这个运行在内核空间,负责各个用户进程通过 Binder 实现通信的内核模块就叫 Binder 驱动(Binder Dirver)。
  • 内存映射
    Binder IPC 机制中涉及到的内存映射通过 mmap() 来实现,mmap() 是操作系统中一种内存映射的方法。内存映射简单的讲就是将用户空间的一块内存区域映射到内核空间。映射关系建立后,用户对这块内存区域的修改可以直接反应到内核空间;反之内核空间对这段区域的修改也能直接反应到用户空间。
    内存映射能减少数据拷贝次数,实现用户空间和内核空间的高效互动。两个空间各自的修改能直接反映在映射的内存区域,从而被对方空间及时感知。也正因为如此,内存映射能够提供对进程间通信的支持。

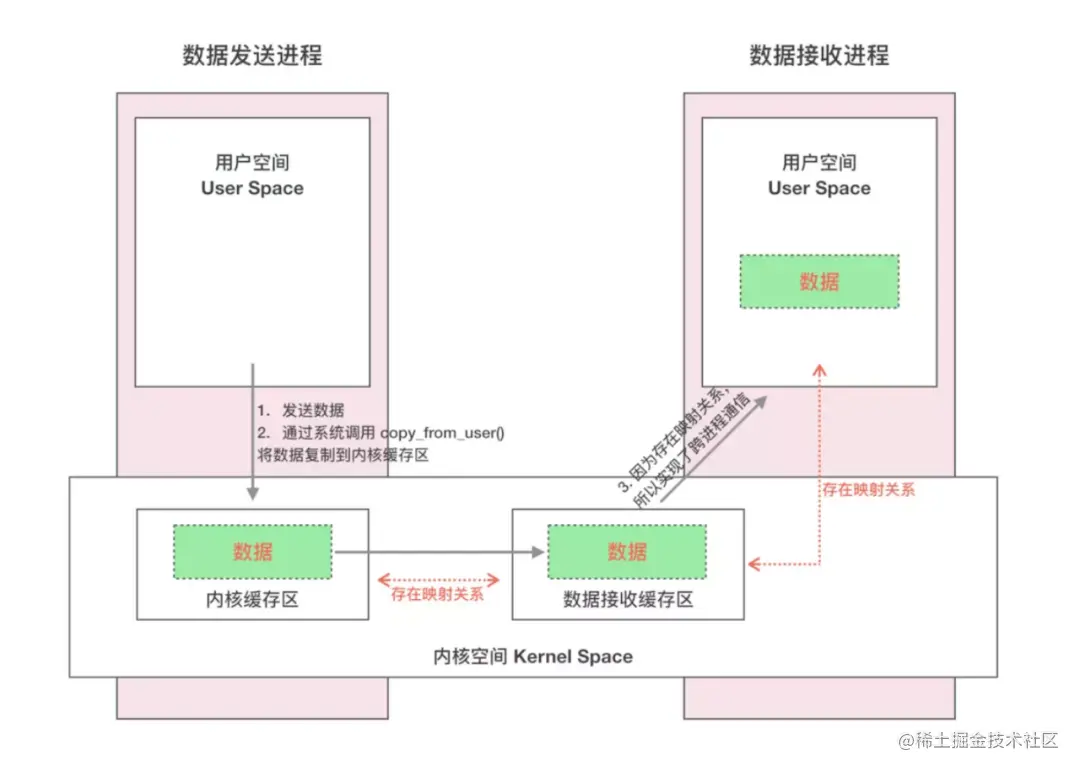

2.Binder IPC 实现步骤:

  • 首先 Binder 驱动在内核空间创建一个数据接收缓存区;
  • 接着在内核空间开辟一块内核缓存区,建立内核缓存区和内核中数据接收缓存区之间的映射关系,以及内核中数据接收缓存区和接收进程用户空间地址的映射关系;
  • 发送方进程通过系统调用 copy_from_user() 将数据 copy 到内核中的内核缓存区,由于内核缓存区和接收进程的用户空间存在内存映射,因此也就相当于把数据发送到了接收进程的用户空间,这样便完成了一次进程间的通信。
    如下图:

四、Binder通信过程

一次完整的进程间通信必然至少包含两个进程,通常我们称通信的双方分别为客户端进程(Client)和服务端进程(Server),由于进程隔离机制的存在,通信双方必然需要借助 Binder 来实现。

1.互联网通信过程:

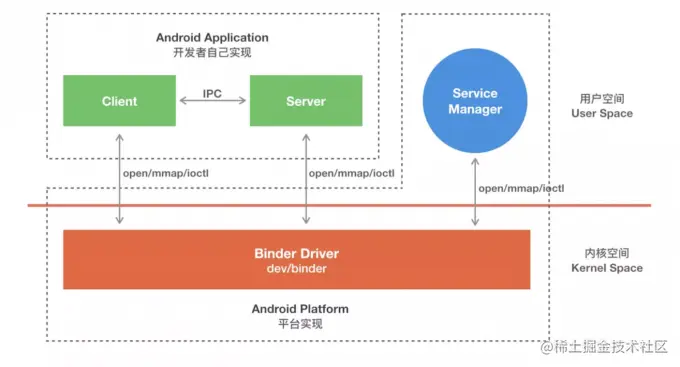

包括 Client、Server、ServiceManager、Binder 驱动。其中 Client、Server、Service Manager 运行在用户空间,Binder 驱动运行在内核空间。其中 Service Manager 和 Binder 驱动由系统提供,而 Client、Server 由应用程序来实现。Client、Server 和 ServiceManager 均是通过系统调用 open、mmap 和 ioctl 来访问设备文件 /dev/binder,从而实现与 Binder 驱动的交互来间接的实现跨进程通信。
如下图:\

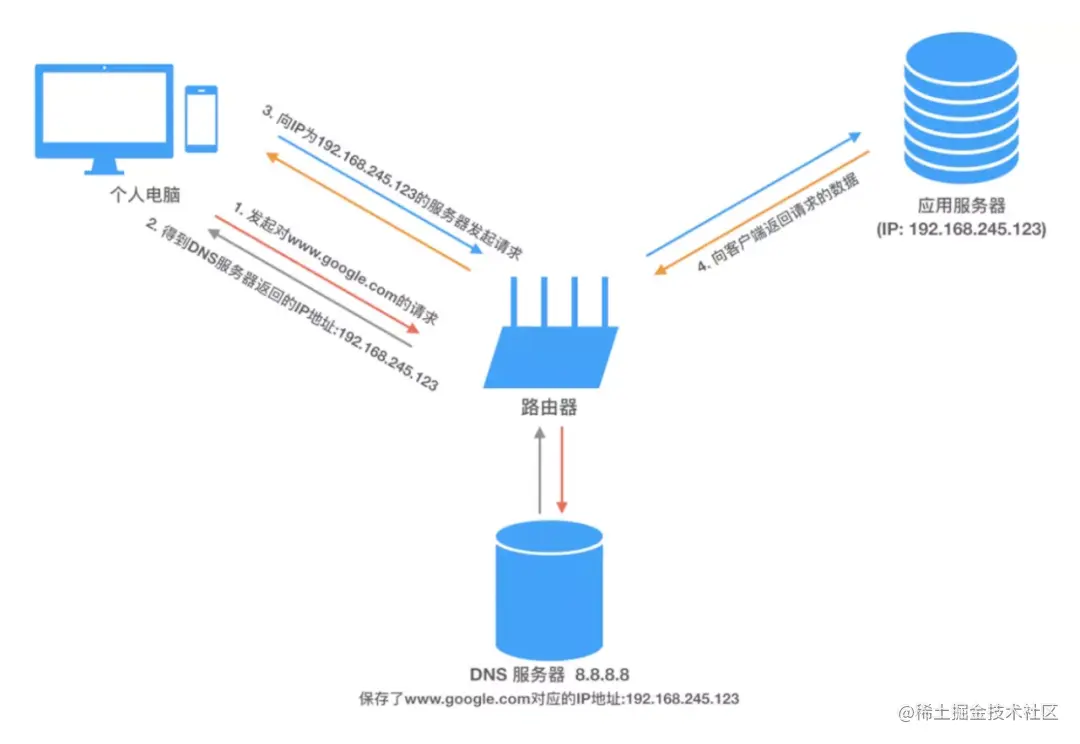

Client、Server、ServiceManager、Binder 驱动这几个组件在通信过程中扮演的角色就如同互联网中服务器(Server)、客户端(Client)、DNS域名服务器(ServiceManager)以及路由器(Binder 驱动)之间的关系。
通常我们访问一个网页的步骤是这样的:首先在浏览器输入一个地址,如 www.google.com 然后按下回车键。但是并没有办法通过域名地址直接找到我们要访问的服务器,因此需要首先访问 DNS 域名服务器,域名服务器中保存了 www.google.com 对应的 ip 地址 10.249.23.13,然后通过这个 ip 地址才能放到到 www.google.com 对应的服务器。

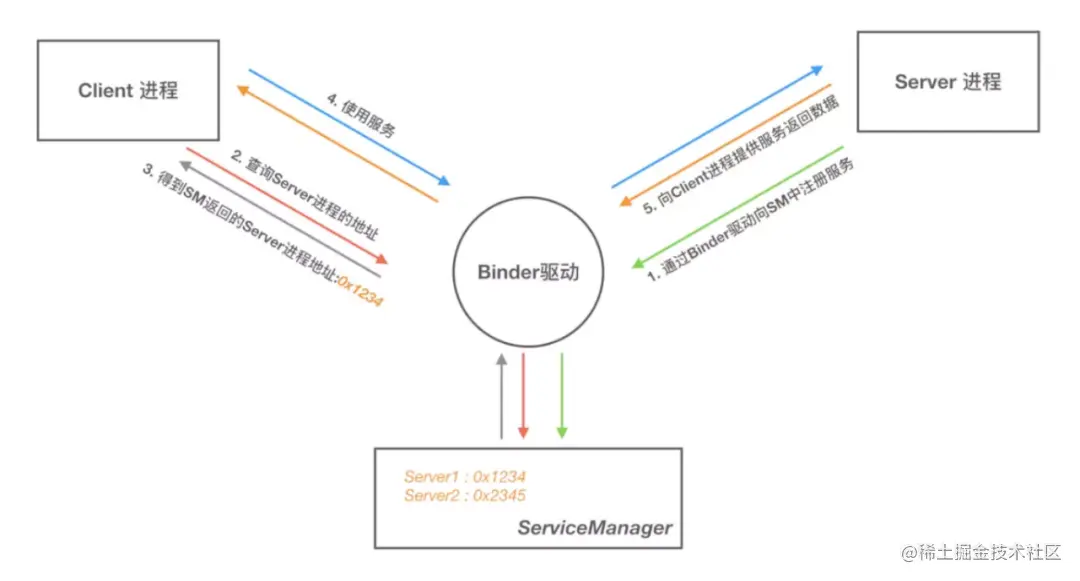

2.Binder通信过程:

大致能总结出 Binder 通信过程:

  • 首先,一个进程使用 BINDER_SET_CONTEXT_MGR 命令通过 Binder 驱动将自己注册成为 ServiceManager;

\

  • Server 通过驱动向 ServiceManager 中注册 Binder(Server 中的 Binder 实体),表明可以对外提供服务。驱动为这个 Binder 创建位于内核中的实体节点以及 ServiceManager 对实体的引用,将名字以及新建的引用打包传给 ServiceManager,ServiceManger 将其填入查找表。

\

  • Client 通过名字,在 Binder 驱动的帮助下从 ServiceManager 中获取到对 Binder 实体的引用,通过这个引用就能实现和 Server 进程的通信。


\

\
