iOS冷启动优化 - 二进制重排 & Clang插桩

1.冷启动

1.1 什么是冷启动？

冷启动是指内存中不包含该应用程序相关的数据，必须要从磁盘载入到内存中的启动过程。

注意：重新打开 APP， 不一定就是冷启动。

1. 当内存不足，APP被系统自动杀死后，再启动就是冷启动。
2. 如果在重新打开 APP 之前，APP 的相关数据还存储在内存中，这时再打开 APP，就是热启动

3. 冷启动与热启动是由系统决定的，我们无法决定。
4. 当然设备重启以后，第一次打开 APP 的过程，一定是冷启动。

1.2 如何统计冷启动耗时？

一般来讲，统计 APP 启动时长，以 main 函数为节点 ,分两个大阶段：

• main 函数之后的代码，是我们自己写的，我们可以自行统计进入 main 函数到第一个界面显示的耗时。

• • 在 main 函数里打印一下当前的时间，
  • 在第一个要显示的控制器的 viewDidLoad 方法中打印一下当前时间

• • 两个时间的差值，即为main函数后的加载时长。

• main 函数之前，为 pre-main 阶段，由于是系统在做事情，这段时间的耗时，我们没办法直接统计，需要查看系统给我们的反馈。

1.2.1 pre-main阶段都做了什么？

接下来看一下项目中的 pre-main 阶段的耗时。

• 查看系统给的反馈需要 增加一个环境变量，
• 增加路径：在 Xcode -> Edit Scheme -> Run -> Arguments -> Environment Variables 中，

• 增加一个环境变量 DYLD_PRINT_STATISTICS:1。

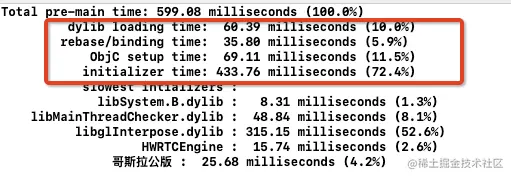

下图是我项目的加载耗时：

耗时过程分为以下4部分：

1. dylib loading time : 是指动态库加载的耗时，系统的动态库做过优化，耗时较少。 苹果官方推荐最多不要超过6个外部动态库，多余6个，需要考虑合并动态库，合并动态库对于启动时期的优化，非常有效。 像微信的动态库早期有八九个，现在也优化成6个了。
2. rebase/binding

• rebase：是指地址的 偏移修正耗时。

• • 在编译生成二进制文件的时候，每个函数都有一个地址，这个地址是相对于二进制文件的偏移地址。
  • 在启动时，也就是在二进制文件在加载到虚拟内存的时候，为了安全起见，苹果有个安全机制（ASLR），会在整个二进制文件的最前面，随机加一个偏移值。

• • 比如 A 函数，相对于二进制文件的偏移值是 0x003。 启动时，整个二进制文件被分配了一个随机值0x100。 那么 A 函数在内存中的实际地址是 0x003 + 0x100 = 0x103。
  • 偏移修正指的就是计算方法在虚拟内存中的地址的过程！

• binding: 动态库的方法绑定，是指将方法名字与方法的实现进行绑定过程的耗时。

• • 比如 NSLog 方法，在加载的时候需要先找到Foundation库，再找到库里的NSLog的方法的实现，将方法名字和方法实现绑定在一起。

3. Objc setup time: 注册所有 OC类 耗时， 类越多耗时越多，有人统计过2万个自定义的OC的类，大概耗时800毫秒。删除不用的类，可以减少耗时。
4. initializer time: load方法 和 C++构造函数的耗时. 减少重写load方法，尽量将事情延迟到 main 方法以后，可以减少耗时。

5. slowest intializers : 指出了最耗时的几个库是下面的6个库（最后一个是我的项目）。

---

1.2.2 pre-main阶段耗时优化方法总结：

• 减少外部动态库的数量
• 不用的类和方法，删除

• 类尽量使用懒加载，也就是尽量不要重写load方法。
• 启动时加载的数据使用多线程

• 使用纯代码。不用xib storyboard(要额外进行代码解析转换和页面的渲染)

---

以上方法，都是和自己的项目代码息息相关的优化方案。不同项目具体是实施动作不一样。

还有一个优化方法，不管是什么项目，实施动作都一样 ，对什么项目都有效，那就是二进制重排！

---

---

2. 二进制重排

学习二进制重排，首先要知道数据是如何加载到内存中的 。

☞数据是如何加载到内存中的

我们已经知道 数据加载到内存的过程，当虚拟内存页还没有对应的物理内存页时，会出现 缺页异常（PageFault）。当冷启动时，物理内存中是没有数据的，这时会出现大量的缺页异常，这时的耗时会比较多。这里有没有 优化空间呢？接下来就是优化方案：二进制重排！

在了解二进制重排之前，再了解下在项目编译生成二进制文件的时候，类及其内部方法实现的排列顺序是什么样的呢？

2.2.1 二进制文件中方法实现排序是什么样的？

1. 在 viewController 中，先随便写几个方法。

2. 再看下源文件的编译顺序

接下来查看 Link Map文件查看符号顺序， 查看方式：

1. 打开link map

****

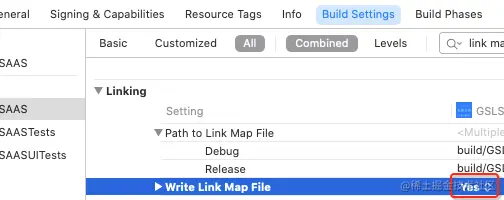

2. 编译生成link map 文件
3. 找到link map 文件

• 项目目录中，生成的 app 右键，show in Finder

• 找到 app 的上上级目录

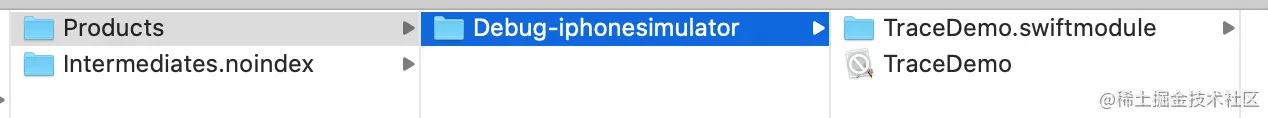

• 进入Intermediates.noindex -> TraceDemo.build -> Debug-iphonesimulator -> TraceDemo.build -> TraceDemo-LinkMap-normal-x86_64.txt

4. 打开link map 文件，找到自己的类及方法的名字

5.我们可以直观的看出link map中符号的顺序，类是以源文件的编译顺序，从上到下按序排列。方法名是以类中方法的书写顺序，由上到下排序。

---

---

2.2.2 为什么需要二进制重排？

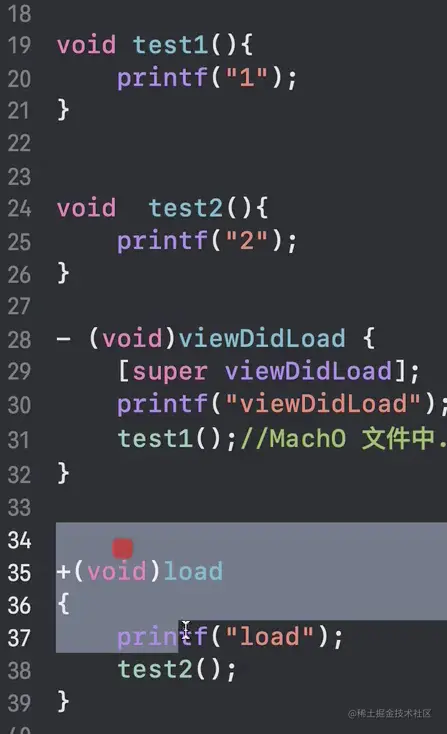

从源码的执行顺序上看，应该是 load -> test2 -> viewDidLoad -> test1.

但是二进制文件中符号的顺序是方法从上到下的书写顺序，没有按照调用顺序去排列。

在冷启动分页加载二进制文件时，发现很多页中都有启动时需要用到的方法，那么即使页里面也存在启动时不需要的方法，但是由于内存是分页管理的，要加载就要整页加载。这样就导致了大量不需要在 pre-main 阶段执行的方法，也会被加载到内存中，增加了启动的耗时。

例如，启动需要加载100个页，每个页可以包含20个方法。但是每个页里只有2个方法是启动时后用到的。这样实际上启动时必须要的方法是2 * 100 = 200个，如果将这200个方法紧挨着放在一起，那么只需要2页。比100个页，减少了98页。这样耗时就会大大降低。

2.2.3 如何进行二进制重排？

1. 二进制重排的方法

在项目编译生成二进制文件的时候，找到启动时需要的方法，并且将它们放在一起 重新排序，这就是二进制重排。

两个关键点： 找到启动时需要方法 & 方法 的重排序

---

2.方法的重排序：

重排序其实很简单。xcode已经为我们提供了这个机制，它使用的链接器叫做 ld, ld有一个参数叫做Order File, 我们可以通过配置order文件，来使编译时生成的二进制的文件的Link Map种的符号顺序，按照我们指定的顺序排列生成。而且 libobjc 实际上也做了二进制重排 。

【第一步】在项目根目录下建一个xxx.order的文件，里面写上按照自己想排列的顺序，写上方法或者函数的名字。（如果写了一个不存在的符号，也不会报错，会被自动过滤掉~）

【第二步】在 Build Settings 搜索order file 的文件。将项目根目录创建的文件，设置上去。

【第三步】重新编译，查看 Link Map 文件的顺序，果然，按照我们指定的顺序排列啦！

3. 静态插桩 - 找到冷启动时的所有方法

接下来，需要做的就是写入 order 文件里的符号了，我们不可能手写上所有的启动时需要的执行的符号，这里的所有符号包括，调用的方法、函数、C++构造方法、swift方法、block。

这里使用 LLVM 内置的简单代码覆盖率检测工具（SanitizerCoverage）。它在边缘、 函数、基本块 级别上插入对用户定义函数的调用。

• edge （默认）：检测边缘（所有的指令跳转都会被插入对用户定义函数的调用, 如循环、分支判断、方法函数等）。
• bb：检测基本块。

• func：仅将检测每个 功能的输入块(这个就是我们要重排序的符号)。

按照文档，

• 【第1步】搜索并设置 Other C Flags/ Other C++ Flags 为 ****-fsanitize-coverage=func,trace-pc-guard （这里要用func, 不能用默认的edge, 不然会造成死循环）。
• 如果有swift ，需要设置 Other Swift Flags 设置为 ****-sanitize-coverage=func -sanitize=undefined

• 【第2步】编译器将插入对模块构造函数的调用，所以我们要实现这个方法：

__sanitizer_cov_trace_pc_guard_init(uint32_t *start, uint32_t *stop);

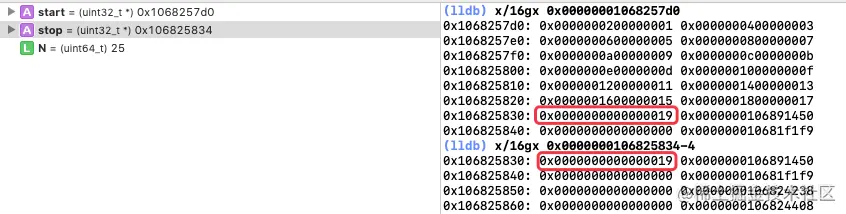

通过打印start, stop 地址的内容，从 start 地址开始，到 stop 地址的前4位，存储的是 uint32 的 1-19的数字。

我们可以从这个函数中知道, 当前项目中自定义的功能输入块的数量。

• 【第3步】编译器会在生成二进制文件的时候，在每个func调用之初，插入以下代码：

__sanitizer_cov_trace_pc_guard(&guard_variable)


也就是说，每个方法在执行的时候，都会调用上面这个方法。 接下来：

• • 1. 我们要实现这个方法，并在这个方法里，获取到本方法结束后要返回的地址

// 获取到本方法结束后，要返回的地址去，这个地址包含在被hook的方法内部，但不是被hook 的方法的首地址
void *PC = __builtin_return_address(0);



• • 2. 并将地址保存一个系统的原子队列（ ( 底层实际上是个栈结构 , 利用队列结构 + 原子性来保证顺序 )）中，使用原子队列，是为了防止多线程资源抢夺。原子队列的存值方法如下:

// 将结构体存入到原子队列中。
// offsetof(type,member) 返回结构体中成员的偏移值，由于指针PC是8字节，所以这里返回8字节。
// 详见下图
OSAtomicEnqueue(&symbolList, node, offsetof(SYNode, next));

每个 SYNode 首地址都距离上一个偏移 PC 所占的字节数。这样做的妙处就是，每个 SYNode 的 next 的地址，恰巧就是下一个结构体的地址。这样方便获取队列里面的所有数据。

• 【第4步】我们在点击屏幕的事件中

• • 把存储到原子队列中的地址遍历出来，
  • 根据地址获取当前地址所在的方法的名称并存入数组中，

typedef struct dl_info {
        const char      *dli_fname;     /* 所在文件 */
        void            *dli_fbase;     /* 文件地址 */
        const char      *dli_sname;     /* 符号名称 */
        void            *dli_saddr;     /* 函数起始地址 */
} Dl_info;

//这个函数能通过函数内部地址找到函数符号
int dladdr(const void *, Dl_info *);

• • 由于原子队列是栈结构，先进后出，所以我们需要将数组倒序排列
  • 由于方法可能会被多次调用，我们需要去重

• • 再将最后我们当前点击屏幕的方法删除掉
  • 将方法名字的数组，转成字符串，写到沙盒文件中

完整代码如下：

//
//  ViewController.m
//  TraceDemo
//
//  Created by hank on 2020/3/16.
//  Copyright © 2020 hank. All rights reserved.
//

#import "ViewController.h"
#import <dlfcn.h>
#import <libkern/OSAtomic.h>
#import "TraceDemo-Swift.h"

@interface ViewController ()

@end

@implementation ViewController

+(void)initialize
{

}

void(^block1)(void) = ^(void) {

};

void test(){
    block1();

}

+(void)load
{

}

- (void)viewDidLoad {
    [super viewDidLoad];
    [SwiftTest swiftTestLoad];
    test();
}

-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSMutableArray <NSString *> * symbolNames = [NSMutableArray array];

    while (YES) {
        SYNode * node = OSAtomicDequeue(&symbolList, offsetof(SYNode, next));
        if (node == NULL) {
            break;
        }
        Dl_info info;
        dladdr(node->pc, &info);
        NSString * name = @(info.dli_sname);
        BOOL  isObjc = [name hasPrefix:@"+["] || [name hasPrefix:@"-["];
        NSString * symbolName = isObjc ? name: [@"_" stringByAppendingString:name];
        [symbolNames addObject:symbolName];
    }
    //取反
    NSEnumerator * emt = [symbolNames reverseObjectEnumerator];
    //去重
    NSMutableArray<NSString *> *funcs = [NSMutableArray arrayWithCapacity:symbolNames.count];
    NSString * name;
    while (name = [emt nextObject]) {
        if (![funcs containsObject:name]) {
            [funcs addObject:name];
        }
    }
    //移除本方法
    [funcs removeObject:[NSString stringWithFormat:@"%s",__FUNCTION__]];
    //将数组变成字符串
    NSString * funcStr = [funcs  componentsJoinedByString:@"\n"];

    NSString * filePath = [NSTemporaryDirectory() stringByAppendingPathComponent:@"demo.order"];
    NSData * fileContents = [funcStr dataUsingEncoding:NSUTF8StringEncoding];
    [[NSFileManager defaultManager] createFileAtPath:filePath contents:fileContents attributes:nil];
    NSLog(@"%@",funcStr);
}

void __sanitizer_cov_trace_pc_guard_init(uint32_t *start,
                                                    uint32_t *stop) {
  static uint64_t N;  // Counter for the guards.
  if (start == stop || *start) return;  // Initialize only once.
  printf("INIT: %p %p\n", start, stop);
  for (uint32_t *x = start; x < stop; x++)
    *x = ++N;  // Guards should start from 1.
}

//原子队列
static  OSQueueHead symbolList = OS_ATOMIC_QUEUE_INIT;
//定义符号结构体
typedef struct {
    void *pc;
    void *next;
}SYNode;

void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
    // 会导致load 方法被return
//    if (!*guard) return;
    // 获取到本方法结束后，要返回的地址去，这个地址包含在被hook的方法内部，但不是被hook 的方法的首地址
    void *PC = __builtin_return_address(0);
    SYNode *node = malloc(sizeof(SYNode));
    *node = (SYNode){PC,NULL};
    //进入
    OSAtomicEnqueue(&symbolList, node, offsetof(SYNode, next));
}


@end

2.2.4 如何验证二进制重排的效果？

1.查看缺页异常数量Page Fualt：

1. 查看一下项目的缺页异常数量。注意需要卸载 APP 或者重启手机，来保证这个APP完全没有被加载到内存中，因为如果物理内存中有该APP的数据，
2. 打开 Instrument -> System Trace

---

3.选择真机、项目、点击启动，当第一个页面显示出来后，点击停止。

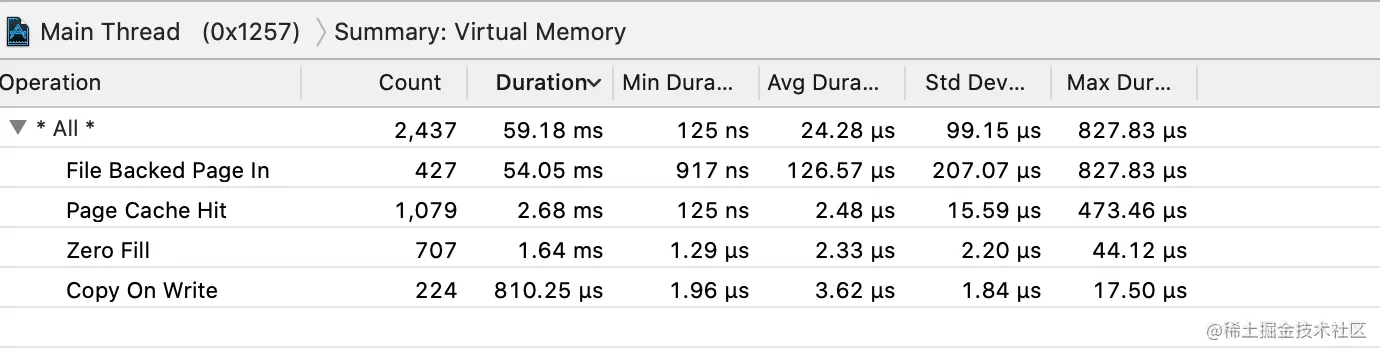

4.搜索main thread, 选择Virtual Memory，File Backed Page in 就是缺页异常的数量

优化前：项目的缺页遗产数量是427

---

优化后：

优化前：项目的缺页遗产数量是286

---

至此，本文结束~ 减少了启动时大概40%的缺页异常~

---
