逆向 `.car` 文件（已编译的 Asset Catalogs）

Asset Catalog 是任何 iOS、tvOS、watchOS 和 macOS 应用程序的重要组成部分。它让你可以组织和管理应用程序使用的不同素材，例如图像、Sprites（精灵帧）、纹理、ARKit 资源、颜色和数据。

Apple 每年都还在扩展 Asset Catalogs 的功能：

Xcode 9 添加了对 Color Asset 的支持并改进了对矢量资源（PDF）的支持。参阅 WWDC 2017 session Cocoa 新功能。
Xcode 10 添加了对高效图像、Apple 深度像素图像压缩以及对 macOS Mojave 暗模式的支持。参阅 WWDC 2018 session 优化 App 素材。

鲜为人知的是，当使用 Xcode 构建应用程序时，Asset Catalog 会被编译成 .car 文件。但是，Apple 并没有关于 .car 文件的文档，而且令人惊讶的是，我在网上找不到太多信息。

在本文中，我试图通过描述 .car 文件的全局结构及其不同元素来弥补有关 .car 格式文件信息的不足。在本文中，我构建了一个 CARParser 工具来手动解析 .car 文件。该工具的完整源代码可在文末下载。

请注意，本文中的文档和 CARParser 工具仅用于教育目的。你不应该像这里那样直接处理 .car 文件。有几种工具（包括我自己的，我计划在某个时候开源）可以转储 .car 文件的内容。但是这些工具只是使用了一些 Apple 的私有 API，并不能直接解析文件。同样，对于逆向工程，谁也不能保证数据是完全准确的。在发布时，本文应反映 macOS Mojave 和 iOS 12 中的状态。然而，它可能会随着未来的 macOS 或 iOS 版本更新而过时。

什么是 Asset Catalogs?

Xcode 5 中引入了 Asset Catalog，可以更轻松地管理图像，尤其是在处理多种分辨率的 PNG 图像（@1x、@2x、@3x 等）时。在 Xcode 中， Asset Catalog 显示为 .xcassets 文件夹，Apple 详细地描述了它的用途。Apple 在 Asset Catalog Format Reference 中也很好地描述了磁盘上的 .xcassets 格式。

出于本文的目的，我创建了一个包含各种类型素材的示例 Asset Catalog。可以在此处下载此示例 Asset Catalog。对应的 .car 文件可以在这里下载。

设置为 iOS 12 的 Asset Catalog 中包含了以下文件：

具有 3 个分辨率 @1x、@2x 和 @3x 的 PNG 文件
一个 PDF 文件
一个文本文件
一个 jpg 图片
一个颜色文件（红色，透明度为 50%）

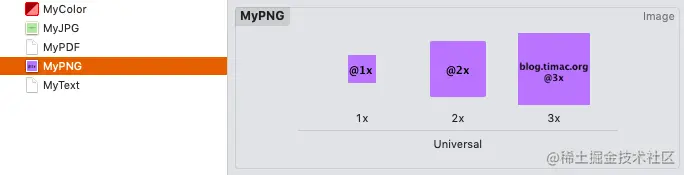

DemoAsset

什么是 `car` 文件?

当开发人员构建 iOS、watchOS、tvOS 或 macOS 应用程序时，包含各种素材（图像、图标、纹理等）的 Asset Catalog 不会简单地复制到应用程序包中，而是被编译为 car 文件。

当应用程序在 iOS 上运行时，从 car 文件获取图片非常简单，只需执行以下操作：

UIImage *myImage = [UIImage imageNamed:@"MyImage"];

执行这行代码时，从私有的 CoreUI.framework（/System/Library/PrivateFrameworks/CoreUI.framework）提供与名为 MyImage 的素材所对应的最合适的 UIImage。 MyImage 是素材名称，同样被叫作维面名称。 car 文件可以包含给定素材名称的多个图像：@1x 分辨率、@2x 分辨率、@3x 分辨率、暗模式、… 这些资源的表示形式称为副本。每个副本都有一个唯一的标识符，称为副本键。实际上，副本键是描述副本的属性列表：原始纬度、分辨率、…

CAR 扩展是什么意思？以 Xcode 中 IBFoundation 框架中的各种方法的名称为例，它可能代表已编译的素材记录（Compiled Asset Record）。

在 macOS 上，有几个闭源工具来处理 Asset Catalog：

Xcode 允许你编辑 Asset Catalog 并编译它们
actool 允许你编译、打印、更新和验证 Asset Catalog
assetutil 允许你处理 car 文件。它可以从 car 文件中删除不需要的素材，但也可以解析 car 文件并生成 JSON 文件输出。

运行 assetutil -I Assets.car 命令将打印一些关于 car 文件的有趣信息：

[
  {
    "AssetStorageVersion" : "IBCocoaTouchImageCatalogTool-10.0",
    "Authoring Tool" : "@(#)PROGRAM:CoreThemeDefinition  PROJECT:CoreThemeDefinition-346.29\n",
    "CoreUIVersion" : 498,
    "DumpToolVersion" : 498.4599999999998976,
    "Key Format" : [
      "kCRThemeAppearanceName",
      "kCRThemeScaleName",
      "kCRThemeIdiomName",
      "kCRThemeSubtypeName",
      "kCRThemeDeploymentTargetName",
      "kCRThemeGraphicsClassName",
      "kCRThemeMemoryClassName",
      "kCRThemeDisplayGamutName",
      "kCRThemeDirectionName",
      "kCRThemeSizeClassHorizontalName",
      "kCRThemeSizeClassVerticalName",
      "kCRThemeIdentifierName",
      "kCRThemeElementName",
      "kCRThemePartName",
      "kCRThemeStateName",
      "kCRThemeValueName",
      "kCRThemeDimension1Name",
      "kCRThemeDimension2Name"
    ],
    "MainVersion" : "@(#)PROGRAM:CoreUI  PROJECT:CoreUI-498.40.1\n",
    "Platform" : "ios",
    "PlatformVersion" : "12.0",
    "SchemaVersion" : 2,
    "StorageVersion" : 15
  },
  {
    "AssetType" : "Data",
    "Compression" : "uncompressed",
    "Data Length" : 7284,
    "Idiom" : "universal",
    "Name" : "MyPDF",
    "Scale" : 1,
    "SizeOnDisk" : 7538,
    "UTI" : "com.adobe.pdf"
  },
  {
    "AssetType" : "Data",
    "Compression" : "uncompressed",
    "Data Length" : 14,
    "Idiom" : "universal",
    "Name" : "MyText",
    "Scale" : 1,
    "SizeOnDisk" : 238,
    "UTI" : "UTI-Unknown"
  },
  {
    "AssetType" : "Image",
    "BitsPerComponent" : 8,
    "ColorModel" : "RGB",
    "Colorspace" : "srgb",
    "Compression" : "palette-img",
    "Encoding" : "ARGB",
    "Idiom" : "universal",
    "Image Type" : "kCoreThemeOnePartScale",
    "Name" : "MyPNG",
    "Opaque" : false,
    "PixelHeight" : 28,
    "PixelWidth" : 28,
    "RenditionName" : "Timac.png",
    "Scale" : 1,
    "SizeOnDisk" : 1007,
    "Template Mode" : "automatic"
  },
  {
    "AssetType" : "Color",
    "Color components" : [
      1,
      0,
      0,
      0.5
    ],
    "Colorspace" : "srgb",
    "Idiom" : "universal",
    "Name" : "MyColor",
    "Scale" : 1
  },
  {
    "AssetType" : "Image",
    "BitsPerComponent" : 8,
    "ColorModel" : "RGB",
    "Encoding" : "JPEG",
    "Idiom" : "universal",
    "Image Type" : "kCoreThemeOnePartScale",
    "Name" : "MyJPG",
    "Opaque" : true,
    "PixelHeight" : 200,
    "PixelWidth" : 200,
    "RenditionName" : "TimacJPG.jpg",
    "Scale" : 1,
    "SizeOnDisk" : 8042,
    "Template Mode" : "automatic"
  },
  {
    "AssetType" : "Image",
    "BitsPerComponent" : 8,
    "ColorModel" : "RGB",
    "Colorspace" : "srgb",
    "Compression" : "palette-img",
    "Encoding" : "ARGB",
    "Idiom" : "universal",
    "Image Type" : "kCoreThemeOnePartScale",
    "Name" : "MyPNG",
    "Opaque" : false,
    "PixelHeight" : 56,
    "PixelWidth" : 56,
    "RenditionName" : "Timac@2x.png",
    "Scale" : 2,
    "SizeOnDisk" : 1102,
    "Template Mode" : "automatic"
  },
  {
    "AssetType" : "Image",
    "BitsPerComponent" : 8,
    "ColorModel" : "RGB",
    "Colorspace" : "srgb",
    "Compression" : "palette-img",
    "Encoding" : "ARGB",
    "Idiom" : "universal",
    "Image Type" : "kCoreThemeOnePartScale",
    "Name" : "MyPNG",
    "Opaque" : false,
    "PixelHeight" : 84,
    "PixelWidth" : 84,
    "RenditionName" : "Timac@3x.png",
    "Scale" : 3,
    "SizeOnDisk" : 1961,
    "Template Mode" : "automatic"
  }
]

特殊的 BOM 文件

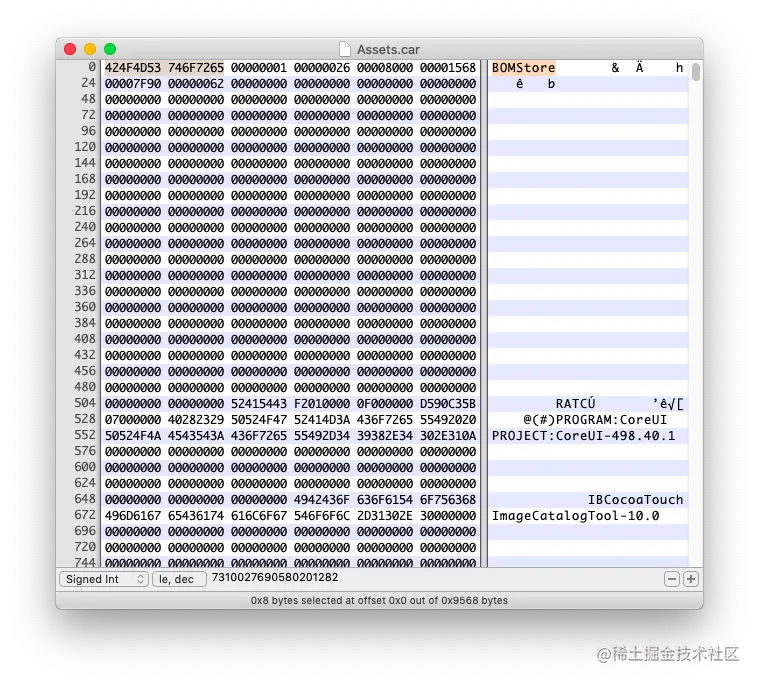

在 HexFiend 中打开 car 文件会显示一些有用的信息：

魔术值 BOMStore 告诉我们 car 文件是一种特殊的 bom 文件。BOM（物料清单）是一种从 NeXTSTEP 继承的文件格式，仍然在 macOS 安装程序中使用，以确定要安装、删除或升级的文件。你可以在 man 5 bom 中找到一些基本信息：

Mac OS X 安装程序使用文件系统`物料清单`来确定要安装、删除或升级的文件。物料清单（BOM）包含目录中的所有文件，以及每个文件有关的一些信息。文件信息包括：文件的 UNIX 权限、其所有者和所属分组、大小、上次修改时间等。还包括每个文件的校验和和有关硬链接的信息。

macOS 提供了几个闭源工具来处理 bom 文件，比如 lsbom 和 mkbom。可以使用 lsbom 检查位于 /private/var/db/receipts/ 中的安装程序。例如，运行 lsbom /private/var/db/receipts/com.apple.pkg.Numbers5.bom 将打印 Apple Numbers 安装的所有文件（路径、权限、UID/GID、大小和 CRC32 校验和）：

.	40775	0/0
./Applications	40775	0/80
./Applications/Numbers.app	40755	0/0
./Applications/Numbers.app/Contents	40755	0/0
./Applications/Numbers.app/Contents/Info.plist	100644	0/0	7093	2611993997
./Applications/Numbers.app/Contents/MacOS	40755	0/0
./Applications/Numbers.app/Contents/MacOS/Numbers	100755	0/0	9838697539155192
./Applications/Numbers.app/Contents/PkgInfo	100644	0/0	8	3080130777
[...]

遗憾的是，bom 文件格式本身并没有文档记录，操作 bom 文件的工具不能处理 car 文件。由 Joseph Coffland 和 Julian Devlin 重新实现的 lsbom，其代码中包含一些关于 BOM 文件格式的有用的信息。我们可以看到，BOM 能存储块和树。

然而，与常规的 bom 文件相反， car 文件中包含多个 bom 块：

CARHEADER
EXTENDED_METADATA
KEYFORMAT
CARGLOBALS
KEYFORMATWORKAROUND
EXTERNAL_KEYS

以及存储多个数据库的 bom 树：

FACETKEYS
RENDITIONS
APPEARANCEKEYS
COLORS
FONTS
FONTSIZES
GLYPHS
BEZELS
BITMAPKEYS
ELEMENT_INFO
PART_INFO

一些块和树是可选的。在这篇文章中，我只描述一些重要的块： CARHEADER、EXTENDED_METADATA、KEYFORMAT 以及重要的树：FACETKEYS、 RENDITIONS 和 APPEARANCEKEYS。其他的块和树一般都是空的或不存在。

解析 BOM

在 macOS 上，私有 CoreUI.framework 负责提取这些素材，因此包含了解析 BOM 的代码。事实证明，它使用与位于 /System/Library/PrivateFrameworks/Bom.framework 中的私有 Bom.framework 相同的代码。我决定使用这个私有框架来解析 BOM。

通过查看 CoreUI 框架的调用，可以很容易地逆推解析 car 文件所需的 API，我最终得到了这些 C 类 API：

typedef uint32_t BOMBlockID;
typedef struct BOMStorage *BOMStorage;

typedef struct BOMTree *BOMTree;
typedef struct BOMTreeIterator *BOMTreeIterator;

// Opening a BOM
BOMStorage BOMStorageOpen(const char *inPath, Boolean inWriting);

// Accessing a BOM block
BOMBlockID BOMStorageGetNamedBlock(BOMStorage inStorage, const char *inName);
size_t BOMStorageSizeOfBlock(BOMStorage inStorage, BOMBlockID inBlockID);
int BOMStorageCopyFromBlock(BOMStorage inStorage, BOMBlockID inBlockID, void *outData);

// Accessing a BOM tree
BOMTree BOMTreeOpenWithName(BOMStorage inStorage, const char *inName, Boolean inWriting);
BOMTreeIterator BOMTreeIteratorNew(BOMTree inTree, void *, void *, void *);
Boolean BOMTreeIteratorIsAtEnd(BOMTreeIterator iterator);
void BOMTreeIteratorNext(BOMTreeIterator iterator);

// Accessing the keys and values of a BOM tree
void * BOMTreeIteratorKey(BOMTreeIterator iterator);
size_t BOMTreeIteratorKeySize(BOMTreeIterator iterator);
void * BOMTreeIteratorValue(BOMTreeIterator iterator);
size_t BOMTreeIteratorValueSize(BOMTreeIterator iterator);

通过使用 Bom.framework 的私有 API，访问 CARHEADER 块的数据就像执行命令一样简单：

NSData *blockData = GetDataFromBomBlock(bomStorage, "CARHEADER");

其中 GetDataFromBomBlock() 方法实现为：

NSData *GetDataFromBomBlock(BOMStorage inBOMStorage, const char *inBlockName) {
	NSData *outData = nil;

	BOMBlockID blockID = BOMStorageGetNamedBlock(inBOMStorage, inBlockName);
	size_t blockSize = BOMStorageSizeOfBlock(inBOMStorage, blockID);
	if(blockSize > 0) {
		void *mallocedBlock = malloc(blockSize);
		int res = BOMStorageCopyFromBlock(inBOMStorage, blockID, mallocedBlock);
		if(res == noErr) {
			outData = [[NSData alloc] initWithBytes:mallocedBlock length:blockSize];
		}

		free(mallocedBlock);
	}

	return outData;
}

类似地，可以使用一个简单的方法来获取 BOM 树的所有键/值。例如要获取 FACETKEYS 树的所有键/值，可以执行下面的代码：

ParseBOMTree(bomStorage, "FACETKEYS", ^(NSData *inKey, NSData *inValue) {
	// This Objective-C block is called for each key found.
	// The value corresponding to the key is passed as parameter.
});

其中 ParseBOMTree() 方法实现如下：

typedef void (^ParseBOMTreeCallback)(NSData *inKey, NSData *inValue);
void ParseBOMTree(BOMStorage inBOMStorage, const char *inTreeName, ParseBOMTreeCallback keyValueCallback) {
	NSData *keyData = nil;
	NSData *keyValue = nil;

	// Open the BOM tree
	BOMTree bomTree = BOMTreeOpenWithName(inBOMStorage, inTreeName, false);
	if(bomTree == NULL)
		return;

	// Create a BOMTreeIterator and loop until the end
	BOMTreeIterator	bomIterator = BOMTreeIteratorNew(bomTree, NULL, NULL, NULL);
	while(!BOMTreeIteratorIsAtEnd(bomIterator)) {
		// Get the key
		void * key = BOMTreeIteratorKey(bomIterator);
		size_t keySize = BOMTreeIteratorKeySize(bomIterator);
		keyData = [NSData dataWithBytes:key length:keySize];

		// Get the value associated to the key
		size_t valueSize = BOMTreeIteratorValueSize(bomIterator);
		if(valueSize > 0) {
			void * value = BOMTreeIteratorValue(bomIterator);
			if(value != NULL) {
				keyValue = [NSData dataWithBytes:value length:valueSize];
			}
		}

		if(keyData != nil) {
			keyValueCallback(keyData, keyValue);
		}

		// Next item in the tree
		BOMTreeIteratorNext(bomIterator);
	}
}

现在我们可以访问 BOM 的内容，让我们看看不同的块和树。

CARHEADER 块

CARHEADER 块包含有关文件中素材数量的信息以及版本信息。它的固定大小为 436 字节。可以使用前面介绍的 GetDataFromBomBlock() 方法来访问数据：

NSData *blockData = GetDataFromBomBlock(bomStorage, "CARHEADER");
if(blockData != nil) {
	struct carheader *carHeader = (struct carheader *)[blockData bytes];
	[...]
}

为了帮助理解这些结构，我使用了具有自定义创建语法的应用程序 Synalyze It! Pro 来解析各种数据块。在 Synalyze It! Pro 中 CARHEADER 的结构如下所示：

逆向出的结构很简单，我们可以看到数据以标签 CTAR 开头：

struct carheader {
    uint32_t tag;								// 'CTAR'
    uint32_t coreuiVersion;
    uint32_t storageVersion;
    uint32_t storageTimestamp;
    uint32_t renditionCount;
    char mainVersionString[128];
    char versionString[256];
    uuid_t uuid;
    uint32_t associatedChecksum;
    uint32_t schemaVersion;
    uint32_t colorSpaceID;
    uint32_t keySemantics;
} __attribute__((packed));

以下是解析演示素材时看到的内容：

CARHEADER:
	 coreuiVersion: 498
	 storageVersion: 15
	 storageTimestamp: 1539543253 (2018-10-14T18:54:13Z)
	 renditionCount: 7
	 mainVersionString: @(#)PROGRAM:CoreUI  PROJECT:CoreUI-498.40.1
	 versionString: IBCocoaTouchImageCatalogTool-10.0
	 uuid: 9EA56D07-3242-4F88-8BC1-C16C25EA65F2
	 associatedChecksum: 0x79965D18
	 schemaVersion: 2
	 colorSpaceID: 1
	 keySemantics: 2

EXTENDED_METADATA 块

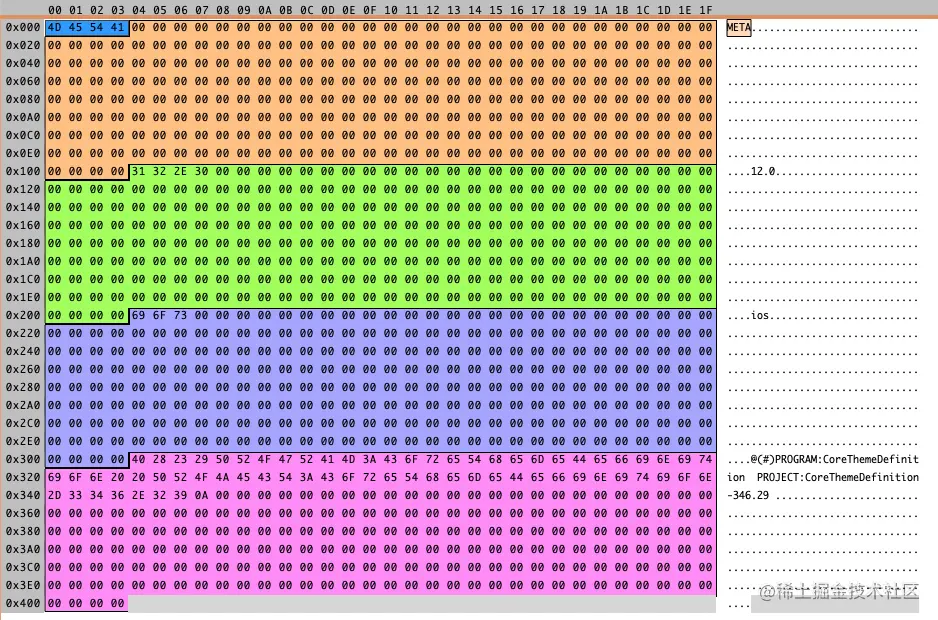

The EXTENDED_METADATA 块的固定大小为 1028 字节，并包含一些额外信息：

结构很简单，并且以标记 META 开始:

struct carextendedMetadata {
    uint32_t tag;								// 'META'
    char thinningArguments[256];
    char deploymentPlatformVersion[256];
    char deploymentPlatform[256];
    char authoringTool[256];
} __attribute__((packed));

以下是您在分析此类块时可以看到的内容：

EXTENDED_METADATA:
	 thinningArguments:
	 deploymentPlatformVersion: 12.0
	 deploymentPlatform: ios
	 authoringTool: @(#)PROGRAM:CoreThemeDefinition  PROJECT:CoreThemeDefinition-346.29

APPEARANCEKEYS 树

在我们查看更复杂的树之前，让我们从 APPEARANCEKEYS 树开始。此树用于支持 macOS Mojave 中的新的暗模式。由于 iOS 中没有暗模式，因此你不会从 iOS 应用程序的 car 文件的看到 APPEARANCEKEYS 树 —— 至少在 iOS 12 及更早版本中不会。

在 iOS 13 中就会了

在这棵树中，键是外观名称（字符串），而值是外观唯一标识符（uint16_t）。因此解析键/值对是轻而易举的：

ParseBOMTree(bomStorage, "APPEARANCEKEYS", ^(NSData *inKey, NSData *inValue) {
	NSString *appearanceName = [[NSString alloc] initWithBytes:[inKey bytes] length:[inKey length] encoding:NSUTF8StringEncoding];
	uint16_t appearanceIdentifier = 0;
	if(inValue != nil) {
		appearanceIdentifier = *(uint16_t *)([inValue bytes]);
	}

	fprintf(stderr, "\t '%s': %u\n", [appearanceName UTF8String], appearanceIdentifier);
});

例如，在 macOS car 文件上运行此代码会生成：

Tree APPEARANCEKEYS
	 'NSAppearanceNameAccessibilityDarkAqua': 6
	 'NSAppearanceNameAccessibilitySystem': 3
	 'NSAppearanceNameDarkAqua': 1
	 'NSAppearanceNameSystem': 0

FACETKEYS 树

FACETKEYS 树包含维面名称 —— 这是素材名称的同义词，用于键及其属性的值。例如，对于演示素材中的键 MyColor 来说，我们可以看到其值：

<00000000 03000100 55000200 D9001100 9FAF>

该值是一个包含属性列表的 renditionkeytoken 结构：

struct renditionkeytoken {
  struct {
    uint16_t x;
    uint16_t y;
  } cursorHotSpot;

  uint16_t numberOfAttributes;
  struct renditionAttribute attributes[];
} __attribute__((packed));

cursorHotSpot 字段似乎是旧光标功能的遗物。在这之后，我们可以看到属性的数量，然后是属性列表。属性本身是具有名称和值的简单结构的键/值对：

struct renditionAttribute {
	uint16_t name;
	uint16_t value;
} __attribute__((packed));

有一组可能的属性名称：

enum RenditionAttributeType {
	kRenditionAttributeType_ThemeLook       = 0,
	kRenditionAttributeType_Element	        = 1,
	kRenditionAttributeType_Part		= 2,
	kRenditionAttributeType_Size		= 3,
	kRenditionAttributeType_Direction	= 4,
	kRenditionAttributeType_placeholder	= 5,
	kRenditionAttributeType_Value	        = 6,
	kRenditionAttributeType_ThemeAppearance = 7,
	kRenditionAttributeType_Dimension1  = 8,
	kRenditionAttributeType_Dimension2  = 9,
	kRenditionAttributeType_State       = 10,
	kRenditionAttributeType_Layer       = 11,
	kRenditionAttributeType_Scale       = 12,
	kRenditionAttributeType_Unknown13   = 13,
	kRenditionAttributeType_PresentationState = 14,
	kRenditionAttributeType_Idiom	          = 15,
	kRenditionAttributeType_Subtype		  = 16,
	kRenditionAttributeType_Identifier	  = 17,
	kRenditionAttributeType_PreviousValue	  = 18,
	kRenditionAttributeType_PreviousState	  = 19,
	kRenditionAttributeType_HorizontalSizeClass     = 20,
	kRenditionAttributeType_VerticalSizeClass	= 21,
	kRenditionAttributeType_MemoryLevelClass	= 22,
	kRenditionAttributeType_GraphicsFeatureSetClass = 23,
	kRenditionAttributeType_DisplayGamut		= 24,
	kRenditionAttributeType_DeploymentTarget	= 25
};

了解结构后，可以使用以下代码解析 FACETKEYS 树：

ParseBOMTree(bomStorage, "FACETKEYS", ^(NSData *inKey, NSData *inValue)
{
	NSString *facetName = [[NSString alloc] initWithBytes:[inKey bytes] length:[inKey length] encoding:NSUTF8StringEncoding];
	fprintf(stderr, "\t '%s':", [facetName UTF8String]);

	const void *bytes = [inValue bytes];
	if(bytes != NULL) {
		struct renditionkeytoken *renditionkeytoken = (struct renditionkeytoken *)bytes;
		uint16_t numberOfAttributes = renditionkeytoken->numberOfAttributes;
		for(uint16_t keyIndex = 0 ; keyIndex < numberOfAttributes ; keyIndex++) {
			struct renditionAttribute renditionAttribute = renditionkeytoken->attributes[keyIndex];
			fprintf(stderr, "\n\t\t %s: %04X", [GetNameOfAttributeType(renditionAttribute.name) UTF8String], renditionAttribute.value);
		}
	}

	fprintf(stderr, "\n");
});

在示例项目上运行此代码将打印：

Tree FACETKEYS
	 'Image1':
		 Element: 0055
		 Part: 00B5
		 Identifier: 8019
	 'Image2':
		 Element: 0055
		 Part: 00B5
		 Identifier: 0C7A
	 'Image3':
		 Element: 0055
		 Part: 00B5
		 Identifier: 98DB
	 'Image4':
		 Element: 0055
		 Part: 00B5
		 Identifier: 253C
	 'Image5':
		 Element: 0055
		 Part: 00B5
		 Identifier: B19D
	 'Image6':
		 Element: 0055
		 Part: 00B5
		 Identifier: 3DFE
	 'Image7':
		 Element: 0055
		 Part: 00B5
		 Identifier: CA5F
	 'Image8':
		 Element: 0055
		 Part: 00B5
		 Identifier: 56C0

KEYFORMAT 块和 RENDITION 树的`副本键`

正如我们很快将看到的，RENDITION 树存储对（副本键、副本值）。副本键如下所示：

<00000100 00000000 00000000 00000000 00000000 000006fe 5500b500 00000000 00000000>

副本键 是与 KEYFORMAT 块中的属性相对应的值列表。为了理解副本键，我们首先需要了解一下 KEYFORMAT 块。

以下是演示项目中 KEYFORMAT 块的示例：

KEYFORMAT 块的结构以标签 kfmt 开头：

struct renditionkeyfmt {
    uint32_t tag;								// 'kfmt'
    uint32_t version;
    uint32_t maximumRenditionKeyTokenCount;
    uint32_t renditionKeyTokens[];
} __attribute__((packed));

可以使用以下代码解析此块：

NSData *blockData = GetDataFromBomBlock(bomStorage, "KEYFORMAT");
if(blockData != nil) {
	struct renditionkeyfmt *keyFormat = (struct renditionkeyfmt *)[blockData bytes];

	fprintf(stderr, "\nKEYFORMAT:\n"
		"\t maximumRenditionKeyTokenCount: %u\n",
		keyFormat->maximumRenditionKeyTokenCount);

	for(uint32_t renditionKeyTokenIndex = 0 ; renditionKeyTokenIndex < keyFormat->maximumRenditionKeyTokenCount ; renditionKeyTokenIndex++) {
		NSString *attributeName = GetNameOfAttributeType(keyFormat->renditionKeyTokens[renditionKeyTokenIndex]);
		fprintf(stderr, "\t renditionKeyTokens: %s\n", [attributeName UTF8String]);
		[keyFormatStrings addObject:attributeName];
	}
}

在示例项目上运行此代码，我们得到：

KEYFORMAT:
	 maximumRenditionKeyTokenCount: 18
	 renditionKeyTokens: Theme Appearance
	 renditionKeyTokens: Scale
	 renditionKeyTokens: Idiom
	 renditionKeyTokens: Subtype
	 renditionKeyTokens: Deployment Target
	 renditionKeyTokens: Graphics Feature Set Class
	 renditionKeyTokens: Memory Level Class
	 renditionKeyTokens: Display Gamut
	 renditionKeyTokens: Direction
	 renditionKeyTokens: Horizontal Size Class
	 renditionKeyTokens: Vertical Size Class
	 renditionKeyTokens: Identifier
	 renditionKeyTokens: Element
	 renditionKeyTokens: Part
	 renditionKeyTokens: State
	 renditionKeyTokens: Value
	 renditionKeyTokens: Dimension 1
	 renditionKeyTokens: Dimension 2

现在我们有了来自 KEYFORMAT 块的属性列表，我们可以解码来自 RENDITION 树的副本键 示例：

 Key '<00000100 00000000 00000000 00000000 00000000 000006fe 5500b500 00000000 00000000>'
	 Theme Appearance: 0000
	 Scale: 0001
	 Idiom: 0000
	 Subtype: 0000
	 Deployment Target: 0000
	 Graphics Feature Set Class: 0000
	 Memory Level Class: 0000
	 Display Gamut: 0000
	 Direction: 0000
	 Horizontal Size Class: 0000
	 Vertical Size Class: 0000
	 Identifier: FE06
	 Element: 0055
	 Part: 00B5
	 State: 0000
	 Value: 0000
	 Dimension 1: 0000
	 Dimension 2: 0000

如我们所见，此副本键对应于具有标识符 FE06 和 比例为 @1x 的维面。使用 FACETKEYS 树，我们可以看到此副本键对应的 MyPDF 素材。

RENDITION 树

RENDITION 树是一个包含素材数据的复杂结构。键是我们已经分析过的副本键，而值是一些报头前缀的素材数据。

由于结构很复杂，我们从查看示例项目中的文本文件开始。这是包含 blog.timac.org 内容的 text.txt 文件的副本数据：

副本键由 3 部分组成：

csiheader 报头，适用于所有类型的再现。该报头的固定长度为 184 字节。
TLV（类型-长度-值）列表，其长度在 csiheader 报头中指定。它包含有关无法容纳在 csiheader 报头中的扩展信息，例如素材中的 UTI。
副本数据以特定于副本类型的报头开始，后跟素材的数据。根据副本类型的不同，数据可以是压缩的，也可以是解压缩的。

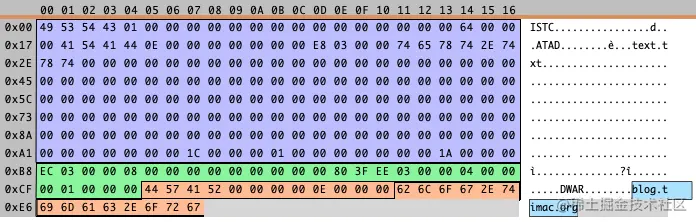

以下是使用 Synalyze It! Pro 制作的屏幕截图，用于可视化这 3 个部分：

csiheader 头部为蓝色。
TLV 列表为绿色。
副本数据为橙色。

csiheader

如前所述，副本的值以包含关于素材的各种信息的固定长度的报头（184 字节）开始：

struct csiheader {
    uint32_t tag;								// 'CTSI'
    uint32_t version;
    struct renditionFlags renditionFlags;
    uint32_t width;
    uint32_t height;
    uint32_t scaleFactor;
    uint32_t pixelFormat;
	struct {
		uint32_t colorSpaceID:4;
		uint32_t reserved:28;
    } colorSpace;
    struct csimetadata csimetadata;
    struct csibitmaplist csibitmaplist;
} __attribute__((packed));

该标签的值设置为 CTSI，它似乎是 Core Theme Structured Image 的首字母缩写。
version 值始终为 1。
renditionFlags 是一个 32 位整数，其位表示副本的某些属性：

struct renditionFlags {
  uint32_t isHeaderFlaggedFPO:1;
  uint32_t isExcludedFromContrastFilter:1;
  uint32_t isVectorBased:1;
  uint32_t isOpaque:1;
  uint32_t bitmapEncoding:4;
  uint32_t optOutOfThinning:1;
  uint32_t isFlippable:1;
  uint32_t isTintable:1;
  uint32_t preservedVectorRepresentation:1;
  uint32_t reserved:20;
} attribute((packed));

width 和 height 以像素为单位描述图像的大小。如果该素材没有宽度或高度，值为 0。

scaleFactor 是比例值，其值乘以 100。例如，@2x 图像的 scaleFactor 值为 200。

pixelFormat 可以包含多个值，具体取决于副本素材的类型，如： ARGB，GA8，RGB5，RGBW，GA16， JPEG， HEIF，DATA…

colorSpaceID 标识应该使用哪个颜色空间。从 MacOS Mojave 和 iOS 12 开始，可以支持 6 种不同的颜色空间：

NSString *GetColorSpaceNameWithID(int64_t inColorSpaceID) {
  switch (inColorSpaceID) {
    case 0:
    default: {
      return @"SRGB";
    }
      break;
    case 1: {
      return @"GrayGamma2_2";
    }
      break;
    case 2: {
        return @"DisplayP3";
    }
      break;
    case 3: {
      return @"ExtendedRangeSRGB";
    }
      break;
    case 4: {
      return @"ExtendedLinearSRGB";
    }
      break;
    case 5: {
      return @"ExtendedGray";
    }
      break;
  }
}

csimetadata 结构包含有关素材的一些重要信息：名称、布局和修改时间。

struct csimetadata {
  uint32_t modtime;
  uint16_t layout;
  uint16_t zero;
  char name[128];
} __attribute__((packed));

layout 字段特别有趣，因为它标识存储的数据的类型：图像、数据、纹理、颜色…… 对于图像，子类型存储在布局中：

enum RenditionLayoutType {
    kRenditionLayoutType_TextEffect = 0x007,
    kRenditionLayoutType_Vector = 0x009,
    kRenditionLayoutType_Data = 0x3E8,
    kRenditionLayoutType_ExternalLink = 0x3E9,
    kRenditionLayoutType_LayerStack = 0x3EA,
    kRenditionLayoutType_InternalReference = 0x3EB,
    kRenditionLayoutType_PackedImage = 0x3EC,
    kRenditionLayoutType_NameList = 0x3ED,
    kRenditionLayoutType_UnknownAddObject = 0x3EE,
    kRenditionLayoutType_Texture = 0x3EF,
    kRenditionLayoutType_TextureImage = 0x3F0,
    kRenditionLayoutType_Color = 0x3F1,
    kRenditionLayoutType_MultisizeImage = 0x3F2,
    kRenditionLayoutType_LayerReference = 0x3F4,
    kRenditionLayoutType_ContentRendition = 0x3F5,
    kRenditionLayoutType_RecognitionObject = 0x3F6,
};

enum CoreThemeImageSubtype {
    kCoreThemeOnePartFixedSize = 10,
    kCoreThemeOnePartTile = 11,
    kCoreThemeOnePartScale = 12,
    kCoreThemeThreePartHTile = 20,
    kCoreThemeThreePartHScale = 21,
    kCoreThemeThreePartHUniform = 22,
    kCoreThemeThreePartVTile = 23,
    kCoreThemeThreePartVScale = 24,
    kCoreThemeThreePartVUniform = 25,
    kCoreThemeNinePartTile = 30,
    kCoreThemeNinePartScale = 31,
    kCoreThemeNinePartHorizontalUniformVerticalScale = 32,
    kCoreThemeNinePartHorizontalScaleVerticalUniform = 33,
    kCoreThemeNinePartEdgesOnly = 34,
    kCoreThemeManyPartLayoutUnknown = 40,
    kCoreThemeAnimationFilmstrip = 50
};

最后，csibitmaplist 包含副本数据的大小（renditionLength）。后面紧跟着 TLV（类型长度值）列表，其长度写在 tvlLength 字段中：

struct csibitmaplist {
  uint32_t tvlLength; // Length of all the TLV following the csiheader
  uint32_t unknown;
  uint32_t zero;
  uint32_t renditionLength;
} __attribute__((packed));

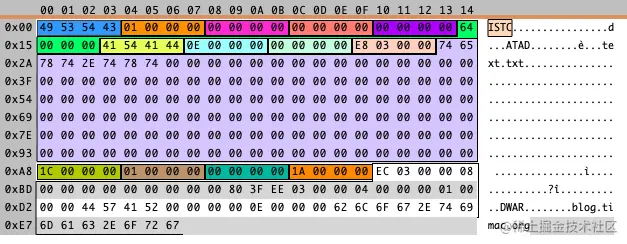

使用上述结构，我们可以在 Synalyze It! Pro 中创建自定义语法以快速理解该结构：

TVL

紧跟着 csiheader 末尾的 csibitmaplist 之后，有一个 TLV（类型长度值）列表。对于文本文件，TLV 数据为：

<EC030000 08000000 00000000 0000803F EE030000 04000000 01000000>

以下是可能的标签列表：

enum RenditionTLVType {
	kRenditionTLVType_Slices 				= 0x3E9,
	kRenditionTLVType_Metrics 				= 0x3EB,
	kRenditionTLVType_BlendModeAndOpacity	= 0x3EC,
	kRenditionTLVType_UTI	 				= 0x3ED,
	kRenditionTLVType_EXIFOrientation		= 0x3EE,
	kRenditionTLVType_ExternalTags			= 0x3F0,
	kRenditionTLVType_Frame					= 0x3F1,
};

以下代码可用于转储 TLV：

// Print the TLV
uint32_t tvlLength = csiHeader->csibitmaplist.tvlLength;
if(tvlLength > 0) {
	fprintf(stderr, "\t\t\t tlv:\n");

	const void *tlvBytes = valueBytes + sizeof(*csiHeader);
	const void *tlvPos = tlvBytes;

	while(tlvBytes + tvlLength > tlvPos) {
		uint32_t tlvTag = *(uint32_t *)tlvPos;
		uint32_t tlvLength = *(uint32_t *)(tlvPos + 4);

		fprintf(stderr, "\t\t\t\t %s: " , [GetTLVTNameWithType(tlvTag) UTF8String]);
		for(uint32_t valuePos = 0 ; valuePos < tlvLength ; valuePos++) {
			fprintf(stderr, "%02X" , *(uint8_t*)(tlvPos + 8 + valuePos));
		}

		fprintf(stderr, "\n");

		tlvPos += 8 + tlvLength;
	}
}

在文本文件上运行此代码可以获得以下信息：

tlv:
	BlendModeAndOpacity: 000000000000803F
	EXIFOrientation: 01000000

对 PDF 素材来说，我们清楚地看到 com.adobe.pdf UTI：

tlv:
	BlendModeAndOpacity: 000000000000803F
	UTI: 0E00000000000000636F6D2E61646F62652E70646600
	EXIFOrientation: 01000000

不同类型的副本

在这些复杂的结构之后可以看到副本数据。它包含特定副本类型的报头，后跟压缩或未压缩的实际数据。长度设置在 csibitmaplist 结构的 renditionLength 字段中。

对于文本文件，副本数据包含一个简单的标题，后接字符串 blog.timac.org：

<44574152 00000000 0E000000 626C6F67 2E74696D 61632E6F 7267>

然而，副本数据并不总是那么简单。事实上，截至 macOS Mojave，共有 21 种类型的副本：

CUIRawDataRendition
CUIRawPixelRendition
CUIThemeColorRendition
CUIThemePixelRendition
CUIPDFRendition
CUIThemeModelMeshRendition
CUIMutableThemeRendition
CUIThemeEffectRendition
CUIThemeMultisizeImageSetRendition
CUIThemeGradientRendition
CUIExternalLinkRendition
CUIThinningPlaceholderRendition
CUIThemeTextureRendition
CUIThemeTextureImageRendition
CUIInternalLinkRendition
CUINameContentRendition
CUIThemeSchemaRendition
CUIThemeSchemaEffectRendition
CUIThemeModelAssetRendition

和 2 种 CUIRawDataRendition 的子类型：

CUILayerStackRendition
CUIRecognitionObjectRendition

csiheader 报头的 pixelFormat 和 layout 字段用于了解应使用哪种副本类型。在本文中，我将仅描述 4 种最常见的副本类型：

CUIRawDataRendition：pixelFormat 设置为 DATA，布局设置为 kRenditionLayoutType_Data

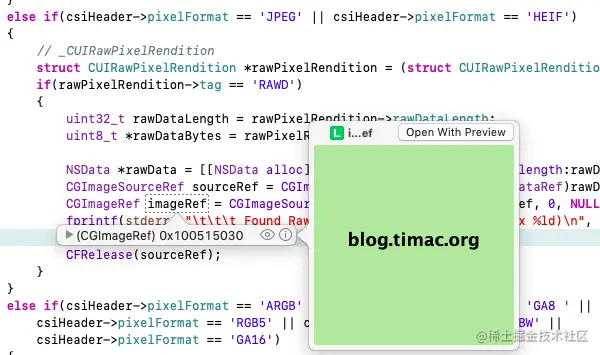

CUIRawPixelRendition：pixelFormat 为 JPEG 或 HEIF。布局设置为图像的子类型。
CUIThemeColorRendition：pixelFormat 为 0，布局为 kRenditionLayoutType_Color
CUIThemePixelRendition：pixelFormat 设置为 ARGB、GA8、RGB5、RGBW 或 GA16，而布局设置为图像子类型。

CUIRawDataRendition

让我们从文本文件使用的 CUIRawDataRendition 副本类型开始。正如我们所见，结构很简单：

struct CUIRawDataRendition {
    uint32_t tag;					// RAWD
    uint32_t version;
    uint32_t rawDataLength;
	uint8_t rawData[];
} __attribute__((packed));

以下是解析 CUIRawDataRendition 以恢复原始数据的代码：

if(csiHeader->pixelFormat == 'DATA') {
	struct CUIRawDataRendition *rawDataRendition = (struct CUIRawDataRendition *)renditionBytes;
	if(rawDataRendition->tag == 'RAWD') {
		uint32_t rawDataLength = rawDataRendition->rawDataLength;
		uint8_t *rawData = rawDataRendition->rawData;
		if(rawDataLength > 4) {
			fprintf(stderr, "\t\t\t Found RawDataRendition with size %u: 0x%02X%02X%02X%02X...\n", rawDataLength, *(uint8_t*)rawData, *(uint8_t*)(rawData + 1), *(uint8_t*)(rawData + 2), *(uint8_t*)(rawData + 3));
		}
		else {
			fprintf(stderr, "\t\t\t Found RawDataRendition with size %u\n", rawDataLength);
		}
	}
}

CUIRawPixelRendition

用于存储 JPEG 和 HEIF 的 CUIRawPixelRendition 结构与 CUIRawDataRendition 结构相同：

struct CUIRawPixelRendition {
    uint32_t tag;					// RAWD
    uint32_t version;
    uint32_t rawDataLength;
	uint8_t rawData[];
} __attribute__((packed));

恢复图像的代码也很简单：

else if(csiHeader->pixelFormat == 'JPEG' || csiHeader->pixelFormat == 'HEIF') {
	struct CUIRawPixelRendition *rawPixelRendition = (struct CUIRawPixelRendition *)renditionBytes;
	if(rawPixelRendition->tag == 'RAWD') {
		uint32_t rawDataLength = rawPixelRendition->rawDataLength;
		uint8_t *rawDataBytes = rawPixelRendition->rawData;

		NSData *rawData = [[NSData alloc] initWithBytes:rawDataBytes length:rawDataLength];
		CGImageSourceRef sourceRef = CGImageSourceCreateWithData((CFDataRef)rawData, NULL);
		CGImageRef imageRef = CGImageSourceCreateImageAtIndex(sourceRef, 0, NULL);
		fprintf(stderr, "\t\t\t Found RawPixelRendition of size (%ld x %ld) with rawDataLength %u\n", CGImageGetWidth(imageRef), CGImageGetHeight(imageRef), rawDataLength);
		CFRelease(imageRef);
		CFRelease(sourceRef);
	}
}

通过在 Xcode 中运行此代码，我们可以使用 QuickLook 插件查看恢复的图像：

CUIThemeColorRendition

CUIThemeColorRendition 副本用于存储已命名色值并包含：

色彩组成的数量

color components 是一种元信息，主要存在于图像文件中，本文中译为色彩组成。
色彩组成的值
色彩空间

struct csicolor {
	uint32_t tag;					// COLR
	uint32_t version;
	struct {
		uint32_t colorSpaceID:8;
		uint32_t unknown0:3;
		uint32_t reserved:21;
    } colorSpace;
	uint32_t numberOfComponents;
	double components[];
} __attribute__((packed));

可以使用以下代码访问 CGColorRef：

else if(csiHeader->pixelFormat == 0 && csiHeader->csimetadata.layout == kRenditionLayoutType_Color) {
	struct csicolor *colorRendition = (struct csicolor *)renditionBytes;

	if(colorRendition->numberOfComponents == 4) {
		// Use the hardcoded DeviceRGB color space instead of the real colorSpace from the colorSpaceID
		CGColorSpaceRef colorSpaceRef = CGColorSpaceCreateDeviceRGB();
		CGColorRef __unused theColor = CGColorCreate(colorSpaceRef, colorRendition->components);
		CFRelease(theColor);
		CFRelease(colorSpaceRef);

		NSString *colorString = [NSString stringWithFormat:@"%f,%f,%f,%f", colorRendition->components[0], colorRendition->components[1], colorRendition->components[2], colorRendition->components[3]];
		fprintf(stderr, "\n\t\t Found Color %s with colorspace ID %d\n", [colorString UTF8String], colorRendition->colorSpace.colorSpaceID & 0xFF);
	}
  else {
		fprintf(stderr, "\n\t\t Found Color with colorspace ID %d but with %u components\n", colorRendition->colorSpace.colorSpaceID & 0xFF, colorRendition->numberOfComponents);
	}
}

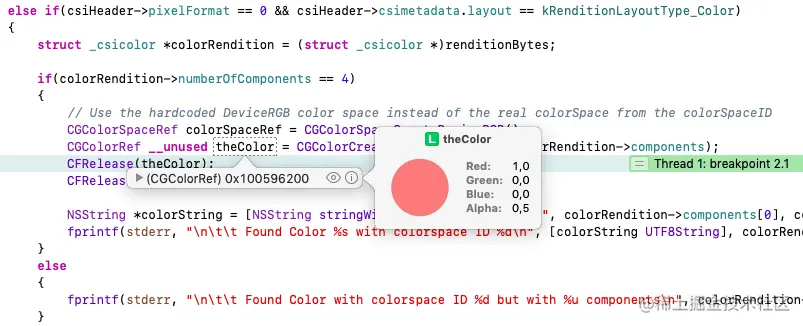

通过在 Xcode 中运行此代码，可以使用 QuickLook 插件查看恢复的 CGColorRef：

CUIThemePixelRendition

并不是所有的结构都这么简单，例如用于 PNG 图像的 CUIThemePixelRendition 就稍微复杂一些。与其他类型的副本一样，CUIThemePixelRendition 具有特定的报头：

struct CUIThemePixelRendition {
    uint32_t tag;					// 'CELM'
    uint32_t version;
    uint32_t compressionType;
    uint32_t rawDataLength;
	uint8_t rawData[];
} __attribute__((packed));

tag 的值设为 CELM
version 始终设为 0

compressionType 被设置为以下某个选项：

enum RenditionCompressionType {
    kRenditionCompressionType_uncompressed = 0,
    kRenditionCompressionType_rle,
    kRenditionCompressionType_zip,
    kRenditionCompressionType_lzvn,
    kRenditionCompressionType_lzfse,
    kRenditionCompressionType_jpeg_lzfse,
    kRenditionCompressionType_blurred,
    kRenditionCompressionType_astc,
    kRenditionCompressionType_palette_img,
    kRenditionCompressionType_deepmap_lzfse,
};

当使用压缩时，原数据会被压缩，然后需要使用相应的算法进行解码。具体所使用的解压缩算法超出了本文的范围。

rawDataLength 包含 rawData 的大小。
最后 rawData 包含真实数据 —— 未压缩或压缩。如果数据被压缩，你需要使用 compressionType 字段中指定的算法对其进行解压缩。

下面是 PNG 格式的副本在 Synalyze It! Pro 中的展示。注：用红色表示的是压缩的原数据：

总结

.car 文件可以存储许多不同类型的资产，这使得这种文件格式相当复杂。在本文中，我描述了最重要的结构以及如何转储它们。类似的方法可应用于分析和理解其他结构。

CARParser 应用程序的完整源代码可以从此处下载。你可以很容易地修改此工具，以生成与 assetutil -I Assets.car 相同的输出。

这是在演示项目上运行 CARParser 时你将看到的输出：

CARHEADER:
	 coreuiVersion: 498
	 storageVersion: 15
	 storageTimestamp: 1539543253 (2018-10-14T18:54:13Z)
	 renditionCount: 7
	 mainVersionString: @(#)PROGRAM:CoreUI  PROJECT:CoreUI-498.40.1
	 versionString: IBCocoaTouchImageCatalogTool-10.0
	 uuid: 9EA56D07-3242-4F88-8BC1-C16C25EA65F2
	 associatedChecksum: 0x79965D18
	 schemaVersion: 2
	 colorSpaceID: 1
	 keySemantics: 2

EXTENDED_METADATA:
	 thinningArguments:
	 deploymentPlatformVersion: 12.0
	 deploymentPlatform: ios
	 authoringTool: @(#)PROGRAM:CoreThemeDefinition  PROJECT:CoreThemeDefinition-346.29

KEYFORMAT:
	 maximumRenditionKeyTokenCount: 18
	 renditionKeyTokens: Theme Appearance
	 renditionKeyTokens: Scale
	 renditionKeyTokens: Idiom
	 renditionKeyTokens: Subtype
	 renditionKeyTokens: Deployment Target
	 renditionKeyTokens: Graphics Feature Set Class
	 renditionKeyTokens: Memory Level Class
	 renditionKeyTokens: Display Gamut
	 renditionKeyTokens: Direction
	 renditionKeyTokens: Horizontal Size Class
	 renditionKeyTokens: Vertical Size Class
	 renditionKeyTokens: Identifier
	 renditionKeyTokens: Element
	 renditionKeyTokens: Part
	 renditionKeyTokens: State
	 renditionKeyTokens: Value
	 renditionKeyTokens: Dimension 1
	 renditionKeyTokens: Dimension 2

Tree APPEARANCEKEYS

Tree FACETKEYS
	 'MyColor':
		 Element: 0055
		 Part: 00D9
		 Identifier: AF9F
	 'MyJPG':
		 Element: 0055
		 Part: 00B5
		 Identifier: BCAD
	 'MyPDF':
		 Element: 0055
		 Part: 00B5
		 Identifier: FE06
	 'MyPNG':
		 Element: 0055
		 Part: 00B5
		 Identifier: 7F71
	 'MyText':
		 Element: 0055
		 Part: 00B5
		 Identifier: 9236

Tree RENDITIONS

	 Key '<00000100 00000000 00000000 00000000 00000000 000006fe 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0001
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: FE06
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 0
			 width: 0
			 height: 0
			 scaleFactor: 100 (@1x)
			 pixelFormat: 'DATA' (0x44415441)
			 colorSpaceID: 1
			 modtime: 0
			 layout: Data
			 name: CoreStructuredImage
			 tvlLength: 58
			 renditionLength: 7296
			 tlv:
				 BlendModeAndOpacity: 000000000000803F
				 UTI: 0E00000000000000636F6D2E61646F62652E70646600
				 EXIFOrientation: 01000000
			 Found RawDataRendition with size 7284: 0x25504446...

	 Key '<00000100 00000000 00000000 00000000 00000000 00003692 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0001
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: 9236
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 0
			 width: 0
			 height: 0
			 scaleFactor: 100 (@1x)
			 pixelFormat: 'DATA' (0x44415441)
			 colorSpaceID: 14
			 modtime: 0
			 layout: Data
			 name: text.txt
			 tvlLength: 28
			 renditionLength: 26
			 tlv:
				 BlendModeAndOpacity: 000000000000803F
				 EXIFOrientation: 01000000
			 Found RawDataRendition with size 14: 0x626C6F67...

	 Key '<00000100 00000000 00000000 00000000 00000000 0000717f 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0001
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: 7F71
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 1
			 width: 28
			 height: 28
			 scaleFactor: 100 (@1x)
			 pixelFormat: 'ARGB' (0x41524742)
			 colorSpaceID: 1
			 modtime: 0
			 layout: Image (One Part Scaled)
			 name: Timac.png
			 tvlLength: 104
			 renditionLength: 719
			 tlv:
				 Slices: 0100000000000000000000001C0000001C000000
				 Metrics: 01000000000000000000000000000000000000001C0000001C000000
				 BlendModeAndOpacity: 000000000000803F
				 EXIFOrientation: 01000000
				 Unknown 0x03EF: 80000000

		 Found ThemePixelRendition with size 703 and compression palette-img

	 Key '<00000100 00000000 00000000 00000000 00000000 00009faf 5500d900 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0001
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: AF9F
		 Element: 0055
		 Part: 00D9
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 0
			 width: 0
			 height: 0
			 scaleFactor: 0
			 pixelFormat: 0x0000
			 colorSpaceID: 1
			 modtime: 0
			 layout: Color
			 name: MyColor
			 tvlLength: 28
			 renditionLength: 48
			 tlv:
				 BlendModeAndOpacity: 0000000000000000
				 EXIFOrientation: 01000000

		 Found Color 1.000000,0.000000,0.000000,0.500000 with colorspace ID 1

	 Key '<00000100 00000000 00000000 00000000 00000000 0000adbc 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0001
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: BCAD
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 1
			 width: 0
			 height: 0
			 scaleFactor: 100 (@1x)
			 pixelFormat: 'JPEG' (0x4A504547)
			 colorSpaceID: 14
			 modtime: 0
			 layout: Image (One Part Scaled)
			 name: TimacJPG.jpg
			 tvlLength: 92
			 renditionLength: 7766
			 tlv:
				 Slices: 010000000000000000000000C8000000C8000000
				 Metrics: 0100000000000000000000000000000000000000C8000000C8000000
				 BlendModeAndOpacity: 000000000000803F
				 EXIFOrientation: 01000000
			 Found RawPixelRendition of size (200 x 200) with rawDataLength 7754

	 Key '<00000200 00000000 00000000 00000000 00000000 0000717f 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0002
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: 7F71
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 1
			 width: 56
			 height: 56
			 scaleFactor: 200 (@2x)
			 pixelFormat: 'ARGB' (0x41524742)
			 colorSpaceID: 1
			 modtime: 0
			 layout: Image (One Part Scaled)
			 name: Timac@2x.png
			 tvlLength: 104
			 renditionLength: 814
			 tlv:
				 Slices: 0100000000000000000000003800000038000000
				 Metrics: 01000000000000000000000000000000000000003800000038000000
				 BlendModeAndOpacity: 000000000000803F
				 EXIFOrientation: 01000000
				 Unknown 0x03EF: E0000000

		 Found ThemePixelRendition with size 798 and compression palette-img

	 Key '<00000300 00000000 00000000 00000000 00000000 0000717f 5500b500 00000000 00000000>'
		 Theme Appearance: 0000
		 Scale: 0003
		 Idiom: 0000
		 Subtype: 0000
		 Deployment Target: 0000
		 Graphics Feature Set Class: 0000
		 Memory Level Class: 0000
		 Display Gamut: 0000
		 Direction: 0000
		 Horizontal Size Class: 0000
		 Vertical Size Class: 0000
		 Identifier: 7F71
		 Element: 0055
		 Part: 00B5
		 State: 0000
		 Value: 0000
		 Dimension 1: 0000
		 Dimension 2: 0000

		 csiHeader:
			 version: 1
			 renditionFlags: bitmapEncoding 1
			 width: 84
			 height: 84
			 scaleFactor: 300 (@3x)
			 pixelFormat: 'ARGB' (0x41524742)
			 colorSpaceID: 1
			 modtime: 0
			 layout: Image (One Part Scaled)
			 name: Timac@3x.png
			 tvlLength: 104
			 renditionLength: 1673
			 tlv:
				 Slices: 0100000000000000000000005400000054000000
				 Metrics: 01000000000000000000000000000000000000005400000054000000
				 BlendModeAndOpacity: 000000000000803F
				 EXIFOrientation: 01000000
				 Unknown 0x03EF: 60010000

		 Found ThemePixelRendition with size 1657 and compression palette-img

Tree 'COLORS'

Tree 'FONTS'

Tree 'FONTSIZES'

Tree 'GLYPHS'

Tree 'BEZELS'

Tree 'BITMAPKEYS'
	 Key '' -> <01000000 00000000 4c000000 12000000 ffffffff 0e000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 ffffffff ffffffff ffffffff 01000000 ffffffff 01000000 01000000>
	 Key '' -> <01000000 00000000 4c000000 12000000 ffffffff 02000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 ffffffff ffffffff ffffffff 01000000 ffffffff 01000000 01000000>
	 Key '' -> <01000000 00000000 4c000000 12000000 ffffffff 02000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 ffffffff ffffffff ffffffff 01000000 ffffffff 01000000 01000000>
	 Key '' -> <01000000 00000000 4c000000 12000000 ffffffff 02000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 ffffffff ffffffff ffffffff 01000000 ffffffff 01000000 01000000>
	 Key '' -> <01000000 00000000 4c000000 12000000 ffffffff 02000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 01000000 ffffffff ffffffff ffffffff 01000000 ffffffff 01000000 01000000>

Tree 'ELEMENT_INFO'

Tree 'PART_INFO'

你可以在这篇文章中找到我的可视化 .car 文件的 QuickLook 插件：可视化 .car 文件的 QuickLook 插件（编译后的 Asset Catalogs）

如果发现译文存在错误或其他需要改进的地方，欢迎到掘金翻译计划对译文进行修改并 PR，也可获得相应奖励积分。文章开头的 本文永久链接 即为本文在 GitHub 上的 MarkDown 链接。

掘金翻译计划是一个翻译优质互联网技术文章的社区，文章来源为掘金上的英文分享文章。内容覆盖 Android、iOS、前端、后端、区块链、产品、设计、人工智能等领域，想要查看更多优质译文请持续关注掘金翻译计划、官方微博、知乎专栏。

逆向 `.car` 文件（已编译的 Asset Catalogs）

逆向 .car 文件（已编译的 Asset Catalogs）

什么是 Asset Catalogs?

什么是 car 文件?

特殊的 BOM 文件

解析 BOM

CARHEADER 块

EXTENDED_METADATA 块

APPEARANCEKEYS 树

FACETKEYS 树

KEYFORMAT 块和 RENDITION 树的副本键

RENDITION 树

csiheader

TVL

不同类型的副本

CUIRawDataRendition

CUIRawPixelRendition

CUIThemeColorRendition

CUIThemePixelRendition

总结

逆向 `.car` 文件（已编译的 Asset Catalogs）

什么是 `car` 文件?

KEYFORMAT 块和 RENDITION 树的`副本键`
