今天简单介绍一下，如何使用IDEA来查看类图。
在阅读一个新项目的代码或者框架源码时，通常无从下手，其实可以先抓住一个主要的类，接着搞清楚类与类之间的关系，对理解源码来说，有事半功倍之效。
查看类图

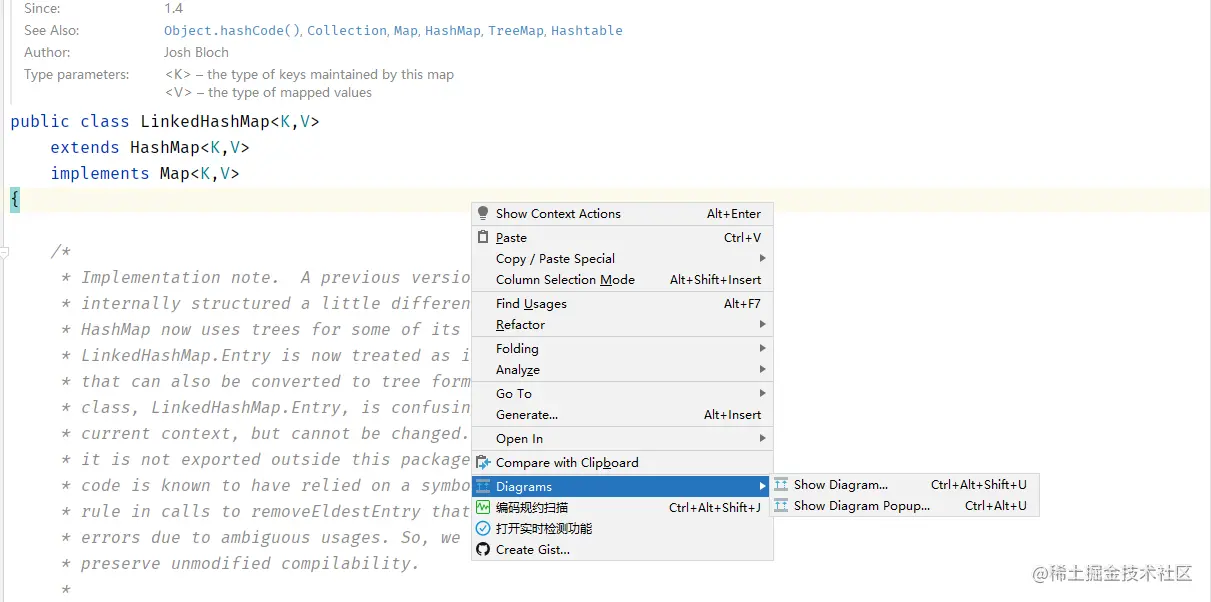

IDEA查看类图还是非常简单的，首先进入到你想查看的类，接着点击右键选择 Diagrams 。

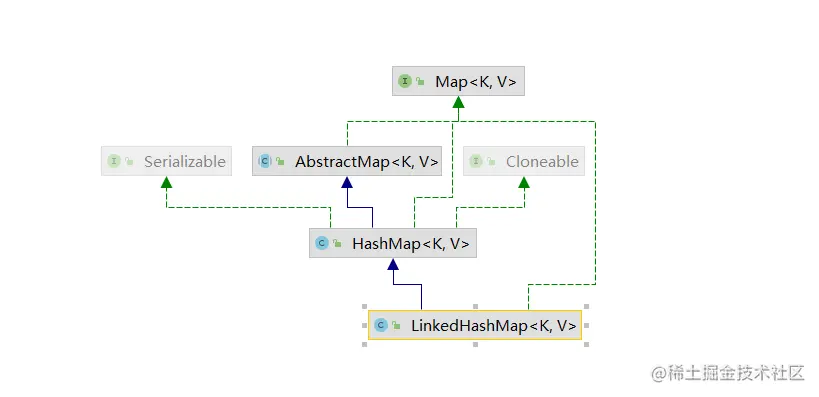

这里我们以LinkedHashMap为例：
当选中Diagrams时，可以看到弹出两个选项卡，这两个选项区别正如描述的一样，上面的会新建一个页签打开类图，下面的会弹出一个窗口显示，其余并无不同。
解读类图
C：代表一个类；
I：代表一个接口
这个大家应该都清楚，跟左侧的代码目录栏都是一样的：
图中绿色的锁处于打开状态，代表是public的。
到这里突然有一个疑问，难道还有关着的锁？
那就试一下：
public interface A {
}
class D implements A {
public static void main(String[] args) {
System.out.println(1);
}
}
当我想在class D前面加一个private时：
差点忘了，一般的类是不能用private修饰，类的可见性最少是包可见的，也就是默认的，不加任何修饰。
所以D前面没有锁，只有一个小圆圈。
那么就没有关着的锁了么？
答案是有的：
class D implements A {
private class E implements A {
}
}
内部类是可以用private修饰的，所以E前面有一把红锁，并且是关闭状态。
同时可以看到图中三角虚线代表implements；
图中三角实线代表extend。
好了，今天就到这里，我们下期再见~
