带着问题学习Android中View的measure测量

这是我参与8月更文挑战的第29天,活动详情查看:8月更文挑战

在进行研究measure原理之前,我们先带着这三个问题来想想。因为我是遇到这三个问题才开始研究measure的源码,所以我也把下面的三个问题当做引子。

调用measure(int widthMeasureSpec, int heightMeasureSpec)方法传递的参数是什么? 为什么调用measure方法View控件没有进行测量? 如何强制view进行测量? 在进行研究之前,我们先来看一个简单的布局,

        <Button
            android:id="@+id/btn_click"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="点击"
            android:onClick="start"
            />
        <LinearLayout
            android:id="@+id/linear"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#FF0000">
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="点击"/>
        </LinearLayout>
复制代码

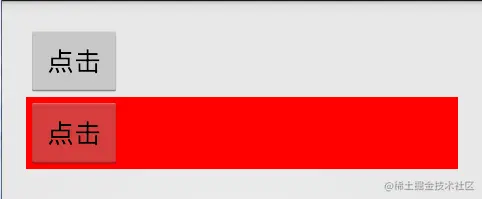

看效果图:


根据布局文件,我们并没有设置边距属性,为什么显示的效果的Button跟下面的没有对齐。这就是。在实际开发中,我们细心点会发现,对于Button控件,我们选中它的时候显示的区域比它展现的区域大。

如果我们给Button控件添加背景色:

        <Button
            android:id="@+id/btn_click"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="点击"
            android:background="#FF0000"
            android:onClick="start"
            />
复制代码

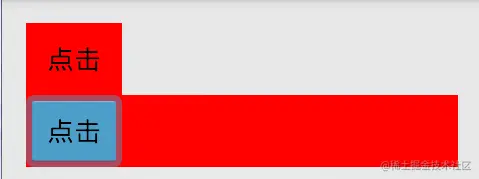

可以看到Button的背景色和LinearLayout的背景色无缝连接在一起,同时我们观察下面的那个点击的Button,发现它的周围区域实际是存在的,是白色与我们的背景色重叠起来了。这就引入了我们的一个重要概念:控件边界布局和视觉编辑布局。我们在真机上打开【显示布局边界】,在设置——>开发者选项——>显示布局边界。 我们看下效果图。

注:蓝色 为控件的布局边界;粉红色为视觉边界 这就涉及到我们的一个ViewGroup属性:android:layoutMode

说的通俗一点,clipBounds就是默认值,不处理一些控件之间的“留白”,opticalBounds消除控件之间的留白。

我们抽出LinearLayout的布局来说:

        <LinearLayout
            android:id="@+id/linear"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="#fff000"
            android:layoutMode="clipBounds">
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="点击"/>
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="测试的"
                />
        </LinearLayout>
复制代码

我们修改属性android:layoutMode=”opticalBounds”,效果图:


通过对比发现就是一个清除的效果。

MeasureSpec 我们分析第一个问题,onMeasure()方法里传的是什么?传的就是MeasureSpec变量。它是View的一个内部类。源码设计非常简单精悍。

一个MeasureSpec封装了父布局传递给子布局的布局要求,每个MeasureSpec代表了一组宽度和高度的要求。一个MeasureSpec由大小和模式组成。由32位组成,头8位为模式,后24位封装大小。它有三种模式:UNSPECIFIED(未指定),父元素部队自元素施加任何束缚,子元素可以得到任意想要的大小;EXACTLY(完全),父元素决定自元素的确切大小,子元素将被限定在给定的边界里而忽略它本身大小;AT_MOST(至多),子元素至多达到指定大小的值。它常用的三个函数:

static int getMode(int measureSpec):根据提供的测量值(格式)提取模式(上述三个模式之一) static int getSize(int measureSpec):根据提供的测量值(格式)提取大小值(这个大小也就是我们通常所说的大小) static int makeMeasureSpec(int size,int mode):根据提供的大小值和模式创建一个测量值(格式) Mode的取值:

MeasureSpec.AT_MOST,即十进制2,该值表示View最大可以取其父ViewGroup给其指定的尺寸,例如现在有个Int值widthMeasureSpec,ViewGroup将其传递给了View的measure方法,如果widthMeasureSpec中的mode值是AT_MOST,size是300,那么表示View能取的最大的宽度是300。

MeasureSpec.EXACTLY,即十进制1,该值表示View必须使用其父ViewGroup指定的尺寸,还是以widthMeasureSpec为例,如果其mode值是EXACTLY,控件大小就是它老子的大小

MeasureSpec.UNSPECIFIED,即十进制0,该值表示View的父ViewGroup没有给View在尺寸上设置限制条件,这种情况下View可以忽略measureSpec中的size,View可以取自己想要的值作为量算的尺寸。

我们常看到measure(0,0)或者measure(1,1)之类的,这就是传入的测量模式。

measure()方法 下面就开始分析measure方法。

       public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
            //判断当前view的LayoutMode是否为opticalbounds
            boolean optical = isLayoutModeOptical(this);
            if (optical != isLayoutModeOptical(mParent)) {//判断当前view的ParentView的LayoutMode是否为opticalbounds
                Insets insets = getOpticalInsets();
                int oWidth  = insets.left + insets.right;
                int oHeight = insets.top  + insets.bottom;
                widthMeasureSpec  = MeasureSpec.adjust(widthMeasureSpec,  optical ? -oWidth  : oWidth);
                heightMeasureSpec = MeasureSpec.adjust(heightMeasureSpec, optical ? -oHeight : oHeight);
            }

            // 根据我们传入的widthMeasureSpec和heightMeasureSpec计算key值,我们在mMeasureCache中存储我们view的信息
            long key = (long) widthMeasureSpec << 32 | (long) heightMeasureSpec & 0xffffffffL;
            //如果mMeasureCache为null,则进行new一个对象
            if (mMeasureCache == null) mMeasureCache = new LongSparseLongArray(2);

            //mOldWidthMeasureSpec和mOldHeightMeasureSpec分别表示上次对View进行量算时的widthMeasureSpec和heightMeasureSpec
            //执行View的measure方法时,View总是先检查一下是不是真的有必要费很大力气去做真正的量算工作
            //mPrivateFlags是一个Int类型的值,其记录了View的各种状态位
            //如果(mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT,
            //那么表示当前View需要强制进行layout(比如执行了View的forceLayout方法),所以这种情况下要尝试进行量算
            //如果新传入的widthMeasureSpec/heightMeasureSpec与上次量算时的mOldWidthMeasureSpec/mOldHeightMeasureSpec不等,
            //那么也就是说该View的父ViewGroup对该View的尺寸的限制情况有变化,这种情况下要尝试进行量算
            if ((mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT ||
                    widthMeasureSpec != mOldWidthMeasureSpec ||
                    heightMeasureSpec != mOldHeightMeasureSpec) {

                //通过运算,重置mPrivateFlags值,即View的测量状态
                mPrivateFlags &= ~PFLAG_MEASURED_DIMENSION_SET;
                //解决布局中的Rtl问题
                resolveRtlPropertiesIfNeeded();
                //判断当前View是否是强制进行测量,如果是则将cacheIndex=-1,反之从mMeasureCache中获取
                //对应的index,即从缓存中读取存储的大小。
                int cacheIndex = (mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT ? -1 :
                        mMeasureCache.indexOfKey(key);
                //根据cacheIndex的大小判断是否需要重新测量,或者根据布尔变量sIgnoreMeasureCache进行判断。
                if (cacheIndex < 0 || sIgnoreMeasureCache) {
                    // 重新测量,则调用我们重写的onMeasure()方法进行测量,然后重置View的状态
                    onMeasure(widthMeasureSpec, heightMeasureSpec);
                    mPrivateFlags3 &= ~PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
                } else {
                    //  通过我们计算的cacheIndex值,从缓存中读取我们的测量值。
                    long value = mMeasureCache.valueAt(cacheIndex);
                    // 通过setMeasuredDimension()方法设置我们的测量值,然后重置View的状态
                    setMeasuredDimension((int) (value >> 32), (int) value);
                    mPrivateFlags3 |= PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
                }

                // 如果View的状态没有改变,则会抛出异常“我们没有调用”setMeasuredDimension()“方法,一般出现在我们重写onMeasure方法,
                //但是没有调用setMeasuredDimension方法导致的。
                if ((mPrivateFlags & PFLAG_MEASURED_DIMENSION_SET) != PFLAG_MEASURED_DIMENSION_SET) {
                    throw new IllegalStateException("onMeasure() did not set the"
                            + " measured dimension by calling"
                            + " setMeasuredDimension()");
                }

                mPrivateFlags |= PFLAG_LAYOUT_REQUIRED;
            }

            mOldWidthMeasureSpec = widthMeasureSpec;
            mOldHeightMeasureSpec = heightMeasureSpec;
            //将最新的widthMeasureSpec和heightMeasureSpec进行存储到mMeasureCache
            mMeasureCache.put(key, ((long) mMeasuredWidth) << 32 |
                    (long) mMeasuredHeight & 0xffffffffL); // suppress sign extension
        }
复制代码

在上面的代码中,注释还算详细,仔细看应该能知道测量的流程。 (1)、测量首先判断控件的模式,通过调用isLayoutModeOptical方法进行判断。

        public static boolean isLayoutModeOptical(Object o) {
            return o instanceof ViewGroup && ((ViewGroup) o).isLayoutModeOptical();
        }

        //ViewGroup的isLayoutModeOptical方法
        boolean isLayoutModeOptical() {
            return mLayoutMode == LAYOUT_MODE_OPTICAL_BOUNDS;
        }
复制代码

这个方法就是判断view是否为ViewGroup类型,然后判断layoutMode设定是否为opticalBounds。如果是,则对传入的widthMeasureSpec、heightMeasureSpec进行重新计算封装,通过上面的试验,我们看到了设定的区别,所以需要重新计算封装。

(2)、判断当前view是否强制重新计算,或者传入进来的MeasureSpec是否和上次不同。这两种情况满足一种则进行测量运算。 (3)、系统还不满足,又判断是否为强制测量,如果为强制测量或者忽略缓存,则调用我们重写的onMeasure()方法进行测量,反之,从mMeasureCache缓存中读取上次的测量数据。

为什么调用measure()方法控件没有进行重新测量?

通过前面的源码分析,是不是对结果知道一二,View也不是因为我们调用了measure方法就进行真真切切的重新测量,首先,它会判断我们是否是强制测量或者测量模式发生了改变没有,这个是必要条件,如果这里都不满足就不会进入执行到我们的onMeasure方法,之后还要判断我们是否强制重新测量,不然取缓存的值,只样实际上还没有达到我们的测量。 注:Android不同版本对应的measure方法源码可能有所不同。

说到这里,measure的源码是分析了,我们在往深入的想,我们如果在我们的自定义View时没有对onMeasure()方法进行重写,那么系统调用的onMeasure()方法是怎么实现的呢?不错,我们就瞧一瞧View中默认的onMeasure()方法是怎么实现的。

    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
    }
复制代码

这里面涉及到三个方法:

  • getDefaultSize
  • getSuggestedMinimumWidth
  • getSuggestedMinimumHeight

稍微思考下,我们也知道肯定是设置一个默认值的,我们看下后两个函数的源码:

    protected int getSuggestedMinimumWidth() {
        return (mBackground == null) ? mMinWidth : max(mMinWidth, mBackground.getMinimumWidth());
    }

    protected int getSuggestedMinimumHeight() {
        return (mBackground == null) ? mMinHeight : max(mMinHeight, mBackground.getMinimumHeight());
    }
复制代码

都是进行判断backgroud是否为空,如果为空,返回view最小的高度或宽度,如果不为空,返回与backgroud的最小宽高中的最大值。可能你会疑惑,view的最小宽度或高度是怎么来的?这个就要回归到我们的View构造函数。

    case R.styleable.View_minWidth:
        mMinWidth = a.getDimensionPixelSize(attr, 0);
        break;
    case R.styleable.View_minHeight:
        mMinHeight = a.getDimensionPixelSize(attr, 0);
        break;
复制代码

可以从这里获取,当然我们也可以进行设定:

    public void setMinimumWidth(int minWidth) {
        mMinWidth = minWidth;
        requestLayout();
    }


    public void setMinimumHeight(int minHeight) {
        mMinHeight = minHeight;
        requestLayout();
    }
复制代码

我们接着看看看getDefaultSize()的源码:

    public static int getDefaultSize(int size, int measureSpec) {
        int result = size;
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);

        switch (specMode) {
        case MeasureSpec.UNSPECIFIED:
            result = size;
            break;
        case MeasureSpec.AT_MOST:
        case MeasureSpec.EXACTLY:
            result = specSize;
            break;
        }
        return result;
    }
复制代码

在getDefaultSize中,传入进来我们获取的最小值,然后根据我们设定的MeasureSpec获取对应size和mode,然后判断mode,如果为MeasureSpec.UNSPECIFIED就将size赋值我们获取的最小大小。模式为MeasureSpec.AT_MOST、MeasureSpec.EXACTLY时,赋值为我们从MeasureSpec获取的大小。这也证实了自定义控件时,我们没有重写onMeasure方法,同时给控件设置wrap_content属性,控件显示的效果是match_parent的效果。

说到这里measure流程的大概也基本搞明白了。 我们来看第三个问题,如何强制一个view进行重绘? 根据上面的分析,我们强制重绘就得清除缓存mMeasureCache缓存中的数据。这里就得提及forceLayout()方法,看下这个方法的源码:

    public void forceLayout() {
        if (mMeasureCache != null) mMeasureCache.clear();
        mPrivateFlags |= PFLAG_FORCE_LAYOUT;
        mPrivateFlags |= PFLAG_INVALIDATED;
    }
复制代码

这个方法中就是清除缓存mMeasureCache中的缓存数据,然后改变View的mPrivateFlags属性值。这里又得说起requestLayout()函数,用于请求重新布局。


       public void requestLayout() {
        if (mMeasureCache != null) mMeasureCache.clear();

        if (mAttachInfo != null && mAttachInfo.mViewRequestingLayout == null) {
            // Only trigger request-during-layout logic if this is the view requesting it,
            // not the views in its parent hierarchy
            ViewRootImpl viewRoot = getViewRootImpl();
            if (viewRoot != null && viewRoot.isInLayout()) {
                if (!viewRoot.requestLayoutDuringLayout(this)) {
                    return;
                }
            }
            mAttachInfo.mViewRequestingLayout = this;
        }

        mPrivateFlags |= PFLAG_FORCE_LAYOUT;
        mPrivateFlags |= PFLAG_INVALIDATED;

        if (mParent != null && !mParent.isLayoutRequested()) {
            mParent.requestLayout();
        }
        if (mAttachInfo != null && mAttachInfo.mViewRequestingLayout == this) {
            mAttachInfo.mViewRequestingLayout = null;
        }
    }
复制代码

这样就可以完成View的强制测量。在实际的开发中,我们在对自定义View进行测量的时候,只需要重写onMeasure()方法即可,在onMeasure()方法中指定我们要求的控件大小,除非我们在刷新控件的时候需要我们去考虑一些方法的实现,探究源码让我们知道了为什么是这样,不至于迷惘。
