多角度体会 Swift 方法派发

我们知道 Swift 有三种方法派发方式:静态派发(直接派发)、VTable 派发(函数表派发)、消息派发。下面我们分别从 SIL 中间语言,以及汇编的角度体会 Swift 的方法派发方式。

问题引子

在展开正文之前,我们先来看一个问题:

有一个 Framework (仅有一个类和一个方法)和一个 Swift App 工程(调用该方法),代码如下,将 Framework 编译后直接集成在 App 工程中:

// Framework
public class SwiftMethodDispatchTable {
    public func getMethodName() -> String {
        let name = "SwiftMethodDispatchTable"
        print("Method name: \(name)")
        return name
    }
}

// App,ViewController.swift
class ViewController: UIViewController {
    override func viewDidLoad() {
        super.viewDidLoad()
        readMethodName()
    }
    func readMethodName() {
        let name = SwiftMethodDispatchTable().getMethodName()
        print("read method name:", name)
    }
}
复制代码

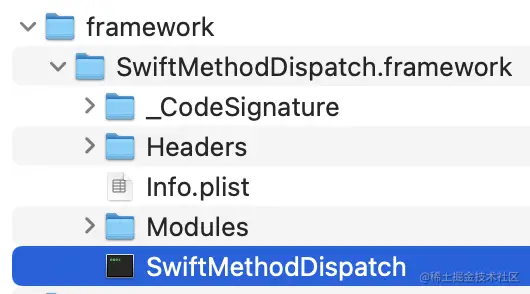

我们如果将 Framework 中的 getMethodName 方法改个名字(getMethodName_new),重新编译,并将编译后的二进制文件(如下图所示)覆盖 App 工程中集成的 Framework 二进制文件,且 Headers 与 Modules 目录保持不变,App 中调用的方法名称也保持不变(仍然是 getMethodName)。

截屏2021-08-30 上午7.55.12.png

那么问题来了: App 重新编译后执行结果是什么?

  1. 编译报错
  2. 运行时报错
  3. 正常运行

下面我们回到正题,最后我们再来回答这个问题。

SIL

我们先来看三个相似的类,它们都包含了使用不同派发方式的 getMethodName 方法,同时我们通过 printMethodName 方法来观察它们的派发方式区别:

  • 静态派发
final public class SwiftMethodDispatchStatic {
    public init() {}

    func printMethodName() -> String {
        let name = getMethodName()
        return name
    }

    public func getMethodName() -> String {
        let name = "SwiftMethodDispatchStatic"
        print("Method name: \(name)")
        return name
    }
}
复制代码
  • vtable 派发
public class SwiftMethodDispatchTable {
    public init() {}

    func printMethodName() -> String {
        let name = getMethodName()
        return name
    }

    public func getMethodName() -> String {
        let name = "SwiftMethodDispatchTable"
        print("Method name: \(name)")
        return name
    }
}
复制代码
  • 消息派发
public class SwiftMethodDispatchMessage {
    public init() {}

    func printMethodName() -> String {
        let name = getMethodName()
        return name
    }

    @objc dynamic public func getMethodName() -> String {
        let name = "SwiftMethodDispatchMessage"
        print("Method name: \(name)")
        return name
    }
}
复制代码

下面我们分别生成 SIL 对比看看(命令行执行 swiftc -emit-silgen -O xxx.swift 生成,以下摘录关键部分)。

静态派发

// SwiftMethodDispatchStatic.printMethodName()
sil hidden [ossa] @$s25SwiftMethodDispatchStaticAAC05printB4NameSSyF : $@convention(method) (@guaranteed SwiftMethodDispatchStatic) -> @owned String {
// %0 "self"                                      // users: %3, %1
bb0(%0 : @guaranteed $SwiftMethodDispatchStatic):
  debug_value %0 : $SwiftMethodDispatchStatic, let, name "self", argno 1 // id: %1
  // function_ref SwiftMethodDispatchStatic.getMethodName()
  %2 = function_ref @$s25SwiftMethodDispatchStaticAAC03getB4NameSSyF : $@convention(method) (@guaranteed SwiftMethodDispatchStatic) -> @owned String // user: %3
  %3 = apply %2(%0) : $@convention(method) (@guaranteed SwiftMethodDispatchStatic) -> @owned String // users: %8, %5, %4
  debug_value %3 : $String, let, name "name"      // id: %4
  %5 = begin_borrow %3 : $String                  // users: %7, %6
  %6 = copy_value %5 : $String                    // user: %9
  end_borrow %5 : $String                         // id: %7
  destroy_value %3 : $String                      // id: %8
  return %6 : $String                             // id: %9
} // end sil function '$s25SwiftMethodDispatchStaticAAC05printB4NameSSyF'

sil_vtable [serialized] SwiftMethodDispatchStatic {
  #SwiftMethodDispatchStatic.init!allocator: (SwiftMethodDispatchStatic.Type) -> () -> SwiftMethodDispatchStatic : @$s25SwiftMethodDispatchStaticAACABycfC	// SwiftMethodDispatchStatic.__allocating_init()
  #SwiftMethodDispatchStatic.deinit!deallocator: @$s25SwiftMethodDispatchStaticAACfD	// SwiftMethodDispatchStatic.__deallocating_deinit
}
复制代码

在以上的 SIL 中重点看这两行:

// function_ref SwiftMethodDispatchStatic.getMethodName()
%2 = function_ref @$s25SwiftMethodDispatchStaticAAC03getB4NameSSyF : $@convention(method) (@guaranteed SwiftMethodDispatchStatic) -> @owned String // user: %3
复制代码

function_ref 关键字表明 getMethodName 方法是通过方法指针来调用的,并且通过符号 s25SwiftMethodDispatchStaticAAC03getB4NameSSyF 来定位方法地址,同时 sil_vtable 中也未包含该方法。

vtable 派发

// SwiftMethodDispatchTable.printMethodName()
sil hidden [ossa] @$s24SwiftMethodDispatchTableAAC05printB4NameSSyF : $@convention(method) (@guaranteed SwiftMethodDispatchTable) -> @owned String {
// %0 "self"                                      // users: %3, %2, %1
bb0(%0 : @guaranteed $SwiftMethodDispatchTable):
  debug_value %0 : $SwiftMethodDispatchTable, let, name "self", argno 1 // id: %1
  %2 = class_method %0 : $SwiftMethodDispatchTable, #SwiftMethodDispatchTable.getMethodName : (SwiftMethodDispatchTable) -> () -> String, $@convention(method) (@guaranteed SwiftMethodDispatchTable) -> @owned String // user: %3
  %3 = apply %2(%0) : $@convention(method) (@guaranteed SwiftMethodDispatchTable) -> @owned String // users: %8, %5, %4
  debug_value %3 : $String, let, name "name"      // id: %4
  %5 = begin_borrow %3 : $String                  // users: %7, %6
  %6 = copy_value %5 : $String                    // user: %9
  end_borrow %5 : $String                         // id: %7
  destroy_value %3 : $String                      // id: %8
  return %6 : $String                             // id: %9
} // end sil function '$s24SwiftMethodDispatchTableAAC05printB4NameSSyF'

sil_vtable [serialized] SwiftMethodDispatchTable {
  #SwiftMethodDispatchTable.init!allocator: (SwiftMethodDispatchTable.Type) -> () -> SwiftMethodDispatchTable : @$s24SwiftMethodDispatchTableAACABycfC	// SwiftMethodDispatchTable.__allocating_init()
  #SwiftMethodDispatchTable.printMethodName: (SwiftMethodDispatchTable) -> () -> String : @$s24SwiftMethodDispatchTableAAC05printB4NameSSyF	// SwiftMethodDispatchTable.printMethodName()
  #SwiftMethodDispatchTable.getMethodName: (SwiftMethodDispatchTable) -> () -> String : @$s24SwiftMethodDispatchTableAAC03getB4NameSSyF	// SwiftMethodDispatchTable.getMethodName()
  #SwiftMethodDispatchTable.deinit!deallocator: @$s24SwiftMethodDispatchTableAACfD	// SwiftMethodDispatchTable.__deallocating_deinit
}
复制代码

在 vtable 的方式中,方法的引用方式就变成了:

%2 = class_method %0 : $SwiftMethodDispatchTable, #SwiftMethodDispatchTable.getMethodName : (SwiftMethodDispatchTable) -> () -> String, $@convention(method) (@guaranteed SwiftMethodDispatchTable) -> @owned String // user: %3
复制代码

这里的 class_method 关键字表明 getMethodName 使用类对象方法的方式,即函数表的方式,通过 sil_vtable 中的信息也能印证这一点,SwiftMethodDispatchTable 类的 vtable 表包含了这个方法。

消息派发

// SwiftMethodDispatchMessage.printMethodName()
sil hidden [ossa] @$s26SwiftMethodDispatchMessageAAC05printB4NameSSyF : $@convention(method) (@guaranteed SwiftMethodDispatchMessage) -> @owned String {
// %0 "self"                                      // users: %3, %2, %1
bb0(%0 : @guaranteed $SwiftMethodDispatchMessage):
  debug_value %0 : $SwiftMethodDispatchMessage, let, name "self", argno 1 // id: %1
  %2 = objc_method %0 : $SwiftMethodDispatchMessage, #SwiftMethodDispatchMessage.getMethodName!foreign : (SwiftMethodDispatchMessage) -> () -> String, $@convention(objc_method) (SwiftMethodDispatchMessage) -> @autoreleased NSString // user: %3
  %3 = apply %2(%0) : $@convention(objc_method) (SwiftMethodDispatchMessage) -> @autoreleased NSString // user: %5
  // function_ref static String._unconditionallyBridgeFromObjectiveC(_:)
  %4 = function_ref @$sSS10FoundationE36_unconditionallyBridgeFromObjectiveCySSSo8NSStringCSgFZ : $@convention(method) (@guaranteed Optional<NSString>, @thin String.Type) -> @owned String // user: %7
  %5 = enum $Optional<NSString>, #Optional.some!enumelt, %3 : $NSString // users: %9, %7
  %6 = metatype $@thin String.Type                // user: %7
  %7 = apply %4(%5, %6) : $@convention(method) (@guaranteed Optional<NSString>, @thin String.Type) -> @owned String // users: %13, %10, %8
  debug_value %7 : $String, let, name "name"      // id: %8
  destroy_value %5 : $Optional<NSString>          // id: %9
  %10 = begin_borrow %7 : $String                 // users: %12, %11
  %11 = copy_value %10 : $String                  // user: %14
  end_borrow %10 : $String                        // id: %12
  destroy_value %7 : $String                      // id: %13
  return %11 : $String                            // id: %14
} // end sil function '$s26SwiftMethodDispatchMessageAAC05printB4NameSSyF'

sil_vtable [serialized] SwiftMethodDispatchMessage {
  #SwiftMethodDispatchMessage.init!allocator: (SwiftMethodDispatchMessage.Type) -> () -> SwiftMethodDispatchMessage : @$s26SwiftMethodDispatchMessageAACABycfC	// SwiftMethodDispatchMessage.__allocating_init()
  #SwiftMethodDispatchMessage.printMethodName: (SwiftMethodDispatchMessage) -> () -> String : @$s26SwiftMethodDispatchMessageAAC05printB4NameSSyF	// SwiftMethodDispatchMessage.printMethodName()
  #SwiftMethodDispatchMessage.deinit!deallocator: @$s26SwiftMethodDispatchMessageAACfD	// SwiftMethodDispatchMessage.__deallocating_deinit
}
复制代码

在消息派发中,引用方式变成了:

%2 = objc_method %0 : $SwiftMethodDispatchMessage, #SwiftMethodDispatchMessage.getMethodName!foreign : (SwiftMethodDispatchMessage) -> () -> String, $@convention(objc_method) (SwiftMethodDispatchMessage) -> @autoreleased NSString // user: %3
复制代码

objc_method 关键字表明了方法已经转为了使用 OC 中的方法派发方式,即消息派发,并且方法签名中,返回类型已经变为了 NSString,vtable 中也没有了 getMethodName 方法。

从 SIL 的角度看 Swift 中的方法派发方式,是不是很明白。

汇编

我们接着再从汇编层面看看以上几种派发方式的区别。

在开始前我们先准备点样例代码,在最前面的 App 工程中我们增加上面提到的几个方法:

@IBAction func StaticDispatch(_ sender: Any) {
        _ = SwiftMethodDispatchStatic().getMethodName()
    }

    @IBAction func VTableDispatch(_ sender: Any) {
        _ = SwiftMethodDispatchTable().getMethodName()
    }

    @IBAction func MessageDispatch(_ sender: Any) {
        _ = SwiftMethodDispatchMessage().getMethodName()
    }
复制代码

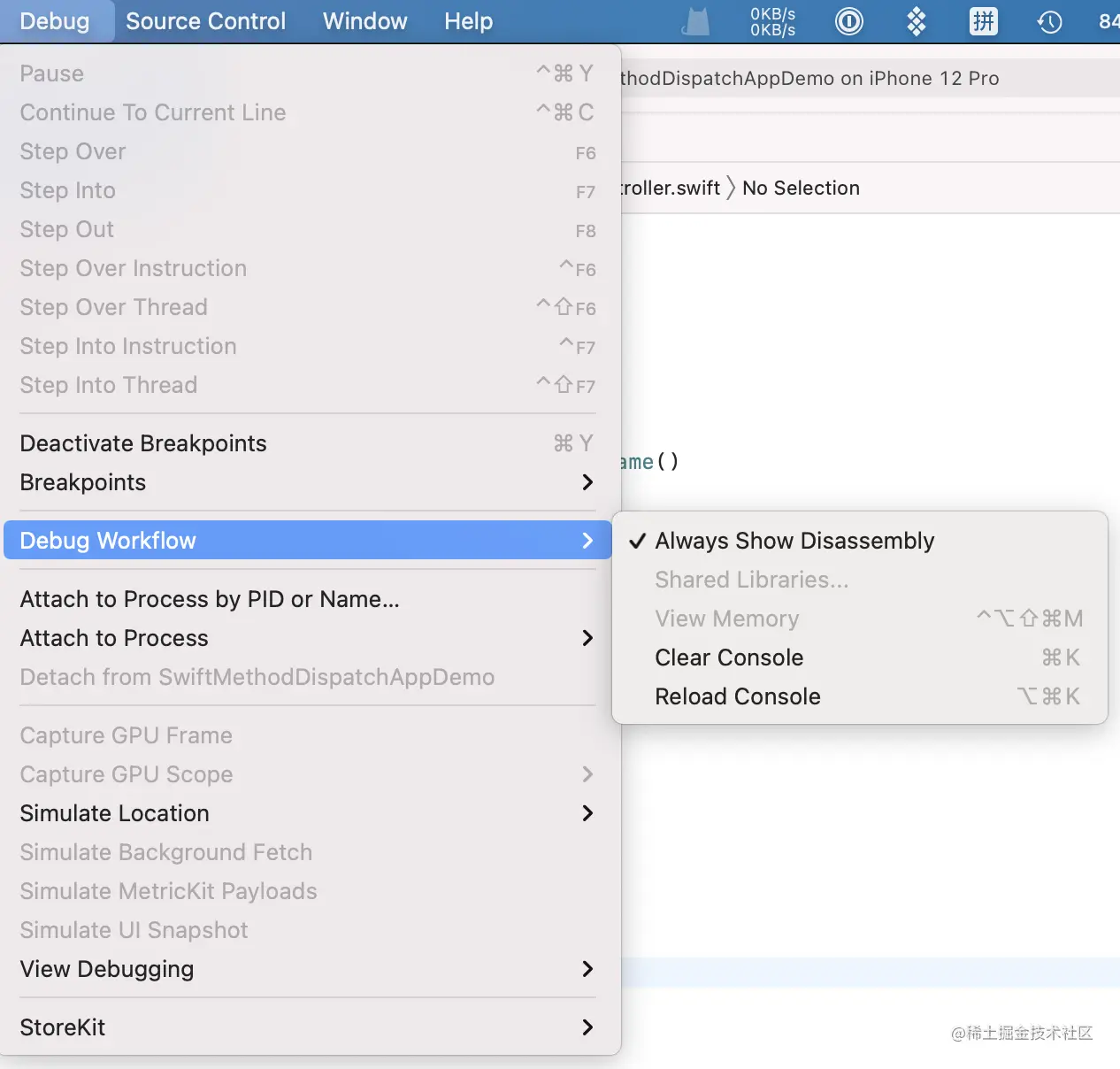

我们在调用处打上断点,并通过汇编模式进行调试观察(选择 Debug 菜单中的 Debug Workflow,勾选 Always Show Disassembly):

截屏2021-08-30 上午8.28.00.png

下面我们分别看看不同派发方式中汇编代码的区别

静态派发

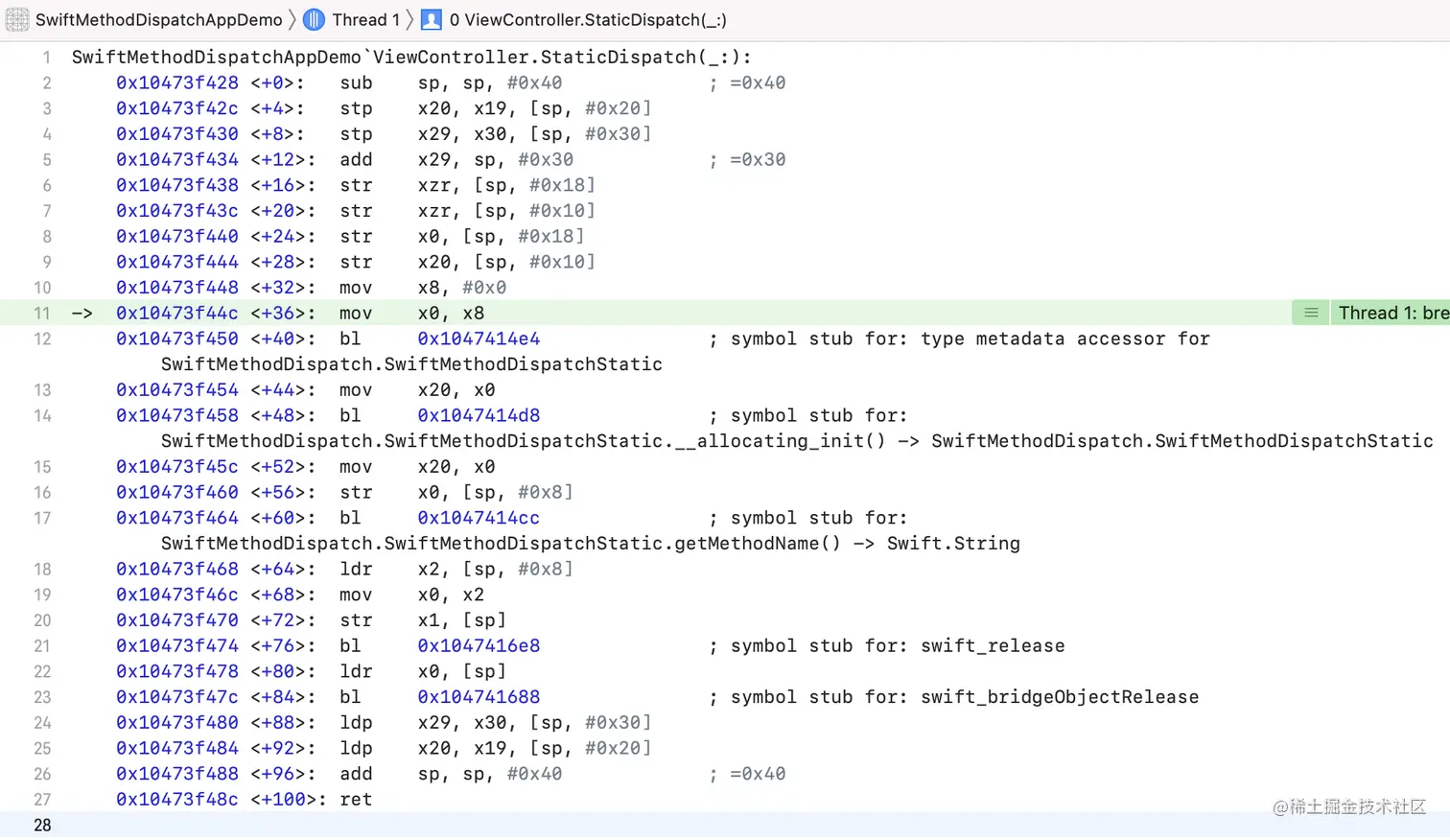

下面是 StaticDispatch 方法对应的汇编代码:

截屏2021-08-30 上午9.40.01.png

在第 17 行 bl 0x1047414cc 这条指令后有一个注解:symbol stub for …getMethodName...,可以猜想一定和 getMethodName 方法有关,那么我们看看 0x1047414c 这个地址到底指向什么。

bl 指令表示跳转到指定的子程序名处执行代码

symbol stub 表示代码的符号占位,实际代码要根据占位符号进行重新定位。

执行以下命令:

image lookup --address 0x1047414cc
复制代码

结果如下:

Address: SwiftMethodDispatchAppDemo[0x00000001000054cc] (SwiftMethodDispatchAppDemo.__TEXT.__stubs + 36)
Summary: SwiftMethodDispatchAppDemo`symbol stub for: SwiftMethodDispatch.SwiftMethodDispatchStatic.getMethodName() -> Swift.String
复制代码

这里我们可以看到地址 0x1047414cc 对应的偏移地址是 0x00000001000054cc,我们根据这个地址在 MachO 文件的 __TEXT,__stubs 这个 section 中进行查找。

我们使用 MachOView 这个工具来查看 app 的二进制文件信息

下载这个工程编译运行即可:

github.com/emptyglass1…

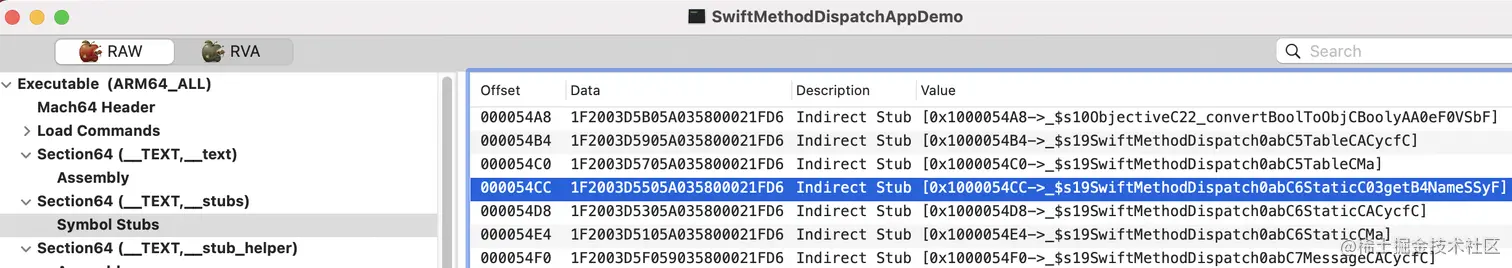

打开 MachOView 后我们在 TEXT 段中找 __TEXT,__stubs 这个 section,查找偏移地址为 000054cc 的记录:

截屏2021-08-30 上午11.58.22.png

对应的值是一串符号:_$s19SwiftMethodDispatch0abC6StaticC03getB4NameSSyF,经过 demangle 转换后得到的值为:

SwiftMethodDispatch.SwiftMethodDispatchStatic.getMethodName() -> Swift.String

这与 image lookup 命令得到的结果一致,因为 SwiftMethodDispatch 是一个动态库,以上符号需要在动态库中进行重定位,我们在 MachOView 中再打开 SwiftMethodDispatch。

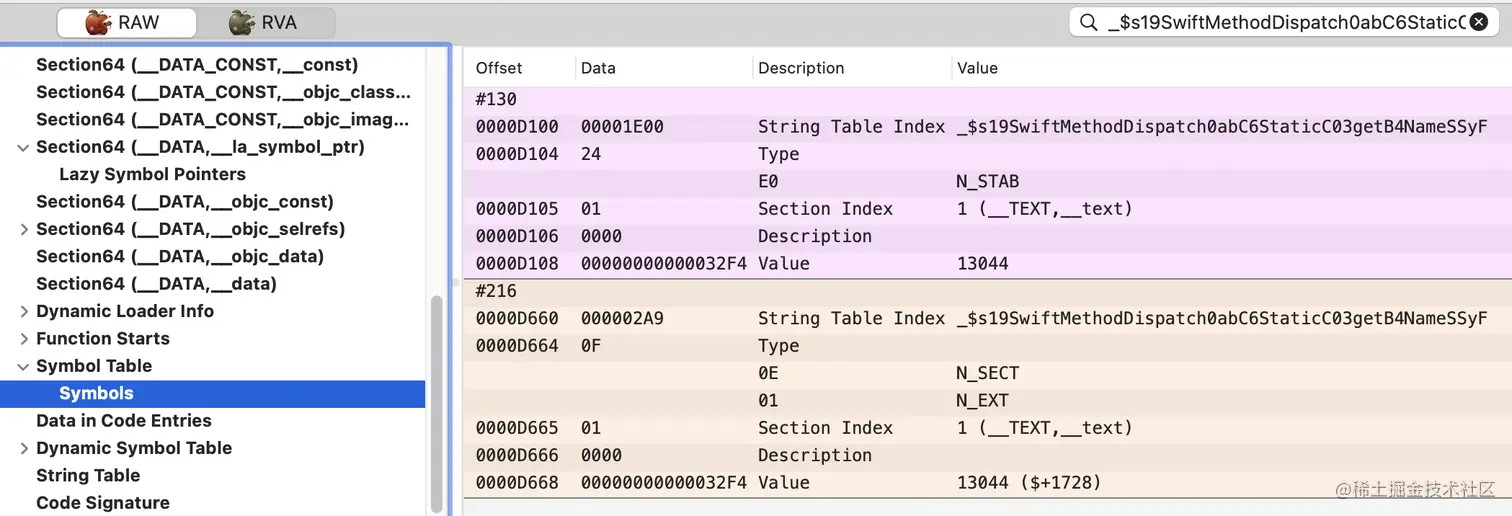

在 Symbol Table 中搜索符号:_$s19SwiftMethodDispatch0abC6StaticC03getB4NameSSyF,该符号对应的代码段偏移地址是:32F4

截屏2021-08-30 下午2.58.25.png

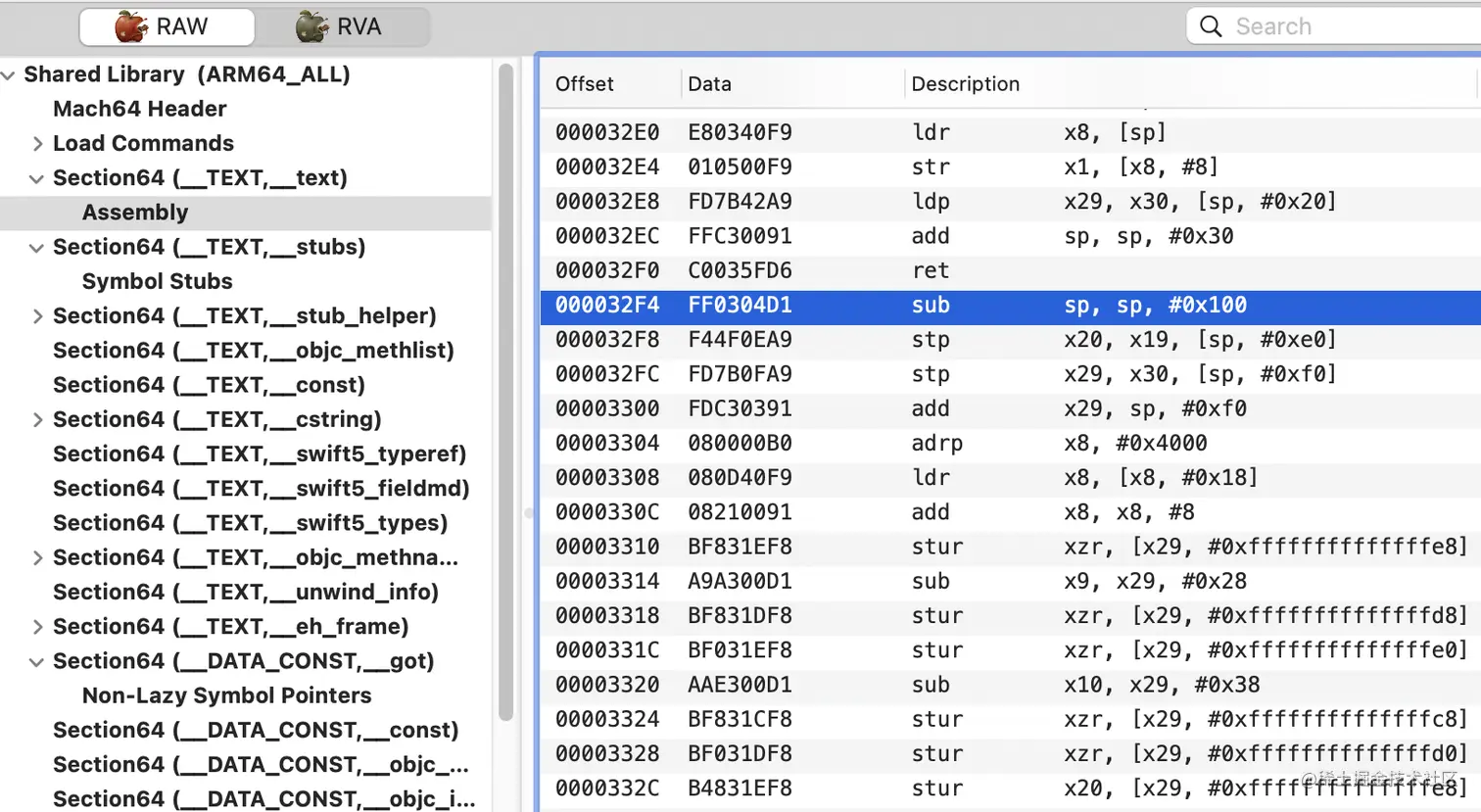

继续在 __TEXT,__text section 中查找 32F4 地址对应的记录,从下图中标记的这一行开始即是 getMethodName 这个方法:

截屏2021-08-30 下午3.00.59.png

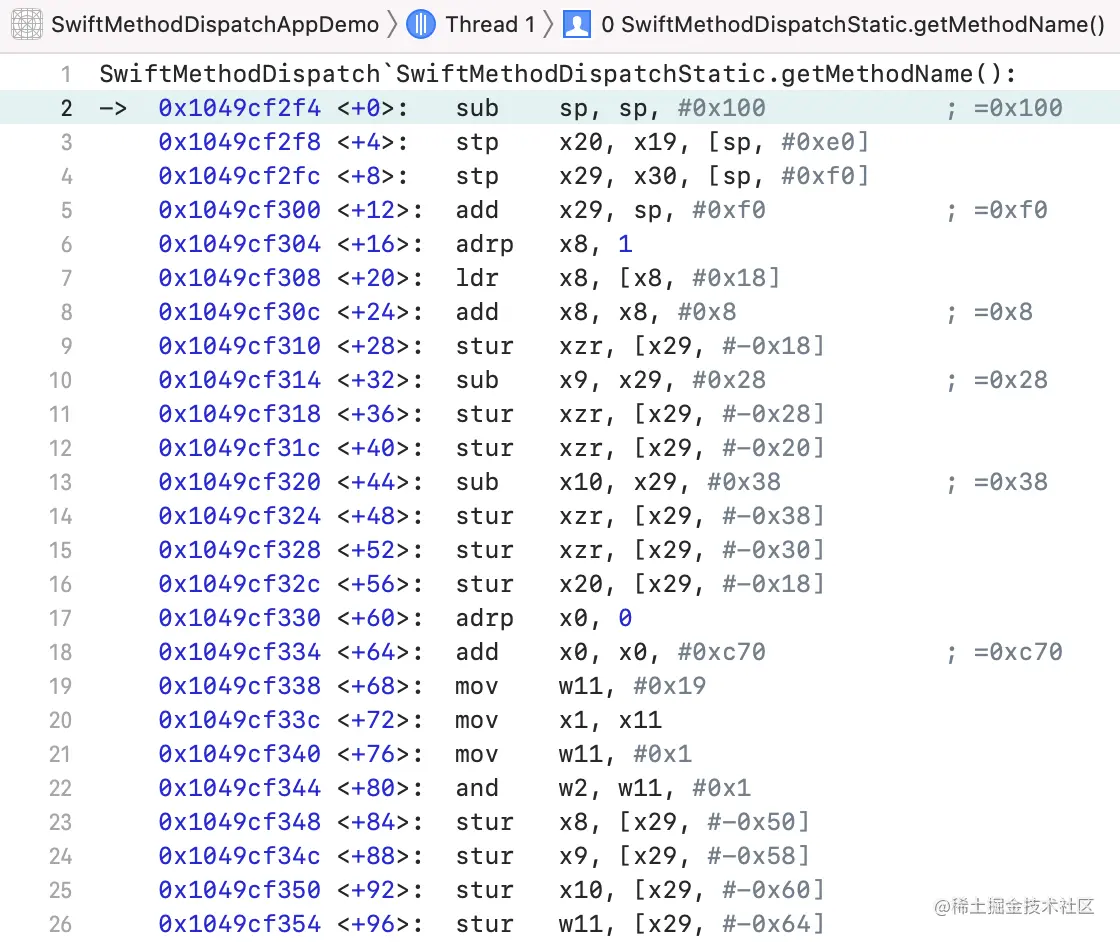

在 Xcode 中调试 App 的汇编代码可以对比代码是一致的:

截屏2021-08-30 下午3.03.24.png

从上面的查找过程可以发现 Swift 方法在使用静态派发时,几乎是直接使用了方法的内存地址(因为是外部符号,需要经过动态库的符号重定位)。如果静态派发的方法存储在 App 的二进制文件中,则调用的地址即为方法的内存入口地址,无需任何转换(可以自行验证)。

vtable 派发

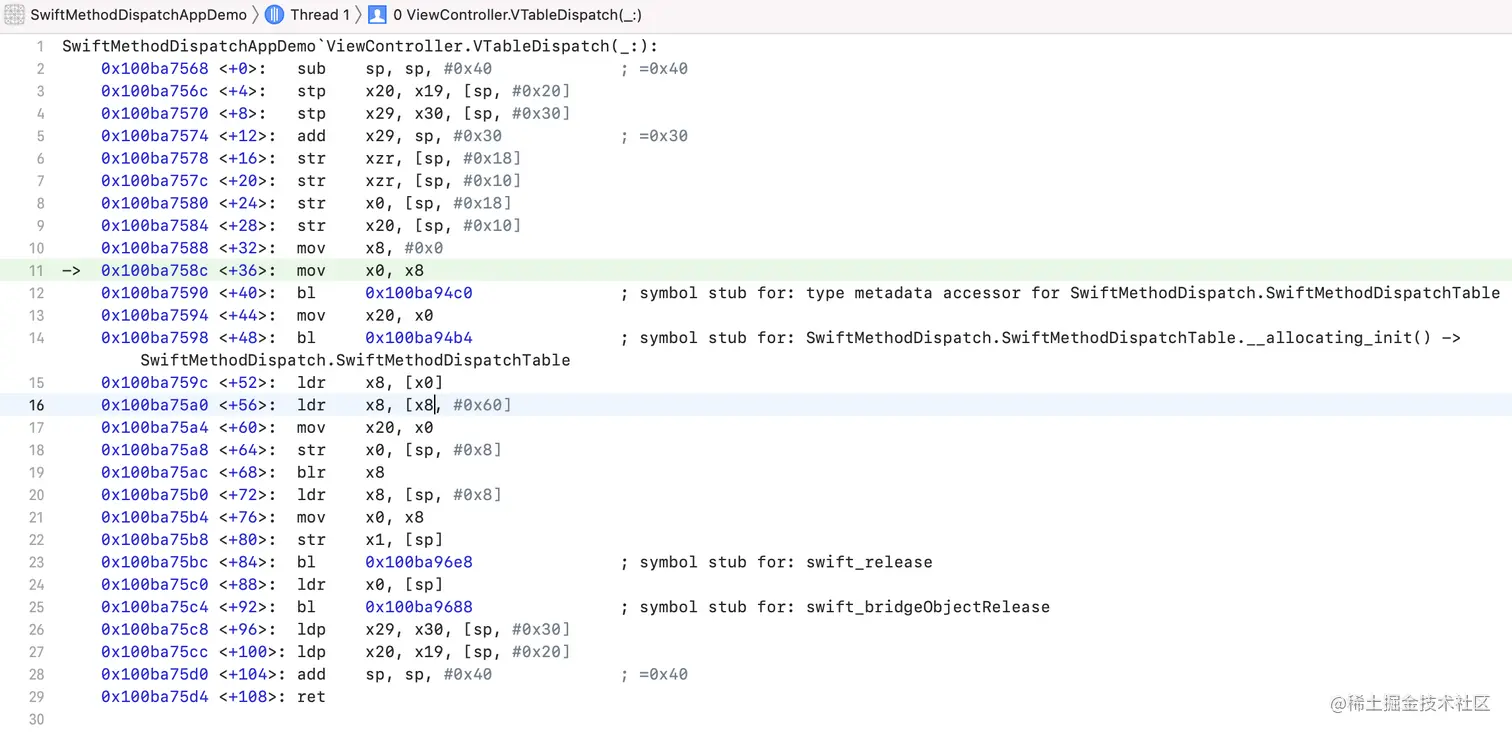

我们再看看 vtable 派发的情况,类似地通过断点查看汇编代码:

截屏2021-08-30 下午3.22.04.png

单步调试停止到第 16 行处,查看 x8 这个寄存器的值,在 Xcode 的debug 区执行命令:

register read x8

结果如下:

x8 = 0x0000000100c782a0  type metadata for SwiftMethodDispatch.SwiftMethodDispatchTable
复制代码

ldr x8, [x8, #0x60] 这条命令表示把 x8 + 0x60 所在内存地址的数据(4字节)读取到 x8 寄存器中。

我们再看下 x8 + 0x60 的地址(0x0000000100c78300)是什么内容:

image lookup --address 0x0000000100c78300
Address: SwiftMethodDispatch[0x0000000000008300] (SwiftMethodDispatch.__DATA.__data + 160)
Summary: type metadata for SwiftMethodDispatch.SwiftMethodDispatchTable + 96
复制代码

这里存储的是 SwiftMethodDispatchTable 这个类的 metadata 信息,内部具体结构还有待研究,不过可以知道的是对象定义的方法包含在其中。

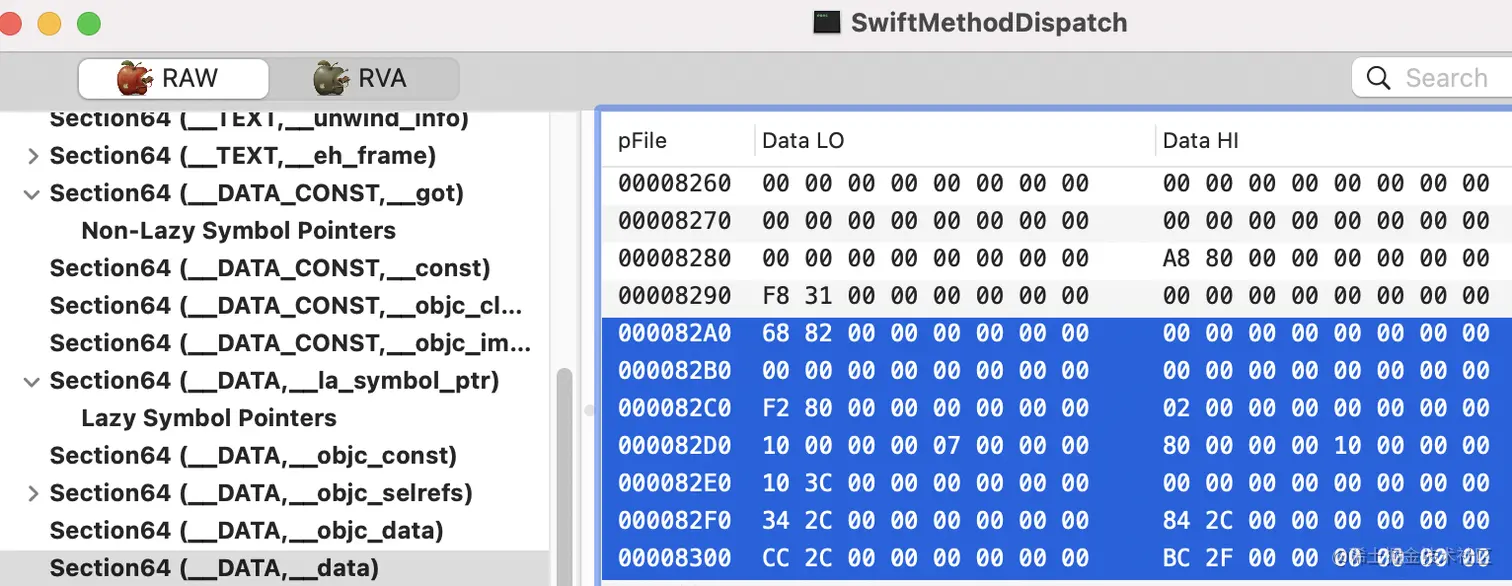

再通过 MachOView 查看 SwiftMethodDispatch 的二进制文件信息,定位偏移地址 0x8300 的内容:

截屏2021-08-30 下午4.47.37.png

可以看到 0x8300 这个地址的值指向了另外一个地址:2CCC(Data LO 中低位地址在前,高位地址在后)

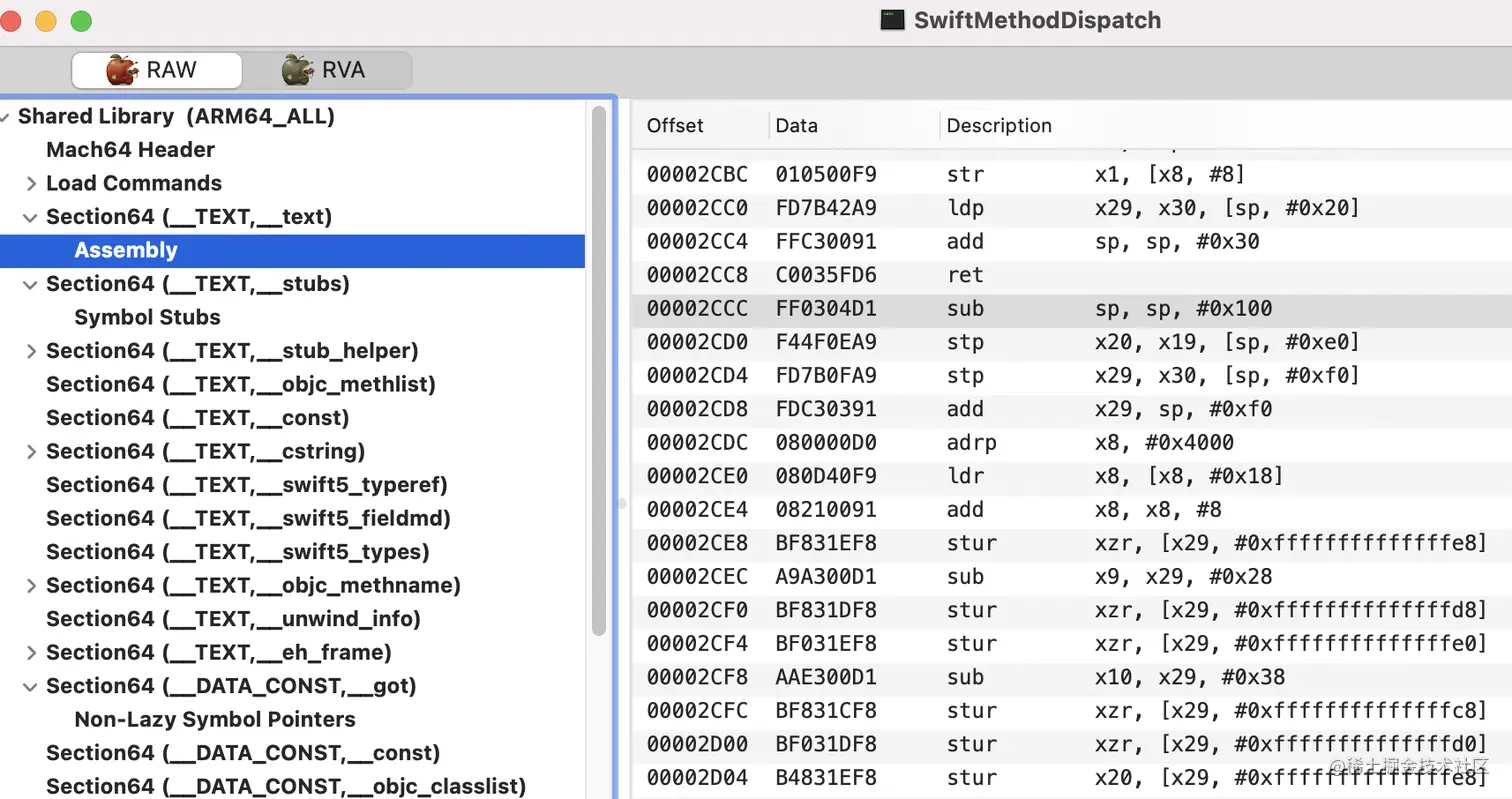

再重新定位 0x2ccc 这个地址指向的值,这是一个函数的入口地址:

截屏2021-08-30 下午4.49.01.png

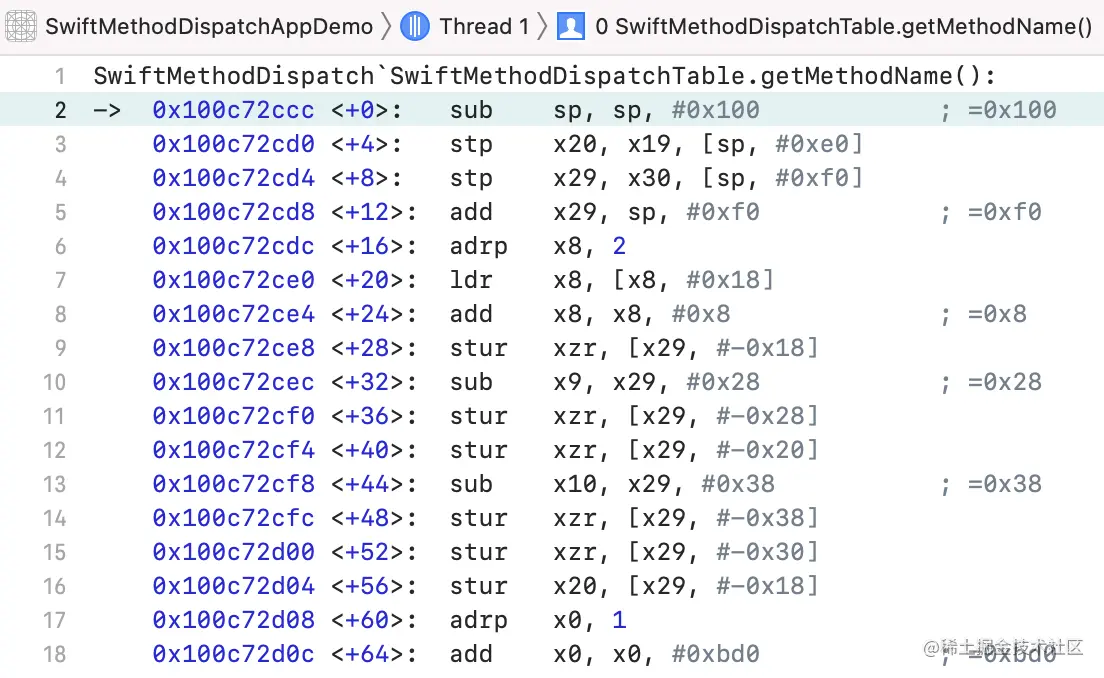

我们在 Xcode 中继续调试到 19 行,再进入调用栈,可以看到进入了 SwiftMethodDispatchTable.getMethodName() 方法,与上面看到的二进制汇编代码是一致的,通过 image lookup 查找偏移地址也是匹配的:

image lookup --address 0x100c72ccc
Address: SwiftMethodDispatch[0x0000000000002ccc] (SwiftMethodDispatch.__TEXT.__text + 152)
Summary: SwiftMethodDispatch`SwiftMethodDispatch.SwiftMethodDispatchTable.getMethodName() -> Swift.String at SwiftMethodDispatchTable.swift:18
复制代码

截屏2021-08-30 下午4.50.38.png

到这一步已经成功调用到了 getMethodName 方法。

从上面的过程我们可以看到,基于函数表派发的方式,调用方法时提供的是类的 metadata 数据的偏移地址(0x60),基于这个偏移地址可以再次定位到方法的实际入口地址。可以认为经历了一个查表的过程,不过这张函数表在编译时已经确定了,Swift 动态库提供的 swiftmodule 接口文件已经足以在编译期定位方法在 metadata 中的偏移地址。

消息派发

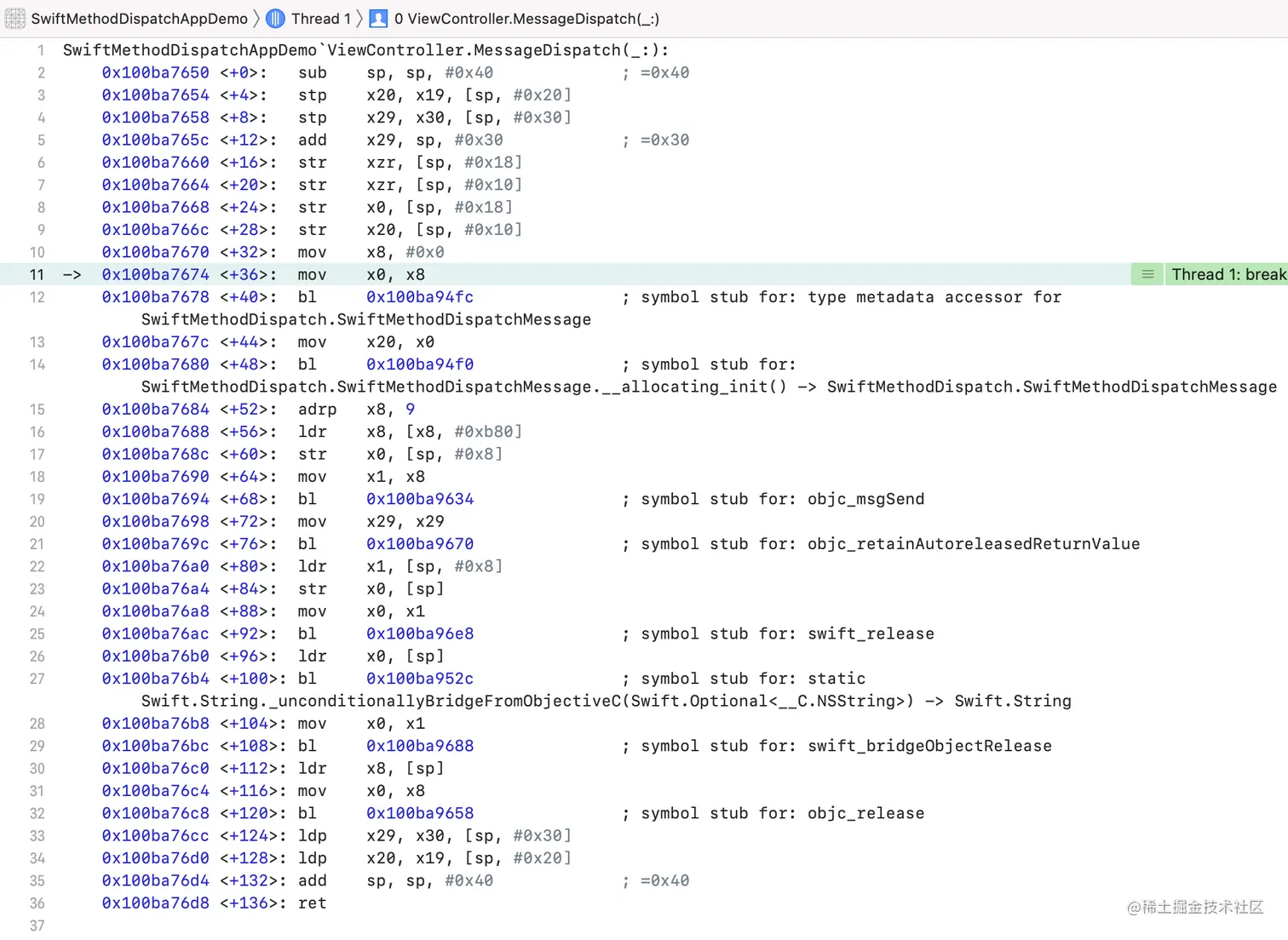

最后我们再看下消息派发的汇编代码:

截屏2021-08-30 下午5.28.59.png

这次的代码较多一点,我们单步调试停在第 16 行处,查看并计算 x8 + 0xb80 指向的地址:

(lldb) register read x8
x8 = 0x0000000100bb0000  (void *)0x00000001020acb98: ObjectiveC._convertBoolToObjCBool(Swift.Bool) -> ObjectiveC.ObjCBool

(lldb) image lookup --address 100bb0b80
Address: SwiftMethodDispatchAppDemo[0x000000010000cb80] (SwiftMethodDispatchAppDemo.__DATA.__objc_selrefs + 128)
Summary: "getMethodName"
复制代码

根据 cb80 这个偏移地址在 App 的二进制文件中查找:

截屏2021-08-30 下午5.37.26.png

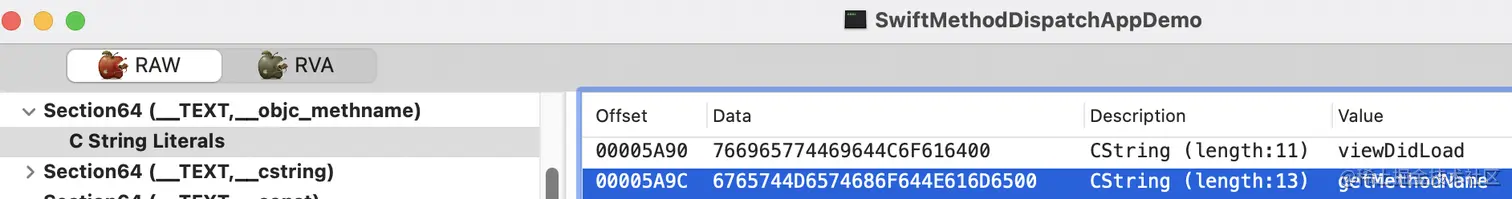

可以看到这个地址保存的内容是一个指针,地址为 0x5A9C,再看看这个指针的内容是什么:

截屏2021-08-30 下午5.41.26.png

0x5A9C 指向的内容是一个字符串 getMethodName,其实 __TEXT,__objc_methname 这个 section 就是保存的 OC 方法 SEL 名称。

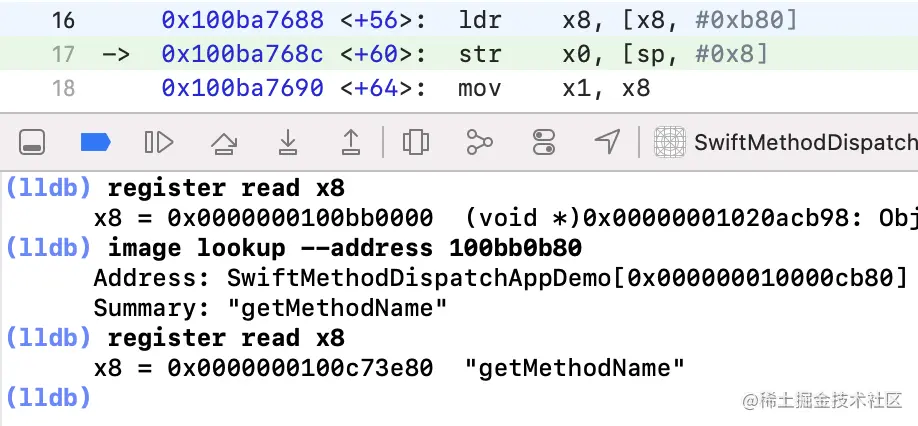

在 Xcode 中运行至 17 行,再读取 x8 寄存器的内容,可以看到结果也是 getMethodName 这个字符串:

截屏2021-08-30 下午5.45.42.png

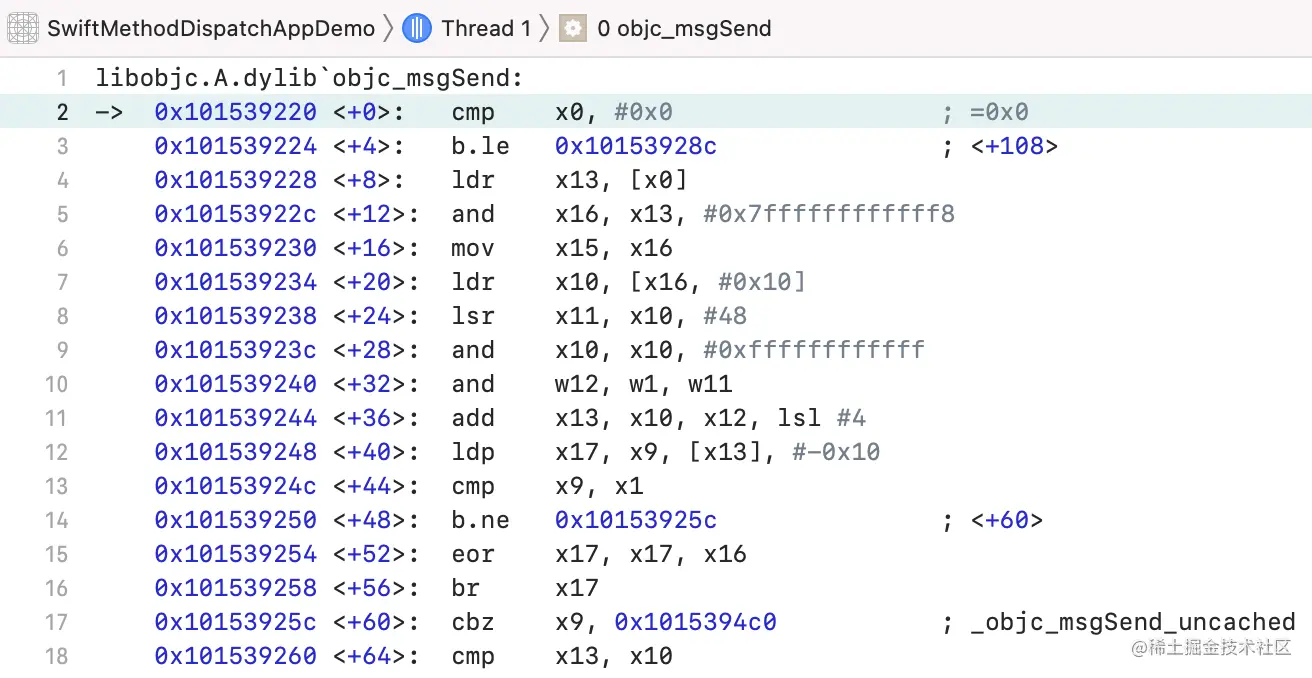

在 Xcode 中可以看到第 19 行调用了 objc_msgSend 这个方法,我们进入方法调试:

截屏2021-08-30 下午6.18.21.png

走到第 16 行时停下,查看 x17 寄存器的值:

register read x17
x17 = 0x0000000100c7387c  SwiftMethodDispatch`@objc SwiftMethodDispatch.SwiftMethodDispatchMessage.getMethodName() -> Swift.String at <compiler-generated>
复制代码

这个地址即是 getMethodName 对应 OC 方法的入口地址:

image lookup --address 0x0000000100c7387c
Address: SwiftMethodDispatch[0x000000000000387c] (SwiftMethodDispatch.__TEXT.__text + 3144) Summary: SwiftMethodDispatch`@objc SwiftMethodDispatch.SwiftMethodDispatchMessage.getMethodName() -> Swift.String at
复制代码

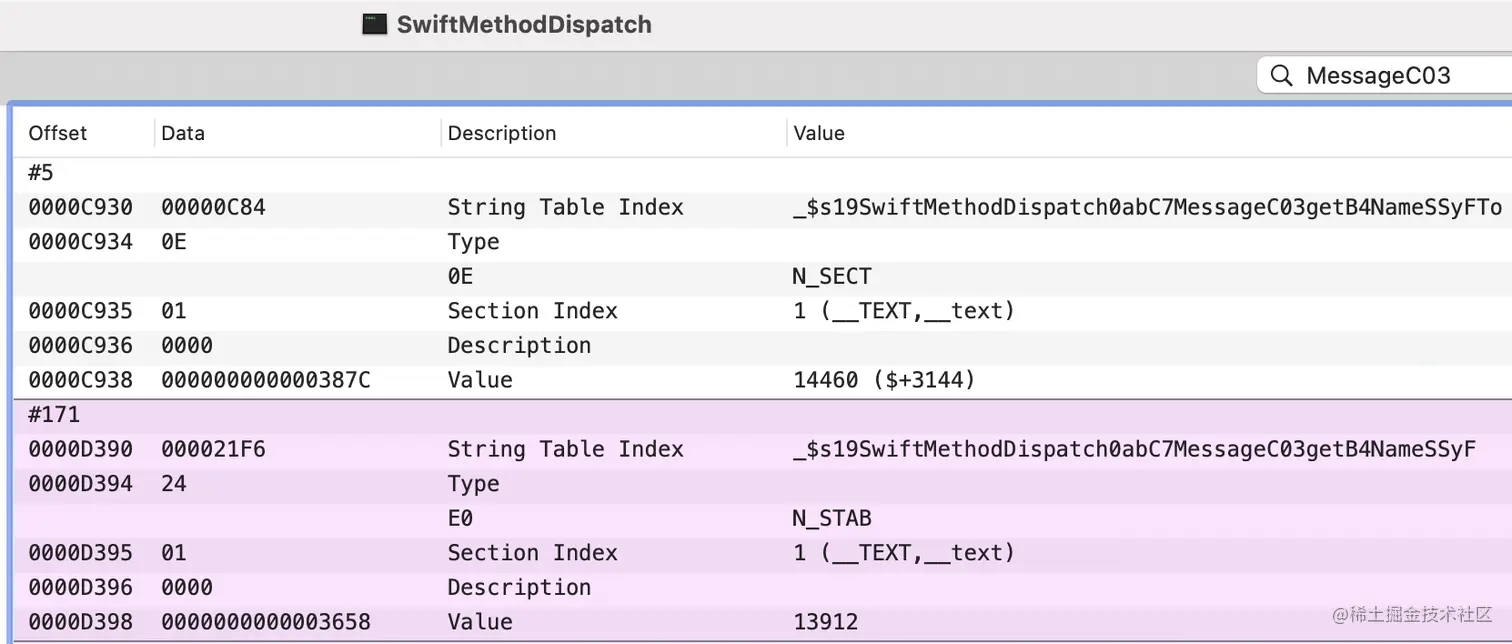

在动态库的 MachO 中可以查看:

截屏2021-08-30 下午6.29.47.png

可以看到 getMethodName 其实对应有 2 个方法,一个是 OC 版的,一个是 Swift 版的,在内存中是 2 个地址:

@objc SwiftMethodDispatch.SwiftMethodDispatchMessage.getMethodName() -> Swift.String
SwiftMethodDispatch.SwiftMethodDispatchMessage.getMethodName() -> Swift.String
复制代码

在 Xcode 进入 16 行的 br x17 指令,可以看到已经进入了 getMethodName 方法(OC 版):

截屏2021-08-30 下午6.35.14.png

这就证实了对 getMethodName 方法的调用已经转换成了对 getMethodName 这个消息的发送,走的是 OC 的消息发送逻辑(由 Swift 编译生成的 OC 兼容版本),有兴趣可以看看 objc_msgSend 的汇编解析。

从上面的过程可以看到,在 Swift 中如果方法被标记为需要通过消息发送的方式执行,那么方法的 SEL 就会存储在二进制中的 __TEXT,__objc_methname 这个 section 中,在调用时通过 SEL 来查找对应的方法入口。

问题回顾

现在我们再回到最前面的问题,Swift 方法修改名称后,在不修改接口信息的情况下,还能调用吗。

根据 Swift 方法派发的特性,问题中 getMethodName 方法使用的是函数表派发,由于接口未改动,它的偏移地址是不变的,在 App 运行时编译都是能正常通过的,在运行时通过类的 metadata 的偏移地址直接定位到方法的入口地址,并未涉及到新方法名的重定位,因此改名后的方法可以顺利被执行。

但是如果稍作修改,在 getMethodName 源码的上方添加另一个方法,偏移地址就发生了改变,运行时就会执行新添加的方法,如果方法的参数类型与返回值不符则会报错,相符则仍然可以顺利执行。

Demo 工程

本文的 Demo 工程见 Github.
