书接上回，在浏览器进程开始向渲染进程源源不断发送数据时，渲染进程开始工作。
渲染进程的关键路径
如果说导航进程的性能取决于网络的话，那么渲染进行的性能则取决于：渲染进程的工作流程+页面内容的多少。
渲染进程的工作流程被称为关键渲染路径：Critical Rendering Path，和项目管理中的关键路径法一样，它描述了整个渲染过程的关键路径，如果能缩短关键路径的执行时间，则整个渲染过程的性能就会得到优化。
简要说明一下关键渲染路径：渲染进程会解析HTML文件，并下载解析其中的css和script，生成结构化数据DOM TREE和CSSOM TREE，基于这两个输入，计算要呈现在页面上的渲染树Rander tree, 也叫样式树Style tree，有了具体的样式，还需要每个元素的具体坐标，这就要计算布局Layout，之后还需要确认绘制顺序，并对页面进行分层，这是绘画paint的输出，最后将各个图层进行栅格化，并合成为图像帧，发送给GPU进程输出页面，当然之后还会根据页面交互不停的重复以上步骤。
DOM解析
DOM(Document Object Module)文档对象模型，它是对HTML文档的结构化表述，可以让代码理解和使用的结构，能够使用如JavaScript等脚本语言对其进行操作，把web页面和编程语言联系了起来。
下面这张图就形象化的表示了浏览器从收到服务器响应数据后，将HTML文件解析成DOM对象的过程：
这其中有两个比较重要的过程，一个是词法分析(lexical analysis)和语法分析(Syntax analysis)：
-
词法分析：是将输入的字符，分解成一个个有效token，这个过程也被称为Tokenization，这里的token不是令牌的意思，而是标记的意思，包括开始符号如<body>，结束符号</body>，属性名称，属性值等；
-
语法分析：将标记按照HTML语言的语法规则分析文档的结构，从而构建解析树，这里的解析树就是DOM tree
CSSOM解析
在浏览器解析HTML的同时，也会解析外部 CSS 文件以及样式元素中的样式数据，生成CSSOM (CSS Object Module)
- CSSOM数据同样是结构化的样式数据，可以供编程语言进行操作;
- 解析的流程是一样的，方法略有不同，因为CSS的语法和HTML不一样;
-
解析和构造CSSOM与解析DOM是可以并行的；
-
但下载和解析CSSOM会阻塞JavaScript的执行，因为JavaScript经常会用于查询元素的CSS样式信息。
预加载扫描器Preload scanner
-
在解析HTML文件时，如果遇到JS script则可能会导致HTML解析暂停，而先下载并执行script；
-
这是因为JavaScript可能会改变HTML文档的结构，从而导致DOM tree发生改变，所以必须等JavaScript执行完成之后才能继续对HTML文档流的解析；
-
为了能尽量缩短等待时间，一些浏览器会采用预加载扫描器的功能，就是在解析HTML的同时，会提前搜索外部引用的内容，并提前下载，这样当解析器解析到他们的位置时，资源已经准备好了；
-
另外，开发人员还可以在脚本标签上增加async 或 defer 属性，告知渲染进程这个脚本可以在解析完成后再执行，这样也可以提升页面渲染性能；
计算渲染树Render Tree
渲染进程会结合DOM和CSSOM，计算要在页面上呈现的渲染树：
-
这个渲染树上的节点只包括可见节点visible，那些不会出现在页面上的节点，比如<html>,<body>，不会出现在渲染树上；
-
渲染进程会遍历DOM上的每一个节点，再将可见的节点对应的属性匹配到这个节点上；
-
这里要注意，渲染树上的节点和DOM上的节点并不是一一对应的，有一些DOM节点可能对应多个渲染树节点，比如多行文本；
-
生成的渲染树，会用来供下一步计算每个节点的具体布局位置；

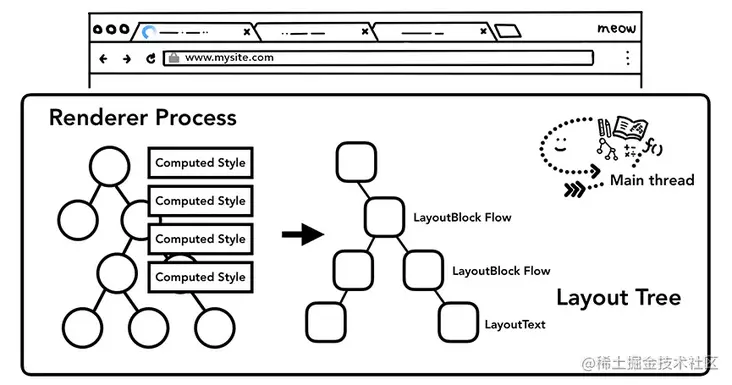

计算布局Layout
在创建完成渲染树后，这里面并没有节点的位置和大小信息，计算位置信息的过程称为布局，也可以叫重排(reflow)。
-
计算布局的方式是盒子模型（box model)，浏览器把页面对象都看作一个个盒子，并计算他们的尺寸，计算的依据是屏幕的尺寸；
-
布局是一个递归的过程，渲染进程会遍历渲染树，并从根节点开始，递归遍历整个页面架构，从而进算出每个节点的具体位置；
绘制Paint

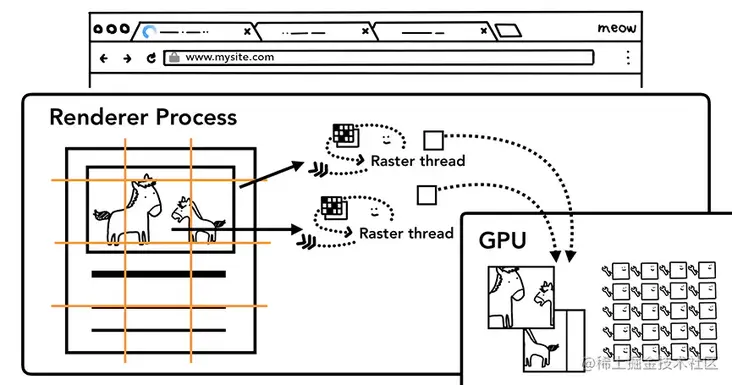

绘制也可以说是一个光栅化(rasterizing)的过程，将布局最终转化为屏幕上的像素：
-
光栅化即将屏幕分块，确定每个块中的元素具体样式；
-
在绘制的过程中，还会将layout分解成多个层layer，以此来决定绘制的顺序；
-
光栅化线程会光栅化每一层，然后将信息储存在GPU的内存中；
合成Compositing
合成线程是将上一步光栅化的层，按照不同优先级和清晰度，进行组合，构建一个合成帧（compositor frame）。
-
优先级是根据浏览器的窗口位置，在展示窗口内的，或者靠近展示窗口的，会被优先合成；
-
还可以根据用户对页面的放大缩小操作，合成不同清晰度的图块；
-

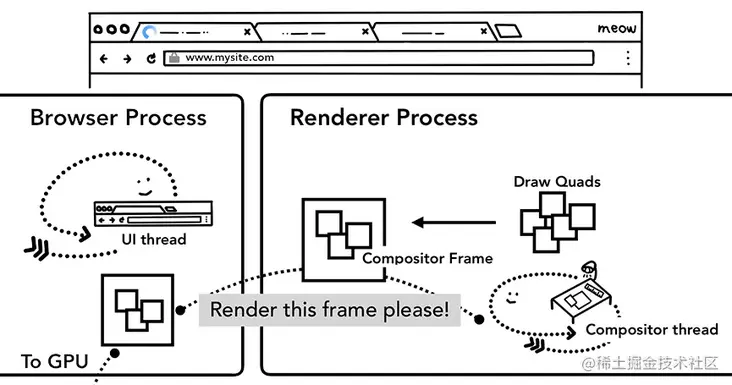

上面的步骤完成之后，渲染进程就会通过IPC向浏览器进程（browser process）提交（commit）一个合成帧compositor frame；
-
合成帧都会被发送给GPU从而展示在屏幕上。如果浏览器监听到页面滚动事件，就会通知渲染进程构建另外一个合成帧来更新页面；
以上就是浏览器的整个关键渲染路径的描述，感谢阅读，如有不准确和错误之处请留言指正，我会立即修正，感谢！
