前端游戏巨制! CSS居然可以做3D游戏了

前端游戏巨制! CSS居然可以做3D游戏了

前言

偶然接触到CSS的3D属性, 就萌生了一种做3D游戏的想法.

了解过css3D属性的同学应该都了解过perspectiveperspective-origintransform-style: preserve-3d这个三个属性值, 它们构成了CSS的3d世界.

同时, 还有transform属性来对3D的节点进行平移、缩放、旋转以及拉伸.

属性值很简单, 在我们平时的web开发中也很少用到.

那用这些CSS3D属性可以做3D游戏吗?

当然是可以的.

即使只有沙盒, 也有我的世界这种神作.

今天我就来带大家玩一个从未有过的全新3D体验.

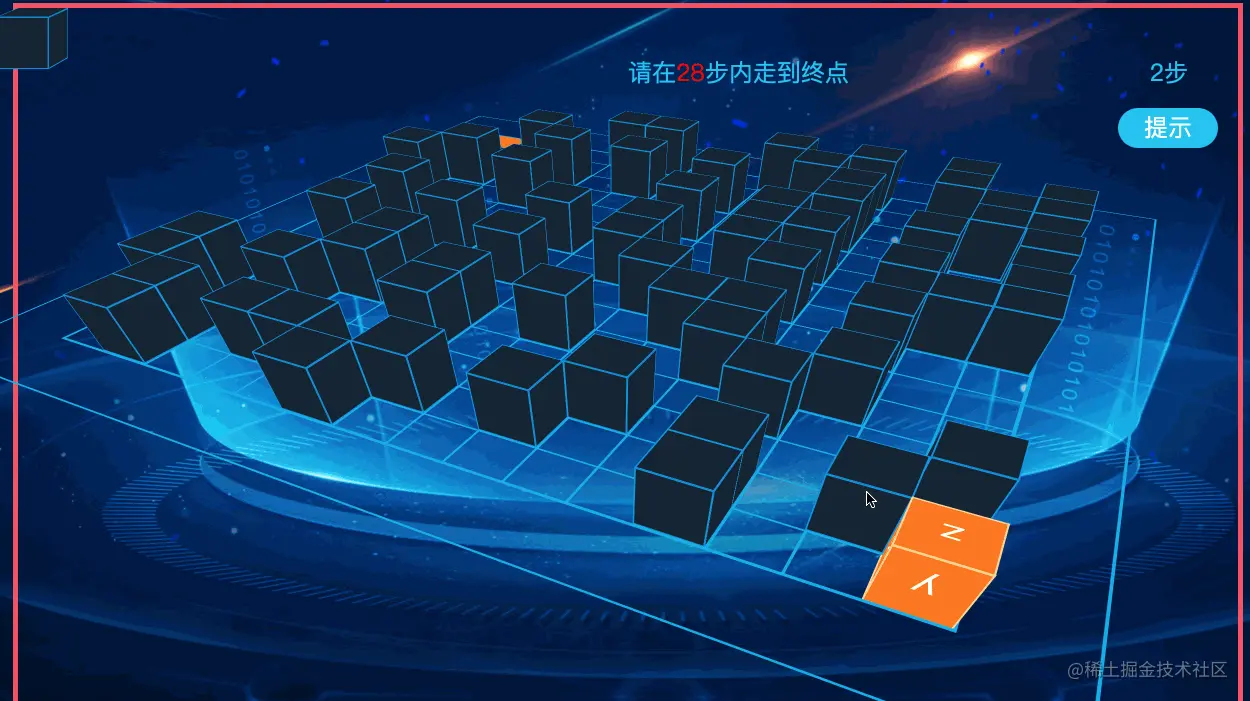

废话不多说, 我们先来看下效果: index.gif

这里是试玩地址pc端畅玩

我们要完成这个迷宫大作战,需要完成以下步骤:

  1. 创建一个3D世界
  2. 写一个3D相机的功能
  3. 创建一座3D迷宫
  4. 创建一个可以自由运动的玩家
  5. 在迷宫中找出一条最短路径提示

我们先来看下一些前置知识.

做一款CSS3D游戏需要的知识和概念

CSS3D坐标系

在css3D中, 首先要明确一个概念, 3D坐标系.

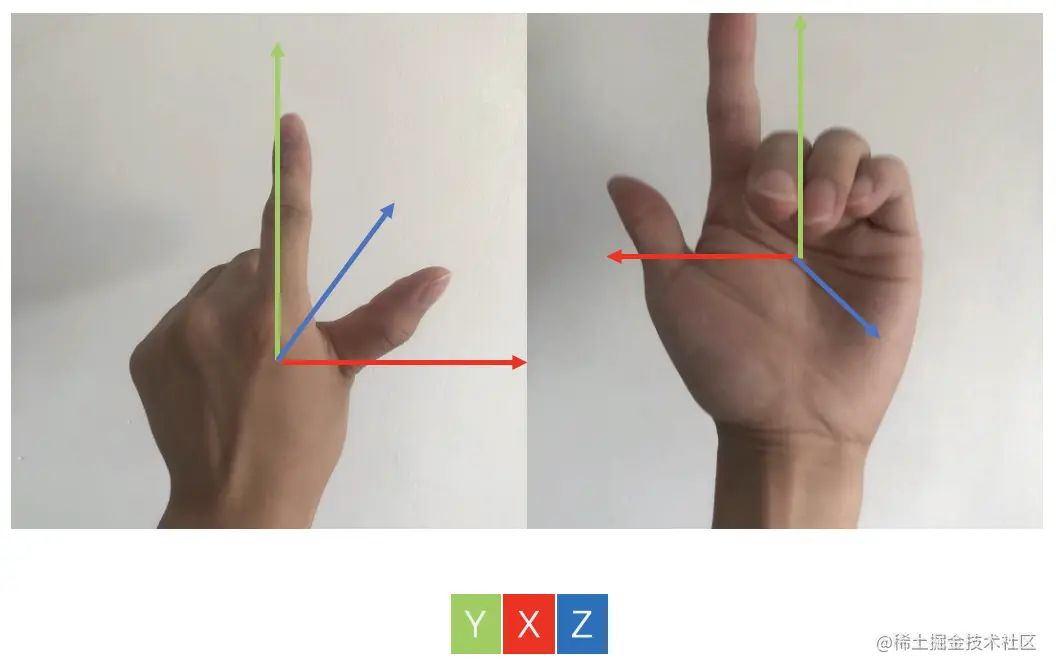

使用左手坐标系, 伸出我们的左手, 大拇指和食指成L状, 其他手指与食指垂直, 如图:


大拇指为X轴, 食指为Y轴, 其他手指为Z轴.
这个就是CSS3D中的坐标系.

透视属性

perspective为css中的透视属性.

这个属性是什么意思呢, 可以把我们的眼睛看作观察点, 眼睛到目标物体的距离就是视距, 也就是这里说的透视属性.

大家都知道, 「透视」+「2D」= 「3D」.

perspective: 1200px;
-webkit-perspective:  1200px;
复制代码

3D相机

在3D游戏开发中, 会有相机的概念, 即是人眼所见皆是相机所见.
在游戏中场景的移动, 大部分都是移动相机.
例如赛车游戏中, 相机就是跟随车子移动, 所以我们才能看到一路的风景.
在这里, 我们会使用CSS去实现一个伪3d相机.

变换属性

在CSS3D中我们对3D盒子做平移、旋转、拉伸、缩放使用transform属性.

  • translateX 平移X轴
  • translateY 平移Y轴
  • translateZ 平移Z轴
  • rotateX 旋转X轴
  • rotateY 旋转Y轴
  • rotateZ 旋转Z轴
  • rotate3d(x,y,z,deg) 旋转X、Y、Z轴多少度

注意:
这里「先平移再旋转」和「先旋转再平移」是不一样的
旋转的角度都是角度值.

这里还有不清楚的同学可以参阅羽飞的这篇[juejin.cn/post/699769…] 附带有demo

矩阵变换

我们完成游戏的过程中会用到矩阵变换.
在js中, 获取某个节点的transform属性, 会得到一个矩阵, 这里我打印一下, 他就是长这个样子:

var _ground = document.getElementsByClassName("ground")[0];
var bg_style = document.defaultView.getComputedStyle(_ground, null).transform;
console.log("矩阵变换---->>>",bg_style)
复制代码


那么我们如何使用矩阵去操作transform呢?

在线性变换中, 我们都会去使用矩阵的相乘.
CSS3D中使用4*4的矩阵进行3D变换.
下面的矩阵我均用二维数组表示.
例如matrix3d(1,0,0,0,0,1,0,0,0,0,0,1,0,0,0,0,1)可以用二维数组表示:

[
    [1, 0, 0, 0],
    [0, 1, 0, 0],
    [0, 0, 1, 0],
    [0, 0, 0, 1]
]
复制代码

平移即使使用原来状态的矩阵和以下矩阵相乘, dx, dy, dz分别是移动的方向x, y, z.

[
    [1, 0, 0, dx],
    [0, 1, 0, dy],
    [0, 0, 1, dz],
    [0, 0, 0, 1]
]
复制代码

绕X轴旋转𝞱, 即是与以下矩阵相乘.

[
    [1, 0, 0, 0],
    [0, cos𝞱, sin𝞱, 0],
    [0, -sin𝞱, cos𝞱, 0],
    [0, 0, 0, 1]
]
复制代码

绕Y轴旋转𝞱, 即是与以下矩阵相乘.

[
    [cos𝞱, 0, -sin𝞱, 0],
    [0, 1, 0, 0],
    [sin𝞱, 0, cos𝞱, 0],
    [0, 0, 0, 1]
]
复制代码

绕Z轴旋转𝞱, 即是与以下矩阵相乘.

[
    [cos𝞱, sin𝞱, 0, 0],
    [-sin𝞱, cos𝞱, 0, 0],
    [0, 0, 1, 0],
    [0, 0, 0, 1]
]
复制代码

具体的矩阵的其他知识这里讲了, 大家有兴趣可以自行下去学习.
我们这里只需要很简单的旋转应用.

开始创建一个3D世界

我们先来创建UI界面.

  • 相机div
  • 地平线div
  • 棋盘div
  • 玩家div(这里是一个正方体)

注意
正方体先旋转在平移, 这种方法应该是最简单的.
一个平面绕X轴、Y轴旋转180度、±90度, 都只需要平移Z轴.
这里大家试过就明白了.

我们先来看下html部分:

    <div class="camera">
        <!-- 地面 -->
        <div class="ground">
            <div class="box">
                <div class="box-con">
                    <div class="wall">z</div>
                    <div class="wall">z</div>
                    <div class="wall">y</div>
                    <div class="wall">y</div>
                    <div class="wall">x</div>
                    <div class="wall">x</div>
                    <div class="linex"></div>
                    <div class="liney"></div>
                    <div class="linez"></div>
                </div>
                <!-- 棋盘 -->
                <div class="pan"></div>
            </div>
        </div>
    </div>
复制代码

很简单的布局, 其中linexlineylinez是我画的坐标轴辅助线.
红线为X轴, 绿线为Y轴, 蓝线为Z轴. 接着我们来看下正方体的主要CSS代码.

...
  .box-con{
      width: 50px;
      height: 50px;
      transform-style: preserve-3d;
      transform-origin: 50% 50%;
      transform: translateZ(25px) ;
      transition: all 2s cubic-bezier(0.075, 0.82, 0.165, 1);
  }
  .wall{
      width: 100%;
      height: 100%;
      border: 1px solid #fdd894;
      background-color: #fb7922;

  }
  .wall:nth-child(1) {
      transform: translateZ(25px);
  }
  .wall:nth-child(2) {
      transform: rotateX(180deg) translateZ(25px);
  }
  .wall:nth-child(3) {
      transform: rotateX(90deg) translateZ(25px);
  }
  .wall:nth-child(4) {
      transform: rotateX(-90deg) translateZ(25px);
  }
  .wall:nth-child(5) {
      transform: rotateY(90deg) translateZ(25px);
  }
  .wall:nth-child(6) {
      transform: rotateY(-90deg) translateZ(25px);
  }
复制代码

粘贴一大堆CSS代码显得很蠢.

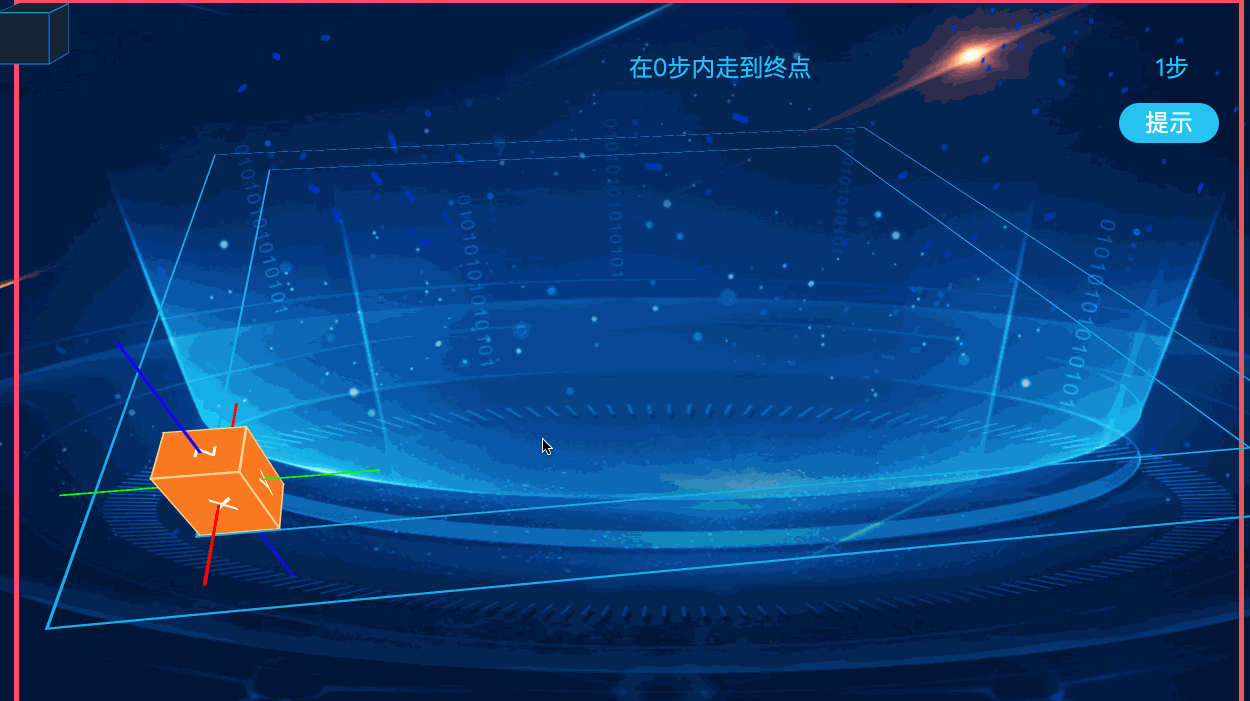

其他CSS这里就不粘贴了, 有兴趣的同学可以直接下载源码查看. 界面搭建完成如图所示:


接下来就是重头戏了, 我们去写js代码来继续完成我们的游戏.

完成一个3D相机功能

相机在3D开发中必不可少, 使用相机功能不仅能查看3D世界模型, 同时也能实现很多实时的炫酷功能.

一个3d相机需要哪些功能?

最简单的, 上下左右能够360度无死角观察地图.同时需要拉近拉远视距.

通过鼠标交互

鼠标左右移动可以旋转查看地图; 鼠标上下移动可以观察上下地图; 鼠标滚轮可以拉近拉远视距.

1. 监听鼠标事件

首先, 我们需要通过监听鼠标事件来记录鼠标位置, 从而判断相机上下左右查看.

    /** 鼠标上次位置 */
    var lastX = 0, lastY = 0;
      /** 控制一次滑动 */
    var isDown = false;
      /** 监听鼠标按下 */
    document.addEventListener("mousedown", (e) => {
        lastX = e.clientX;
        lastY = e.clientY;
        isDown = true;
    });
        /** 监听鼠标移动 */
    document.addEventListener("mousemove", (e) => {
        if (!isDown) return;
        let _offsetX = e.clientX - lastX;
        let _offsetY = e.clientY - lastY;
        lastX = e.clientX;
        lastY = e.clientY;
        //判断方向
        var dirH = 1, dirV = 1;
        if (_offsetX < 0) {
            dirH = -1;
        }
        if (_offsetY > 0) {
            dirV = -1;
        }
    });
    document.addEventListener("mouseup", (e) => {
        isDown = false;
    });
复制代码

2. 判断相机上下左右

使用perspective-origin来设置相机的上下视线.
使用transform来旋转Z轴查看左右方向上的360度.

/** 监听鼠标移动 */
    document.addEventListener("mousemove", (e) => {
        if (!isDown) return;
        let _offsetX = e.clientX - lastX;
        let _offsetY = e.clientY - lastY;
        lastX = e.clientX;
        lastY = e.clientY;
        var bg_style = document.defaultView.getComputedStyle(_ground, null).transform;
        var camera_style = document.defaultView.getComputedStyle(_camera, null).perspectiveOrigin;
        var matrix4 = new Matrix4();
        var _cy = +camera_style.split(' ')[1].split('px')[0];
        var str = bg_style.split("matrix3d(")[1].split(")")[0].split(",");
        var oldMartrix4 = str.map((item) => +item);
        var dirH = 1, dirV = 1;
        if (_offsetX < 0) {
            dirH = -1;
        }
        if (_offsetY > 0) {
            dirV = -1;
        }
        //每次移动旋转角度
        var angleZ = 2 * dirH;
        var newMartri4 = matrix4.set(Math.cos(angleZ * Math.PI / 180), -Math.sin(angleZ * Math.PI / 180), 0, 0, Math.sin(angleZ * Math.PI / 180), Math.cos(angleZ * Math.PI / 180), 0, 0, 0, 0, 1, 0, 0, 0, 0, 1);
        var new_mar = null;
        if (Math.abs(_offsetX) > Math.abs(_offsetY)) {
            new_mar = matrix4.multiplyMatrices(oldMartrix4, newMartri4);
        } else {
            _camera.style.perspectiveOrigin = `500px ${_cy + 10 * dirV}px`;
        }
        new_mar && (_ground.style.transform = `matrix3d(${new_mar.join(',')})`);
    });
复制代码

这里使用了矩阵的方法来旋转Z轴, 矩阵类Matrix4是我临时写的一个方法类, 就俩方法, 一个设置二维数组matrix4.set, 一个矩阵相乘matrix4.multiplyMatrices.
文末的源码地址中有, 这里就不再赘述了.

3. 监听滚轮拉近拉远距离

这里就是根据perspective来设置视距.

//监听滚轮
document.addEventListener('mousewheel', (e) => {
    var per = document.defaultView.getComputedStyle(_camera, null).perspective;
    let newper = (+per.split("px")[0] + Math.floor(e.deltaY / 10)) + "px";
    _camera.style.perspective = newper
}, false);
复制代码

注意:
perspective-origin属性只有X、Y两个值, 做不到和u3D一样的相机.
我这里取巧使用了对地平线的旋转, 从而达到一样的效果.
滚轮拉近拉远视距有点别扭, 和3D引擎区别还是很大.

完成之后可以看到如下的场景, 已经可以随时观察我们的地图了.


这样子, 一个3D相机就完成, 大家有兴趣的可以自己下去写一下, 还是很有意思的.

绘制迷宫棋盘

绘制格子地图最简单了, 我这里使用一个15*15的数组.
0」代表可以通过的路, 「1」代表障碍物.

var grid = [
    0, 0, 0, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0,
    0, 1, 0, 1, 0, 0, 1, 0, 1, 0, 1, 1, 0, 1, 0,
    1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1,
    0, 0, 0, 1, 0, 0, 0, 0, 0, 1, 0, 0, 1, 0, 1,
    0, 0, 1, 0, 1, 0, 0, 1, 0, 1, 0, 1, 0, 0, 0,
    0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0,
    0, 0, 1, 0, 0, 0, 1, 0, 0, 1, 0, 0, 0, 1, 0,
    1, 1, 0, 0, 1, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0,
    1, 0, 1, 0, 0, 1, 0, 1, 0, 1, 0, 0, 0, 1, 0,
    0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0,
    1, 0, 1, 0, 0, 1, 0, 1, 0, 0, 0, 1, 0, 0, 1,
    0, 1, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 0,
    1, 1, 0, 0, 1, 0, 0, 1, 0, 1, 0, 1, 0, 0, 0,
    1, 0, 1, 0, 0, 1, 0, 0, 0, 0, 0, 0, 1, 0, 0,
    0, 0, 1, 0, 1, 0, 1, 0, 0, 1, 1, 0, 0, 0, 0
];
复制代码

然后我们去遍历这个数组, 得到地图.
写一个方法去创建地图格子, 同时返回格子数组和节点数组.
这里的block是在html中创建的一个预制体, 他是一个正方体.
然后通过克隆节点的方式添加进棋盘中.

/** 棋盘 */
function pan() {
    const con = document.getElementsByClassName("pan")[0];
    const block = document.getElementsByClassName("block")[0];
    let elArr = [];
    grid.forEach((item, index) => {
        let r = Math.floor(index / 15);
        let c = index % 15;
        const gezi = document.createElement("div");
        gezi.classList = "pan-item"
        // gezi.innerHTML = `${r},${c}`
        con.appendChild(gezi);
        var newBlock = block.cloneNode(true);
        //障碍物
        if (item == 1) {
            gezi.appendChild(newBlock);
            blockArr.push(c + "-" + r);
        }
        elArr.push(gezi);
    });
    const panArr = arrTrans(15, grid);
    return { elArr, panArr };
}
const panData = pan();
复制代码

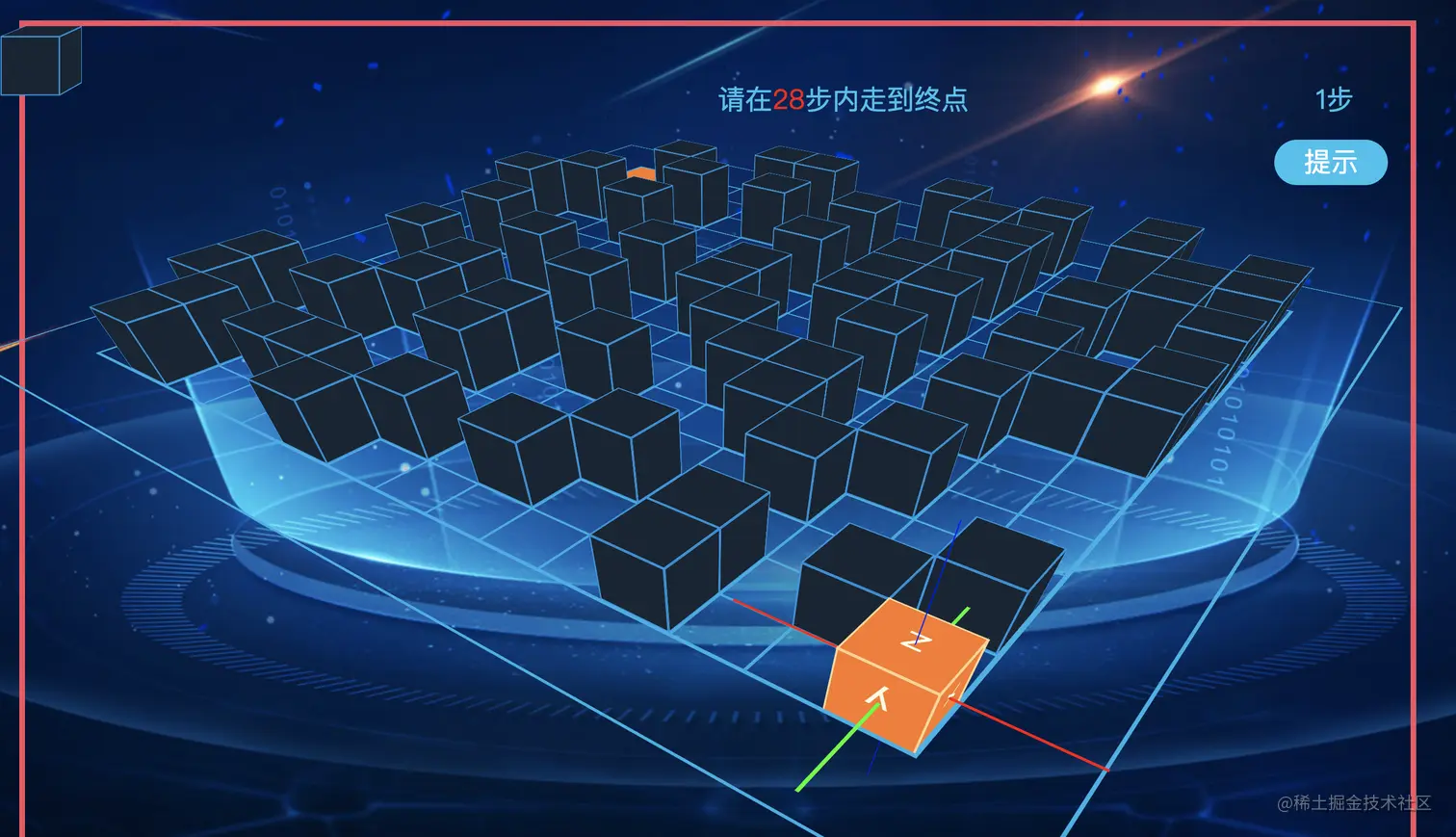

可以看到, 我们的界面已经变成了这样.


接下来, 我们需要去控制玩家移动了.

控制玩家移动

通过上下左右w s a d键来控制玩家移动.
使用transform来移动和旋转玩家盒子.

监听键盘事件

通过监听键盘事件onkeydown来判断key值的上下左右.

document.onkeydown = function (e) {
    /** 移动物体 */
    move(e.key);
}
复制代码

进行位移

在位移中, 使用translate来平移, Z轴始终正对我们的相机, 所以我们只需要移动X轴和Y轴.
声明一个变量记录当前位置.
同时需要记录上次变换的transform的值, 这里我们就不继续矩阵变换了.

/** 当前位置 */
var position = { x: 0, y: 0 };
/** 记录上次变换值 */
var lastTransform = {
    translateX: '0px',
    translateY: '0px',
    translateZ: '25px',
    rotateX: '0deg',
    rotateY: '0deg',
    rotateZ: '0deg'
};
复制代码

每一个格子都可以看成是二维数组的下标构成, 每次我们移动一个格子的距离.

 switch (key) {
    case 'w':
        position.y++;
        lastTransform.translateY = position.y * 50 + 'px';
        break;
    case 's':
        position.y--;
        lastTransform.translateY = position.y * 50 + 'px';
        break;
    case 'a':
        position.x++;
        lastTransform.translateX = position.x * 50 + 'px';
        break;
    case 'd':
        position.x--;
        lastTransform.translateX = position.x * 50 + 'px';
        break;
}
//赋值样式
for (let item in lastTransform) {
    strTransfrom += item + '(' + lastTransform[item] + ') ';
}
target.style.transform = strTransfrom;
复制代码

到这里, 我们的玩家盒子已经可以移动了.

注意
在css3D中的平移可以看成是世界坐标.
所以我们只需要关心X、Y轴. 而不需要去移动Z轴. 即使我们进行了旋转.

在移动的过程中进行旋转

在CSS3D中, 3D旋转和其他3D引擎中不一样, 一般的诸如u3D、threejs中, 在每次旋转完成之后都会重新校对成世界坐标, 相对来说 就很好计算绕什么轴旋转多少度.

然而, 笔者也低估了CSS3D的旋转.
我以为上下左右滚动一个正方体很简单. 事实并非如此.

CSS3D的旋转涉及到四元数和万向锁.

比如我们旋转我们的玩家盒子. 如图所示:

WechatIMG311.png 首先, 第一个格子(0,0)向上绕X轴旋转90度, 就可以到达(1.0); 向左绕Y轴旋转90度, 可以到达(0,1); 那我们是不是就可以得到规律如下:


如图中所示, 单纯的向上下, 向左右绕轴旋转没有问题, 但是要旋转到红色的格子, 两种不同走法, 到红色的格子之后旋转就会出现两种可能. 从而导致旋转出错.

同时这个规律虽然难寻, 但是可以写出来, 最重要的是, 按照这个规律来旋转CSS3D中的盒子, 是不对的

那有人就说了, 这不说的屁话吗?

经过笔者实验, 倒是发现了一些规律. 我们继续按照这个规律往下走.

  • 旋转X轴的时候, 同时看当前Z轴的度数, Z轴为90度的奇数倍, 旋转Y轴, 否则旋转X轴.
  • 旋转Y轴的时候, 同时看当前Z轴的度数, Z轴为90度的奇数倍, 旋转X轴, 否则旋转Z轴.
  • 旋转Z轴的时候, 继续旋转Z轴

这样子我们的旋转方向就搞定了.

if (nextRotateDir[0] == "X") {
    if (Math.floor(Math.abs(lastRotate.lastRotateZ) / 90) % 2 == 1) {
        lastTransform[`rotateY`] = (lastRotate[`lastRotateY`] + 90 * dir) + 'deg';
    } else {
        lastTransform[`rotateX`] = (lastRotate[`lastRotateX`] - 90 * dir) + 'deg';
    }
}
if (nextRotateDir[0] == "Y") {
    if (Math.floor(Math.abs(Math.abs(lastRotate.lastRotateZ)) / 90) % 2 == 1) {
        lastTransform[`rotateX`] = (lastRotate[`lastRotateX`] + 90 * dir) + 'deg';
    } else {
        lastTransform[`rotateZ`] = (lastRotate[`lastRotateZ`] + 90 * dir) + 'deg';
    }
}
if (nextRotateDir[0] == "Z") {
    lastTransform[`rotate${nextRotateDir[0]}`] = (lastRotate[`lastRotate${nextRotateDir[0]}`] - 90 * dir) + 'deg';
}
复制代码

然而, 这还没有完, 这种方式的旋转还有个坑, 就是我不知道该旋转90度还是-90度了.
这里并不是简单的上下左右去加减.

旋转方向对了, 旋转角度不知该如何计算了.

具体代码可以查看源码.

彩蛋时间

⚠️⚠️⚠️ 同时这里会伴随着「万向锁」的出现, 即是Z轴与X轴重合了. 哈哈哈哈~
⚠️⚠️⚠️ 这里笔者还没有解决, 也希望万能的网友能够出言帮忙~
⚠️⚠️⚠️ 笔者后续解决了会更新的. 哈哈哈哈, 大坑.

好了, 这里问题不影响我们的项目. 我们继续讲如何找到最短路径并给出提示.

最短路径的计算

在迷宫中, 从一个点到另一个点的最短路径怎么计算呢? 这里笔者使用的是广度优先遍历(BFS)算法来计算最短路径.

我们来思考:

  1. 二维数组中找最短路径
  2. 每一格的最短路径只有上下左右相邻的四格
  3. 那么只要递归寻找每一格的最短距离直至找到终点

这里我们需要使用「队列」先进先出的特点.

我们先来看一张图:


很清晰的可以得到最短路径.

注意
使用两个长度为4的数组表示上下左右相邻的格子需要相加的下标偏移量.
每次入队之前需要判断是否已经入队了.
每次出队时需要判断是否是终点.
需要记录当前入队的目标的父节点, 方便获取到最短路径.

我们来看下代码:

//春初路径
var stack = [];
/**
 * BFS 实现寻路
 * @param {*} grid
 * @param {*} start {x: 0,y: 0}
 * @param {*} end {x: 3,y: 3}
 */
function getShortPath(grid, start, end, a) {
    let maxL_x = grid.length;
    let maxL_y = grid[0].length;
    let queue = new Queue();
    //最短步数
    let step = 0;
    //上左下右
    let dx = [1, 0, -1, 0];
    let dy = [0, 1, 0, -1];
    //加入第一个元素
    queue.enqueue(start);
    //存储一个一样的用来排查是否遍历过
    let mem = new Array(maxL_x);
    for (let n = 0; n < maxL_x; n++) {
        mem[n] = new Array(maxL_y);
        mem[n].fill(100);
    }
    while (!queue.isEmpty()) {
        let p = [];
        for (let i = queue.size(); i > 0; i--) {
            let preTraget = queue.dequeue();
            p.push(preTraget);
            //找到目标
            if (preTraget.x == end.x && preTraget.y == end.y) {
                stack.push(p);
                return step;
            }
            //遍历四个相邻格子
            for (let j = 0; j < 4; j++) {
                let nextX = preTraget.x + dx[j];
                let nextY = preTraget.y + dy[j];

                if (nextX < maxL_x && nextX >= 0 && nextY < maxL_y && nextY >= 0) {
                    let nextTraget = { x: nextX, y: nextY };
                    if (grid[nextX][nextY] == a && a < mem[nextX][nextY]) {
                        queue.enqueue({ ...nextTraget, f: { x: preTraget.x, y: preTraget.y } });
                        mem[nextX][nextY] = a;
                    }
                }
            }
        }
        stack.push(p);
        step++;
    }
}
/* 找出一条最短路径**/
function recall(end) {
    let path = [];
    let front = { x: end.x, y: end.y };
    while (stack.length) {
        let item = stack.pop();
        for (let i = 0; i < item.length; i++) {
            if (!item[i].f) break;
            if (item[i].x == front.x && item[i].y == front.y) {
                path.push({ x: item[i].x, y: item[i].y });
                front.x = item[i].f.x;
                front.y = item[i].f.y;
                break;
            }
        }
    }
    return path;
}

复制代码

这样子我们就可以找到一条最短路径并得到最短的步数.
然后我们继续去遍历我们的原数组(即棋盘原数组).
点击提示点亮路径.

var step = getShortPath(panArr, { x: 0, y: 0 }, { x: 14, y: 14 }, 0);
console.log("最短距离----", step);
_perstep.innerHTML = `请在<span>${step}</span>步内走到终点`;
var path = recall({ x: 14, y: 14 });
console.log("路径---", path);
/** 提示 */
var tipCount = 0;
_tip.addEventListener("click", () => {
    console.log("9999", tipCount)
    elArr.forEach((item, index) => {
        let r = Math.floor(index / 15);
        let c = index % 15;
        path.forEach((_item, i) => {
            if (_item.x == r && _item.y == c) {
                // console.log("ooo",_item)
                if (tipCount % 2 == 0)
                    item.classList = "pan-item pan-path";
                else
                    item.classList = "pan-item";
            }
        })
    });
    tipCount++;
});
复制代码

这样子, 我们可以得到如图的提示:


大功告成. 嘿嘿, 是不是很惊艳的感觉~

尾声

当然, 我这里的这个小游戏还有可以完善的地方 比如:

  • 可以增加道具, 拾取可以减少已走步数
  • 可以增加配置关卡
  • 还可以增加跳跃功能
  • ...

原来如此, CSS3D能做的事还有很多, 怎么用全看自己的想象力有多丰富了.

哈哈哈, 真想用CSS3D写一个「我的世界」玩玩, 性能问题恐怕会有点大.

本文例子均在PC端体验较好.

试玩地址

源码地址

欢迎大家拍砖指正, 笔者功力尚浅, 如有不当之处请斧正!

文章粗浅, 望诸位不吝您的评论和点赞~

注: 本文系作者呕心沥血之作, 转载须声明

文章分类
前端
文章标签
