[前端可视化]echart.js绘制折线图入门

echart.js绘制折线图

1Echart简介

Echart是百度研发团队开发的一款报表视图JS插件,功能十分强大,对开发者和用户友好。

折线图示例

每个示例都有对应的代码,可以直接拿下来用。

option中的重要属性

echart的调用十分简单,只需引入echart.js库,再调用相关的init方法,设置配置项即可得到图。

let chart = echarts.init(myChartDom)  // 初始化画布节点
chart.setOption(options)   // 将配置项在画布上画出来

复制代码
  • title:写标题,属性如下

  • show:false/true  标题是否显示;

  • text:标题内容;textstyle修饰标题样式

  • subtext:副标题,也可以算是内容;subtextStyle修饰副标题样式;

  • legend:图例组件展现了不同系列的标记(symbol),颜色和名字;

  • show:false/true  是否显示;

  • data:图例的数据数组;

  • grid:直角坐标系内绘图网格,单个 grid 内最多可以放置上下两个 X 轴,左右两个 Y 轴。可以在网格上绘制折线图,柱状图,散点图;

  • show:false/true  是否显示;

  • top、left、right、bottom标识上左右下的边距;

  • xAxis :直角坐标系 grid 中的 x 轴,单个 grid 组件最多只能放上下两个 x 轴。

  • type:坐标轴类型。

  • 'value' 数值轴,适用于连续数据。

  • 'category' 类目轴,适用于离散的类目数据,为该类型时必须通过 data 设置类目数据。

  • 'time' 时间轴,适用于连续的时序数据,与数值轴相比时间轴带有时间的格式化,在刻度计算上也有所不同,例如会根据跨度的范围来决定使用月,星期,日还是小时范围的刻度。

  • data:类目数据,在类目轴(type: 'category')中有效。

  • yAxis:直角坐标系 grid 中的 y 轴,单个 grid 组件最多只能放左右两个 y 轴。

  • type:坐标轴类型。

  • 'value' 数值轴,适用于连续数据。

  • 'category' 类目轴,适用于离散的类目数据,为该类型时必须通过 data 设置类目数据。

  • 'time' 时间轴,适用于连续的时序数据,与数值轴相比时间轴带有时间的格式化,在刻度计算上也有所不同,例如会根据跨度的范围来决定使用月,星期,日还是小时范围的刻度。

  • dataZoom:组件 用于对数据进行区域缩放,从而能自由关注细节的数据信息,或者概览数据整体

  • type:slider; 是否显示 组件。如果设置为 false,不会显示,但是数据过滤的功能还存在;

  • backgroundColor:组件的背景颜色。

  • realtime:拖动时,是否实时更新系列的视图。如果设置为 false,则只在拖拽结束的时候更新。

  • top、left、right、bottom标识上左右下的边距;

  • tooltip:提示框组件

  • show:false/true  是否显示;

  • trigger:触发类型;

  • 'item':数据项图形触发,主要在散点图,饼图等无类目轴的图表中使用。

  • 'axis':坐标轴触发,主要在柱状图,折线图等会使用类目轴的图表中使用。

  • color:调色盘颜色列表。如果系列没有设置颜色,则会依次循环从该列表中取颜色作为系列颜色。

    默认为:['#c23531','#2f4554', '#61a0a8', '#d48265', '#91c7ae','#749f83', '#ca8622', '#bda29a','#6e7074', '#546570', '#c4ccd3'];

  • seriers: 系列列表。每个系列通过type 决定自己的图表类型;

  • series[i]-line:折线

  • itemStyle:折线拐点标志的样式;

  • series[i]-bar:柱状图通过柱形的高度来表现数据的大小,用于有至少一个类目轴的直角坐标系上。

option示例

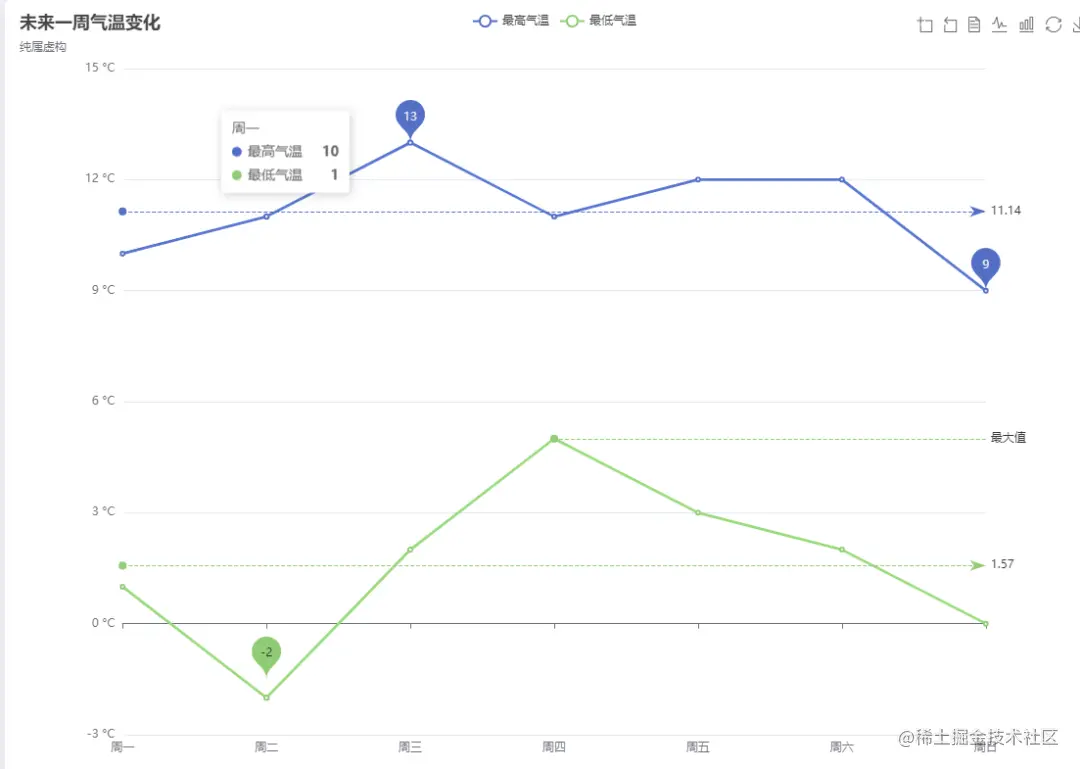

气温变化折线图

option = {
    title: {
        text: '未来一周气温变化',
        subtext: '纯属虚构'
    },
    tooltip: {
        trigger: 'axis'
    },
    legend: {
        data: ['最高气温', '最低气温']
    },
    toolbox: {
        show: true,
        feature: {
            dataZoom: {
                yAxisIndex: 'none'
            },
            dataView: {readOnly: false},
            magicType: {type: ['line', 'bar']},
            restore: {},
            saveAsImage: {}
        }
    },
    xAxis: {
        type: 'category',
        boundaryGap: false,
        data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
    },
    yAxis: {
        type: 'value',
        axisLabel: {
            formatter: '{value} °C'
        }
    },
    series: [
        {
            name: '最高气温',
            type: 'line',
            data: [10, 11, 13, 11, 12, 12, 9],
            markPoint: {
                data: [
                    {type: 'max', name: '最大值'},
                    {type: 'min', name: '最小值'}
                ]
            },
            markLine: {
                data: [
                    {type: 'average', name: '平均值'}
                ]
            }
        },
        {
            name: '最低气温',
            type: 'line',
            data: [1, -2, 2, 5, 3, 2, 0],
            markPoint: {
                data: [
                    {name: '周最低', value: -2, xAxis: 1, yAxis: -1.5}
                ]
            },
            markLine: {
                data: [
                    {type: 'average', name: '平均值'},
                    [{
                        symbol: 'none',
                        x: '90%',
                        yAxis: 'max'
                    }, {
                        symbol: 'circle',
                        label: {
                            position: 'start',
                            formatter: '最大值'
                        },
                        type: 'max',
                        name: '最高点'
                    }]
                ]
            }
        }
    ]
};

复制代码

image-20210823180507254

项目中的折线图

在本人遇到的一些项目中,有些需求,使用echart.js可以很舒服地就把问题解决了,下面分享一下。

放大缩小实现

实现要点

  • 借助echart.js的options配置中的dataZoom配置项实现

打标签实现

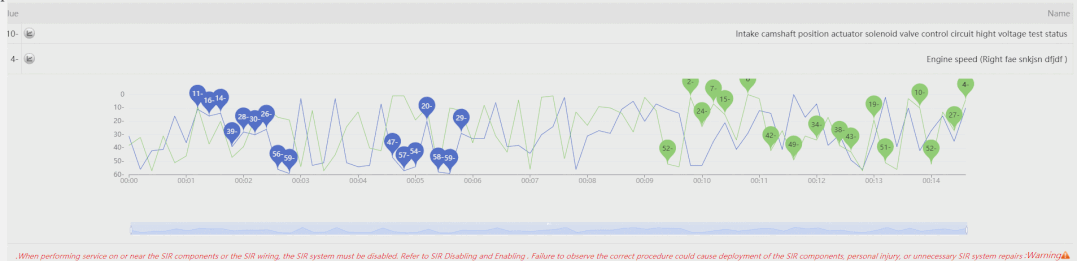

实现要点

  • 获取按下按钮时,当前数据列表中最后一个数据

  • 保留每条线打标签的数据,并且把控好对应关系

  • 每次刷新画图时,将所有标记点都画进去

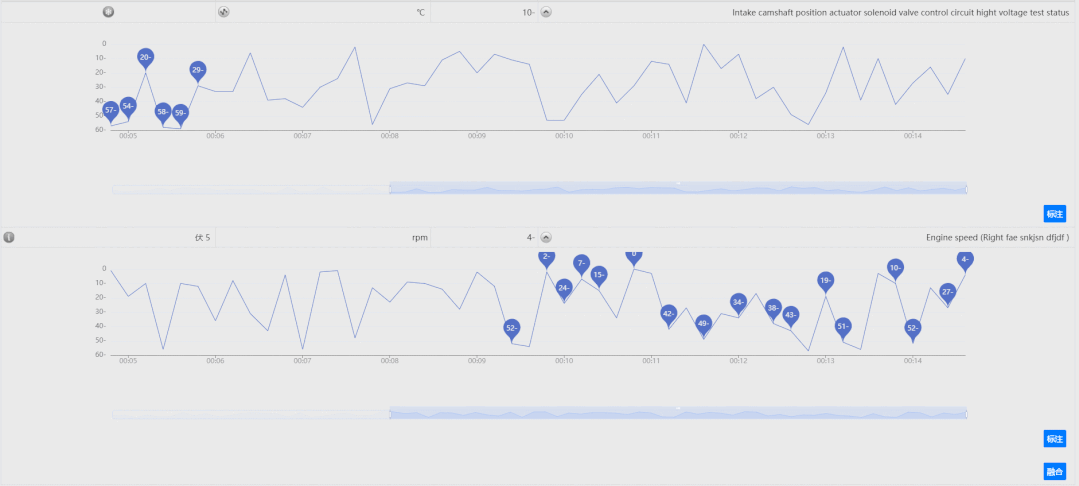

数据融合实现

实现要点

  • 收集两条线的所有数据,融入到一个对象中

  • 重新渲染一块画布,并将所有数据在画布上画出

  • 通过按钮控制各个画布的展开和收回

option配置如下。

option = {
    "grid": {
        "left": "10%",
        "right": "10%",
        "bottom": "40%",
        "top": "10%"
    },
    "dataZoom": {
        "type": "slider",
        "show": true,
        "start": 0,
        "end": 100,
        "height": 16,
        "bottom": "5%"
    },
    "tooltip": {
        "trigger": "axis",
        "axisPointer": {
            "type": "cross",
            "animation": false,
            "label": {
                "backgroundColor": "#505765"
            }
        }
    },
    "xAxis": [
        {
            "type": "category",
            "boundaryGap": false,
            "axisLine": {
                "onZero": false
            },
            "data": [
                "00:00:07",
                "00:00:23",
                "00:00:41",
                "00:00:62",
                "00:00:86",
                "00:01:01",
                "00:01:21",
                "00:01:44",
                "00:01:61",
                "00:01:82",
                "00:02:01",
                "00:02:22",
                "00:02:41",
                "00:02:61",
                "00:02:81",
                "00:03:01",
                "00:03:28",
                "00:03:50",
                "00:03:70",
                "00:03:88",
                "00:04:08",
                "00:04:29",
                "00:04:48",
                "00:04:69"
            ],
            "axisLabel": {
                "show": true,
                "inside": false,
                "rotate": 0,
                "margin": 5,
                "color": "#999",
                "interval": 4
            }
        }
    ],
    "yAxis": [
        {
            "type": "value",
            "scale": true,
            "show": true
        }
    ],
    "series": [
        {
            "name": "one_table2",
            "type": "line",
            "symbol": "none",
            "lineStyle": {
                "width": 1
            },
            "markPoint": {
                "data": [
                    {
                        "name": "标记点",
                        "value": -58,
                        "xAxis": "00:01:61",
                        "yAxis": -58,
                        "xIndex": 8
                    },
                    {
                        "name": "标记点",
                        "value": -59,
                        "xAxis": "00:01:82",
                        "yAxis": -59,
                        "xIndex": 9
                    },
                    {
                        "name": "标记点",
                        "value": -33,
                        "xAxis": "00:02:01",
                        "yAxis": -33,
                        "xIndex": 10
                    }
                ],
                "effect": {
                    "show": true,
                    "shadowBlur": 0
                }
            },
            "data": [            -38,-4,-10,-53,-18,-14,-54,-55,-58,-59,-33,-49,-23,-10,-51,-3,-32,-34,-3,-36,-13,-42,-18,-28,-54,-7,-2,-15,-2,-31,-25,-37,-58,-46,-5,-19,-21,-43,-3,-59,-21,-8,-15,-43,-54,-58,-48,-1,-1,-4,-2,-17,-58,-15,-7,-8,-58,-4,-20,-45,-3,-58,-40,-12,-19
                    ]
        },
    ]
}
