Redis 集群（Cluster）

Redis 集群是 Redis 提供的分布式数据库方案，集群通过分片(sharding) 来进行数据共享，并提供复制和故障转移功能

节点

一个 Redis 集群通常由多个节点(node)组成，在刚开始的时候，每个节点都是相互独立的，他们都处于一个只包含自己的集群当中，要组建一个真正可工作的集群，我们可以通过CLUSTER MEET <ip> <port> 将各个独立的节点连接起来。

向一个节点 node 发送 CLUSTER MEET 命令，可以让 node 节点与 ip 和 port 所制定的节点进行握手，当握手成功时，node 节点就会将 ip 和 port 所指定的节点添加到 node 节点当前所在的集群中。

启动节点

一个节点就是一个运行在集群模式下的 Redis 服务器， Redis 服务器在启动时会根据 cluster-enabled 配置选项是否为 yes 来决定是否开启服务器的集群模式。

节点(运行在集群模式下的 Redis 服务器) 会继续使用所有在单机模式中的服务器组件，比如说

• 继续使用文件事件处理器来处理命令请求和返回命令回复
• 继续使用事件事件处理器来执行 serverCron 函数，而 serverCron 函数又会调用集群模式下特有的 clusterCron 函数。clusterCron 函数负责执行在集群模式下需要执行的常规操作。比如，检查节点是否断线，或者检查是否需要对下线节点进行自动故障转移等。
• 继续使用数据库来保存键值对数据，键值对依然会是各种不同类型的对象
• 继续使用 RDB 持久化和 AOF 持久化
• 继续使用复制模块来进行节点的复制工作
• 继续使用发布订阅模块进行 pub/sub
• 继续使用 Lua 脚本环境来执行客户端输入的 Lua 脚本

除此之外，节点会继续使用 redisServer 结构来保存服务器的状态，redisClient 结构来保存客户端的状态。只有在集群模式下才会用到的数据，保存到了cluster.h/clusterNode、cluster.h/clusterLink、cluster.h/clusterState 三种结构中。

集群数据结构

clusterNode：保存节点当前状态，比如节点创建时间、节点名字、节点当前配置、节点 IP 地址和端口等等。 每个节点都会使用一个clusterNode来记录自己的状态，并未集群中的所有其他节点都创建一个相应的clusterNode结构，以此来记录其他节点状态。

typedef struct clusterNode {
    mstime_t ctime; /* 节点创建时间 */
    char name[CLUSTER_NAMELEN]; /* 节点的名称，由 40 位 16 进制字符组成 */
    int flags;      /* 节点标识。使用各种不同的标识记录节点角色以及节点所处状态 */
    uint64_t configEpoch; /* 节点当前的配置纪元，用于实现故障转移 */
    char ip[NET_IP_STR_LEN];  /* 节点的ip地址 */
    int port;                   /* 节点的端口号 */
    clusterLink *link;          /* 保存连接节点所需的有关信息 */

    // ...
} clusterNode;

clusterNode 结构中的 link 属性是一个 clusterLink 结构，该结构保存了连接节点所需的有关信息。

typedef struct clusterLink {
    mstime_t ctime;             /* 连接创建时间 */
    connection *conn;           /* 连接 */
    sds sndbuf;                 /* 输出缓冲区，保存着等待发送给其他节点的信息 */
    char *rcvbuf;               /* 接受缓冲区，保存着从其他节点接收到的消息 */
    size_t rcvbuf_len;          /* Used size of rcvbuf */
    size_t rcvbuf_alloc;        /* Used size of rcvbuf */
    struct clusterNode *node;   /* 与这个连接相关联的节点，没有为 NULL */
} clusterLink;

每个节点都保存着一个clusterState结构，这个结构记录在当前节点的视角下，集群目前所处的状态。

typedef struct clusterState {
    clusterNode *myself;  /* 指向当前节点 */
    uint64_t currentEpoch; /* 集群当前配置纪元，用于实现故障转移 */
    int state;            /* 集群当前状态 */
    int size;             /* 集群中至少处理着一个槽的节点数量 */
    dict *nodes;          /* 集群节点名单（包括myself）
                             key：节点名称
                             value：节点对应的 clusterNode 结构
                          */

    // ...
} clusterState;

CLUSTER MEET 命令的实现

收到CLUSTER MEET <ip> <port> 节点 A 会和节点 B 进行握手，以此来确认彼此的存在。

1. 节点 A 会为节点 B 创建一个 clusterNode 结构，并将该结构添加到自己的 clusterState.nodes 字典中
2. 节点 A 将根据 CLUSTER MEET 命令给定的 IP 和 PORT, 向节点 B 发送一个 MEET 消息
3. 节点 B 接受节点 A 发送的 MEET 消息，节点 B 会为节点 A 创建一个 clusterNode 结构，并将该结构添加到自己的 clusterState.nodes 字典中
4. 节点 B 将向节点 A 返回一个 PONG 消息
5. 节点 A 接受节点 B 发送的 PONG 消息，通过这条消息知道节点 B 已经成功接收到了自己发送的 MEET 消息
6. 节点 A 将向节点 B 返回一条 PING 消息
7. 节点 B 接受节点 A 发送的 PING 消息，通过这条消息知道节点 A 已经成功接收到了自己发送的 PONG 消息, 握手完成
8. 节点 A 会将节点 B 的信息通过 Gossip 协议传播给集群中的其他节点，让其他节点也与节点 B 进行握手，最终通过一段时间后，节点 B 会被集群中的所有节点认识

槽指派

Redis 集群通过分片的方式来保存数据库中的键值对：集群的整个数据库被分为 16384 个槽(slot)，数据库中的每个键都属于这 16384 个槽的其中一个，集群中的每个节点可以处理 0 个或最多 16384 个槽。

当数据库中的 16384 个槽都有节点在处理时，集群处于上线状态；相反的，如果数据库中有一个槽没有得到处理，那么集群处于下线状态。

可以通过 CLUSTER ADDSLOTS <slot> [slot ...] 命令，将一个或者多个槽指派给节点负责。

记录节点的槽指派信息

clusterNode 结构中的 slots 属性和 numslot 属性记录了节点负责处理那些槽

typedef struct clusterNode {
    unsigned char slots[CLUSTER_SLOTS/8]; /* slots handled by this node */
    int numslots;   /* Number of slots handled by this node */

    // ...
} clusterNode;

• slots 是一个二进制位数组，这个数组的长度为 16384 / 8 = 2048 个字节。

  Redis 以 0 为起始索引， 16383 为终止索引，对 slots 数组中的 16384 个二进制位进行编号，并根据所以 i 上的二进制位的值来判断节点是否负责处理槽 i：

  • 如果 slots 数组在索引 i 上的二进制位的值为 1， 那么表示节点负责处理槽 i
  • 如果 slots 数组在索引 i 上的二进制位的值为 0， 那么表示节点不负责处理槽 i

• numslots 记录节点负责处理的槽点数量，即 slots 数组中值为 1 的二进制数量

传播节点的槽指派信息

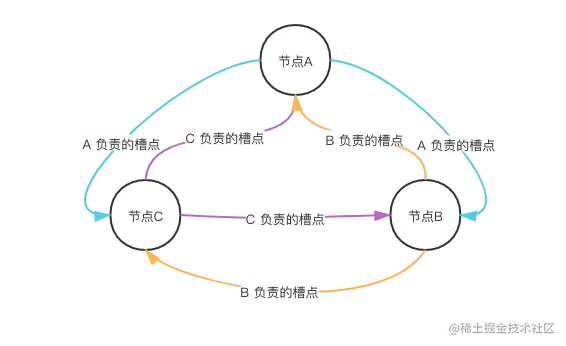

一个节点除了会将自己负责处理的槽记录在 cluserNode 结构的 slots 数组和 numslots 属性外，他还会将自己的 slots 数组通过消息发送给集群中的其他节点。

记录集群所有槽的指派信息

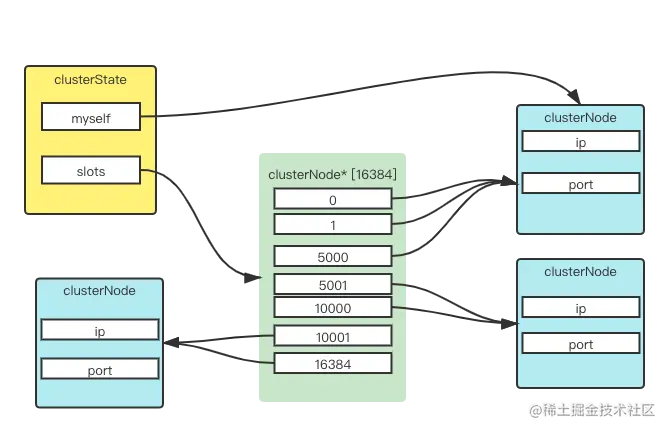

clusterState 结构中 slots 数组记录了集群中所有 16384 个槽的指派信息

• 如果 slots[i] 指针指向 NULL， 那么表示尚未指派给任何节点
• 如果 slots[i] 指针指向一个 clusterNode 结构，表示已经指派给 clusterNode 所代表的节点

如果只将槽指派信息保存在各个节点的 clusterNode.slots 数组里，会出现一些无法高效的解决的问题，而 clusterNode.slots 数组的存在解决了这些问题。

• 如果节点只使用 clusterNode.slots 数组来记录槽的指派信息，那么为了知道槽 i 是否已经被指派，或者槽 i 被指派给了哪个节点，程序需要遍历 clusterState.nodes 字典中的所有 clusterNode 结构， 检查这些结构的 slots 数组，直到找到负责处理槽 i 的节点为止，时间复杂度为 O(N).
• 如果使用 clusterState.slots 数组的话，那么通过槽 i 的索引可以直接获取到槽 i 被指派的节点。时间复杂度为 O(1)

复制与故障转移

Redis 集群中的节点分为主节点(master)和从节点(slave)，其中主节点用于处理槽，从节点用于复制某个主节点，并在被复制的主节点下线时，代替下线的主节点继续处理命令请求.

设置从节点

向一个节点发送命令 CLUSTER REPLICATE <node_id> 可以让接收命令的节点成为 node_id 所指定节点的从节点，并开始对主节点进行复制。

• 接收到该命令的节点首先会在自己的 clusterState.nodes 字典中找到 node_id 所对应节点的 clusterNode 结构，并将自己的 clusterState.myself.slaveof 指针指向这个结构，以此来记录这个节点正在复制的主节点。
• 节点会修改自己在 clusterState.myself.flags 中的属性，关闭原来的 REDIS_NODE_MASTER 标识，打开 REDIS_NODE_SLAVEOF 标识。
• 节点调用复制方法，对主节点进行复制。采用了和单机一样的复制方式

故障检测

集群中的每个节点都会定期的向集群中的其他节点发送 PING 消息。以此来检测对方是否在线，如果接收到 PING 消息的节点没有在规定的时间内，向发送 PING 的节点返回 PONG 消息，那么发送 PING 的节点会将接受 PING 消息的节点标记为疑似下线。

如果一个集群里面，半数以上负责处理操的主节点都将某个主节点 x 报告为疑似下线，那么主节点 x 将被标记为已下线，并将广播一条关于主节点 x 下线的消息，接收到消息的节点会将主节点 x 标记为已下线。

故障转移

• 复制下线主节点的所有从节点里面，会有一个节点被选中。
• 被选中的从节点会执行 SLAVEOF no one 命令，成为新的主节点
• 新的主节点会撤销所有对已下线主节点的槽指派，并将这些槽全部指派给自己
• 新的主节点向集群广播一条 PONG 消息，这条 PONG 消息可以让集群中的其他节点立即知道。
• 新的主节点开始接收和自己负责处理的槽有关的命令请求，故障转移完成。

选举新的主节点

和选举 Sentinel 的方法相似，基于 Raft 算法的领头选举方法实现的

• 集群的配置纪元是一个自增计数器，他的初始值为 0
• 当集群里的某个节点开始一次故障转移操作时，集群配置纪元的值会被增加一
• 对于每个配置纪元，集群里每个负责处理槽的主节点都有一次投票机会，而第一个向主节点要求投票的从节点将获得主节点的投票
• 当从节点发现自己正在复制的主节点进入已下线状态时，从节点会广播一条CLUSTERMSG_TYPE_FAILOVER_AUTH_REQUEST消息，要求所有收到这条消息，并且具备投票权的主节点向这个从节点投票
• 如果一个主节点具有投票权，并且这个主节点尚未投票给其他从节点，那么主节点将向要求投票的从节点返回一条 CLUSTERMSG_TYPE_FAILOVER_AUTH_ACK消息，表示支持
• 每个参与选举的从节点统计自己接收到CLUSTERMSG_TYPE_FAILOVER_AUTH_ACK消息的个数
• 如果当一个从节点获得 N / 2 + 1张支持票，当选新的主节点。
• 如果在一个配置纪元里面没有从节点能收集到足够多的支持票，那么集群进入一个新的配置纪元。并再次选举，直到选出为止。
