概述

上一篇文章我们说到，在unity中通过编辑器扩展，美化了Inspector面板，其实unity的编辑器扩展还有非常多的功能，除了能够为Unity编辑器进行控件绘制，还可以为编辑器自行创建一个新的窗口，并且设置他的窗口布局。接下来我们就来共同学习下，在Unity编辑器中如何创建一个自定义布局的窗口。

功能实现

想要创建一个窗口，那么脚本就必须要继承EditorWindow，脚本继承EditorWindow的同时，脚本必须要引用using UnityEditor;命名空间，否则继承就是错误的。
首先我们创建一个继承EditorWindow脚本，同样要放到Editor文件夹下

using UnityEditor;

public class EditorWindowTest : EditorWindow
{
}

我们创建一个静态方法用来打开窗口，同时在这个方法里，我们可以对窗口进行自定义的设计。

static void OpenWindow()
{
}

想要将这个方法显示到Unity编辑器中，只继承Editorwindow还不行，我们还需要使用到unity的另一个特性[MenuItem]

我们先一起来看一下MenuItem
MenuItem是UnityEditor下的属性，它是对编辑器的扩展，主要有两大作用：

  1. 在主菜单中添加菜单项，也就是在以下编辑器部分添加，这是一个很重要的用途，在开发插件的时候经常用到。
  2. 在属性面板的组件的上下文中添加菜单项，针对编辑器中已有组件的扩展 注意：函数一般都是私有的，而且必须是静态函数才能使用MenuItem属性。为什么必须是static函数呢，因为该类可以不用实例化，不用继承自MonoBehavior，比如给刚体添加一个重置属性功能，就不需要添加脚本组件，因此，我们就可以在一个扩展脚本中集中很多类似的菜单项。所以上面的代码我们用到的是static。 一般常用的是
    public MenuItem(string itemName);

itemName是菜单路径名称，可添加菜单快捷键：(空格后加如下符号设置)，如下：

_w 单一的快捷键 W
#w shift+w
%w ctrl+w
&w Alt+w

MenuItem我们就暂时先介绍到这里，接下来回归正题，给我们的方法设置一个路径，如：在菜单栏Tools下的OpenWindow

[MenuItem("Tools/OpenWindow")]
static void OpenWindow()
{
}

这样菜单栏就出现我们刚刚写的方法了 image.png 接下来我们创建一个窗口，首先规定一下窗口的大小

Rect rect = new Rect(0, 0, 500, 500);

设置完大小，就只剩下创建窗体了

EditorWindowTest window = (EditorWindowTest)EditorWindow.GetWindowWithRect(typeof(EditorWindowTest), rect, true, "自定义创建窗口");
window.Show();

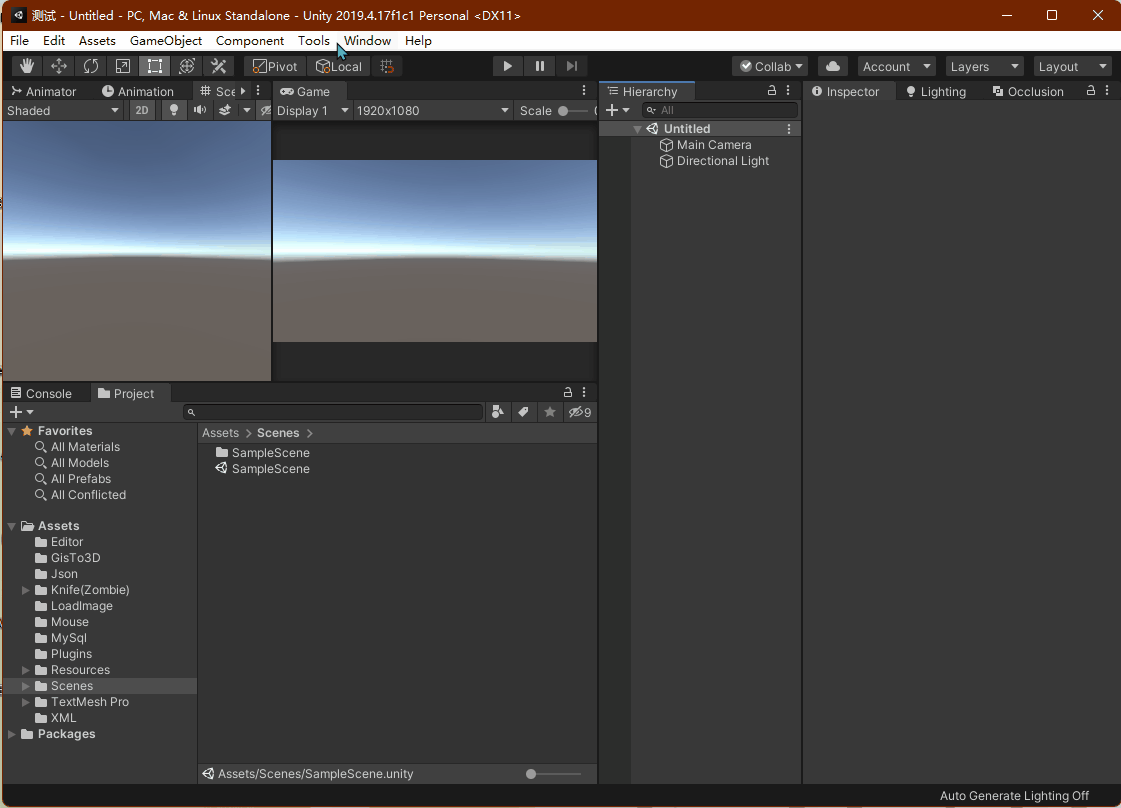

写完之后，点击菜单栏就会出现如下效果

展示7.gif 到这里窗口我们就创建成功了，当然这仅仅是一个进本的窗口，什么内容都没有，下面我们就一起来丰富一下这个窗口，给窗口加输入框、添加一个文本框显示鼠标位置、添加一个选择贴图功能，打开关闭通知栏，关闭窗口等功能。这些功能都是写在OnGUI方法中的

添加输入框控件

 text = EditorGUILayout.TextField("请输入内容：", text);

image.png 打开通知

首先创建一个打开通知的按钮

GUILayout.Button("打开通知", GUILayout.Width(200))

然后在写打开通知栏的方法

 this.ShowNotification(new GUIContent("这是一条通知消息"));

效果如下 展示8.gif 关闭通知

关闭通知和上述方法基本差不多，先创建按钮在写方法

if (GUILayout.Button("关闭通知", GUILayout.Width(200)))
{
    //关闭通知栏
    this.RemoveNotification();
}

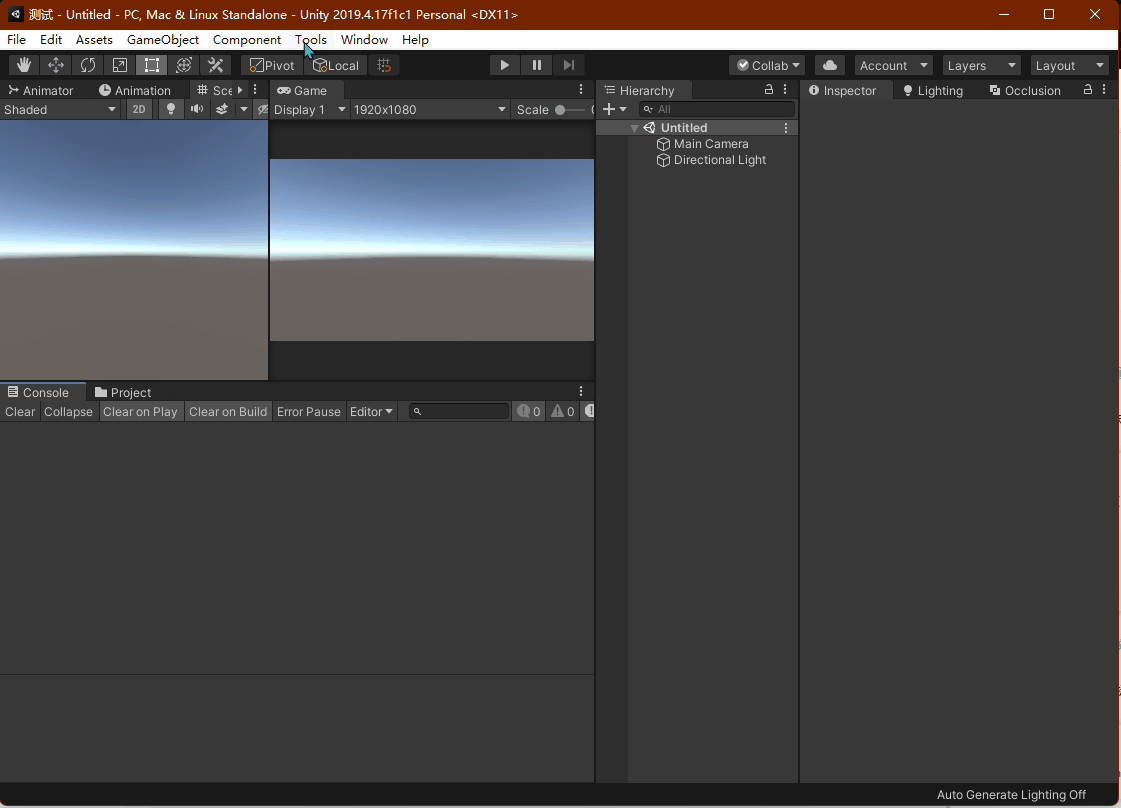

添加文本框显示鼠标位置

获取鼠标位置的方法（有缺点，不是所有地方都能取到）

Event.current.mousePosition

添加文本框并显示鼠标位置

EditorGUILayout.LabelField("鼠标位置：", Event.current.mousePosition.ToString());

展示9.gif 选择贴图

选择贴图功能和上一篇写的基本都一样

texture = EditorGUILayout.ObjectField("选择贴图", texture, typeof(Texture), true) as Texture;

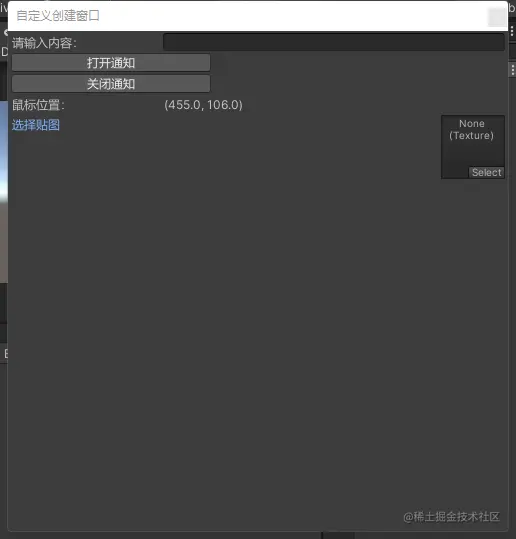

以上功能整体效果就是如下效果 image.png

知识点拓展

下面写点扩展编辑器可能会用到的生命周期
当窗口获得焦点时

private void OnFocus()
{
    Debug.Log("当窗口获得焦点时调用一次");
}

当窗口失去焦点时

private void OnLostFocus()
{
    Debug.Log("当窗口失去焦点时调用一次");
}

当Hierarchy视图中的任何对象发生改变时

private void OnHierarchyChange()
{
    Debug.Log("当Hierarchy视图中的任何对象发生改变时调用一次");
}

当Project视图中的任何对象发生改变时

private void OnProjectChange()
{
    Debug.Log("当Project视图中的任何对象发生改变时调用一次");
}

窗口面板的热更新

private void OnInspectorUpdate()
{
    Debug.Log("窗口面板的热更新");
    //开启窗口重绘，否则信息不会刷新
    this.Repaint();
}

当窗口处于开启状态，并且在Hierarchy视图中选择某游戏对象时

private void OnSelectionChange()
{
    //当窗口处于开启状态，并且在Hierarchy视图中选择某游戏对象时调用
    foreach (var item in Selection.transforms)
    {
        //有可能多选，这里开启一个循环
        Debug.Log("OnSelectionChange：" + item.name);
    }
}

当窗口关闭时

private void OnDestroy()
{
    Debug.Log("当窗口关闭时调用");
}

一起来看一下最终效果


源码地址

GitHub下载地址：点击这里跳转下载

写在最后

本篇文章主要是介绍了一下，Unity编辑器如何进行窗口扩展，以便在开发过程中能够更加的方便，下一篇文章将继续介绍在Unity中如何对编辑器进行扩展，功能也非常实用，欢迎大家共同学习交流。
