奇思妙想进度条大合辑,手把手 DIY 各种进度条

·  阅读 1854
奇思妙想进度条大合辑,手把手 DIY 各种进度条

本文已参与掘金创作者训练营第三期「话题写作」赛道,详情查看:掘力计划|创作者训练营第三期正在进行,「写」出个人影响力

奇思妙想的进度条集合

话不多说,只收集好货。

可爱进度条


  • 作者: Lucagez
  • 链接:源码&Demo
  • 技术:CSS progress bars made with svg patterns.
  • 兼容:Chrome, Edge, Firefox, Opera, Safari

3D 进度条


  • 作者: Rafael González
  • 链接:源码&Demo
  • 技术:HTML / CSS (SCSS)
  • 兼容:Chrome, Edge, Firefox, Opera, Safari

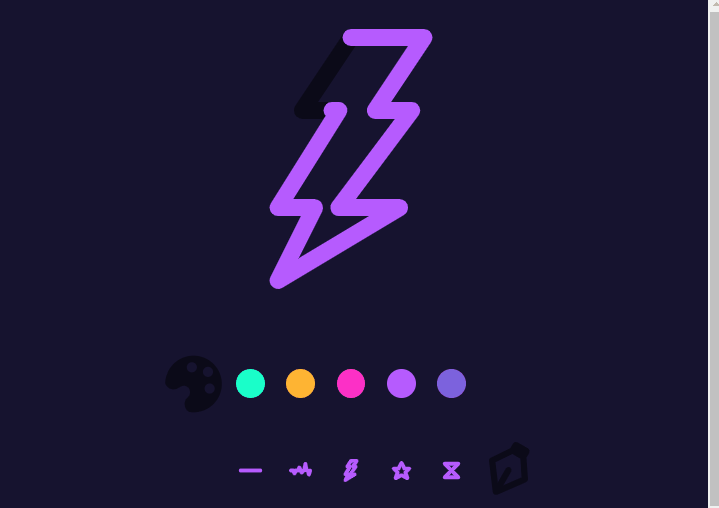

螺纹进度条


  • 作者:Kevin Sweeney
  • 链接:源码&Demo
  • 技术:HTML / CSS (SCSS)
  • 兼容:Chrome, Edge, Firefox, Opera, Safari

💊进度条


  • 作者:Constantine
  • 链接:源码&Demo
  • 技术:HTML (Pug) / CSS (Stylus)
  • 兼容:Chrome, Edge, Firefox, Opera, Safari

Orb Progress Bar


  • 作者:Ben Anderson (benjammin412)
  • 链接:源码&Demo
  • 技术:HTML, CSS

Wraparound Progress Bar


  • 作者:Thomas Vaeth (thomasvaeth)
  • 链接:源码&Demo
  • 技术:HTML, CSS

阶梯 Progress Bar


  • 作者:Cassidy Williams (cassidoo)
  • 链接:源码&Demo
  • 技术:HTML, CSS, JS

气泡 Progress Bar


  • 作者:Ali Soueidan (lazercaveman)
  • 链接:源码&Demo
  • 技术:HTML, CSS, JS

页面阅读进度条

一个跟随页面滚动而在顶部显示进度的效果。 具体见这篇2k+点赞的文章 不可思议的纯 CSS 滚动进度条效果

子弹进度条


  • 作者:Jasper
  • 链接:源码&Demo
  • 技术:HTML, CSS, JS

电池进度条


  • 作者:Ruben A Sanchez
  • 链接:源码&Demo
  • 技术:HTML, CSS, JS

环型进度条


  • 作者:Ekta maurya
  • 链接:源码&Demo
  • 技术:HTML, CSS, JS

自己 DIY

看完以上几种进度条之后,有木有心动,那我们自己用h5标签、css、svg 等技术实现一些基础的长条、环型进度条吧。

progress 标签进度条

进度条最简单的实现是利用 html5 提供的 progress 标签。

<progress max="100" value="80" class="h5tag">
<!-- 支持 progreess标签 的浏览器会忽略掉 progress 内部的内容, -->
<!-- 不支持 progreess标签 的浏览器会渲染progress 内部的内容,忽略 progreess标签 -->
    <div class="progress-bar">
      <span style="width: 80%">80%</span>
    </div>
</progress>
<br>
<progress>
</progress>
复制代码

chrome 下默认的无 css 效果如下:


如果想自定义样式的话,可以通过以下类似代码实现:

progress::-webkit-progress-bar, progress::-moz-progress-bar {
  /* style rules */
  /* 控制进度条背景部分 */
}
progress::-webkit-progress-value, progress::-moz-progress-value {
  /* style rules */
  /* 控制进度条有值部分 */
}
复制代码

根据 caniuse 统计progress 标签浏览器支持率为 99.3%。如果业务不需要支持 ie6-9,是可以放心大胆使用 progress 标签。但其最大的问题,还是自定义样式比较复杂,需要兼容 chrome、firefox,所以一般也不太使用。

上述代码见 html5 progress-bar using progresss tag。css-trick 有篇很好的文章html5-progress-element专门介绍了这个标签,有兴趣可点击阅读。

长条进度条

画出 html 结构和 css 基础样式:

<div class="container">
  <div class="progress">
    <div class="progress-bar">
    </div>
  </div>
</div>
复制代码
.container {
  margin: 100px auto;
  width: 500px;
  text-align: center;
}

.progress {
  padding: 6px;
  background: rgba(0, 0, 0, 0.25);
  border-radius: 6px;
  box-shadow: inset 0 1px 2px rgba(0, 0, 0, 0.25), 0 1px rgba(255, 255, 255, 0.08);
}

.progress-bar {
  height: 18px;
  background-color: #FCBC51;
  border-radius: 4px;
  width: 50%;
}
复制代码

预览效果如下: css-1.png

再加一些 css 样式让它动起来。


.progress-striped .progress-bar {
  transition: 0.4s linear;
  transition-property: width, background-color;
  background-image: linear-gradient(
        45deg, rgb(252,163,17) 25%,
        transparent 25%, transparent 50%,
        rgb(252,163,17) 50%, rgb(252,163,17) 75%,
        transparent 75%, transparent);
  animation: progressAnimationStrike 3s infinite;
}

@keyframes progressAnimationStrike {
     from { width: 0 }
     to   { width: 50% }
}
复制代码

效果如下:


完整代码见 progress-bar using pure html + css,还有更好看的效果。

环形进度条

很多时候,我们需要环型的进度条。

1、绘制圆形背景

<svg width="200" height="200" viewBox="0 0 200 200">
     <circle cx="100" cy="100" r="50" fill="none" stroke-width="10" stroke="gray" />
</svg>
复制代码

预览效果参数如下:


参数含义如下:

svg:

  • width,height: 分别表示svg元素的宽高
  • viewBox: 控制位移和可容纳的大小

circle:

  • cx、cy:圆心的位置
  • r:表示半径
  • fill: circle 圆的填充色
  • stroke-width:边框宽度
  • stroke:边框的填充色

2、建立进度条

 <svg width="200" height="200" viewBox="0 0 200 200">
    <circle cx="100" cy="100" r="50" fill="none" stroke-width="10" stroke="gray" />
    <circle id="circle" stroke-linecap="round" cx="100" cy="100" r="50" fill="none" stroke-width="10" stroke="pink" stroke-dasharray="157 157"/>
 </svg>
复制代码

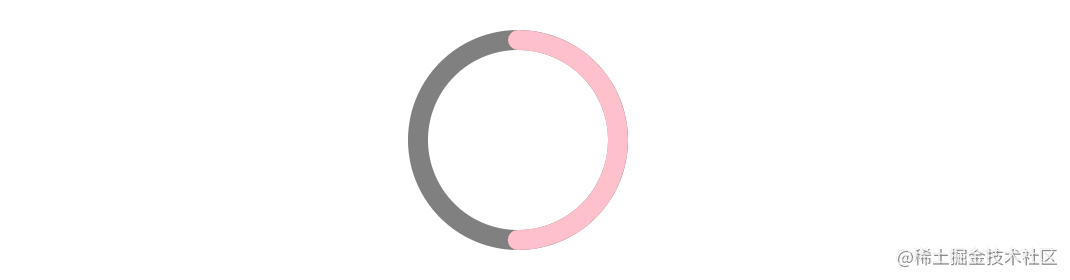

预览效果如下


参数介绍:

  • stroke-linecap="round",圆角效果
  • stroke-dasharray:进度条控制。"157 157" 实现达到展示 50% 的效果。

stroke-dasharray 当前配置的"157 157"可以理解为将圆环分为了两个部分,一部分展示线(进度条),一部分为空白(所以显示出底颜色)。因为50为半径,周长为 2 * 50 * PI = 314,所以 157 亦即 50% 的进度,剩余的 50% 为 空白。

这个参数具体使用也比较复杂,有兴趣可以自行研究。从我们的场景来说,只要保持两者之和为 314 ,随意调整两者大小,即可达到实现不同进度。

3、旋转90℃

<circle id="circle" stroke-linecap="round"  cx="100" cy="100" r="50" fill="none" stroke-width="10" stroke="pink" stroke-dasharray="157 157" transform="rotate(-90, 100, 100)"/>
复制代码

transform="rotate(-90, 100, 100)"实现效果如下:


4、动态控制进度、显示进度文字

 <svg width="200" height="200" viewBox="0 0 200 200">
    ...
    <text x="100" y="100" fill="#6b778c" text-anchor="middle" dominant-baseline="central">
      <tspan id="percent">0</tspan>%
    </text>
 </svg>
 <div>
  <button onclick="add()">add</button>
  <button onclick="minus()">minus</button>
</div>
复制代码
let circle = document.getElementById('circle');
let percent = document.getElementById('percent');

let radius = 50;
let v = 0.5;

function minus() {
    v = v - 0.01
    if (v <= 0) {
        v = 0;
    }
    set(v);
}
function add() {
    v = v + 0.01;
    if (v >= 1) {
        v = 1;
    }
    set(v);
}

function set(p) {
    let total = Math.PI * 2 * radius;
    percent.innerHTML = Math.round(p * 100);
    let str = `${p * total} ${total * (1-p)}`;
    console.log('stroke-dasharray:', str);
    circle.style['stroke-dasharray'] = str;
}

setTimeout(() => {
  set(v)
}, 1000);

复制代码

可以看到核心原理就是控制 stroke-dasharray,在总和314不变的前提下,动态改变两个值的大小,实现不同进度效果。

动效如下,完整代码见 svg 环形进度条


参考致谢

感谢阅读。 有兴趣的读者可以加微信: wxmiss66 交流。


本文有参考以下文章,一并致谢。
