聊一聊Go实现的接口熔断器: Circuit Breaker

前言

熔断(Circuit Breaker)这个概念可谓是在微服务调用中出现的高频词,最早来自于旧时家庭电路的保险丝(电源使用超负荷-跳闸),后来被股市行业用于形容某种异常情况出现,临时暂停交易,起到保护市场的场景。

在微服务链路中,熔断是指在短时间内接口出现多次异常/超时(错误率过高)的情况,在这种场景下,持续的重试往往不会解决问题,大量的超时请求堆积造成阻塞,反而耗费大量的内存、数据库连接等,通过对接口快速失败返回,避免上游反复重试或频繁请求以至于下游被压垮的一种保护策略。

相关概念

  • 动态调整

熔断器的核心功能在于“动态调整”,就是说在一定时间窗口内,当接口出现错误的次数,或者说比率达到危险值,则熔断器必须hold住请求,快速返回(失败),告知上游该接口需要冷静一下,主要有下面几个参数:

  • 阈值:包括两个指标:最少统计次数和错误占比。最少统计次数用于捕捉高频请求,即请求量至少要大于多少,熔断器才会开始关心错误率,否则会导致其他低频接口发生少量失败就触发熔断。
  • 重置周期:重置周期就是熔断器调度的时间窗口,可以类比于限流算法中的单位时间,即经过多长时间,熔断器周期重置接口总次数和错误计数。
  • 恢复周期:是指在发生熔断之后,经过多长的空闲时期给予接口重试权限,尝试让其纠正、恢复到正常状况。

这个和重置周期的主要区别是:熔断器重置计数之后,++接口必须再次达到错误率才会触发熔断,而恢复周期仅仅是允许当前熔断的接口请求,其错误率还是很高,如果再次尝试请求还是没恢复,则保持熔断状态,等待下一次恢复周期,或者重置周期。++ 因此恢复周期<重置周期

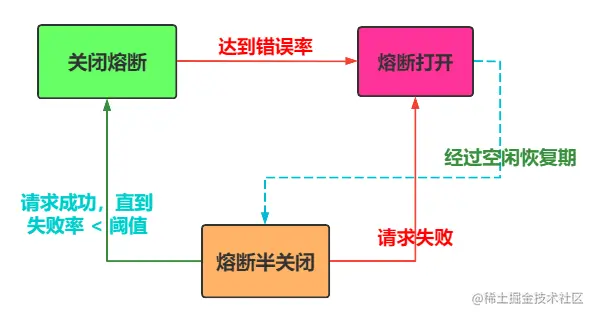

关于状态转移,这张示例图比较形象:

熔断器状态转换

  • AOP切入

熟悉熔断器的基本用途之后,再来分析其组件在项目中的位置。 相信大部分同学应该了解面向切片的概念,很多通用组件,像流量限制、熔断保护都是面向切片的模块,通常用于采集并上报流量状况,按照特定规则保护下游。最常见的就是把它们放在网关层。

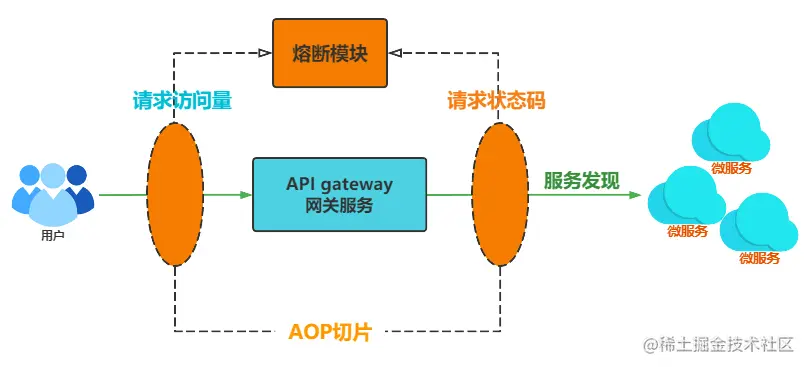

如下图:作为AOP横切面分别在请求发起和返回处做指标采集


代码实现

了解了其核心功能之后,接下来看下代码实现部分。

接口定义

基于熔断器的特性,先定义熔断器接口CircuitBreaker,其中key指熔断器采集的API,可以是链路上面的请求标识,用于区分不同请求。

type CircuitBreaker interface {
    // 当前key(api接口)是否可访问
    CanAccess(key string) bool
    // 标记访问, 并且如果当前key失败率到达阈值, 则开启熔断
    Failed(key string)
    // 标记访问, 并且如果当前key已熔断, 则恢复
    Succeed(key string)
    // 返回当前key的熔断状态
    IsBreak(key string) bool
    // 返回所有key(api接口)当前状态, 用于查询汇报
    Status() interface{}
}

接口实现

基于上面约定的几个函数特性,创建CircuitBreakerImp作为实现体

// 熔断器实现体
type CircuitBreakerImp struct {
    lock            sync.RWMutex
    apiMap          map[string]*apiSnapShop // api全局map,key为API标志
    minCheck        int64                   // 接口熔断开启下限次数
    cbkErrRate      float64                 // 接口熔断开启比值
    recoverInterval time.Duration           // 熔断恢复区间
    roundInterval   time.Duration           // 计数重置区间
}

熔断器实现体的apiMap主要存放的是采集API的列表,用于表示当前阶段所收集各个API的总体快照,

type apiSnapShop struct {
    isPaused   bool  // api是否熔断
    errCount   int64 // api在周期内失败次数
    totalCount int64 // api在周期内总次数

    accessLast int64 // api最近一次访问时间
    roundLast  int64 // 熔断器周期时间
}

熔断状况获取,基于每个失败过的请求,会将其请求快照存储在当前CircuitBreakerImp实例的apiMap中,所以IsBreak()接口的实现相对简单,直接返回其状态即可:

func (c *CircuitBreakerImp) IsBreak(key string) bool {
    c.lock.RLock()
    defer c.lock.RUnlock()

    // 查找当前key(API)是否达到熔断
    if api, ok := c.apiMap[key]; ok {
        return api.isPaused
    }
    return false
}

访问更新,每次网关接收请求时候,会在请求发起处和请求返回处上报接口访问次数、返回成功与否的信息给熔断器,如上面的AOP图片所示,因此实现accessed()函数用于在每次请求API进行上报。
此外,前面提及到熔断器有个重置周期,即经过多少时间接口再次访问会重置其快照计数,因此在每次access处,需要多加一个判断,用于重置API计数。

// accessed 记录访问
func (c *CircuitBreakerImp) accessed(api *apiSnapShop) {
    /*
            判断是否大于周期时间
            - 是: 重置计数
            - 否: 更新计数
    */
    now := time.Now().UnixNano()
    if util.Abs64(now-api.roundLast) > int64(c.roundInterval) {
        if api.roundLast != 0 {
            // 首次不打log
            log.Warnf("# Trigger 熔断器窗口关闭,重置API计数!")
        }
        api.errCount = 0
        api.totalCount = 0
        api.roundLast = now
    }
    api.totalCount++
    api.accessLast = now
}

上报成功访问,在网关接收到返回成功的响应码之后,会记录其成功,另外有个细节,就是为什么上面的accessed()函数不需要添加互斥锁,其实是需要的,只不过在accessed()函数的上一层调用处加上,即后续Successd()Failed()函数体中。
先来看下Successd()的实现,如果当前api记录在熔断器中(曾经失败过),则成功之后关闭熔断给予请求,即使api再次失败,也会根据请求错误率重新分配熔断状态。

/*
    Succeed 记录成功
    只更新api列表已有的,
    记录访问, 并判断是否熔断:
    - 是, 取消熔断状态
*/
func (c *CircuitBreakerImp) Succeed(key string) {
    c.lock.Lock()
    c.lock.Unlock()

    if api, ok := c.apiMap[key]; ok {
        c.accessed(api)
        if api.isPaused {
            log.Warnf("# Trigger API: %v 请求成功,关闭熔断状态.", key)
            api.isPaused = false
        }
    }
}

上报失败访问,统计失败的逻辑也相对简单,对于首次失败的接口将其加入健康检测map,对于已经记录的接口,需要判断其错误率进行及时更新,此外触发熔断的前提是请求量还要达到一定的阈值。

/*
    Failed 记录失败访问
    api列表查找,
        - 已有:
                - 记录访问/错误次数
                - 是否失败占比到达阈值? 是, 则标记置为熔断
        - 未找到:
                更新至api列表: 记录访问/错误次数
*/
func (c *CircuitBreakerImp) Failed(key string) {
    c.lock.Lock()
    defer c.lock.Unlock()

    if api, ok := c.apiMap[key]; ok {
        c.accessed(api)
        api.errCount++

        errRate := float64(api.errCount) / float64(api.totalCount)
        // 请求数量达到阈值 && 错误率高于熔断界限
        if api.totalCount > c.minCheck && errRate > c.cbkErrRate {
            log.Warnf("# Trigger 达到错误率, 开启熔断!: %v, total: %v, "+
                    "errRate: %.3f.", key, api.totalCount, errRate)
            api.isPaused = true
        }
    } else {
        api := &apiSnapShop{}
        c.accessed(api)
        api.errCount++
        // 写入全局map
        c.apiMap[key] = api
    }
}

访问权限查询,基于上面实现的函数熔断器的核心功能就具备了,之后还需要为网关层提供一个获取当前接口的熔断状况,下面是为调用方提供的访问查询

这里有个疑问,上面不是已经实现了IsBreak()函数吗,为何还需要CanAccess()函数?
那是因为,IsBreak()返回仅仅是接口的熔断状态,但是别忘了熔断阶段里面有一个“半关闭状态”,即如果熔断时间度过恢复期(冷静期),则可以放开访问权限,所以这部分逻辑是放在CanAccess()里面处理的,来看下代码。
其中,入参key代表网关层要访问的接口标识,如/get-hello,函数返回值表示该接口的可访问状态。

在熔断周期内,度过恢复期(冷静期),则可以放开访问,或者调用了Successd()熔断状态变为临时恢复,否则保持熔断状态,接口会被限制,快速失败的核心代码就在这里。

/*
 CanAccess 判断api是否可访问
 debug:
 func (c *CircuitBreakerImp) CanAccess(key string, reqType int) bool {
*/
func (c *CircuitBreakerImp) CanAccess(key string) bool {
    /*
        判断当前api的isPaused状态
        - 未熔断, 返回true
        - 已熔断, 当前时间与恢复期比较
            - 大于恢复期, 返回true
            - 小于恢复期, 返回false
    */
    c.lock.RLock()
    defer c.lock.RUnlock()
    log.Debugf("# Cbk check accessable for api id-%v key", reqType)
    // 从api全局map查找
    if api, ok := c.apiMap[key]; ok {
        log.Debugf("# Cbk detail for api id-%v key, total: %v, "+
                "errCount: %v, paused: %v", reqType, api.totalCount,
                api.errCount, api.isPaused)

        if api.isPaused {
            // 判断是否进入恢复期
            latency := util.Abs64(time.Now().UnixNano() - api.accessLast)
            if latency < int64(c.recoverInterval) {
                    // 在恢复期之内, 快速失败,保持熔断
                    return false
            }
            // 度过恢复期
            log.Warnf("# Trigger: 熔断器度过恢复期: %v, key: %v!", c.recoverInterval, key)
        }
    }
    // 给予临时恢复
    return true
}

单元测试

基于上面的实现,接下来编写测试代码进行case覆盖,演示并且循环滚动保持这两个过程:

  • 失败->持续失败->熔断开启->经过冷却时间
  • 进入恢复期->继续访问

模拟虚假请求

const API_PREFIX = "/fake-api"
var (
    // 是否熔断过
    HasCbk = false
)

func StartJob(cbk *CircuitBreakerImp) {
    for {
        // 每秒发1次失败, 参数0代表failed, 1代表成功
        ReqForTest(cbk, 0)
        time.Sleep(time.Second * 1)
    }
}

// 构建请求调度,熔断恢复其让其成功1次
func ReqForTest(cbk *CircuitBreakerImp, req int) {
    // mock failed case
    mockAPI := API_PREFIX //+ strconv.Itoa(req)
    //log.Infof("Ready to reqForTest: %s, req-id-%v", HOST_PREFIX+mockAPI, req)

    if !cbk.CanAccess(mockAPI, req) {
        log.Warnf("Api: %v is break, req-id-%v, wait for next round or success for one...", mockAPI, req)
        HasCbk = true
        return
    } else {
        log.Infof("Request can access: %s, req-id-%v", HOST_PREFIX+mockAPI, req)
        // 度过恢复期, 熔断恢复之后, 跳过错误让其成功
        if HasCbk && req == 0 {
            HasCbk = false
            req = 1
            log.Warnf("Transfer fail to success: %s, req-id-%v", HOST_PREFIX+mockAPI, req)
        }
    }

    if req == 0 {
        log.Errorf("# Meet failed ReqForTest: %s", HOST_PREFIX+mockAPI)
        cbk.Failed(mockAPI)
    } else {
        log.Infof("# Meet success ReqForTest: %s", HOST_PREFIX+mockAPI)
        cbk.Succeed(mockAPI)
    }
}

初始化熔断器

初始化熔断器并分配相关参数

cbk := &CircuitBreakerImp{}
cbk.apiMap = make(map[string]*apiSnapShop)
// 控制时间窗口,15秒一轮, 重置api错误率
cbk.roundInterval = util.ToDuration(15 * time.Second)
// 熔断之后,5秒不出现错误再恢复
cbk.recoverInterval = util.ToDuration(5 * time.Second)
// 请求到达5次以上才进行熔断检测
cbk.minCheck = 5
// 错误率到达 50% 开启熔断
cbk.cbkErrRate = 0.5

程序输出解析

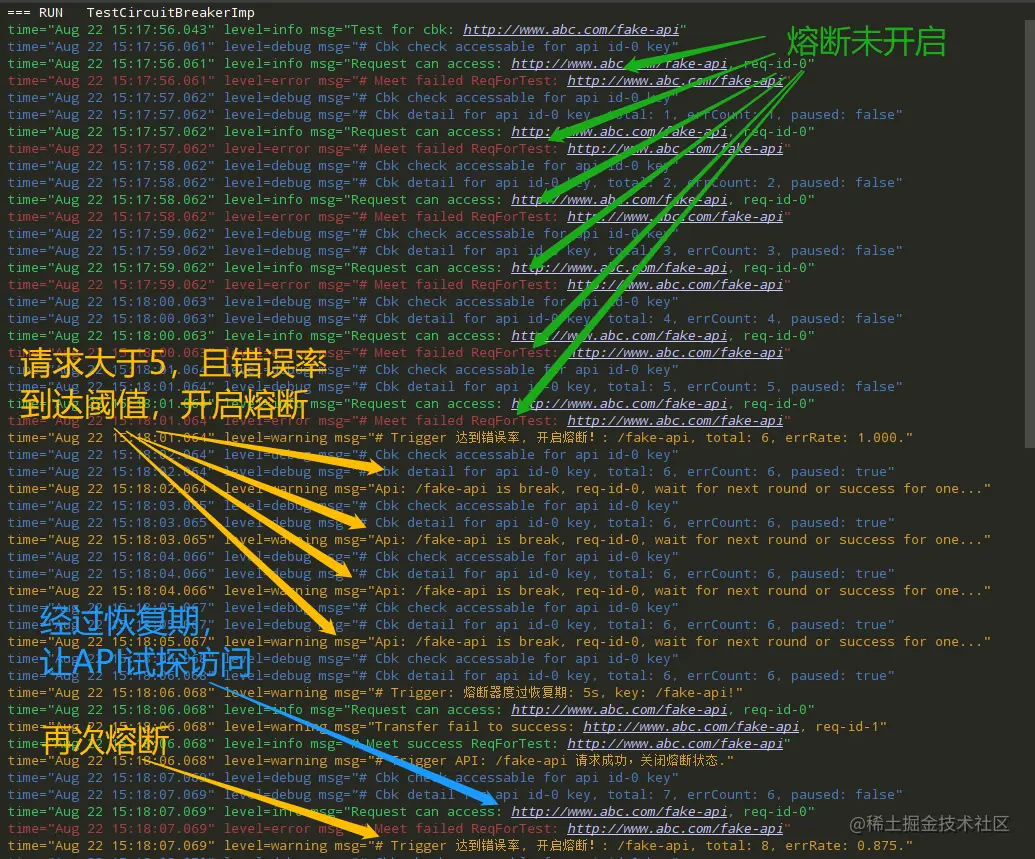

可以看到程序输出如下,符合预期


  1. 在接口前5次请求虽然失败率是100%,但是请求量没上去因此熔断器没有触发直到
  2. 后续熔断条件满足,开启熔断
  3. 熔断状态持续经过5秒后,转为空闲期,api转变为可访问,再次访问接口,错误率依旧满足,则继续恢复熔断状态。

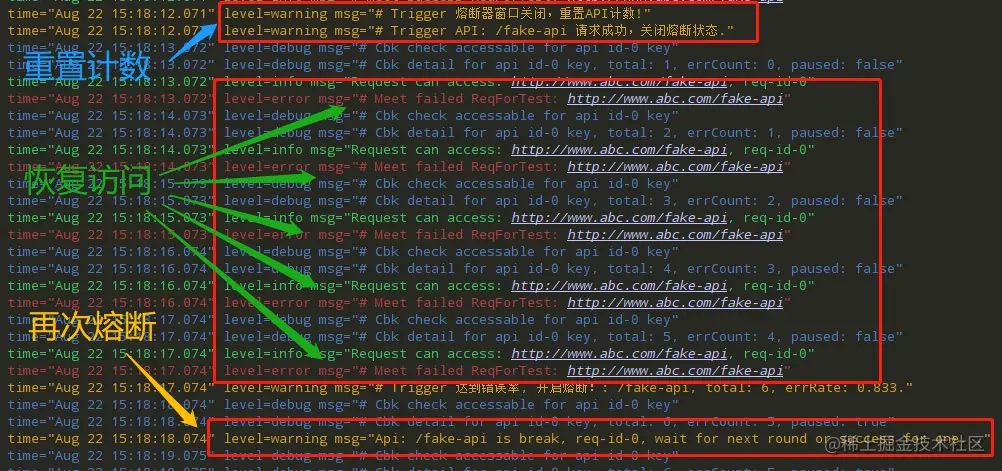

cbk_status_1.png 经过重置周期,API计数重置,则又回到程序启动处那种状态,接口恢复持续访问,直到到达错误率开启熔断。

总结

至此,一个简单的熔断器实现就完成了,刚开始其中不少概念容易把自己绕进去,后来结合场景模拟和代码调试,以及开篇的那张状态转移图片,就方便理解啦。虽然现在很多现成的组件都是开箱即用,但是只要肯花点心思其实其内部实现原理并非那么深不可测。

项目地址

github.com/pixeldin/cb…

参考资料

Circuit Breaker Pattern
docs.microsoft.com/en-us/previ…
Sony实现的gobreaker
github.com/sony/gobrea…
微服务架构中的熔断器设计与实现
mp.weixin.qq.com/s/DGRnUhyv6…
