背景
3D 引擎中的雾一般是根据相机的距离，逐渐淡化为特定颜色的方式实现的。在three.js 中，您可以通过创建Fog或FogExp2对象并将其设置在场景的 fog属性上来添加雾。
Fog可以通过near和far设置距相机的距离。任何比near它更近的东西都不受雾的影响。任何比far完全雾颜色更远的东西。从它们的材料颜色到雾颜色之间的部分 near和far淡入淡出。
还有FogExp2随着与相机的距离呈指数增长。
下面是创建雾的常见方式
const scene = new THREE.Scene();
{
const color = 0xFFFFFF; // 白色
const near = 10;
const far = 100;
scene.fog = new THREE.Fog(color, near, far);
}
或者使用FogExp2
const scene = new THREE.Scene();
{
const color = 0xFFFFFF;
const density = 0.1;
scene.fog = new THREE.FogExp2(color, density);
}

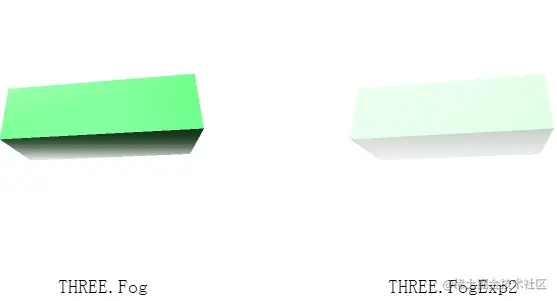

FogExp2效果更接近现实，但Fog更常用，因为它可以让您选择应用雾的位置，以便您可以决定在一定距离内显示清晰的场景，然后在该距离后淡出某种颜色。

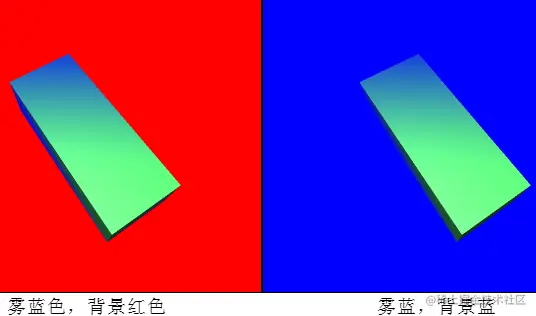

重要的是要注意雾应用于渲染的事物。它是计算对象颜色的每个像素的一部分。这意味着如果你想让你的场景淡化到某种颜色，你需要将雾和背景颜色设置为相同的颜色。背景颜色通过scene.background 属性设置 。要选择背景颜色，直接用THREE.Color在其上附加一个即可。例如
scene.background = new THREE.Color('#F00'); // 红色
下面在之前的代码基础上添加背景色
const scene = new THREE.Scene();
{
const near = 1;
const far = 2;
const color = 'lightblue';
scene.fog = new THREE.Fog(color, near, far);
scene.background = new THREE.Color(color);
}
在下面的示例中，相机的near值为 0.1，其far值为 5。相机位于z = 2。立方体的大小为 1 个单位，Z = 0。这意味着雾设置为near = 1，far = 2立方体将在其中心附近淡出。
function main() {
const canvas = document.querySelector('#c');
const renderer = new THREE.WebGLRenderer({canvas});
const fov = 75;
const aspect = 2; // the canvas default
const near = 0.1;
const far = 5;
const camera = new THREE.PerspectiveCamera(fov, aspect, near, far);
camera.position.z = 2;
const scene = new THREE.Scene();
{
const near = 1;
const far = 2;
const color = 'lightblue';
scene.fog = new THREE.Fog(color, near, far);
scene.background = new THREE.Color(color);
}
{
const color = 0xFFFFFF;
const intensity = 1;
const light = new THREE.DirectionalLight(color, intensity);
light.position.set(-1, 2, 4);
scene.add(light);
}
const boxWidth = 1;
const boxHeight = 1;
const boxDepth = 1;
const geometry = new THREE.BoxGeometry(boxWidth, boxHeight, boxDepth);
function makeInstance(geometry, color, x) {
const material = new THREE.MeshPhongMaterial({color});
const cube = new THREE.Mesh(geometry, material);
scene.add(cube);
cube.position.x = x;
return cube;
}
const cubes = [
makeInstance(geometry, 0x44aa88, 0),
makeInstance(geometry, 0x8844aa, -2),
makeInstance(geometry, 0xaa8844, 2),
];
function resizeRendererToDisplaySize(renderer) {
const canvas = renderer.domElement;
const width = canvas.clientWidth;
const height = canvas.clientHeight;
const needResize = canvas.width !== width || canvas.height !== height;
if (needResize) {
renderer.setSize(width, height, false);
}
return needResize;
}
function render(time) {
time *= 0.001;
if (resizeRendererToDisplaySize(renderer)) {
const canvas = renderer.domElement;
camera.aspect = canvas.clientWidth / canvas.clientHeight;
camera.updateProjectionMatrix();
}
cubes.forEach((cube, ndx) => {
const speed = 1 + ndx * .1;
const rot = time * speed;
cube.rotation.x = rot;
cube.rotation.y = rot;
});
renderer.render(scene, camera);
requestAnimationFrame(render);
}
requestAnimationFrame(render);
}
main();

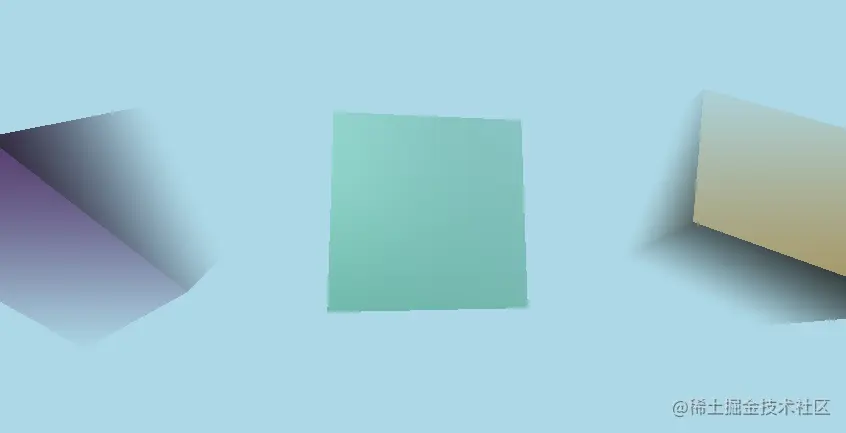

效果如下图所示
使用 dat.GUI进行参数修改，dat.GUI 接受一个对象和一个属性，并自动为该类型的属性创建一个接口。可以用来修改雾的near和far属性，注意near大far于是无效的。
// 我们使用这个类来传递给 dat.gui
// 所以当它操纵近或远时
// 近是从不> 远和远从不< 近
class FogGUIHelper {
constructor(fog) {
this.fog = fog;
}
get near() {
return this.fog.near;
}
set near(v) {
this.fog.near = v;
this.fog.far = Math.max(this.fog.far, v);
}
get far() {
return this.fog.far;
}
set far(v) {
this.fog.far = v;
this.fog.near = Math.min(this.fog.near, v);
}
}
使用方式如下
{
const near = 1;
const far = 2;
const color = 'lightblue';
scene.fog = new THREE.Fog(color, near, far);
scene.background = new THREE.Color(color);
const fogGUIHelper = new FogGUIHelper(scene.fog);
gui.add(fogGUIHelper, 'near', near, far).listen();
gui.add(fogGUIHelper, 'far', near, far).listen();
}
near和far参数设置用于调整雾的最小和最大值。
将.listen()在最后2行的结尾告诉dat.GUI监听更改。这样，当我们near因为对dat.GUI的编辑而far 更改或far响应对neardat.GUI的编辑而更改时，将为我们更新其他属性的 UI。
能够改变雾的颜色也可能很好，但就像上面提到的，我们需要保持雾的颜色和背景颜色同步。所以，让我们为我们的助手添加另一个虚拟属性，当 dat.GUI 操作它时，它会设置两种颜色。
dat.GUI 可以通过 4 种方式操作颜色，如 CSS 6 位十六进制字符串（例如：）#112233。作为色调、饱和度、值、对象（例如：）{h: 60, s: 1, v: }。作为 RGB 阵列（例如：）[255, 128, 64]。或者，作为 RGBA 数组（例如：）[127, 200, 75, 0.3]。
对我们而言，使用十六进制字符串版本是最简单的，因为这样 dat.GUI 只处理单个值。幸运的是，THREE.Color 作为getHexString我们用来轻松获取这样一个字符串的方法，我们只需要在前面加上一个“#”。
// 我们使用这个类来传递给 dat.gui
// 所以当它操纵近或远时
// 近是从不> 远和远从不< 近
// 当 dat.gui 操作颜色时，我们也会
// 更新雾和背景颜色。
class FogGUIHelper {
constructor(fog, backgroundColor) {
this.fog = fog;
this.backgroundColor = backgroundColor;
}
get near() {
return this.fog.near;
}
set near(v) {
this.fog.near = v;
this.fog.far = Math.max(this.fog.far, v);
}
get far() {
return this.fog.far;
}
set far(v) {
this.fog.far = v;
this.fog.near = Math.min(this.fog.near, v);
}
get color() {
return `#${this.fog.color.getHexString()}`;
}
set color(hexString) {
this.fog.color.set(hexString);
this.backgroundColor.set(hexString);
}
}
然后我们调用gui.addColor为我们的助手的虚拟属性添加一个颜色 UI。
{
const near = 1;
const far = 2;
const color = 'lightblue';
scene.fog = new THREE.Fog(color, near, far);
scene.background = new THREE.Color(color);
const fogGUIHelper = new FogGUIHelper(scene.fog, scene.background);
gui.add(fogGUIHelper, 'near', near, far).listen();
gui.add(fogGUIHelper, 'far', near, far).listen();
gui.addColor(fogGUIHelper, 'color');
}

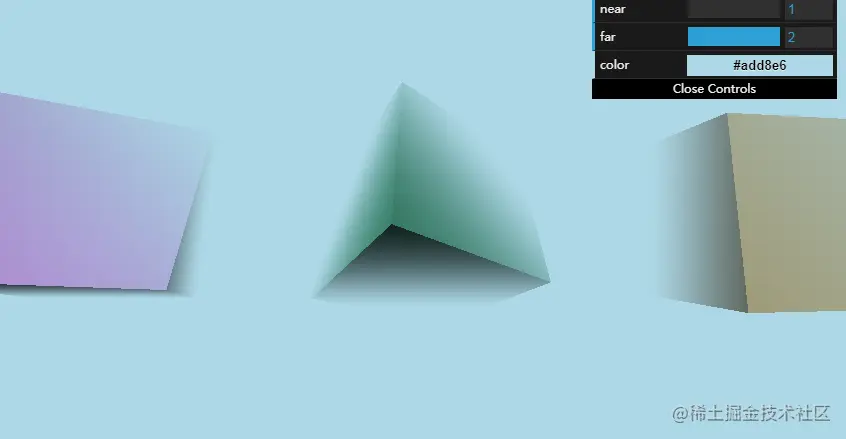

您可以看到设置near为 1.9 和far2.0 在未雾化和完全雾化之间提供了非常清晰的过渡。其中 near= 1.1 和far= 2.9 应该是最平滑的，因为我们的立方体离相机旋转 2 个单位。
fog 材质上有一个布尔属性，用于确定使用该材质渲染的对象是否受到雾的影响。默认值为true，适用于 对于大多数材料。
一个更好的例子可能是房子和房子外面的浓雾。假设雾被设置为从 2 米远（近 = 2）开始，并在 4 米（远 = 4）处完全雾化。房间超过2米，房子可能超过4米，所以你需要设置房子内部的材料不施加雾，否则当站在房子里面看房间远端的墙外时会看起来像是在雾中。
两个效果对比

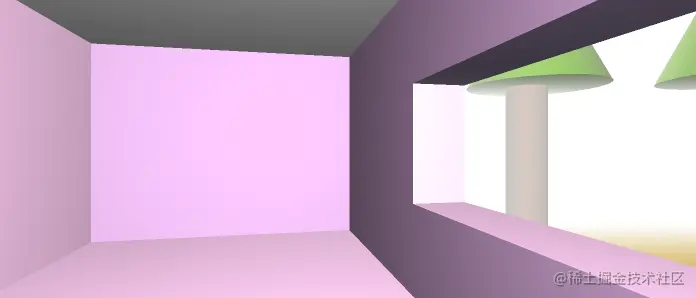

雾：真实，全部

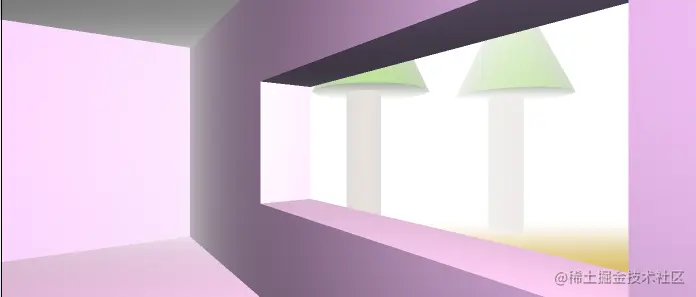

雾：真实，只有外部材料
请注意房间远端的墙壁和天花板正在应用雾。通过关闭房屋材料上的雾气，我们可以解决这个问题。
写在最后
本文介绍了Three.js的雾相关的内容，包含了介绍Fog、FogExp2具体如何使用以及最后通过一个实例对比材质与雾的关系对比，希望对你有帮助。
