下面介绍一下windows下使用vscode和jflash对stm32开发

安装vscode

正常安装vscode即可，不再赘述。

安装make工具

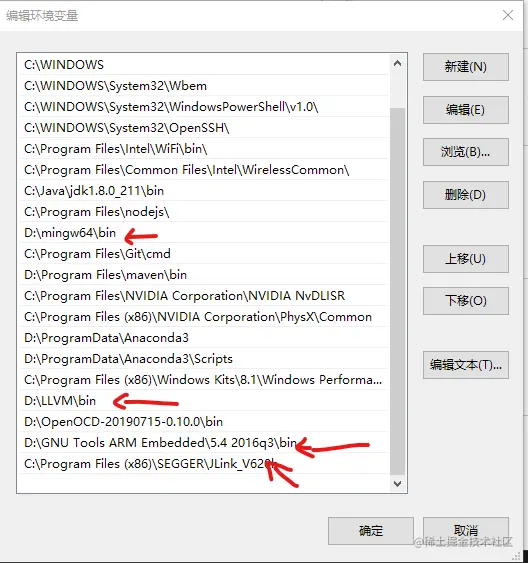

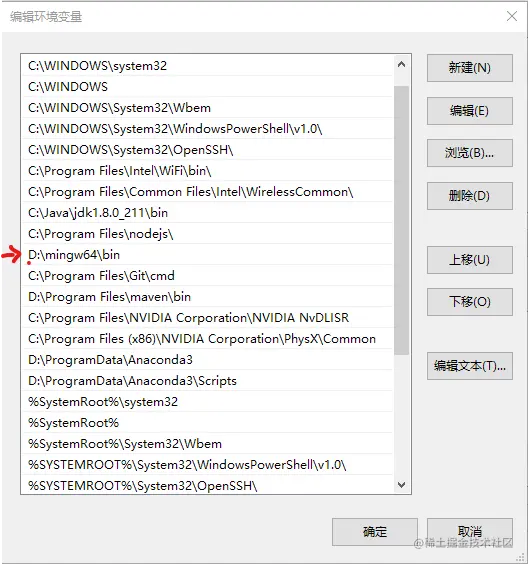

Windows系统没有make工具，需要下载mingw，mingw-w64-install.exe，安装好后将其bin目录加入到环境变量中

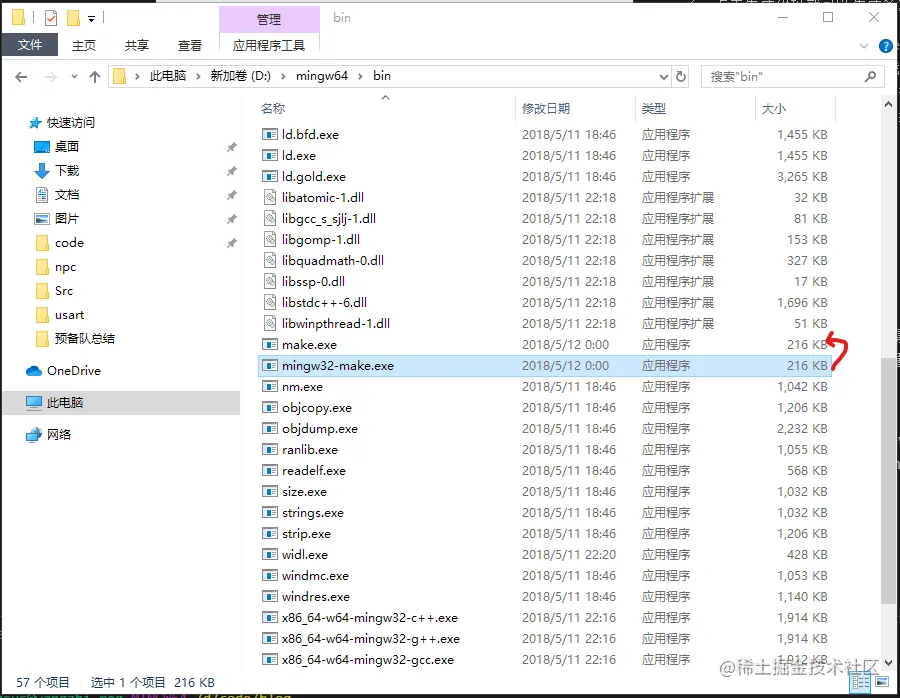

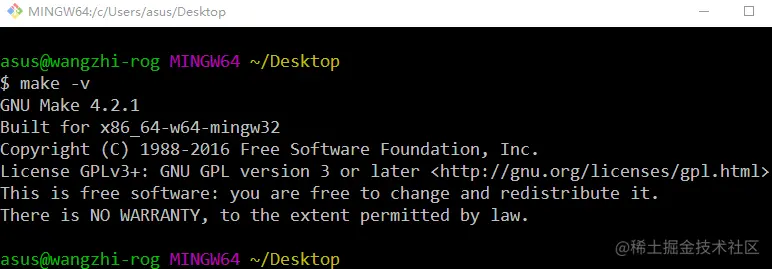

这个时候在命令行里输入make -v发现还是找不到命令，这是怎么回事呢，原来是由于mingw中的make不叫make，打开mingw的bin目录将mingw32-make复制一份改名成make就可以了。

安装交叉编译工具链

我们要安装的是ARM GCC Toolchain (developer.arm.com/open-source…)

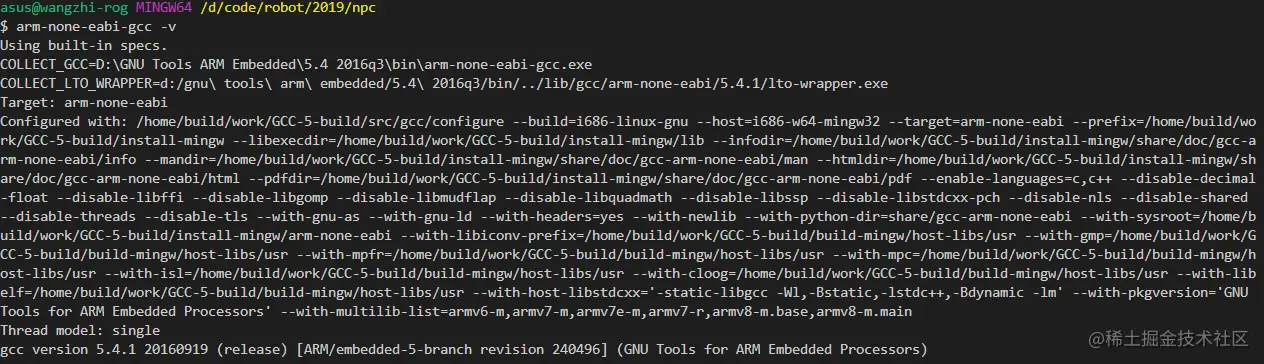

安装好后添加环境变量，在命令行中验证： arm-none-eabi-gcc -v

安装jflash

正常安装jflash，一般安装jlink的驱动时会安装，然后需要添加环境变量

安装clang llvm

安装clang主要是为vscode提供语法补全代码格式化等功能，安装好后添加环境变量

生成并编译代码

在STM32CubeMX中配置好工程后选择makefile类型，然后生成代码。

在文件夹下命令行运行make就可以编译生成可以下载的二进制代码了。

配置vscode

安装插件

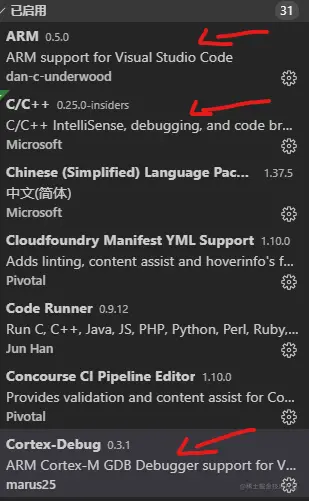

需要安装c/c++、ARM、Cortex-dubug，ARM插件用于格式化ARM汇编代码，Cortex-debug插件用于简化调试配置文件

配置文件

用vscode打开工程文件夹，然后保存为工作区。

c_cpp_properties.json

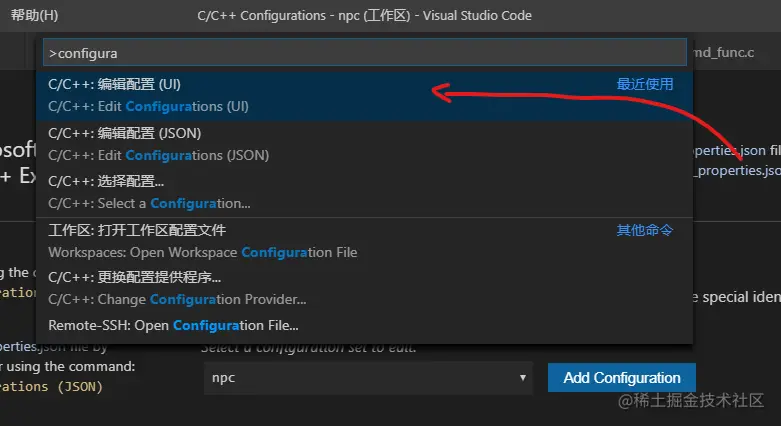

使用ctrl+shift+p,输入命令 C/C++:Edit Configurations(UI),打开配置界面

添加新配置

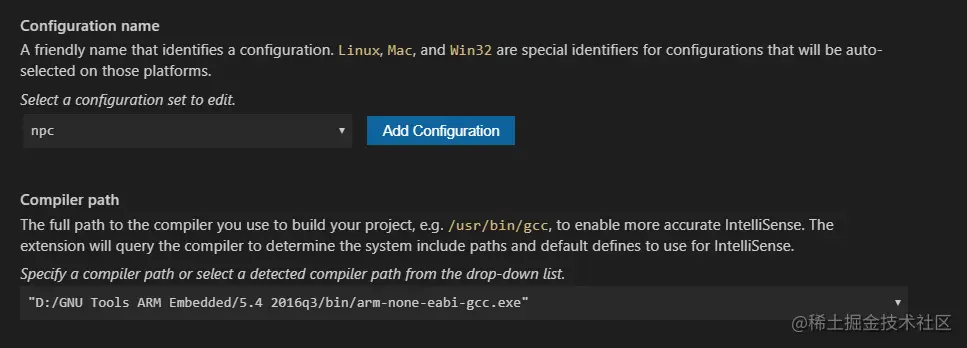

添加arm-none-eabi-gcc的编译路径

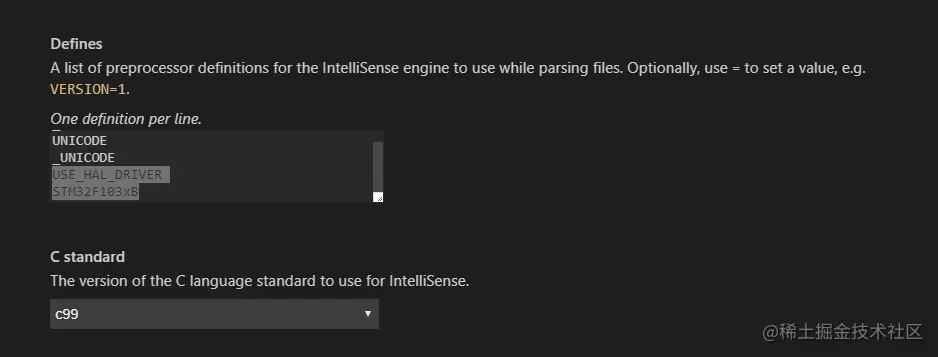

打开makefile文件，将其中的宏定义添加到配置界面
c语言版本选择c99
打开.vscode\c_cpp_properties.json文件将c++版本的配置删除

.vscode\c_cpp_properties.json是用于对C/C++语言的语法提示等的配置，配置完成后.vscode\c_cpp_properties.json如下

{
    "configurations": [
        {
            "name": "npc",
            "includePath": [
                "${workspaceFolder}/**",
            ],
            "defines": [
                "_DEBUG",
                "UNICODE",
                "_UNICODE",
                "USE_HAL_DRIVER",
                "STM32F103xB"
            ],
            "compilerPath": "\"D:/GNU Tools ARM Embedded/5.4 2016q3/bin/arm-none-eabi-gcc.exe\"",
            "cStandard": "c99",
            "intelliSenseMode": "clang-x86"
        }
    ],
    "version": 4
}

launch.json

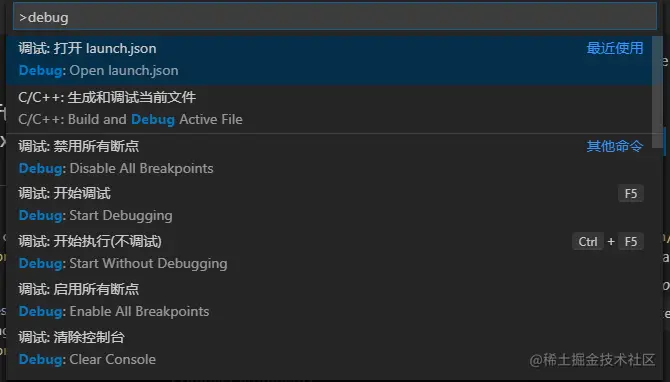

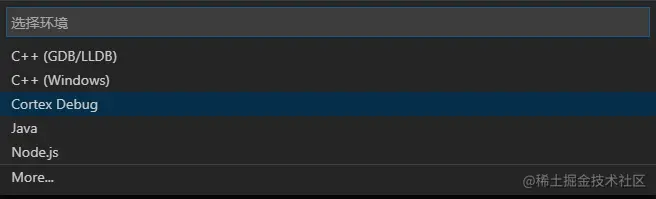

这个文件主要是对调试任务进行配置，使用ctrl+shift+p,输入命令 Debug:Open launch.json，选择Cortex Debug,如下

{
    "trace": true,
    "configurations": [
       {
            "cwd": "${workspaceRoot}",
            "executable": "./build/npc.elf",
            "name": "Debug Microcontroller",
            "request": "launch",
            "type": "cortex-debug",
            "device": "STM32F103C8",
            "servertype": "jlink",
            "svdFile": "./STM32F103.svd"
        }
    ]
}

文件中需要配置的地方有

"executable": "./build/npc.elf"，改为刚刚编译成功的可执行文件
device改为自己芯片的类型
svdFile，用于描述芯片外设的，配置后在调试时可以读取外设的寄存器

下载和调试代码

配置好launch.json后，在vscode的调试界面就可以看到刚刚配置的debug，点击运行，就可以进行调试了
