浏览器插件开发必备概念——用户交互

Benbinbin
2,636 阅读13分钟

系列文章可以查看《浏览器扩展程序开发笔记》专栏

Action

参考：

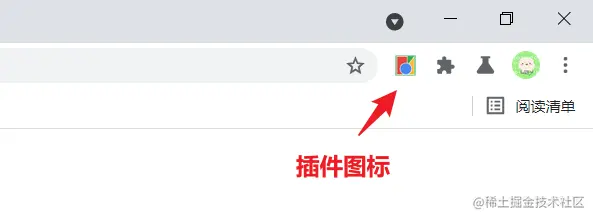

该交互控件是指在浏览器工具栏的扩展程序图标，供用户点击，可以执行预定的操作。它也可以作为唤起其他交互控件的入口，例如通过适当的配置，在悬停时可以显示提示框 tooltip，在点击时可以弹出弹出框 popup。

💡 在 MV2 版本中有 API chrome.browserAction（浏览器级别的按钮，对所有页面都可以响应）和 API chrome.pageAction（针对特定匹配条件的页面才会响应）；而在 MV3 版本中新增了 chorme.action API，它的功能有点像是 MV2 的 Browser Action，如果希望实现类似于 Page Action 的功能，可以参考官方示例；

  • 如果要使用该控件，需要先在配置清单 manifest.json 的选项 action 中进行声明注册，例如指定图标文件的相对路径，如果使用了 popup 要指定弹出框的 HTML 文件。

    {
  // ...
  "action": {
    // 图标文件
    "default_icon": {              // optional
      "16": "images/icon16.png",   // optional
      "24": "images/icon24.png",   // optional
      "32": "images/icon32.png"    // optional
    },
    // 提示框
    "default_title": "Click Me",   // optional, shown in tooltip
    // 弹出框
    "default_popup": "popup.html"  // optional
  },
}

    💡 即使扩展程序的配置清单中没有设置 action 选项，它也可以显示在浏览器工具栏上，会使用一个默认图标，一般以背景色为灰底且包含扩展程序的首字母的图标指代。

  • 图标

    icon 图标的默认高和宽都是 16 DIPs（device-independent pixels），推荐预设多个尺寸的图标，浏览器会使用恰当的文件。图标文件的格式需要是 Blink 渲染引擎所支持的，例如 PNG、JPEG、BMP、ICO 等，而 SVG 是不支持的。如果是解压的扩展程序，则只支持 PNG 格式。

    除了在配置清单 manifest.json 的选项 action.default_icon 中提供固定的文件，还有通过编程的方式，使用方法 chrome.action.setIcon() 设置图标，可以根据条件设置不同的图片路径，也可以使用 canvas 创建图片。⚠️ 该方法是用于设置静态图片，而不应该用于设置动图。

    const canvas = new OffscreenCanvas(16, 16);
const context = canvas.getContext('2d');
context.clearRect(0, 0, 16, 16);
context.fillStyle = '#00FF00';  // Green
context.fillRect(0, 0, 16, 16);
const imageData = context.getImageData(0, 0, 16, 16);
chrome.action.setIcon({imageData: imageData}, () => { /* ... */ });

  • 提示框

    tooltip 是在用户悬停在图标时显示的提示框，可以设置一段简短的文字，用以提示该扩展程序的名称。

    💡 当图标按钮被聚焦时，它可以被屏幕阅读软件识别，可以增强扩展程序的可及性。

    除了在配置清单 manifest.json 的选项 action.default_title 中设置文字，还可以使用方法 chrome.action.setTitle() 进行设置。

  • 弹出框

    popup 是在用户点击图标时显示的弹出框，它实际上是一个大小受到限制（高和宽的最小值是 25px，高的最大值是 600px，宽的最大值是 800px）的 HTML 页面，默认大小是基于内容的。

    除了在配置清单 manifest.json 的选项 action.default_popup 中设置 popup 页面，还可以使用方法 chrome.action.setPopup() 动态更新弹出框所指向的 HTML 文件的路径。

  • 标记

    badge 是一个添加到图标上的文字，并允许设置背景色，一般用以显示扩展程序的状态，例如更新了新版本可以显示 new，如果扩展程序带统计功能则可以形式数值等。

    ⚠️ 由于标记的空间有限，所以一般只能显示 4 个或以下的字符

    通过方法 chrome.action.setBadgeText() 设置标记文字；通过chrome.action.setBadgeBackgroundColor() 设置标记的背景色

    chrome.action.setBadgeBackgroundColor(
  {color: [0, 255, 0, 0]},  // Green
  () => { /* ... */ },
);

chrome.action.setBadgeBackgroundColor(
  {color: '#00FF00',  // Also green
  () => { /* ... */ },
);

chrome.action.setBadgeBackgroundColor(
  {color: 'green'},  // Also, also green
  () => { /* ... */ },
);

  • action 在每一个标签页都可以有不同的状态，例如可以针对不同的标签页，设置不同 badge 内容

    function getTabId() { /* ... */}
function getTabBadge() { /* ... */}

chrome.action.setBadgeText(
  {
    text: getTabBadge(tabId),
    tabId: getTabId(),
  },
  () => { ... }
);

    💡 如果方法 setBadgeText 第一个参数的选项 tabId 省略了，则该标记会作为全局设置，而提供了 tabId 则针对特定的标签页，优先级更高，会覆盖全局设置的标记文字。

  • 默认所有标签页下，action 图标都是可以响应点击的 clickable，可以通过方法 chrome.action.enable() 或 chrome.action.disable() 来手动控制 action 的响应状态，这会影响 popup 的显示或 chrome.action.onClicked 所监听的相应事件的分发。

Context Menu

参考：

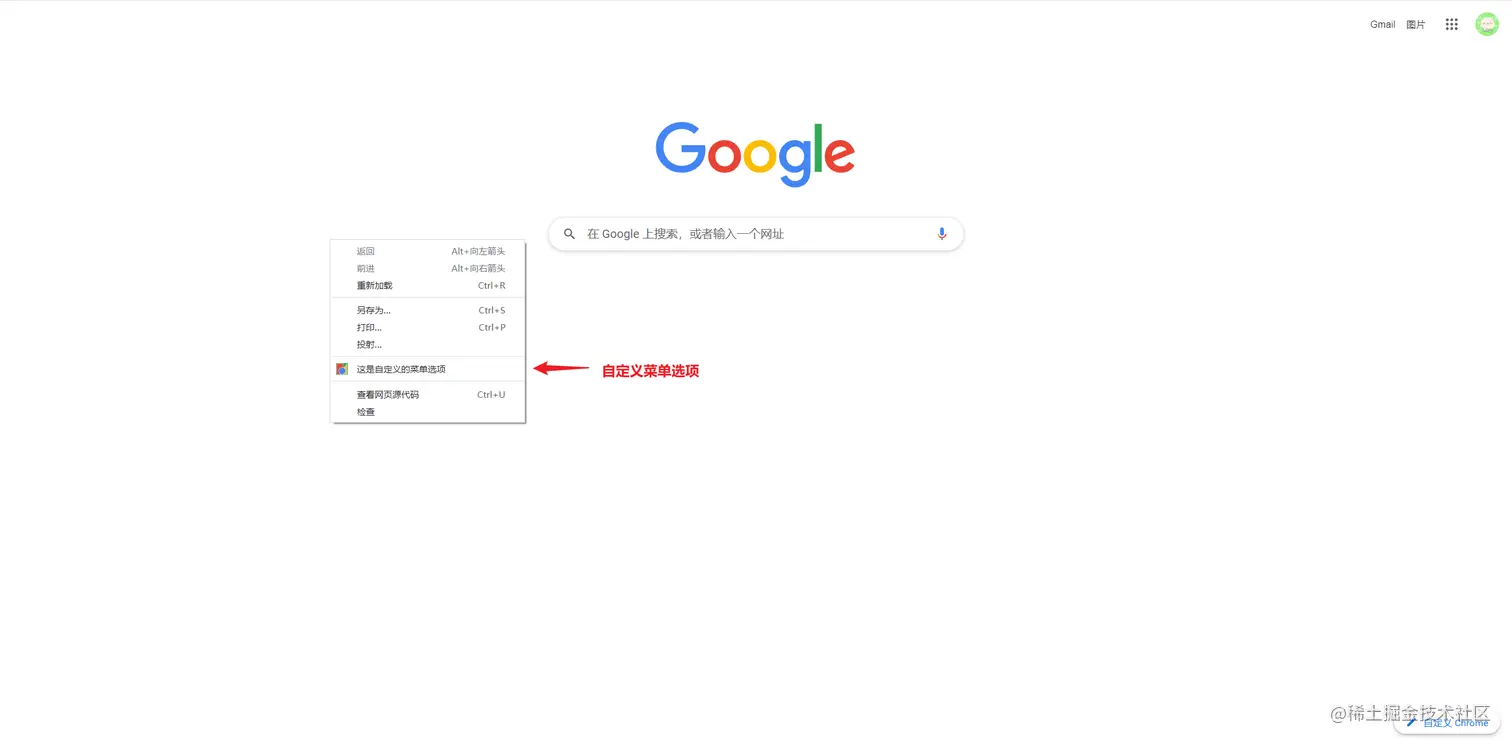

该交互控件是指浏览器的右键菜单，可以通过扩展程序往其中添加选项，除了可以针对整个页面，还可以针对特定的 DOM 元素，或 action 图标，添加右键菜单项。

  • 如果要使用该控件，需要先在配置清单 manifest.json 的选项 permissions 中进行声明注册。为了便于将菜单选项与扩展程序相匹配，需要在配置清单的选项 icons 中指定图标文件，最好提供多种尺寸的图片文件。

    {
  // ...
  "permissions": [
    "contextMenus"
  ],
  "icons": {
    "16": "icon-bitty.png",
    "48": "icon-small.png",
    "128": "icon-large.png"
  },
}

  • 使用方法 chrome.contextMenus.create({}, callback()) 为扩展程序创建专属的菜单项，它可以接收两个入参，第一个参数是配置对象，第二个参数是回调函数。返回值该菜单选项的唯一 ID 值。

    配置对象有多个选项，常用如下：

    • id 为当前菜单选项分配一个唯一 ID
    • title（必须，除非该菜单选项的类型是分割线 type: "separator"）菜单选项的内容
    • type 菜单选项的类型，默认值是 normal，就是正常的菜单选项，还可以是 checkbox、radio、separator
    • contexts 数组，限制菜单选项出现在对页面的哪个元素进行右键点击时，默认值是 ['page']，即在整个网页任何地方右键点击时，该菜单选项都显示在菜单中
    • parentId 当前菜单选项的父级菜单的 ID
    • onclick 监听菜单选项的点击事件和事件处理函数，当菜单选项被点击时执行该事件处理函数，会有两个入参 info（该菜单选项的信息）和 tab（当前标签页的信息）传入

    （可选）回到函数是在用户右键点击，该菜单选项被创建时所执行的

  • 使用方法 chrome.contextMenus.update(menuItemId, {}, callback()) 更新给定菜单选项，第一个参数是菜单选项的唯一 ID 值，第二个参数是配置对象（和方法 chrome.contextMenus.create() 的配置对象可使用的选项一样），第三个（可选）参数是回调函数，在更新完菜单选项后执行。

💡 浏览器的右键菜单是全局的，可以出现在任何页面中，甚至是 file:// 或 chrome://URLs 的页面，如果希望控制菜单选项出现在指定的页面，你可以在创建 create() 或更新 update() 菜单选项时，通过配置对象的选项 documentUrlPatterns 来限制只能在特定的 URL 页面或 <iframe> 中，右键点击才显示相应的菜单项。

  • 使用方法 chrome.contextMenus.remove(menuItemId, callback()) 动态删除已创建的菜单选项。（可选）回调函数在删除指定的菜单选项后执行。如果想删除所有该扩展程序创建的菜单选项，可以使用方法 chrome.contextMenus.removeAll(callback()) 其（可选）回调函数会在删除菜单选项后执行。
  • 可以创建多个菜单选项，但是如果选项多于一个，浏览器会自动将它们收纳到一个次级菜单中
  • 使用方法 chrome.contextMenus.onClicked(callback()) 监听该扩展程序菜单选项的点击事件，并执行相应的事件处理函数，该函数接收两个入参 info 被点击的菜单选项的相关信息，tab 标签页相关信息。

Omnibox

参考：


该交互控件是指地址栏上的搜索关键词，当用户在地址栏输入相应的关键词，就会触发 Omnibox（唤起相应的扩展程序），接下来用户在地址栏中输入内容是直接与该扩展程序进行交互。一般会在扩展程序中预先设置一系列的搜索建议，当用户输入的内容模糊匹配成功时，就会在一个 dropdown 中显示相应的搜索建议。

  • 如果要使用该控件，需要先在配置清单 manifest.json 的选项 omnibox 中进行声明注册。当 Omnibox 被触发时，扩展程序图标（以灰阶的形式展示）和名称会显示在地址栏的左侧，为了便于识别，需要在配置清单的选项 icons 中指定图标文件，最好提供多种尺寸的图片文件（默认使用高和宽为 16px 的图标）。

    该控件的交互逻辑在后台脚本的 service worker 中设置（需要在配置清单 manifest.json 的选项 background.service_worker 中声明注册），基于事件监听-响应的原理。

    {
  // ...
  "background": {
    "service_worker": "background.js"
  },
  "omnibox": { "keyword" : "demo" },
  "icons": {
    "16": "icon-bitty.png",
    "48": "icon-small.png",
    "128": "icon-large.png"
  },
}

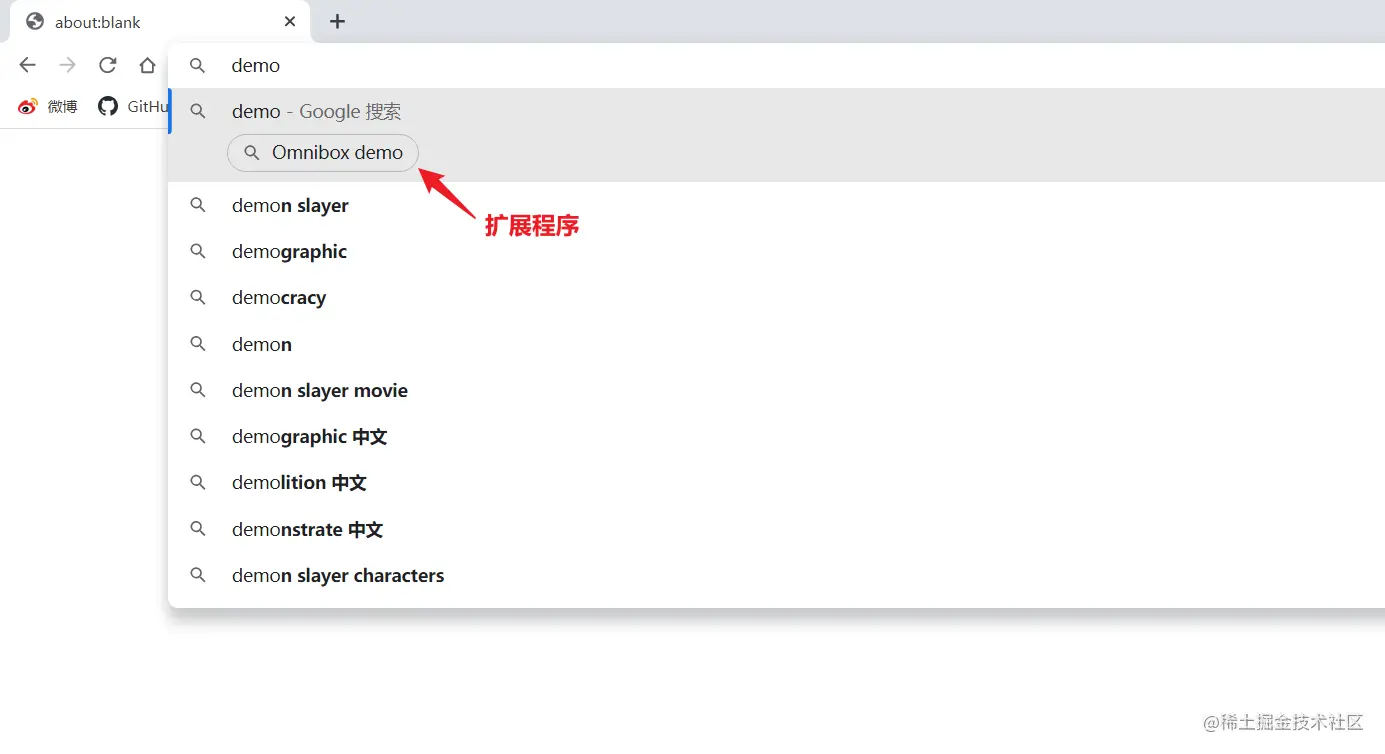

    以上示例将扩展程序的 Omnibox 触发关键词设定为 demo，当用户在地址栏输入 demo 时，会在下拉框显示一个扩展程序名称的选项，可以点击该选项，或按 Tab 键，或键入空格 Space，即可触发 Omnibox。


  • 常用于监听事件的 API 如下：

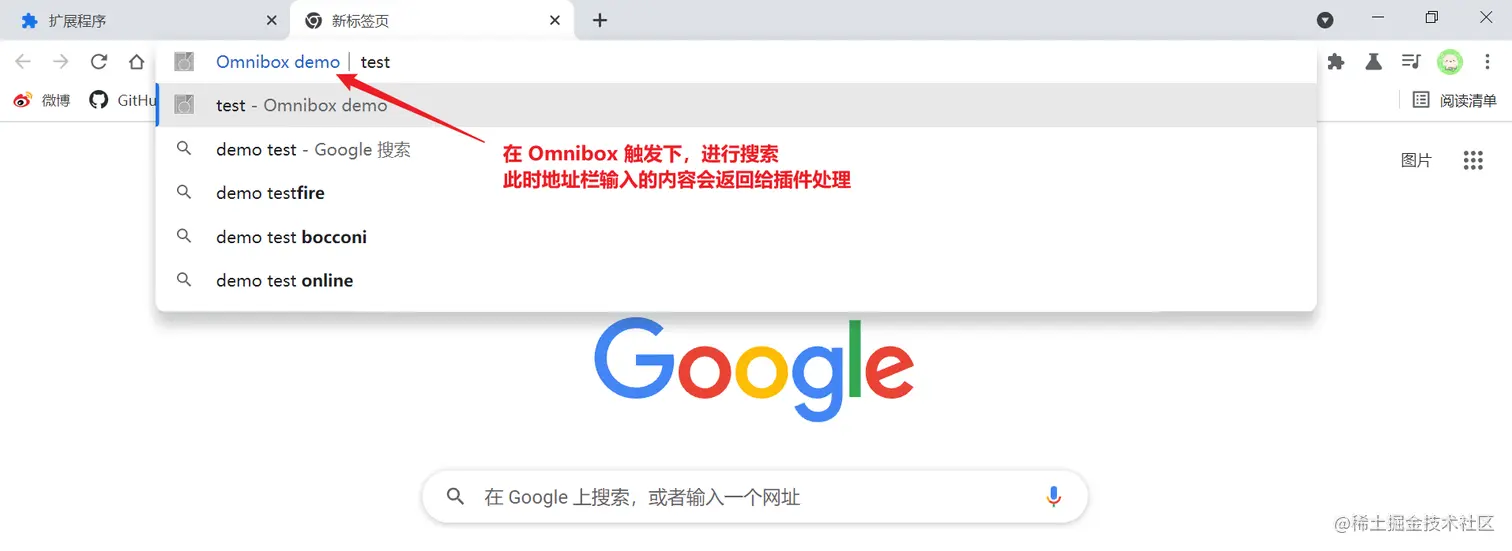

    • onInputChanged 进入 Omnibox 模式后，当用户在地址栏中输入内容时会触发。

      chrome.omnibox.onInputChanged.addListener((text, suggest) => {
  if(!text) return;
  suggest([
      {
          content: text,
          description: `search for ${text}`
      }
  ])
});

      事件处理函数中接收两个入参，第一个参数 text 是用户输入的内容（字符串），第二个参数 suggest 是一个方法，它接收一个数组，包含一系列的建议结果 SuggestResult，该方法会将这些建议选项传递回浏览器，显示在地址栏的下拉框中。

      💡 建议结果 SuggestResult 是一个对象，以供用户选择，包括以下属性：

      • content 实际上会输入到地址栏的内容，当用户选中该建议选项时，会传递给扩展程序的内容
      • deletable 该建议选项是否可以让用户删除
      • description 描述内容，显示在地址栏的下拉框中，可以包含 XML 风格的样式修饰。但是不能包含 5 种 XML 转义字符。

      💡 可以使用方法 chrome.omnibox.setDefaultSuggestion(suggestion) 设置默认的建议选项，该方法接收的入参是一个不完整 suggestionResult 对象，没有 content 属性，其作用类似于输入框中的 placeholder。当触发了 Omnibox 时，在用户还没输入内容时，该默认建议就会出现在地址栏的下拉框中第一条的位置。

      ⚠️ 根据一个 Bug 报告，由于 Omnibox 的搜索建议内容支持 XML，所以需要调用 DomParser，但是后台脚本在 MV3 版本迁移改用了 service worker，该运行环境并没有 DomParser，所以会导致报错，且无法正常显示搜索建议选项。

    • onInputEntered 在用户选择执行一个建议选项后，触发回调函数。

      chrome.omnibox.onInputEntered.addListener((text, disposition) => {
  if(!text) return;
  console.log('inputEntered: ' + text);
  // Encode user input for special characters , / ? : @ & = + $ #
  var newURL = 'https://www.google.com/search?q=' + encodeURIComponent(text);
  chrome.tabs.create({ url: newURL });
  console.log(disposition)
});

      事件处理函数接收两个参数，第一个参数 text 是输入到地址栏的内容，第二个参数 disposition 是进行搜寻时窗口的设置，有三种可能的结果：

      • currentTab 在当前标签页进行搜寻

      • newForegroundTab 新建一个标签页进行搜寻，同时切换到该标签页

      • newBackgroundTab 新建一个标签页进行搜寻，但不进行标签页的切换

      以上示例调用了 chrome.tabs.create() 方法，在当前标签页进行搜索，所以终端打印的值是 currentTab

Override Pages

参考：

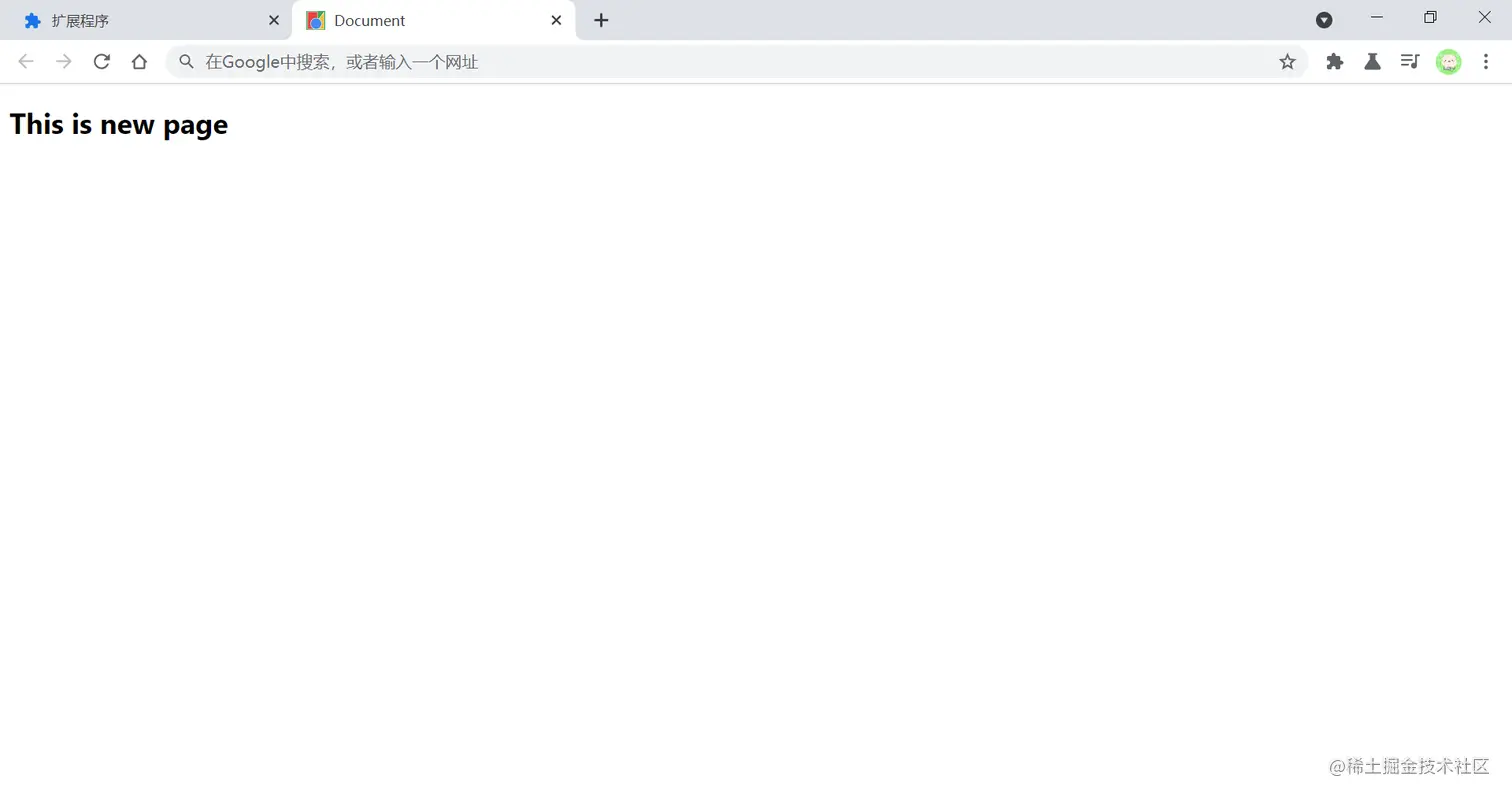

该交互控件是通过覆写页面实现的，扩展程序可以覆写三个 Chrome 的特殊页面：

  • Bookmark Manager：书签管理页面 chrome://bookmarks
  • History：历史记录页面 chrome://history
  • New Tab：新建标签页 chrome://newtab

💡 每一个扩展程序只能覆写以上三个特殊 Chrome 页面之，而每一种特殊 Chrome 页面，只能选择被一个扩展程序进行覆写。此外隐身模式下，新建标签页不能被覆写。

  • 如果要使用该控件，需要先在配置清单 manifest.json 的选项 chrome_url_overrides 中进行声明注册，将需要覆写的页面作为属性，bookmarks、history、newtab 三者之一，属性值就是用以替换的 HTML 页面文档的相对路径。

    {
  // ...
  "chrome_url_overrides" : {
    "newTab": "newPage.html"
  },
  ...
}

  • 为了提供更好的用户体验，用以替换的页面应该遵循以下指引：

    • 页面文件大小应该较小，便于快速加载显示，避免使用同步访问网络或数据库资源，导致渲染阻塞。
    • 包含明确的信息，告知用户当前浏览的是 Chrome 的特殊页面。
    • 不要在新建标签页使用输入框聚焦功能，因为新建页面时，标签页的地址栏会首先获取焦点。

Commands

参考：

该交互控件是指使用快捷键操作扩展程序，可以通过快捷键激活 action 或执行特定的命令。

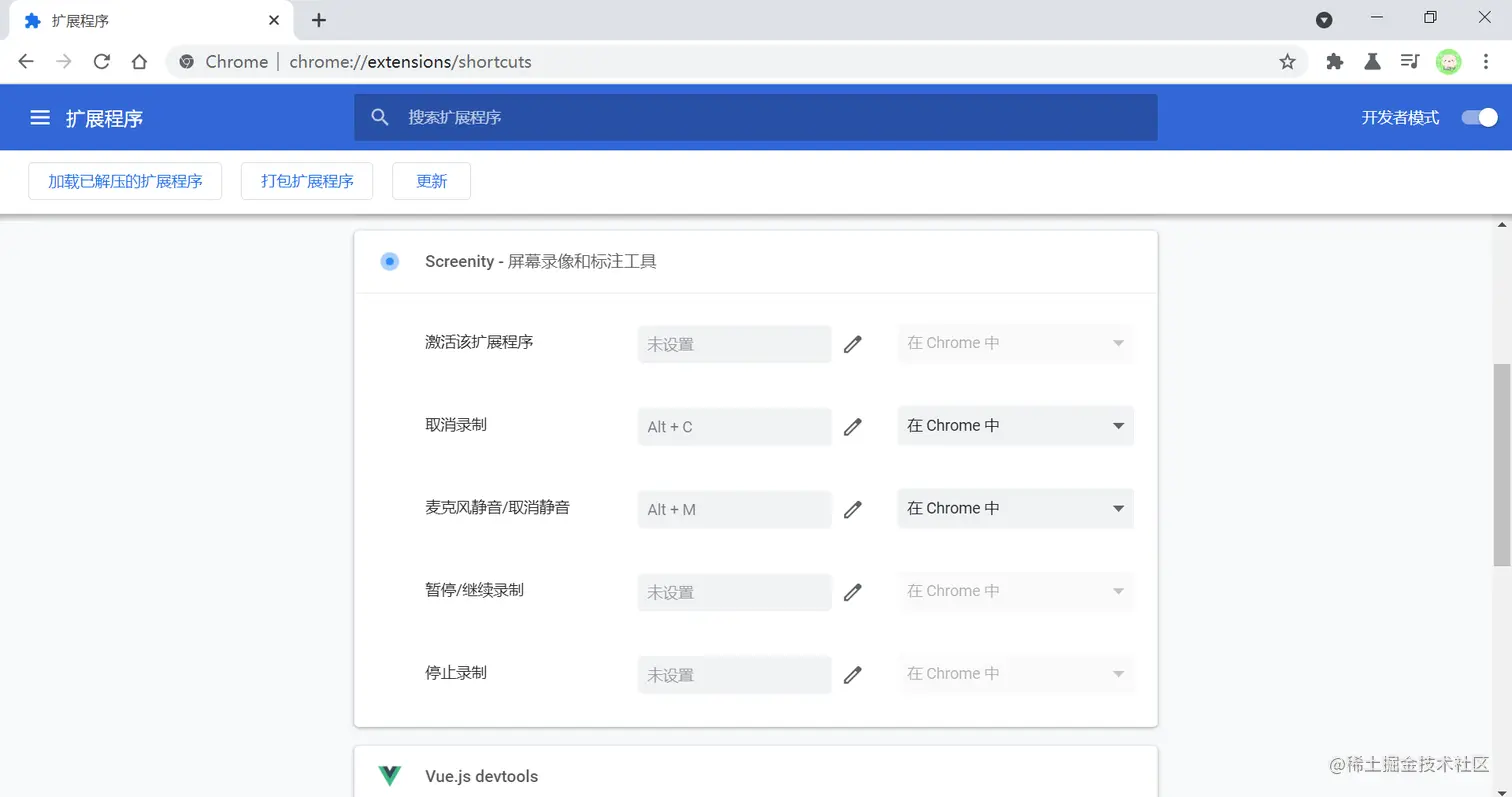

💡 所有扩展程序的快捷键都在 chrome://extensions/shortcuts 中显示，用户可以在其中修改快捷键的组合值，或快捷键的局部与全局适用性。


  • 如果要使用该控件，需要先将这些快捷键在配置清单 manifest.json 的选项 commands 中进行声明注册，该选项的值是一个对象，属性名是一个描述命令的名称，属性值是关于快捷键定义的对象，一般有两个选项：

    • suggested_key（可选）声明默认的快捷键，其值可以是一个表示（跨平台适用的）快捷键的字符串，或是一个对象，可以针对不同的系统平台设定不同的快捷键，其中系统平台支持 default、chromeos、linus、mac、windows。如果该选项省略，则该命令没有相应的触发快捷键，等待用户来设定后再生效。
    • description 一段告知用户该快捷键功能作用的字符串，它会显示在扩展程序的快捷键管理界面中 chrome://extensions/shortcuts，对于标准快捷键 standard commands 它是必须的，对于 action commands 是可选的。
    {
  // ...
  "commands": {
    "run-foo": {
      "suggested_key": {
        "default": "Ctrl+Shift+Y",
        "mac": "Command+Shift+Y"
      },
      "description": "Run \"foo\" on the current page."
    },
    "_execute_action": {
      "suggested_key": {
        "windows": "Ctrl+Shift+Y",
        "mac": "Command+Shift+Y",
        "chromeos": "Ctrl+Shift+U",
        "linux": "Ctrl+Shift+J"
      }
    }
  },
}

    💡 其中 _execute_action 是保留属性，用以定义激活 action 的快捷键（对于 MV2 版本，则有 _execute_browser_action 和 _execute_page_action 保留属性，分别设定激活 browser action 和 page action 的快捷键），对于激活 action 的快捷键无法**触发 command.onCommand 事件。

    💡 当新安装的扩展程序的快捷键默认值，与已安装的其他扩展程序的快捷键冲突时，对于后来安装的扩展程序，浏览器就不会再注册这些快捷键，避免覆盖之前已存在的快捷键。为了避免让用户觉得快捷键「无故失灵」的现象，我们应该采用以下更健壮的方法，在安装扩展程序时 chrome.runtime.onInstalled.addListener 先进行检查快捷键冲突，并告知用户

    // background.js

// Only use this function during the initial install phase. After
// installation the user may have intentionally unassigned commands.
chrome.runtime.onInstalled.addListener((reason) => {
  if (reason === chrome.runtime.OnInstalledReason.INSTALL) {
    checkCommandShortcuts();
  }
});

function checkCommandShortcuts() {
  // 获取当前插件已注册的快捷键
  chrome.commands.getAll((commands) => {
    let missingShortcuts = [];

    for (let {name, shortcut} of commands) {
      // 如果冲突无法注册快捷键默认值，则 shortcut 值为空字符串
      if (shortcut === '') {
        missingShortcuts.push(name);
      }
    }

    // 如果该扩展程序与其他扩展程序真的存在快捷键冲突
    if (missingShortcuts.length > 0) {
      // Update the extension UI to inform the user that one or more
      // commands are currently unassigned.
    }
  });
}

  • 快捷键必须包含 Ctrl 或 Alt 两者之一，对大小写敏感，支持使用以下按键组合为快捷键：

    • 字母键 A-Z
    • 数字键 0~9
    • 标准的功能键
      • 通用键 Comma, Period, Home, End, PageUp, PageDown, Space, Insert, Delete
      • 方向键 Up, Down, Left, Right
    • 修饰键 Ctrl, Alt, Shift, MacCtrl (macOS only), Command (macOS only), Search (Chrome OS only)

    💡 不支持 Tab 键，媒体键不能与修饰键组合。

  • 为了响应快捷键，需要在后台脚本中使用 chrome.commands.onCommand.addListener API 进行监听

    chrome.commands.onCommand.addListener((command) => {
  console.log(`Command: ${command}`);
});

    💡 和标准的快捷键 standard commands 不同，对于激活 action 的快捷键，无法通过以上方法进行监听。可以在弹出框 popup 的脚本文件中，监听 DOMContentLoaded 事件来替代。

  • 默认情况下，注册的快捷键是 Chrome 浏览器的局部快捷键（当浏览器是当前系统的激活应用时，按下快捷键，扩展程序才响应），也可以在快捷键定义对象中，通过选项 global: true 设定为全局快捷键。建议注册全局快捷键限制在 Ctrl+Shift+[0..9] 范围中，以避免覆盖掉其他系统级别的快捷键。

    {
  // ...
  "commands": {
    "toggle-feature-foo": {
      "suggested_key": {
        "default": "Ctrl+Shift+5"
      },
      "description": "Toggle feature foo",
      "global": true
    }
  },
}

    💡 但是 Chrome OS 不支持扩展程序设定全局快捷键
