JVM——基本结构

这是我参与8月更文挑战的第15天,活动详情查看:8月更文挑战

本文系作者 chaoCode原创,转载请私信并在文章开头附带作者和原文地址链接。

违者,作者保留追究权利。

前言

只有了解了JVM的组成部分,才能算的上真正的了解了JVM,JVM的组成5个部分:堆、虚拟机栈、本地方法栈、程序计数器、方法区,今天就来介绍一下。

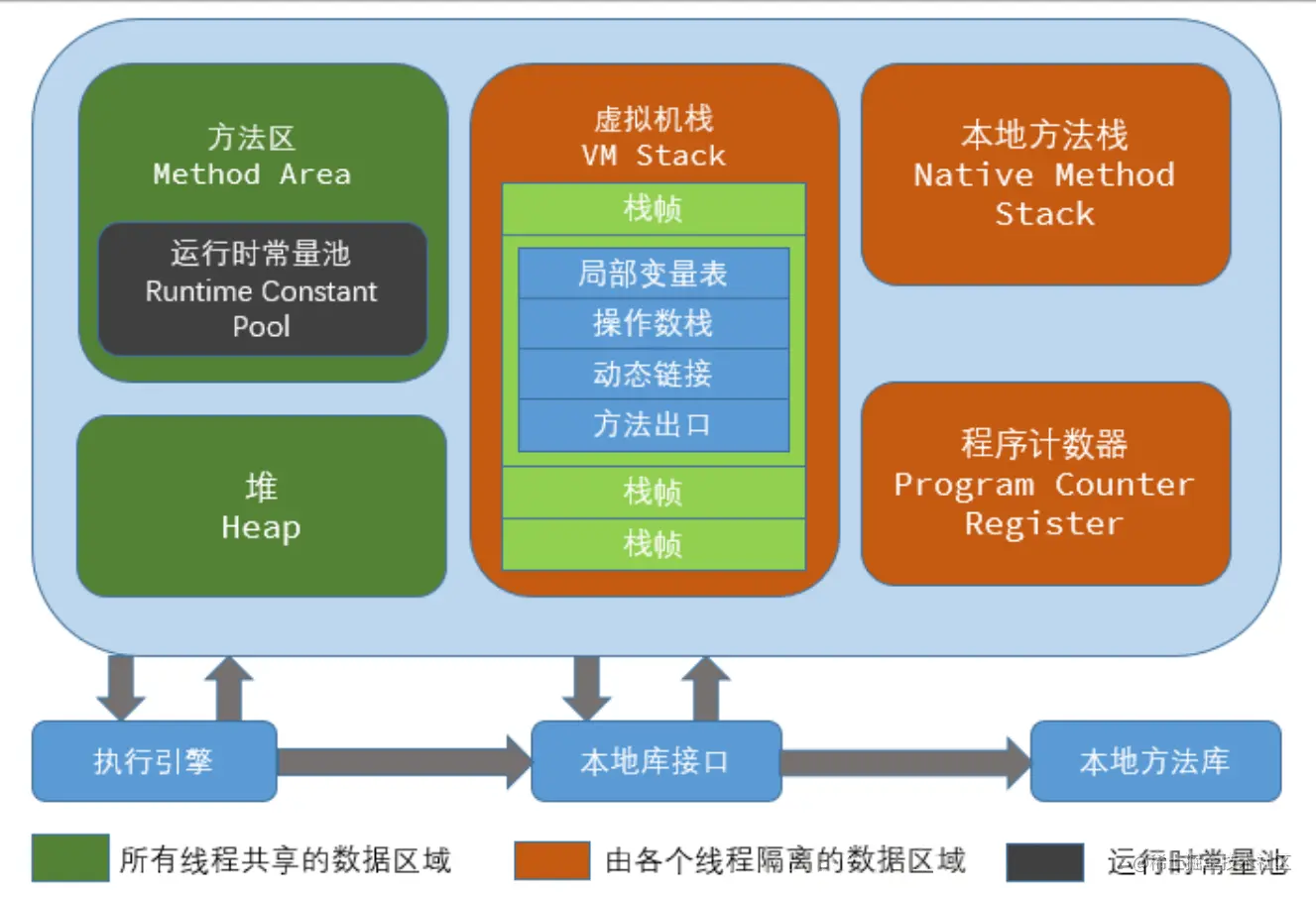

JVM的组成

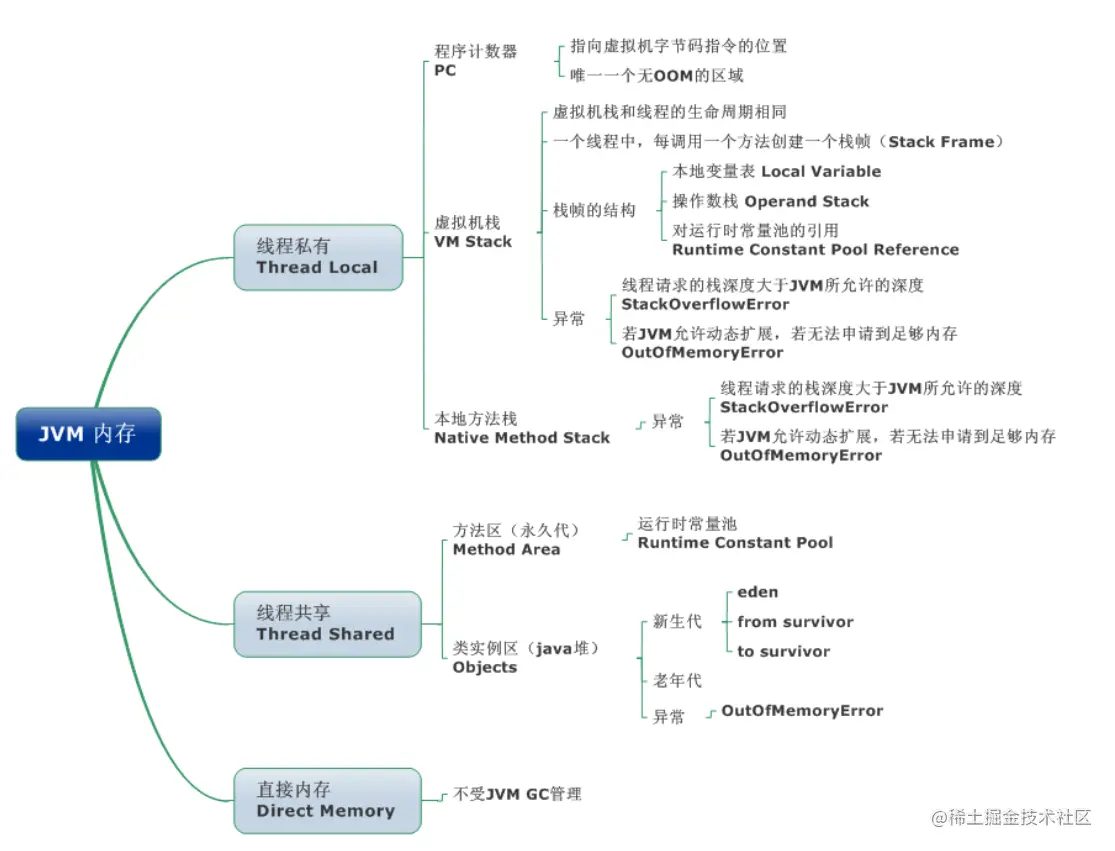

内存区域


JVM 内存区域主要分为线程私有区域【程序计数器、虚拟机栈、本地方法区】、线程共享区域【JAVA 堆、方法区】、直接内存。

线程私有数据区域生命周期与线程相同, 依赖用户线程的启动/结束而创建/销毁(在 Hotspot VM 内, 每个线程都与操作系统的本地线程直接映射, 因此这部分内存区域的存/否跟随本地线程的生/死对应)。 线程共享区域随虚拟机的启动/关闭而创建/销毁。

直接内存并不是 JVM 运行时数据区的一部分, 但也会被频繁的使用: 在 JDK 1.4 引入的 NIO 提供了基于 Channel 与 Buffer 的 IO 方式, 它可以使用 Native 函数库直接分配堆外内存, 然后使用 DirectByteBuffer 对象作为这块内存的引用进行操作, 这样就避免了在 Java 堆和 Native 堆中来回复制数据, 因此 在一些场景中可以显著提高性能。 JVM基本结构3.png

程序计数器(线程私有)

一块较小的内存空间, 是当前线程所执行的字节码的行号指示器,每条线程都要有一个独立的程序计数器,这类内存也称为“线程私有”的内存。 正在执行 java 方法的话,计数器记录的是虚拟机字节码指令的地址(当前指令的地址)。如果还是 Native 方法,则为空。这个内存区域是唯一一个在虚拟机中没有规定任何 OutOfMemoryError 情况的区域。

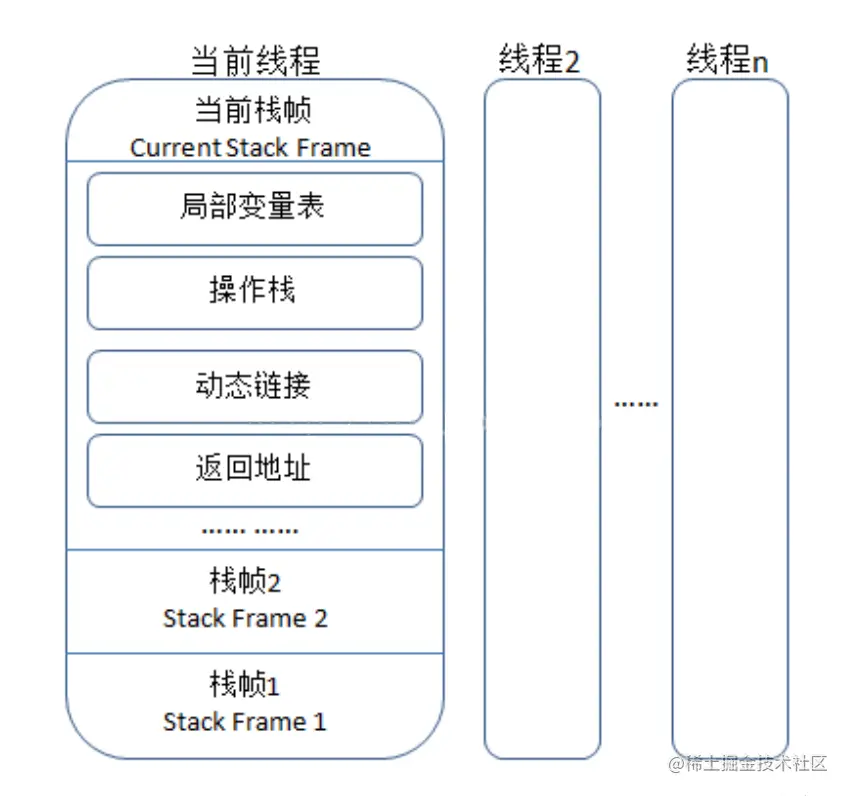

虚拟机栈(线程私有)

是描述 java 方法执行的内存模型,每个方法在执行的同时都会创建一个栈帧(Stack Frame)用于存储局部变量表、操作数栈、动态链接、方法出口等信息。每一个方法从调用直至执行完成的过程,就对应着一个栈帧在虚拟机栈中入栈到出栈的过程。

栈帧( Frame)是用来存储数据和部分过程结果的数据结构,同时也被用来处理动态链接 (Dynamic Linking)、 方法返回值和异常分派( Dispatch Exception)。栈帧随着方法调用而创建,随着方法结束而销毁——无论方法是正常完成还是异常完成(抛出了在方法内未被捕获的异 常)都算作方法结束。 虚拟机栈png.png

本地方法区(线程私有)

本地方法区和 Java Stack 作用类似, 区别是虚拟机栈为执行 Java 方法服务, 而本地方法栈则为 Native 方法服务, 如果一个 VM 实现使用 C-linkage 模型来支持 Native 调用, 那么该栈将会是一个 C 栈,但 HotSpot VM 直接就 把本地方法栈和虚拟机栈合二为一。

堆(Heap-线程共享)-运行时数据区

是被线程共享的一块内存区域,创建的对象和数组都保存在 Java 堆内存中,也是垃圾收集器进行垃圾收集的最重 要的内存区域。由于现代 VM 采用分代收集算法, 因此 Java 堆从 GC 的角度还可以 细分为: 新生代(Eden 区、From Survivor 区和 To Survivor 区)和老年代。

方法区/永久代(线程共享)

即我们常说的永久代(Permanent Generation), 用于存储被 JVM 加载的类信息、常量、静态变量、即时编译器编译后的代码等数据. HotSpot VM 把 GC 分代收集扩展至方法区, 即使用 Java 堆的永久代来实现方法区, 这样 HotSpot 的垃圾收集器就可以像管理 Java 堆一样管理这部分内存, 而不必为方法区开发专门的内存管理器(永久带 的内存回收的主要目标是针对常量池的回收和类型的卸载, 因此收益一般很小)。

运行时常量池(Runtime Constant Pool)是方法区的一部分。Class 文件中除了有类的版 本、字段、方法、接口等描述等信息外,还有一项信息是常量池

(Constant Pool Table),用于存放编译期生成的各种字面量和符号引用,这部分内容将在类加载后存放到方法区的运行时常量池中。 Java 虚拟机对 Class 文件的每一部分(自然也包括常量 池)的格式都有严格的规定,每一个字节用于存储哪种数据都必须符合规范上的要求,这样才会被虚拟机认可、装载和执行。

感谢诸君的观看,文中如有纰漏,欢迎在评论区来交流。如果这篇文章帮助到了你,欢迎点赞👍关注。
