【Docker 系列】docker 学习 四,一起学习镜像相关原理

这是我参与8月更文挑战的第6天,活动详情查看:8月更文挑战

【Docker 系列】docker 学习 四,镜像相关原理

镜像是什么?

镜像是一种轻量级的,可执行的独立的软件包。

镜像用来打包软件的运行环境和基于运行环境开发的软件,它包含运行某些软件所需要的所有内容,例如:代码,运行时库,环境变量和配置文件等等

所有的应用,可以直接打包 docker 镜像,一键部署,一键运行

得到镜像方式有哪些?

  • 直接拷贝其他 docker 镜像
  • 自己制作一个镜像 DockerFile
  • 从远程仓库下载,如 dockerhub

Docker 镜像的加载原理

UnionFS

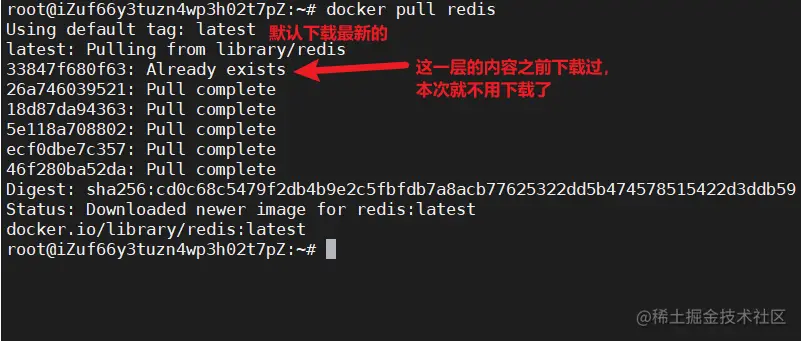

UnionFS,是联合文件系统,还记的我们 docker 学习二 里面安装 redis 的时候,出现的分层下载吗

这就是联合文件系统

UnionFS 联合文件系统,是一种分层,轻量级并且高性能的文件系统

它支持对文件系统的修改作为一次提交来一层一层的叠加,同时可以将不同目录挂载到一个虚拟文件系统下

UnionFS 联合文件系统是 Docker 镜像的基础,镜像还可以通过分层来继承,基于基础的镜像,我们可以制作成各种应用镜像

特性:

联合文件系统一次同时加载多个文件系统,联合加载会把各层的文件系统叠加起来,最终的文件系统会包含所有底层的文件和目录

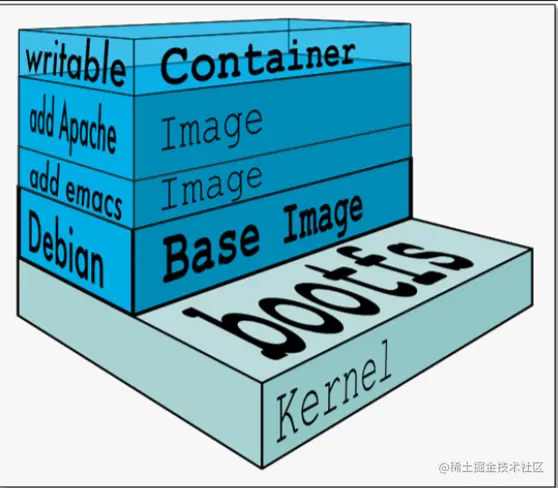

Docker 的镜像加载原理是什么呢?

图片来源于网络

Docker 的镜像是有一层一层的文件系统组成的,这个层级的文件系统就叫做联合文件系统,一般底下的层都是共用的

一般系统启动,是一个加载的过程,这个过程是 bootloader 引导加载 kernel,linux 操作系统刚启动的时候还会加载 bootfs 文件系统,而咱们的 Docker 镜像最底层就是 bootfs

bootfs

boot file system 是一个文件系统,主要是包含 bootloader 和 kernel

当 boot 加载完毕之后,整个内核都在运行正在内存中的,此时内存的使用权已经由 bootfs 交接给内核,这个时候系统会将 bootfs 卸载掉

rootfs

在来说一下 rootfs,root file system,根文件系统,它是在 bootfs 之上的,就是包含了,linux 操作系统中的 /dev ,/proc,/bin,/etc 等目录和文件

例如我们知道的 rootfs 有 centos,ubuntu等等

分层原理

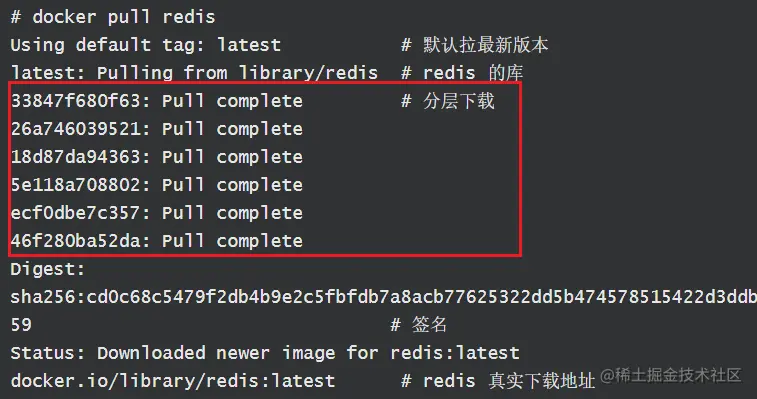

我们来下载一个 redis 看看效果

Docker 是按照层级进行下载,之前下载过的层级就不会再次下载了,我们可以通过 docker inspect 查看 redis 的细节

# docker inspect redis:latest
...
"RootFS": {
            "Type": "layers",
            "Layers": [
                "sha256:814bff7343242acfd20a2c841e041dd57c50f0cf844d4abd2329f78b992197f4",
                "sha256:dd1ebb1f5319785e34838c7332a71e5255bda9ccf61d2a0bf3bff3d2c3f4cdb4",
                "sha256:11f99184504048b93dc2bdabf1999d6bc7d9d9ded54d15a5f09e36d8c571c32d",
                "sha256:e461360755916af80821289b1cbc503692cf63e4e93f09b35784d9f7a819f7f2",
                "sha256:45f6df6342536d948b07e9df6ad231bf17a73e5861a84fc3c9ee8a59f73d0f9f",
                "sha256:262de04acb7e0165281132c876c0636c358963aa3e0b99e7fbeb8aba08c06935"
            ]
        },
...
复制代码

如上结果我们可以看到,redis 的层级与我们 pull 拉取镜像时候的层级一致

那么Docker 为什么要采用分层下载呢?

主要是为了共享资源

例如我们的多个镜像都是从基础镜像构建而来,那么宿主机只需要在机器上保留一份基础镜像即可,并且内存中也只需要加载一份基础镜像,就可以为所有需要的容器服务,而且镜像的每一层也都是可以共享的

我们可以这样来理解:

所有的 Docker 镜像都来源于基础镜像,我们增加或修改镜像内容的时候,就会在当前镜像层上面,新建一个镜像层,这就例如 windows 里面的一个安全补丁

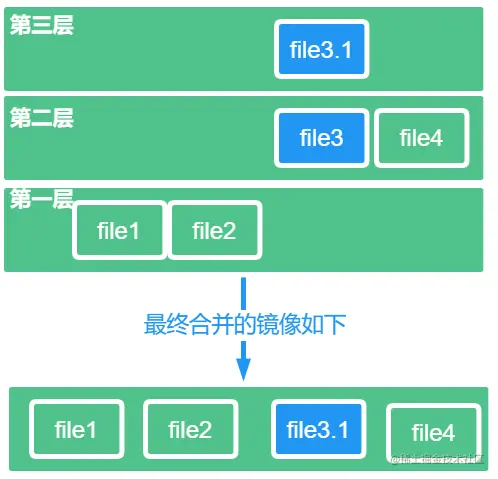

如上面图例:

我们在镜像的第一层,放置 file1,file2,镜像的第二层放置 file3,file4,镜像的第三层放置file3.1 (file3.1 是 file3 的一个新版本)

那么,我们在打包镜像的时候,就会合并出 一个镜像里面,有 4 个文件,此处也就是 4个 layer

当我们下载这个最终合并的镜像时,就会一次下载上述的 4 个layer

Docker 镜像的特点:

Docker 镜像默认都是只读的,当容器启动时,一个新的可写层被加载到镜像的顶部

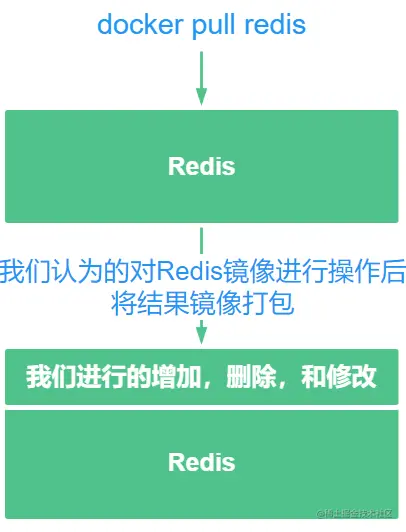

上面说的这一层就是咱们的容器层,容器层下面是镜像层,如下图所示

如何提交咱们的镜像

Docker 提交原理和命令与 Git 类似

docker commit

提交当前容器,成为一个新的版本

我们一般会这样使用

docker commit -m="描述信息" -a="作者" 容器ID 目标镜像名:[TAG]
复制代码

举个例子:

咱们自己修改一下 nginx 镜像,作为我们自己的镜像来使用

启动 nginx ,设置端口映射为 -p 8888:80

docker run -d -p 8888:80 nginx
复制代码

以交互方式进入 nginx

# docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED         STATUS         PORTS                  NAMES
30841a3a26cb   nginx     "/docker-entrypoint.…"   4 seconds ago   Up 2 seconds   0.0.0.0:8888->80/tcp   strange_hugle

# docker exec -it 30841a3a26cb /bin/bash
复制代码

进入到nginx 的html 目录,将index.html 文件替换掉,,nginx重新加载配置

#cd /usr/share/nginx/html
#ls
50x.html  index.html
#mv index.html index.html.bak
#mv 50x.html index.html
#/usr/sbin/nginx -s reload
复制代码

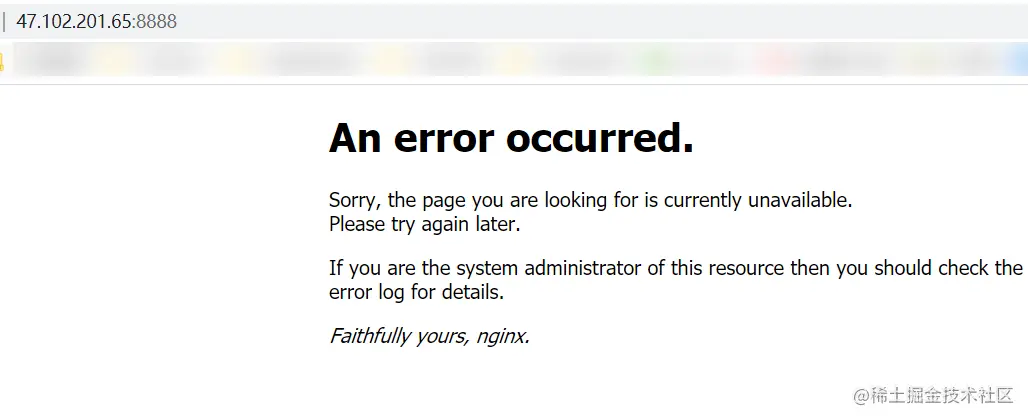

这个时候,我们访问一个服务器的 8888 端口,查看效果(我们将正常的 index.html 页面,换成了一个显示错误的页面)

如上图,果然更换成功了

咱们来进行一下 commit

docker commit -a="xiaomotong" -m="modify index.html" 30841a3a26cb nginx01:1.0

~# docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS                  NAMES
30841a3a26cb   nginx     "/docker-entrypoint.…"   10 minutes ago   Up 10 minutes   0.0.0.0:8888->80/tcp   strange_hugle
root@iZuf66y3tuzn4wp3h02t7pZ:~# docker commit -a="xiaomotong" -m="modify index.html" 30841a3a26cb nginx01:1.0
sha256:1d072fa616573ba67a103925c6114e40171eb1d14ca573f146a28b8c51e5fdff
root@iZuf66y3tuzn4wp3h02t7pZ:~# docker images
REPOSITORY            TAG       IMAGE ID       CREATED         SIZE
nginx01               1.0       1d072fa61657   3 seconds ago   133MB
ubuntu                latest    1318b700e415   7 days ago      72.8MB
redis                 latest    aa4d65e670d6   11 days ago     105MB
nginx                 latest    08b152afcfae   12 days ago     133MB
portainer/portainer   latest    580c0e4e98b0   4 months ago    79.1MB
复制代码

如果我们想要保存自己的容器当前状态,咱们就可以通过 commit 来提交,获得一个想要的镜像,这就有点像使用虚拟机打快照一样

参考资料:

docker docs
