UGUI-Pivot与Anchor详解以及localPosition和anchoredPosition的区别

闹木凉
2,646 阅读4分钟

pivot轴心。

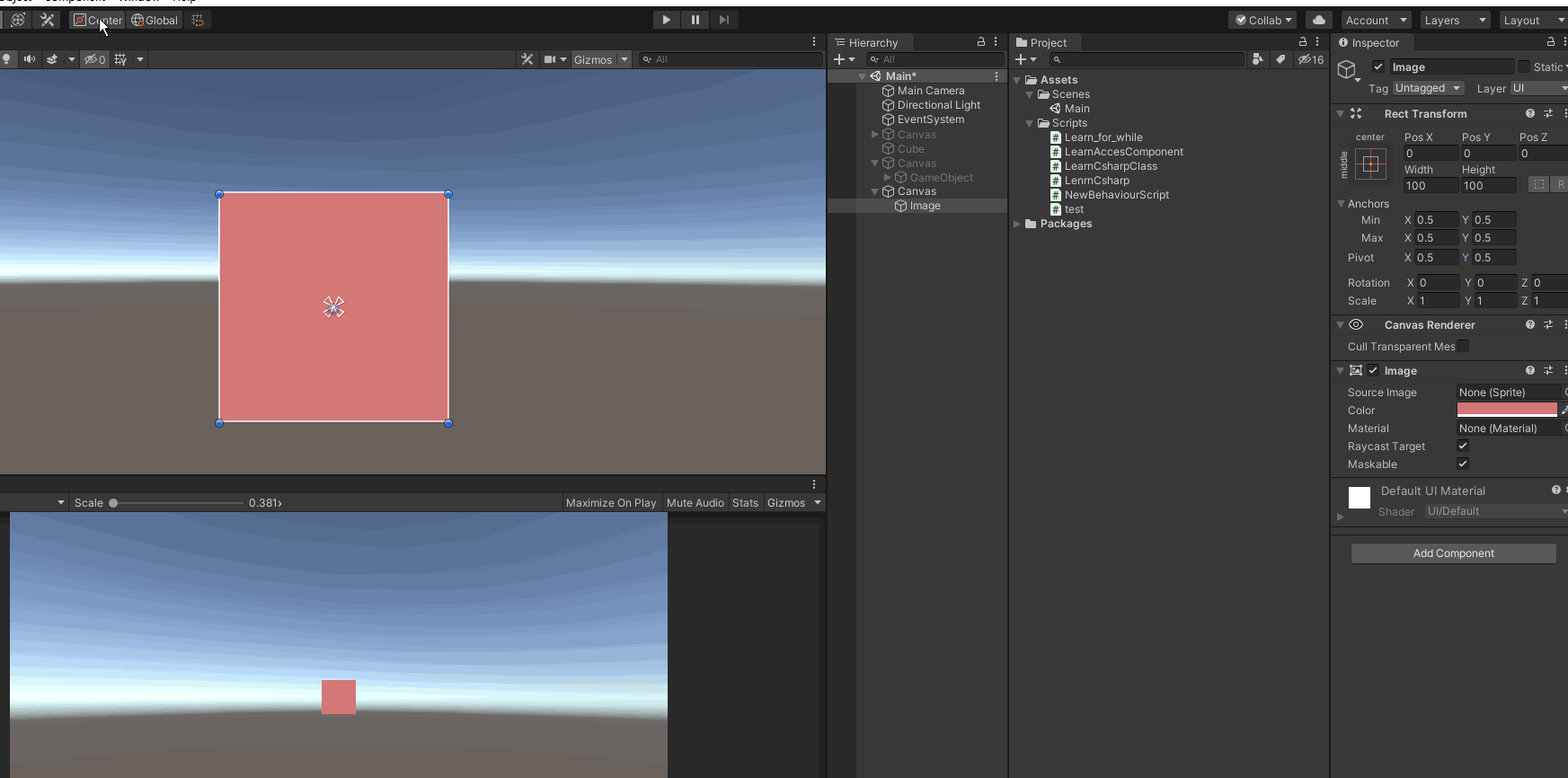

旋转、大小和缩放修改都是围绕轴心来进行的，因此轴心会影响旋转、大小和缩放修改的结果，工具栏pivot按钮设置为轴心模式时，可在scene视图中移动矩形变换的轴心。 注意： Pivot是相对于自身的，X控制的是Pivot左右移动，Y控制的是Pivot上下移动，(0,0)为自己左下角，(1,1)为自己的右上角，如图：


旋转

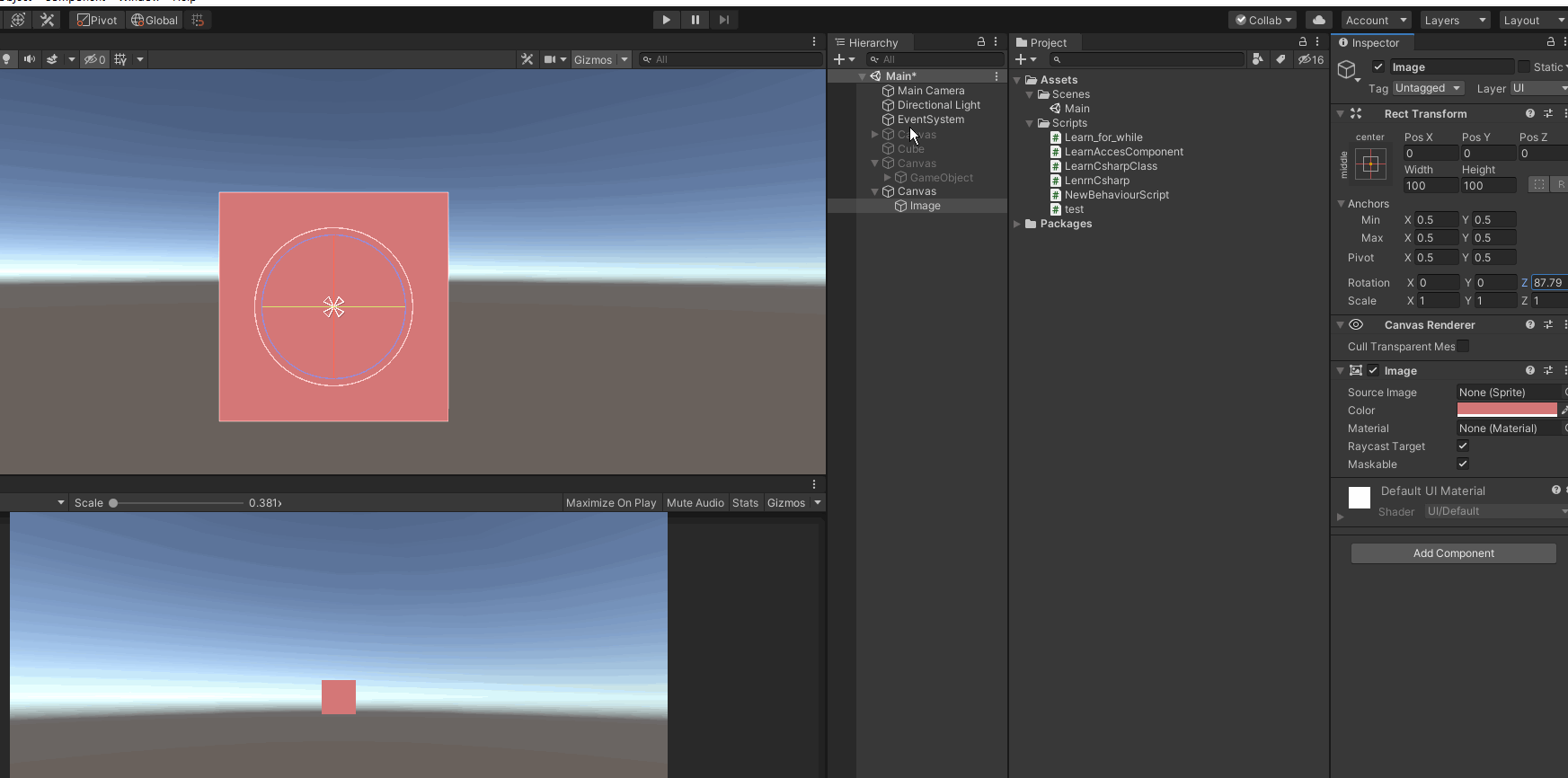

  • 当pivot设置为(0.5,0.5)时，物体围绕自身中心点旋转，如图：

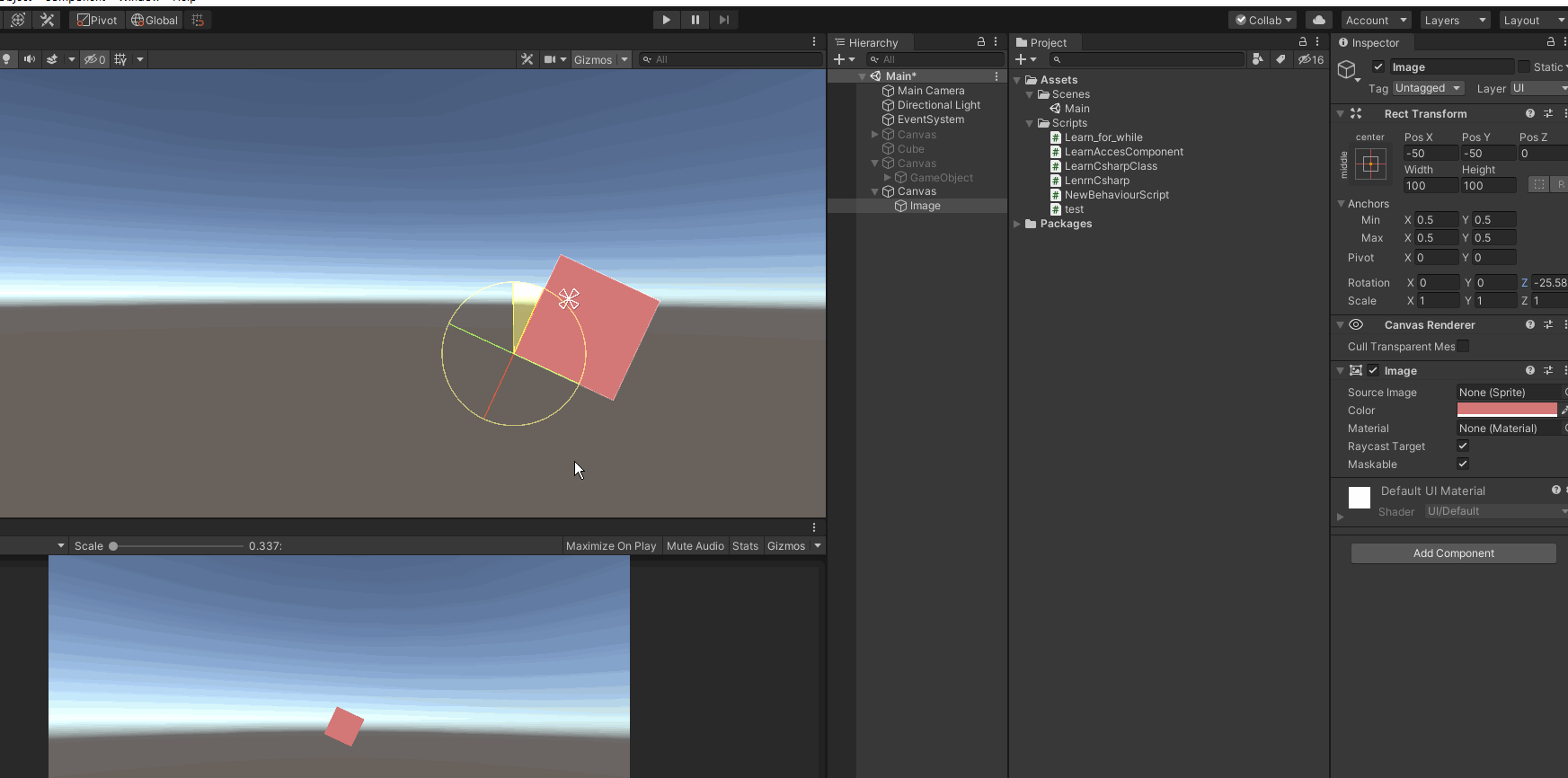

  • 当pivot设置为(0,0)时，旋转效果如图：


大小

我们知道，当我们改变大小时同时按住alt键，可对称进行改变大小。

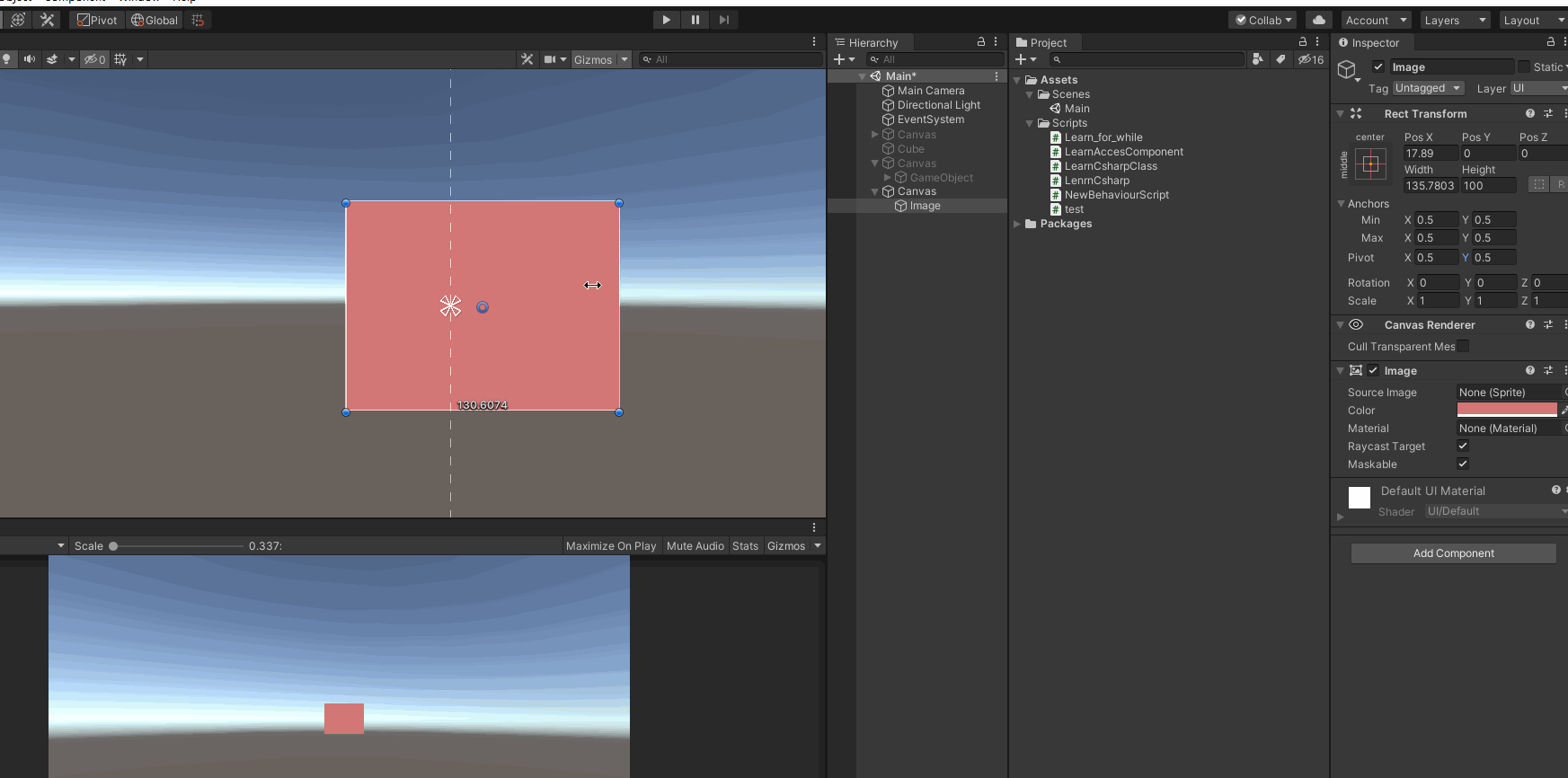

  • 当pivot设置为(0.5,0.5)时，物体围绕自身中心点对称改变大小，如图：


  • 当pivot设置为(0.2,0.2)时，改变大小效果如图：


缩放

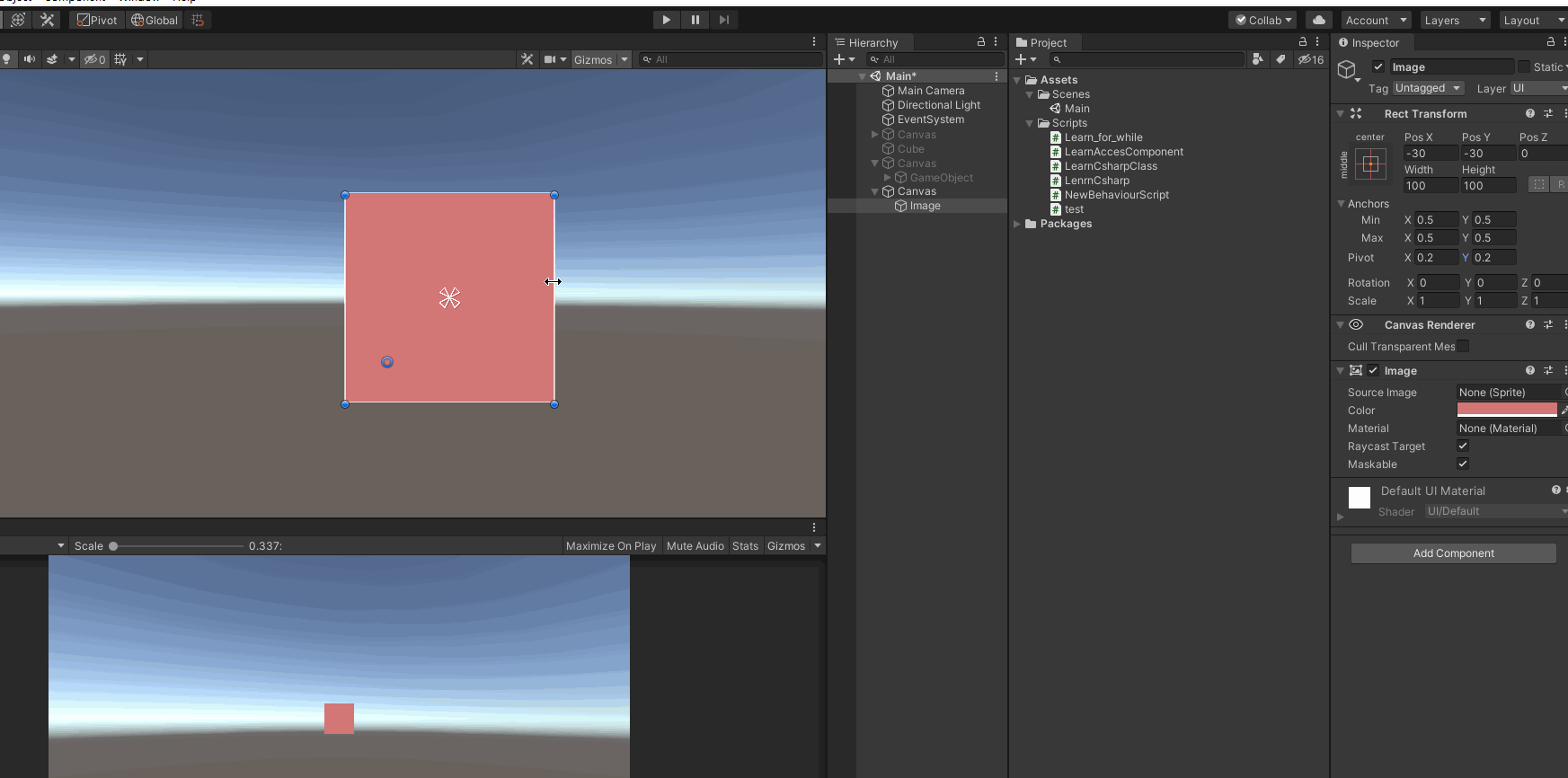

  • 当pivot设置为(0.5,0.5)时，物体围绕自身中心点缩放，如图：


  • 当pivot设置为(0,0)时，缩放效果如图：


anchor锚点

锚点是矩形变换(RectTransform)包含的一种布局概念，它显示为4个小三角形的控制柄，锚点信息也在inspector中。如果矩形变换的父项也是矩形变换(RectTransform)，那么子矩形变换可以通过各种方式锚定到父矩形变换。

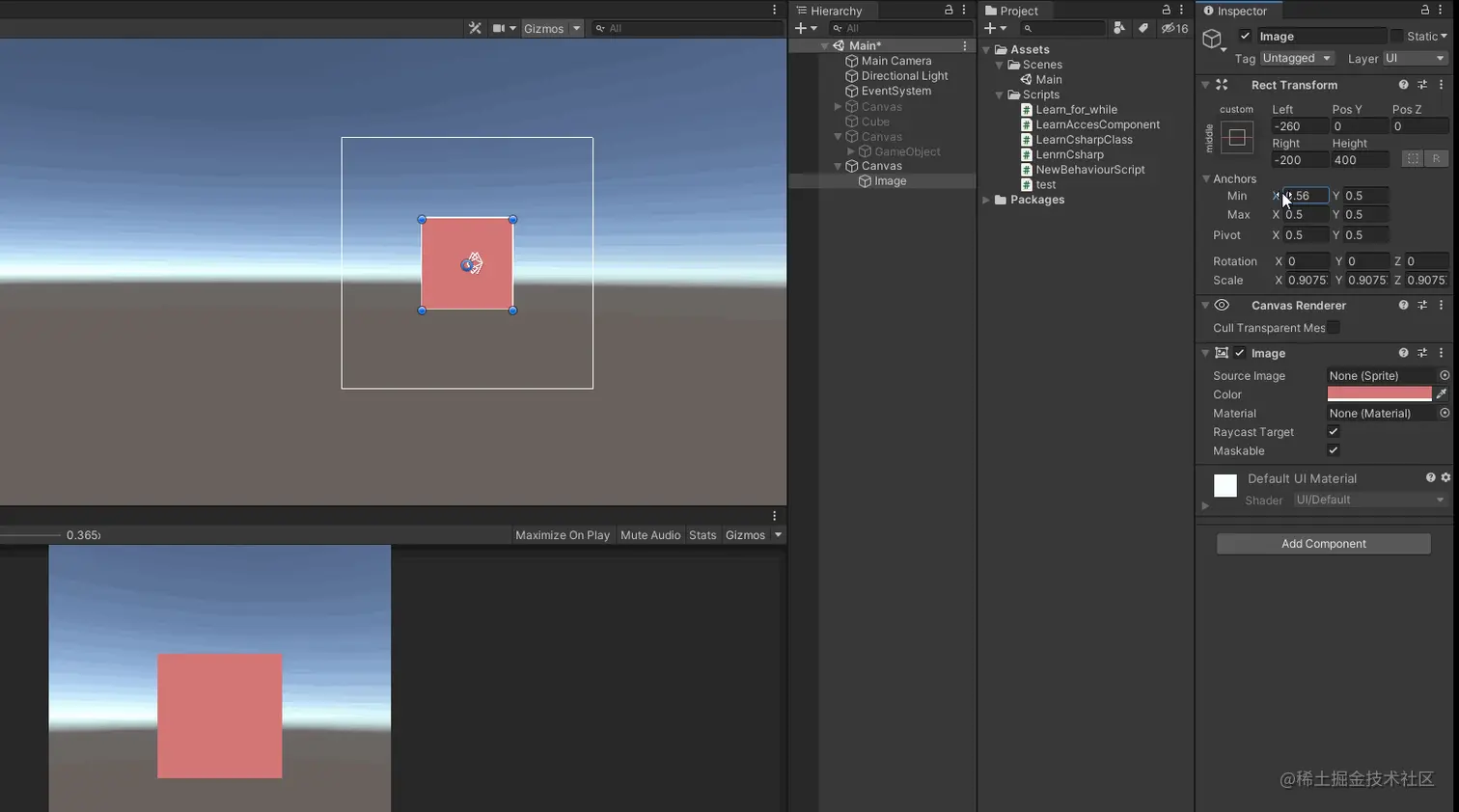

  • anchor由四个小三角形的控制柄组成，其中Min(左下)的X控制的是左边两个控制柄在X轴上移动，Y控制的是下面两个控制柄在Y轴上面移动；Max(右上)的X控制的是右边两个控制柄在X轴上移动，Y控制的是上面两个控制柄在Y轴上移动。在值为[0,1]的范围内相对于父物体移动，如果所示：


  • 当所有锚点控制柄在一起时，显示的字段为posx，poxy，height，width，其中posx，poxy表示的是物体本身轴心距离的父物体的锚点位置。

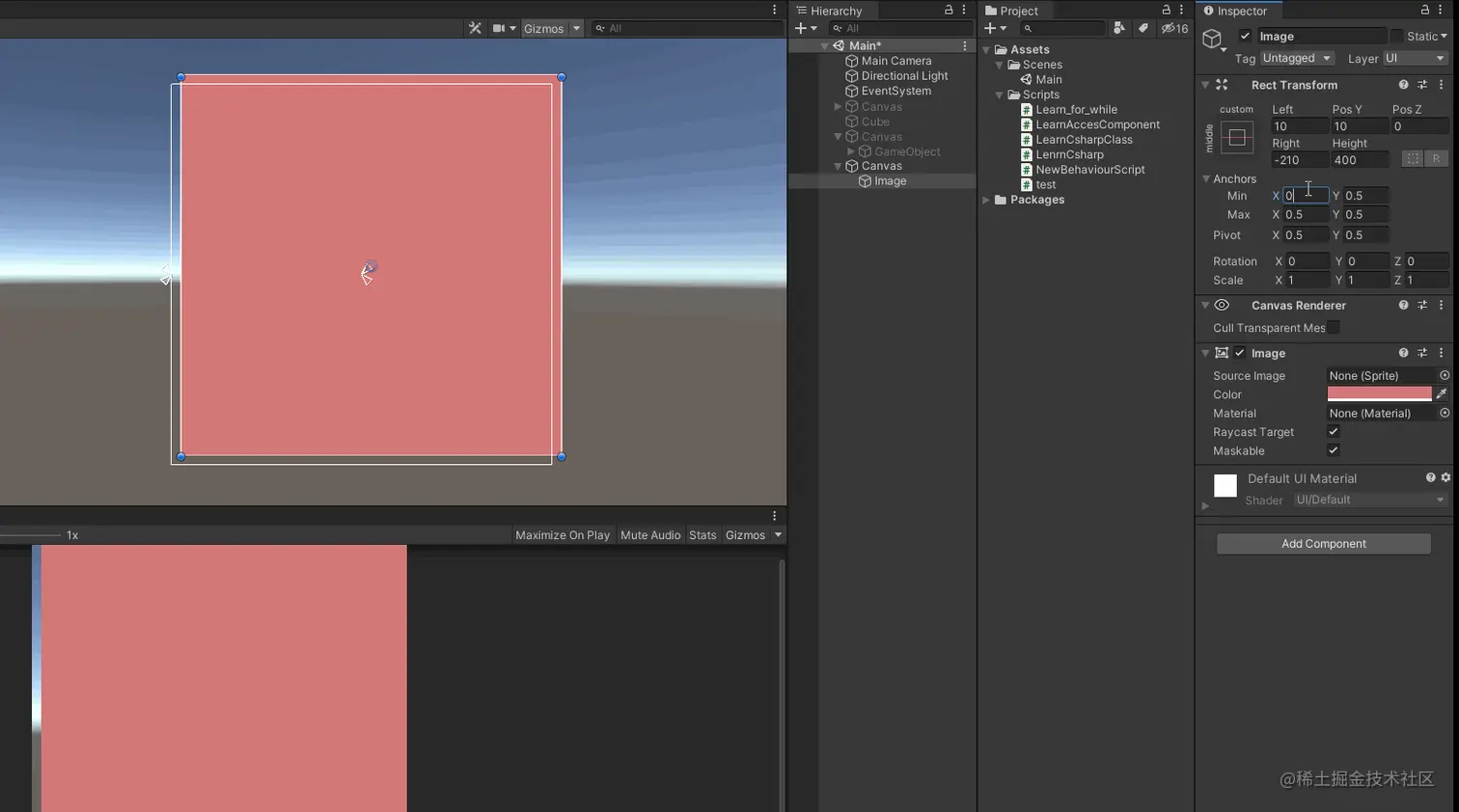

  • 当锚点分开时，字段可能部分或者完全为left，right，top和bottom。如果锚点水平分开则显示为left和right，垂直分开则显示为top和bottom。left代表物体本身左边两个控制柄距离自身左边框的距离；right代表物体本身右边两个控制柄距离自身右边边框的距离；top代表上面两个控制柄距离自身上边框的距离；bottom代表物体本身下面两个控制柄具体自身下边框的距离。 如图：


localPosition和anchoredPosition的区别

RectTransform继承自Transform，用于描述矩形的坐标(Position)，尺寸(Size)，锚点(anchor)和中心点(pivot)等信息，每个2D布局下的元素都会自动生成该组件。当我们在处理UI组件时，往往容易混淆localPosition与anchoredPosition(3D)的概念和用法。

测试案例

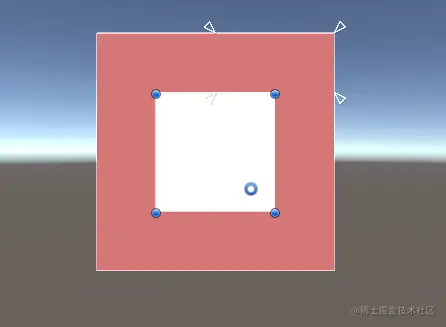

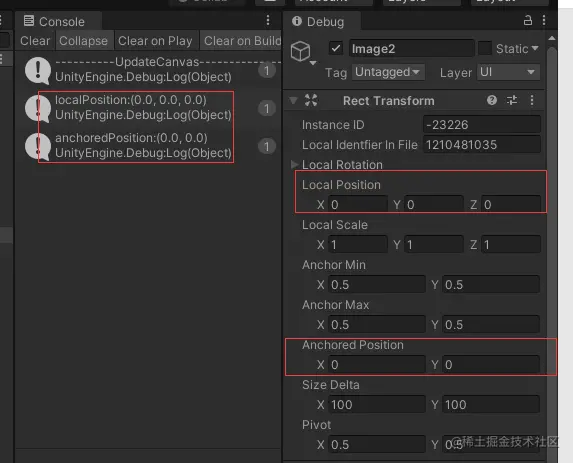

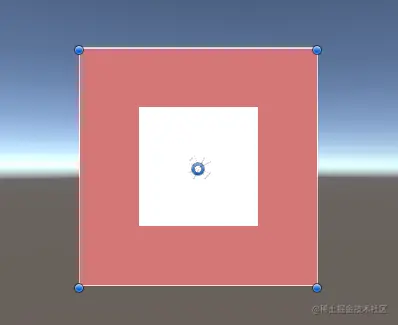

  • 确定两个矩形，父节点：红色矩形200 * 200，子节点：白色矩形100 * 100。先设置两个矩形的中心点Pivot是(0.5, 0.5)，锚点Anchor重合(0.5, 0.5),此时子矩形的localPosition是(0.0, 0.0, 0.0)，anchoredPositon是(0.0, 0.0)，如图：

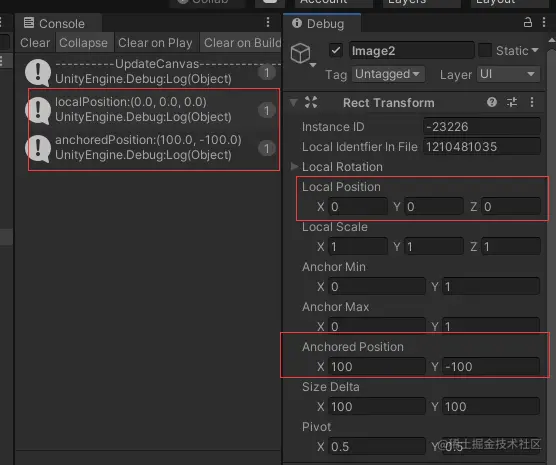

  • 测试1：父矩形不变，把子矩形锚点Anchor设置为父节点左上角。此时子矩形的localPosition是(0.0, 0.0, 0.0)，anchoredPositon是(100.0, -100.0)，如图：


  • 测试2：父矩形不变，把子矩形锚点Anchor设置为父节点左下顶点和右下顶点。此时子矩形的localPosition是(0.0, 0.0, 0.0)，anchoredPositon是(0.0, 100.0)，如图：


测试小结1：localPosition与自身锚点无关。anchoredPosition会随锚点的设置不同而改变。

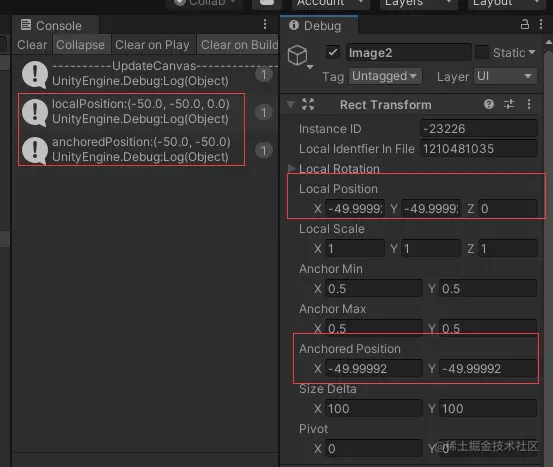

  • 测试3：父节点不变，子节点锚点不变，中心点设置为左下角位置(0, 0)。此时子矩形的localPosition是(-50.0, -50.0, 0.0)，anchoredPositon是(-50.0, -50.0)，如图：

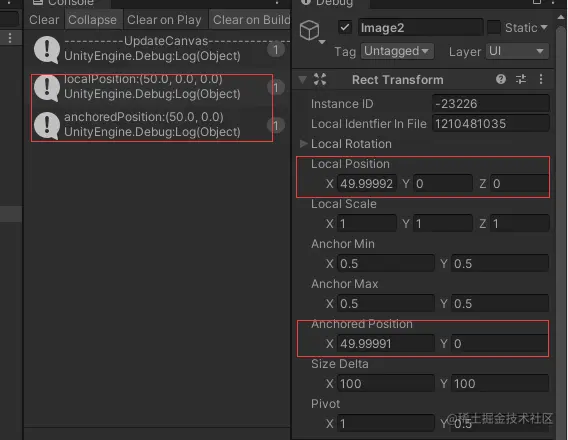

  • 测试4：父节点不变，子节点锚点不变，中心点设置为右边中心位置(1, 0.5)。此时子矩形的localPosition是(50.0, 0.0, 0.0)，anchoredPositon是(50.0, 0.0)，如图：


测试小结2：localPosition与自身中心点有关。anchoredPosition也与自身中线点有关。

anchoredPosition计算源码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class NewBehaviourScript1 : MonoBehaviour
{
    // Start is called before the first frame update
    void Start()
    {
        RectTransform rect = GetComponent<RectTransform>();
        Debug.Log(rect.rect.min);
        Debug.Log(rect.rect.max);
        RectTransform parentRect = transform.parent.GetComponent<RectTransform>();
        // 通过OffsetMin、OffsetMax，将anchoredPosition和localPosition联系起来
        Vector2 localPosition2D = new Vector2(rect.localPosition.x, rect.localPosition.y);
        Vector2 anchorMinPos = parentRect.rect.min + Vector2.Scale(rect.anchorMin, parentRect.rect.size);
        Vector2 rectMinPos = rect.rect.min + localPosition2D;
        Vector2 offsetMin = rectMinPos - anchorMinPos;

        Vector2 anchorMaxPos = parentRect.rect.max - Vector2.Scale(Vector2.one - rect.anchorMax, parentRect.rect.size);
        Vector2 rectMaxPos = rect.rect.max + localPosition2D;
        Vector2 offsetMax = rectMaxPos - anchorMaxPos;

        Vector2 sizeDelta = offsetMax - offsetMin;

        Vector2 anchoredPosition = offsetMin + Vector2.Scale(sizeDelta, rect.pivot);
        Debug.Log(anchoredPosition);
    }
}

总结

  • localPositon表示的是自身物体pivot相对于父物体piovt(轴心)的坐标，与自身锚点无关

  • anchoredPositon与物体本身的pivot(轴心)和自身anchor(锚点)中心的坐标有关，计算方法：

    • anchoredPositon = 自身矩形左下点相对于父节点轴点坐标 - 自身锚点左下点相对于父节点轴点坐标 + sizeDelta* 自身轴点
    • 其中sizeDelta = （自身矩形宽 - 锚点的宽， 自身矩形高 - 锚点的高） 例如下面这种情况：

父节点：父节点

子节点：子节点

那么此时子节点的anchoredPostition为 anchoredPostition = (-50.0, -50.0) - (0.0, 50.0) + (0.0, 50) * (0.8,0.2) = (-50.0, -100.0) + (0.0, 10.0) = (-50.0, -90.0)

  • 当子物体的anchor与父物体的pivot重合时，localpositon和anchoredPosition的值相等。
