【Flutter 专题】84 图解自定义 ACEWave 波浪 Widget (二)｜8月更文挑战

      “这是我参与8月更文挑战的第4天，活动详情查看： 8月更文挑战” juejin.cn/post/698796…

      小菜继续完善前两天自定义 ACEWave 波浪组件，小菜预期的效果是多条波浪，渐变颜色，波浪宽高自定义等；

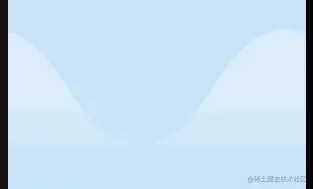

1. 区分波浪宽度动画

      小菜上一节测试时波浪宽度小于屏幕宽度，当放大波浪宽度时，循环过程中动画会跳动一下，不顺畅；其原因是 Animation 动画设置有问题；

      小菜调整了平移动画的 Offset 位置，并设置波浪起始位置偏移量与小波浪时相反；

return Transform.translate(
    offset: Offset(waveWidth * _curvedAnimation.value, 0.0),
    child: Container(); // 波浪

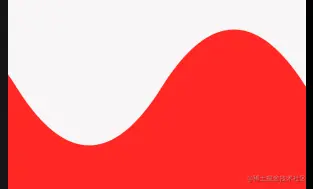

2. 填充波浪颜色

      再此之前小菜尝试的均为线条波浪，小菜理想的效果的是有填充色的，于是设置三屏波浪最末点与三屏波浪的最初点，通过 lineTo 连接起来，并设置 Paint 画笔为填充效果；

Path _wavePath(path, size, plusWidth) {
  for (int i = 0; i < _count; i++) {
    path.moveTo(waveWidth * i - size.width - startOffset, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth + waveWidth * i - size.width - startOffset, startOffsetY - waveHeight,
        _quaterWidth * 2 + waveWidth * i - size.width - startOffset, startOffsetY);
    path.moveTo(_quaterWidth * 2 + waveWidth * i - size.width - startOffset, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth * 3 + waveWidth * i - size.width - startOffset, startOffsetY + waveHeight,
        _quaterWidth * 4 + waveWidth * i - size.width - startOffset, startOffsetY);
    path.moveTo(_quaterWidth * 4 + waveWidth * i - size.width - startOffset, startOffsetY);
  }
  path.lineTo(_quaterWidth * 4 + waveWidth * (_count - 1) - size.width - startOffset, 600.0);
  path.lineTo(-size.width - startOffset, 600.0);
  path.lineTo(-size.width - startOffset, startOffsetY);

  for (int i = 0; i < _count; i++) {
    path.moveTo(waveWidth * i - startOffset + plusWidth, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth + waveWidth * i - startOffset + plusWidth, startOffsetY - waveHeight,
        _quaterWidth * 2 + waveWidth * i - startOffset + plusWidth, startOffsetY);
    path.moveTo(_quaterWidth * 2 + waveWidth * i - startOffset + plusWidth, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth * 3 + waveWidth * i - startOffset + plusWidth, startOffsetY + waveHeight,
        _quaterWidth * 4 + waveWidth * i - startOffset + plusWidth, startOffsetY);
    path.moveTo(_quaterWidth * 4 + waveWidth * i - startOffset + plusWidth, startOffsetY);
  }
  path.lineTo(_quaterWidth * 4 + waveWidth * (_count - 1) - startOffset + plusWidth, 600.0);
  path.lineTo(-startOffset + plusWidth, 600.0);
  path.lineTo(-startOffset + plusWidth, startOffsetY);

  for (int i = 0; i < _count; i++) {
    path.moveTo(waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth + waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY - waveHeight,
        _quaterWidth * 2 + waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY);
    path.moveTo(
        _quaterWidth * 2 + waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY);
    path.quadraticBezierTo(
        _quaterWidth * 3 + waveWidth * i + size.width - startOffset + plusWidth * 2,
        startOffsetY + waveHeight, _quaterWidth * 4 + waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY);
    path.moveTo(_quaterWidth * 4 + waveWidth * i + size.width - startOffset + plusWidth * 2, startOffsetY);
  }
  path.lineTo(
      _quaterWidth * 4 + waveWidth * (_count - 1) + size.width - startOffset + plusWidth * 2, 600.0);
  path.lineTo(size.width - startOffset + plusWidth * 2, 600.0);
  path.lineTo(size.width - startOffset + plusWidth * 2, startOffsetY);
  return path;
}

3. 波浪渐变色

      小菜填充完波浪颜色之后，想进一步实现波浪渐变色，可以通过 Paint 画笔来设置 shader 渐变效果；其中线性渐变的起始点从波峰开始，至最底部为止；

Paint paint = Paint()
    ..color = Colors.blue ..strokeCap = StrokeCap.round ..strokeWidth = 6
    ..style = PaintingStyle.fill;
var rect = Offset(0.0, startOffsetY) & Size(size.width, size.height)
paint.shader = LinearGradient(
    begin: Alignment.bottomCenter,
    end: Alignment.topCenter,
    colors: [Colors.blue.withOpacity(0.4), Colors.white.withOpacity(0.4) ]).createShader(rect);

4. 裁剪波浪

      小菜设置的波浪高度默认是填充满父控件的，但若父控件高度小于波浪的波峰到波谷高度时，波谷依然绘制出来，此时小菜通过裁剪方式，只展示设置的最高高度即可；此时注意优先设置裁剪范围，之后再进行波浪的绘制；

canvas.save();

canvas.clipPath(_clipPath(size, _plusWidth));
canvas.drawPath(_wavePath(size, _plusWidth), paint);

canvas.restore();

5. 设置多条波浪

      小菜想一次性展示多条波浪，于是将各个自定义参数类型及动画 Animation 放在 List 中，只需在初始化时传递多条数据即可；其中包括波浪宽高，一个波浪动时长，初始横纵偏移量以及渐变色波浪颜色等；

// 波浪整体高度(裁剪后)
final double allHeight;
// 一个周期波浪宽度 List
final List<double> waveWidthList;
// 波峰到中心点高度 List
final List<double> waveHeightList;
// 水平偏移量 List
final List<double> startOffsetXList;
// 波峰距顶点偏移量 List
final List<double> startOffsetYList;
// 时间 List
final List<Duration> durationList;
// 渐变色 List
final List<List<Color>> waveColorList;

ACEWave(this.waveWidthList, this.waveHeightList, this.allHeight,
    {this.durationList,
    this.startOffsetXList,
    this.startOffsetYList,
    this.waveColorList});

List<double> waveWidth = [600, 800, 300];
List<double> waveHeight = [60, 80, 70];
List<double> startOffsetX = [30, 150, 100];
List<double> startOffsetY = [100, 120, 100];
List<Duration> duration = [  Duration(milliseconds: 6000),  Duration(milliseconds: 4000),  Duration(milliseconds: 5000)];
List<List<Color>> colorList = [  [Colors.green.withOpacity(0.2), Colors.white.withOpacity(0.4)],
  [Colors.blue.withOpacity(0.2), Colors.white.withOpacity(0.4)],
  [Colors.blue.withOpacity(0.2), Colors.white.withOpacity(0.4)]
];
return Scaffold(
    appBar: AppBar(title: Text('ACEWave Page')),
    body: Container(
        color: Colors.grey,
        height: (MediaQuery.of(context).size.height),
        child: Container(
            child: ACEWave(
          waveWidth,
          waveHeight,
          300.0,
          startOffsetXList: startOffsetX,
          startOffsetYList: startOffsetY,
          durationList: duration,
          waveColorList: colorList,
        ))));

      ACEWave 案例源码

      至此，小菜自定义的波浪效果基本完成，其中对于性能和异常的处理还为完善；如有错误，请多多指导！

来源： 阿策小和尚
