【Zookeeper源码阅读】leader选举源码分析

夜尽天明_
2,676 阅读9分钟

为了保证Zookeeper集群的一致性，ZAB协议支持了崩溃恢复模式。而崩溃恢复最关键的部分就是leader选举，下面，我们将详细分析leader选举过程。

Zookeeper中文注释源码：github.com/chentianmin…

leader选举原理

leader选举存在与两个阶段中，一个是服务器启动时的leader选举。 一个是运行过程中leader节点宕机导致的leader选举。在开始分析选举的原理之前，先了解几个重要的参数：

  1. 服务器ID(myid)：比如有三台服务器，编号分别是 1,2,3。编号越大在选择算法中的权重越大。
  2. 事务id（zxid）：值越大说明数据越新，在选举算法中的权重也越大。高32位为epoch，低32位为自增id。
  3. 逻辑时钟(epoch–logicalclock)：或者叫投票的次数，同一轮投票过程中的逻辑时钟值是相同的。每投完一次票这个数据就会增加，然后与接收到的其它服务器返回的投票信息中的数值相比，根据不同的值做出不同的判断。
  4. 选举状态
    1. LOOKING：竞选状态。
    2. FOLLOWING：随从状态，同步 leader 状态，参与投票。
    3. OBSERVING：观察状态,同步 leader 状态，不参与投票。
    4. LEADING：领导者状态。

服务器启动时的leader选举

每个节点启动的时候状态都是LOOKING，处于观望状态，接下来就开始进 行选主流程。

若进行Leader选举，则至少需要两台机器，这里选取3台机器组成的服务器集群为例。在集群初始化阶段，当有一台服务器Server1启动时，其单独无法进行和完成Leader选举，当第二台服务器Server2启动时，此时两台机器可以相互通信，每台机器都试图找到Leader，于是进入Leader选举过程。选举过程如下：

  1. 每个Server发出一个投票。由于是初始情况，Server1和Server2都会将自己作为Leader服务器来进行投票，每次投票会包含所推举的服务器的myid、 ZXID和epoch，使用(myid，ZXID，epoch)来表示， 此时Server1的投票为(1，0，0)，Server2的投票为(2，0，0)，然后各自将这个投票发给集群中其他机器。

  2. 接受来自各个服务器的投票。集群的每个服务器收到投票后，首先判断该投票的有效性，如检查是否是本轮投票(epoch)、是否来自LOOKING状态的服务器。

  3. 处理投票。针对每一个投票，服务器都需要将别人的投票和自己的投票进行PK，PK规则如下：

    1. 优先对比epoch，epoch大的优先级高。
    2. 其次对比ZXID。ZXID比较大的服务器优先作为Leader。
    3. 如果ZXID相同，那么就比较 myid，myid 较大的服务器作为Leader服务器。 对于Server1而言，它的投票是(1, 0, 0)，接收Server2 的投票为(2, 0, 0)， 首先会比较两者的epoch和ZXID，均为 0，再比较myid，此时Server2的myid最大，于是更新自己的投票为(2, 0, 0)，然后重新投票。对于 Server2而言，其无须更新自己的投票，只是再次向集群中所有机器 发出上一次投票信息即可。

  4. 统计投票。每次投票后，服务器都会统计投票信息，判断是否已经有过半机器接受到相同的投票信息，对于 Server1、Server2而言，都统计出集群中已经有两台机器接受了(2, 0, 0)的投票信息，此时便认为已经选出了Leader。

  5. 改变服务器状态。一旦确定了Leader，每个服务器就会更新自己的状态，如果是Follower，那么就变更为FOLLOWING，如果是Leader， 就变更为LEADING。

运行过程中的leader选举

当集群中的leader服务器出现宕机或者不可用的情况时，那么整个集群将无法对外提供服务，而是进入新一轮的 Leader选举，服务器运行期间的Leader选举和启动时期的Leader选举基本过程是一致的。

  1. 变更状态。Leader挂后，余下的非Observer服务器都会将自己的服务器状态变更为LOOKING，然后开始进入Leader选举过程。
  2. 每个Server会发出一个投票。在运行期间，每个服务器上的ZXID可能不同，此时假定Server1的ZXID 为123，Server3的ZXID为 122。在第一轮投票中，Server1和Server3都会投自己，产生投票(1, 123, 0)， (3, 122, 0)，然后各自将投票发送给集群中所有机器。接收来自各个服务器的投票，与启动时过程相同。
  3. 处理投票。与启动时过程相同，此时，Server1将会成为Leader。
  4. 统计投票。与启动时过程相同。
  5. 改变服务器的状态。与启动时过程相同


leader选举的源码分析

源码分析，最关键的是要找到一个入口，对于zk的leader选举，并不由客户端来触发，而是在启动的时候会触发一次选举。因此我们可以直去看启动脚本zkServer.sh 中的运行命令。ZOOMAIN就是QuorumPeerMain。那么我们基于这个入口来看：

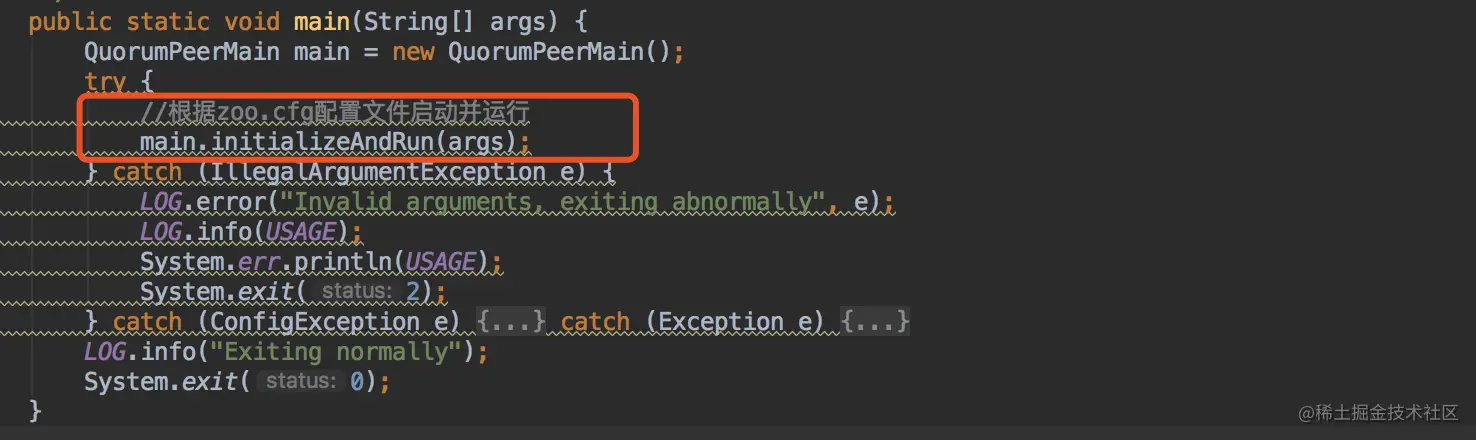

QuorumPeerMain.main()

image.png main()方法中，调用了initializeAndRun(args)进行初始化并且运行。

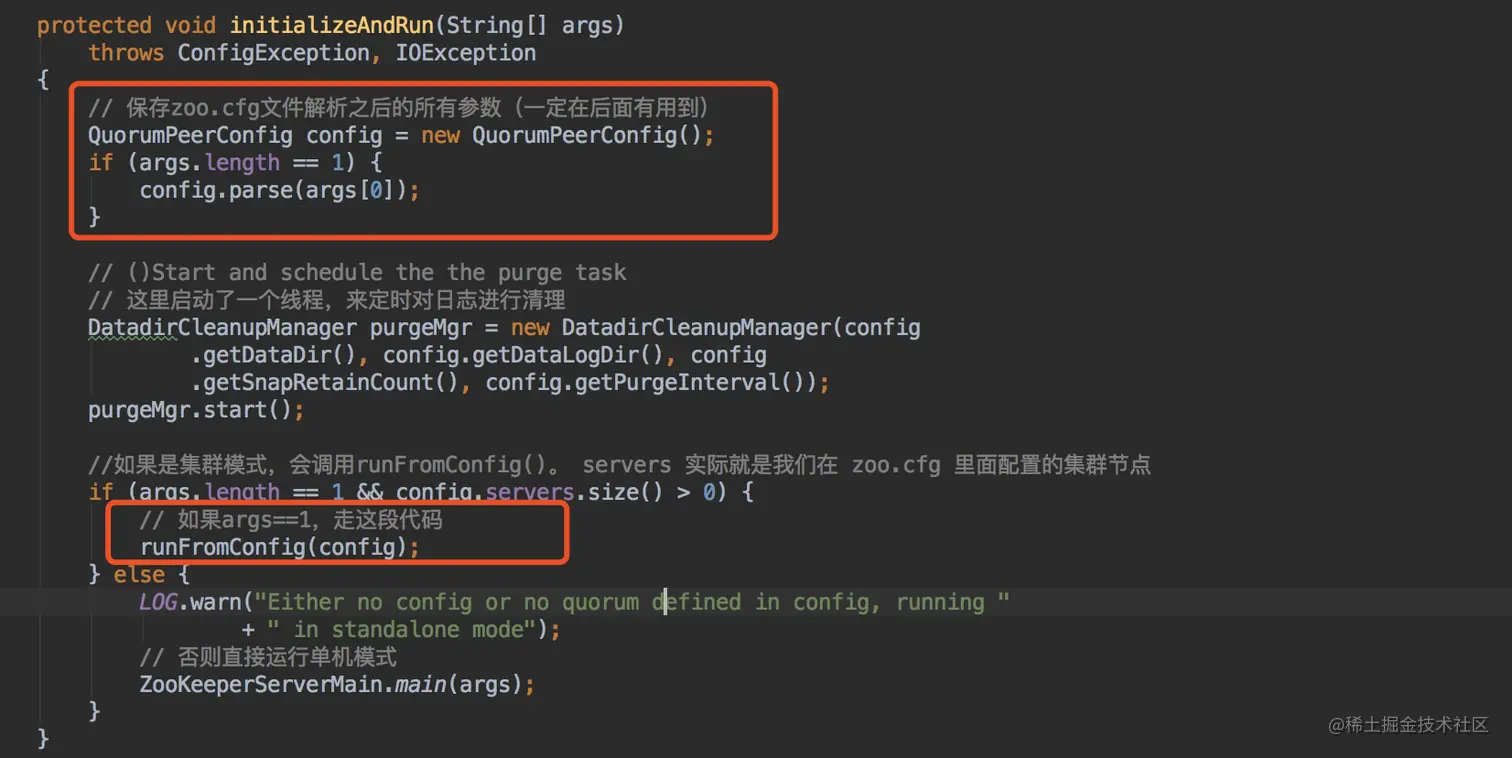

QuorumPeerMain.initializeAndRun()

image.png 这里主要是加载zoo.cfg配置文件，根据配置运行。

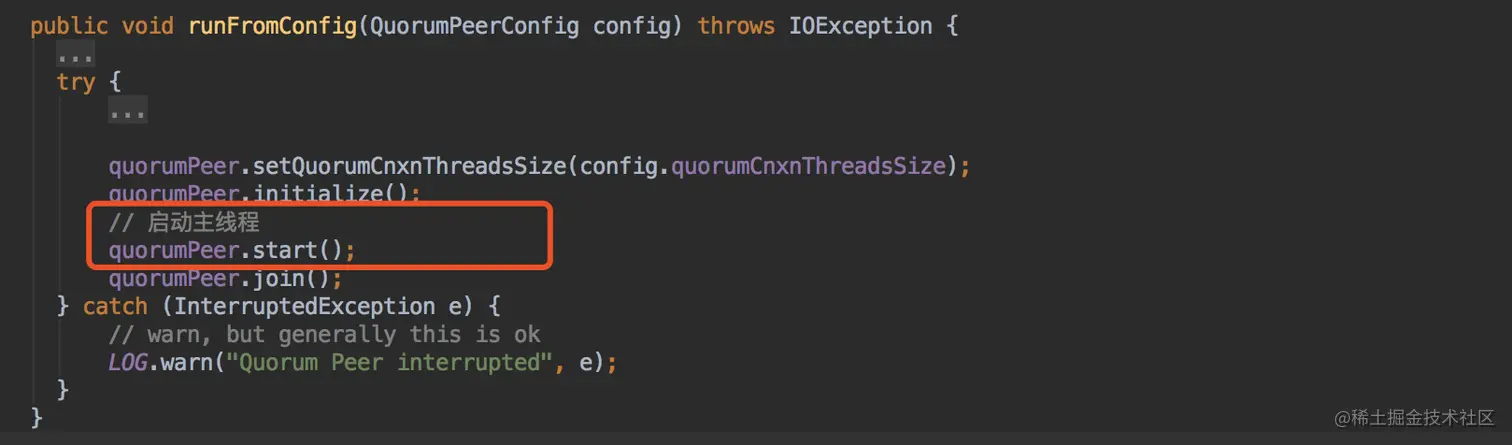

QuorumPeerMain.runFromConfig()


从名字可以看出来，是基于配置文件来进行启动。所以整个方法都是对参数进行解析和设置，因为这些参数暂时还没用, 所以没必要去看。直接看核心的代码quorumPeer.start()，它启动一个线程，那么从这句代码可以看出 QuorumPeer实际是继承了线程。那么它里面一定有一个run()方法。

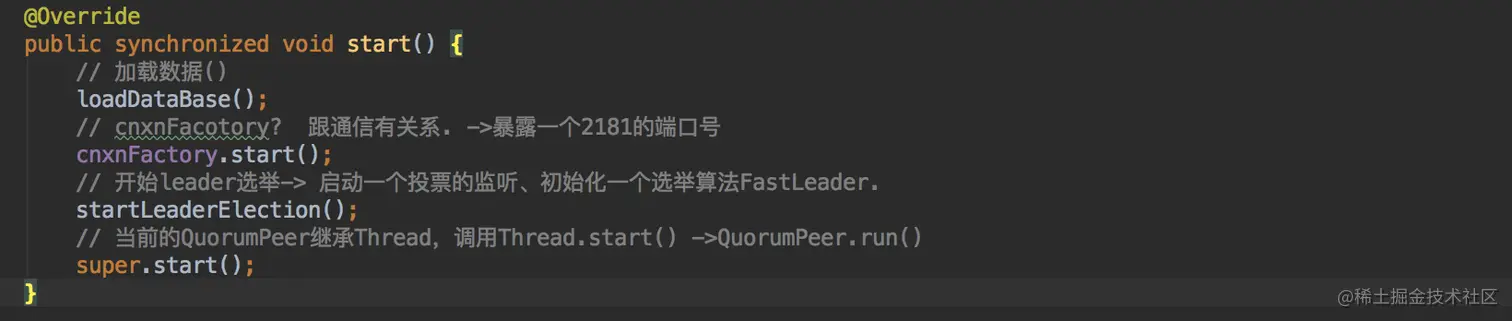

QuorumPeer.start()


QuorumPeer.start() 方法，重写了Thread的start()方法。在线程启动之前，会做以下操作：

  1. 通过loadDataBase()恢复快照数据
  2. cnxnFactory.start()启动zkServer，相当于用户可以通过2181这个口进行通信了，这块后续再讲。我们还是以leader选举为主线。

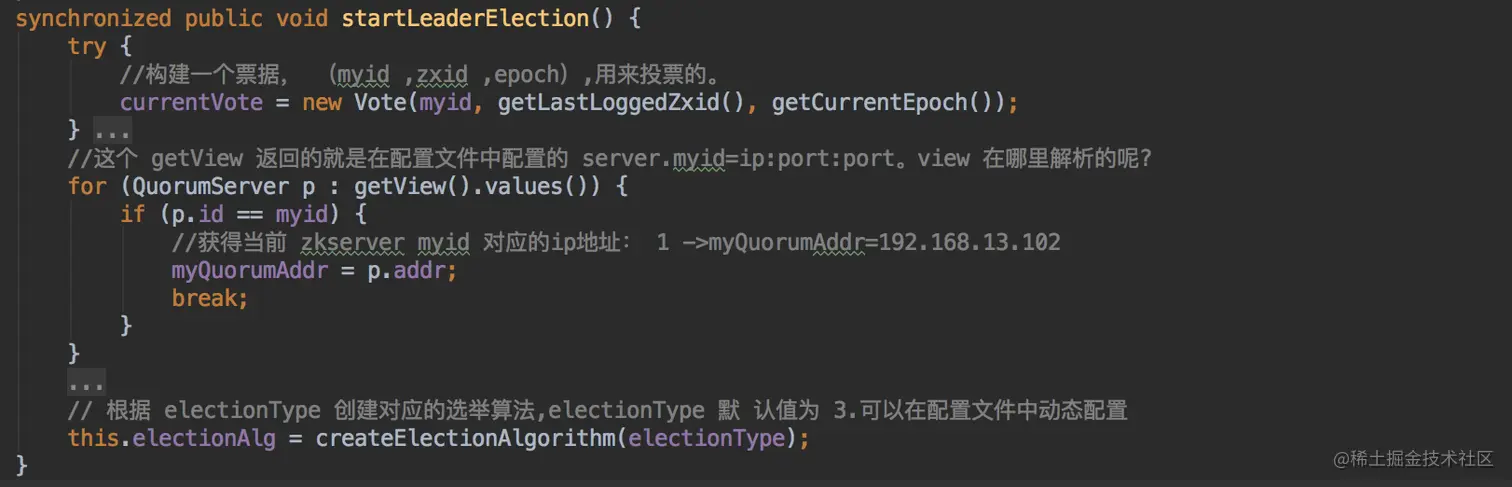

QuorumPeer.startLeaderElection()


leader选举的方法：

  1. 构建当前票据
  2. 获取当前zkServer中的myid对应的ip地址
  3. 创建选举算法

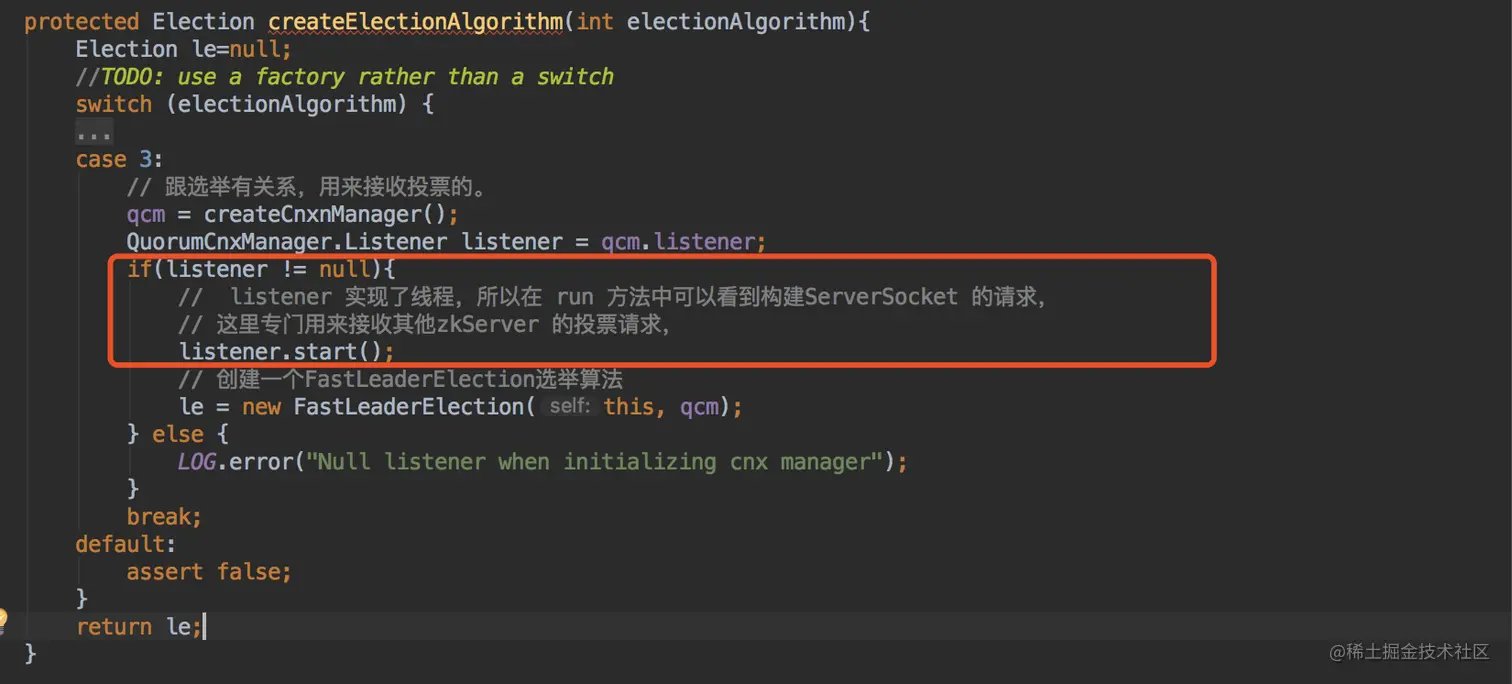

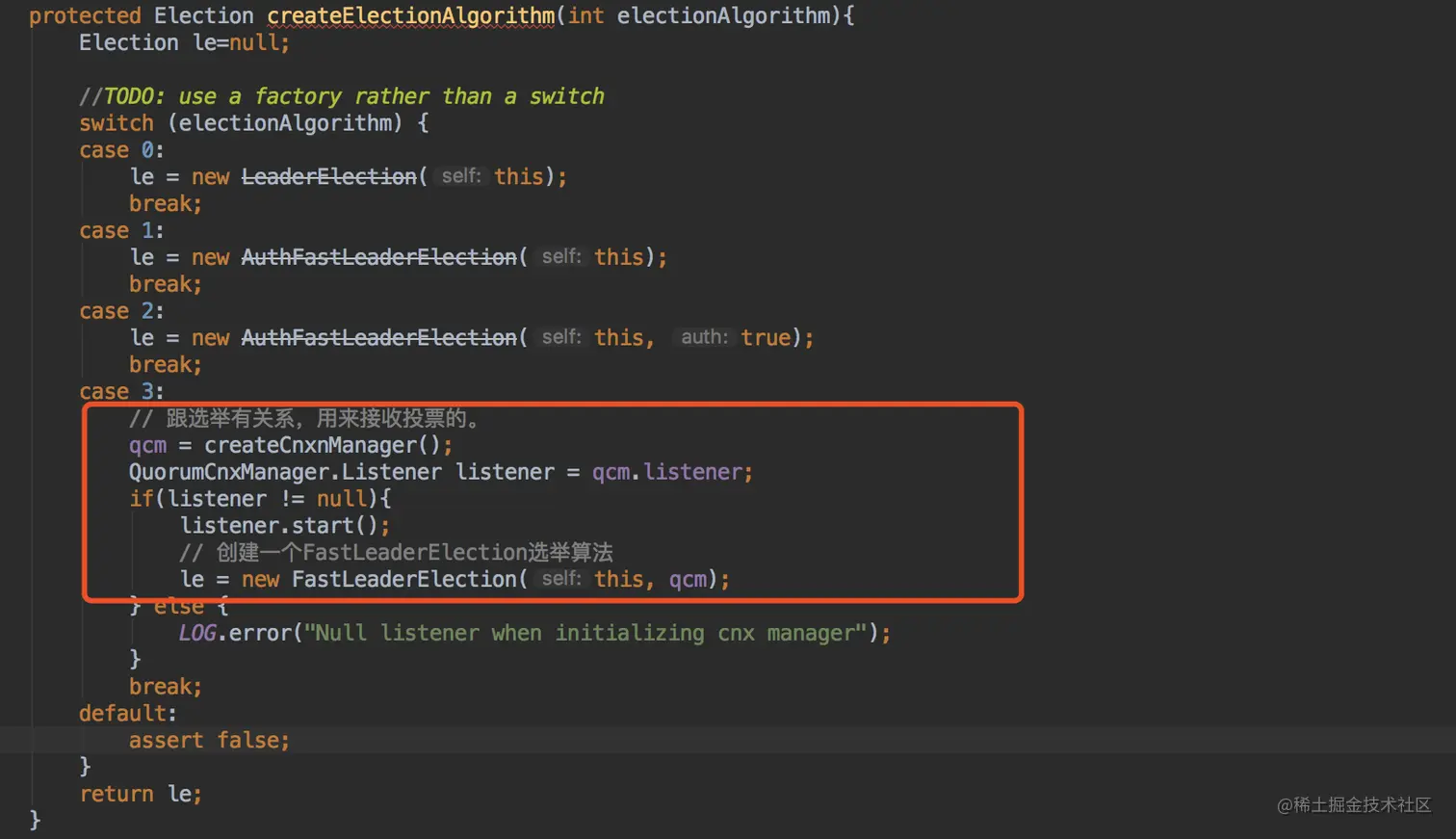

quorumPeer. createElectionAlgorithm()


根据对应的标识创建选举算法。

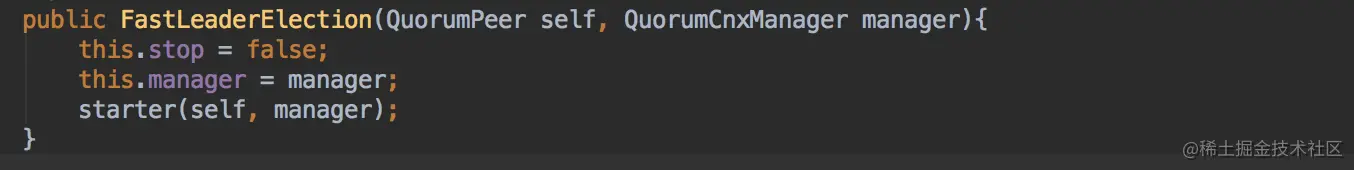

FastLeaderElection


初始化FastLeaderElection，QuorumCnxManager是一个很核心的对象，用来实现领导选举中的网络连接管理功能，这个后面会用到。

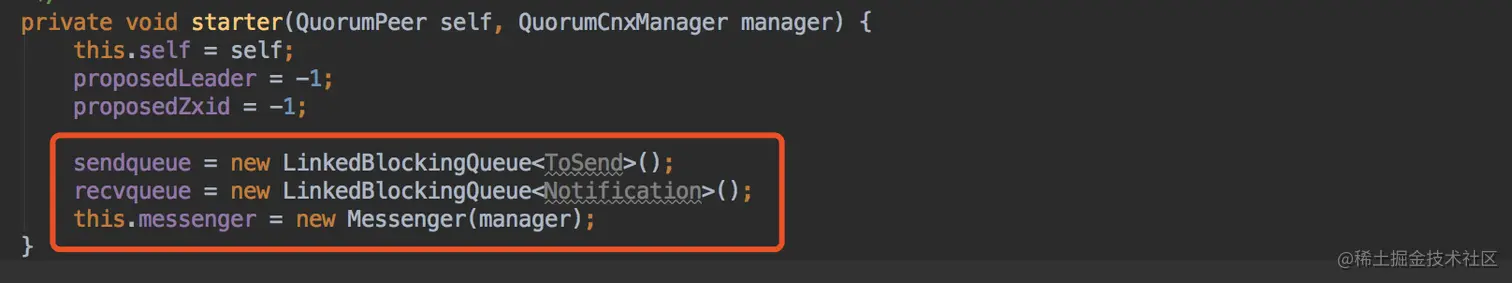

FastLeaderElection. starter()

image.png starter()方法里面，设置了一些成员属性，并且构建了两个阻塞队列，分是sendQueue和recvqueue。并且实例化了一个Messager。

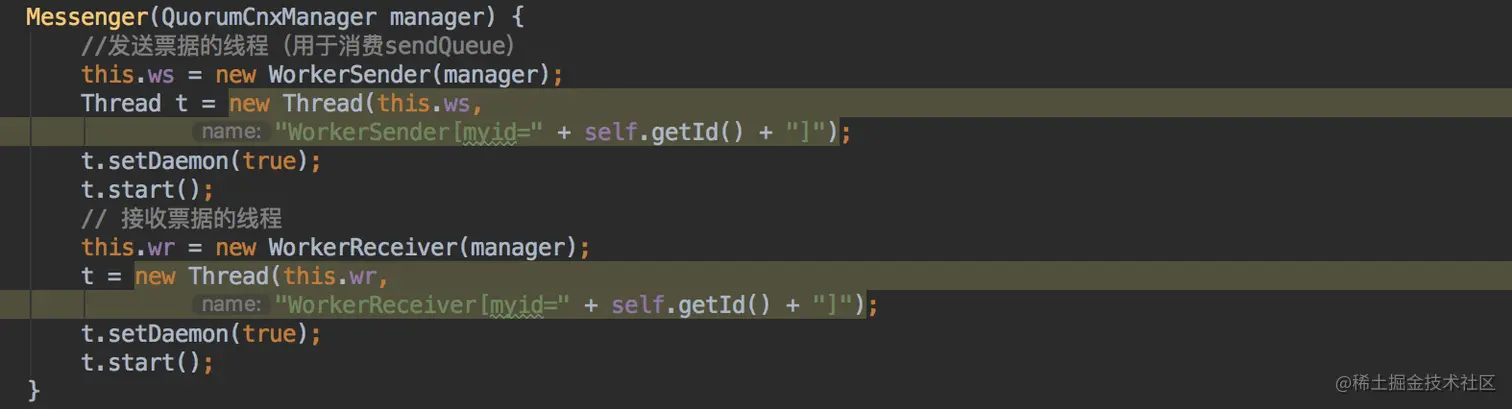

Messenger


在Messenger里面构建了两个线程，一个是WorkerSender，一个WorkerReceiver。 这两个线程是分别用来发送和接收消息的线程。具做什么，暂时先不分析。

小结

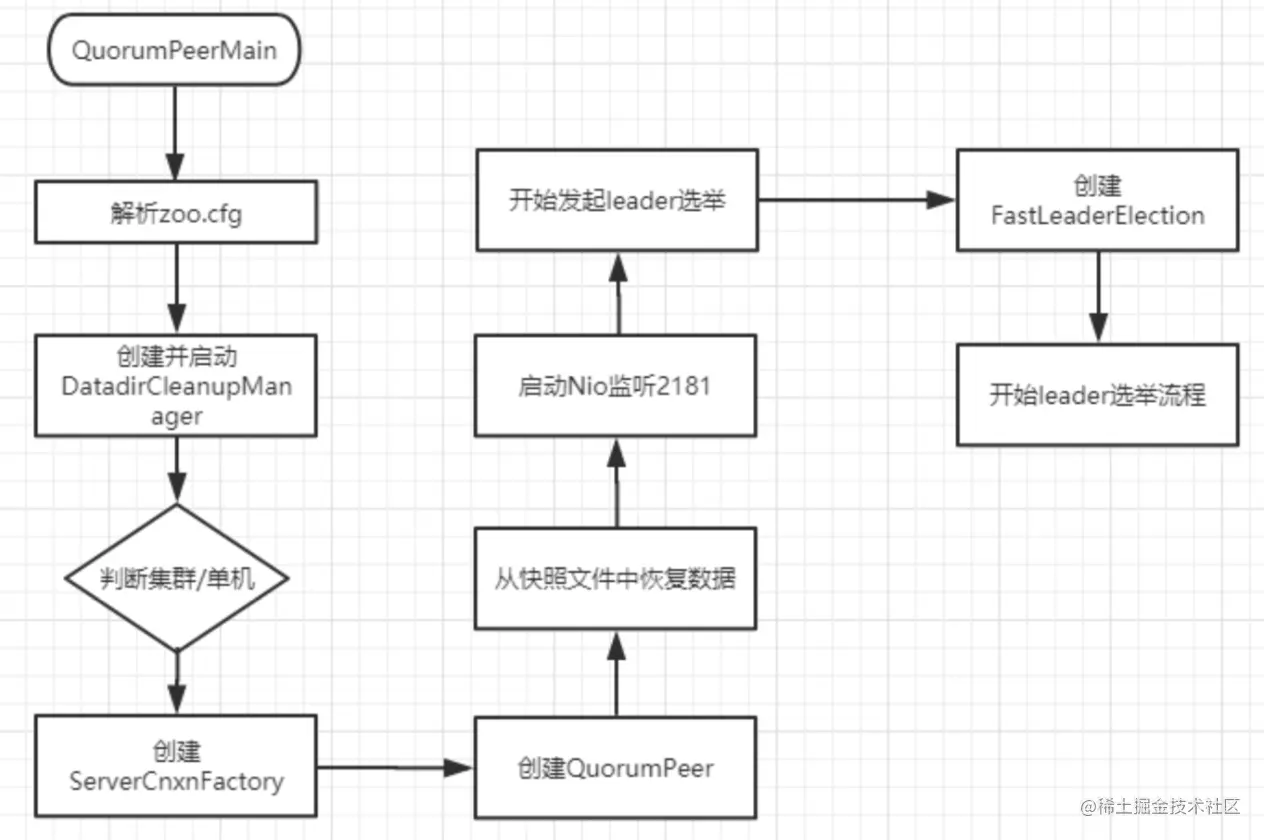

分析到这里，先做一个简单的总结，通过一个流程图把前面部分串联起来。


ZkServer服务启动的逻辑

在讲leader选举的时候，有一个cnxnFactory.start()方法来启动zk服务，这块具体做了什么呢?我们来分析看看:

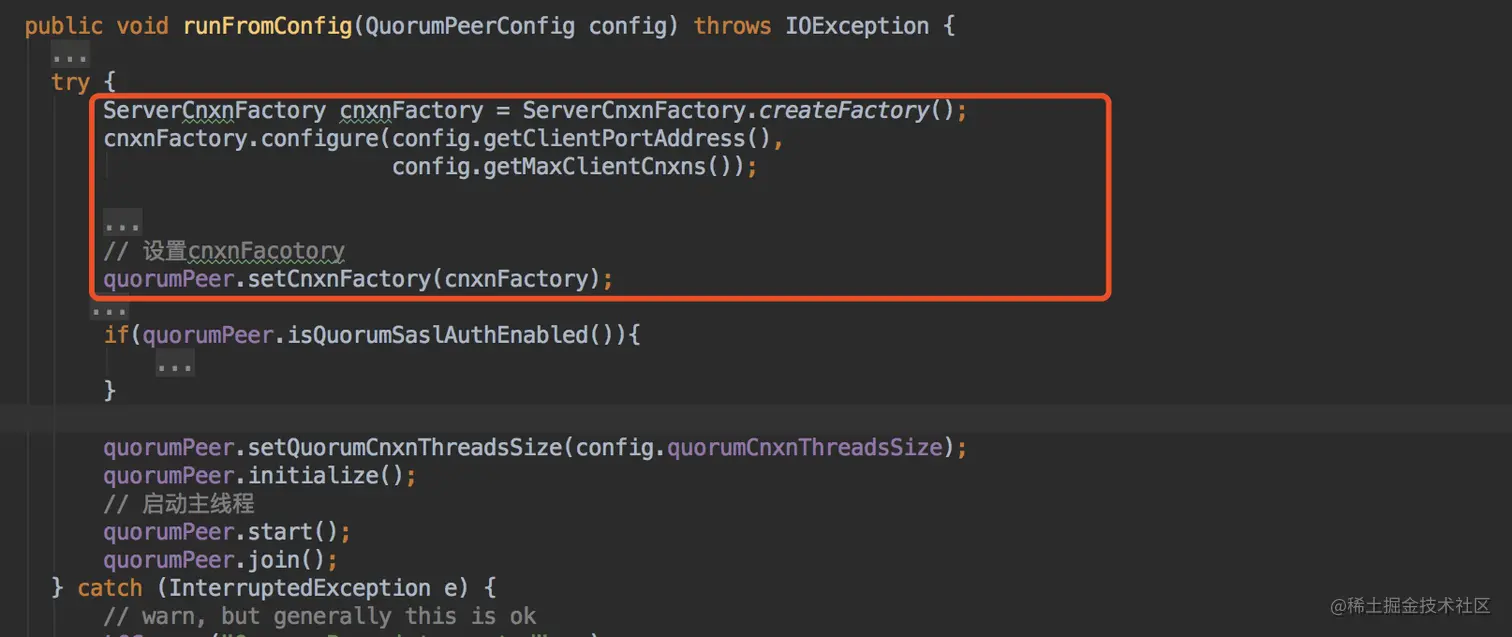

在runFromConfig中，有构建了一个ServerCnxnFactory。

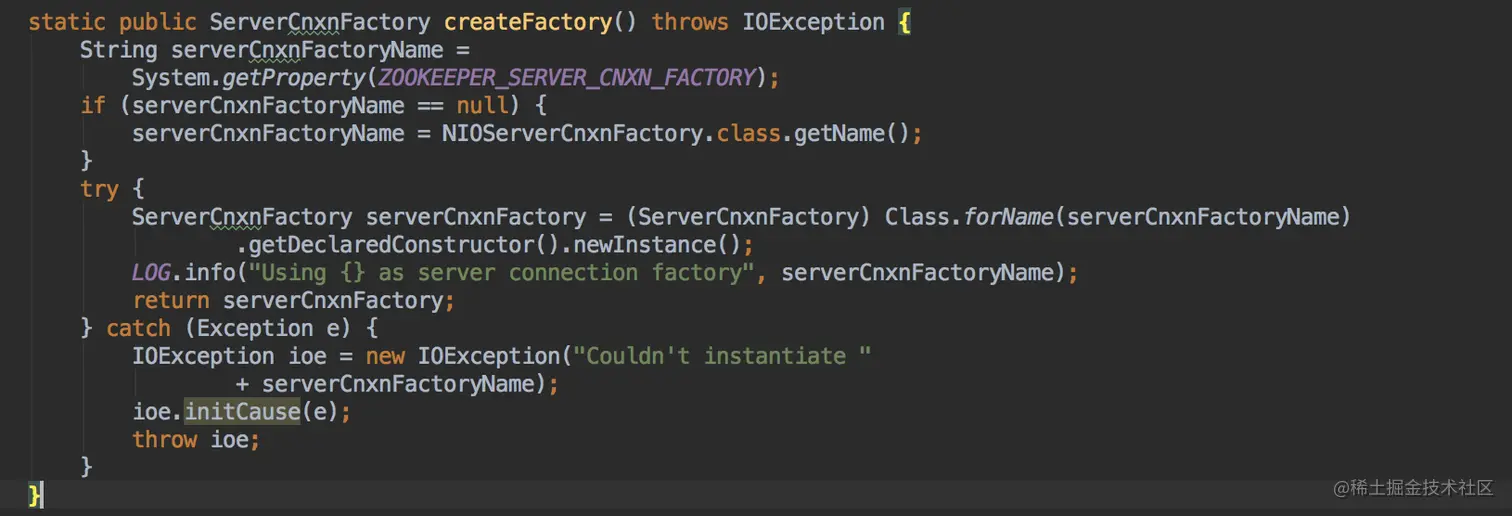

ServerCnxnFactory.createFactory()


这个方法里面是根据 ZOOKEEPER_SERVER_CNXN_FACTORY来决定创建NIO server还是Netty Server，而默认情况下，应该是创建一个NIOServerCnxnFactory。

QuorumPeer.start()


我们再回到QuorumPeer.start()方法中，cnxnFactory.start()，应会调用NIOServerCnxnFactory这个类去启动一个线程。

NIOServerCnxnFactory.start()

这里通过thread.start()启动一个线程，那thread是一个什么对象呢?

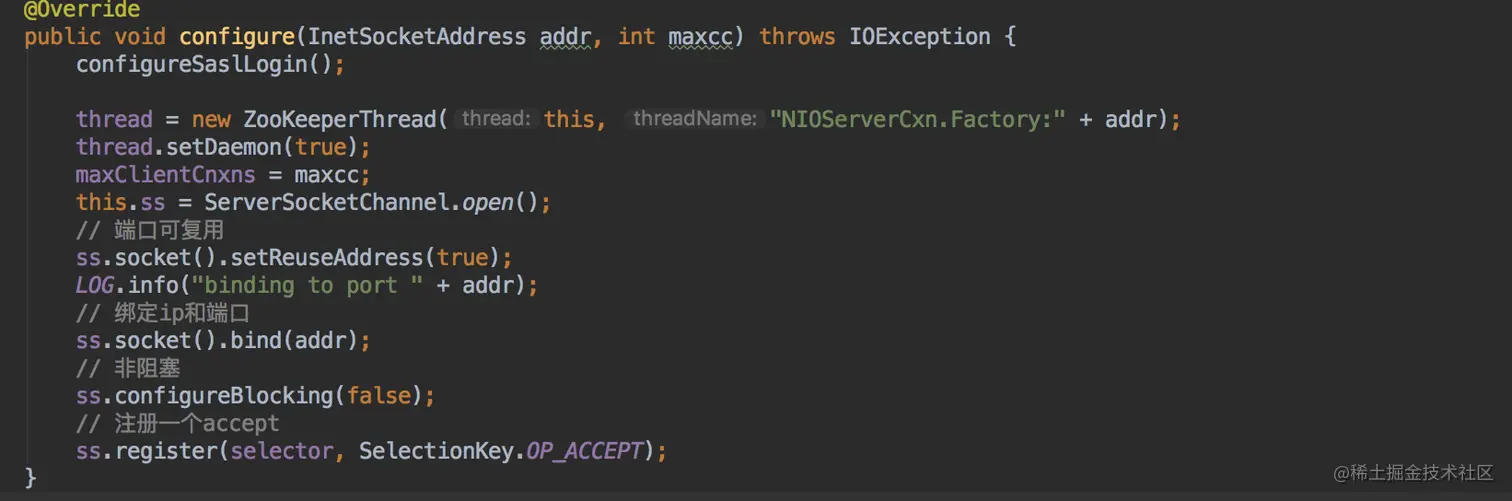

NIOServerCnxnFactory.configure()


thread其实构建的是一个zookeeperThread线程，并且线程的参数为this， 表示当前 NIOServerCnxnFactory也是实现了线程的类，那么它必须要重写run()方法。

到此，NIOServer的初始化以及启动过程就完成了。并且对2181的这个 端口进行监听。一旦发现有请求进来，就执行相应的处理即可。这块后续在分析数据同步的时候再做详细了解。

选举流程分析

image.png 前面分析这么多，还没有正式分析到leader选举的核心流程，前期准工作做好了以后，接下来就开始正式分析 leader选举的过程。

很明显，super.start()表示当前类QuorumPeer继承了线程，线程必须重写run()方法，所以我们可以在 QuorumPeer中找到一个 run()方法。

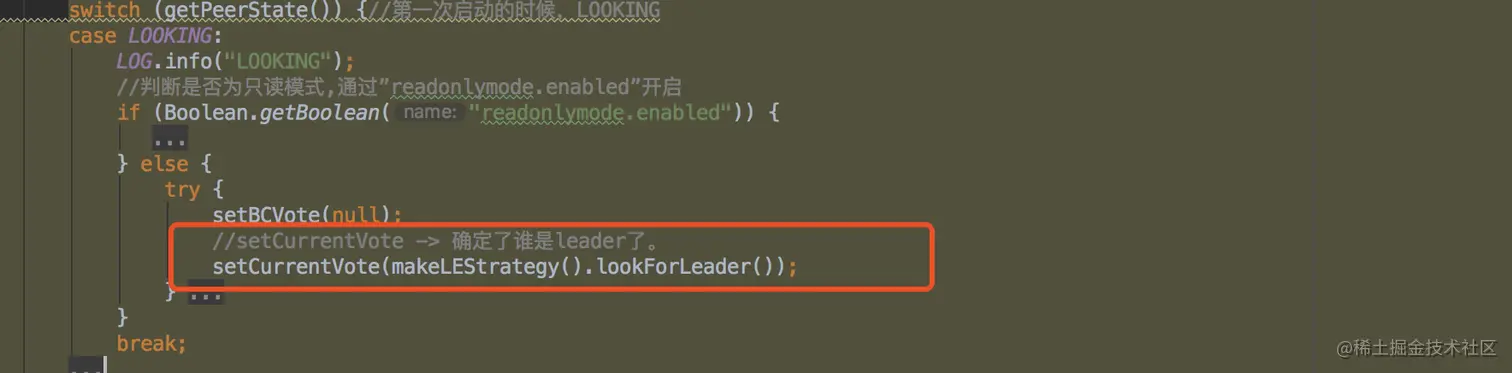

QuorumPeer.run()


PeerState有几种状态，分别是：

  1. LOOKING，竞选状态。
  2. FOLLOWING，随从状态，同步leader状态，参与投票。
  3. OBSERVING，观察状态,同步leader状态，不参与投票。
  4. LEADING，领导者状态。

对于选举来说，默认都是LOOKING状态，只有LOOKING状态才会去执行选举算法。每个服务器在启动时都会选择 自己做为领导，然后将投票信息发送出去，循环一直到选举出领导为止。

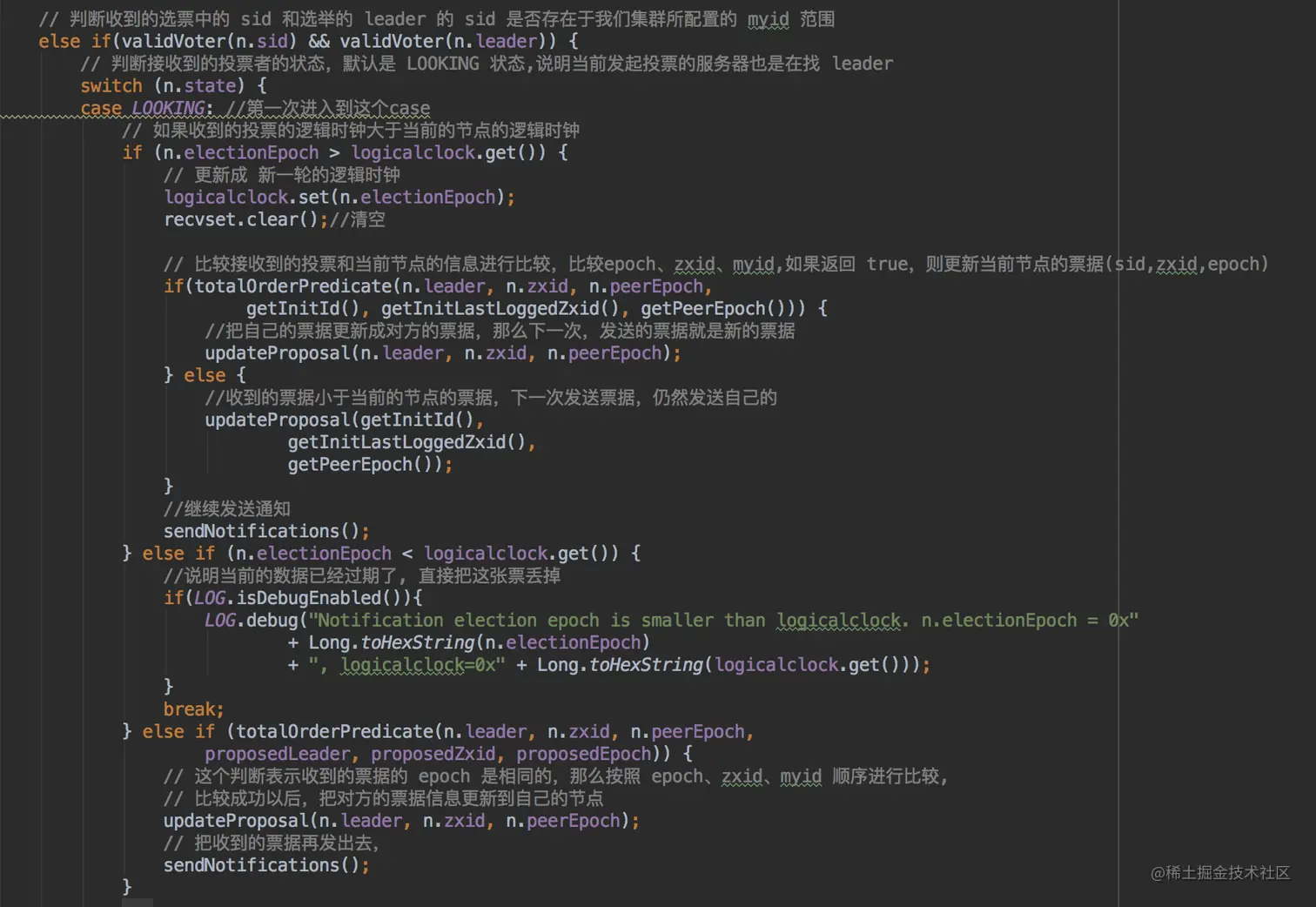

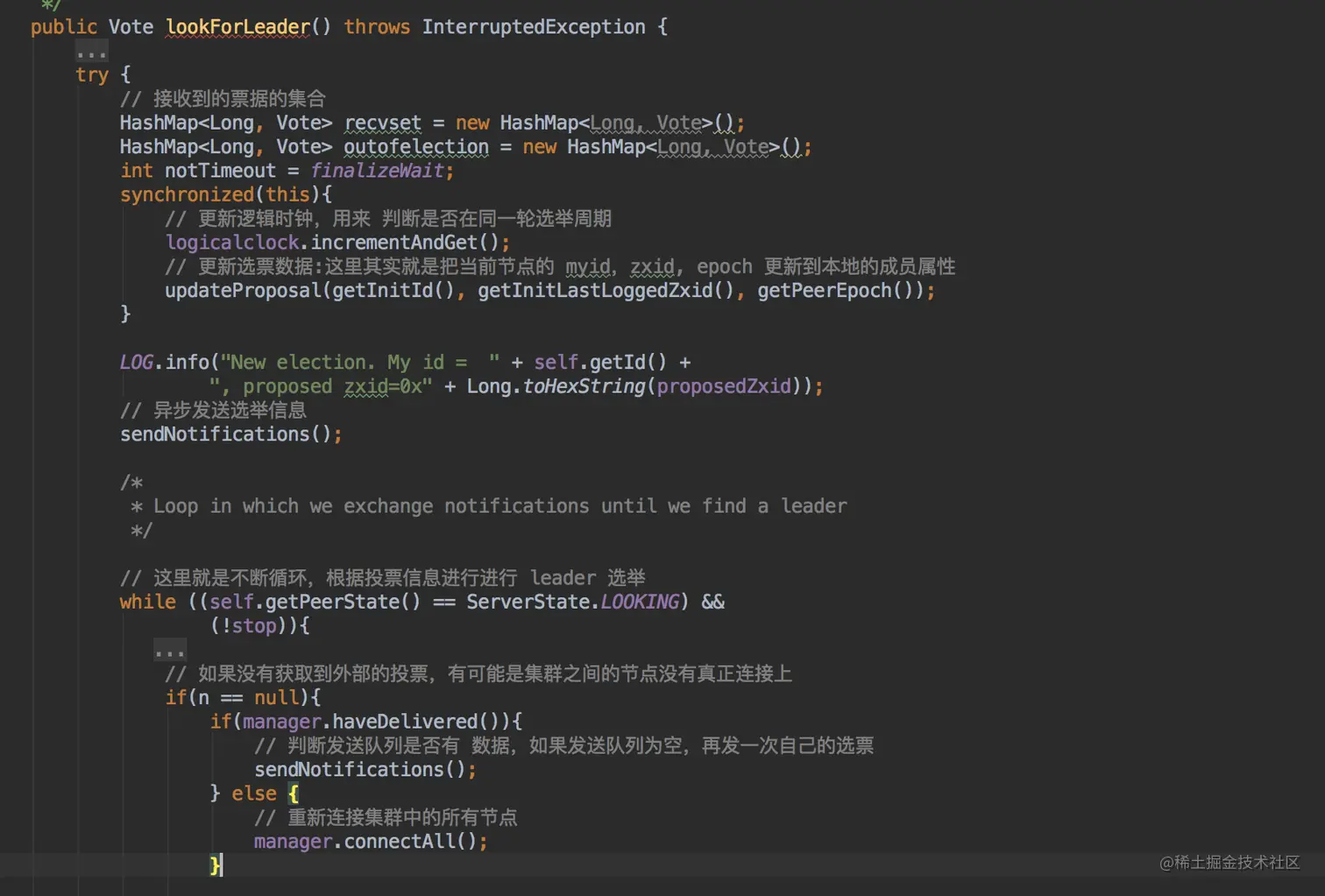

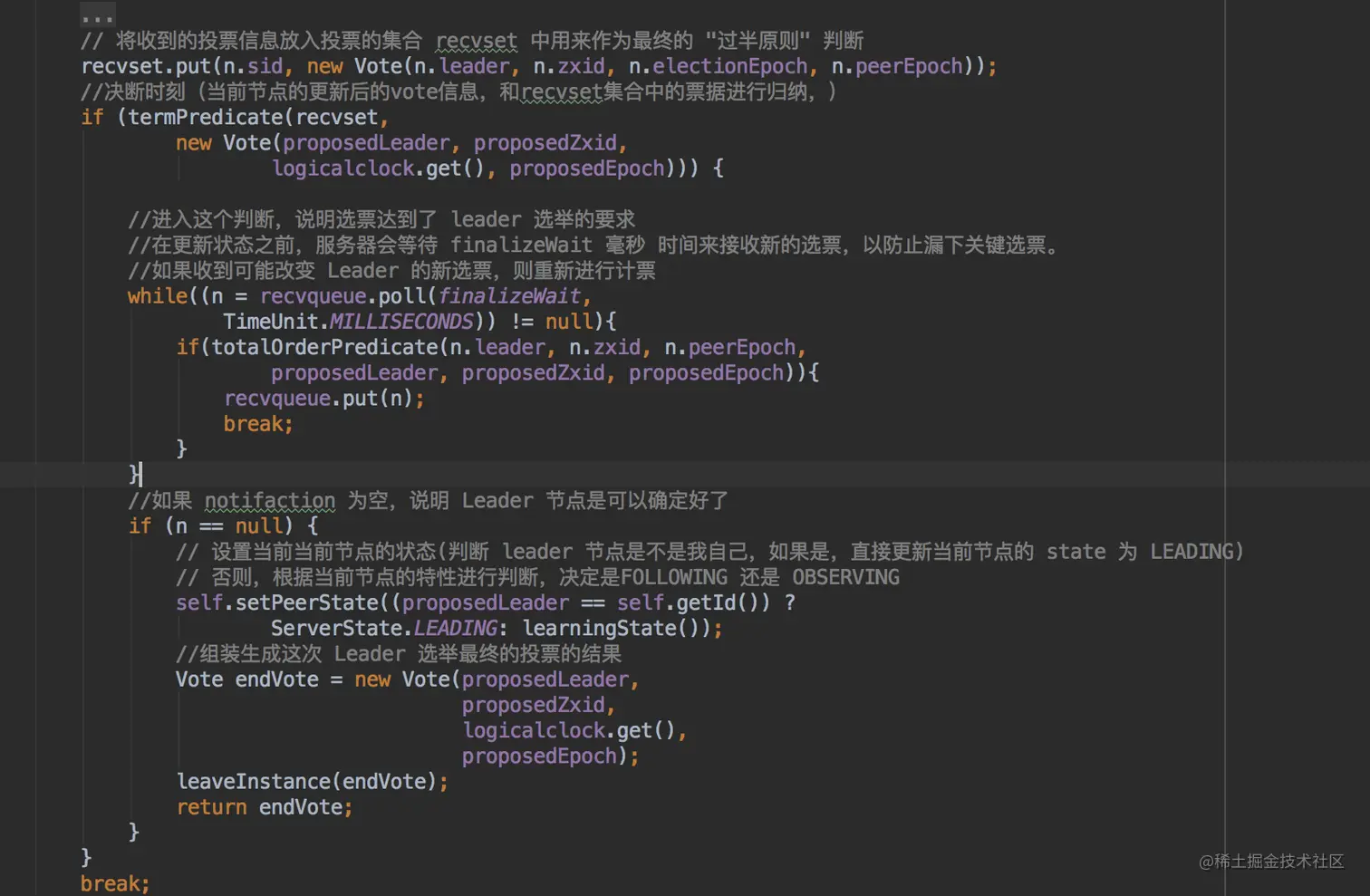

FastLeaderElection.lookForLeader()

leader选举核心代码。

image.png image.png image.png

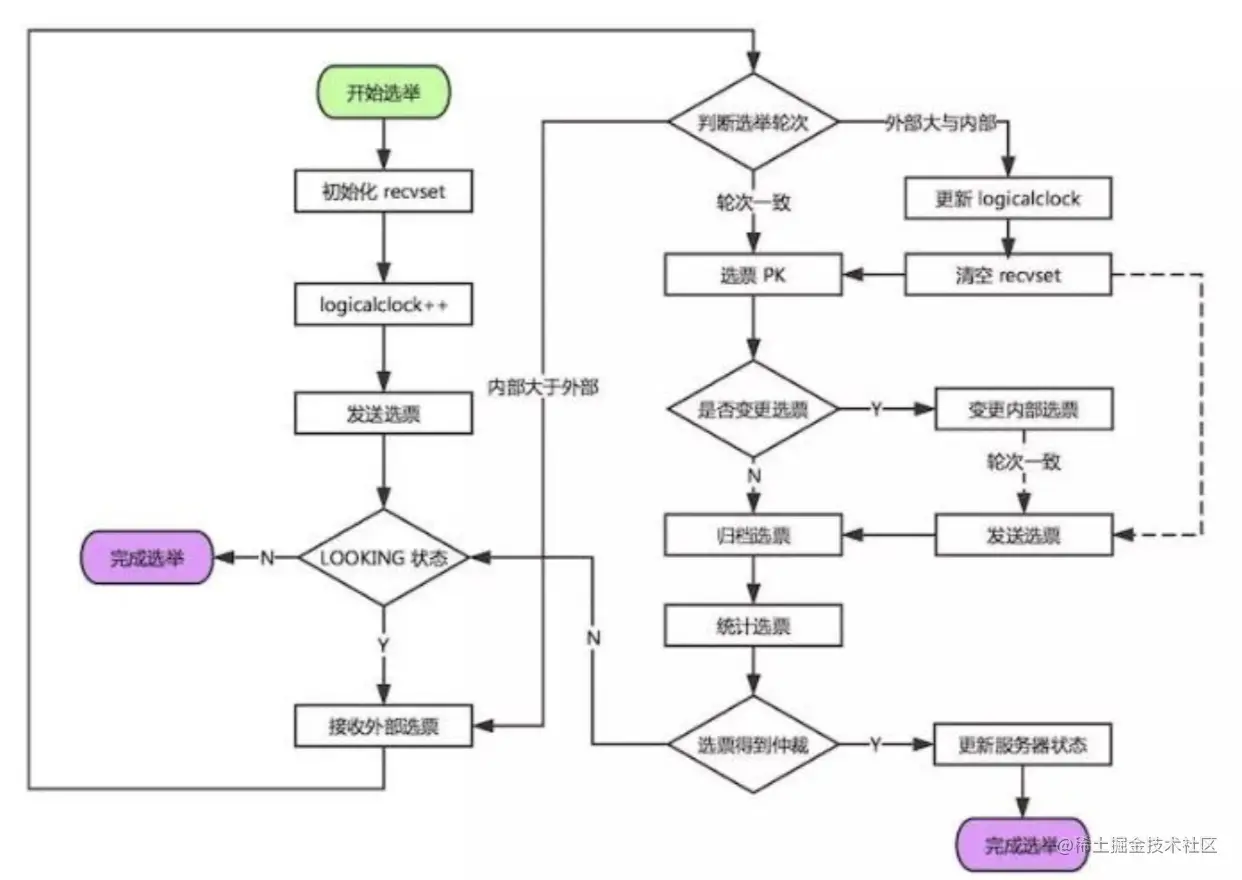

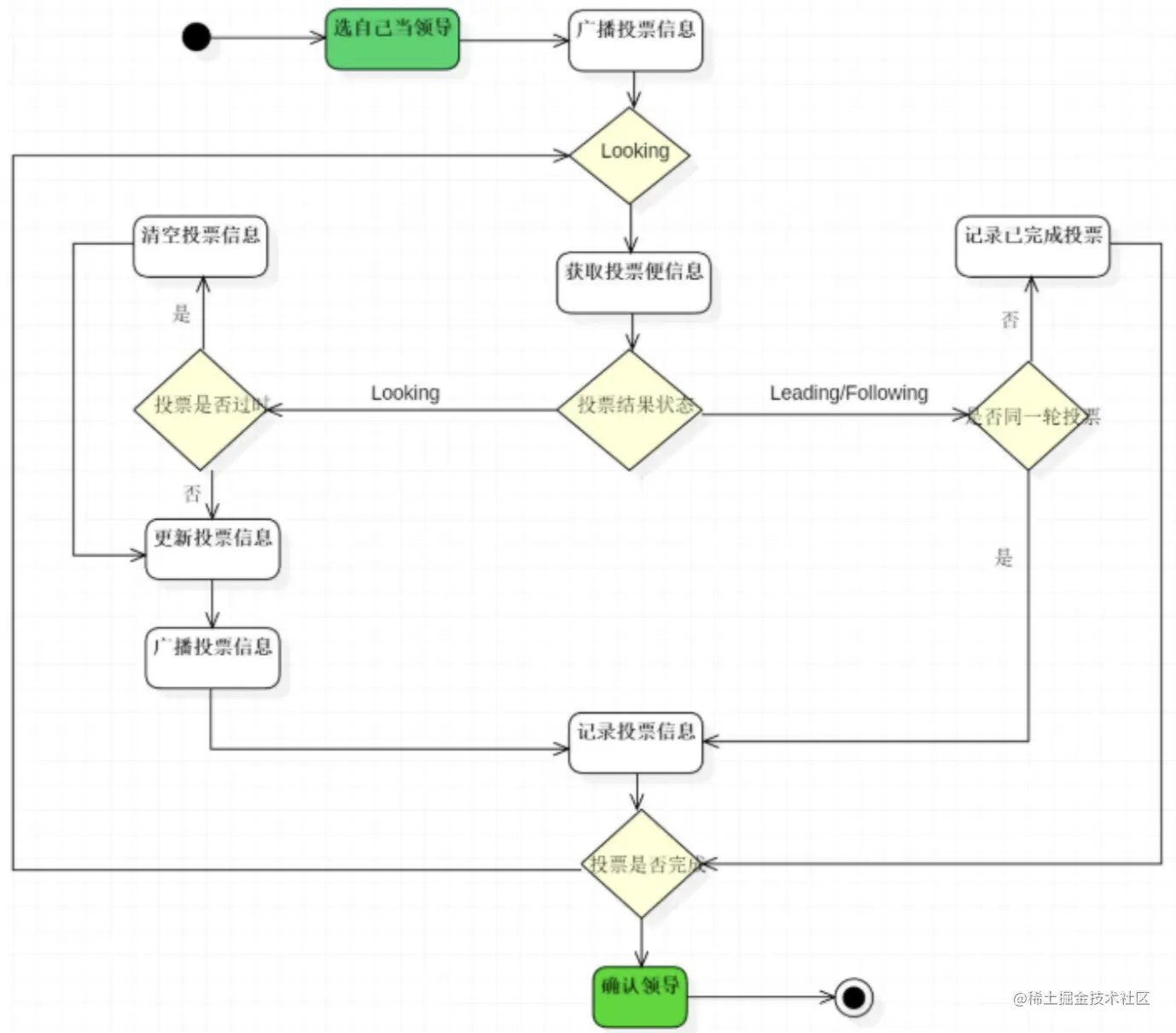

投票处理的流程图

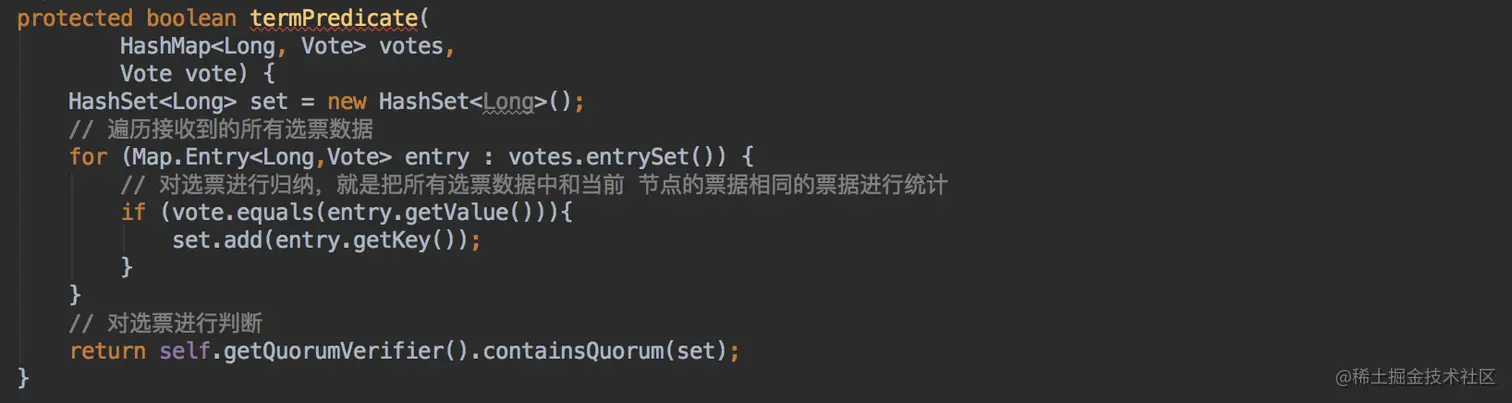

FastLeaderElection.termPredicate()

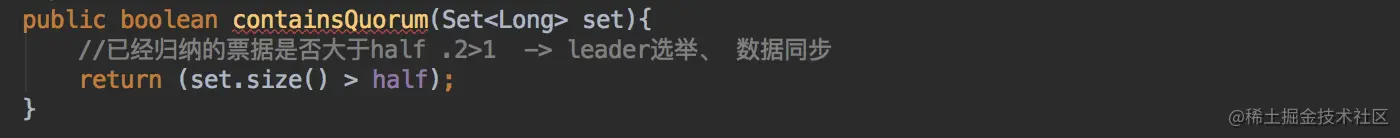

QuorumMaj. containsQuorum()


判断当前节点的票数是否是大于一半，默认采用QuorumMaj来实现。

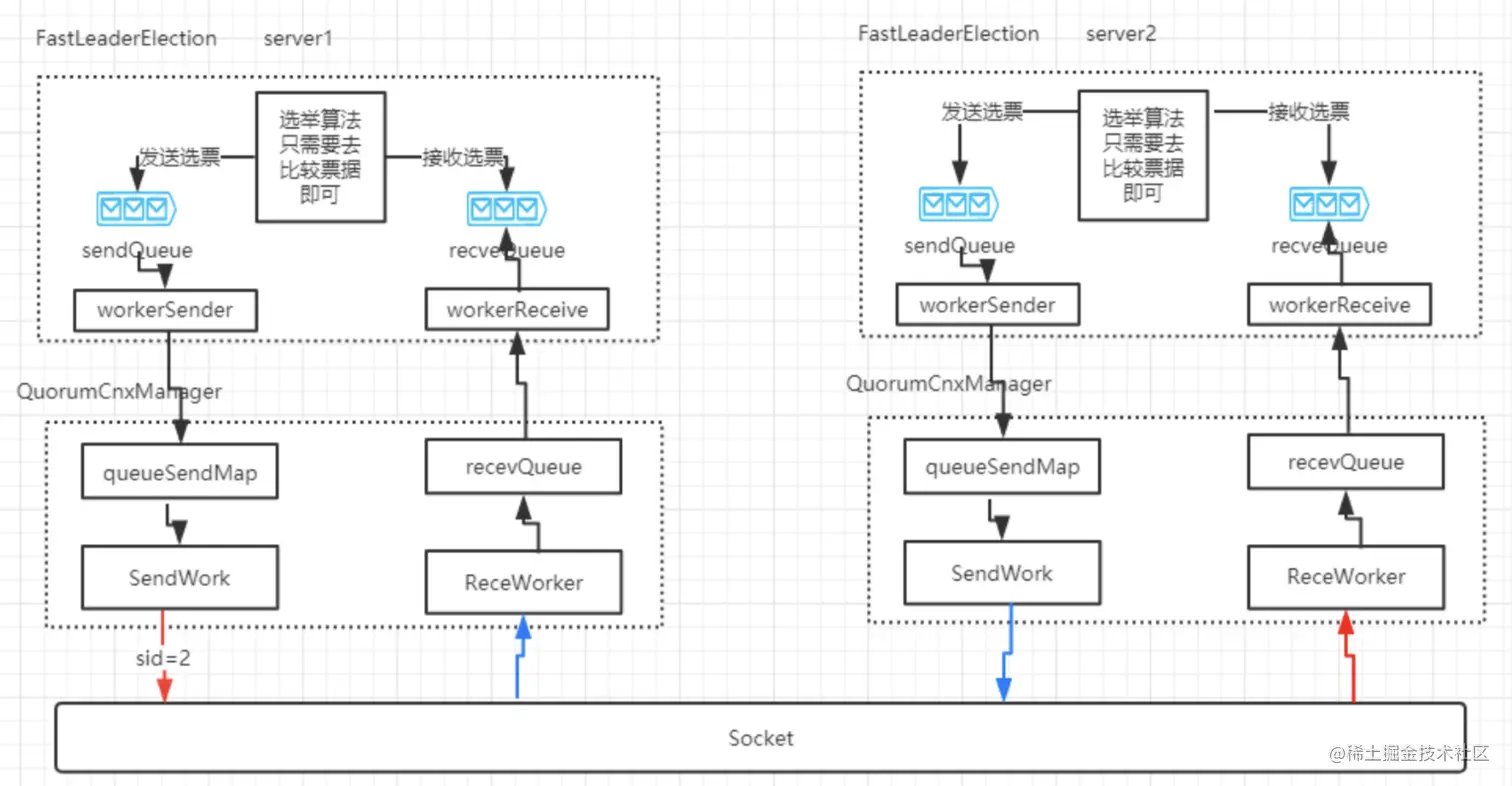

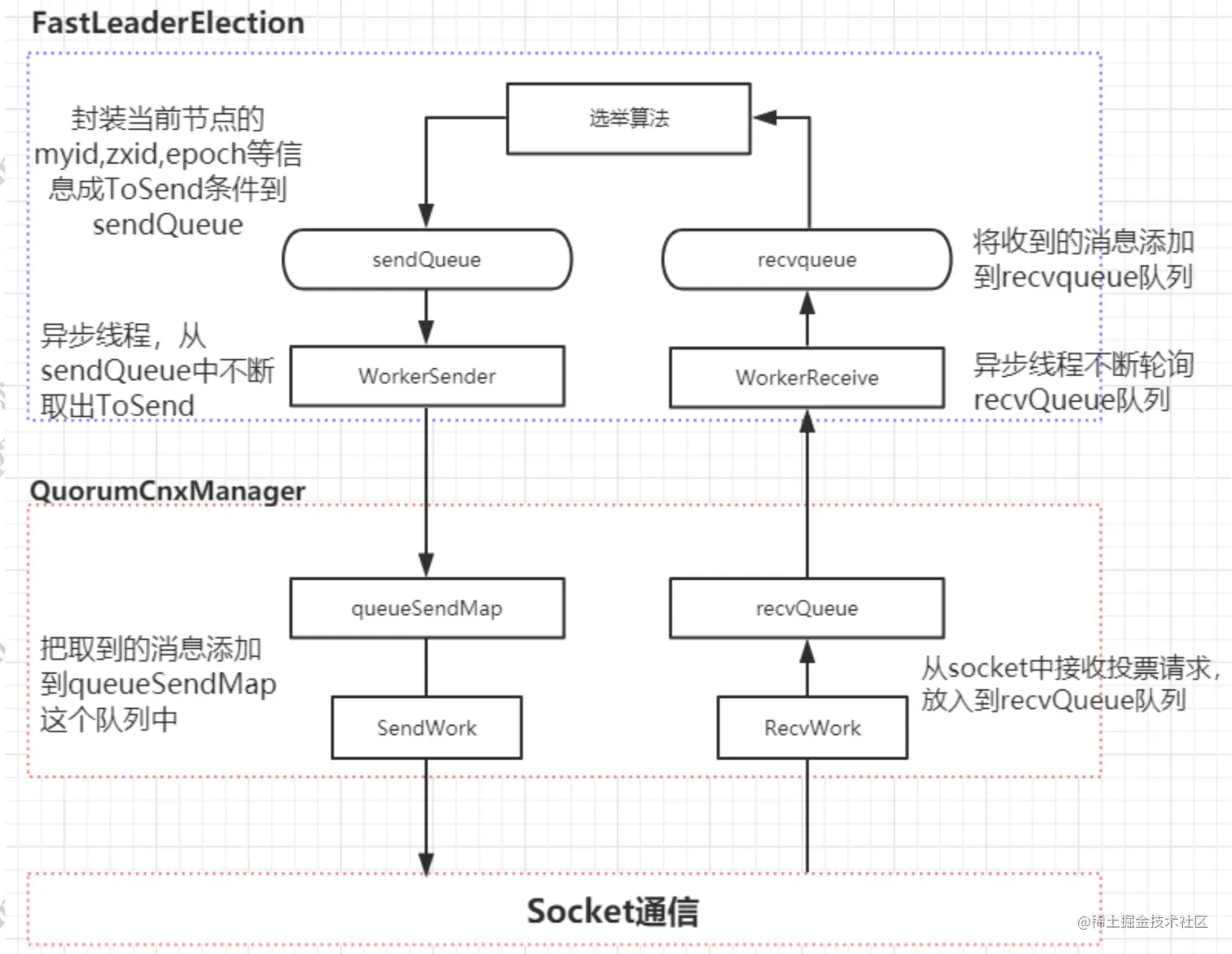

投票的网络通信流程



通信过程源码分析

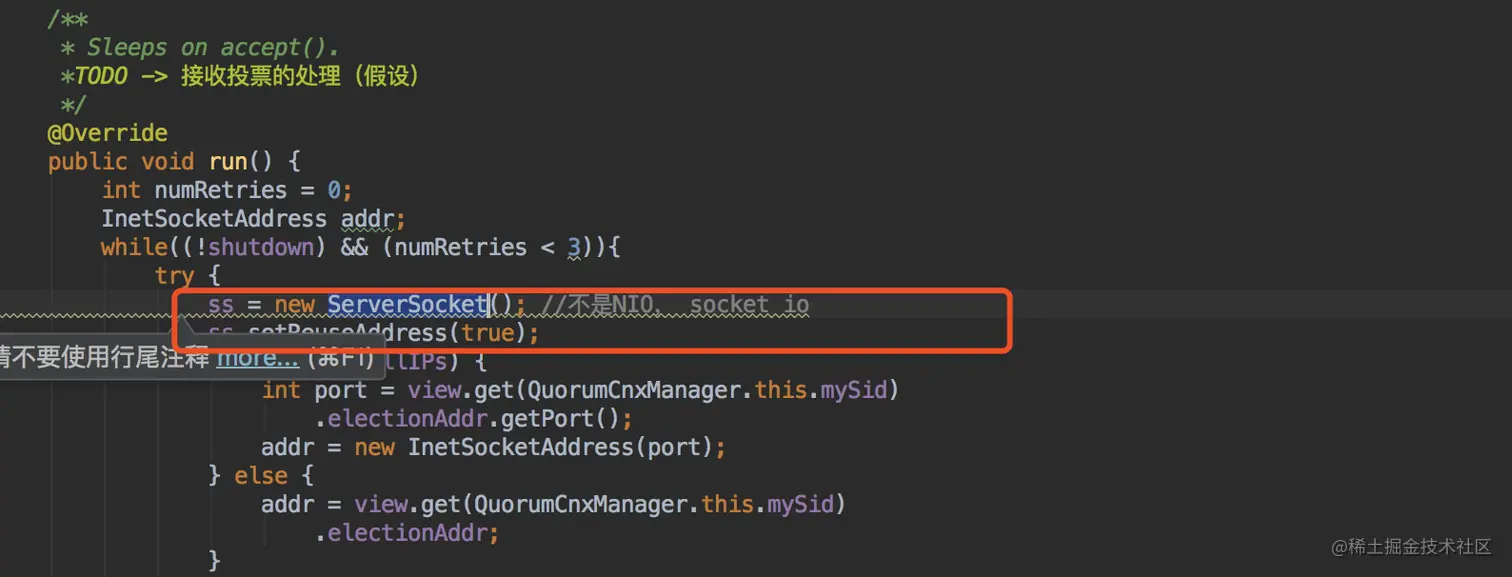

每个 zk 服务启动后创建 socket 监听


run()方法里面就是创建socket监听。

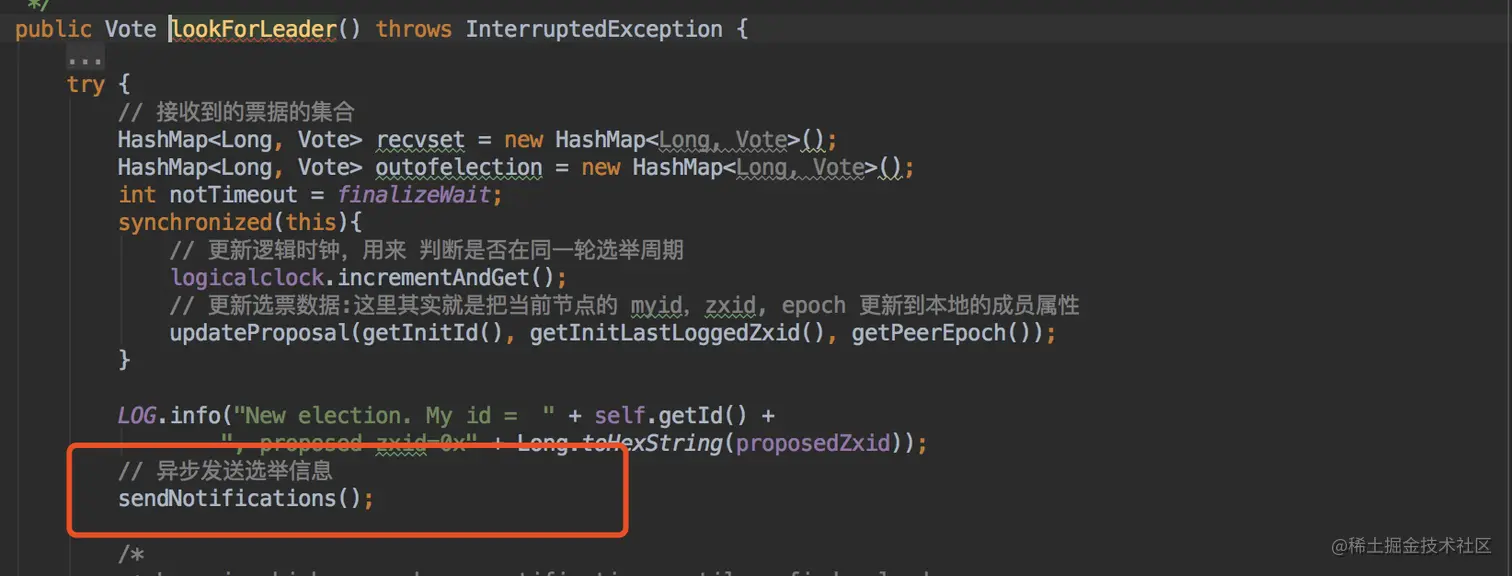

FastLeaderElection.lookForLeader

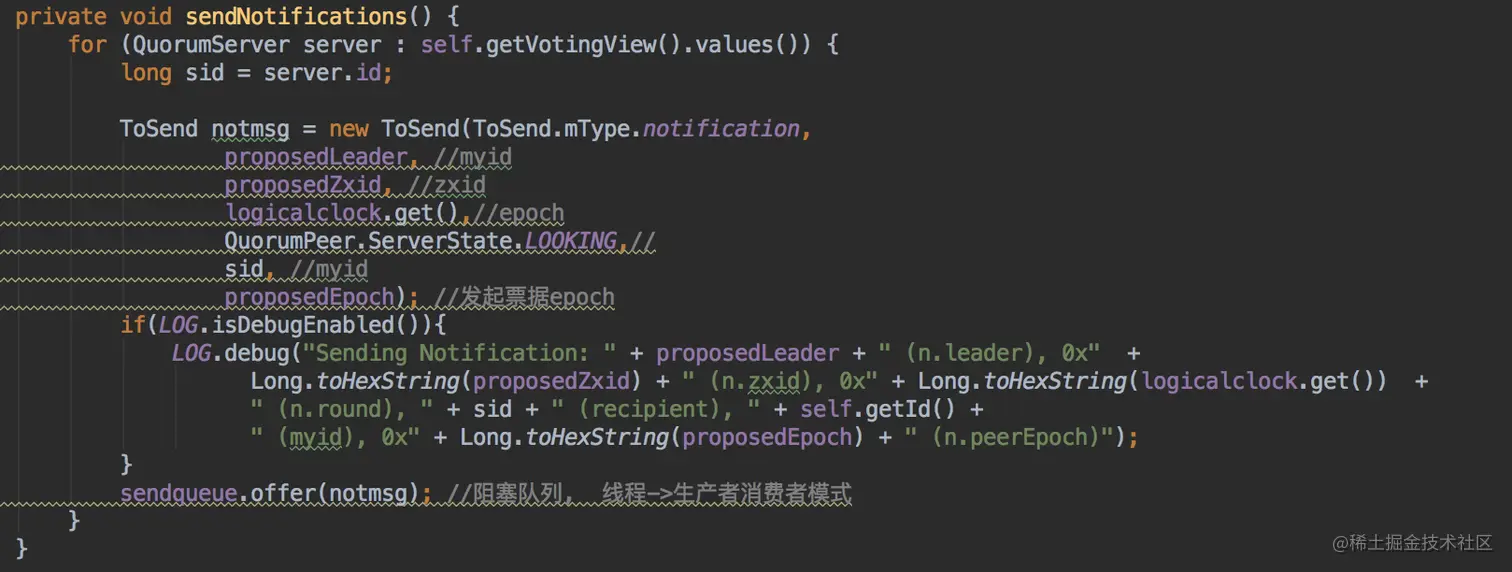

这个方法在前面分析过，里面会调用 sendNotifications 来发送投票请求：



FastLeaderElection.sendqueue

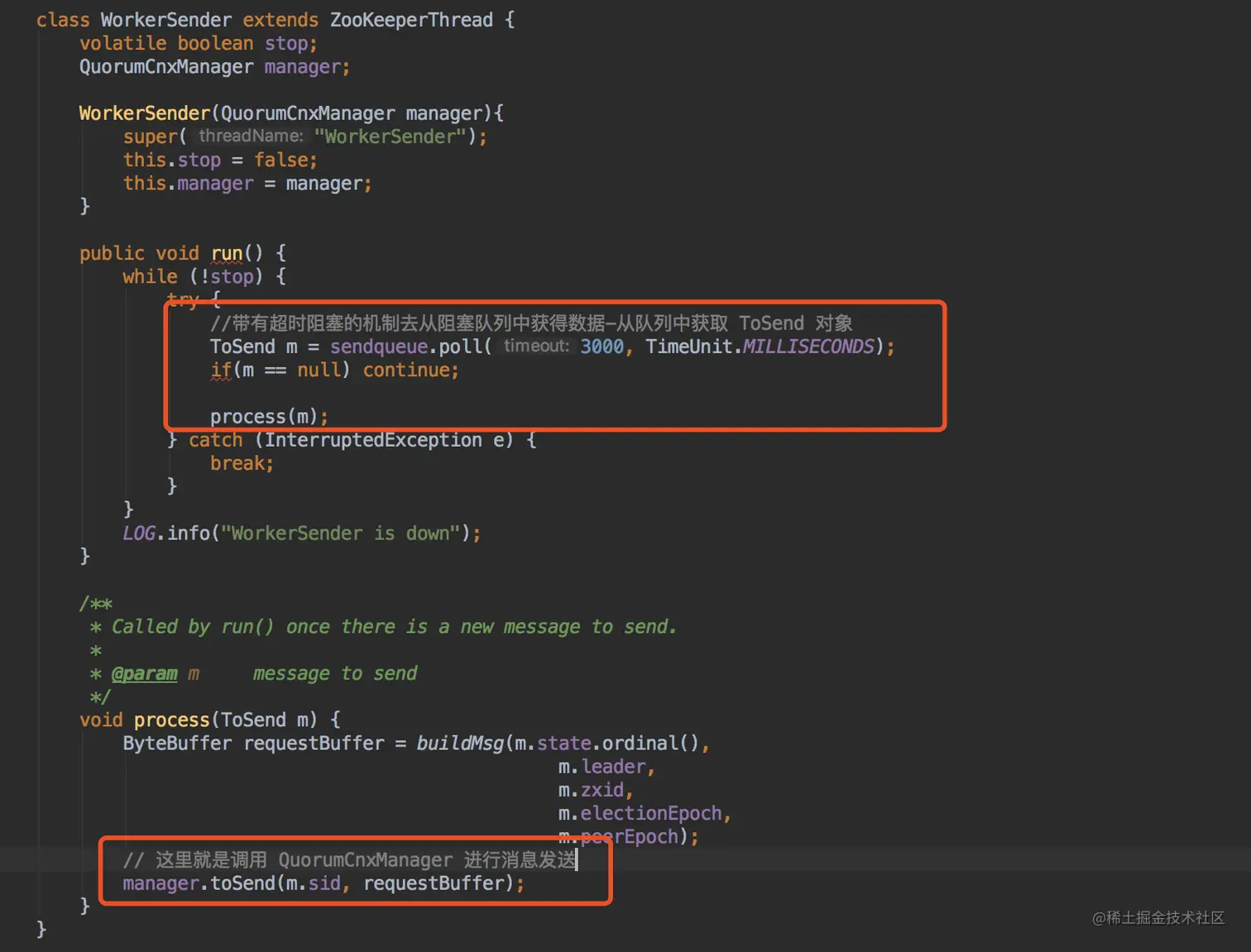

sendQueue这个队列的数据，是通过WorkerSender来进行获取并发的。而这个WorkerSender线程，在构建 fastLeaderElection时，会启动。

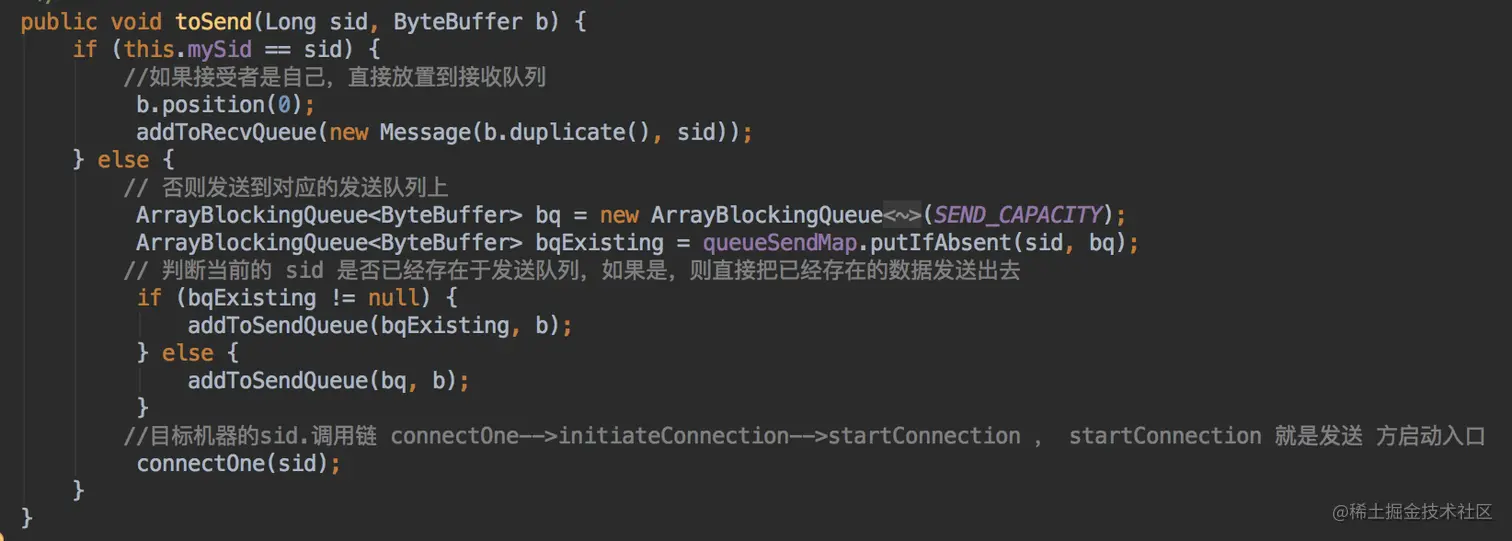

QuorumCnxManager.toSend


startConnection

SendWorker会监听对应sid的阻塞队列，启动的时候回如果队列为空时会重新发送一次最前最后的消息，以防上一次处理是服务器异常退出，造成上一条消息未处理成功;然后就是不停监听队里，发现有消息时调用send()方法RecvWorker:RecvWorker不停监听socket的inputstream，读取消息放 到消息接收队列中,消息放入队列中，qcm的流程就完毕了。

leader选举完成之后的处理逻辑

通过lookForLeader方法选举完成以后，会设置当前节点的PeerState， 要么为Leading、要么就是 FOLLOWING、或者OBSERVING。到这里，只是表示当前的leader选出来了，但是QuorumPeer.run()方法里面还没执行完，我们再回过头看看后续的处理过程。

QuorumPeer.run()

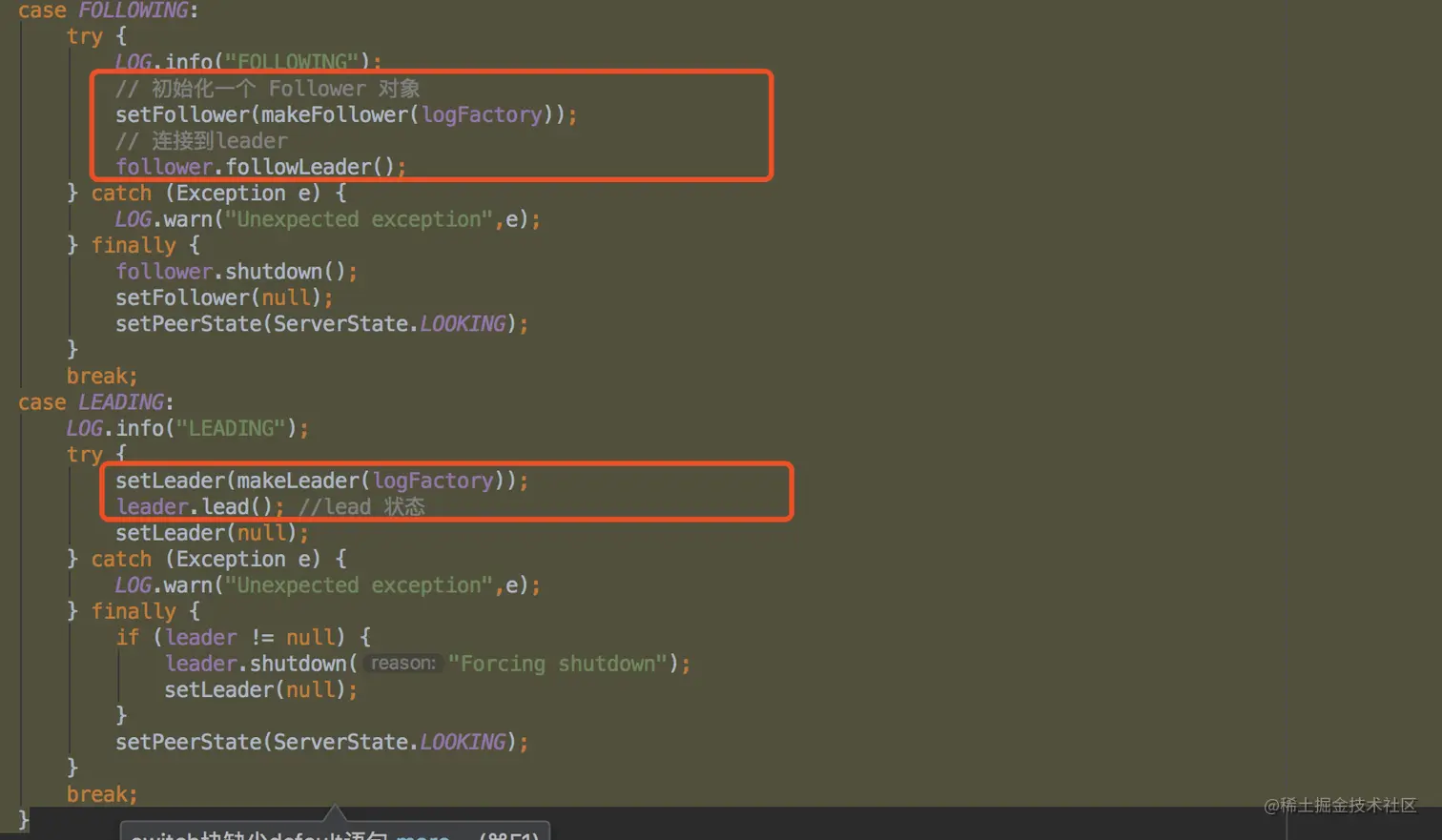

分别来看看case为FOLLOWING和LEADING，会做什么事情:

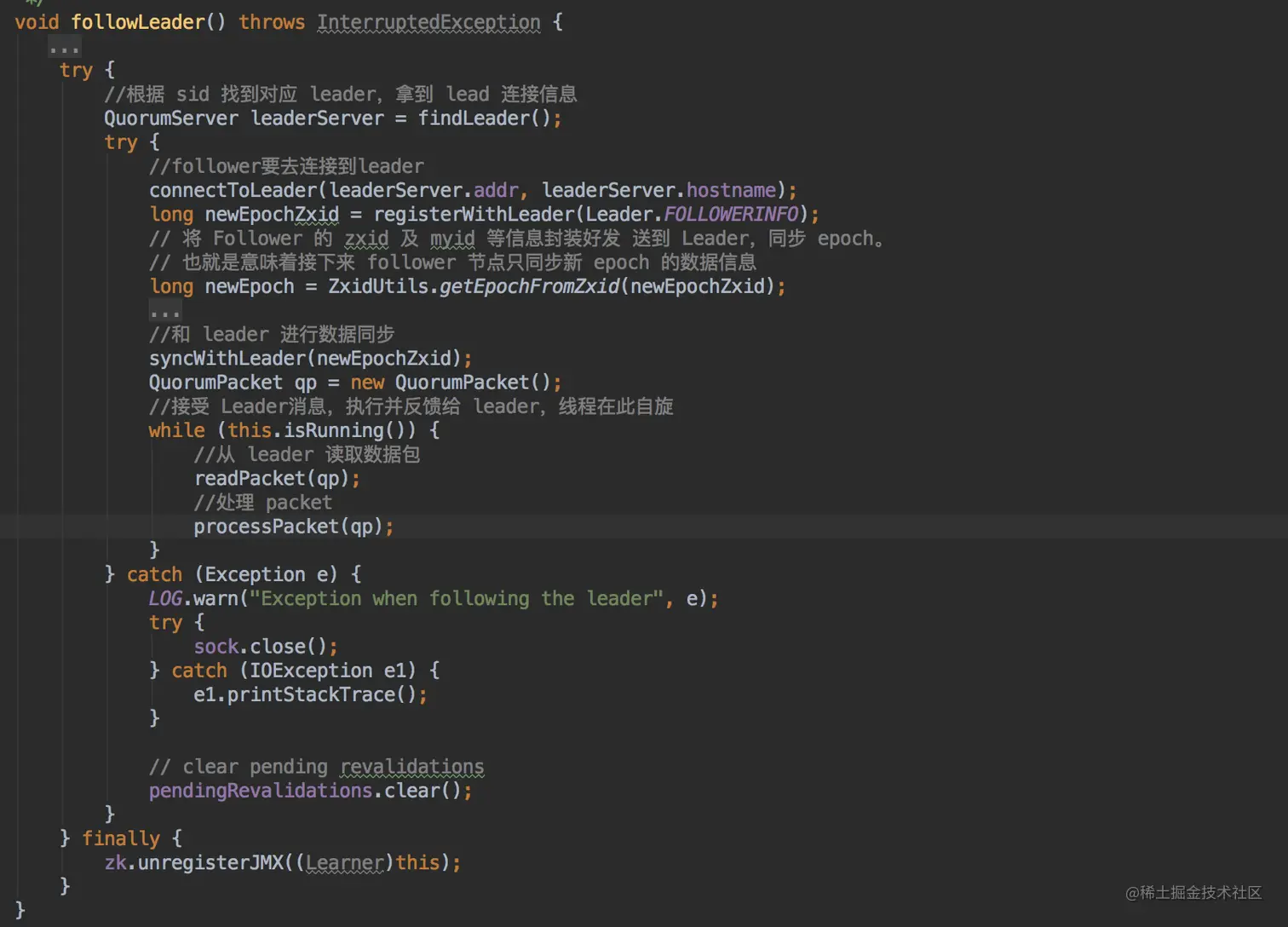

follower.followLeader()


makeLeader

初始化一个Leader对象，构建一个LeaderZookeeperServer，用于表leader节点的请求处理服务。

leader.lead()

在 Leader端, 则通过lead()来处理与Follower的交互。
