【深入浅出IO】IO模型与IO设计模式

奔跑向未来
514 阅读7分钟

操作系统IO模型

Unix下有5种可用的IO模型

Blocking IO（阻塞IO）

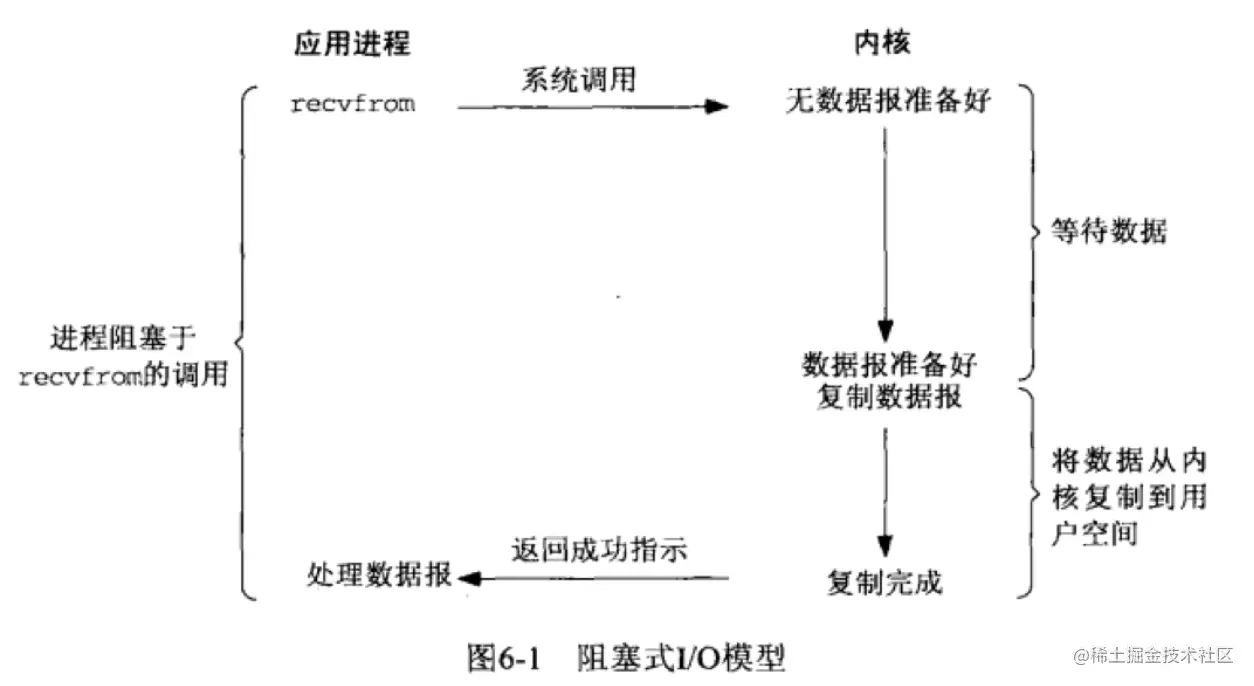

image.png 最常见的IO模型，进行读写时，线程阻塞于IO调用，等待IO完成。

Nonblocking IO（非阻塞IO）

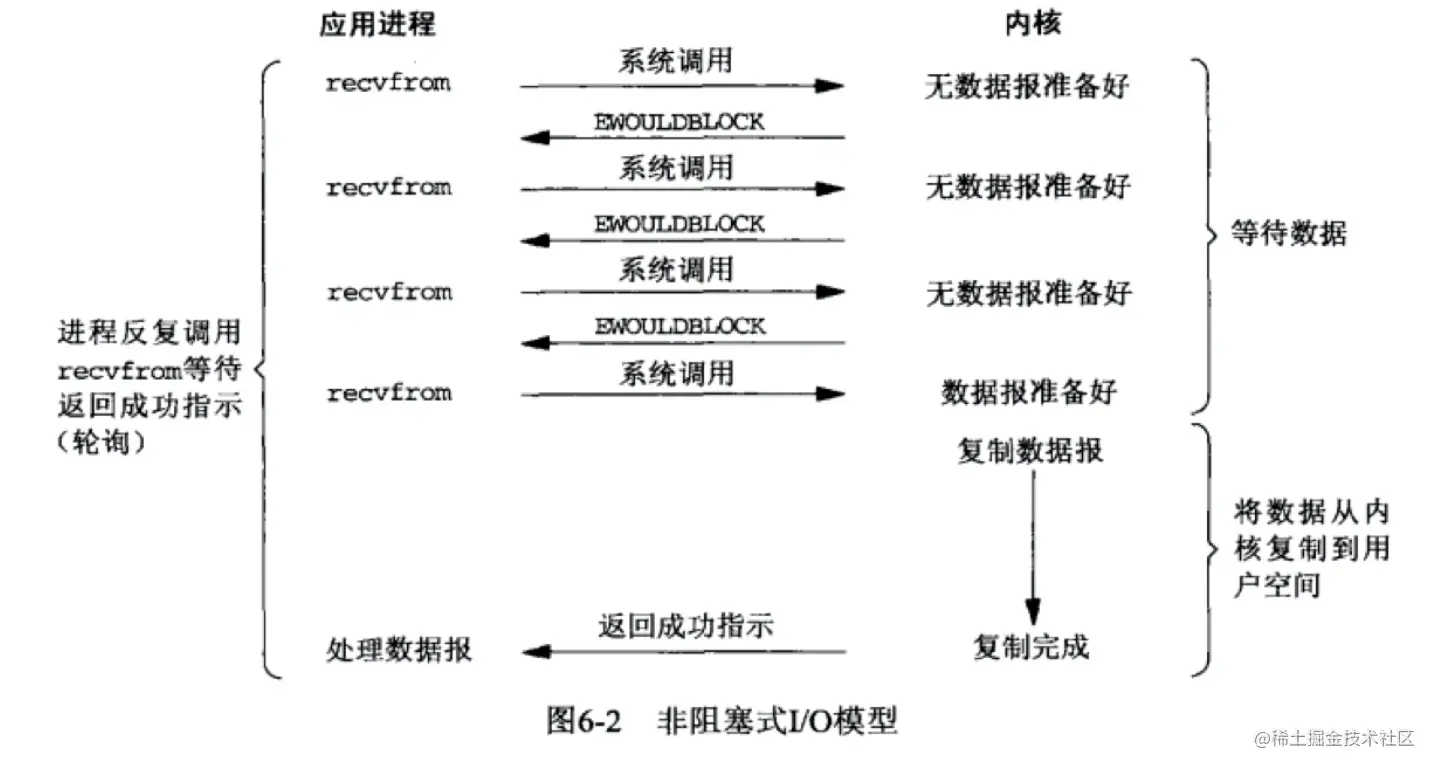

image.png 用户进程发起一个IO操作后，如果没有数据，内核返回一个EWOULDBLOCK错误。

相比于阻塞式的IO，非阻塞IO模型有两个主要的不同点：

  1. 用户进程在发起IO调用后会立即返回，因此用户进程可以去执行其他任务，
  2. 对于IO操作是否就绪，要求用户进程不停轮询。

IO multiplexing （IO多路复用）

在互联网业务中，网络IO是我们主要需要关注的IO场景。不管是阻塞式IO还是非阻塞式IO，都是一个线程负责一个文件描述符的读写，在这种情况下会造成以下问题：

  1. 服务器的最大线程数决定了这台服务器网络IO的并发数。
  2. 文件描述符时而可读，时而可写，时而空闲，大量线程会处于阻塞状态，浪费系统资源。

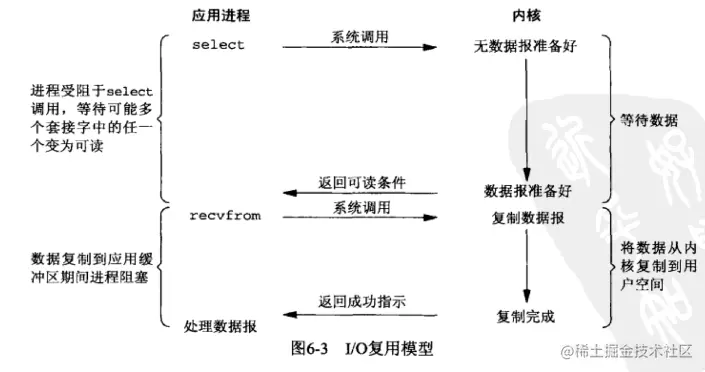

未了避免性能瓶颈和资源浪费，我们可以让多个文件描述符共用一个线程，也就是所谓的IO多路复用，具体的做法在于让IO阻塞在select，poll或epoll上，而不是阻塞在真正的IO系统调用上。

select

例子

// select API

/* According to POSIX.1-2001 */
#include <sys/select.h>

/* According to earlier standards */
#include <sys/time.h>
#include <sys/types.h>
#include <unistd.h>

int select(int nfds, fd_set *readfds, fd_set *writefds,
           fd_set *exceptfds, struct timeval *timeout);
void FD_CLR(int fd, fd_set *set);
int  FD_ISSET(int fd, fd_set *set);
void FD_SET(int fd, fd_set *set);
void FD_ZERO(fd_set *set);

#include <stdio.h>
#include <stdlib.h>
#include <sys/select.h>

int
main(void)
{
    fd_set rfds;
    struct timeval tv;
    int retval;

    /* Watch stdin (fd 0) to see when it has input. */

    FD_ZERO(&rfds);
    FD_SET(0, &rfds);

    /* Wait up to five seconds. */

    tv.tv_sec = 5;
    tv.tv_usec = 0;

    retval = select(1, &rfds, NULL, NULL, &tv);
    /* Don't rely on the value of tv now! */

    if (retval == -1)
        perror("select()");
    else if (retval)
        printf("Data is available now.\n");
        /* FD_ISSET(0, &rfds) will be true. */
    else
        printf("No data within five seconds.\n");

    exit(EXIT_SUCCESS);
}

select存在的问题

select 使用一个fd_set来存放需要监听的文件描述符：

  1. 每一个fd_set上注册的fd数量不能大于1024
  2. select 的返回值只提示有文件描述符就绪，具体哪个文件描述符就绪还需要遍历fd_set
  3. 每次调用select后，所有fd_set 都会被清空，所以调用select后需要将文件描述符重新加入到fd_set中
  4. select的入参中将fd分为三类，read，write和except， 往select传入fd_set的时候需要分类传入的，操作繁琐。

poll

poll的实现和select非常相似，只是描述fd集合的方式不同，poll使用pollfd结构而不是select的fd_set结构，其他的都差不多,管理多个描述符也是进行轮询，根据描述符的状态进行处理，但是poll没有最大文件描述符数量的限制。

epoll

例子

//用户数据载体
typedef union epoll_data {
   void    *ptr;
   int      fd;
   uint32_t u32;
   uint64_t u64;
} epoll_data_t;
//fd装载入内核的载体
 struct epoll_event {
     uint32_t     events;    /* Epoll events */
     epoll_data_t data;      /* User data variable */
 };
 //三板斧api
int epoll_create(int size);
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);
int epoll_wait(int epfd, struct epoll_event *events,
                 int maxevents, int timeout);

#define MAX_EVENTS 10
struct epoll_event ev, events[MAX_EVENTS];
int listen_sock, conn_sock, nfds, epollfd;

/* Set up listening socket, 'listen_sock' (socket(),
  bind(), listen()) */

epollfd = epoll_create(10);
if(epollfd == -1) {
   perror("epoll_create");
   exit(EXIT_FAILURE);
}

ev.events = EPOLLIN;
ev.data.fd = listen_sock;
if(epoll_ctl(epollfd, EPOLL_CTL_ADD, listen_sock, &ev) == -1) {
   perror("epoll_ctl: listen_sock");
   exit(EXIT_FAILURE);
}

for(;;) {
   nfds = epoll_wait(epollfd, events, MAX_EVENTS, -1);
   if (nfds == -1) {
       perror("epoll_pwait");
       exit(EXIT_FAILURE);
   }

   for (n = 0; n < nfds; ++n) {
       if (events[n].data.fd == listen_sock) {
           //主监听socket有新连接
           conn_sock = accept(listen_sock,
                           (struct sockaddr *) &local, &addrlen);
           if (conn_sock == -1) {
               perror("accept");
               exit(EXIT_FAILURE);
           }
           setnonblocking(conn_sock);
           ev.events = EPOLLIN | EPOLLET;
           ev.data.fd = conn_sock;
           if (epoll_ctl(epollfd, EPOLL_CTL_ADD, conn_sock,
                       &ev) == -1) {
               perror("epoll_ctl: conn_sock");
               exit(EXIT_FAILURE);
           }
       } else {
           //已建立连接的可读写句柄
           do_use_fd(events[n].data.fd);
       }
   }
}

触发模式

epoll的有两种触发模式，ET（边缘触发）模式和LT（水平触发）模式

ET（边缘触发）

在ET模式下，只有文件文件描述符状态发生变更时才会传递事件。如果事件没有处理完，下次再调用epoll_wait的时候，不会再通知用户程序。

由于如果事件没处理完不会再通知，因此当文件描述符就绪时必须读写完所有数据，在这种情况下，如果某个socket源源不断收到非常多的数据，会导致其他socket饥饿。

解决scoket饥饿的一种办法是：解决办法是为每个已经准备好的描述符维护一个队列，这样程序就可以知道哪些描述符已经准备好了但是并没有被读取完，然后程序定时或定量的读取，如果读完则移除，直到队列为空，这样就保证了每个fd都被读到并且不会丢失数据。

LT（水平触发）

在LT模式下将事件传递给用户程序之后，如果没有被处理或者未处理完（如数据未完全读写），那么在下次调用时还会反馈给用户程序。

这种模式下，read事件操作没有太多的问题。但是写操作存在频繁通知的情况，因为socket空闲时发送缓冲区一般是不满的，调用epoll_wait时会一直通知写事件。

对于socket不停触发的问题，有两种解决方案：

  1. 需要向socket写数据时，将该socket加入到epoll等待可写事件，接收到socket可写事件后，调用write()或send()发送数据，当数据全部写完后， 将socket描述符移出epoll列表。
  2. 向socket写数据时直接调用send()发送，当send()返回错误码EAGAIN，才将socket加入到epoll，等待可写事件后再发送数据，全部数据发送完毕，再移出epoll模型，改进的做法相当于认为socket在大部分时候是可写的，不能写了再让epoll帮忙监控。（这个有点搞不太懂，一个是搞不清楚epoll什么情况下会返回，我估计我得写一个完整的过程）

两种触发方式的不同可以参考官方给出的这个例子

假设发生如下的场景：
1。 有一个管道，它的读文件描述符（rfd）被注册到某个epoll实例上
2。 管道通过写文件描述符写入2kb的数据
3， 对epoll_wait的调用完成（没有文件描述符就绪时会阻塞），返回就绪的读文件描述符
4， 从读文件描述符中读取了1kb读数据
5。 对epoll_wait进行调用

如果是ET模式，第五步将不会再通知该文件描述符可读；

如果是LT模式，第五步回通知文件描述符可读。

Signal Driven IO（信号驱动IO)

image.png 这种IO方式的主要思路是让内核在描述符就绪时发送SIGIO信号通知我们，主要过程如下：

  1. 通过sigaction系统调用安装一个信号处理函数。
  2. 当数据报准备好读取时,内核就为该进程产生一个SG信号。
  3. 在信号处理函数中调用 recvfroml读取数据报,并通知主循环数据已准备好待处理。

Asynchronous IO（异步IO）


这种IO模式的工作机制是:告知内核启动某个操作,并让内核在整个操作(包括将数据从内核复制到我们自己的缓冲区)完成后通知我们。这种模型与信号驱动模型的主要区别在于:信号驱动式IO是由内核通知我们何时可以启动一个IO操作,而异步IO模型是由内核通知我们I/O操作何时完成。

Windows 下通过 IOCP 实现了真正的异步 I/O，而在 Linux 系统下的 AIO 并不完善。

IO设计模式

在网络IO中，服务端对一个请求的处理流程可以简单抽象为"建立连接-->读取数据-->业务处理-->返回结果"，如果整个流程都使用一个线程处理，那服务器处理请求的并发数就会受限于服务器的最大线程数。

使用IO多路复用并结合线程池，可以提高服务端的并发数量，基于这种思路，有两个网络IO设计模型：Reactor 和 Proactor。

Reactor

Reactor 模式有三种典型的实现方案：

  1. 单 Reactor ，单进程（线程）
  2. 单 Reactor ，多进程（线程）
  3. 多 Reactor， 多进程（线程）

具体选择进程还是线程，更多地是和编程语言及平台相关。例如，Java 语言一般使用线程（例如，Netty），C 语言使用进程和线程都可以。例如，Nginx 使用进程，Memcache 使用线程。

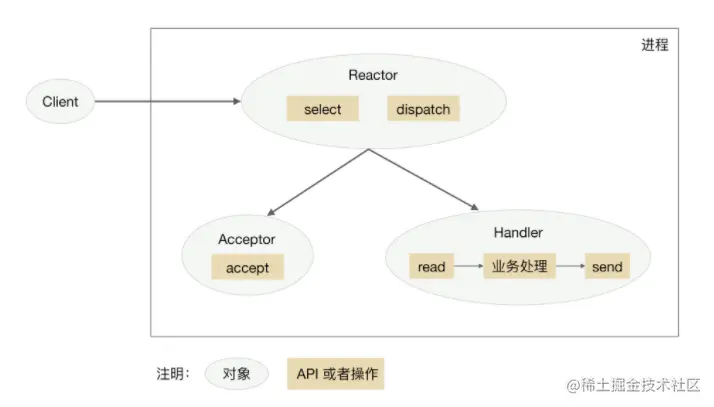

单 Reactor ，单进程（线程）


  1. Reactor负责监听事件
  2. 如果是链接建立事件，由 Acceptor 处理，Acceptor 接受连接并创建一个 Handler 来处理连接后续的各种事件。
  3. 如果不是连接建立事件，则 Reactor 会调用连接对应的 Handler（第 2 步中创建的 Handler）来进行响应。
  4. Handler 会完成 read-> 业务处理 ->send 的完整业务流程

优点：简单，单进程（线程），不需要线程间的同步和竞争。

缺点：如果Handler 在处理某个连接上的业务时，整个进程（线程）无法处理其他连接的事件，很容易导致性能瓶颈。

应用场景：单 Reactor 单进程只适用于业务处理非常快速的场景，比如Redis。

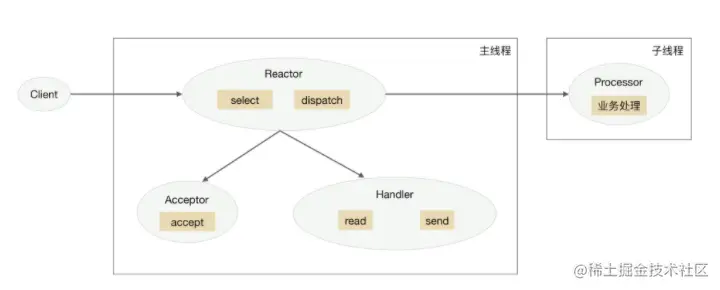

单 Reactor ，多进程（线程）


  1. 主线程中，Reactor 监控连接事件。
  2. 如果是连接建立的事件，则由 Acceptor 处理，Acceptor 接受连接并创建一个 Handler 来处理连接后续的各种事件。
  3. 如果不是连接建立事件，则 Reactor 会调用连接对应的 Handler（第 2 步中创建的 Handler）来进行响应。
  4. Handler 只负责响应事件，不进行业务处理；Handler 通过 read 读取到数据后，会发给 Processor 进行业务处理。
  5. Processor 会在独立的子线程中完成真正的业务处理，然后将响应结果发给主进程的 Handler 处理；Handler 收到响应后通过 send 将响应结果返回给 client。

优点：充分利用多核多 CPU 的处理能力

缺点：

  1. 多线程数据共享和访问比较复杂，例如，子线程完成业务处理后，要把结果传递给主线程的 Reactor 进行发送，这里涉及共享数据的互斥和保护机制。
  2. Reactor 承担所有事件的监听和响应，只在主线程中运行，瞬间高并发时会成为性能瓶颈。

多 Reactor， 多进程（线程）

  1. 父进程中 mainReactor 监控连接建立事件，收到事件后通过 Acceptor 接收，将新的连接分配给某个子进程。
  2. 子进程的 subReactor 将 mainReactor 分配的连接加入连接队列进行监听，并创建一个 Handler 用于处理连接的各种事件。
  3. 当有新的事件发生时，subReactor 会调用连接对应的 Handler（即第 2 步中创建的 Handler）来进行响应。
  4. Handler 完成 read→业务处理→send 的完整业务流程。

优点：

  1. 父进程和子进程的职责非常明确，父进程只负责接收新连接，子进程负责完成后续的业务处理。
  2. 父进程和子进程的交互很简单，父进程只需要把新连接传给子进程，子进程无须返回数据。
  3. 子进程之间是互相独立的，无须同步共享之类的处理（这里仅限于网络模型相关的 select、read、send 等无须同步共享，“业务处理”还是有可能需要同步共享的）

应用场景：Nginx，Memcache和Netty

Proactor

Reactor中的IO本质上是同步的，因为真正的 read 和 send 操作都需要用户进程同步操作（平时开发中所说的异步更多指的是非阻塞的意思），如果把 I/O 操作改为异步就能够进一步提升性能，这就是异步网络模型 Proactor。

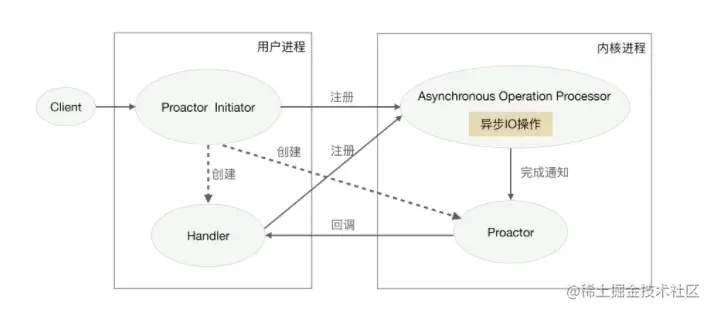

image.png 异步 I/O 能够充分利用 DMA 特性，让 I/O 操作与计算重叠，但要实现真正的异步 I/O，操作系统需要做大量的工作。目前 Windows 下通过 IOCP 实现了真正的异步 I/O，而在 Linux 系统下的 AIO 并不完善，因此在 Linux 下实现高并发网络编程时都是以 Reactor 模式为主。所以即使 Boost.Asio 号称实现了 Proactor 模型，其实它在 Windows 下采用 IOCP，而在 Linux 下是用 Reactor 模式（采用 epoll）模拟出来的异步模型。

Java中的IO模型

BIO

在读取输入流或者写入输出流时，在读、写动作完成之前，线程会一直阻塞。Java中的IO操作大部分情况下是阻塞的。

NIO

Java中的NIO指的是一种高效的网络IO模型，基于Reactor模型，采用零拷贝技术，面向缓冲区进行数据的读写。 Java NIO 有三个核心组成部分：

  • Channel
  • Buffer
  • Selector

可以简单将Selector理解为epoll ，channel理解为文件描述符，Buffer 是读写缓冲区。

AIO

Java中有提供AIO相关的类，但是由于linux并未实现真正的AIO，在性能上并没有明显的优势，使用AIO的场景较少。
