什么是启动耗时
分为两个角度：
- 冷启动：就是点击应用图标到打开应用的冷启动响应时间，且前提是应用从未被创建过进程，
- 热启动：测量点击应用图标到打开应用的热启动响应时间，被测应用之前已经被打开过，无关闭应用行为，测试时被重新切换到前台
启动耗时影响什么
第一想到的肯定是用户体验，如果你的应用半分钟没有启动起来，那谁还想用呢？所以很多大厂App，虽然一个App承载的业务多的数不胜数，但肯定都有一个特点，一点就开，即开即用。
启动耗时的标准是什么
各类应用的冷启动时间应≤2000毫秒、游戏类应用和影音娱乐类应用冷启动时间≤3000毫秒，各类应用的热启动时间应≤500毫秒、游戏类应用和影音娱乐类应用冷启动时间≤1000毫秒。同样来源于软件绿色联盟应用体验标准3.0——性能标准，请点击链接查看详情。
如何查看启动耗时呢
其实查看启动耗时，官方已经给我提供了很多工具，如TraceView，我们就可以通过它来查看图形执行时间，调用栈等，但是它的缺点也很明显，运行时开销严重，得出的结果并不真实，同样的我们还可以借助android studio terminal，来一个简单的测试，如下： 命令：
adb shell am start -W [packageName]/[AppstartActivity全路径]
可以看到，我用同一个命令，测试了两次，第一次是应用进程存活时，LaunchState是HOT，TotalTime就是启动耗时，WaitTime是AMS启动Activity的总耗时，包括创建进程 + Application初始化 + Activity初始化到界面显示的过程。第二次的冷启动低于500ms，还算是比较合理的，热启动在115ms，是不是很优秀，其实这个应用不具有代表性，因为是测试Demo，代码比较简单，所以启动很快，对于一些大型引用肯定就不是这样了，虽然这种方式可以很快的拿到指标数据，但有个缺点你会发现，即使我知道了耗时，如果出现耗时不正常的操作，就不知道哪里出现的问题。所以我就想，是不是Matrix能解决这些问题呢，待我们去验证。我们还是不着急去看Matrix的源码，我们先来看下如何通过代码实现一个启动耗时统计，除了以上方法，google还给我们提供了Systrace 命令行工具，可以结合代码插桩一起完成耗时分析，插桩就是在需要监听的方法前后，插入一行代码。 最新消息google 在Android 10 中引入的全新平台级跟踪工具 Perfetto，具体请看developer.android.com/topic/perfo…，具体可以理解为Systrace的升级版本，我们现在不研究这些工具，先来看看，我们如何通过代码插桩的方式来监控应用的启动耗时。插桩也是Matrix实现的核心，所以我们仔细聊聊。
需要监控的函数
既然我们决定使用代码的插桩来实现，那么就需要知道对哪些函数做操作，具体什么函数，这要看App整个启动过程的函数调用顺序，我整理了几个流程图，请看： 大致流程就是这样，并没有特别详细，基本原理给大家搞清楚，然后知道函数的调用顺序就ok，从图中分析出的知识点：
- 包括SystemServer在内，我们的app也都是zygote进程fork出来的
- 当别人通过startActivity启动我们的app时，其实是ActivityManagerService通过startProcessLocked告知zygote进程

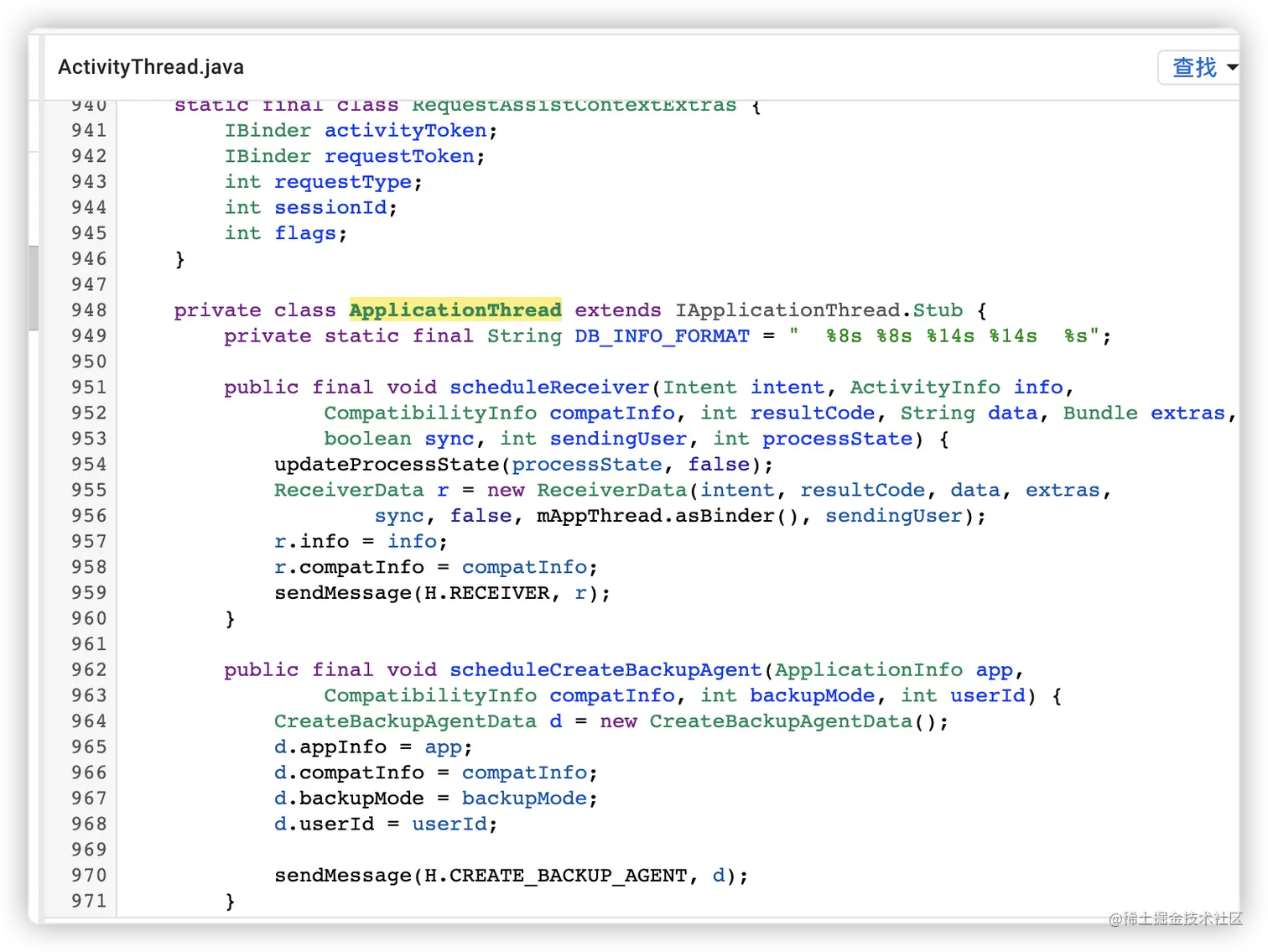

- 当app进程被创建后，进程中会创建出ActivityThread，通过源码我们发现ActivityThread中有个java的main函数，main函数调用attach函数，如图
- attach函数通过binder又返回到ActivityManagerService中，再由ActivityManagerService调用attachApplicationLocked，然后再通过binder调到ApplicationThread.bindApplication，ApplicationThread是ActivityThread中的私有类，如图
- ApplicationThread 通过handler message通信，最终调用ActivityThread的handleBindApplication函数，然后在该方法中根据拿到的appInfo信息，创建appContext，最后创建Application，调用application的onCreate函数。
- Activity的创建通过ActivityStackSupervisor.realStartActivityLocked，最终通过binder，在ActivityThread中执行handleLaunchActivity，紧接着attach到对应的上下文中。
从这张图中，我们了解了App的启动过程，其实在Android不同的SDK版本中都有升级，会导致部分代码找不到，但大同小异。我们的目的其实是为了找到插桩的地方，且有一点我们用到的插桩是java字节码，所以有binder通信的地方，我们只能改动java层的代码，所以基本可以敲定，插桩代码就是在我们的App进程中。 简单定义一个计算公式： App的启动耗时 = 第一个Activity创建好的时间 - Application onCreate 时间 当然有的app是启动页+Home主页才算是app启动完成，这里先不纠结这个，我们现在已经可以明确的点，Application onCreate方法和 Activity的相关方法（后面再分析哪个方法更合适）都是我们要插桩的点。那么接下来我们简单说下插桩的几个框架，来看看哪个更加合适。
插桩方案选择哪个？AspectJ、ASM、ReDex
AspectJ 和 ASM 框架是我们最常用的 Java 字节码处理框架。AspectJ是 Java 中流行的 AOP（aspect-oriented programming）编程扩展框架，从使用上来看，作为字节码处理元老，AspectJ 的框架的确有自己的一些优势，但官方建议切换到 ObjectWeb 的 ASM 框架，而ReDex是 Facebook 开源的工具，通过对字节码进行优化，以减小 Android Apk 大小，同时提高 App 启动速度。ReDex 里甚至提供了 Method Tracing 和 Block Tracing 工具，可以在所有方法或者指定方法前面插入一段跟踪代码。我们为什么不用它呢，因为Matrix用的ASM，并且ASM可以实现 100% 场景的 Java 字节码操作，已经满足了我们的需求。那么接下来，我们用ASM来实现一个代码插桩用例。
ASM实现插桩用例
我们的目标是给Android的某个类，做函数插桩，下面我们做一个demo作为本次的用例，带你有序的了解，该如何通过ASM做函数插桩。
1.Demo项目创建
这一步不用多说，直接在Android Studio中，new project 就行，等待项目第一次编译完成
2.gradle插件创建
在项目的根目录中，创建buildSrc文件夹，然后构建一下项目，然后在buildSrc文件夹中创建build.gradle配置文件，如下：
plugins{
//使用 java groovy 插件
id 'java'
id 'groovy'
}
group 'com.julive.sam'
version '0.0.1'
sourceCompatibility = 1.8
repositories{
//使用阿里云的maven代理
maven { url 'https://maven.aliyun.com/repository/google' }
maven { url 'https://maven.aliyun.com/repository/public' }
maven {
url 'http://maven.aliyun.com/nexus/content/groups/public/'
}
maven {
url 'http://maven.aliyun.com/nexus/content/repositories/jcenter'
}
}
def asmVersion = '8.0.1'
dependencies {
//引入gradle api
implementation gradleApi()
implementation localGroovy()
//引入android studio扩展gradle的相关api
implementation "com.android.tools.build:gradle:4.1.0"
//引入apache io
implementation 'org.apache.directory.studio:org.apache.commons.io:2.4'
//引入ASM相关api，这是我们插桩的关键，要靠他实现方法插桩
implementation "org.ow2.asm:asm:$asmVersion"
implementation "org.ow2.asm:asm-util:$asmVersion"
implementation "org.ow2.asm:asm-commons:$asmVersion"
}
接下来创建插件代码目录，由于我们使用java写的插件，所以需要选中buildSrc，然后鼠标右键选择new，再选择directory，最后出现的对话框中选择 src/main/java，下图中是因为我的项目已经创建完了，所以只有groovy目录，如果你需要写groovy的实现就创建下图中文件夹路径，创建完这个下一步就是创建插件。
在java目录中，创建包名com.julive.sam，在该包路径下创建Plugins插件，代码如下：
public class Plugins implements Plugin<Project> {
@Override
public void apply(Project target) {
}
}
然后创建插件的配置resources文件夹，和java文件夹同级，在resources下创建文件夹META-INF/gradle-plugins/，最终在gradle-plugins中创建com.julive.sam.properties，意思是你的包名.properties ，一定要对应好包名，然后在该文件中加入代码
implementation-class=com.julive.sam.Plugins
com.julive.sam.Plugins 你点击后，看能否跳转至 上面创建的Plugins插件中，如果可以直接跳转那就ok了。
3.下一步在App的build.gradle中配置插件
4.创建gradle的Transform实现
Transform是在.class -> .dex转换期间，用来修改.class文件的一套标准API，所以你现在应该知道了，在transform中我们肯定要调用ASM的实现，来实现.class文件的修改，最终转换为.dex文件。创建Transform的实现如下：
public class TransformTest extends Transform {
@Override
public String getName() {
// 随便起个名字
return "TransformSam";
}
@Override
public Set<QualifiedContent.ContentType> getInputTypes() {
//代表处理的 java 的 class 文件
return TransformManager.CONTENT_CLASS;
}
@Override
public Set<? super QualifiedContent.Scope> getScopes() {
//要处理所有的class字节码
return TransformManager.SCOPE_FULL_PROJECT;
}
@Override
public boolean isIncremental() {
// 是否增量编译，我们先不考虑，返回false
return false;
}
@Override
public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
super.transform(transformInvocation);
try {
//待实现
doTransform(transformInvocation); // hack
} catch (Exception e) {
e.printStackTrace();
}
}
}
看上面注释是不是就对Transform有了一定的了解呢，那么如何处理.class文件呢？我们来实现doTransform函数，来看如何处理
private void doTransform(TransformInvocation transformInvocation) throws IOException {
System.out.println("doTransform =======================================================");
//inputs中是传过来的输入流，其中有两种格式，一种是jar包格式一种是目录格式。
Collection<TransformInput> inputs = transformInvocation.getInputs();
//获取到输出目录，最后将修改的文件复制到输出目录，这一步必须做不然编译会报错
TransformOutputProvider outputProvider = transformInvocation.getOutputProvider();
//删除之前的输出
if (outputProvider != null)
outputProvider.deleteAll();
inputs.forEach(transformInput -> {
//遍历directoryInputs
transformInput.getDirectoryInputs().forEach(directoryInput -> {
});
//jarInputs
transformInput.getJarInputs().forEach(jarInput -> {
});
});
}
从transformInvocation的api中，我们获取了两个东西，一个是inputs，一个是outputProvider，我们遍历inputs后发现，他有两个api getDirectoryInputs和getJarInputs 这俩是什么东西呢？我描述不太好，我加了日志，来看下日志输出：
这下是不是看明白了，其实我对getDirectoryInputs做了一层文件筛选处理
transformInput.getDirectoryInputs().forEach(directoryInput -> {
ArrayList<File> list = new ArrayList<>();
getFileList(directoryInput.getFile(), list);
});
//递归查找该文件夹下所有文件，因为我们修改的是.class 文件，而不关系文件夹
void getFileList(File file, ArrayList<File> fileList) {
if (file.isFile()) {
fileList.add(file);
} else {
File[] list = file.listFiles();
for (File value : list) {
getFileList(value, fileList);
}
}
}
好，从上面我们看出，已经找到了MainActivity的class文件，那么接下来给MainActivity.class的onCreate函数，插入两行代码，
5.现在开始操作ASM的api
首先要实现ASM的 ClassVisitor 类来操作我们想要操作的类，它可以访问class文件的各个部分，比如方法、变量、注解等
基本的实现如下：
public class TestClassVisitor extends ClassVisitor{
private String className;
private String superName;
TestClassVisitor(final ClassVisitor classVisitor) {
super(Opcodes.ASM6, classVisitor);
}
/**
* 这里可以拿到关于.class的所有信息，比如当前类所实现的接口类表等
*
* @param version 表示jdk的版本
* @param access 当前类的修饰符 （这个和ASM 和 java有些差异，比如public 在这里就是ACC_PUBLIC）
* @param name 当前类名
* @param signature 泛型信息
* @param superName 当前类的父类
* @param interfaces 当前类实现的接口列表
*/
@Override
public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
super.visit(version, access, name, signature, superName, interfaces);
this.className = name;
this.superName = superName;
}
@Override
public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) {
//委托函数
MethodVisitor methodVisitor = cv.visitMethod(access, name, descriptor, signature, exceptions);
//找到我们需要修改的类，注意这里是/ 斜杠来表示文件的路径，并不是java代码中的.
if (className.equals("com/julive/samtest/MainActivity")) {
// 判断方法name是onCreate
if (name.startsWith("onCreate")) {
//插桩函数的实现，同样用到ASM提供的对象，下面看具体实现代码
return new TestMethodVisitor(Opcodes.ASM6, methodVisitor, access, name, descriptor, className, superName);
}
}
return methodVisitor;
}
}
这里集成AdviceAdapter，其实AdviceAdapter是继承自MethodVisitor，这是不是就跟ClassVisitor一一呼应呢，使用它是因为它比较方便的实现，提供了onMethodEnter，onMethodExit，正好是我们的需求。在onCreate的函数的前后各插入一行代码。但仔细看onMethodEnter的函数实现，你会发现一脸懵逼，不知道是啥玩意。往下看
public class TestMethodVisitor extends AdviceAdapter {
private String className;
private String superName;
protected TestMethodVisitor(int i, MethodVisitor methodVisitor, int i1, String s, String s1,String className,String superName) {
super(i, methodVisitor, i1, s, s1);
this.className = className;
this.superName = superName;
}
@Override
protected void onMethodEnter() {
super.onMethodEnter();
mv.visitLdcInsn("TAG");
mv.visitLdcInsn(className + "---->" + superName);
mv.visitMethodInsn(Opcodes.INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
mv.visitInsn(Opcodes.POP);
}
@Override
protected void onMethodExit(int opcode) {
mv.visitLdcInsn("TAG");
mv.visitLdcInsn("this is end");
mv.visitMethodInsn(Opcodes.INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
mv.visitInsn(Opcodes.POP);
super.onMethodExit(opcode);
}
}
在这里推荐一个插件，plugins.jetbrains.com/plugin/1486…，用插件测试代码如下：
public class Test {
void aa() {
Log.i("TAG", "this is end");
}
}
转换ASM代码如下：
public static byte[] dump() throws Exception {
ClassWriter classWriter = new ClassWriter(0);
FieldVisitor fieldVisitor;
MethodVisitor methodVisitor;
AnnotationVisitor annotationVisitor0;
classWriter.visit(V1_8, ACC_PUBLIC | ACC_SUPER, "com/julive/samtest/Test", null, "java/lang/Object", null);
classWriter.visitSource("Test.java", null);
{
methodVisitor = classWriter.visitMethod(ACC_PUBLIC, "<init>", "()V", null, null);
methodVisitor.visitCode();
Label label0 = new Label();
methodVisitor.visitLabel(label0);
methodVisitor.visitLineNumber(5, label0);
methodVisitor.visitVarInsn(ALOAD, 0);
methodVisitor.visitMethodInsn(INVOKESPECIAL, "java/lang/Object", "<init>", "()V", false);
methodVisitor.visitInsn(RETURN);
Label label1 = new Label();
methodVisitor.visitLabel(label1);
methodVisitor.visitLocalVariable("this", "Lcom/julive/samtest/Test;", null, label0, label1, 0);
methodVisitor.visitMaxs(1, 1);
methodVisitor.visitEnd();
}
{
methodVisitor = classWriter.visitMethod(0, "aa", "()V", null, null);
methodVisitor.visitCode();
Label label0 = new Label();
methodVisitor.visitLabel(label0);
methodVisitor.visitLineNumber(8, label0);
methodVisitor.visitLdcInsn("TAG");
methodVisitor.visitLdcInsn("this is end");
methodVisitor.visitMethodInsn(INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
methodVisitor.visitInsn(POP);
Label label1 = new Label();
methodVisitor.visitLabel(label1);
methodVisitor.visitLineNumber(9, label1);
methodVisitor.visitInsn(RETURN);
Label label2 = new Label();
methodVisitor.visitLabel(label2);
methodVisitor.visitLocalVariable("this", "Lcom/julive/samtest/Test;", null, label0, label2, 0);
methodVisitor.visitMaxs(2, 1);
methodVisitor.visitEnd();
}
classWriter.visitEnd();
return classWriter.toByteArray();
}
是不是很长，哈哈，这段代码其实是将整个Test类的东西，都通过ASM的方式生成，我们只需要找到对应的日志如下：
methodVisitor.visitLdcInsn("TAG");
methodVisitor.visitLdcInsn("this is end");
methodVisitor.visitMethodInsn(INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
methodVisitor.visitInsn(POP);
然后将其放入到onMethodExit函数中，就可以了。
6.Tranfrom结合ASM实现
现在万事具备只欠东风，就是将Tranform拿到的class文件通过ASM做修改，具体如何关联，请看，回到刚才的doTransform中，改成如下代码：
private void doTransform(TransformInvocation transformInvocation) throws IOException {
System.out.println("doTransform =======================================================");
//inputs中是传过来的输入流，其中有两种格式，一种是jar包格式一种是目录格式。
Collection<TransformInput> inputs = transformInvocation.getInputs();
//获取到输出目录，最后将修改的文件复制到输出目录，这一步必须做不然编译会报错
TransformOutputProvider outputProvider = transformInvocation.getOutputProvider();
//删除之前的输出
if (outputProvider != null)
outputProvider.deleteAll();
inputs.forEach(transformInput -> {
//遍历directoryInputs
transformInput.getDirectoryInputs().forEach(directoryInput -> {
ArrayList<File> list = new ArrayList<>();
getFileList(directoryInput.getFile(), list);
list.forEach(file -> {
System.out.println("getDirectoryInputs =======================================================" + file.getName());
// 判断是.class文件
if (file.isFile() && file.getName().endsWith(".class")) {
try {
//ASM提供的读取类信息的对象
ClassReader classReader = new ClassReader(new FileInputStream(file));
//ASM提供的类修改对象，并将读到的信息交给classWriter
ClassWriter classWriter = new ClassWriter(classReader, ClassWriter.COMPUTE_MAXS);
//创建修改规则，TestClassVisitor
ClassVisitor visitor = new TestClassVisitor(classWriter);
//将修改规则给classReader
classReader.accept(visitor, ClassReader.EXPAND_FRAMES);
//通过toByteArray方法，将变更后信息转成byte数组
byte[] bytes = classWriter.toByteArray();
//放入输出流中往原文件中写入
FileOutputStream fileOutputStream = new FileOutputStream(file.getAbsolutePath());
fileOutputStream.write(bytes);
fileOutputStream.close();
} catch (IOException e) {
e.printStackTrace();
}
}
});
if (outputProvider != null) {
File dest = outputProvider.getContentLocation(directoryInput.getName(), directoryInput.getContentTypes(), directoryInput.getScopes(), Format.DIRECTORY);
try {
//将该文件放入到目标目录中，这步骤必须实现，否则会导致dex文件找不到该文件
FileUtils.copyDirectory(directoryInput.getFile(), dest);
} catch (IOException e) {
e.printStackTrace();
}
}
});
//jarInputs
transformInput.getJarInputs().forEach(jarInput -> {
ArrayList<File> list = new ArrayList<>();
getFileList(jarInput.getFile(), list);
list.forEach(file -> {
System.out.println("getJarInputs =======================================================" + file.getName());
});
if (outputProvider != null) {
File dest = outputProvider.getContentLocation(
jarInput.getName(),
jarInput.getContentTypes(),
jarInput.getScopes(),
Format.JAR);
//将该文件放入到目标目录中，这步骤必须实现，否则会导致dex文件找不到该文件
try {
FileUtils.copyFile(jarInput.getFile(), dest);
} catch (IOException e) {
e.printStackTrace();
}
}
});
});
}
7.反编译检查代码
好了，通过ASM的一顿操作，已经将代码插入到了MainActivity的onCreate函数中，我们如何验证？可以通过反编译来看，也可以通过日志，日志不太合理，因为一般我们不会插入很多日志来验证我们插入的正确性，太多了，照顾不过来，下面我们就反编译来看：这里推荐使用github.com/skylot/jadx 它提供了可视化操作，首先做如下操作：
git clone https://github.com/skylot/jadx.git
cd jadx
./gradlew dist
执行成功后，可以执行如下：
jadx-gui
然后就会打来工具，如下：
然后将 app的debug apk包拖到这个窗口就行，如下：
我们找到MainActivity如下：
而我们原代码是这样，跟我们预想的效果一致。
好了整体下来，你已经掌握的基本的ASM操作，如果需要更加深入的学习，请到官网学习。接下来，就回到我们的主题，研究Matrix的启动耗时，都插入哪些代码呢？
Matrix 启动耗时统计插桩代码
顺着上面的思路，我们按照如下流程分析它的代码 先找到Plugins，如下：
class MatrixPlugin implements Plugin<Project> {
private static final String TAG = "Matrix.MatrixPlugin"
@Override
void apply(Project project) {
//创建新的配置项，就是你在build.gradle中用的配置
project.extensions.create("matrix", MatrixExtension)
project.matrix.extensions.create("trace", MatrixTraceExtension)
project.matrix.extensions.create("removeUnusedResources", MatrixDelUnusedResConfiguration)
//仅支持application，如果在library中配置就会导致gradle项目编译失败
if (!project.plugins.hasPlugin('com.android.application')) {
throw new GradleException('Matrix Plugin, Android Application plugin required')
}
//较常见的一个配置参数的回调方式，只要 project 配置成功均会调用
project.afterEvaluate {
//拿到项目的android配置
def android = project.extensions.android
//拿到matrix配置
def configuration = project.matrix
//ApplicationVariant对象
android.applicationVariants.all { variant ->
//matrix 配置中 trace 下 enable属性如果为true，开启MatrixTraceTransform插桩
if (configuration.trace.enable) {
com.tencent.matrix.trace.transform.MatrixTraceTransform.inject(project, configuration.trace, variant.getVariantData().getScope())
}
//如果删除无用资源开工是true，则在project的tasks中创建相关任务。
if (configuration.removeUnusedResources.enable) {
if (Util.isNullOrNil(configuration.removeUnusedResources.variant) || variant.name.equalsIgnoreCase(configuration.removeUnusedResources.variant)) {
Log.i(TAG, "removeUnusedResources %s", configuration.removeUnusedResources)
RemoveUnusedResourcesTask removeUnusedResourcesTask = project.tasks.create("remove" + variant.name.capitalize() + "UnusedResources", RemoveUnusedResourcesTask)
removeUnusedResourcesTask.inputs.property(RemoveUnusedResourcesTask.BUILD_VARIANT, variant.name)
project.tasks.add(removeUnusedResourcesTask)
removeUnusedResourcesTask.dependsOn variant.packageApplication
variant.assemble.dependsOn removeUnusedResourcesTask
}
}
}
}
}
}
我们找到了MatrixTraceTransform，这就是插桩的第二步，来看代码，直接上重点
@Override
public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
super.transform(transformInvocation);
// 记录开始时间
long start = System.currentTimeMillis();
try {
//开始插桩
doTransform(transformInvocation); // hack
} catch (ExecutionException e) {
e.printStackTrace();
}
long cost = System.currentTimeMillis() - start;
long begin = System.currentTimeMillis();
origTransform.transform(transformInvocation);
long origTransformCost = System.currentTimeMillis() - begin;
Log.i("Matrix." + getName(), "[transform] cost time: %dms %s:%sms MatrixTraceTransform:%sms", System.currentTimeMillis() - start, origTransform.getClass().getSimpleName(), origTransformCost, cost);
}
private void doTransform(TransformInvocation transformInvocation) throws ExecutionException, InterruptedException {
//判断是否为增量编译
final boolean isIncremental = transformInvocation.isIncremental() && this.isIncremental();
/**
* step 1
*/
long start = System.currentTimeMillis();
//Future 表示异步计算的结果。它提供了检查计算是否完成的方法，以等待计算的完成，并获取计算的结果。
//计算完成后只能使用 get 方法来获取结果，如有必要，计算完成前可以阻塞此方法，
//可以异步处理，同步返回
List<Future> futures = new LinkedList<>();
//存储 混淆前方法、混淆后方法的映射关系
final MappingCollector mappingCollector = new MappingCollector();
final AtomicInteger methodId = new AtomicInteger(0);
//存储 需要插桩的 方法名 和 方法的封装对象TraceMethod
final ConcurrentHashMap<String, TraceMethod> collectedMethodMap = new ConcurrentHashMap<>();
futures.add(executor.submit(new ParseMappingTask(mappingCollector, collectedMethodMap, methodId)));
//存放原始 源文件 和 输出 源文件的 对应关系
Map<File, File> dirInputOutMap = new ConcurrentHashMap<>();
//存放原始jar文件和 输出jar文件 对应关系
Map<File, File> jarInputOutMap = new ConcurrentHashMap<>();
Collection<TransformInput> inputs = transformInvocation.getInputs();
//上面都是属于的预处理，我们先不管，直接看下面的ASM项目实现代码
for (TransformInput input : inputs) {
for (DirectoryInput directoryInput : input.getDirectoryInputs()) {
//找到了插桩ASM实现的地方，看了下CollectDirectoryInputTask源码，它最终输出增量的dirInputOutMap
futures.add(executor.submit(new CollectDirectoryInputTask(dirInputOutMap, directoryInput, isIncremental)));
}
for (JarInput inputJar : input.getJarInputs()) {
//跟CollectDirectoryInputTask几乎一样
futures.add(executor.submit(new CollectJarInputTask(inputJar, isIncremental, jarInputOutMap, dirInputOutMap)));
}
}
//future任务在 executor线程池中，并发执行。
for (Future future : futures) {
future.get();
}
futures.clear();
//执行完成
Log.i(TAG, "[doTransform] Step(1)[Parse]... cost:%sms", System.currentTimeMillis() - start);
/**
* step 2
*/
start = System.currentTimeMillis();
//计算出需要处理的dirInputOutMap文件，开始插桩
MethodCollector methodCollector = new MethodCollector(executor, mappingCollector, methodId, config, collectedMethodMap);
methodCollector.collect(dirInputOutMap.keySet(), jarInputOutMap.keySet());
Log.i(TAG, "[doTransform] Step(2)[Collection]... cost:%sms", System.currentTimeMillis() - start);
/**
* step 3
*/
start = System.currentTimeMillis();
//这里看名字应该就是Trace相关的插桩逻辑，我们的启动耗时应该就在这里，根据我们的猜想接着往下看
MethodTracer methodTracer = new MethodTracer(executor, mappingCollector, config, methodCollector.getCollectedMethodMap(), methodCollector.getCollectedClassExtendMap());
methodTracer.trace(dirInputOutMap, jarInputOutMap);
Log.i(TAG, "[doTransform] Step(3)[Trace]... cost:%sms", System.currentTimeMillis() - start);
}
//MethodTracer 的trace方法
public void trace(Map<File, File> srcFolderList, Map<File, File> dependencyJarList) throws ExecutionException, InterruptedException {
List<Future> futures = new LinkedList<>();
traceMethodFromSrc(srcFolderList, futures);
traceMethodFromJar(dependencyJarList, futures);
for (Future future : futures) {
future.get();
}
futures.clear();
}
private void traceMethodFromSrc(Map<File, File> srcMap, List<Future> futures) {
if (null != srcMap) {
for (Map.Entry<File, File> entry : srcMap.entrySet()) {
futures.add(executor.submit(new Runnable() {
@Override
public void run() {
//对非jar包文件插入trace相关方法，看下方函数实现
innerTraceMethodFromSrc(entry.getKey(), entry.getValue());
}
}));
}
}
}
private void traceMethodFromJar(Map<File, File> dependencyMap, List<Future> futures) {
if (null != dependencyMap) {
for (Map.Entry<File, File> entry : dependencyMap.entrySet()) {
futures.add(executor.submit(new Runnable() {
@Override
public void run() {
//对jar包插入trace相关方法
innerTraceMethodFromJar(entry.getKey(), entry.getValue());
}
}));
}
}
}
//开始插入代码
private void innerTraceMethodFromSrc(File input, File output) {
//找到所有文件，过滤到文件夹
ArrayList<File> classFileList = new ArrayList<>();
if (input.isDirectory()) {
listClassFiles(classFileList, input);
} else {
classFileList.add(input);
}
//遍历所有文件，进行插桩
for (File classFile : classFileList) {
InputStream is = null;
FileOutputStream os = null;
try {
final String changedFileInputFullPath = classFile.getAbsolutePath();
final File changedFileOutput = new File(changedFileInputFullPath.replace(input.getAbsolutePath(), output.getAbsolutePath()));
if (!changedFileOutput.exists()) {
changedFileOutput.getParentFile().mkdirs();
}
changedFileOutput.createNewFile();
//根据类名判断方法需不需要插桩，检查是否是.class文件
if (MethodCollector.isNeedTraceFile(classFile.getName())) {
is = new FileInputStream(classFile);
ClassReader classReader = new ClassReader(is);
ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS);
//按照TraceClassAdapter的规则进行修改class文件，接下来看下TraceClassAdapter
ClassVisitor classVisitor = new TraceClassAdapter(Opcodes.ASM5, classWriter);
classReader.accept(classVisitor, ClassReader.EXPAND_FRAMES);
is.close();
if (output.isDirectory()) {
os = new FileOutputStream(changedFileOutput);
} else {
os = new FileOutputStream(output);
}
os.write(classWriter.toByteArray());
os.close();
} else {
FileUtil.copyFileUsingStream(classFile, changedFileOutput);
}
} catch (Exception e) {
Log.e(TAG, "[innerTraceMethodFromSrc] input:%s e:%s", input.getName(), e);
try {
Files.copy(input.toPath(), output.toPath(), StandardCopyOption.REPLACE_EXISTING);
} catch (Exception e1) {
e1.printStackTrace();
}
} finally {
try {
is.close();
os.close();
} catch (Exception e) {
// ignore
}
}
}
}
private class TraceClassAdapter extends ClassVisitor {
private String className;
private boolean isABSClass = false;
private boolean hasWindowFocusMethod = false;
private boolean isActivityOrSubClass;
private boolean isNeedTrace;
TraceClassAdapter(int i, ClassVisitor classVisitor) {
super(i, classVisitor);
}
@Override
public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
super.visit(version, access, name, signature, superName, interfaces);
this.className = name;
this.isActivityOrSubClass = isActivityOrSubClass(className, collectedClassExtendMap);
this.isNeedTrace = MethodCollector.isNeedTrace(configuration, className, mappingCollector);
if ((access & Opcodes.ACC_ABSTRACT) > 0 || (access & Opcodes.ACC_INTERFACE) > 0) {
this.isABSClass = true;
}
}
@Override
public MethodVisitor visitMethod(int access, String name, String desc,
String signature, String[] exceptions) {
if (isABSClass) {
return super.visitMethod(access, name, desc, signature, exceptions);
} else {
if (!hasWindowFocusMethod) {
//判断方法名是否是onWindowFocusChanged
hasWindowFocusMethod = MethodCollector.isWindowFocusChangeMethod(name, desc);
}
MethodVisitor methodVisitor = cv.visitMethod(access, name, desc, signature, exceptions);
//方法插入规则
return new TraceMethodAdapter(api, methodVisitor, access, name, desc, this.className,
hasWindowFocusMethod, isActivityOrSubClass, isNeedTrace);
}
}
@Override
public void visitEnd() {
if (!hasWindowFocusMethod && isActivityOrSubClass && isNeedTrace) {
insertWindowFocusChangeMethod(cv, className);
}
super.visitEnd();
}
}
//方法的插入规则
private class TraceMethodAdapter extends AdviceAdapter {
private final String methodName;
private final String name;
private final String className;
private final boolean hasWindowFocusMethod;
private final boolean isNeedTrace;
private final boolean isActivityOrSubClass;
protected TraceMethodAdapter(int api, MethodVisitor mv, int access, String name, String desc, String className,
boolean hasWindowFocusMethod, boolean isActivityOrSubClass, boolean isNeedTrace) {
super(api, mv, access, name, desc);
TraceMethod traceMethod = TraceMethod.create(0, access, className, name, desc);
this.methodName = traceMethod.getMethodName();
this.hasWindowFocusMethod = hasWindowFocusMethod;
this.className = className;
this.name = name;
this.isActivityOrSubClass = isActivityOrSubClass;
this.isNeedTrace = isNeedTrace;
}
@Override
protected void onMethodEnter() {
TraceMethod traceMethod = collectedMethodMap.get(methodName);
//方法开始位置插入com/tencent/matrix/trace/core/AppMethodBeat类的i方法
if (traceMethod != null) {
traceMethodCount.incrementAndGet();
mv.visitLdcInsn(traceMethod.id);
mv.visitMethodInsn(INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "i", "(I)V", false);
}
}
@Override
protected void onMethodExit(int opcode) {
TraceMethod traceMethod = collectedMethodMap.get(methodName);
if (traceMethod != null) {
//如果方法是onWindowFocusChanged 并且是Activity或者其子类，并且开启Trace
if (hasWindowFocusMethod && isActivityOrSubClass && isNeedTrace) {
TraceMethod windowFocusChangeMethod = TraceMethod.create(-1, Opcodes.ACC_PUBLIC, className,
TraceBuildConstants.MATRIX_TRACE_ON_WINDOW_FOCUS_METHOD, TraceBuildConstants.MATRIX_TRACE_ON_WINDOW_FOCUS_METHOD_ARGS);
if (windowFocusChangeMethod.equals(traceMethod)) {
//往onWindowFocusChanged函数中插入代码
traceWindowFocusChangeMethod(mv, className);
}
}
traceMethodCount.incrementAndGet();
//方法结束位置插入com/tencent/matrix/trace/core/AppMethodBeat类的o方法
mv.visitLdcInsn(traceMethod.id);
mv.visitMethodInsn(INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "o", "(I)V", false);
}
}
//插入的代码是 com/tencent/matrix/trace/core/AppMethodBeat 的at函数
private void traceWindowFocusChangeMethod(MethodVisitor mv, String classname) {
mv.visitVarInsn(Opcodes.ALOAD, 0);
mv.visitVarInsn(Opcodes.ILOAD, 1);
mv.visitMethodInsn(Opcodes.INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "at", "(Landroid/app/Activity;Z)V", false);
}
}
找到了插桩的函数，但不知道到底做了什么，回到com/tencent/matrix/trace/core/AppMethodBeat类中的三个函数中来瞅一眼
public static void i(int methodId) {
if (status <= STATUS_STOPPED) {
return;
}
if (methodId >= METHOD_ID_MAX) {
return;
}
if (status == STATUS_DEFAULT) {
synchronized (statusLock) {
if (status == STATUS_DEFAULT) {
//这个函数做了时间的计算，请看下面
realExecute();
status = STATUS_READY;
}
}
}
long threadId = Thread.currentThread().getId();
if (sMethodEnterListener != null) {
sMethodEnterListener.enter(methodId, threadId);
}
if (threadId == sMainThreadId) {
if (assertIn) {
android.util.Log.e(TAG, "ERROR!!! AppMethodBeat.i Recursive calls!!!");
return;
}
assertIn = true;
if (sIndex < Constants.BUFFER_SIZE) {
mergeData(methodId, sIndex, true);
} else {
sIndex = 0;
mergeData(methodId, sIndex, true);
}
++sIndex;
assertIn = false;
}
}
private static void realExecute() {
MatrixLog.i(TAG, "[realExecute] timestamp:%s", System.currentTimeMillis());
sCurrentDiffTime = SystemClock.uptimeMillis() - sDiffTime;
sHandler.removeCallbacksAndMessages(null);
sHandler.postDelayed(sUpdateDiffTimeRunnable, Constants.TIME_UPDATE_CYCLE_MS);
sHandler.postDelayed(checkStartExpiredRunnable = new Runnable() {
@Override
public void run() {
synchronized (statusLock) {
MatrixLog.i(TAG, "[startExpired] timestamp:%s status:%s", System.currentTimeMillis(), status);
if (status == STATUS_DEFAULT || status == STATUS_READY) {
status = STATUS_EXPIRED_START;
}
}
}
}, Constants.DEFAULT_RELEASE_BUFFER_DELAY);
//hook android.app.ActivityThread 中Handler对象mH的mCallBack,将其赋值为HackCallback
ActivityThreadHacker.hackSysHandlerCallback();
//添加Looper监控
LooperMonitor.register(looperMonitorListener);
}
//hook ActivityThread 中 Handler对象 mh 的mCallBack属性
public static void hackSysHandlerCallback() {
try {
sApplicationCreateBeginTime = SystemClock.uptimeMillis();
sApplicationCreateBeginMethodIndex = AppMethodBeat.getInstance().maskIndex("ApplicationCreateBeginMethodIndex");
Class<?> forName = Class.forName("android.app.ActivityThread");
Field field = forName.getDeclaredField("sCurrentActivityThread");
field.setAccessible(true);
Object activityThreadValue = field.get(forName);
Field mH = forName.getDeclaredField("mH");
mH.setAccessible(true);
Object handler = mH.get(activityThreadValue);
Class<?> handlerClass = handler.getClass().getSuperclass();
if (null != handlerClass) {
//将HackCallback赋值给mCallback
Field callbackField = handlerClass.getDeclaredField("mCallback");
callbackField.setAccessible(true);
Handler.Callback originalCallback = (Handler.Callback) callbackField.get(handler);
HackCallback callback = new HackCallback(originalCallback);
callbackField.set(handler, callback);
}
MatrixLog.i(TAG, "hook system handler completed. start:%s SDK_INT:%s", sApplicationCreateBeginTime, Build.VERSION.SDK_INT);
} catch (Exception e) {
MatrixLog.e(TAG, "hook system handler err! %s", e.getCause().toString());
}
}
//为什么要hook mH呢，回顾下前面的App启动流程中，ActivityManagerService其实是通过binder启动ApplicationThread，然后通过message消息，
//最终在ActivityThread中启动luanchActivity，hook它就可以监听message消息，发现是luanchActivity的消息后，就可以做相应的信息记录，如app启动完成的标志。
private final static class HackCallback implements Handler.Callback {
private static final int LAUNCH_ACTIVITY = 100;
private static final int CREATE_SERVICE = 114;
private static final int RECEIVER = 113;
private static final int EXECUTE_TRANSACTION = 159; // for Android 9.0
private static boolean isCreated = false;
private static int hasPrint = 10;
private final Handler.Callback mOriginalCallback;
HackCallback(Handler.Callback callback) {
this.mOriginalCallback = callback;
}
@Override
public boolean handleMessage(Message msg) {
if (!AppMethodBeat.isRealTrace()) {
return null != mOriginalCallback && mOriginalCallback.handleMessage(msg);
}
//判断是否是launchActivity的消息
boolean isLaunchActivity = isLaunchActivity(msg);
if (hasPrint > 0) {
MatrixLog.i(TAG, "[handleMessage] msg.what:%s begin:%s isLaunchActivity:%s", msg.what, SystemClock.uptimeMillis(), isLaunchActivity);
hasPrint--;
}
if (isLaunchActivity) {
ActivityThreadHacker.sLastLaunchActivityTime = SystemClock.uptimeMillis();
ActivityThreadHacker.sLastLaunchActivityMethodIndex = AppMethodBeat.getInstance().maskIndex("LastLaunchActivityMethodIndex");
}
if (!isCreated) {
if (isLaunchActivity || msg.what == CREATE_SERVICE || msg.what == RECEIVER) { // todo for provider
//赋值app启动结束时间 sApplicationCreateEndTime - sApplicationCreateBeginTime 就是我们的app启动时间
ActivityThreadHacker.sApplicationCreateEndTime = SystemClock.uptimeMillis();
ActivityThreadHacker.sApplicationCreateScene = msg.what;
isCreated = true;
sIsCreatedByLaunchActivity = isLaunchActivity;
MatrixLog.i(TAG, "application create end, sApplicationCreateScene:%d, isLaunchActivity:%s", msg.what, isLaunchActivity);
synchronized (listeners) {
for (IApplicationCreateListener listener : listeners) {
//app启动完成回调
listener.onApplicationCreateEnd();
}
}
}
}
return null != mOriginalCallback && mOriginalCallback.handleMessage(msg);
}
private Method method = null;
//判断消息是否是LaunchActivity
private boolean isLaunchActivity(Message msg) {
if (Build.VERSION.SDK_INT > Build.VERSION_CODES.O_MR1) {
if (msg.what == EXECUTE_TRANSACTION && msg.obj != null) {
try {
if (null == method) {
Class clazz = Class.forName("android.app.servertransaction.ClientTransaction");
method = clazz.getDeclaredMethod("getCallbacks");
method.setAccessible(true);
}
List list = (List) method.invoke(msg.obj);
if (!list.isEmpty()) {
return list.get(0).getClass().getName().endsWith(".LaunchActivityItem");
}
} catch (Exception e) {
MatrixLog.e(TAG, "[isLaunchActivity] %s", e);
}
}
return msg.what == LAUNCH_ACTIVITY;
} else {
return msg.what == LAUNCH_ACTIVITY;
}
}
}
/**
* hook method when it's called out.
*
* @param methodId
*/
public static void o(int methodId) {
if (status <= STATUS_STOPPED) {
return;
}
if (methodId >= METHOD_ID_MAX) {
return;
}
if (Thread.currentThread().getId() == sMainThreadId) {
if (sIndex < Constants.BUFFER_SIZE) {
mergeData(methodId, sIndex, false);
} else {
sIndex = 0;
mergeData(methodId, sIndex, false);
}
++sIndex;
}
}
/**
* when the special method calls,it's will be called.
*
* @param activity now at which activity
* @param isFocus this window if has focus
*/
public static void at(Activity activity, boolean isFocus) {
String activityName = activity.getClass().getName();
if (isFocus) {
if (sFocusActivitySet.add(activityName)) {
synchronized (listeners) {
for (IAppMethodBeatListener listener : listeners) {
listener.onActivityFocused(activity);
}
}
MatrixLog.i(TAG, "[at] visibleScene[%s] has %s focus!", getVisibleScene(), "attach");
}
} else {
if (sFocusActivitySet.remove(activityName)) {
MatrixLog.i(TAG, "[at] visibleScene[%s] has %s focus!", getVisibleScene(), "detach");
}
}
}
分析到这里发现App启动的开始时间是在插桩的函数中，第一次被执行i函数时记录的，结束时间是hook了Handler的消息，发现是LaunchActivity时记录的，整个应用的启动时间已经出现了，但我们配置那么多splashActivities，怎么没有相关逻辑呢？再来看一段代码
//StartupTracer类中我们发现这个
@Override
protected void onAlive() {
super.onAlive();
MatrixLog.i(TAG, "[onAlive] isStartupEnable:%s", isStartupEnable);
if (isStartupEnable) {
AppMethodBeat.getInstance().addListener(this);
//通过application注册了所有activity的生命回调
Matrix.with().getApplication().registerActivityLifecycleCallbacks(this);
}
}
//生命周期，
public interface ActivityLifecycleCallbacks {
void onActivityCreated(Activity activity, Bundle savedInstanceState);
void onActivityStarted(Activity activity);
void onActivityResumed(Activity activity);
void onActivityPaused(Activity activity);
void onActivityStopped(Activity activity);
void onActivitySaveInstanceState(Activity activity, Bundle outState);
void onActivityDestroyed(Activity activity);
}
//同样的在StartupTracer中，发现这个方法并不在ActivityLifecycleCallback中，其实这个生命周期就是插桩函数at中的回调
//插桩函数at给每个onActivityFocused函数都插入了相关代码，所以会回调到这里
@Override
public void onActivityFocused(Activity activity) {
if (ActivityThreadHacker.sApplicationCreateScene == Integer.MIN_VALUE) {
Log.w(TAG, "start up from unknown scene");
return;
}
String activityName = activity.getClass().getName();
//冷启动
if (isColdStartup()) {
//判断是否有启动页面
boolean isCreatedByLaunchActivity = ActivityThreadHacker.isCreatedByLaunchActivity();
MatrixLog.i(TAG, "#ColdStartup# activity:%s, splashActivities:%s, empty:%b, "
+ "isCreatedByLaunchActivity:%b, hasShowSplashActivity:%b, "
+ "firstScreenCost:%d, now:%d, application_create_begin_time:%d, app_cost:%d",
activityName, splashActivities, splashActivities.isEmpty(), isCreatedByLaunchActivity,
hasShowSplashActivity, firstScreenCost, uptimeMillis(),
ActivityThreadHacker.getEggBrokenTime(), ActivityThreadHacker.getApplicationCost());
//用activity的名字和hash作为key，从createdTimeMap中获取createdTime时间，createdTime是在onActivityCreated中记录的
String key = activityName + "@" + activity.hashCode();
Long createdTime = createdTimeMap.get(key);
if (createdTime == null) {
createdTime = 0L;
}
//记录当前Activity启动耗时
createdTimeMap.put(key, uptimeMillis() - createdTime);
if (firstScreenCost == 0) {
//第一屏启动耗时，减去app启动开始时间
this.firstScreenCost = uptimeMillis() - ActivityThreadHacker.getEggBrokenTime();
}
if (hasShowSplashActivity) {
//冷启动总耗时，在splash页启动完成时间减去应用启动时间，这个跟我们之前分析的不太一样，其实逻辑就是这样
//冷启动时间，在没有splash页面就是lauchActivity消息发出的时间差，如果配置了splash页，
//就是在splash页面启动完成的时间差
coldCost = uptimeMillis() - ActivityThreadHacker.getEggBrokenTime();
} else {
if (splashActivities.contains(activityName)) {
hasShowSplashActivity = true;
} else if (splashActivities.isEmpty()) { //process which is has activity but not main UI process
if (isCreatedByLaunchActivity) {
coldCost = firstScreenCost;
} else {
firstScreenCost = 0;
coldCost = ActivityThreadHacker.getApplicationCost();
}
} else {
if (isCreatedByLaunchActivity) {
// MatrixLog.e(TAG, "pass this activity[%s] at duration of start up! splashActivities=%s", activity, splashActivities);
coldCost = firstScreenCost;
} else {
firstScreenCost = 0;
coldCost = ActivityThreadHacker.getApplicationCost();
}
}
}
if (coldCost > 0) {
Long betweenCost = createdTimeMap.get(key);
if (null != betweenCost && betweenCost >= 30 * 1000) {
MatrixLog.e(TAG, "%s cost too much time[%s] between activity create and onActivityFocused, "
+ "just throw it.(createTime:%s) ", key, uptimeMillis() - createdTime, createdTime);
return;
}
//更新时间，发出报告
analyse(ActivityThreadHacker.getApplicationCost(), firstScreenCost, coldCost, false);
}
} else if (isWarmStartUp()) {
//热启动，就只需要记录最后一个activity创建的时间
isWarmStartUp = false;
long warmCost = uptimeMillis() - lastCreateActivity;
MatrixLog.i(TAG, "#WarmStartup# activity:%s, warmCost:%d, now:%d, lastCreateActivity:%d", activityName, warmCost, uptimeMillis(), lastCreateActivity);
if (warmCost > 0) {
analyse(0, 0, warmCost, true);
}
}
}
现在来总结下启动耗时中trace canary都做了啥：
- 插桩i、o、at函数，在i函数中记录app启动开始时间，并hook ActivityThread Handler对象，通过callBack拿到launchActivity的消息，来记录application启动结束时间
- at函数中回调Activity的onActivityFocused生命周期函数，用来记录activity启动结束时间，开始时间在onActivityCreated中记录
插桩、Hook、注册Activity的生命周期监听等，把复杂的流程简单化，解放双手。 你是不是还有疑问：为什么它不直接在ActivityThread中插桩呢？这样不就不用hook了吗，抱歉不行的，我没搜到相关支持的信息。hook思想也是一个不错的东西，值得我们深入学习下。希望这次分析对你有帮助。
