我这个人不懂什么操作系统,于是用 Go 语言模拟了一个...

Introducing: ShamOS

今天要讲的故事是:

我这个人不懂什么操作系统,于是我用 Go 语言模拟出了一个......

起因

以前看过一篇文章叫做《我这个人不懂什么CPU,于是我用代码模拟出了一个》。这篇文章介绍了一位大佬一言不合用 Go 语言模拟了一台计算机(项目:djhworld/simple-computer)的故事,靓!

这学期有操作系统课,上这个课程的主要收获就是,课上那些活在 PPT 中的算法,就很迷!我是不太喜欢这种方式的,我奉行 Talk is cheap. Show me the code.

所以,我也用 Go 语言模拟了一个“操作系统”——一个拥有标准输入输出与进程间通信的、基于时间片轮转调度的多道程序运行器:cdfmlr/sham (sham 意为:骗局、虚假事物)。

取名叫做 sham 就是希望大家原谅我的标题党行为,事实上,这个东西远谈不上一个“操作系统”,和 djhworld/simple-computer 等类似的优秀项目比起来,,我做的什么都不是。但我只做了不到 10 分钟的设计,并用不到 2k 行代码实现了它。作为业余蒟蒻实现的玩具项目,你还能对它有什么更高的要求呢?

下面,介绍这个 Sham 系统。

Sham 系统概述

在这里,简要介绍系统中的一些关键设计思路。

至于具体的实现,事实上,这个项目非常简单,而且我写了不少注释,在 git commit message 中也留下了(在我看来)较为详细的说明,如果您不介意,完全可以去读一读源码:

如果你喜欢这个项目,欢迎 Star、Fork、Watch 三连。如果有任何疑问、意见或建议,也欢迎 Issue 和 PR。

抽象结构

这个模拟的操作系统中,主要包含以下抽象:

  • CPU:一个带有互斥锁的结构,单独在一个协程中运行应用程序的线程。
  • 内存:一个无限大的结构,不需要管理。
  • IO设备:一个独立的设备,单独在一个协程中运行,可以输入或输出。
  • 操作系统:包括操作系统基础结构、调度器、系统调用、中断处理程序组。为例简化模型,操作系统单独运行在一个协程中,它本身不需要在 CPU、内存上运行,而是在内部持有 CPU 和内存。
    • 操作系统基础结构:持有并管理 CPU,内存、IO 设备、进程表和中断向量。
    • 调度器:完成进程调度工作的具体算法。
    • 系统调用:为应用程序提供的“内核态”操作接口。
    • 中断处理程序:处理应用程序或操作系统内部发出的各类中断。
  • 进程、线程:为了简化模型,一个进程只能持有且必须持有一个线程。
    • 进程:包括一个可运行的进程、当前状态(运行、就绪、阻塞)以及需要的各种资源(内存等)。
    • 线程:进程具体可执行的部分,包含要运行的“程序代码”以及运行时的上下文。
    • 上下文:包括程序计数器、进程指针、操作系统接口。
  • 具体应用程序:进程的实例(在 sham_test.go 中实现了一些有意思的应用)。

目前的实现中,调度器使用的是一个带时间片轮转的 FCFS 调度器,但可以十分容易地添加、替换新的调度算法。

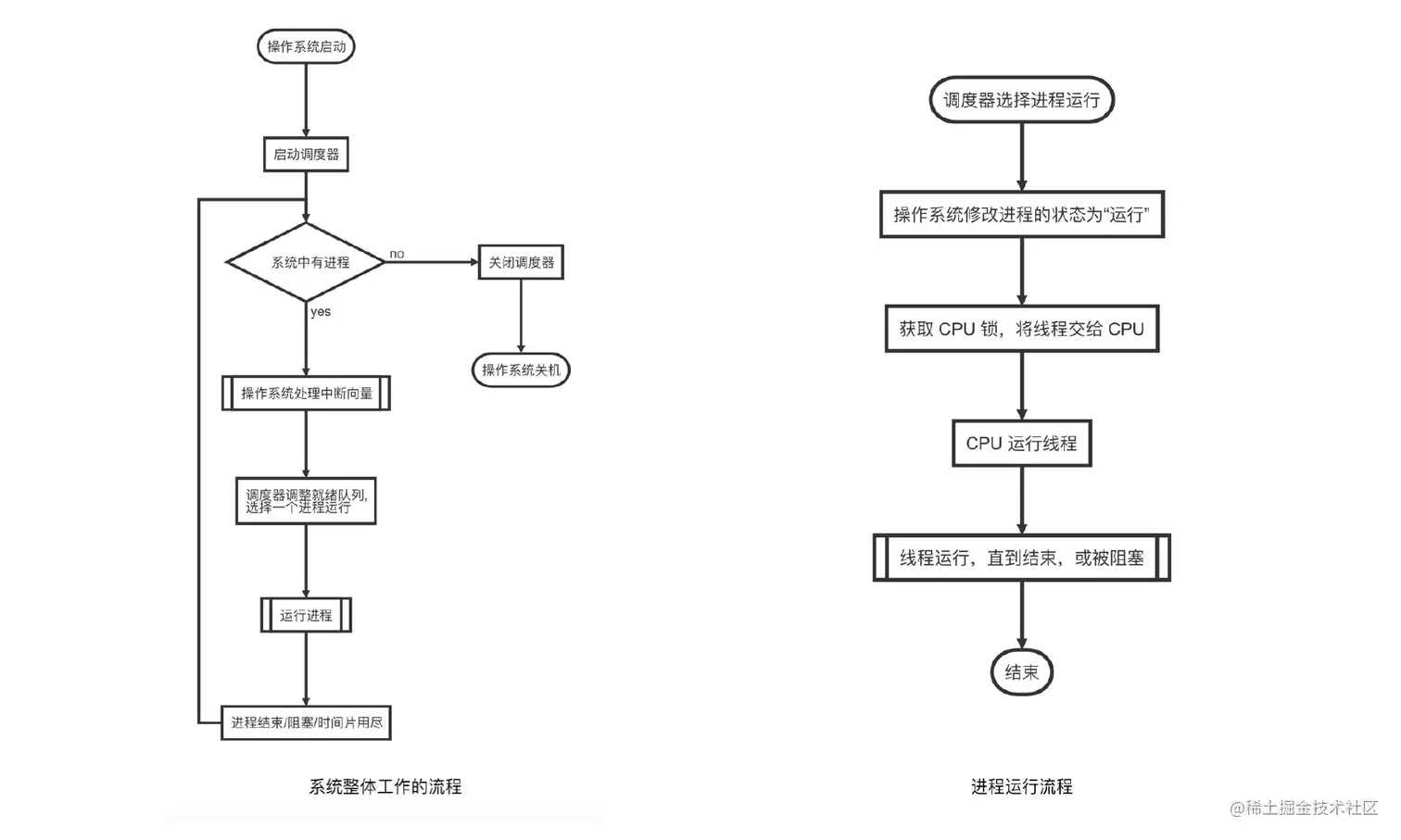

系统的工作流程

截屏2020-11-13 19.58.42

线程的运行

关于线程的运行,直接看一部分 Thread 具体代码实现:

// Thread 线程:是一个可以在 CPU 里跑的东西。
type Thread struct {
	// runnable 是实际要运行的内容
	runnable Runnable
	// contextual 是 Thread 的环境
	contextual *Contextual
}

// Runnable 程序:应用程序的具体的代码就写在这里面
// 每一次返回就代表“一条指令”(一个原子操作)执行完毕,返回值为状态:
//  - StatusRunning 继续运行(如果时间片未用尽)
//  - StatusReady 会进入就绪队列(即 yield,主动让出 CPU)
//  - StatusBlocked 会进入阻塞状态(一般不用。需要阻塞时一般通过中断请求)
//  - StatusDone 进程运行结束。
type Runnable func(contextual *Contextual) int

// 进程的状态
const (
	StatusBlocked = -1
	StatusReady   = 0
	StatusRunning = 1
	StatusDone    = 2
)

// Contextual 上下文:线程的上下文。
type Contextual struct {
    // 指向 Process 的指针,可以取用 Process 的资源
	Process *Process
	// 通过 Contextual.OS.XX 调系统调用
	OS OSInterface
	// 程序计数器
	PC uint
}
复制代码

具体的应用程序把“代码”写在一个 Runnable 型的函数中,这个函数每执行完一个原子操作就应该返回一次。同时 runnable 也可以在执行完任何一个原子操作时,被外部事件强行打断(比如时间片用尽)。

Thread.Run() 实现了上述控制,runnable 的返回、外部的打断都会被 Thread.Run() 捕获。前面的流程图中,「CPU 运行线程」也就是调用 Thread.Run() 方法:

// Run 包装并运行 Thread 的 runnable。
// 该函数返回的 done、cancel 让 runnable 变得可控:
// - 当 runnable 返回,即 Thread 结束时,done 会接收到 Process/Thread 的状态。
// - 当外部需要强制终止 runnable 的运行(调度),调用 cancel() 即可。
func (t *Thread) Run() (done chan int, cancel context.CancelFunc) {
	done = make(chan int)

	_ctx, cancel := context.WithCancel(context.Background())

	go func() {
		for { // 一条条代码不停跑,直到阻塞|退出|被取消
			select {
			case <-_ctx.Done(): // 被取消,取消由 CPU 发起
                // 取消时 CPU 会临时置 Status 为需要转到的状态,
				// 这里获取并把这个值传给操作系统
				// 同时把状态重置为 StatusRunning
                //(状态转化需由操作系统完成,这里只是暂时借用这个值,故要还原)
				s := t.contextual.Process.Status
				t.contextual.Process.Status = StatusRunning
				done <- s
				return
			default:
				ret := t.runnable(t.contextual)
                t.contextual.Commit()  // PC++, clockTick()
				if ret != StatusRunning { // 结束|阻塞|就绪,交给调度器处理
					done <- ret
					return
				}
			}
		}
	}()

	return done, cancel
}
复制代码

这里使用 go 语言标准库的 context 包,控制线程运行的取消(外部打断)。如果没有外部打断,runnable 返回时就会将程序计数器和时钟加一。如果 runnable 一直返回 StatusRunning 就可以一直运行下去。在 runnable 内部,通过 contextual.PC 以及例如 switch 的流程控制语句即可实现一条条代码执行的效果。

例如,下面的这个 Runnable 函数(程序)有 4 个操作(4 条指令)它们会依次执行:

func processSeq(contextual *Contextual) int {
    switch contextual.PC {
    case 0:
        log.Debug("Line 0")
        return StatusRunning
    case 1:
        log.Debug("Line 1")
        return StatusRunning
    case 2:
        log.Debug("Line 2")
        return StatusRunning
    case 3:
        return StatusDone
    }
    return StatusDone
}
复制代码

这样的写法有些像汇编语言,而事实上,runnable 甚至就是这个模拟的操作系统的机器语言!所以写起来略为繁琐,这个难以避免。

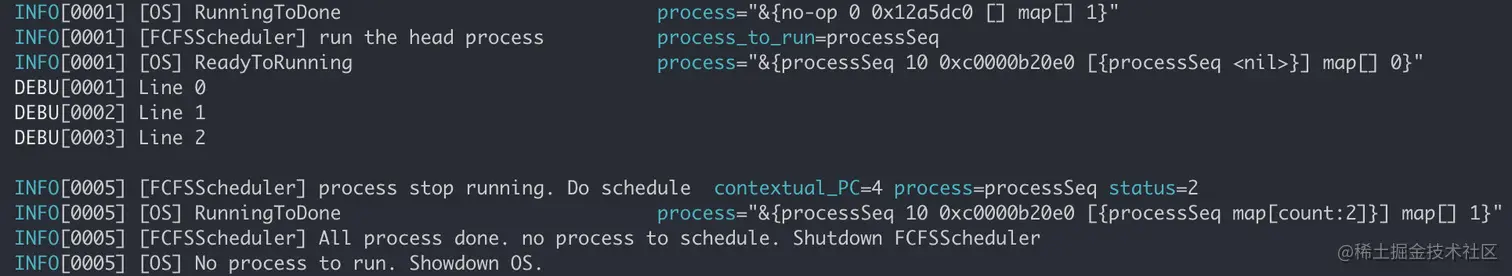

运行的效果如下:

截屏2020-11-13 11.21.54

:把上面的程序翻译成我们平时的 Go 程序就是:

func processSeq() int {
    log.Debug("Line 0")
	log.Debug("Line 1")
	log.Debug("Line 2")
    return StatusDone
}
复制代码

中断与 IO

中断在操作系统中至关重要,所以这个模拟的操作系统也需要中断的实现。

这里对中断的建模如下:

type Interrupt struct {
	Typ     string
	Handler InterruptHandler
	Data    InterruptData
}

// InterruptHandler 是「中断处理程序」
type InterruptHandler func(os *OS, data InterruptData)

// InterruptData 是中断的数据
type InterruptData struct {
	Pid string
	// Channel 是用来给中断发起程序与中断处理程序通信的信道。
	Channel chan interface{}
}
复制代码

中断包含一个类型,处理程序(处理程序和中断类型一一对应),以及附加的数据。

应用程序,或操作系统内部都可以通过一个系统调用发出中断(这个模拟中几乎没有硬件,所以不考虑硬件中断)。操作系统受到中断请求,会把中断放入一个中断表,然后在当前时钟周期结束后,调度运行时程序阻塞,依次调用相应中断处理程序处理中断表里的中断。

中断处理程序会做必要的工作,完成后解除发起进程的阻塞状态。

有了这个中断机制,就可以很容易地实现时间片轮转——在时间片用尽后,发出一个时钟中断,其处理程序会把进程就绪。

同时,中断支持了各种 IO 设备的使用。例如,最简单的是使用标准输出,发出一个标准输出的中断请求,传入需要的数据即可:

func helloWorld(contextual *Contextual) int {
    ch := make(chan interface{}, 1)
    ch <- "Hello, world!"
    contextual.OS.InterruptRequest(contextual.Process.Thread,
                                   StdOutInterrupt, ch)
    return StatusDone
}
复制代码

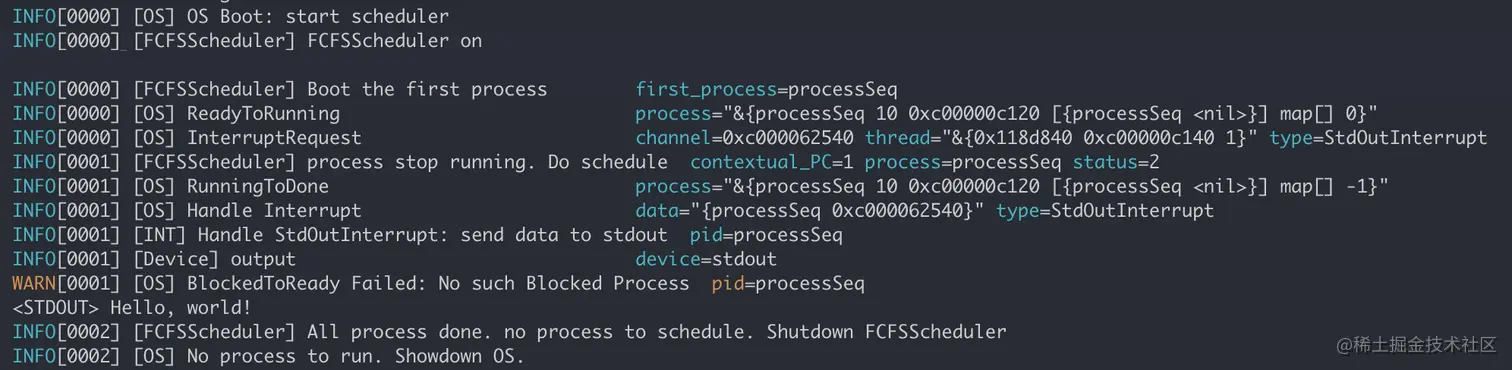

这个中断的处理程序会使用标准输出设备,完成输出。运行结果:

截屏2020-11-13 11.18.57

出了标准输入,我还实现了标准输出设备,以及特殊的 Pipe 设备。这两个东西的调用代码都比较复杂,在此不做演示。

标准输入、输出都是模拟的“硬件”,这些东西会单独在一个协程中运行。而 Pipe 设备则是一个虚拟的设备,它是对 Go 语言 channel 的封装。操作系统可以动态生成任意多个 Pipe 并分配给需要的进程,通过 Pipe 进程之间就可以利用 CSP 模型可以完成通信与同步。

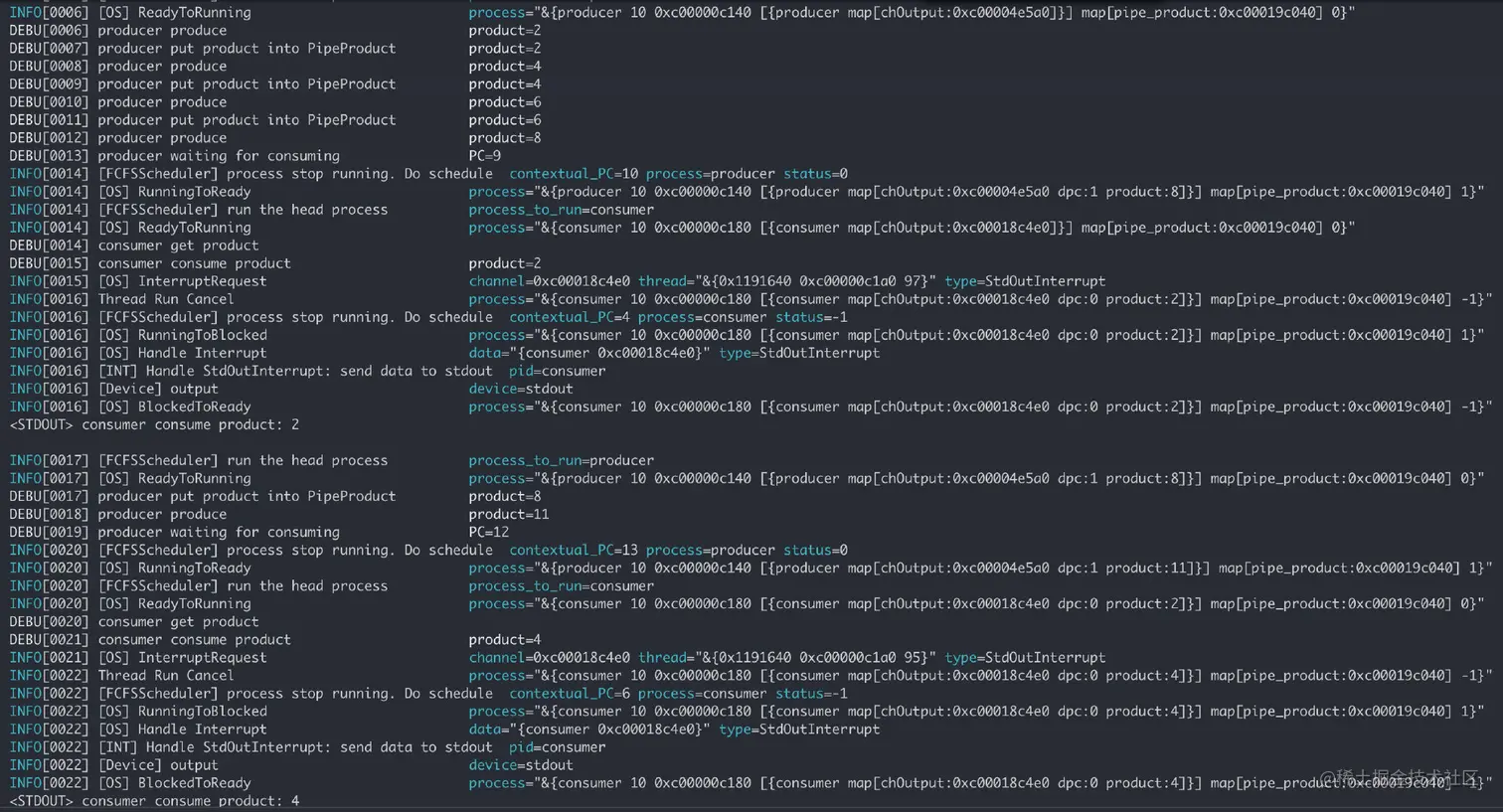

利用 Pipe 设备,在这个模拟的操作系统中,可以实现「生产者-消费者」问题。代码稍微复杂(需要约 150 行代码,见 sham_test.go 之 TestProducerConsumer),但完全可以正确工作:

截屏2020-11-13 12.07.16

Sham 程序设计

作为系统可用性的不严谨证明,下面给出一份 Sham 程序设计指南。

在 Sham 源码的 sham_test.go 文件中,包含了一系列开发过程中测试使用的应用程序实现。我们完全可以把这个文章看作 Sham 程序设计的官方实例。下文中任何不明朗部分都请参考那些实例。

如何运行 Sham?

shamOS := NewOS()
shamOS.Scheduler = FCFSScheduler{}
// shamOS.ReadyProcs = []*Process{} // No Noop

shamOS.CreateProcess(...)
shamOS.CreateProcess(...)
...

shamOS.Boot()
复制代码

获取一个 OS 实例,指定调度器(FCFSScheduler 是先来先服务算法),添加应用程序进程,然后 Boot 就开始运行了!

系统的就绪队列中默认有一个 Noop(NO OPeration)进程,这个进程什么也不做。如果不需要,可以参考被注释掉的第三行代码删除它。

调用 shamOS.CreateProcess 可以给系统中新建进程,新的进程会被正确初始化,并放入就绪队列等待运行:

func (os *OS) CreateProcess(pid string, precedence uint, timeCost uint, runnable Runnable)
复制代码

precedence 和 timeCost 是给留特定的调度算法使用的,如果使用 FCFSScheduler 就没什么用,随便写即可,runnable 就是具体的程序代码了,下面就介绍 runnable 的写法。

顺序程序

func processSeq(contextual *Contextual) int {
    switch contextual.PC {
    case 0:
        log.Debug("Line 0")
        return StatusRunning
    case 1:
        log.Debug("Line 1")
        return StatusRunning
    case 2:
        log.Debug("Line 2")
        return StatusRunning
    case 3:
        return StatusDone
    }
    return StatusDone
}
复制代码

借助 switch contextual.PCreturn StatusRunning 一个时钟执行一个操作。当程序结束时,return StatusDone

注:这里是调用了 log(github.com/sirupsen/logrus,打一条日志),这其实是个「超系统调用」,调用了 sham 以外的东西。作为测试,这没问题。

系统调用

如果你对刚才的「超系统调用」感觉不爽,那没关系,下面就介绍 Sham 的系统调用。其实之前我们使用的 CreateProcess 就是一个系统调用:

  • CreateProcess(pid string, precedence uint, timeCost uint, runnable Runnable)
shamOS.CreateProcess("processFoo", 10, 1, func(contextual *Contextual) int {
    contextual.OS.CreateProcess("ProcessBar", 10, 0, func(contextual *Contextual) int {
        fmt.Println("ProcessBar, a Process dynamic created by processFoo")
        return StatusDone
    })
    return StatusDone
})
复制代码

我们使用 contextual.OS.XXX 完成系统调用。这里 processFoo 调用 CreateProcess 新建了一个进程 ProcessBar。

还有一个更有用的系统调用——中断请求:

  • InterruptRequest(thread *Thread, typ string, channel chan interface{})

thread 是发起中断的进程,一般是当前线程自己: contextual.Process.Thread ,typ 是要调用的中断类型,channel 是当前线程与中断处理程序直接通信的。

由于当前线程与中断处理程序显然不同步,channel 必须是带缓冲区的!

func helloWorld(contextual *Contextual) int {
    ch := make(chan interface{}, 1)
    ch <- "Hello, world!"
    contextual.OS.InterruptRequest(contextual.Process.Thread,
                                   StdOutInterrupt, ch)
    return StatusDone
}
复制代码

目前可用的中断类型有:

typ说明channel
StdOutInterrupt输出到标准输出放入药输出的东西
StdInInterrupt从标准输入获取输入一个空 chan,标准输入会写东西进去
NewPipeInterrupt新建一个 Pipe 设备放入 pipeID 和 pipeBufferSize
GetPipeInterrupt获取一个 Pipe 设备放入 pipeID

关于 Pipe 后面再详细介绍。

使用标准输入时,需要注意,把 chan 放到 sham 线程的内存中,而不是使用一个 go 变量:

shamOS.CreateProcess("processIn", 10, 1, func(contextual *Contextual) int {
    mem := &contextual.Process.Memory[0]

    switch contextual.PC {
    case 0:
        in := make(chan interface{}, 1)
        // in 会在多个周期中被使用,需要放入内存
        mem.Content = map[string]chan interface{}{"in": in}
        contextual.OS.InterruptRequest(contextual.Process.Thread,
                                       StdInInterrupt, in)
        return StatusRunning
    case 1:
        in := mem.Content.(map[string]chan interface{})["in"]

        content := <-in
        log.WithField("content", content).Debug("got content")

        return StatusDone
    }

    return StatusDone
})
复制代码

变量使用

程序中当然是需要使用变量的。但从刚才的标准输出程序可以看到,使用 sham 的内存极为麻烦!而那些从内存读写变量的操作非常套路化,所以我封装了一个 VarPool 来方便变量读写:

contextual.InitVarPool()  // 初始化变量池
contextual.SetVar("varName", something)  // 放入(新建或更新)变量
something := contextual.GetVar("varName")  // 读取变量,如果不存在会得到 nil
something, ok := contextual.TryGetVar("varName")  // 读取变量,ok指使变量是否存在
复制代码

E.g.

shamOS.CreateProcess("useVarPool", 1, 1, func(contextual *Contextual) int {
    switch {
    case contextual.PC == 0:
        contextual.InitVarPool()

        contextual.SetVar("chOutput", make(chan interface{}, 1))

        return StatusRunning
    case contextual.PC <= 3:
        contextual.SetVar("num", contextual.PC*contextual.PC)

        chOut := contextual.GetVar("chOutput").(chan interface{})

        chOut <- fmt.Sprintln(contextual.GetVar("num"), chOut)
        contextual.OS.InterruptRequest(contextual.Process.Thread, StdOutInterrupt, chOut)

        return StatusRunning
    }
    return StatusDone
})
复制代码

条件/循环

条件、循环这里做的不太好,比较麻烦。需要大家手动维护额外的程序计数器:

const PipeProduct = "pipe_product"

shamOS.CreateProcess("producer", 10, 100, func(contextual *Contextual) int {
    switch contextual.PC {
    case 0:
        contextual.InitVarPool()
        contextual.SetVar("chOutput", make(chan interface{}, 1))

        return StatusRunning
    case 1:
        pipeArgs := make(chan interface{}, 2)
        pipeArgs <- PipeProduct // pipeId
        pipeArgs <- 3           // pipeBufferSize
        contextual.OS.InterruptRequest(contextual.Process.Thread,
                                       NewPipeInterrupt, pipeArgs)

        return StatusRunning
    default:
        if contextual.PC > 30 {
            return StatusDone
        }

        _, ok := contextual.TryGetVar("dpc")
        if !ok {
            contextual.SetVar("dpc", 0)
        }
        dpc := contextual.GetVar("dpc").(int)

        switch dpc {
        case 0:
            product := contextual.PC

            contextual.SetVar("product", product)

            contextual.SetVar("dpc", 1)
            return StatusRunning
        default:
            pipe := interface{}(
                contextual.Process.Devices[PipeProduct]).(*Pipe)

            if pipe.Inputable() {
                product := contextual.GetVar("product")

                pipe.Input() <- product

                contextual.SetVar("dpc", 0)
            } else {
                return StatusReady // yield
            }
        }

        return StatusRunning
    }
})
复制代码

这段代码是生产者消费者问题中的生产者线程,我们通过一个 dpc 变量实现了类似于 JMP 指令的跳转功能。

这段代码中关于 Pipe 不太好理解,所以下面介绍 Pipe。

进程通信: Pipe

Pipe 是 Sham 中的一种特殊 IO 设备,它是对 Golang chan 的封装,它提供了 Sham 进程间通信的能力。

创建 Pipe:

pipeArgs := make(chan interface{}, 2)
pipeArgs <- "pipeID"  // pipeId
pipeArgs <- 3         // pipeBufferSize
contextual.OS.InterruptRequest(contextual.Process.Thread,
                               NewPipeInterrupt, pipeArgs)
复制代码

其他进程获取 Pipe:

pipeArgs := make(chan interface{}, 2)
pipeArgs <- "pipeID" // pipeId

contextual.OS.InterruptRequest(contextual.Process.Thread,
                               GetPipeInterrupt, pipeArgs)
复制代码

NewPipeInterruptGetPipeInterrupt 中断请求被成功处理之后,操作系统会把新建的/获取到的 Pipe 分配给进程,通过 contextual 可以获取:contextual.Process.Devices["pipeID"]。我们会获取到一个 Device 类型的东西,为了具体使用时方便,我们需要把它转化为 *Pipe 类型:

pipe := interface{}(contextual.Process.Devices[PipeProduct]).(*Pipe)
复制代码

在读写 Pipe 的时候需要注意边界条件,不可读时强行去读会造成死锁。

写:在 pipe.Inputable()pipe.Input() <- something,否则说明阻塞,主动让出 CPU:

if pipe.Inputable() {
    pipe.Input() <- contextual.GetVar("product")
} else {
    return StatusReady // yield
}
复制代码

读也是类似的,检测—读取—否则让出 CPU:

if pipe.Outputable() {
    contextual.SetVar("product", <-pipe.Output())
} else {
    return StatusReady // yield
}
复制代码

文章结束之前

无论您是技术比我强的大佬,或是在某一方面比我稍弱的同学,看到这里可能都会骂一声——“什么东西?”

为了回答您的疑问,我想重述我对 Sham 的定义:

cdfmlr/sham (sham 意为:骗局、虚假事物):一个拥有标准输入输出与进程间通信的、基于时间片轮转调度的多道程序运行器。

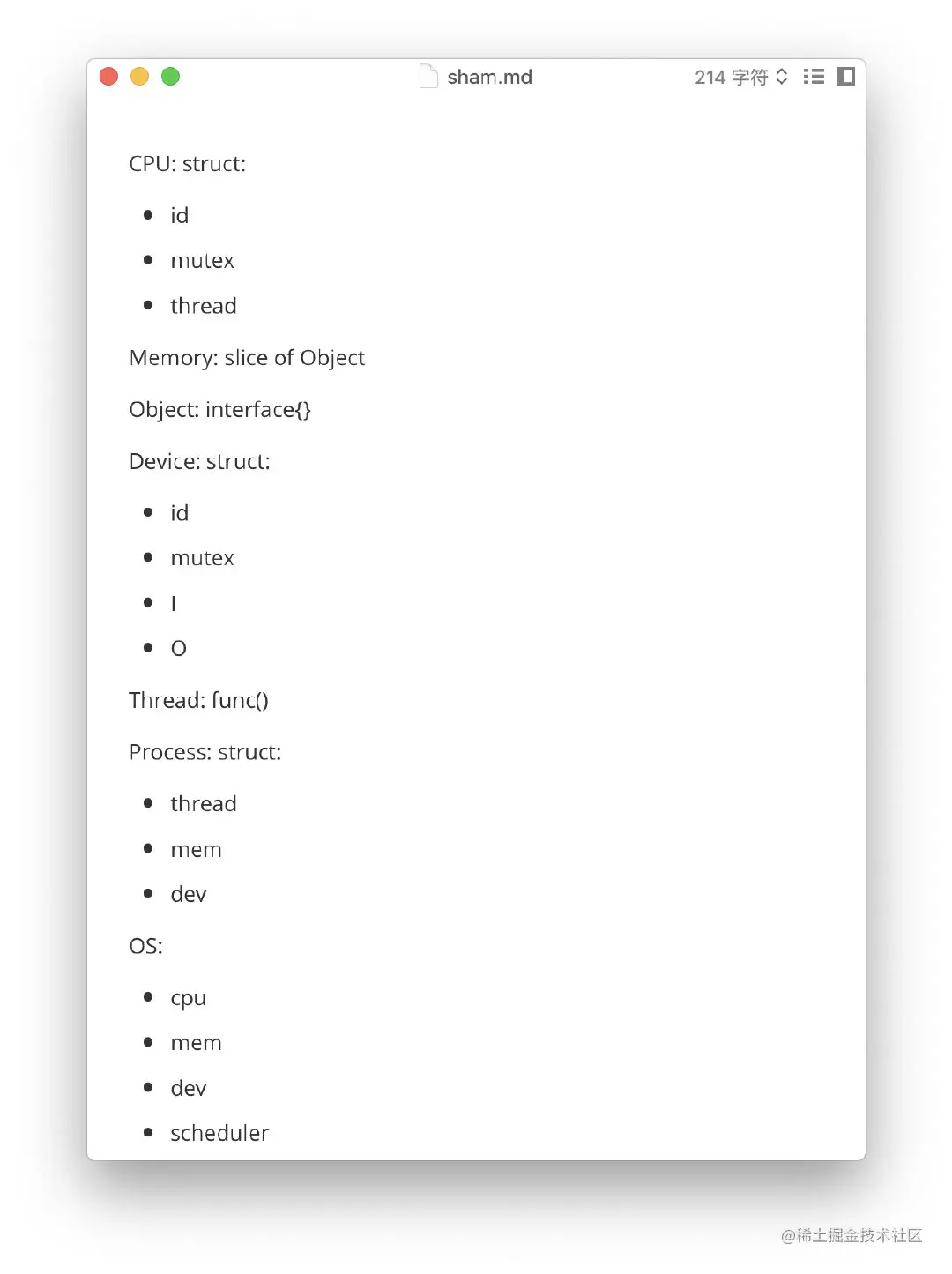

这是我在学习操作系统时的个人娱乐作品。它的功能、整体设计、代码细节都做的很差,因为它最初的设计,仅是为了开玩笑写出的 200 余个字符:

截屏2020-11-16 21.23.28

如果您喜欢这个项目,欢迎 Star、Fork 和 PR。如果您不喜欢这东西,或有任何看法、疑问、意见或建议,也欢迎 Issue,望不吝赐教为感!


shamOS := NewOS()
shamOS.Scheduler = FCFSScheduler{}
shamOS.ReadyProcs = []*Process{}

shamOS.CreateProcess("SeeYou", 0, 0, func(contextual *Contextual) int {
    eof := make(chan interface{}, 1)
    eof <- "By CDFMLR \n 2020.11.16"
    contextual.OS.InterruptRequest(contextual.Process.Thread,
                                   StdOutInterrupt, eof)
    return StatusDone
})

shamOS.Boot()
复制代码
文章分类
后端
