太平洋大西洋水流问题如何解决?一文了解图在前端中的应用

「本文已参与好文召集令活动,点击查看:后端、大前端双赛道投稿,2万元奖池等你挑战!

🎧序言

在我们的日常生活中,图无处不在。小到一张小小地图,大到我们我们乘坐的航班,每一个都跟图有着紧密的联系。

而对于前端来说,图的应用也是相对比较广泛的。图常用于克隆图、太平洋大西洋水流问题、有效数字的判断等等场景。

在下面的这篇文章中,将讲解关于图的一些基础知识,以及图在前端中的常见应用。

一起来学习吧~☂️

🎤一、图是什么?

1、定义

  • 图是由顶点的集合边的集合组成的。
  • 图是网络结构的抽象模型,是一组由连接的节点
  • 图可以表示任何二元关系,比如道路航班……。
  • JS 中没有图,但是可以用 ObjectArray 构建图。
  • 图的表示法:领接矩阵、邻接表、关联矩阵……

2、举例

地铁线路中每一个站点可以看成是一个顶点,而连接着每个站点的线路可以看做是边。

🎹二、图的表示法

图通常有两种表示法:领接矩阵和邻接表。下面一起来看这两种表示法~

1、邻接矩阵表示法

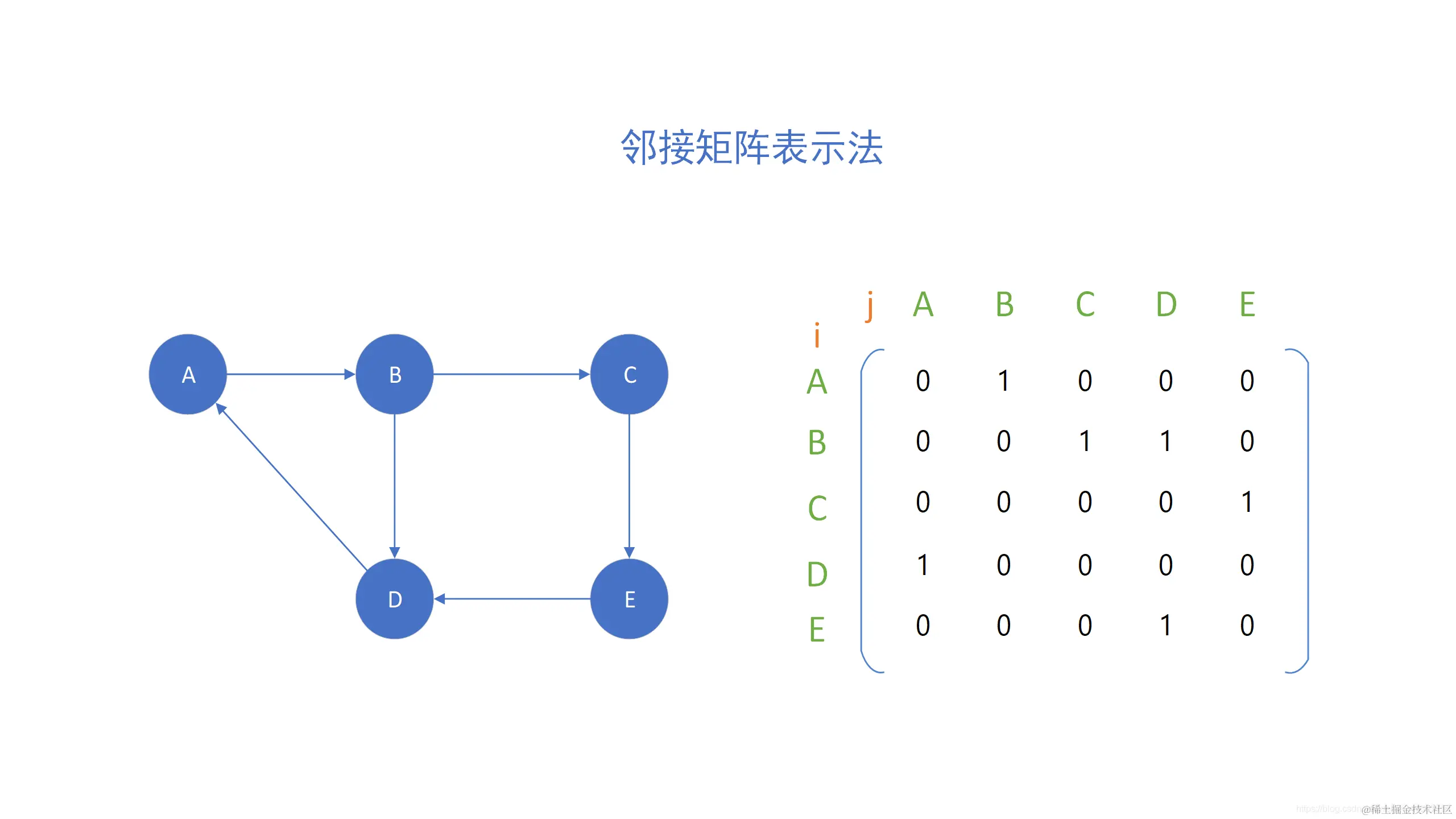

下面用一张图来展示邻接矩阵的表示法。详情见下图👇

邻接矩阵表示法

2、邻接表表示法

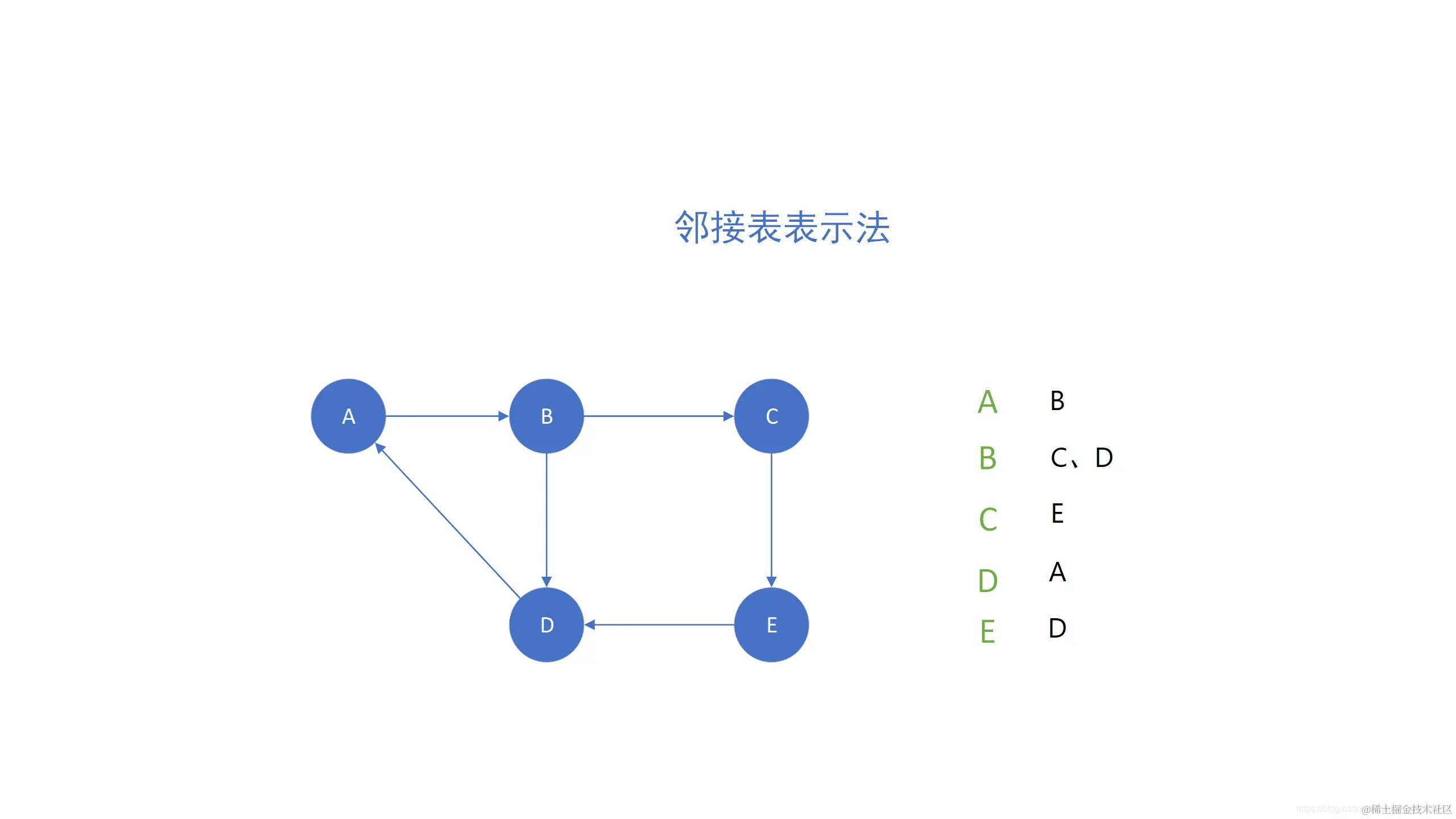

大家可以看到上面的邻接矩阵,在矩阵中存在着大量的0,这将会占据程序中大量的内存。因此,我们引入了邻接表,来解决这个问题。详情见下图👇

邻接表表示法

🎺三、图的常用操作

1、图的深度优先遍历

(1)定义

  • 图的深度优先遍历,即尽可能深的搜索图的分支。

(2)口诀

  • 访问根节点。
  • 对根节点没访问过的相邻节点挨个进行深度优先遍历。

(3)代码实现

接下来我们用 JS 来实现图的深度优先遍历,这里我们采用邻接表的形式来表示。具体代码如下:

我们先来定义一个图的结构:

const graph = {
    0:[1, 2],
    1:[2],
    2:[0, 3],
    3:[3]
}
复制代码

接下来来对这个结构进行深度优先遍历:

const visited = new Set();

const dfs = (n) => {
    console.log(n);
    //将访问过的节点加入集合中
    visited.add(n);
    //对当前节点所对应的数组挨个进行遍历
    graph[n].forEach(c => {
        // 对没有访问过的在此访问
        if(!visited.has(c)){
            //递归进行深度遍历
            dfs(c);
        }
    })
}
//以2为起始点进行深度优先遍历
dfs(2);
复制代码

最后我们来看下打印结果:

/*打印结果:
2
0
1
3
*/
复制代码

2、图的广度优先遍历

(1)定义

  • 图的广度优先遍历,先访问离根节点最近的节点。

(2)口诀

  • 新建一个队列,把根节点入队。
  • 把队头出队并访问。
  • 把队头每访问过的相邻节点入队。
  • 重复第二、三步操作,直到队列为空。

(3)代码实现

接下来我们用 JS 来实现图的广度优先遍历,这里我们采用邻接表的形式来表示。具体代码如下:

同样地我们先来定义一个图的结构:

const graph = {
    0:[1, 2],
    1:[2],
    2:[0, 3],
    3:[3]
}
复制代码

接下来来对这个结构进行深度优先遍历:

//新建一个集合,存放访问过的节点
const visited = new Set();
//初始节点放进集合中
visited.add(2);
//将初始节点放入队列q中
const q = [2];

while(q.length){
    //删除队列q的第一个元素,并将其值返回
    const n = q.shift();
    //打印返回后的值
    console.log(n);
    //将该值所对应邻接表的数组,挨个进行遍历
    graph[n].forEach(c => {
        //判断数组中的元素是否已经访问过
        if(!visited.has(c)){
            //如果没有访问过则加入访问队列和访问集合
            q.push(c);
            visited.add(c);
        }
    });
}
复制代码

最后我们来看下打印结果:

/*打印结果:
2
0
3
1
*/
复制代码

🎻四、leetcode经典题目解析

接下来我们引用几道经典的 leetcode 算法,来巩固的知识。

温馨小提示: 题意的内容范例是对官方题目的简单概要,并不是特别全面,建议大家先点击链接查看,使用体验更为友好~

1、leetcode417太平洋大西洋水流问题(中等)

(1)题意

附上题目链接:leetcode417太平洋大西洋水流问题

给定一个 m x n非负整数矩阵来表示一片大陆上各个单元格的高度。“太平洋”处于大陆的左边界和上边界,而“大西洋”处于大陆的右边界和下边界。

规定水流只能按照上、下、左、右四个方向流动,且只能从高到低或者在同等高度上流动。

请找出那些水流既可以流动到“太平洋”,又能流动到“大西洋”的陆地单元的坐标。

提示:

  • 输出坐标的顺序不重要
  • m 和 n 都小于150

输入输出示例:

  • 给定下面的 5x5 矩阵:

      太平洋 ~   ~   ~   ~   ~
           ~  1   2   2   3  (5) *
           ~  3   2   3  (4) (4) *
           ~  2   4  (5)  3   1  *
           ~ (6) (7)  1   4   5  *
           ~ (5)  1   1   2   4  *
              *   *   *   *   * 大西洋

    返回:

    [[0, 4], [1, 3], [1, 4], [2, 2], [3, 0], [3, 1], [4, 0]] (上图中带括号的单元).

    复制代码

(2)解题思路

  • 把矩阵想象成图。
  • 从海岸线逆流而上遍历图,所到之处就是可以留到某个大洋的坐标。

(3)解题步骤

  • 新建两个矩阵,分别记录能留到两个大洋的坐标。
  • 从海岸线,多管旗下,同时深度优先遍历图,过程中填充上述矩阵。
  • 遍历两个矩阵,找出能流到两个大洋的坐标。

(4)代码实现

/**
 * @param {number[][]} matrix
 * @return {number[][]}
 */
 let pacificAtlantic = function(matrix) {
    // 如果传入的不是一个矩阵,则返回一个空数组
    if(!matrix && !matrix[0]){
        return [];
    }
    // m表示矩阵的行数,n表示矩阵的列数
    const m = matrix.length;
    // matrix[0]表示矩阵的第一行
    const n = matrix[0].length;
    // 定义flow1记录留到太平洋的坐标,flow2记录留到大西洋的坐标
    // from方法构建长度为m的数组,第二个参数填充指定数组的值填充为什么样
    const flow1 = Array.from({length: m}, () => new Array(n).fill(false));
    const flow2 = Array.from({length: m}, () => new Array(n).fill(false));
    // console.log(flow1);
    // console.log(flow2);

    // 进行深度优先遍历
    // r即row,表示行;c即column,表示列
    // flow为二维数组
    const dfs = (r, c, flow) => {
        flow[r][c] = true;
        [[r -1, c],[r + 1, c],[r, c - 1], [r, c + 1]].forEach(([nr,nc]) => {
            if(
                // 保证在矩阵中
                nr >= 0 && nr < m &&
                nc >= 0 && nc < n &&
                // 防止死循环
                !flow[nr][nc] &&
                // 保证逆流而上,即保证下一个节点的值大于上一个节点的值
                matrix[nr][nc] >= matrix[r][c]
            ){
                dfs(nr, nc, flow);
            }
        });
    };

    // 沿着海岸线逆流而上
    for(let r = 0; r < m; r++){
        //第一列的流到太平洋,即flow1
        dfs(r, 0, flow1);
        //最后一列的留到大西洋,即flow2
        dfs(r, n - 1, flow2);
    }

    for(let c = 0; c < n; c++){
        //第一行的流到太平洋,即flow1
        dfs(0, c, flow1);
        //最后一行的留到大西洋,即flow2
        dfs(m - 1, c, flow2);
    }

    //收集能留到两个大洋里的坐标
    const res = [];
    for(let r = 0; r < m; r++){
        for(let c = 0; c < n; c++){
            //当flow1和flow2都为true时,则说明既能留到太平洋,也能流到大西洋
            if(flow1[r][c] && flow2[r][c]){
                res.push([r, c]);
            }
        }
    }
    return res;
};
console.log(pacificAtlantic([[1,2,2,3,5],[3,2,3,4,4],[2,4,5,3,1],[6,7,1,4,5],[5,1,1,2,4]]))

/*打印结果:
[
  [ 0, 4 ], [ 1, 3 ],
  [ 1, 4 ], [ 2, 2 ],
  [ 3, 0 ], [ 3, 1 ],
  [ 4, 0 ]
]
*/
复制代码

2、leetcode133克隆图(中等)

(1)题意

附上题目链接:leetcode133克隆图

给你无向 连通 图中一个节点的引用,请你返回该图的 深拷贝(克隆)。

图中的每个节点都包含它的值 valint) 和其邻居的列表(list[Node])。

class Node {
    public int val;
    public List<Node> neighbors;
}
复制代码

输入输出示例:

  • 输入: adjList = [[2,4],[1,3],[2,4],[1,3]]
  • 输出: [[2,4],[1,3],[2,4],[1,3]]
  • 解释:
    • 图中有 4 个节点。
    • 节点 1 的值是 1,它有两个邻居:节点 24
    • 节点 2 的值是 2,它有两个邻居:节点 13
    • 节点 3 的值是 3,它有两个邻居:节点 24
    • 节点 4 的值是 4,它有两个邻居:节点 13

(2)解题思路

  • 拷贝所有节点。
  • 拷贝所有的边。

(3)解题步骤

  • 深度或广度优先遍历所有节点。
  • 拷贝所有的结点,存储起来。
  • 将拷贝的结点,按照原图的连接方法进行连接。

(4)代码实现

我们用两种方式来实现克隆图:深度优先遍历和广度优先遍历。具体代码如下:

深度优先遍历:

/**
 * // Definition for a Node.
 * function Node(val, neighbors) {
 *    this.val = val === undefined ? 0 : val;
 *    //邻居节点是一个数组
 *    this.neighbors = neighbors === undefined ? [] : neighbors;
 * };
 */

/**
 * @param {Node} node
 * @return {Node}
 */
// 深度优先遍历
let cloneGraph1 = function(node) {
    //如果当前节点为空,则直接返回
    if(!node){
        return;
    }

    //定义一个字典,存放访问过的节点
    const visited = new Map();
    //深度优先遍历
    const dfs = (n) => {
        // 拷贝一份当前初始节点的值
        const nCopy = new Node(n.val);
        //将拷贝后的节点放到访问字典当中
        visited.set(n, nCopy);
        //对初始节点的邻居节点挨个进行遍历
        (n.neighbors || []).forEach(ne => {
            //判断访问队列是否有过邻居节点
            if(!visited.has(ne)){
                /* 如果访问队列没有过该邻居节点,
                则将邻居节点继续进行深度遍历*/
                dfs(ne);
            }
            // 将访问过的邻居节点的值拷贝到nCopy上
            nCopy.neighbors.push(visited.get(ne));
        });
    };
    dfs(node);
    return visited.get(node);
};
复制代码

广度优先遍历:

/**
 * // Definition for a Node.
 * function Node(val, neighbors) {
 *    this.val = val === undefined ? 0 : val;
 *    //邻居节点是一个数组
 *    this.neighbors = neighbors === undefined ? [] : neighbors;
 * };
 */

/**
 * @param {Node} node
 * @return {Node}
 */
let cloneGraph2 = function(node) {
     //如果当前节点为空,则直接返回
    if(!node){
        return;
    }
    //定义一个字典,存放访问过的节点
    const visited = new Map();
    //visited存放节点以及节点的值
    visited.set(node, new Node(node.val));
    // 初始化一个队列
    const q = [node];
    // 当队列内有节点信息时
    while(q.length){
        // 删除队列中的第一个元素并返回值
        const n = q.shift();
        //将节点的邻居挨个进行遍历
        (n.neighbors || []).forEach(ne => {
            // 判断访问队列是否有过邻居节点
            if(!visited.has(ne)){
                // 将节点的邻居加入到队列中
                q.push(ne);
                // 将节点的邻居及邻居的值放入visited中
                visited.set(ne, new Node(ne.val));
            }
            /*如果访问队列已经有过该节点,
            则将此节点放入访问队列的邻居节点
             */
            visited.get(n).neighbors.push(visited.get(ne));
        });
    }
    //返回访问队列的节点信息
    return visited.get(node);
};
复制代码

3、leetcode65有效数字(困难)

(1)题意

附上题目链接:leetcode65有效数字

有效数字(按顺序)可以分成以下几个部分:

  • 一个 小数 或者 整数
  • (可选)一个 'e''E' ,后面跟着一个 整数

小数(按顺序)可以分成以下几个部分:

  • (可选)一个符号字符('+''-'

  • 下述格式之一:

    • 至少一位数字,后面跟着一个点 '.'
    • 至少一位数字,后面跟着一个点 '.' ,后面再跟着至少一位数字
    • 一个点 '.' ,后面跟着至少一位数字

整数(按顺序)可以分成以下几个部分:

  • (可选)一个符号字符('+''-'
  • 至少一位数字

输入输出示例:

  • 输入: s = "0"
  • 输出: true

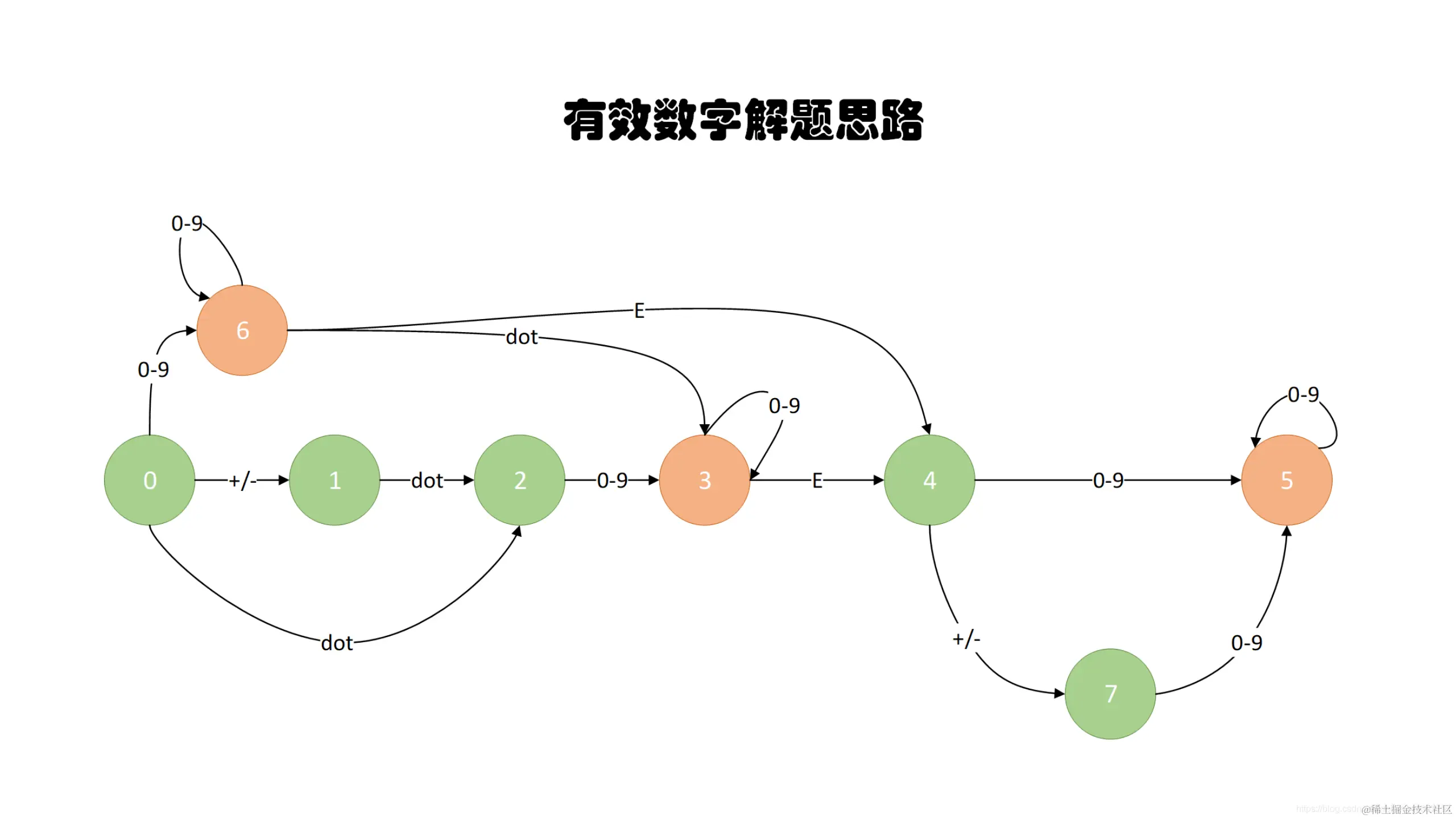

(2)解题思路-图例

有效数字图例

(3)解题步骤

  • 构建一个表示状态的图。
  • 遍历字符串,并沿着图走,如果到了某个节点无路可走就返回false。
  • 遍历结束,如走到3/5/6,就返回true,否则返回false。

(4)代码实现

let isNumber = function(s){
    const graph = {
        0:{'blank': 0, 'sign': 1, '.': 2, 'digit': 6 },
        1:{'digit': 6, '.': 2 },
        2:{'digit': 3 },
        3:{'digit': 3, 'e': 4 },
        4:{'digit': 5, 'sign': 7 },
        5:{'digit': 5 },
        6:{'digit': 6, '.': 3, 'e': 4 },
        7:{'digit': 5 }
    }

    let state = 0;
    for(c of s.trim()){
        if(c >= '0' && c <= '9'){
            c = 'digit';
        }else if(c === ' '){
            c = 'blank';
        }else if(c === '+' || c === '-'){
            c = 'sign';
        }
        state = graph[state][c];
        if(state === undefined){
            return false;
        }
    }
    if(state === 3 || state === 5 || state === 6){
        return true;
    }
    return false;
}
复制代码

🎸五、结束语

通过上文的学习,我们了解到了图的两种表示法:邻接矩阵表示法邻接表表示法。同时,还学习了图的两种常用操作:图的深度优先遍历图的广度优先遍历。最后,我们引用了几道 leetcode 算法题,来解决了图的一些常用场景。

个人认为,图相对于其他数据结构来说,学习难度更大一点,但又是一个不得不学的基本知识,所以还是得多加练习。

除此之外呢,对于以上算法题,学有余力之余,可以考虑多调试一步步跟着调试走,慢慢的就理解的更透彻了。

关于图在前端中的应用讲到这里就结束啦!希望对大家有帮助~

如有疑问或文章有误欢迎评论区留言撒💬~
