flutter与unity的碰撞--opengl纹理共享实现flutter与unity界面的融合

最近在学习untiy游戏引擎的知识，在学习过程中突发奇想，unity和flutter都是可以通过opengl和vulkan绘制界面，那有没有一种方法可以使得二者界面互相融合，即将flutter的界面渲染到unity的物体中，或者将unity的界面渲染到flutter的widget上。由于这两种渲染方式大体相同，下面我们就着重讲下如何将flutter界面渲染到unity中。首先我们想到的是将flutter界面截屏成bitmap，然后通过交互将bitmap传递给unity，并在unity中使用该bitmap，并且我们也可以立马发现flutter自带截屏函数。但是我们会立刻发现此方案的弊端，此方案首先需要将flutter界面从gpu中下载到内存，然后再通过unity与java通信将bitmap传递到unity中，最后再在unity中将bitmap上传至gpu中作为纹理使用。如此一番折腾，需要在内存中倒腾很多遍，更何况bitmap通常很大，来回传递严重影响效率。那有没有一种更好的方案来解决这个问题呢，当然有，那就是--

纹理共享

我们知道opengl上下文通常是和线程绑定的，不同上下文之间环境比较独立，无法共享内容，但是为了更好的在多线程环境下工作，opengl提供了纹理共享的方式来弥补上诉问题，提高多线程下工作效率。使用方法也比较简单，即在新建opengl环境的时候传入一个已有opengl上下文和configs，这样就可以在两个opengl环境下共享使用同一份纹理。至于如何在安卓上实现与unity的纹理共享，大家可以参考该文章blog.csdn.net/jnlws/artic… 该文章讲解的比较详细，并且代码比较完善，大家可以仔细阅读并自己实现一遍即可，这边我大概讲解下相机纹理共享的实现流程（因为flutter共享过程与之类似）。

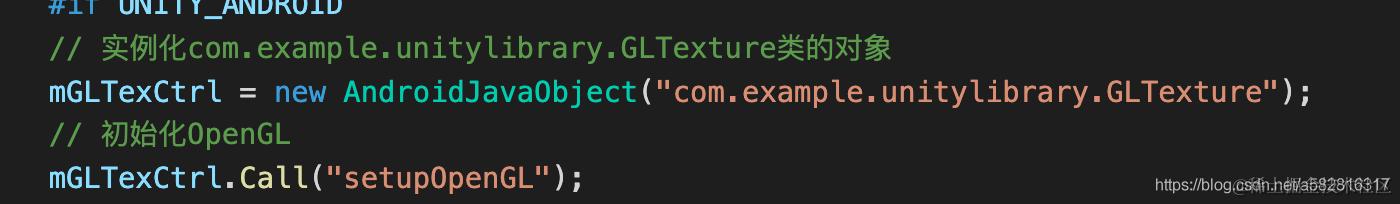

在unity线程中通过与安卓的通信方式回调java的方法

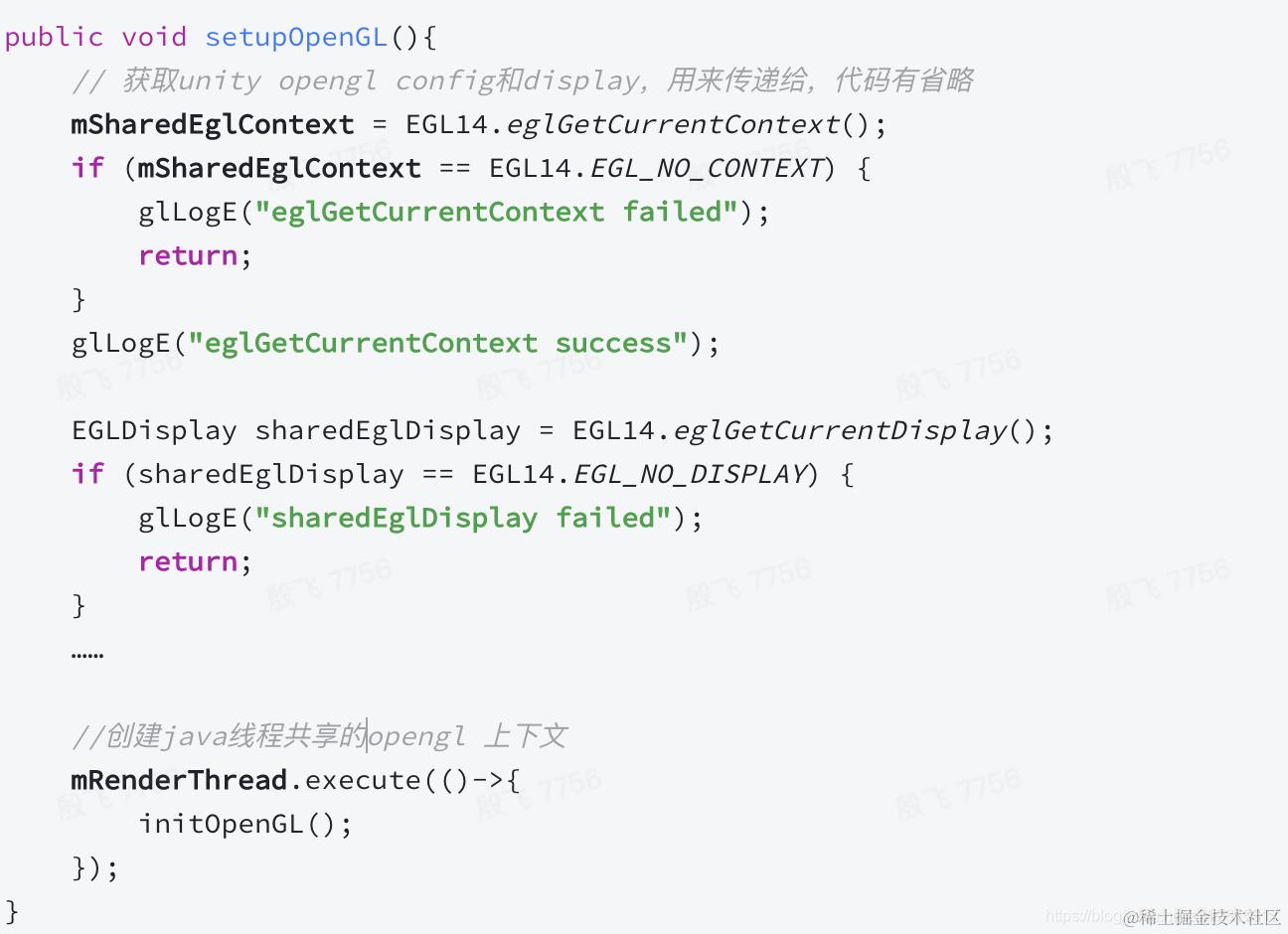

在java方法中获取该unity线程的opengl上下文和参数配置，同时新建一个java 的线程用来作java的渲染线程，并在java线程中新建一个opengl上下文环境，传入unity的opengl上下文，以此来实现纹理共享
将安卓相机数据输出到surfacetexture，同时将该surfacetexture绑定到opengl中新建的一个textureid上，通过fbo离屏渲染将相机数据渲染到新的textureid（因为安卓中surfacetexture输出的纹理是安卓特有的纹理格式GL_TEXTURE_EXTERNAL_OES，无法直接在unity中使用，因此需要通过离屏渲染将其转换成unity可以使用的纹理格式），返回新的textureid给unity
unity收到textureid后将其渲染到gameobject上关键代码如下

在这里插入图片描述

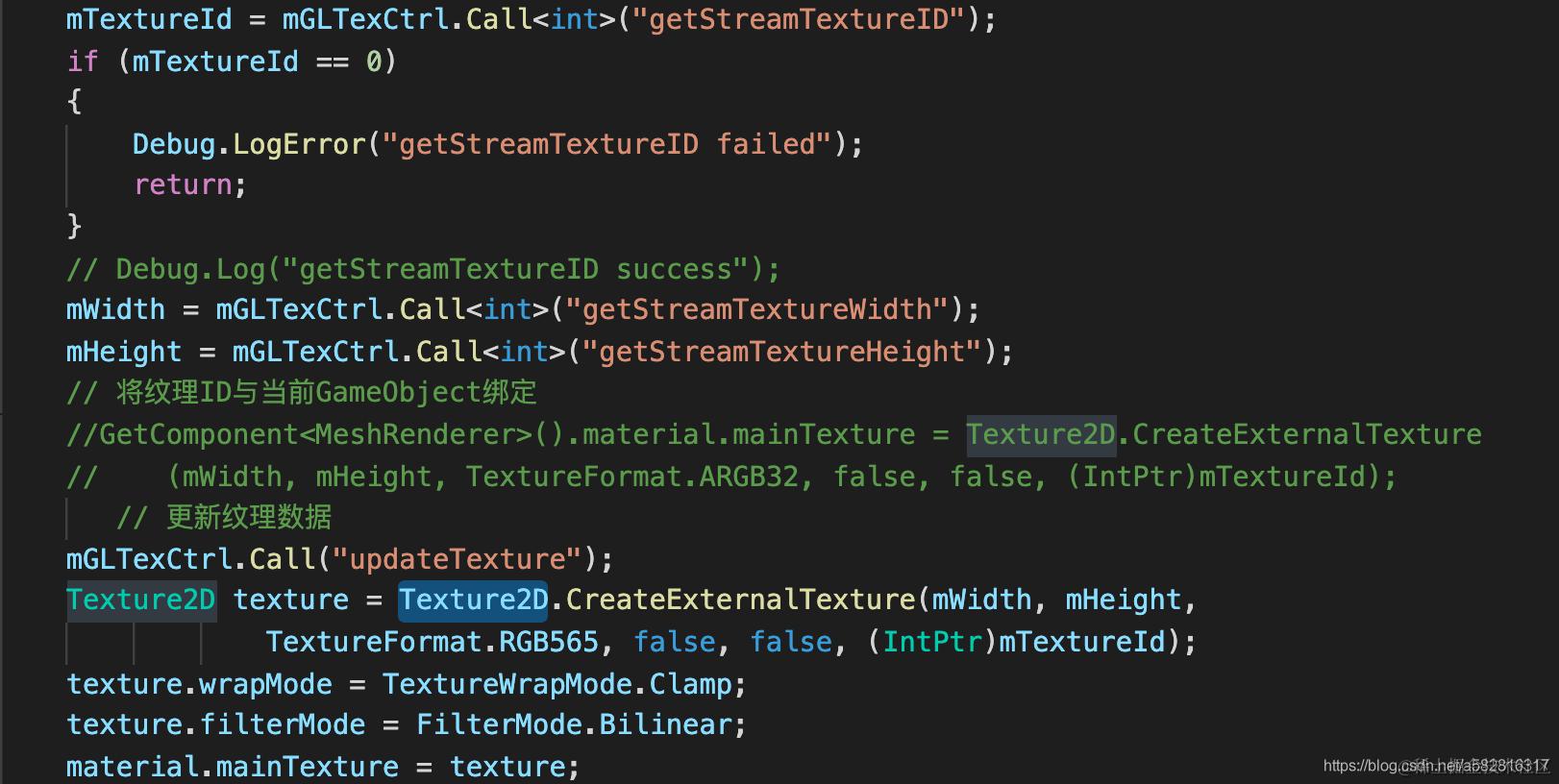

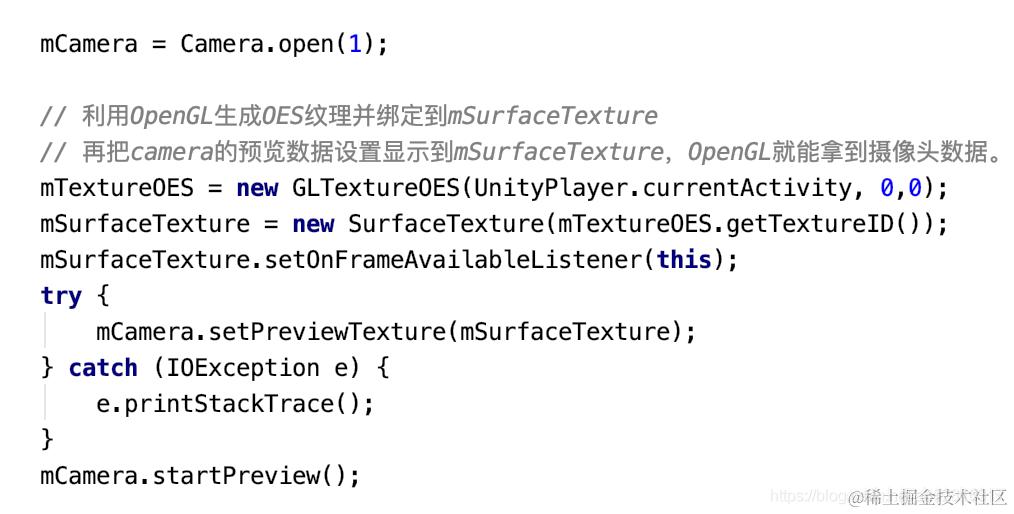

开启相机预览绑定相机纹理纹理共享是opengl的方法，对于vulkan和metal这样天生就支持多线程的渲染管线，不需要这种方式，不过目前对于vulkan不是很熟悉，所以这里就先不进行讲解。

flutter界面渲染到纹理中

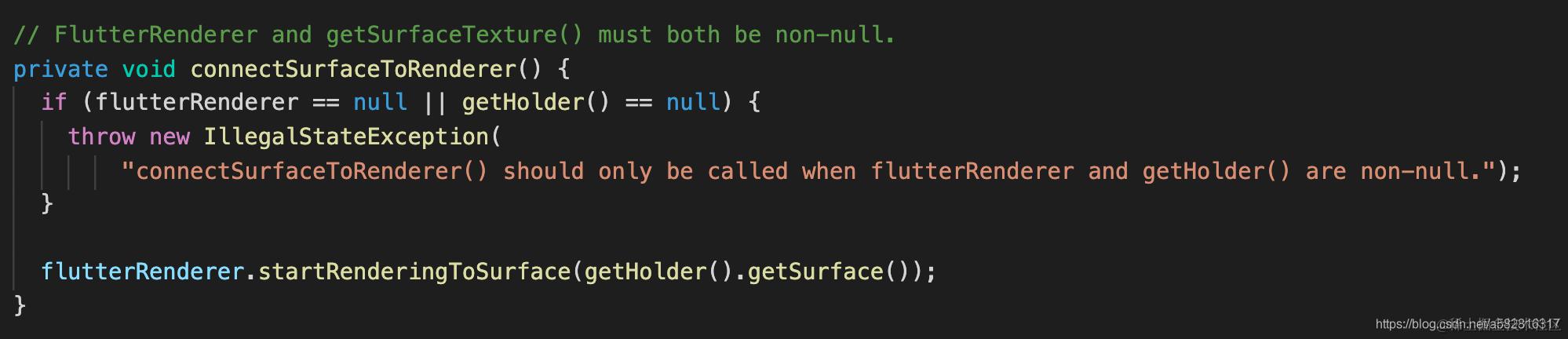

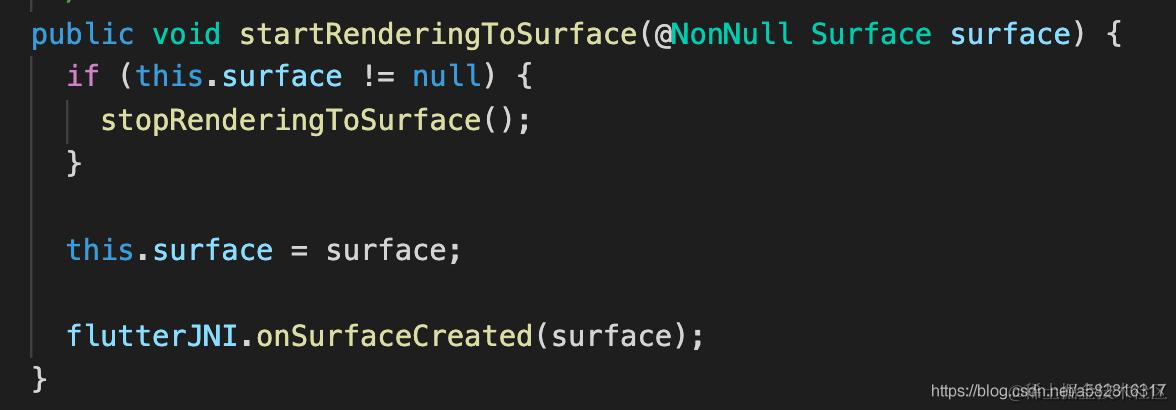

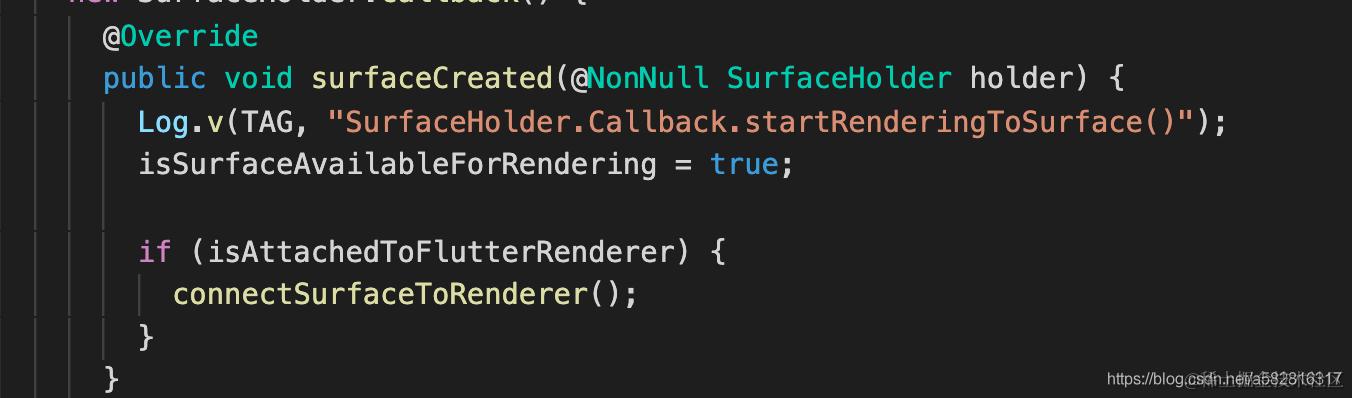

上面我们已经分析了如何将相机数据通过纹理共享到unity中，我们知道可以通过surfacetexture和fbo离屏渲染将纹理共享给unity，因此我们只需要找到如何将flutter界面渲染到surfacetexture中，即可实现flutter和unity界面的融合。接下来我们来分析flutter源码，接下来的源码都是基于flutter1.16来分析的。首先flutter在新的版本中，为了方便进行混合接入，抽离出了flutter engine，而且我们不需要将flutter界面直接渲染出来，所以我们只需要创建一个没有view的flutter fragment放入unity activity中就可以了。我们将flutter fragment源码拷贝出来并进行改造，与之对应的还需要将FlutterActivityAndFragmentDelegate，接下来我们顺着代码分析flutter界面是如何渲染到安卓上的，首先flutter是通过FlutterView加载到安卓界面的在这里插入图片描述而FlutterView分为两种模式，我们只需要分析surface模式，我们发现有个FlutterSurfaceView用来实现和flutter关联，我们发现在surfaceview surface创建的时候通过FlutterRender将surface传入flutter中。这下分析下来就比较明了了，我们只需要创建一个surface，通过FlutterRender将其传给flutter，同时通过将其数据输出到surfacetexture，并通过fbo离屏渲染将其输出到unity可以使用的纹理id中即可。代码如下

 public void attachToFlutterEngine(FlutterEngine flutterEngine) {
        this.flutterEngine = flutterEngine;
        FlutterRenderer flutterRenderer = flutterEngine.getRenderer();

        flutterRenderer.startRenderingToSurface(GLTexture.instance.surface);
        flutterRenderer.surfaceChanged(GLTexture.instance.getStreamTextureWidth(), GLTexture.instance.getStreamTextureHeight());
        FlutterRenderer.ViewportMetrics viewportMetrics = new FlutterRenderer.ViewportMetrics();
        viewportMetrics.width = GLTexture.instance.getStreamTextureWidth();
        viewportMetrics.height = GLTexture.instance.getStreamTextureHeight();
        viewportMetrics.devicePixelRatio = GLTexture.instance.context.getResources().getDisplayMetrics().density;
        flutterRenderer.setViewportMetrics(viewportMetrics);
        flutterRenderer.addIsDisplayingFlutterUiListener(new FlutterUiDisplayListener() {
            @Override
            public void onFlutterUiDisplayed() {
                GLTexture.instance.setNeedUpdate(true);
                GLTexture.instance.updateTexture();
            }

            @Override
            public void onFlutterUiNoLongerDisplayed() {

            }
        });
        GLTexture.instance.attachFlutterSurface(this);
    }

这里需要注意的是需要给flutter传递宽和高，不然flutter界面可能显示不出来

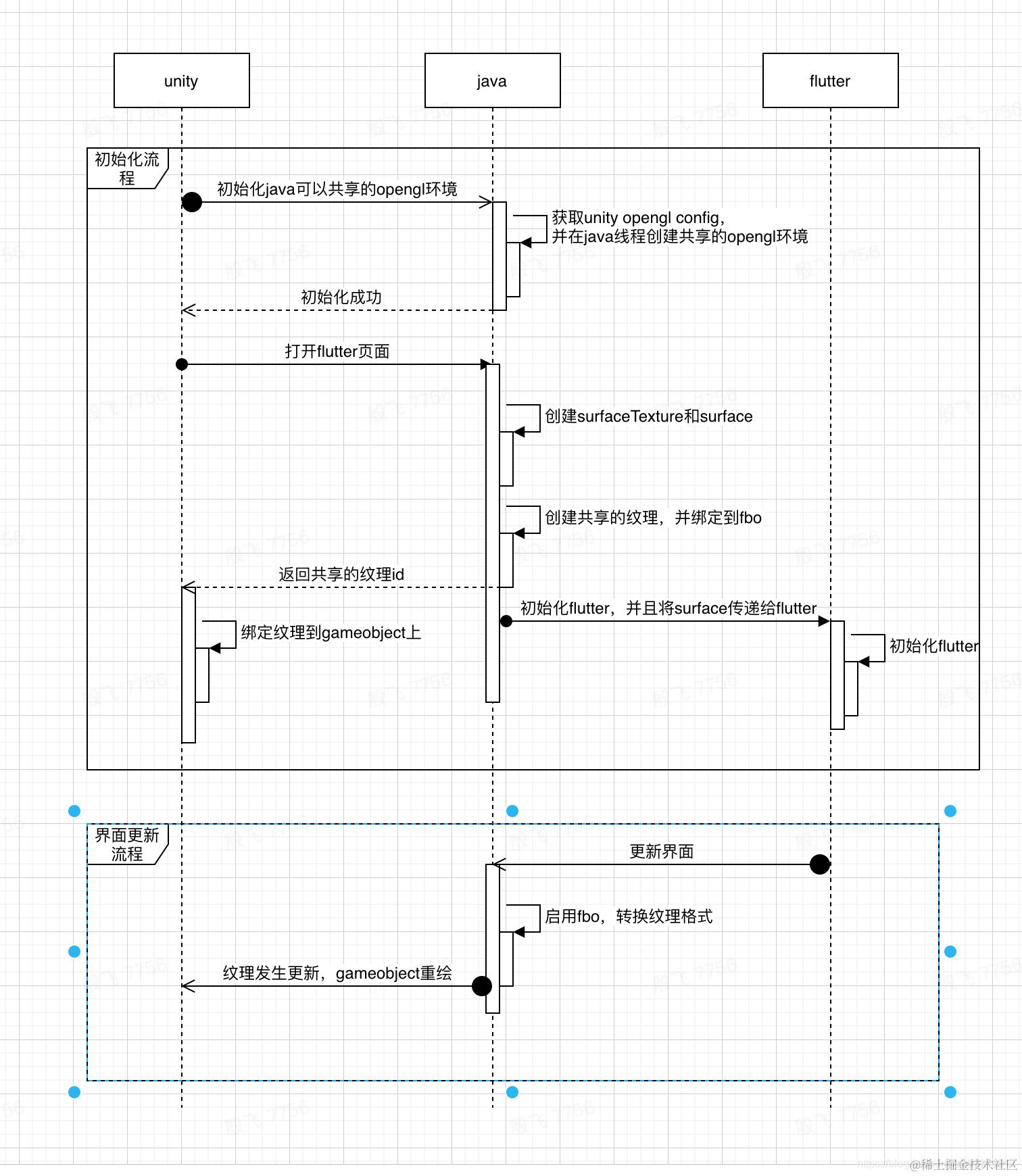

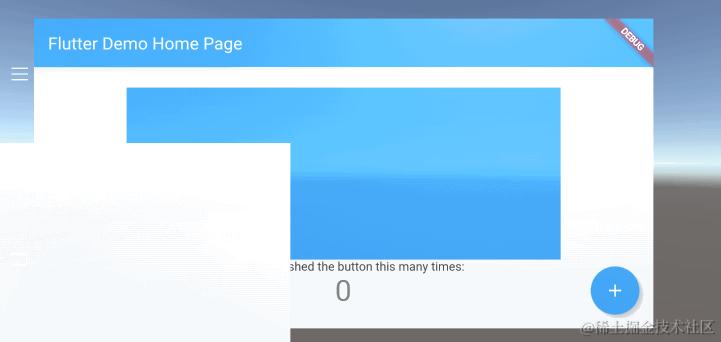

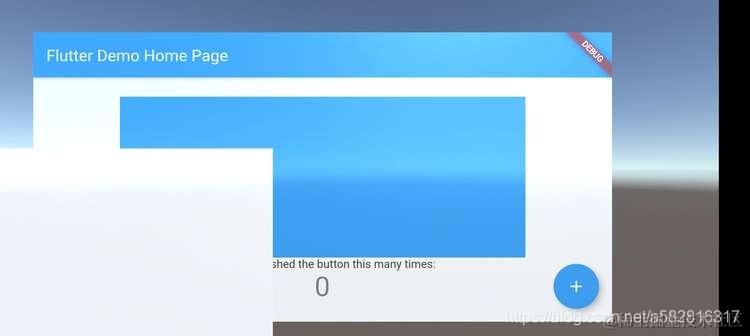

接下来我们只需要和相机一样，在unity中接收纹理并渲染到gameobject就可以了。最终实现效果如下，我们可以看到flutter界面完美的渲染到unity中了 flutter渲染到untiy中整体流程如下，其中重绘时候数据都在gpu内部，不涉及来回拷贝，这就是纹理共享的好处，可以实现更高的刷新率。在这里插入图片描述

点击事件

我们接下来还需要处理flutter点击事件，我们需要在unity中获取点击事件，并将其传递给安卓，然后传递给flutter即可。 unity点击处理代码如下

void Update()
    {
        #if UNITY_ANDROID
        if(mGLTexCtrl.Call<bool>("isNeedUpdate"))
            mGLTexCtrl.Call("updateTexture");
        if (Input.touches.Length > 0){
            if(haveStartFlutter == 1){
           		//传递touch信息给java，代码省略，具体可以参考unity点击处理和源码

            }
            }else{
                mFlutterApp.Call("startFlutter");
                haveStartFlutter = 1;
            }

        }
        #endif

        if(Input.GetMouseButtonDown(1)){
            Debug.Log(Input.mousePosition);
        }
    }

安卓传递给flutter代码如下。这里我们可以在flutter源码中发现如何传递点击事件，这里也借助于flutter源码来实现

 public void onTouchEvent(int type, double x, double y) {
        ByteBuffer packet =
                ByteBuffer.allocateDirect(1 * POINTER_DATA_FIELD_COUNT * BYTES_PER_FIELD);
        packet.order(ByteOrder.LITTLE_ENDIAN);
        double x1, y1;
        x1 = GLTexture.instance.getStreamTextureWidth() * x;
        y1 = GLTexture.instance.getStreamTextureHeight() * y;
        Log.i("myyf", "x:" + x1 + "&y:" + y1 + "&type:" + type);
        addPointerForIndex(x1, y1, type + 4, 0, packet);
        if (packet.position() % (POINTER_DATA_FIELD_COUNT * BYTES_PER_FIELD) != 0) {
            throw new AssertionError("Packet position is not on field boundary");
        }

        flutterEngine.getRenderer().dispatchPointerDataPacket(packet,packet.position());

    }

	//传递点击信息给flutter，代码省略，具体参考flutter内部代码
    // TODO(mattcarroll): consider creating a PointerPacket class instead of using a procedure that
    // mutates inputs.
    private void addPointerForIndex(
            double x, double y, int pointerChange, int pointerData, ByteBuffer packet) {


    }

这样我们就可以实现在unity中点击flutter界面了最终实现效果如下在这里插入图片描述

总结

上面我们分析了如和将flutter界面渲染到unity中，通过opengl的纹理共享和安卓的surface即可实现，同理如何将unity界面渲染到flutter也是一样，我们只需要自定义UnityPlayer将其输出到纹理中，并在flutter中使用即可，可以更广泛的推广，我们可以通过这种方法将安卓界面渲染到flutter和unity中。本文代码已上传至github，此处奉上链接，有需要的同学可以自取（github.com/feiyin0719/…
