【运动学】基于matlab GPS卫星仿真【含Matlab源码 1094期】

一、简介

基于matlab GPS卫星仿真

二、源代码

clear;clc;close all;
   a=26560;
    e=0.02;
    E=[0:0.1:2*pi];
    x=a*(cos(E)-e);
    y=a*sqrt((1-e^2))*sin(E);
    z=0*E;
    TimeNow=0;
    global SatellitePosition
    SatellitePosition=ones(24,4);
    figure(1);
    DrawEarth(0);
    hold on;

DtoR=2*pi/360;
 A1=[32.8 92.8 152.8 212.8 272.8 332.8 ];
 DrawSatelliteOrbit;
 Ctable=[10 50 160 260 ;
    80 180 220 320 ;
    10 130 250 340;
    50 150 170 300;
    100 210 310 340 ;
    140 150 240 350;];
   Wx=ones(1,1);Wy=ones(1,1);Wz=ones(1,1);
   simple=1;
   for k=1:6
       A=A1(k)*DtoR;
       B=55*DtoR;
     for m=1:4
           C=Ctable(k,m)*DtoR+TimeNow*2*pi/24;
           x=a*(cos(C)-e);
           y=a*sqrt((1-e^2))*sin( C);
           z=0*C;
           R3=[cos(A)  -sin(A)  0;
                sin(A)  cos(A) 0;
                 0        0     1;];
    R1=[1         0    0;
        0       cos(B)  -sin(B);
        0       sin(B) cos(B);];
    R2=[cos(C) -sin(C) 0;
        sin(C) cos(C) 0;
        0          0  1;];
    L1=length(E);
    R312=R3*R1*R2;
    Ans=R312*[x;y;z;];
    Wx=[Wx Ans(1,:)];
    Wy=[Wy Ans(2,:)];
    Wz=[Wz Ans(3,:)];
    x1=Ans(1,:);
    y1=Ans(2,:);
    z1=Ans(3,:);
    DrawSatellite(x1,y1,z1,k);
    temp=k*m;
    SatellitePosition(temp,:)=[x1 y1 z1 1]
   hold on;

end
end

EarthCenterPos=[0 0 0];
UserPosition=[6400 0 0];
for k=1:24
Temp=SatellitePosition(k,1:3)-UserPosition;
Dist1=Temp*Temp';
Temp=UserPosition-EarthCenterPos;
Dist2=Temp*Temp';
Temp=SatellitePosition(k,1:3)-EarthCenterPos;
Dist3=Temp*Temp';
JiaoJiao=acos((Dist1+Dist2-Dist3)/2/sqrt(Dist1)/sqrt(Dist2));
if(JiaoJiao<=pi/2)
    SatellitePosition(k,4)=0;
end
end
复制代码

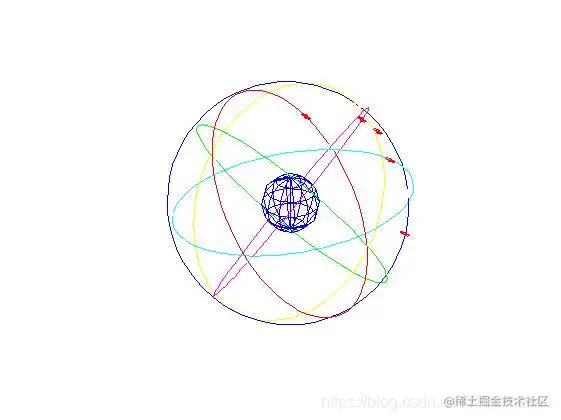

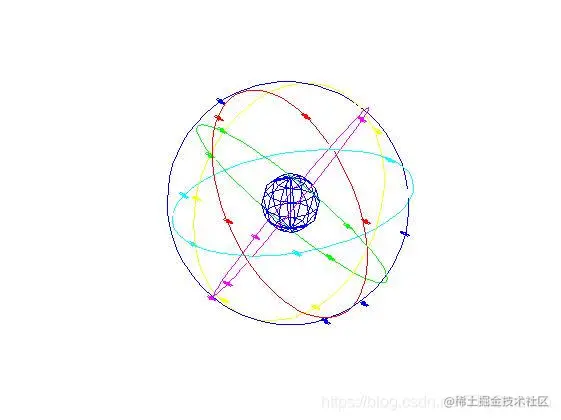

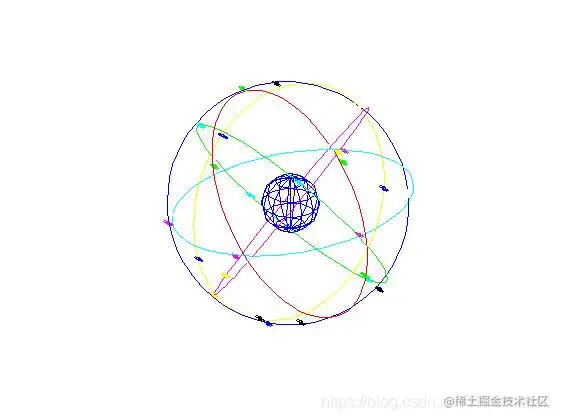

三、运行结果

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

四、备注

版本:2014a
