iOS探索底层-慢速方法查找

前言

在上篇文章iOS探索底层-objc_msgSend&快速方法查找中,我们探索了objc_msgSend调用过程中的快速查找流程,并分析了其汇编代码,它主要是在cache中快速的查找是否存在方法的缓存,如果存在,则直接调用。但是我们遗留了一个问题,那就是如果没有查找到,会怎么办呢。今天我们就来探索如果快速方法查找没有找到,苹果会进行什么操作。

objc_msgSend_uncached

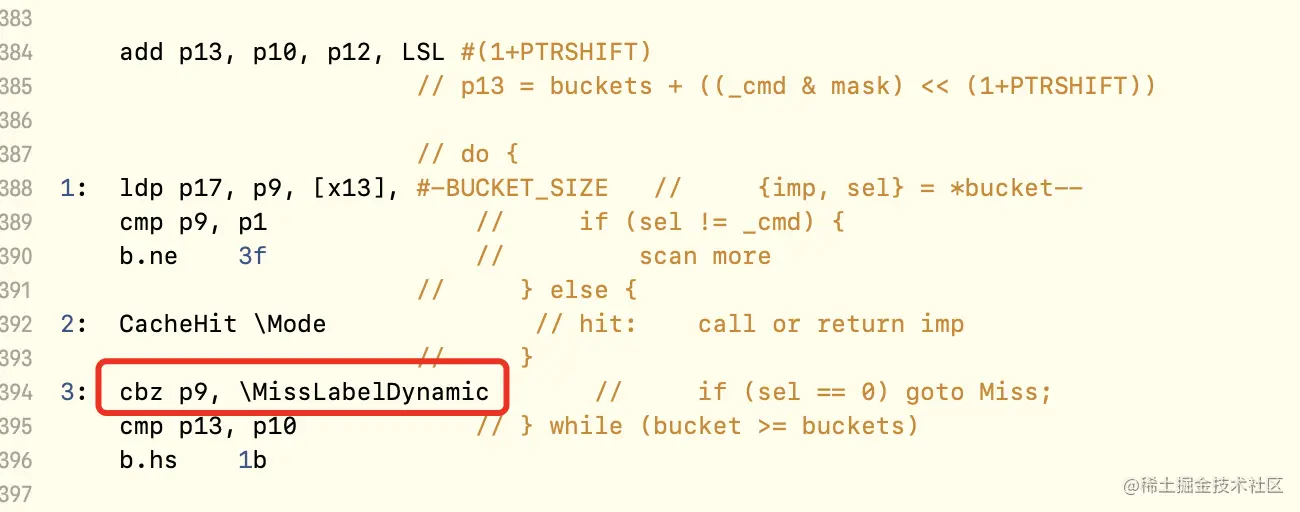

image.png 在上篇文章中,我们分析到了,如果没有在方法的快速查找流程中没有找到的话,最后会调用\MissLabelDynamic这个参数,这个参数实际上就是我们调用CacheLookup函数时传入的__objc_msgSend_uncached这个方法,那么我们全局搜索他


TailCallFunctionPointer

很简单的几行汇编代码,其中只有两个方法,一个叫做MethodTableLookup,一个叫做TailCallFunctionPointer。因为方法的返回值才是最重要的,所以从后面开始看,全局搜索TailCallFunctionPointer

.macro TailCallFunctionPointer
	// $0 = function pointer value
	br	$0
.endmacro
复制代码

非常简单的代码,就是返回并跳转到$0位置执行,实际上就是返回的函数。

MethodTableLookup

既然如此,那么x17就只能在MethodTableLookup进行赋值了,继续去探索他

.macro MethodTableLookup
	SAVE_REGS MSGSEND
	// lookUpImpOrForward(obj, sel, cls, LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
	// receiver and selector already in x0 and x1
        //**将x16赋值给x2,也就是我们的Class,类对象**
	mov	x2, x16
        //**将3赋值给x3**
	mov	x3, #3
	bl	_lookUpImpOrForward

	//**将x0赋值给x17**
	mov	x17, x0

	RESTORE_REGS MSGSEND

.endmacro
复制代码

_lookUpImpOrForward

在这个方法里,我们很轻易的找到了给x17赋值的地方,就是x0,那么x0是什么呢?就只能去_lookUpImpOrForward中寻找答案了,因为x0就是他的返回值。

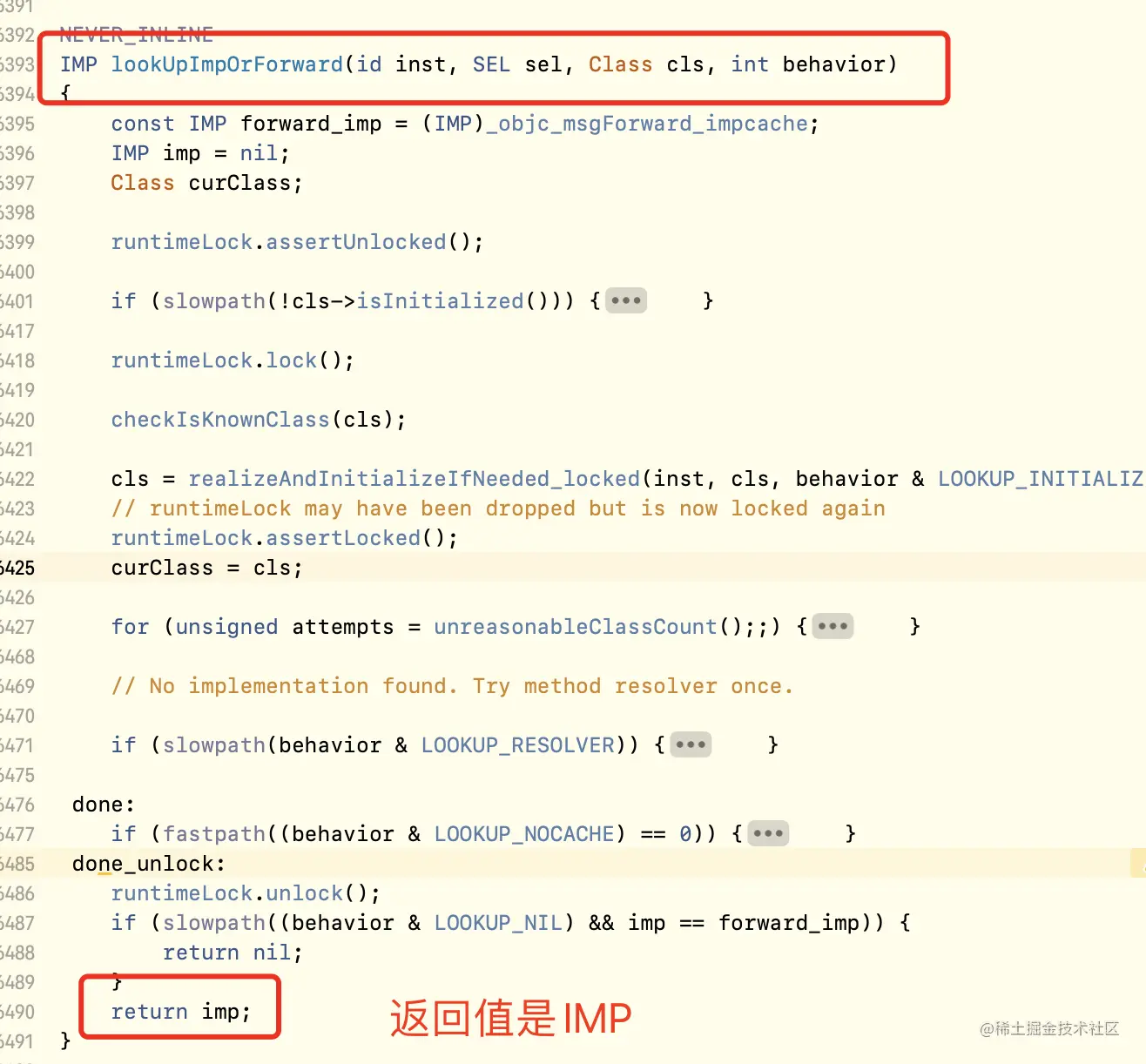

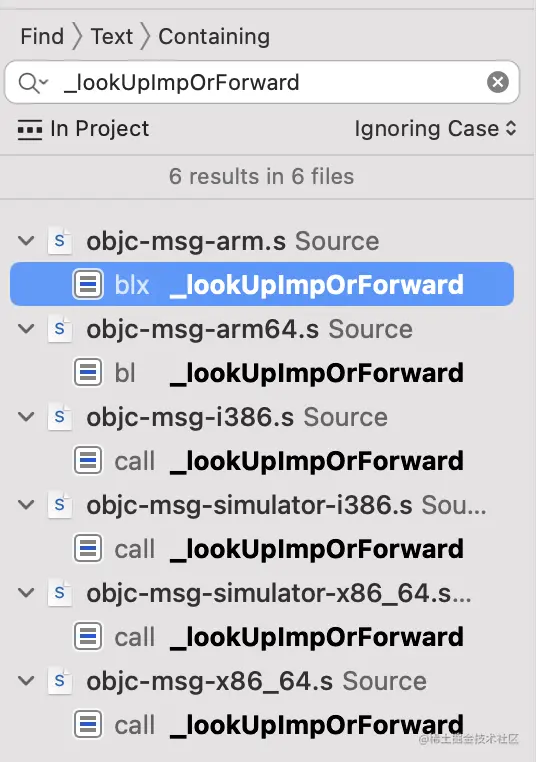

image.png 在搜索结果中,并没有发现函数的实现,只有函数的调用,那么怎么办呢?我们将_去掉,直接搜索lookUpImpOrForward看看 image.png 很神奇,我们在objc-runtime-new.mm中找到了这个方法的实现,并且它的返回值,就是我们要寻找的IMP。

总结

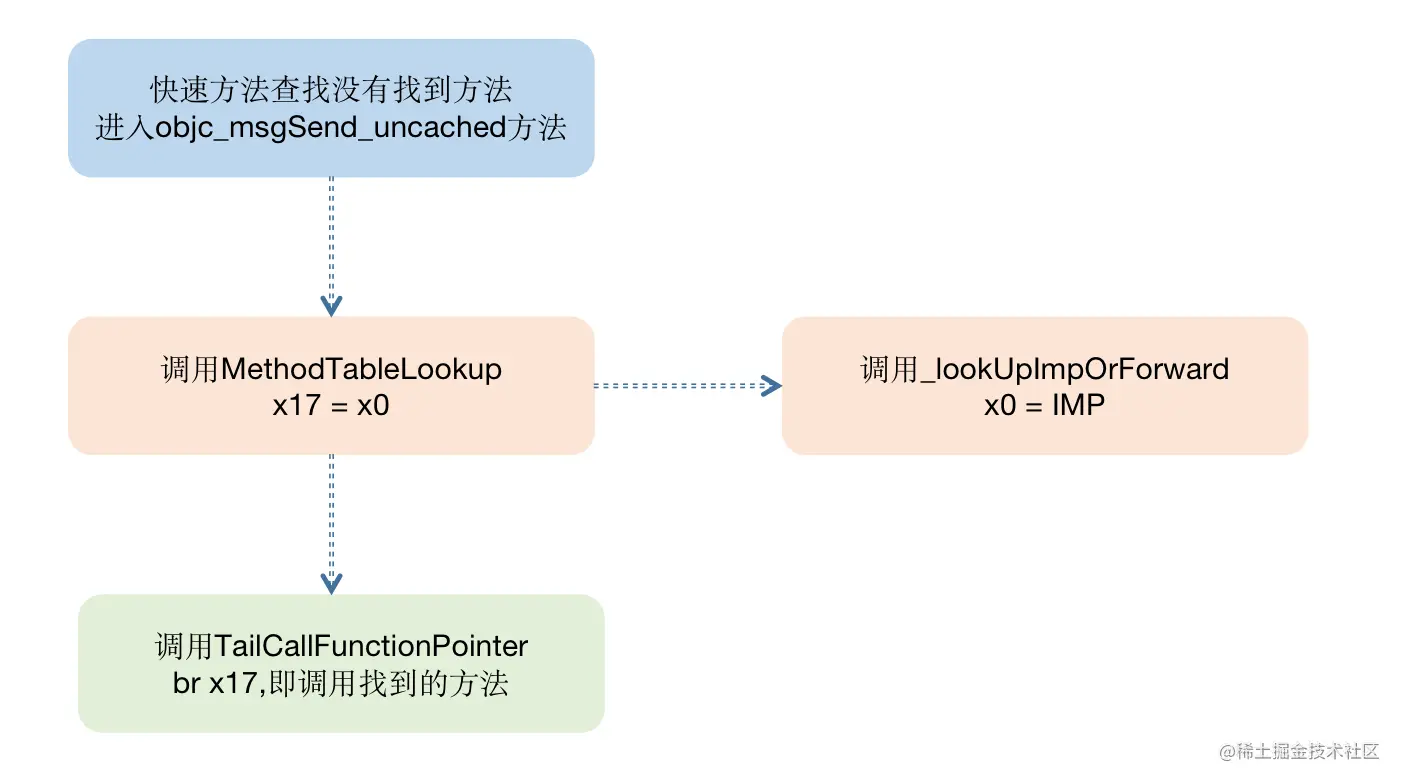

我们简单的梳理一下objc_msgSend_uncached的流程

  • MethodTableLookup方法的返回值x17通过TailCallFunctionPointer返回回去
  • MethodTableLookup方法中,通过_lookUpImpOrForward方法查找到IMP然后赋值给x17


那么为什么快速方法是用汇编编写的,而后面的lookUpImpOrForward方法查找流程为什么用C/C++写呢?答案是

  1. 汇编编写的代码,更加接近机器语言,执行效率更高。而在缓存中查找的目的也是为了更加的效率,所以快速方法查找流程使用汇编编写更加适合。
  2. 汇编代码相对来说更加难以理解,比起C/C++更加安全
  3. 汇编中的参数更加动态化,不像C/C++中调用方法必须参数确定,否则就无法调用

lookUpImpOrForward流程

探索完了objc_msgSend_uncached,我们就来看看lookUpImpOrForward到底干了什么。

NEVER_INLINE
//**behavior = 3 LOOKUP_INITIALIZE|LOOKUP_RESOLVER**
IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
    //**动态方法决议初始化**
    const IMP forward_imp = (IMP)_objc_msgForward_impcache;
    IMP imp = nil;
    Class curClass;

    runtimeLock.assertUnlocked();

    //**判断类是否有初始化,如果没有初始化**
    //**则behavior =LOOKUP_INITIALIZE|LOOKUP_RESOLVER|LOOKUP_NOCACHE **
    if (slowpath(!cls->isInitialized())) {

        behavior |= LOOKUP_NOCACHE;
    }

    runtimeLock.lock();
    //**判断是否注册类**
    checkIsKnownClass(cls);
    //**初始类的,父类、元类,已经父类的父类、元类等等,直到根类和根源类初始化完毕**
    cls = realizeAndInitializeIfNeeded_locked(inst, cls, behavior & LOOKUP_INITIALIZE);
    runtimeLock.assertLocked();
    curClass = cls;
    //**进入循环,死循环,必须在内部有跳转才能出来**
    for (unsigned attempts = unreasonableClassCount();;) {
        //**判断是否有共享缓存,一般是系统的函数方法才能调用**
        if (curClass->cache.isConstantOptimizedCache(/* strict */true)) {
#if CONFIG_USE_PREOPT_CACHES
            //**这里也是调用到了`_cache_getImp`汇编代码,最终调用了`CacheLookup`查找共享缓存**
            //**因为可能在你调用的过程中,其他线程已经写入缓存了,那就可以直接调用了**
            imp = cache_getImp(curClass, sel);
            //**如果找到就直接跳出到done_unlock**
            if (imp) goto done_unlock;
            //**我理解为标记为不使用共享缓存,然后在下次循环时,就走else流程继续查找了**
            curClass = curClass->cache.preoptFallbackClass();
#endif
        } else {
            //**获取当前类的方法列表,使用二分查找法去查找对应sel的Method**
            Method meth = getMethodNoSuper_nolock(curClass, sel);
            if (meth) {
                //**找到了,则获取对应sel的imp**
                imp = meth->imp(false);
                //**找到了则直接跳转到done**
                goto done;
            }

            //**将curClass赋值为它的父类,并且判断是否等于nil**
            if (slowpath((curClass = curClass->getSuperclass()) == nil)) {
                //**如果等于nil,则直接进入动态方法决议,也就是没有找到**
                imp = forward_imp;
                break;
            }
        }

        if (slowpath(--attempts == 0)) {
            _objc_fatal("Memory corruption in class list.");
        }

        // Superclass cache.
        //**通过cache_getImp快速方法查找流程去查找父类的cache中是否存在该方法**
        imp = cache_getImp(curClass, sel);
        if (slowpath(imp == forward_imp)) {
            //**如果父类返回的是forward_imp,则停止继续查找,跳出**
            break;
        }
        //**父类缓存里面找到了,则直接去done**
        if (fastpath(imp)) {
            goto done;
        }
        //**这是是循环最后的地方,也就是父类的缓存中没找到方法的话,会继续循环,从头开始**
        //**因为这个时候curClass已经指向父类了,所以再次循环是查找父类的方法列表**
    }

    //**这个时候传入的behavior为LOOKUP_INITIALIZE|LOOKUP_RESOLVER**
    //**条件成立,会进入,然后重置behavior为LOOKUP_INITIALIZE**
    //**再次调用则不会进入**
    if (slowpath(behavior & LOOKUP_RESOLVER)) {
        behavior ^= LOOKUP_RESOLVER;
        //**动态方法决议流程**
        return resolveMethod_locked(inst, sel, cls, behavior);
    }

 done:
    //**未初始化的类中在上面条件中包含了LOOKUP_NOCACHE,所以不会进入,否则会进入**
    if (fastpath((behavior & LOOKUP_NOCACHE) == 0)) {
#if CONFIG_USE_PREOPT_CACHES
        while (cls->cache.isConstantOptimizedCache(/* strict */true)) {
            cls = cls->cache.preoptFallbackClass();
        }
#endif
        //**将找到的方法插入缓存中,当前类的缓存中**
        //**下次调用则在快速方法查找中就直接找到了**
        log_and_fill_cache(cls, imp, sel, inst, curClass);
    }
 done_unlock:
    runtimeLock.unlock();
    //**动态方法决议完成后,还是没有该方法,直接返回nil**
    if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
        return nil;
    }
    //**返回找到的imp**
    return imp;
}
复制代码

lookUpImpOrForward流程文字版

由于这个流程是要去循环遍历查找整个方法列表,整体速度相对于快速查找流程会慢很多,所以我们称之位方法的慢速查找路程,下面我们用文字来总结一下,整个慢速查找流程

  1. 首先判断是否注册过,没有则直接报错
  2. 根据isa走位链isa继承链去初始化当前类的,父类,元类,一直到根类和根源类初始化完毕
  3. 进入死循环
  4. 判断是否使用共享缓存,如果使用则去共享缓存中查找是否存在该方法,找到了则直接跳出循环去done
  5. 未使用共享缓存则获取当前类的方法列表methodlist,使用二分法查找法寻找其中是否有该方法,找到则跳出循环,去done
  6. 未找到则将当前类赋值为父类,并判断是否为nil,如果是空则表示没有父类直接跳出循环
  7. 通过快速方法查找去查找父类的缓存中是否有该方法
  8. 如果在父类缓存中找到方法,判断是否是动态方法决议方法,如果是则跳出,否则跳出循环去done
  9. 当查找了父类,一直到根类都没找到该方法,则死循环结束
  10. 如果没有进行过动态方法决议流程,系统会再给一次机会,调用动态方法决议流程
  11. 如果最终找到了方法,则将方法写入缓存,方便下次快速查找

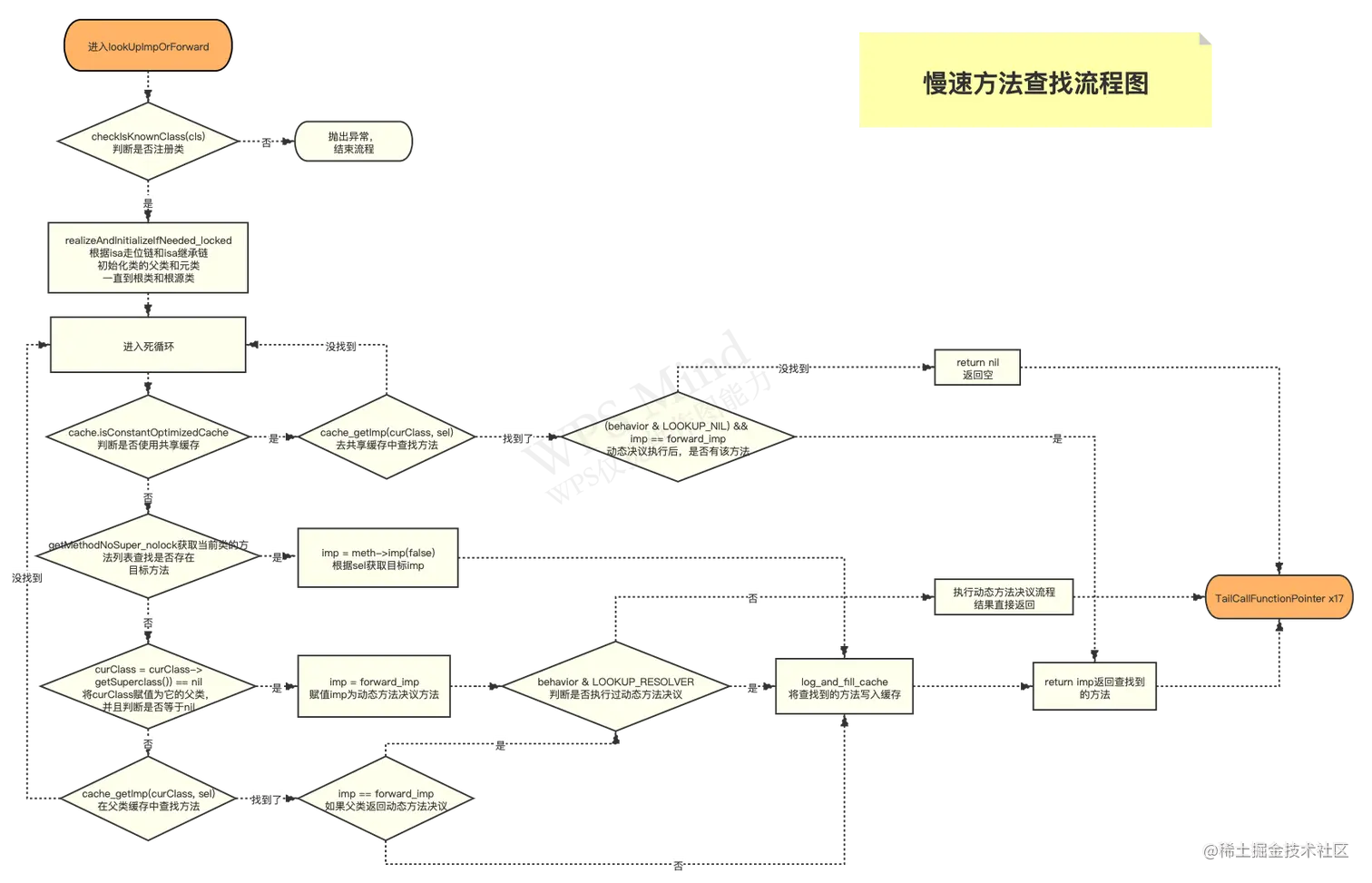

lookUpImpOrForward流程图


二分查找法查找方法

在上面的过程中,我们省了了一个部分,就是怎么在methodlist中去查找我们需要的方法,我们提过一下是使用的二分查找法,那么我们就来探究下,是怎么实现的

static method_t *
getMethodNoSuper_nolock(Class cls, SEL sel)
{
    runtimeLock.assertLocked();
    ASSERT(cls->isRealized());
    //**获取当前类中的方法列表**
    auto const methods = cls->data()->methods();
    //**循环当前的方法列表,我们知道二维的,这是循环第一层**
    for (auto mlists = methods.beginLists(),
              end = methods.endLists();
         mlists != end;
         ++mlists)
    {
        //**获取到每个元素的首地址,去其中查找是否有符合条件的sel**
        method_t *m = search_method_list_inline(*mlists, sel);
        //**找到了,返回**
        if (m) return m;
    }
    return nil;
}
复制代码

很明显,这个方法是解析methodlist的第一层,核心的查找方法是search_method_list_inline,而这个方法里面嵌套了好几层,我们直接来看最核心的方法findMethodInSortedMethodList

ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list, const getNameFunc &getName)
{
    ASSERT(list);
    //**获取链表的第一个元素**
    auto first = list->begin();
    //**设置查找基准位base为first**
    auto base = first;
    //**初始化probe,类型为first的类型**
    decltype(first) probe;

    //**将我们要查找的sel转换成地址**
    //**由于我们的methodlist是已经排序过的,所以可以直接使用二分查找法**
    uintptr_t keyValue = (uintptr_t)key;
    uint32_t count;
    //**count就是链表中包含节点的个数**
    //**count >> = 1实际上就等价于 count = count / 2**
    //**假设我们的count = 8**
    //**而我们我们需要查找的方法在第5个**
    //**第一次循环:count = 8,base = 0**
    //**第二次循环:执行count>>=1,count = 3,base = 5**
    //**第三次循环:执行count>>=1,count = 1,base = 5**
    for (count = list->count; count != 0; count >>= 1) {
        //**给中间值probe赋值,**
        //**第一次循环:probe = 0 + 8 >> 1 =4**
        //**第二次循环:probe = 5 + 3 >> 1 =6**
        //**第三次循环:probe = 5 + 1 >> 1 =5**
        probe = base + (count >> 1);

        //**获取probe值对应的元素地址,因为已经排序过,所以可以进行比较**
        uintptr_t probeValue = (uintptr_t)getName(probe);
        //**如果两值相等,则说明probeValue就是我们要找的方法**
        //**第一次循环:5 != 8**
        //**第二次循环:5 != 6**
        //**第三次循环:5 == 5,找到**
        if (keyValue == probeValue) {
            //**分类覆盖,分类中有相同名字的方法**
            //**如果有分类的方法我们就获取分类的方法,多个分类看编译的顺序**
            while (probe > first && keyValue == (uintptr_t)getName((probe - 1))) {
                probe--;
            }
            //**返回buket的地址**
            return &*probe;
        }

        //**如果目标key大于中间key,则基准值base = 中间值+1,总个数Count减1**
        //**第一次循环:5 > 4, base = 4+1 =5 , count = 8-- = 7**
        //**第二次循环:5 < 6, base = 5, count = 3**
        if (keyValue > probeValue) {
            base = probe + 1;
            count--;
        }
        //**再次循环**
    }

    return nil;
}
复制代码

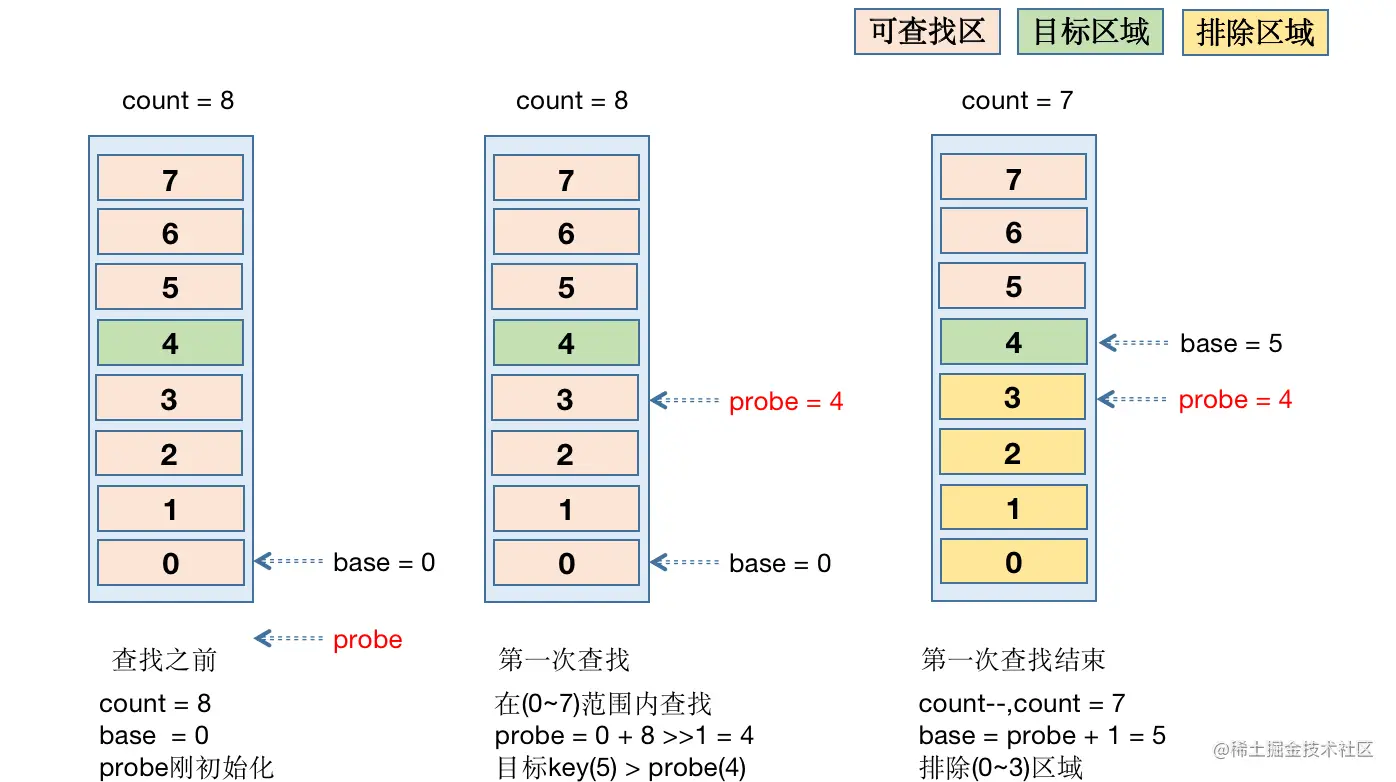

在代码中,我们举例了一下,一共八个元素,目标元素在第五个位置时,二分查找的流程,下面我们用图来解释一下,可能会更加清晰



总结

我们知道在OC中方法的调用实际上就是消息发送的流程,这篇文章,我们一起探索了方法的慢速查找流程,并且还结合了我们之前探索过的isa走位链isa继承链,后面还有动态方法决议和消息转发的过程,我们在后面继续探索。
