一、简介
1 PCA
PCA（Principal Component Analysis）是常用的数据分析方法。PCA是通过线性变换，将原始数据变换为一组各维度线性无关的数据表示方法，可用于提取数据的主要特征分量，常用于高维数据的降维。
1.1 降维问题
数据挖掘和机器学习中，数据以向量表示。例如某个淘宝店2012年全年的流量及交易情况可以看成一组记录的集合，其中每一天的数据是一条记录，格式如下：
(日期, 浏览量, 访客数, 下单数, 成交数, 成交金额)
其中“日期”是一个记录标志而非度量值，而数据挖掘关心的大多是度量值，因此如果我们忽略日期这个字段后，我们得到一组记录，每条记录可以被表示为一个五维向量，其中一条样本如下所示：
一般习惯上使用列向量表示一条记录，本文后面也会遵循这个准则。
机器学习的很多算法复杂度和数据的维数有着密切关系，甚至与维数呈指数级关联。这里区区5维的数据，也许无所谓，但是实际机器学习中处理成千上万甚至几十万维的数据也并不罕见，在这种情况下，机器学习的资源消耗是不可接受的，因此就会对数据采取降维的操作。降维就意味着信息的丢失，不过鉴于实际数据本身常常存在相关性，所以在降维时想办法降低信息的损失。
例如上面淘宝店铺的数据，从经验可知，“浏览量”和“访客数”往往具有较强的相关性，而“下单数”和“成交数”也具有较强的相关性。可以直观理解为“当某一天这个店铺的浏览量较高（或较低）时，我们应该很大程度上认为这天的访客数也较高（或较低）”。因此，如果删除浏览量或访客数，最终并不会丢失太多信息，从而降低数据的维度，也就是所谓的降维操作。如果把数据降维用数学来分析讨论，用专业名词表示就是PCA，这是一种具有严格数学基础并且已被广泛采用的降维方法。
1.2 向量与基变换

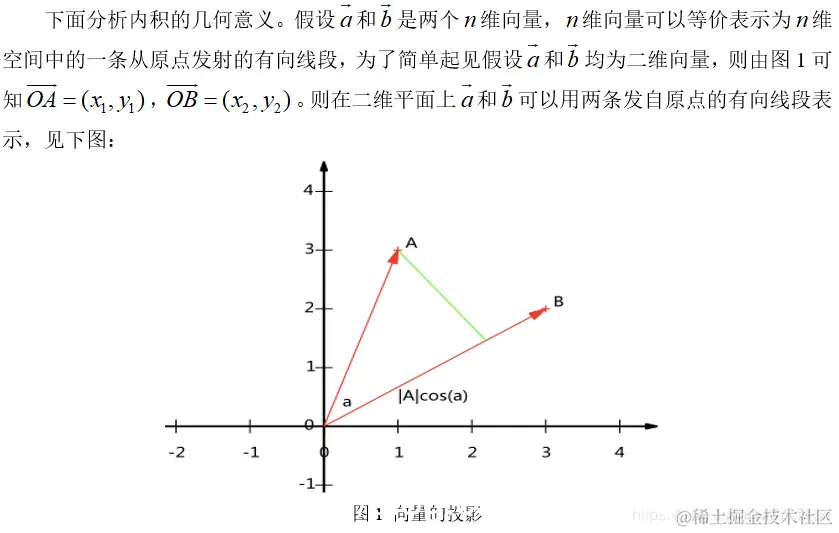

1.2.1 内积与投影

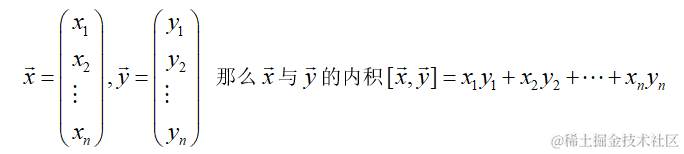

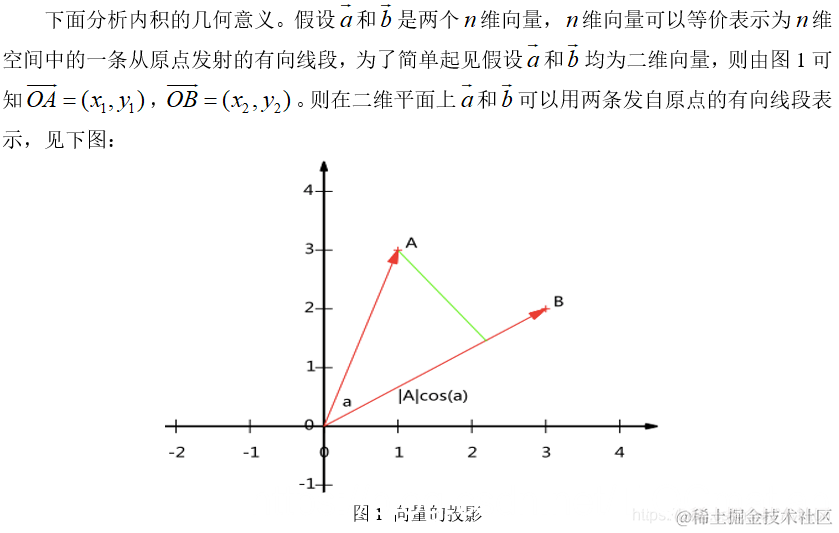

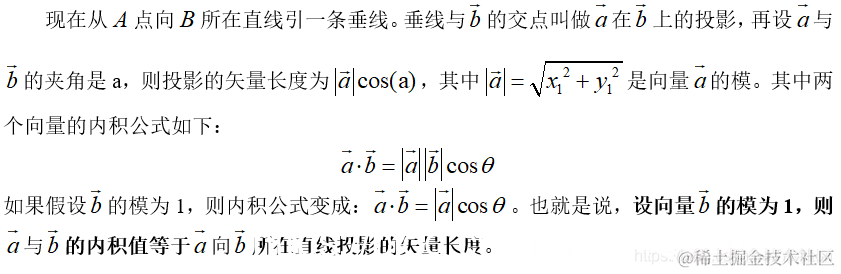

两个大小相同向量的内积被定义如下：
1.2.2 基

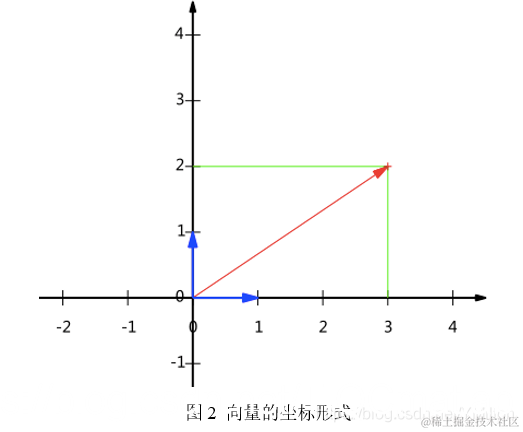

在代数中，经常用线段终点的点坐标表示向量。假设某个向量的坐标为(3,2)，这里的3实际表示的是向量在x轴上的投影值是3，在y轴上的投影值是2。也就是说隐式引入了一个定义：以x轴和y轴上正方向长度为1的向量为标准。那么一个向量(3,2)实际是在x轴投影为3而y轴的投影为2。注意投影是一个矢量，可以为负。向量(x, y)实际上表示线性组合：
由上面的表示，可以得到所有二维向量都可以表示为这样的线性组合。此处(1,0)和(0,1)叫做二维空间中的一组基。

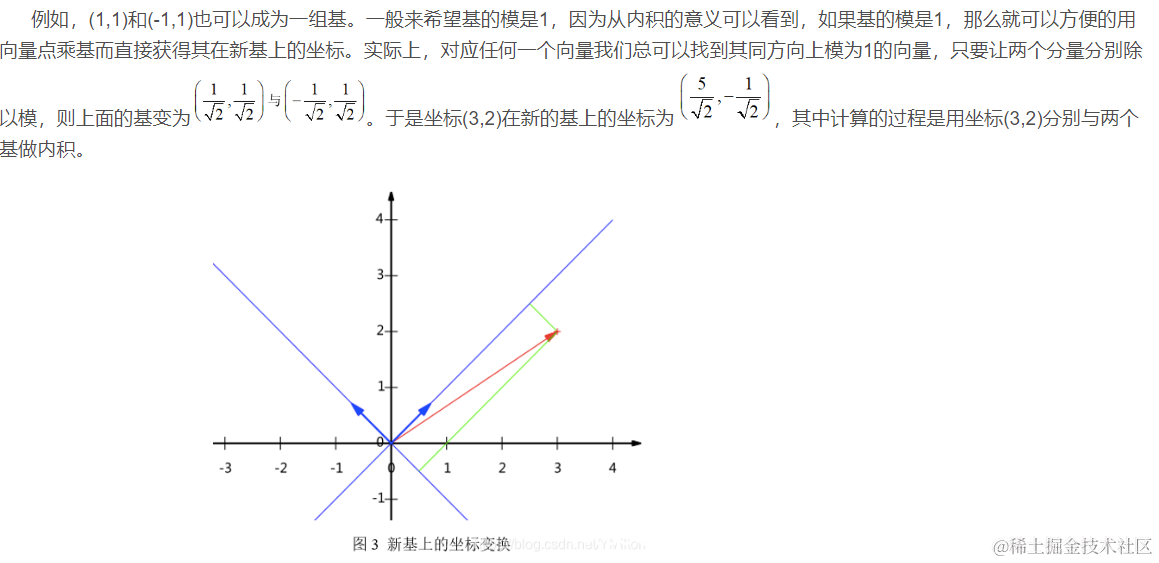

之所以默认选择(1,0)和(0,1)为基，当然是为了方便，因为它们分别是x和y轴正方向上的单位向量，因此就使得二维平面上点坐标和向量一一对应。但实际上任何两个线性无关的二维向量都可以成为一组基，所谓线性无关在二维平面内，从直观上就是两个不在一条直线的向量。
另外这里的基是正交的（即内积为0，或直观说相互垂直），可以成为一组基的唯一要求就是线性无关，非正交的基也是可以的。不过因为正交基有较好的性质，所以一般使用的基都是正交的。
1.2.3 基变换的矩阵

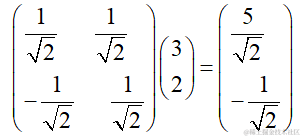

上述例子中的基变换，可以采用矩阵的乘法来表示，即

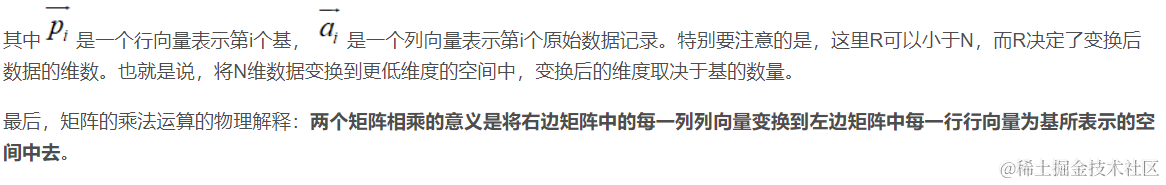

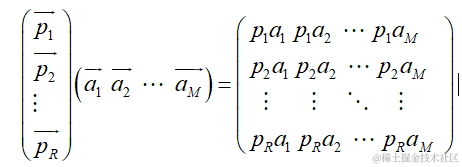

如果推广一下，假设有M个N维向量，想将其变换为由R个N维向量表示的新空间中，那么首先将R个基按行组成矩阵A，然后将向量按列组成矩阵B，那么两矩阵的乘积AB就是变换结果，其中AB的第m列为A中第m列变换后的结果，通过矩阵相乘表示为：
1.3 协方差矩阵及优化目标
在进行数据降维的时候，关键的问题是如何判定选择的基是最优。也就是选择最优基是最大程度的保证原始数据的特征。这里假设有5条数据为
计算每一行的平均值，然后再让每一行减去得到的平均值，得到

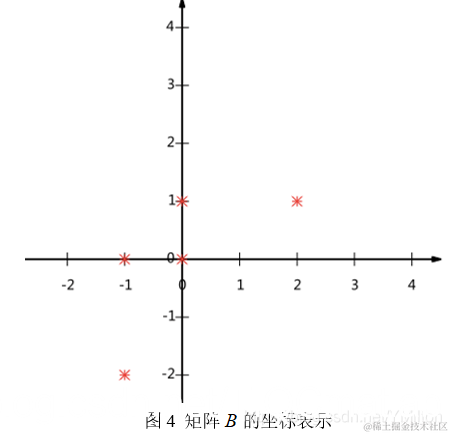

通过坐标的形式表现矩阵，得到的图如下：
那么现在的问题是：用一维向量来表示这些数据，又希望尽量保留原有的信息，该如何选择呢？这个问题实际上是要在二维平面中选择一个方向的向量，将所有数据点都投影到这条直线上，用投影的值表示原始记录，即二维降到一维的问题。那么如何选择这个方向（或者说基）才能尽量保留最多的原始信息呢？一种直观的看法是：希望投影后的投影值尽可能分散。
1.3.1 方差
上述问题是希望投影后投影的值尽可能在一个方向上分散，而这种分散程度，可以采用数学上的方差来表述，即：
于是上面的问题被形式化表述为：寻找一个一维基，使得所有数据变换为这个基上的坐标后，方差值最大。
2.3.2 协方差
数学上可以用两个特征的协方差表示其相关性，即：
当协方差为0时，表示两个特征完全独立。为了让协方差为0，选择第二个基时只能在与第一个基正交的方向上选择。因此最终选择的两个方向一定是正交的。
至此获得降维问题的优化目标：将一组N维向量降为K维（K<N），其目标是选择K个单位（模为1）正交基，使得原始数据变换到这组基上后，各字段两两间协方差为0，而字段的方差则尽可能大（在正交的约束下，取最大的K个方差）。

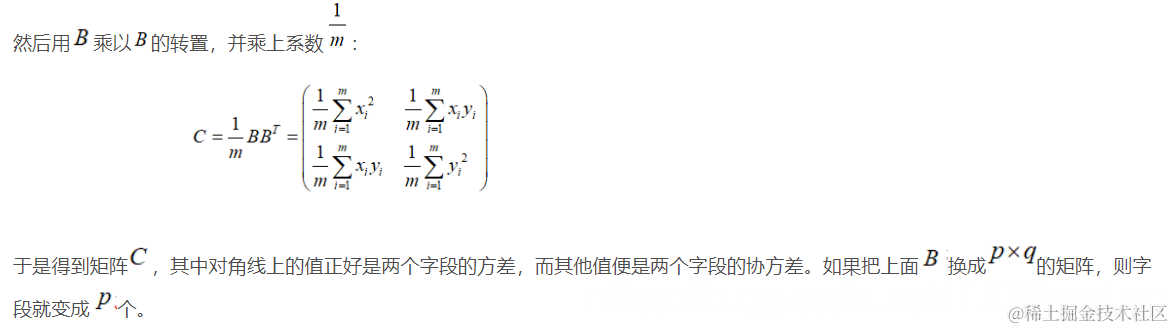

2.3.3 协方差矩阵
假设只有x和y两个字段，将它们按行组成矩阵，其中是通过中心化的矩阵，也就是每条字段减去每条字段的平均值得到的矩阵：

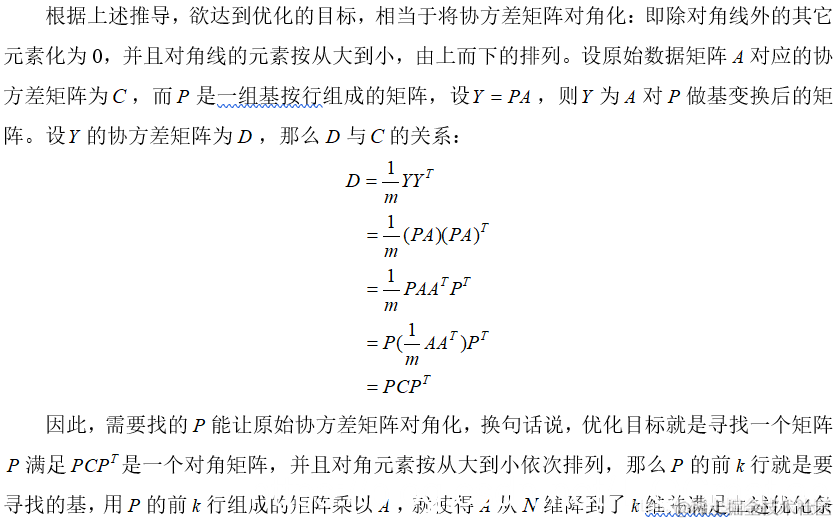

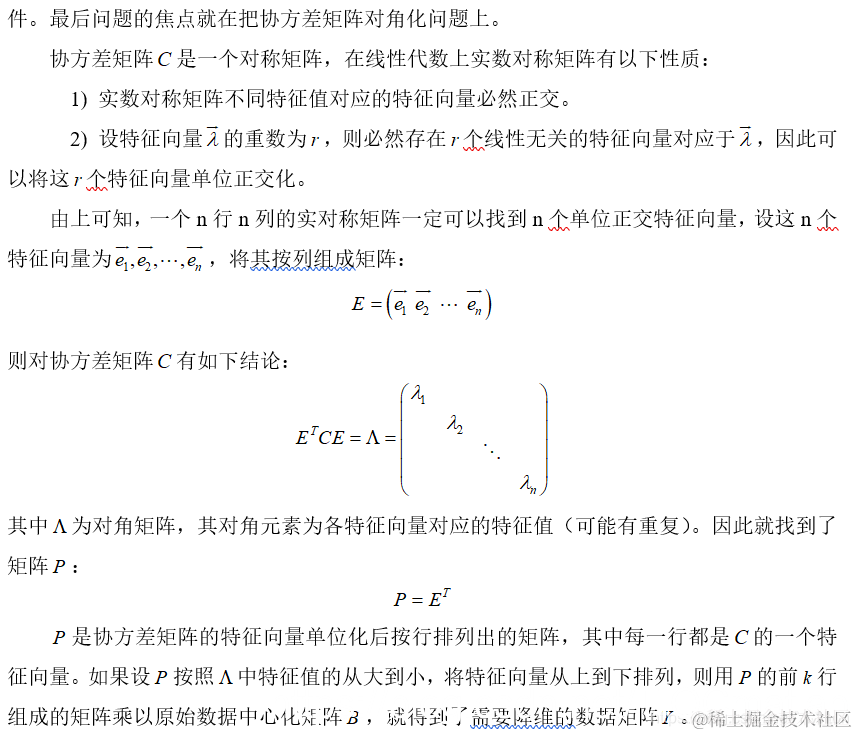

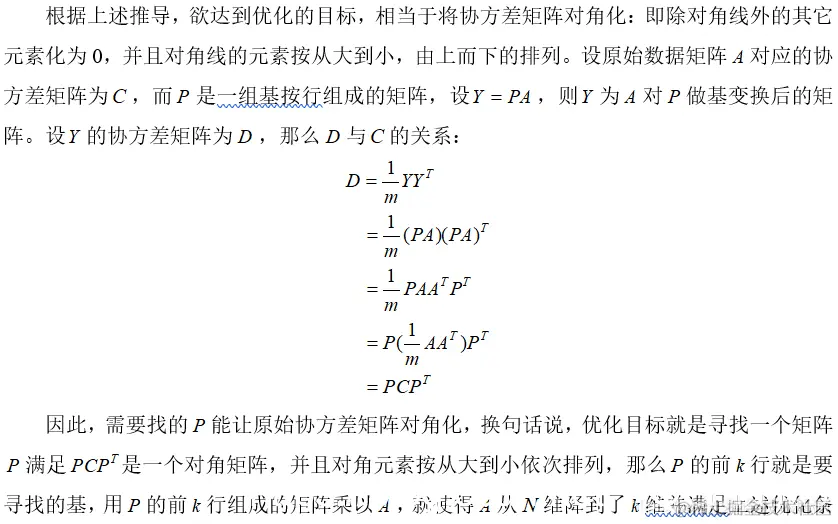

3.4 协方差矩阵对角化
1.4 算法与实例

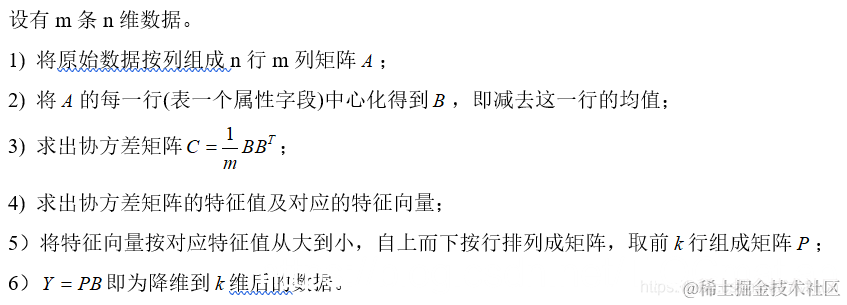

1.4.1 PCA算法

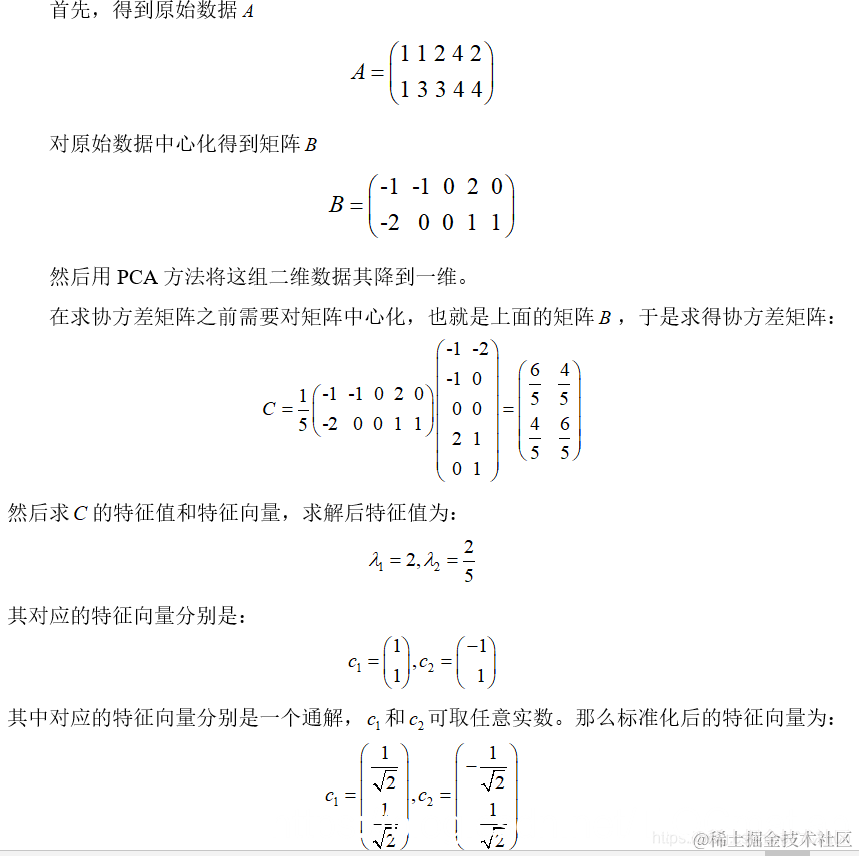

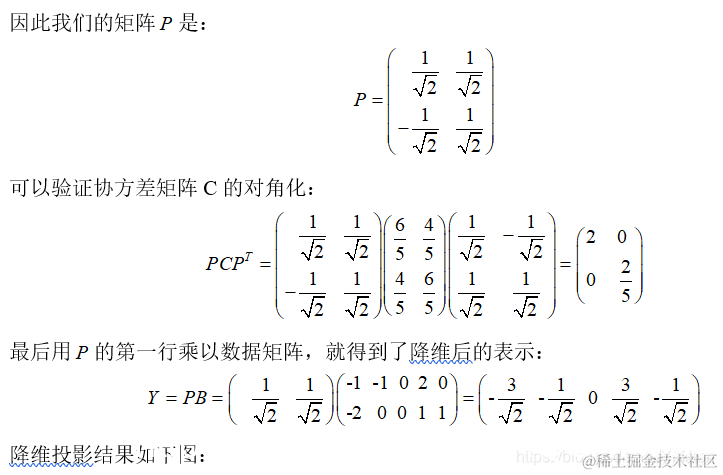

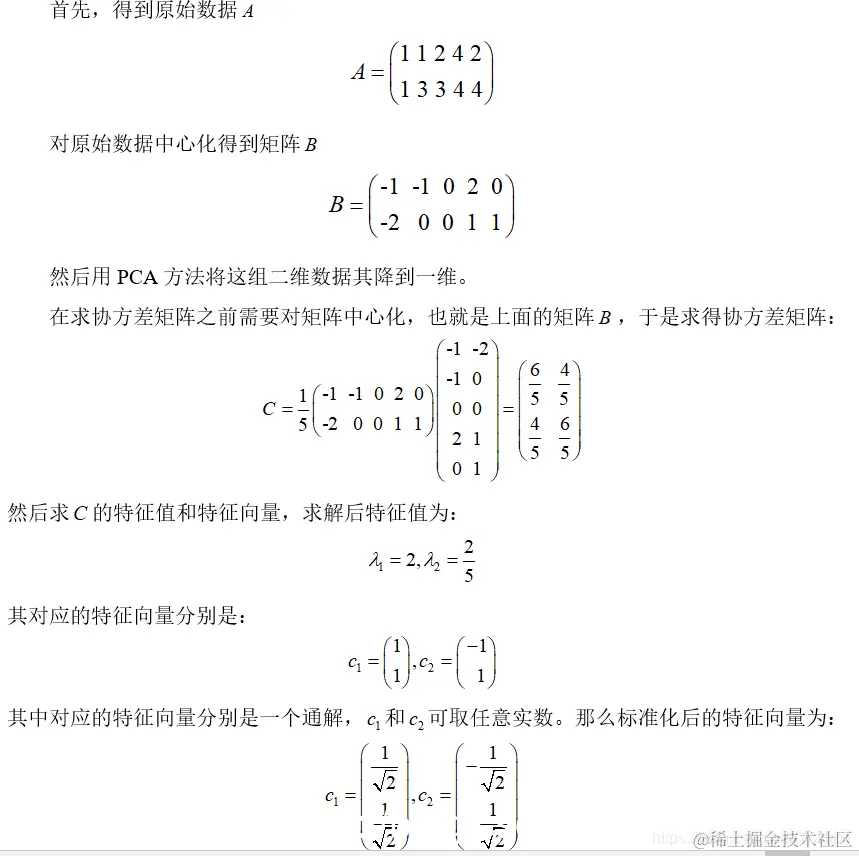

1.4.2 实例
1.5. 讨论
根据上面对PCA的数学原理的解释，可以了解到一些PCA的能力和限制。PCA本质上是将方差最大的方向作为主要特征，并且在各个正交方向上将数据“离相关”，也就是让它们在不同正交方向上没有相关性。
因此，PCA也存在一些限制，例如它可以很好的解除线性相关，但是对于高阶相关性就没有办法了，对于存在高阶相关性的数据，可以考虑Kernel PCA，通过Kernel函数将非线性相关转为线性相关。另外，PCA假设数据各主特征是分布在正交方向上，如果在非正交方向上存在几个方差较大的方向，PCA的效果就大打折扣了。
最后需要说明的是，PCA是一种无参数技术，也就是说面对同样的数据，如果不考虑清洗，谁来做结果都一样，没有主观参数的介入，所以PCA便于通用实现，但是本身无法个性化的优化。
二、源代码
% function Pca = PCA(TM);
clear
g_R=0; %r清晰度描述
g_G=0; %g清晰度描述
g_B=0; %b清晰度描述
h_R=0; %熵的描述
h_G=0;
h_B=0;
fenzi_R=0;
fenzi_G=0;
fenzi_B=0;
fenmu_up_R=0;
fenmu_up_G=0;
fenmu_up_B=0;
fenmu_low_R=0;
fenmu_low_G=0;
fenmu_low_B=0;
init_up_R=[];
init_up_G=[];
init_up_B=[];
init_low_R=[];
init_low_G=[];
init_low_B=[];
up=imread('high.jpg'); %读图像
low=imread('low.jpg');
figure(1)
imshow(up); %读RGB数值
title('PCA-RGB表示的高分辨率图像');
figure(2)
imshow(low);
title('PCA-RGB表示的低分辨率图像');
[up_R]=double(up(:,:,1));
[up_G]=double(up(:,:,2));
[up_B]=double(up(:,:,3));
[low_R]=double(low(:,:,1));
[low_G]=double(low(:,:,2));
[low_B]=double(low(:,:,3));
[M,N,color]=size(up);
up_Mx = 0;
low_Mx=0;
for i = 1 : M
for j = 1 : N
up_S = [up_R(i,j),up_G(i,j),up_B(i,j)]'; % 生成由R，G， B组成的三维列向量
up_Mx = up_Mx + up_S;
low_S = [low_R(i,j),low_G(i,j),low_B(i,j)]';
low_Mx = low_Mx + low_S;
end
end
up_Mx = up_Mx / (M*N); % 计算三维列向量的平均值
low_Mx = low_Mx / (M*N);
up_Cx = 0;
low_Cx=0;
for i = 1 : M
for j = 1 : N
up_S = [up_R(i,j),up_G(i,j),up_B(i,j)]';
up_Cx = up_Cx + up_S*up_S';
low_S = [low_R(i,j),low_G(i,j),low_B(i,j)]';
low_Cx = low_Cx + low_S*low_S';
end
end
up_Cx = up_Cx / (M * N)- up_Mx*up_Mx'; % 计算协方差矩陈
low_Cx = low_Cx / (M * N)- low_Mx*low_Mx';
[up_A,up_latent] = eigs(up_Cx); % 协方差矩陈的特征向量组成的矩陈----PCA变换的系数矩陈,特征值
[low_A,low_latent] = eigs(low_Cx);
for i = 1 : M
for j = 1 : N
up_X = [up_R(i,j),up_G(i,j),up_G(i,j)]'; % 生成由R，G， B组成的三维列
up_Y = up_A'*up_X; % 每个象素点进行PCA变换正变换
up_Y = up_Y';
up_R(i,j) = up_Y(1); % 高分辨率图片的第1主分量
up_G(i,j) = up_Y(2); % 高分辨率图片的第2主分量
up_B(i,j) = up_Y(3); % 高分辨率图片的第3主分量
low_X = [low_R(i,j),low_G(i,j),low_G(i,j)]';
low_Y = low_A'*low_X;
low_Y = low_Y';
low_R(i,j) = low_Y(1); % 低分辨率图片的第1主分量
low_G(i,j) = low_Y(2); % 低分辨率图片的第2主分量
low_B(i,j) = low_Y(3); % 低分辨率图片的第3主分量
end
end
for i = 1 : M
for j = 1 : N
up_Y = [up_R(i,j),up_G(i,j),up_B(i,j)]'; % 生成由R，G， B组成的三维列向量
up_X = up_A*up_Y; % 每个象素点进行PCA变换反变换
up_X = up_X';
up_r(i,j) = up_X(1);
up_g(i,j) = up_X(2);
up_b(i,j) = up_X(3);
low_Y = [up_R(i,j),low_G(i,j),low_B(i,j)]';
low_X = low_A*low_Y;
low_X = low_X';
low_r(i,j) = low_X(1);
low_g(i,j) = low_X(2);
low_b(i,j) = low_X(3);
end
end
%RGB(:,:,1)=up_r;
%RGB(:,:,2)=up_g;
%RGB(:,:,3)=up_b;
RGB(:,:,1)=low_r;
RGB(:,:,2)=low_g;
RGB(:,:,3)=low_b;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 下面是计算相关系数 %
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
init_up_R=ones(M,N)*mean(up_R(:));
init_up_G=ones(M,N)*mean(up_G(:));
init_up_B=ones(M,N)*mean(up_B(:));
init_low_R=ones(M,N)*mean(low_R(:));
init_low_G=ones(M,N)*mean(low_G(:));
init_low_B=ones(M,N)*mean(low_B(:));
for i=1:M
for j=1:N
fenzi_R=fenzi_R+(up_R(i,j)-init_up_R(i,j))*(low_R(i,j)-init_low_R(i,j));
fenmu_up_R=fenmu_up_R+(up_R(i,j)-init_up_R(i,j))^2;
fenmu_low_R=fenmu_low_R+(low_R(i,j)-init_low_R(i,j))^2;
fenzi_G=fenzi_G+(up_R(i,j)-init_up_G(i,j))*(low_R(i,j)-init_low_G(i,j));
fenmu_up_G=fenmu_up_G+(up_R(i,j)-init_up_G(i,j))^2;
fenmu_low_G=fenmu_low_G+(low_R(i,j)-init_low_G(i,j))^2;
fenzi_B=fenzi_B+(up_R(i,j)-init_up_B(i,j))*(low_R(i,j)-init_low_B(i,j));
fenmu_up_B=fenmu_up_B+(up_R(i,j)-init_up_B(i,j))^2;
fenmu_low_B=fenmu_low_B+(low_R(i,j)-init_low_B(i,j))^2;
end
end
rou_R=fenzi_R/(sqrt(fenmu_up_R*fenmu_low_R));
rou_G=fenzi_G/(sqrt(fenmu_up_G*fenmu_low_G));
rou_B=fenzi_B/(sqrt(fenmu_up_B*fenmu_low_B));
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 下面是计算清晰度G %
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
for ii=1:M-1
for jj=1:N-1
g_R=g_R+sqrt((((low_r(ii+1,jj)-low_r(ii,jj))^2+(low_r(ii,jj+1)-low_r(ii,jj))^2))/2);
g_G=g_G+sqrt((((low_g(ii+1,jj)-low_g(ii,jj))^2+(low_g(ii,jj+1)-low_g(ii,jj))^2))/2);
g_B=g_B+sqrt((((low_b(ii+1,jj)-low_b(ii,jj))^2+(low_b(ii,jj+1)-low_b(ii,jj))^2))/2);
end
end

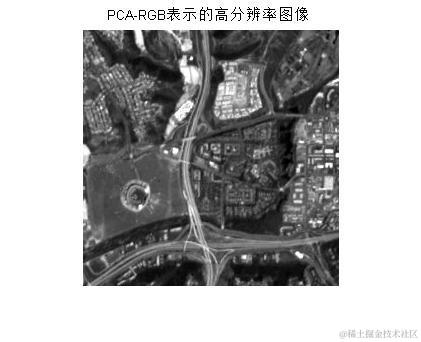

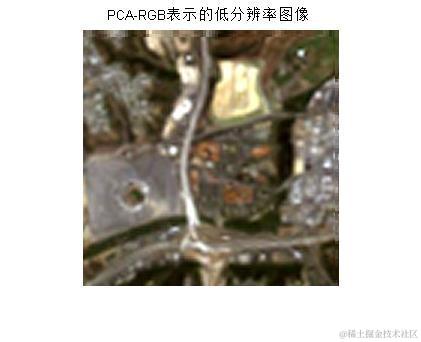

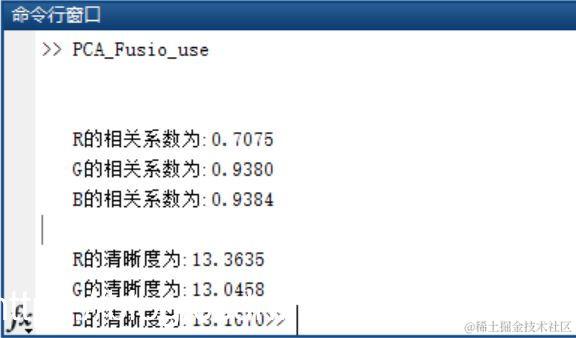

三、运行结果
四、备注
版本：2014a
