Flutter引擎线程模式

·  阅读 374

在终端业务需求日益复杂,版本迭代日趋于频繁的情况下,我们迫切需要优秀的多端统一跨平台开发方案以提升研发效率。目前已有类似RN,Weex这种通过JavaScript桥接到Native的终端技术方案。但是,基于JavaScript的桥接模式有JavaScriptCore自身的性能瓶颈和桥接层的消耗。

目前我们正在积极尝试和探索Flutter在业务中的实践以追求更加高性能的跨平台终端方案。同为跨平台技术,Flutter为什么有其它方案所不具备的高性能特性?

  • Flutter在Rlease模式下直接将Dart编译成本地机器码,避免了代码解释运行的性能消耗。
  • Dart本身针对高频率循环刷新(如屏幕每秒60帧)在内存层面进行了优化,使得Dart运行时在屏幕绘制实现如鱼得水。
  • Flutter实现了自己的图形绘制避免了Native桥接。

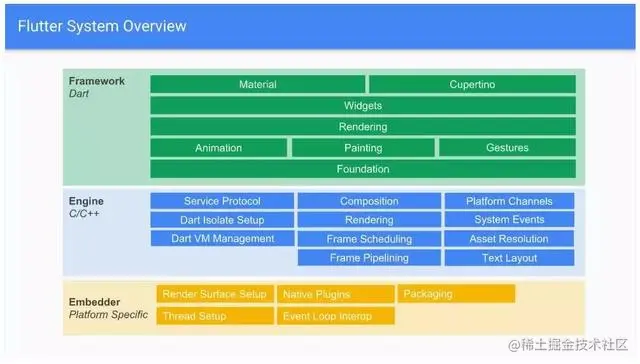

Flutter体系结构

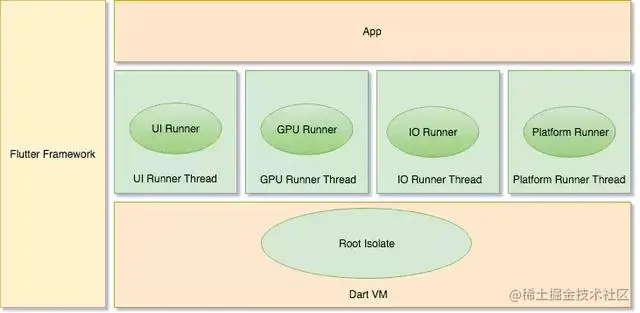

Flutter 线程模型


Platform Task Runner

   Flutter Engine的主Task Runner,运行Platform Task Runner的线程可以理解为是主线程。类似于Android Main Thread或者iOS的Main Thread。
   但是我们要注意Platform Task Runner和iOS之类的主线程还是有区别的。
   对于Flutter Engine来说Platform Runner所在的线程跟其它线程并没有实质上的区别,只不过我们人为赋予它特定的含义便于理解区分。
   实际上我们可以同时启动多个Engine实例,每个Engine对应一个Platform Runner,每个Runner跑在各自的线程里。
   这也是Fuchsia(Google正在开发的操作系统)里Content Handler的工作原理。一般来说,一个Flutter应用启动的时候会创建一个Engine实例,Engine创建的时候会创建一个线程供Platform Runner使用。
   跟Flutter Engine的所有交互(接口调用)必须发生在Platform Thread,试图在其它线程中调用Flutter Engine会导致无法预期的异常。
   这跟iOS UI相关的操作都必须在主线程进行相类似。需要注意的是在Flutter Engine中有很多模块都是非线程安全的。一旦引擎正常启动运行起来,所有引擎API调用都将在Platform Thread里发生。
   Platform Runner所在的Thread不仅仅处理与Engine交互,它还处理来自平台的消息。
   这样的处理比较方便的,因为几乎所有引擎的调用都只有在Platform Thread进行才能是安全的,Native Plugins不必要做额外的线程操作就可以保证操作能够在Platform Thread进行。
   如果Plugin自己启动了额外的线程,那么它需要负责将返回结果派发回Platform Thread以便Dart能够安全地处理。
   规则很简单,对于Flutter Engine的接口调用都需保证在Platform Thread进行。需要注意的是,阻塞Platform Thread不会直接导致Flutter应用的卡顿(跟iOS android主线程不同)。
   尽管如此,平台对Platform Thread还是有强制执行限制。
   所以建议复杂计算逻辑操作不要放在Platform Thread而是放在其它线程(不包括我们现在讨论的这个四个线程)。
   其他线程处理完毕后将结果转发回Platform Thread。长时间卡住Platform Thread应用有可能会被系统Watchdog强行杀死。
复制代码

UI Task Runner Thread(Dart Runner)

UI Task Runner被Flutter Engine用于执行Dart root isolate代码(isolate我们后面会讲到,先简单理解为Dart VM里面的线程)。
Root isolate比较特殊,它绑定了不少Flutter需要的函数方法。
Root isolate运行应用的main code。
引擎启动的时候为其增加了必要的绑定,使其具备调度提交渲染帧的能力。对于每一帧,引擎要做的事情有:
 1、Root isolate通知Flutter Engine有帧需要渲染。
 2、Flutter Engine通知平台,需要在下一个vsync的时候得到通知。
 3、平台等待下一个vsync 对创建的对象和Widgets进行Layout并生成一个Layer Tree,这个Tree马上被提交给Flutter Engine。
 当前阶段没有进行任何光栅化,这个步骤仅是生成了对需要绘制内容的描述。
 创建或者更新Tree,这个Tree包含了用于屏幕上显示Widgets的语义信息。这个东西主要用于平台相关的辅助Accessibility元素的配置和渲染。
 除了渲染相关逻辑之外Root Isolate还是处理来自Native Plugins的消息响应,Timers,Microtasks和异步IO。
 我们看到Root Isolate负责创建管理的Layer Tree最终决定什么内容要绘制到屏幕上。因此这个线程的过载会直接导致卡顿掉帧。
 如果确实有无法避免的繁重计算,建议将其放到独立的Isolate去执行,比如使用compute关键字或者放到非Root Isolate,这样可以避免应用UI卡顿。
 但是需要注意的是非Root Isolate缺少Flutter引擎需要的一些函数绑定,你无法在这个Isolate直接与Flutter Engine交互。所以只在需要大量计算的时候采用独立Isolate。
复制代码

GPU Task Runner

GPU Task Runner被用于执行设备GPU的相关调用。
UI Task Runner创建的Layer Tree信息是平台不相关,也就是说Layer Tree提供了绘制所需要的信息,具体如何实现绘制取决于具体平台和方式,可以是OpenGL,Vulkan,软件绘制或者其他Skia配置的绘图实现。
GPU Task Runner中的模块负责将Layer Tree提供的信息转化为实际的GPU指令。GPU Task Runner同时也负责配置管理每一帧绘制所需要的GPU资源,这包括平台Framebuffer的创建,Surface生命周期管理,保证Texture和Buffers在绘制的时候是可用的。
基于Layer Tree的处理时长和GPU帧显示到屏幕的耗时,GPU Task Runner可能会延迟下一帧在UI Task Runner的调度。
一般来说UI Runner和GPU Runner跑在不同的线程。存在这种可能,UI Runner在已经准备好了下一帧的情况下,GPU Runner却还正在向GPU提交上一帧。
这种延迟调度机制确保不让UI Runner分配过多的任务给GPU Runner。
前面我们提到GPU Runner可以导致UI Runner的帧调度的延迟,GPU Runner的过载会导致Flutter应用的卡顿。
一般来说用户没有机会向GPU Runner直接提交任务,因为平台和Dart代码都无法跑进GPU Runner。
但是Embeder还是可以向GPU Runner提交任务的。
因此建议为每一个Engine实例都新建一个专用的GPU Runner线程。
复制代码

IO Task Runner

前面讨论的几个Runner对于执行任务的类型都有比较强的限制。
Platform Runner过载可能导致系统WatchDog强杀,UI和GPU Runner过载则可能导致Flutter应用的卡顿。
但是GPU线程有一些必要操作是比较耗时间的,比如IO,而这些操作正是IO Runner需要处理的。
IO Runner的主要功能是从图片存储(比如磁盘)中读取压缩的图片格式,将图片数据进行处理为GPU Runner的渲染做好准备。在Texture的准备过程中,IO Runner首先要读取压缩的图片二进制数据(比如PNG,JPEG),将其解压转换成GPU能够处理的格式然后将数据上传到GPU。
这些复杂操作如果跑在GPU线程的话会导致Flutter应用UI卡顿。但是只有GPU Runner能够访问GPU,所以IO Runner模块在引擎启动的时候配置了一个特殊的Context,这个Context跟GPU Runner使用的Context在同一个ShareGroup。
事实上图片数据的读取和解压是可以放到一个线程池里面去做的,但是这个Context的访问只能在特定线程才能保证安全。
这也是为什么需要有一个专门的Runner来处理IO任务的原因。
获取诸如ui.Image这样的资源只有通过async call,当这个调用发生的时候Flutter Framework告诉IO Runner进行刚刚提到的那些图片异步操作。
这样GPU Runner可以使用IO Runner准备好的图片数据而不用进行额外的操作。用户操作,无论是Dart Code还是Native Plugins都是没有办法直接访问IO Runner。
尽管Embeder可以将一些一般复杂任务调度到IO Runner,这不会直接导致Flutter应用卡顿,但是可能会导致图片和其它一些资源加载的延迟间接影响性能。
所以建议为IO Runner创建一个专用的线程。
复制代码
