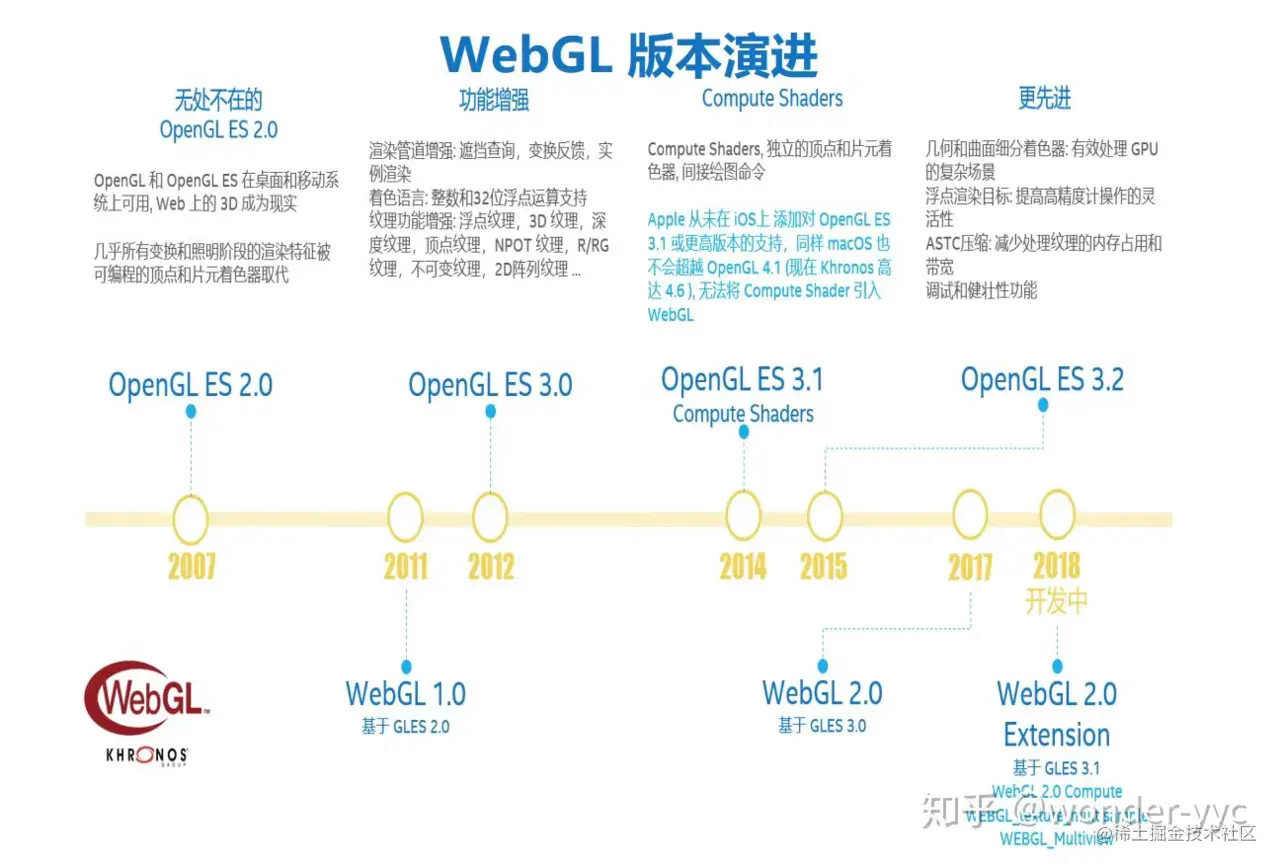

发展史

2015 OpenglES 3.2
2018 Webgl2.0 的扩展 (基于OpenGLES 3.1)

功能增强

渲染管道增强:遮挡查询,变换反馈，实例渲染
着色语言:整数和32位浮点运算支持
纹理功能增强
- 浮点纹理，3D纹理, 深度纹理,顶点纹理, NPOT纹理, R/RG纹理,不可变纹理, 2D阵列纹理
- ASTC压缩:减少处理纹理的内存占用和带宽
  - 使用JPG或PNG图片格式，使用texImage2D上传图片数据到GPU时会进行解压，转为位图。位图格式占用空间较大，传输时间较长。
  - 使用压缩格式，则可以不进行解压，同时节省空间和时间
  - WebGL1中通过扩展可以使用压缩纹理格式，但很多是要区分硬件条件的，S3TC基本上只是PC支持，PVTC只有iOS，而WebGL2中多种压缩格式都可以在任何环境下得到支持。
  - WebGL2还支持了纹理数组，多个相同大小的纹理切片可以共享一个纹理单元。纹理的访问也可以支持直接选取纹素。
- 浮点渲染目标:提高高精度计操作的灵活性
Compute Shaders,独立的顶点和片元着色器，间接绘图命令
几何和曲面细分着色器:有效处理GPU的复杂场景

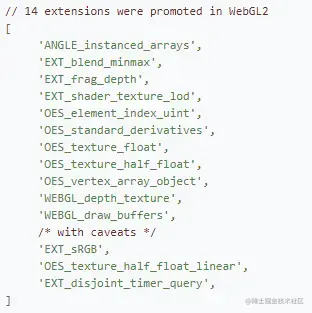

无需扩展就能使用的重要特性
多绘制缓冲
- 多绘制缓冲，也叫做MRT（Multiple Render Targets），是促使我们迁移到WebGL2的动力之一。它可以支持在一个帧缓冲区上绑定多个颜色缓冲区，一次绘制可以在多个缓冲区中写入数据，可用于实现延迟渲染和泛光效果。运用这项技术后，光照及阴影的计算只需要在每个片元上执行一次，而且可以尽量和几何渲染过程解耦。
Uniform缓冲对象
- Uniform Buffer Object可以让我们像attribute变量一样，把uniform变量写入缓冲区
- 使用gl.bufferData和gl.bindBufferRange两次调用替代N次gl.uniformXXX
- 当多个着色器共用一些uniform变量时，可以一次写入，多处绑定即可

WebGL1迁移WebGL2

上下文兼容处理：优先获取webgl2上下文

  // 优先使用WebGL2，若不支持则降级为WebGL（Safari/QQ浏览器）
  let gl = canvas.getContext('webgl2', options);
  if (gl) {
    gl.isWebGL2 = true;
  } else {
    gl = canvas.getContext('webgl', options);
    gl.isWebGL2 = false;
  }

扩展兼容处理：将扩展方法复制到上下文对象

   function getAndApplyExtension(gl, name) {
    const ext = gl.getExtension(name);
    if (!ext) {
      return null;
    }
    const fnSuffix = name.split("_")[0];
    const enumSuffix = '_' + fnSuffix;
    for (const key in ext) {
      const value = ext[key];
      const isFunc = typeof (value) === 'function';
      const suffix = isFunc ? fnSuffix : enumSuffix;
      let name = key;
      // WEBGL_compressed_texture_s3tc
      // 和WEBGL_compressed_texture_pvrtc不是true
      if (key.endsWith(suffix)) {
        name = key.substring(0, key.length - suffix.length);
      }
      if (gl[name] !== undefined) {
        if (!isFunc && gl[name] !== value) {
          console.warn("conflict:", name, gl[name], value, key);
        }
      } else {
        if (isFunc) {
          gl[name] = function(origFn) {
            return function() {
              return origFn.apply(ext, arguments);
            };
          }(value);
        } else {
          gl[name] = value;
        }
      }
    }
    return ext;
  }

  if (!gl.isWebGL2) {
    getAndApplyExtension(gl, 'ANGLE_instanced_arrays');
    getAndApplyExtension(gl, 'WEBGL_depth_texture');
    getAndApplyExtension(gl, 'OES_vertex_array_object');
  }

texImage2D的语法

  // WebGL1:
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, ArrayBufferView? pixels);
  void gl.texImage2D(target, level, internalformat, format, type, ImageData? pixels);
  void gl.texImage2D(target, level, internalformat, format, type, HTMLImageElement? pixels);
  void gl.texImage2D(target, level, internalformat, format, type, HTMLCanvasElement? pixels);
  void gl.texImage2D(target, level, internalformat, format, type, HTMLVideoElement? pixels);
  void gl.texImage2D(target, level, internalformat, format, type, ImageBitmap? pixels);

  // WebGL2:
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, GLintptr offset);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, HTMLCanvasElement source);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, HTMLImageElement source);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, HTMLVideoElement source);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, ImageBitmap source);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, ImageData source);
  void gl.texImage2D(target, level, internalformat, width, height, border, format, type, ArrayBufferView srcData, srcOffset);

深度纹理格式
- 在WebGL2中internalformat不可使用gl.DEPTH_COMPONENT（虽然有这个属性）
- 在WebLG1中不可使用gl.DEPTH_COMPONENT16（虽然有这个属性）
- 上传时就能统一使用gl.DEPTH_COMPONENT24
- WebGL1 internalformat和format 都是相同的
- WebGL2 对应的format都是gl.DEPTH_COMPONENT
- WebGL2 对应的internalformat 是gl.DEPTH_COMPONENT16还是gl.DEPTH_COMPONENT24、gl.DEPTH_COMPONENT32F
- ```
  if (!gl.isWebGL2) {
    gl.DEPTH_COMPONENT24 = gl.DEPTH_COMPONENT;
  }
```

深度纹理过滤

这里需要设置为gl.NEAREST才能正常使用。

  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, options.minFilter || gl.LINEAR);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, options.magFilter || gl.LINEAR);

着色器无需升级
- 需要GLSL3.0 就加上#version 300 es即可
