大家好，我是小黑。之前两篇水文分享了同步阻塞式IO模型，今天我们缓一缓，具体看看 Tomcat，是如何实现同步阻塞式IO模型的。同步阻塞式IO模型-多线程版本，同步阻塞式IO模型-单线程版本

基础知识

Tomcat 把模板方法、组合模式、责任链模式发挥到了极致，确实更好维护，但是对我们学习源码的人来说是一个不小的障碍。代码一层套一层的，很难弄清楚整个链路。我们先补充点基础知识，再往下面冲。

整个Tomcat可以分为两个主要模块，一个是连接器（Connector），一个是容器（Container）。其中，连接器负责监听客户端请求、返回响应数据，容器负责具体的请求处理。

具体来讲，连接器负责处理网络请求。Tomcat 采用组件分离的思想设计了多个主要的组件。

连接器，管理连接
ProtocolHandler 协议处理器，用于支持不同的协议和IO模型
EndPoint 负责监听 socket 链接，并发起网络请求的处理过程
Processor 则负责解析协议
Adapter 作为连接器和容器之间的适配器，连接器会通过 Adatper 调用容器

而容器是负责具体请求处理的组件。Tomca 中有四种类型的容器：Engine，Host，Context，Wrapper。他们都实现了 Container 接口。他们之间有父子关系（通过组合实现的，而非继承），父容器通过一种叫做管道的机制（通过责任链模式实现的）调用子容器。

Engine：表示整个 Catalina servlet 引擎
Host：表示一个虚拟主机，一个 Host 可以包含多个 Context 容器
Context：表示一个web应用，一个 Context 可以包含多个 Wrapper
Wrapper：表示一个 Servlet，会通过加载器加载 Servlet，并调用Servlet中相应的 service() 方法

想更深入了解的可以看网上的这篇文章：Tomcat 架构原理解析到架构设计借鉴

老版本Tomcat是如何实现同步阻塞式IO模型的

老版本的 Tomcat 连接器和文章开头介绍的不太一样，更加简化。只有一个 HttpConnector，一个 HttpProcessor。先来看看简单的老版本 Tomcat 是如何实现同步阻塞式IO模型的。

HttpConnector

我们先看看HttpConnector，HttpConnector是网络连接的入口，Tomcat启动时就会启动。

HttpConnector.run()

HttpConnector是建立连接的入口，本身也是一个实现了 Runnable 接口的类，核心逻辑在 run() 方法中。

run() 方法整体分为三个大步骤：

accept() 方法接受客户端连接
从对象池中取出一个processor对象，创建的时候会新起一个线程来执行。processor对象会负责处理客户端请求。
调用processor对象的 assign() 方法，开始准备处理客户端连接。assign() 方法很特别，是一套很巧妙的线程同步机制实现的。下面讲 HttpProcessor 的时候会细讲。

	public void run() {
        // 一直循环，直到服务器停止
        while (!stopped) {
            Socket socket = null;
            try {
                socket = serverSocket.accept(); // 接受客户端连接
            } catch (AccessControlException ace) {
                log("socket accept security exception", ace);
                continue;
            } catch (IOException e) {
                // 各种异常处理
            }

            // processor 本身是一个实现了 Runnable 的接口的类，用来处理连接中的数据。
            // HttpConnector 用 Stack 维护了一个 processor 对象池，createProcessor()
            // 方法就是从对象池中取出一个可用的 processor，用于处理客户端连接。
            HttpProcessor processor = createProcessor();

            // 调用processor对象的 assign() 方法，开始准备处理客户端连接
            processor.assign(socket);
        }
    }

HttpProcessor

我们再来看看 HttpProcessor。

HttpProcessor 本身是一个实现了 Runnable 接口的类，在接收到客户端连接时，就会创建一个 HttpProcessor，用于处理请求。在创建 HttpProcessor 的时候新起一个线程来执行他的 HttpProcessor.run() 方法。处理逻辑封装在 HttpProcessor.process() 方法中。

HttpProcessor.run()

初始状态下，HttpProcessor 没有分配到 socket，所以会一直阻塞在_** await()**_ 方法上。

    public void run() {

        while (!stopped) { // 一直循环，直到服务器停止

            // 一直阻塞，直到有一个socket被分配（assign）给了processor
            Socket socket = await();
            if (socket == null)
                continue;

            try {
                // 处理来自这个套接字的请求，分为四步:1.读取数据；
                // 2.解析HTTP请求；3.调用底层容器；4.返回响应
                process(socket);
            } catch (Throwable t) {
                log("process.invoke", t);
            }

            connector.recycle(this); // 把 processor 归还到对象池中

        }
    }

HttpProcessor.await()

available 是 HttpProcessor 对象中的一个实例，初始值是 false。

分配了socket，available才会被置为true（通过 HttpProcessor.assign() 方法实现的）。所以没分配的话，await() 会阻塞在 wait() 方法上。

    private synchronized Socket await() {

        // available初始是false，所以会进入这个循环代码块并阻塞住
        while (!available) {
            try {
                wait();
            } catch (InterruptedException e) {
            }
        }

        Socket socket = this.socket;
        available = false;
        notifyAll(); // 唤醒processor线程

        return (socket);
    }

HttpProcessor.assign()

在服务器与客户端建立连接，并接收到socket的时候，HttpConnector会调用 HttpProcessor.assign() 方法，将socket分配给processor，并唤醒processor线程进行处理。

 synchronized void assign(Socket socket) {

        // available初始是false，所以assign的时候，不会进入这个循环代码块，不会被阻塞住
        while (available) {
            try {
                wait();
            } catch (InterruptedException e) {
            }
        }

        this.socket = socket; // 分配socket
        available = true;
        notifyAll(); // 唤醒processor线程
    }

总结一下，黄色部分是 HttpConnector 的主要流程，绿色部门是 HttpProcessor 的主要流程。

HttpConnector 接收客户端连接，从对象池里面取出 HttpProcessor 对象，并把 socket 分配给 HttpProcessor，然后就 accept() 下一个连接，不阻塞在处理线程上，是典型的多线程版本的同步阻塞式IO模型。

老版本Tomcat实现的同步阻塞式IO模型有哪些缺点

来挑挑刺，我们看看老版本Tomcat实现的同步阻塞式IO模型有哪些缺点。老版本 Tomcat 是基于 Stack 实现的对象池，来实现多线程同步阻塞式IO模型，主要的缺点就是这个线程池实现方式过于简陋了。

老版本的线程池对于空闲线程不会自动销毁

processor 被创建后，就不会被销毁了，这批线程的存在本身就会占用系统资源。比如某一个时间点请求数飙升，导致新建了一大批 processor 线程，这批线程就会一直存在直到服务器被关闭。这对系统资源是一种浪费。

老版本的线程池不支持缓冲队列

线程池内的线程如果都是忙碌状态并且线程池线程数量达到上限，就会忽略接下来的请求。

我们来细看下 createProcessor() 方法。他负责从 processor 对象池中，取出一个可用的 processor，如果没有可用的 processor，就调用 newProcessor() 构造一个。

    private HttpProcessor createProcessor() {

        synchronized (processors) {
            if (processors.size() > 0) { // 对象池空闲，直接从对象池里面取
                return ((HttpProcessor) processors.pop());
            }
            // 对象池没有空闲的processor了，要看看是否能新建一个 HttpProcessor 对象
            if ((maxProcessors > 0) && (curProcessors < maxProcessors)) { // 指定了 maxProcessors，并且当前 processor数小于指定的 maxProcessors，新建一个Processor
                return (newProcessor());
            } else {
                if (maxProcessors < 0) { // 未指定 maxProcessors，无脑新建一个Processor
                    return (newProcessor());
                } else { // 指定了 maxProcessors，直接返回null，效果是忽略这个请求
                    return (null);
                }
            }
        }
    }

留个小 Tips：这里的 Processor 对象池是使用 Stack 实现的。为什么用 Stack 而不用更常见的 ArrayList？或者 Vector 可以吗？另外，Tomcat 4为什么不用 Java 原生的线程池，而用这么简陋的方式实现？欢迎评论区一起沟通~

新版本Tomcat是如何实现同步阻塞式IO模型的

连接器总览

新版本Tomcat有了特别大的改版，涉及到的组件如下：

Connector：连接器
ProtocolHandler：协议处理器，Tomcat支持Ajp、HTTP协议，在加上各种IO模型的底层实现，Tomcat提供了各种实现：AjpAprProtocol，AjpNioProtocol，AjpProtocol，Http11AprProtocol，Http11NioProtocol，Http11Protocol。其中Http11Protocol是我们这次讨论的，HTTP同步阻塞协议处理器。
EndPoint：IO模型的具体实现，Tomcat提供了：AprEndpoint、JIoEndpoint、NioEndpoint。其中JIoEndpoint是我们这次讨论的同步阻塞 Endpoint。
Acceptor：acceptor 线程，自身是一个实现了 Runnable 接口的类，内部会调用 serverSocket.accept() 方法
各种Processor：主要就是用来处理网络请求的，比如解析HTTP协议、http请求升级成websocket等等，都是Processor来处理的。
Adapter：作为连接器和容器之间的适配器，连接器会通过 Adatper 调用容器

各组件的协作就就是文章开头贴出来的图，这里再贴一下：

连接器的启动

稍等片刻，我们先看看连接器的启动流程，看看启动流程涉及到哪些组件。

连接器启动的入口是 Connector.startInternal() 方法，方法内部会依次调用 ProtocolHandler 组件的 start() 方法，JIoEndpoint的 start() 方法。
JIoEndpoint的 start() 方法内部主要干两件事，

一是调用 bind() 方法：构造 serverSocket 对象，指定服务端端口；二是调用 startInternal() 方法：启动 acceptor 线程，acceptor 线程内部会调用 ServerSocket.accept() 方法

AbstractEndpoint.start() 源码

    public final void start() throws Exception {
        if (bindState == BindState.UNBOUND) {
            bind(); // 调用JIoEndpoint的 bind() 方法，绑定服务端端口
            bindState = BindState.BOUND_ON_START;
        }
        startInternal(); // 调用JIoEndpoint的 startInternal()方法，启动 acceptor 线程
    }

JIoEndpoint.startInternal() 源码

    @Override
    public void startInternal() throws Exception {

        if (!running) {
            running = true;
            paused = false;

            // Create worker collection
            if (getExecutor() == null) {
                createExecutor();
            }

            initializeConnectionLatch();

            startAcceptorThreads(); // 启动acceptor线程

            // Start async timeout thread
            Thread timeoutThread = new Thread(new AsyncTimeout(),
                    getName() + "-AsyncTimeout");
            timeoutThread.setPriority(threadPriority);
            timeoutThread.setDaemon(true);
            timeoutThread.start();
        }
    }

    protected final void startAcceptorThreads() {
        int count = getAcceptorThreadCount();
        acceptors = new Acceptor[count];

        for (int i = 0; i < count; i++) {
            acceptors[i] = createAcceptor(); // 创建 acceptor 对象
            String threadName = getName() + "-Acceptor-" + i;
            acceptors[i].setThreadName(threadName);
            Thread t = new Thread(acceptors[i], threadName);
            t.setPriority(getAcceptorThreadPriority());
            t.setDaemon(getDaemon());
            t.start(); // 启动 acceptor 线程
        }
    }

连接器启动的本质，是启动Acceptor线程，接下来我们看看Acceptor是怎么干活的吧。

处理请求的流程

Acceptor线程启动后，主要就是Acceptor干活了。

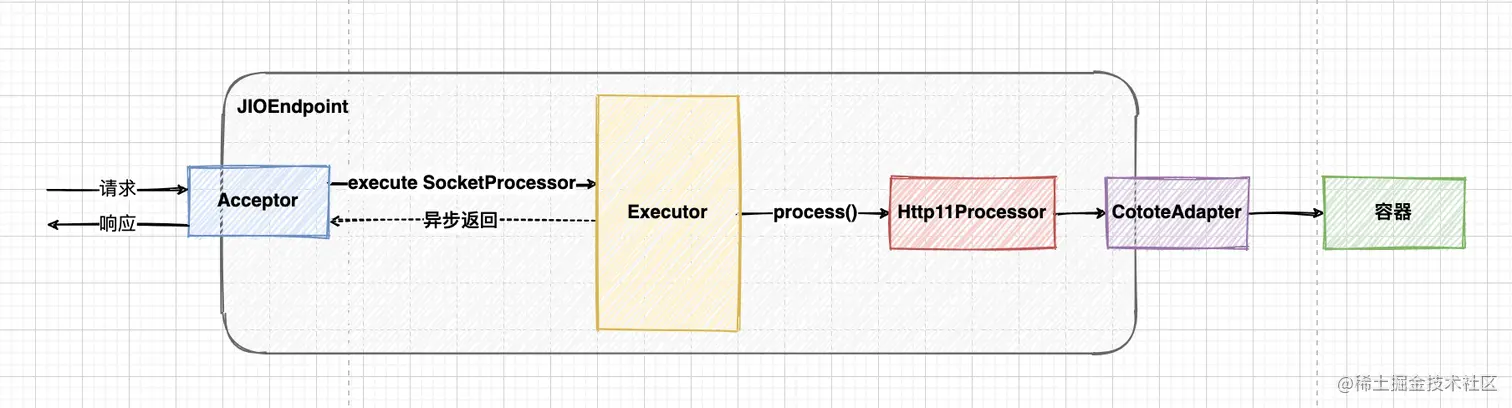

他的流程就是 _**accept() **_返回后，构造一个SocketProcess 对象，扔到线程池中让线程池执行，执行过程中会涉及到多种 Processor。最终，Http11Processor 会解析协议，通过 CoyoteAdapter 调用容器。具体的代码流程如下图：

Acceptor 线程的 accept() 方法返回后，会调用 processSocket() 方法。processSocket() 方法会构造一个 SocketProcessor 对象，并扔到线程池中，然后返回

  protected boolean processSocket(Socket socket) {
       // 构造一个 Socket 包装类
       SocketWrapper<Socket> wrapper = new SocketWrapper<Socket>(socket);
       wrapper.setKeepAliveLeft(getMaxKeepAliveRequests());
       wrapper.setSecure(isSSLEnabled());
	   // 构造一个 SocketProcessor () 对象，扔到线程池中然后返回
       getExecutor().execute(new SocketProcessor(wrapper));
       return true;
    }

再然后就是一层调一层，第六步调用AbstractHttp11Processor的 process() 方法，该方法内部会解析http请求，并调用 CoyoteAdapter 的 service() 方法，

// CoyoteAdapter的service()方法内部，调用底层容器的代码
connector.getService().getContainer()
    .getPipeline().getFirst().invoke(request, response);

我们可以从Tomcat的实现中学习到什么

各种设计模式应用：享元模式、模板模式、组合模式、工厂模式等等

Tomcat 的设计感觉把设计模式用到了极致，通过Tomcat源码的学习，我们加深对设计模式的理解。

Tomcat 对线程池的优化

考虑到篇幅，这块先留个坑，以后新开一篇专门谈谈。

这里只简单谈谈 Tomcat 为什么不用 JDK 自带的线程池：SingleThreadExecutor、FixedThreadPool、CachedThreadPool。

首先Tomcat是web服务器，天生就要应对多线程的场景，所以 SingleThreadExecutor 排除。

其次，FixedThreadPool用的固定线程数，阻塞队列用的是 LinkedBlockingQueue，如果请求量激增，线程处理不过来，任务会堆积到 LinkedBlockingQueue，造成 OOM。同样 CachedThreadPool 也有这个问题，如果请求量激增，会不断的去开新的线程，造成机器负载飙高甚至宕机。

最后，JDK 原生线程池是在阻塞队列满了才会去新开线程，直到达到最大线程数。这种策略比较适合处理 CPU 密集型任务，因为线程已经不够用了，无法开新的任务，还要等到阻塞队列满了才会新开线程，这不耽误事吗。而 Tomcat 连接器是典型的 IO 密集型任务，这并不利于 Tomcat 的性能，Tomcat 也针对这块做了改造。

综上所述，所以 Tomcat 没有使用 JDK 自带的线程池。

小Tips：本人几年前校招面试时就被问了这个问题：JDK 原生线程池的线程数达到核心线程数后，后续的任务为什么是先放到阻塞队列里面，而不是继续新开线程直到达到最大线程数？现在知道该怎么回答了吧 ~
