一，前言

上篇，根据 vnode 虚拟节点创建真实节点，主要涉及以下几点：

  • vnode 渲染真实节点的步骤
  • Vue 原型方法 _update 的扩展
  • patch 方法中的两个步骤：1，创建真实节点；2，替换掉老节点
  • createElm 实现：根据虚拟节点创建真实节点

本篇，使用真实节点替换原始节点

二，新老节点的替换更新

到目前为止，都是围绕根节点进行的实现，还尚未涉及到组件的更新；

1，前情回顾

前面，通过createElm方法，完成了根据虚拟节点生成真实节点，详细步骤如下：

  1. 通过vnode中的tag，判断节点是元素还是文本：文本的tag为undefined；
  2. 若当前节点是文本，创建文本真实节点：document.createTextNode(text)；
  3. 若当前节点是元素，创建元素真实节点：document.createElement(tag)；
  • 当前节点是元素且存在儿子，需要递归处理创建出儿子的真实节点，并添加到对应的父亲中：children.forEach(child => {el.appendChild(createElm(child))});；
  1. 返回生成的真实节点；

下面继续，使用真实节点替换原始节点，那么，如何进行新老节点的替换呢？

2，新老节点的更新方案

1，新老节点的替换方案分析

若使用replace方法进行dom替换，就需要找到父节点，还需要指定用谁来替换谁，使用起来不方便；

2，Vue的实现方案

  1. 找到老节点；
  2. 将新节点插入到老节点之后，使新老节点成为兄弟节点；
  3. 删除老节点；

3，Vue实现方案的优势

能够确保在新老节点完成更新后，文档的顺序不变；

3，虚拟节点与真实节点映射

1，为什么要做真实节点与虚拟节点的映射关系？

当后续虚拟节点更新时，便于跟踪并找到与vnode对应的真实节点el，快速完成真实节点的更新操作；

2，代码实现

代码实现：将真实节点绑定到vnode的扩展属性el上：

// src/vdom/patch.js

function createElm(vnode) {

  let{tag, data, children, text, vm} = vnode;
  if(typeof tag === 'string'){ // 标签

    // vnode.el 赋值操作：绑定真实节点与虚拟节点的映射关系，便于后续的节点更新操作
    vnode.el = document.createElement(tag)    // 创建元素的真实节点

    // 处理当前元素节点的儿子：递归创建儿子的真实节点，并添加到对应的父亲中
    children.forEach(child => { // 若不存在儿子，children为空数组
      vnode.el.appendChild(createElm(child))
    });

  } else { // 文本：文本中 tag 是 undefined
    vnode.el = document.createTextNode(text)  // 创建文本的真实节点
  }

  console.log(" ====== 输出 vnode ====== " + ", tag = " + tag)
  console.log(vnode)
  return vnode.el;
}

/**
 * 将虚拟节点转为真实节点后插入到元素中
 * @param {*} el    当前真实元素 id#app
 * @param {*} vnode 虚拟节点
 * @returns         新的真实元素
 */
export function patch(el, vnode) {
  console.log(el, vnode)

  // 根据虚拟节点创建真实节点
  const elm = createElm(vnode);
  console.log("createElm", elm);

  return elm;
}

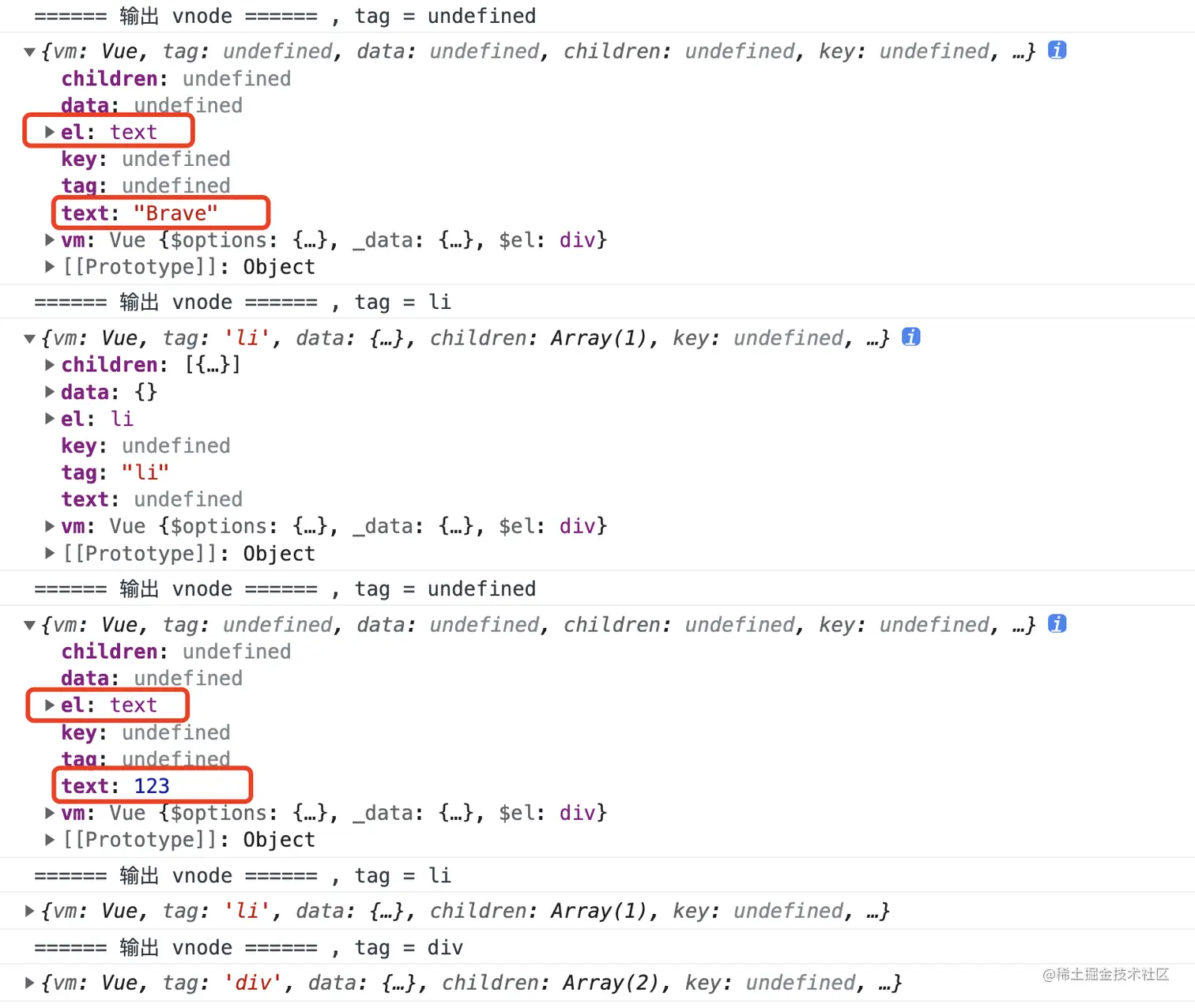

控制台输出映射后的vnode对象：


每一个虚拟节点都对应着一个真实节点vnode.el；

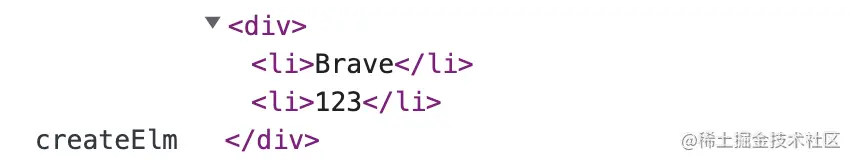

控制台输出createElm，查看页面渲染结果:


后续使用此真实节点去更新页面即可

注意：当前真实节点缺少了id=app部分，样式也没有进行处理；

id=app丢失的原因是由于 data 没有被添加到真实节点上导致的，所以，还需要一个处理 data 属性的方法 updateProperties；

2，处理 data 属性 updateProperties

updateProperties方法：在处理元素时调用，将data中的属性值渲染到真实节点上；

// src/vdom/patch.js

// 遍历 data 属性，添加到 el 真实节点的属性上(暂不考虑样式)
function updateProperties(el, props = {} ) {
  for(let key in props){
    el.setAttribute(key, props[key])
  }
}

function createElm(vnode) {
  let{tag, data, children, text, vm} = vnode;
  if(typeof tag === 'string'){
    vnode.el = document.createElement(tag)
    // 处理元素的 data 属性：添加到真实节点的属性上
    updateProperties(vnode.el, data)
    children.forEach(child => {
      vnode.el.appendChild(createElm(child))
    });
  } else {
    vnode.el = document.createTextNode(text)
  }

  return vnode.el;
}

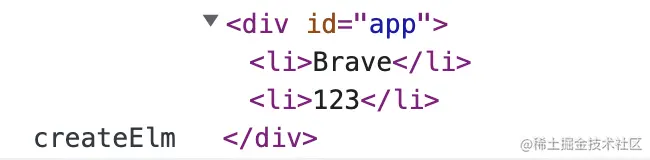

再次输出真实节点


现在，真实节点已经完成了；

下一步，使用新节点替换到老节点就可以了；

暂时没有考虑样式，后续在 diff 算法时会继续完善；

4，实现新老节点的替换

1，新老节点的更新方案

  1. 找到元素的父亲节点；
  2. 找到老节点的下一个兄弟节点；
  3. 将新节点插入到老节点的下一个兄弟节点之前；
  4. 删除老节点；

2，代码实现

/**
 * 将虚拟节点转为真实节点后插入到元素中
 * @param {*} el    当前真实元素 id#app
 * @param {*} vnode 虚拟节点
 * @returns         新的真实元素
 */
export function patch(el, vnode) {
  console.log(el, vnode)

  // 1，根据虚拟节点创建真实节点
  const elm = createElm(vnode);
  console.log("createElm", elm);

  // 2，使用真实节点替换掉老节点
  // 1）找到元素的父亲节点
  const parentNode = el.parentNode;
  // 2）找到老节点的下一个兄弟节点（nextSibling 若不存在将返回 null）
  const nextSibling = el.nextSibling;
  // 3）将新节点 elm 插入到老节点 el 的下一个兄弟节点nextSibling的前面
  // 备注：若 nextSibling 为 null，则 insertBefore 等价于 appendChild
  parentNode.insertBefore(elm, nextSibling);
  // 4）删除老节点 el
  parentNode.removeChild(el);

  return elm;
}

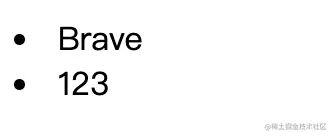

查看页面渲染结果：


至此，就完成Vue文档中的“Create vm.$el and replace 'el' with it”，即完成了Vue的初始化流程；

后续，将进入Vue的更新流程：当时数据更新时，Vue通过diff算法进行组件级别的更新，这就需要进行依赖收集；

三，结尾

本篇，使用真实节点替换原始节点，主要涉及以下几点：

  • 新老节点的更新方案；
  • 虚拟节点与真实节点映射；
  • 实现新老节点的替换；

下一篇，依赖收集的过程分析；
