分布式事务框架seata落地实践


前言

seata是阿里巴巴研发的一套开源分布式事务框架,提供了AT、TCC、SAGA 和 XA 几种事务模式。本文以精品课项目组的物流后台服务为例,介绍seata框架落地的过程,遇到的问题以及解决方案。

作者/ 邓新伟

编辑/ 网易有道

有道精品课教务系统是基于springcloud的分布式集群服务。在实际业务中,存在许多分布式事务场景。然而传统的事务框架是无法实现全局事务的。长期以来,我们的分布式场景的一致性,往往指的是放弃强一致性,保证最终一致性。

我们从调研中发现,seata框架既可以满足业务需求,灵活兼容多种事务模式,又可以实现数据强一致性。

本文以物流业务为例,记录了在实际业务中落地seata框架落地的过程中遇到的一些问题以及解决方案,供大家学习讨论~欢迎大家在留言区讨论交流

1. 基础信息

  • seata版本:1.4
  • 微服务框架:springcloud
  • 注册中心:consul

2.基本框架

2.1 基本组件

seata框架分为3个组件:

  • TC (Transaction Coordinator) -事务协调者 (即seata-server)

维护全局和分支事务的状态,驱动全局事务提交或回滚。

  • TM (Transaction Manager) -事务管理器 (在client上,发起事务的服务)

定义全局事务的范围:开始全局事务、提交或回滚全局事务。

  • RM (Resource Manager) - 资源管理器 (在client)

管理分支事务处理的资源,与TC交谈以注册分支事务和报告分支事务的状态,并驱动分支事务提交或回滚

2.2. 部署seata-server(TC)

在官网下载 seata 服务端,解压后执行bin/seata-server.sh即可启动。

seata-server 有2个配置文件:registry.conf 与 file.conf。而 registry.conf 文件决定了 seata-server 使用的注册中心配置和配置信息获取方式。

我们使用 consul 做注册中心,因此需要在registry.conf文件中,需要修改以下配置:

registry {
  #file 、nacos 、eureka、redis、zk、consul、etcd3、sofa
  type = "consul" ## 这里注册中心填consul
  loadBalance = "RandomLoadBalance"
  loadBalanceVirtualNodes = 10
   ... ...
  consul {
    cluster = "seata-server"
    serverAddr = "***注册中心地址***"
    #这里的dc指的是datacenter,若consul为多数据源配置需要在请求中加入dc参数。
    #dc与namespace并非是seata框架自带的,文章后面将会进一步解释
    dc="bj-th"
    namespace="seata-courseop"
  }
  ... ...
}

config {
  # file、nacos 、apollo、zk、consul、etcd3
  ## 如果启动时从注册中心获取基础配置信息,填consul
  ## 否则从file.conf文件中获取
  type = "consul"
  consul {
    serverAddr = "127.0.0.1:8500"
  }
... ...
}
复制代码

其中需要注意的是,如果需要高可用部署,seata获取配置信息的方式就必须是注册中心,此时file.conf就没用了。

(当然,需要事先把file.conf文件中的配置信息迁移到consul中)

store {
  ## store mode: file、db、redis
  mode = "db"

... ...
  ## database store property
  ## 如果使用数据库模式,需要配置数据库连接设置
  db {
    ## the implement of javax.sql.DataSource, such as DruidDataSource(druid)/BasicDataSource(dbcp)/HikariDataSource(hikari) etc.
    datasource = "druid"
    ## mysql/oracle/postgresql/h2/oceanbase etc.
    dbType = "mysql"
    driverClassName = "com.mysql.jdbc.Driver"
    url = "jdbc:mysql://***线上数据库地址***/seata"
    user = "******"
    password = "******"
    minConn = 5
    maxConn = 100
    ## 这里的三张表需要提前在数据库建好
    globalTable = "global_table"
    branchTable = "branch_table"
    lockTable = "lock_table"
    queryLimit = 100
    maxWait = 5000
  }
... ...
}

service {
  #vgroup->rgroup
  vgroupMapping.tx-seata="seata-server"
  default.grouplist="127.0.0.1:8091"
  #degrade current not support
  enableDegrade = false
  #disable
  disable = false
  max.commit.retry.timeout = "-1"
  max.rollback.retry.timeout = "-1"
}
复制代码

其中,global_tablebranch_tablelock_table三张表需要提前在数据库中建好。

2.3 配置client端(RM与TM)

每个使用seata框架的服务都需要引入seata组件:

dependencies {

    api 'com.alibaba:druid-spring-boot-starter:1.1.10'
    api 'mysql:mysql-connector-java:6.0.6'
    api('com.alibaba.cloud:spring-cloud-alibaba-seata:2.1.0.RELEASE') {
        exclude group:'io.seata', module:'seata-all'
    }
    api 'com.ecwid.consul:consul-api:1.4.5'
    api 'io.seata:seata-all:1.4.0'
}

dependencies {

    api 'com.alibaba:druid-spring-boot-starter:1.1.10'
    api 'mysql:mysql-connector-java:6.0.6'
    api('com.alibaba.cloud:spring-cloud-alibaba-seata:2.1.0.RELEASE') {
        exclude group:'io.seata', module:'seata-all'
    }
    api 'com.ecwid.consul:consul-api:1.4.5'
    api 'io.seata:seata-all:1.4.0'
}
复制代码

每个服务都同样需要配置file.conf与registry.conf文件,放在resource目录下。registry.conf与server的保持一致。在file.conf文件中,除了db配置外,还需要进行client参数的配置:


client {
  rm {
    asyncCommitBufferLimit = 10000
    lock {
      retryInterval = 10
      retryTimes = 30
      retryPolicyBranchRollbackOnConflict = true
    }
    reportRetryCount = 5
    tableMetaCheckEnable = false
    reportSuccessEnable = false
  }
  tm {
    commitRetryCount = 5
    rollbackRetryCount = 5
  }
  undo {
    dataValidation = true
    logSerialization = "jackson"
    ## 这个undo_log也需要提前在mysql中创建
    logTable = "undo_log"
  }
  log {
    exceptionRate = 100
  }
}
复制代码

在application.yml文件中添加seata配置:

spring:
  cloud:
      seata: ## 注意tx-seata需要与服务端和客户端的配置文件保持一致
        tx-service-group: tx-seata
复制代码

另外,还需要替换项目的数据源,

@Primary
    @Bean("dataSource")
    public DataSource druidDataSource(){
        DruidDataSource druidDataSource = new DruidDataSource();
        druidDataSource.setUrl(url);
        druidDataSource.setUsername(username);
        druidDataSource.setPassword(password);
        druidDataSource.setDriverClassName(driverClassName);至此,client端的配置也已经完成了。
        return new DataSourceProxy(druidDataSource);
    }
复制代码

至此,client端的配置也已经完成了。

3. 功能演示

一个分布式的全局事务,整体是两阶段提交的模型。

全局事务是由若干分支事务组成的,

分支事务要满足两阶段提交的模型要求,即需要每个分支事务都具备自己的:

  • 一阶段 prepare 行为

  • 二阶段commit 或 rollback 行为

根据两阶段行为模式的不同,我们将分支事务划分为 Automatic (Branch) Transaction Mode TCC (Branch) Transaction Mode.

3.1 AT模式

AT 模式基于支持本地ACID事务的关系型数据库:

  • 一阶段prepare行为:在本地事务中,一并提交业务数据更新和相应回滚日志记录。
  • 二阶段 commit 行为:马上成功结束,自动异步批量清理回滚日志。
  • 二阶段 rollback 行为:通过回滚日志,自动生成补偿操作,完成数据回滚

直接在需要添加全局事务的方法中加上注解@GlobalTransactional

 @SneakyThrows
    @GlobalTransactional
    @Transactional(rollbackFor = Exception.class)
    public void buy(int id, int itemId){
        // 先生成订单
        Order order = orderFeignDao.create(id, itemId);
        // 根据订单扣减账户余额
        accountFeignDao.draw(id, order.amount);
    }
复制代码

注意:同@Transactional一样,@GlobalTransactional若要生效也要满足:

  • 目标函数必须为public类型

  • 同一类内方法调用时,调用目标函数的方法必须通过springBeanName.method的形式来调用,不能使用this直接调用内部方法

3.2TCC模式

TCC 模式是支持把自定义的分支事务纳入到全局事务的管理中。

  • 一阶段 prepare 行为:调用自定义的 prepare 逻辑。
  • 二阶段 commit 行为:调用自定义的 commit 逻辑。
  • 二阶段 rollback 行为:调用自定义的 rollback 逻辑。

首先编写一个TCC服务接口:


@LocalTCC
public interface BusinessAction {
    @TwoPhaseBusinessAction(name = "doBusiness", commitMethod = "commit", rollbackMethod = "rollback")
    boolean doBusiness(BusinessActionContext businessActionContext,
                       @BusinessActionContextParameter(paramName = "message") String msg);

    boolean commit(BusinessActionContext businessActionContext);

    boolean rollback(BusinessActionContext businessActionContext);
}
复制代码

其中,BusinessActionContext为全局事务上下文,可以从此对象中获取全局事务相关信息(如果是发起全局事务方,传入null后自动生成),然后实现该接口:


@Slf4j
@Service
public class BusinessActionImpl implements BusinessAction {

    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean doBusiness(BusinessActionContext businessActionContext, String msg) {
        log.info("准备do business:{}",msg);
        return true;
    }

    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean commit(BusinessActionContext businessActionContext) {
        log.info("business已经commit");
        return true;
    }

    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean rollback(BusinessActionContext businessActionContext) {
        log.info("business已经rollback");
        return true;
    }
}
复制代码

最后,开启全局事务方法同AT模式。

   @SneakyThrows
    @GlobalTransactional
    public void doBusiness(BusinessActionContext context, String msg){
        accountFeignDao.draw(3, new BigDecimal(100));
        businessAction.doBusiness(context, msg);
    }
复制代码

4. 遇到的问题

4.1 client TM/RM 无法注册到TC

在部署seata项目时常常会遇到这样的问题:在本地调试时一切正常,但是当试图部署到线上时,总是在clinet端提示注册TC端失败。

  • 这是因为client需要先通过服务发现,找到注册中心里seata-server的服务信息,然后再与seata-server建立连接。不过线上的consul采用了多数据中心模式,在调用consul api时,必须加上dc参数项,否则将无法返回正确的服务信息;然而,seata提供的consul服务发现组件似乎并不支持dc参数的配置。

  • 还有一个原因也会导致client无法连接到TC:seata的consul客户端在调用服务状态监控api时,使用了wait与index参数,从而使consul查询进入了阻塞查询模式。此时client对consul中要查询的key做监听,只有当key发生变化或者达到最大请求时间时,才会返回结果。貌似由于consul版本的问题,这个阻塞查询并没有监听到key的变化,反而会让服务发现的线程陷入无限等待之中,自然也就无法让client获取到server的注册信息了。

4.2高可用部署

seata服务的高可用部署只支持注册中心模式。因此,我们需要想办法将file.conf文件以键值对的形式存到consul中。

遗憾的是,consul并没有显式支持namespace,我们只能在put请求中用“/”为分隔符起到类似的效果。当然,seata框架也没有考虑到这一点。所以我们需要修改源码中的Configuration接口与RegistryProvider接口的consul实现类,增加namespace属性

4.3 global_log与branch_log

TC在想mysql插入日志数据时,偶尔会报:

Caused by: java.sql.SQLException: Incorrect string value:
复制代码

application_data字段其实就是对业务数据的记录。官方给出的建表语句是这样的:

CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_gmt_modified_status` (`gmt_modified`, `status`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8;
复制代码

显然,VARCHAR(2000)的大小是不合适的, utf8的格式也是不合适的。所以我们需要修改seata关于数据源连接的部分代码:

// connectionInitSql设置
    protected Set<String> getConnectionInitSqls(){
        Set<String> set = new HashSet<>();
        String connectionInitSqls = CONFIG.getConfig(ConfigurationKeys.STORE_DB_CONNECTION_INIT_SQLS);
        if(StringUtils.isNotEmpty(connectionInitSqls)) {
            String[] strs = connectionInitSqls.split(",");
            for(String s:strs){
                set.add(s);
            }
        }
        // 默认支持utf8mb4
        set.add("set names utf8mb4");
        return set;
    }
复制代码

5.自定义开发

5.1利用SPI机制编写自定义组件

seata基于java的spi机制提供了自定义实现接口的功能,我们只需要在自己的服务中,根据seata的接口写好自己的实现类即可。

SPI(Service Provider Interface)是JDK内置的服务发现机制,用在不同模块间通过接口调用服务,避免对具体服务服务接口具体实现类的耦合。比如JDBC的数据库驱动模块,不同数据库连接驱动接口相同但实现类不同,在使用SPI机制以前调用驱动代码需要直接在类里采用Class.forName(具体实现类全名)的方式调用,这样调用方依赖了具体的驱动实现,在替换驱动实现时要修改代码。

ConsulRegistryProvider为例:

  • ConsulRegistryServiceImpl
// 增加DC和namespace
    private static String NAMESPACE;
    private static String DC;

    private ConsulConfiguration() {
        Config registryCongig = ConfigFactory.parseResources("registry.conf");
        NAMESPACE = registryCongig.getString("config.consul.namespace");
        DC = CommonSeataConfiguration.getDatacenter();
        consulNotifierExecutor = new ThreadPoolExecutor(THREAD_POOL_NUM, THREAD_POOL_NUM, Integer.MAX_VALUE,
                TimeUnit.MILLISECONDS, new LinkedBlockingQueue<>(),
                new NamedThreadFactory("consul-config-executor", THREAD_POOL_NUM));
    }
    ... ...
// 同时在getHealthyServices中,删除请求参数wait&index
    /**
     * get healthy services
     *
     * @param service
     * @return
     */
    private Response<List<HealthService>> getHealthyServices(String service, long index, long watchTimeout) {
        return getConsulClient().getHealthServices(service, HealthServicesRequest.newBuilder()
                .setTag(SERVICE_TAG)
                .setDatacenter(DC)
                .setPassing(true)
                .build());
    }
复制代码
  • ConsulRegistryProvider 注意order要大于seata包中的默认值1,seata类加载器会优先加载order更大的实现类
@LoadLevel(name = "Consul" ,order = 2)
public class ConsulRegistryProvider implements RegistryProvider {
    @Override
    public RegistryService provide() {
        return ConsulRegistryServiceImpl.getInstance();
    }
}
复制代码
  • 然后在META-INF 的services目录下添加:io.seata.discovery.registry.RegistryProvider
com.youdao.ke.courseop.common.seata.ConsulRegistryProvider
复制代码

这样就可以替换seata包中的实现了。

5.2 common-seata工具包

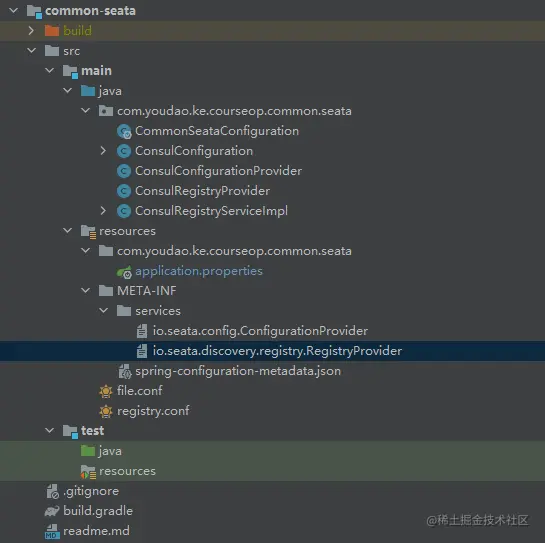

对于这些自定义实现类,以及一些公共client配置,我们可以统一封装到一个工具包下:


这样,其他项目只需要引入这个工具包,就可以无需繁琐的配置,直接使用了。

gradle引入common包:

api 'com.youdao.ke.courseop.common:common-seata:0.0.+'
复制代码

6. 落地实例

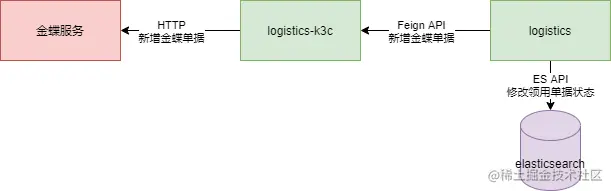

以一个物流场景为例: 业务架构

  • logistics-server (物流服务)

  • logistics-k3c-server (物流-金蝶客户端,封装调用金蝶服务的api)

  • elasticsearch

业务背景:logistics 执行领用单新增,在 elasticsearch 中更新数据,同时通过 rpc 调用 logistics-k3c 的金蝶出库方法,生成金蝶单据,


问题:如果elasticsearch单据更新出现异常,金蝶单据将无法回滚,造成数据不一致的问题。

在部署完seata线上服务后,只需要在logistics与logistics-k3c中分别引入common-seata工具包

logistics服务

  // 使用全局事务注解开启全局事务
    @GlobalTransactional
    @Transactional(rollbackFor = Exception.class)
    public void Scm通过(StaffOutStockDoc staffOutStock, String body) throws Exception {
        ... 一些业务处理...
         // 构建金蝶单据请求
        K3cApi.StaffoutstockReq req = new K3cApi.StaffoutstockReq();
        req.materialNums = materialNums;
        req.staffOutStockId = staffOutStock.id;
        ... 一些业务处理 ...
       // 调用logistics-k3c-api金蝶出库
        k3cApi.staffoutstockAuditPass(req);

        staffOutStock.status = 待发货;
        staffOutStock.scmAuditTime = new Date();
        staffOutStock.updateTime = new Date();
        staffOutStock.historyPush("scm通过");
        // 更新对象后存入elasticsearch
        es.set(staffOutStock);
    }
复制代码

logistics-k3c

由于我们新增单据接口是调用金蝶的服务,所以这里使用TCC模式构建事务接口

  • 首先创建StaffoutstockCreateAction接口
@LocalTCC
public interface StaffoutstockCreateAction {
    @TwoPhaseBusinessAction(name = "staffoutstockCreate")
    boolean create(BusinessActionContext businessActionContext,
                       @BusinessActionContextParameter(paramName = "staffOutStock") StaffOutStock staffOutStock,
                       @BusinessActionContextParameter(paramName = "materialNum") List<Triple<Integer, Integer, Integer>> materialNum);

    boolean commit(BusinessActionContext businessActionContext);

    boolean rollback(BusinessActionContext businessActionContext);

}
复制代码
  • 接口实现StaffoutstockCreateActionImpl
@Slf4j
@Service
public class StaffoutstockCreateActionImpl implements StaffoutstockCreateAction {

    @Autowired
    private K3cAction4Staffoutstock k3cAction4Staffoutstock;

    @SneakyThrows
    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean create(BusinessActionContext businessActionContext, StaffOutStock staffOutStock, List<Triple<Integer, Integer, Integer>> materialNum) {
        //金蝶单据新增
        k3cAction4Staffoutstock.staffoutstockAuditPass(staffOutStock, materialNum);
        return true;
    }

    @SneakyThrows
    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean commit(BusinessActionContext businessActionContext) {
        Map<String, Object> context = businessActionContext.getActionContext();
        JSONObject staffOutStockJson = (JSONObject) context.get("staffOutStock");
        // 如果尝试新增成功,commit不做任何事
        StaffOutStock staffOutStock = staffOutStockJson.toJavaObject(StaffOutStock.class);
        log.info("staffoutstock {} commit successfully!", staffOutStock.id);
        return true;
    }

    @SneakyThrows
    @Transactional(rollbackFor = Exception.class)
    @Override
    public boolean rollback(BusinessActionContext businessActionContext) {
        Map<String, Object> context = businessActionContext.getActionContext();
        JSONObject staffOutStockJson = (JSONObject) context.get("staffOutStock");
        StaffOutStock staffOutStock = staffOutStockJson.toJavaObject(StaffOutStock.class);
        // 这里调用金蝶单据删除接口进行回滚
        k3cAction4Staffoutstock.staffoutstockRollback(staffOutStock);
        log.info("staffoutstock {} rollback successfully!", staffOutStock.id);
        return true;
    }
}
复制代码
  • 封装为业务方法
/**
     * 项目组领用&报废的审核通过:新增其他出库单
     * 该方法使用seata-TCC方案实现全局事务
     * @param staffOutStock
     * @param materialNum
     */

    @Transactional
    public void staffoutstockAuditPassWithTranscation(StaffOutStock staffOutStock,
                                                      List<Triple<Integer, Integer, Integer>> materialNum){
        staffoutstockCreateAction.create(null, staffOutStock, materialNum);
    }
复制代码
  • k3c API实现类
 @SneakyThrows
    @Override
    public void staffoutstockAuditPass(StaffoutstockReq req) {
        ... 一些业务处理方法 ...
        //这里调用了封装好的事务方法
        k3cAction4Staffoutstock.staffoutstockAuditPassWithTranscation(staffOutStock, triples);
    }
复制代码

这样,一个基于TCC的全局事务链路就建立起来了。

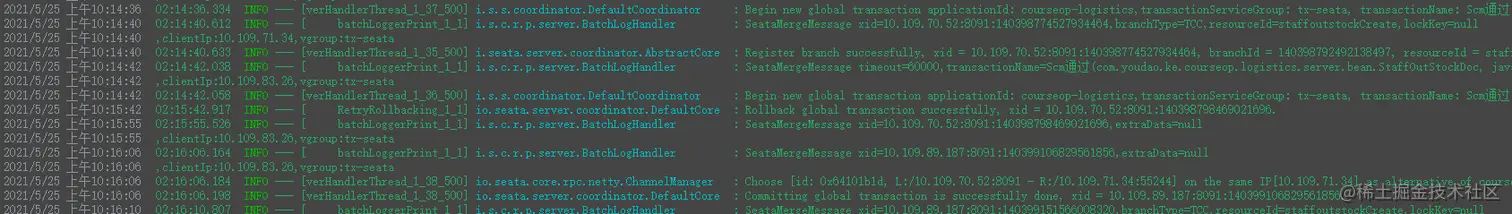

当全局事务执行成功时,我们可以在 server 中看到打印的日志:

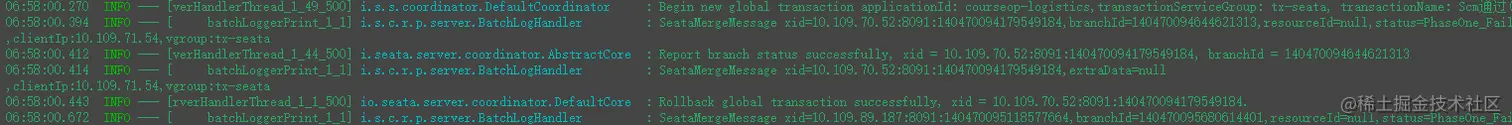

如果全局事务执行失败,会进行回滚,此时会执行接口中的rollback,调用金蝶接口删除生成的单据,


7. 总结

本文以seata框架的部署与使用为主线,记录了seata框架运用的一些关键步骤与技术细节,并针对项目落地时遇到的一些的技术问题提供了解决方案。

在后续的推文中,我们还将继续以 seata 框架的源码解析为主线,向大家介绍 seata 实现分布式事务的核心原理与技术细节。

文章分类
前端
文章标签
