0x00 摘要

Horovod 是Uber于2017年发布的一个易于使用的高性能的分布式训练框架,在业界得到了广泛应用。

本系列将通过源码分析来带领大家了解 Horovod。本文是系列第五篇,看看 Horovod 如何融合各个机器学习框架。

前面几篇链接如下:

[源码解析] 深度学习分布式训练框架 Horovod (1) --- 基础知识

[源码解析] 深度学习分布式训练框架 horovod (2) --- 从使用者角度切入

[源码解析] 深度学习分布式训练框架 horovod (3) --- Horovodrun背后做了什么

[源码解析] 深度学习分布式训练框架 horovod (4) --- 网络基础 & Driver

我们需要一些问题来引导分析:

  • Horovod 不依托于某个框架,自己通过MPI建立了一套分布式系统,完成了allreduce, allgather等collective operations通信工作,但是如何实现一个大统一的分布式通信框架?
  • Horovod是一个库,怎么嵌入到各种深度学习框架之中?比如怎么嵌入到Tensorflow,PyTorch,MXNet,Keras?
  • Horovod 因为需要兼容这么多学习框架,所以应该有自己的 OP 操作,在此基础上添加适配层,这样就可以达到兼容目的;
  • 如何将梯度的同步通信完全抽象为框架无关的架构?
  • 如何将通信和计算框架分离,这样,计算框架只需要直接调用hvd接口,如HorovodAllreduceOp来进行梯度求平均即可。

我们接下来看看 Horovod 如何融合。

0x01 架构图

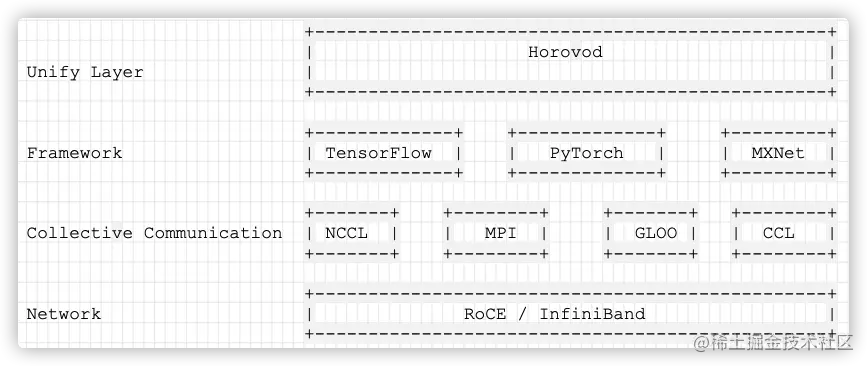

我们通过架构图来看看。

以下是网上一位同学的架构图带你了解当红炸子鸡Horovod分布式训练框架,为了尽力保持风格统一,我重新绘制如下:


他分层思路如下:

  • 统一层:用来整合各个框架层,hvd将通信和计算框架分离之后,计算框架只需要直接调用hvd接口,如HorovodAllreduceOp 来进行梯度求平均即可。
  • 框架层:支持Tensorflow,PyTorch,MXNet,Keras四个热门的深度学习框架,对众多热门框架的训练支持是Horovod的优势之一。
  • 多卡通信层(集合通信层):主要是集成一些通信框架,包括:NCCL, MPI, GLOO, CCL,主要就是完成前面说到的AllReduce的过程。
  • 网络通信层:主要是优化网络通信,提高集群间的通信效率。

MPI在Hovorod的角色比较特殊:

  • 一方面Horovod内集成了基于MPI的AllReduce,类似于NCCL,都是用作梯度规约;
  • 另一方面,MPI可以用来启动多个进程(Hovorod里用Rank表示),实现并行计算;

0x02 统一层

我们现在知道,Horovod 内部实现(封装)了 allreduce 功能,借以实现梯度规约。

但是,hvd.allreduce又是如何实现对不同通信library的调用的呢?Horovod 使用一个统一层来完成。

首先,我们看看每个 rank 节点的运行机制,这样知道统一层的实现需要考虑哪些因素:

  • 每个rank有两个thread:Execution thread 和 Background thread 。
  • Execution thread 是用来做机器学习计算的。
  • Background thread 是通讯和做allreduce的。
    • 后台线程中 有一个消息队列接收AllReduce,AllGather以及Broadcast等op的请求;
    • 后台线程会每隔一段时间轮询消息队列,拿到一批op之后,会对op中的tensor进行融合,再进行相应的操作。
    • 如果tensor在显存中,那么它会使用NCCL库执行。而如果是在内存中,则会使用MPI或者Gloo执行。

其次,统一层的实现是:

  • 构建一个Operation 类体系,首先定义基类HVD OP,然后在此基础上定义子类AllReduceOP,并以此延伸出多个基于不同通信library的collective OP(就是适配层),比如说 GlooAllreduce 和 MPIAllReduce。
  • 构建一个消息队列。所有的适配层 最后都是发出一些 Op + Tensor 的 Message 到队列中,后台初始化的时候会构建一个专门的线程(Background thread)专门消费这个队列。因此有一个同步消息的过程,相当于"某个 tensor"在所有节点上都就绪以后就可以开始计算了。
  • Horovod 定义的这套HVD OP是跟具体深度学习框架无关的,Horovod 针对各个框架定义了不同的HVD OP实现。比如使用 TensorFlow时候,是无法直接插到TF Graph中执行的,所以还需要注册TF的HVD OP。

我们下面就逐一分析下这几个方面。

0x03 Horovod OP 类体系

Horovod OP 类体系如下:

  • 首先定义基类HVD OP;
  • 然后在次基础上定义子类AllReduceOP;
  • 并以此延伸出多个基于不同通信library的collective OP,比如说 GlooAllreduce 和 MPIAllReduce;

逻辑如下:

                                    +---------------+
                                    |   HorovodOp   |
                                    +----+-----+---++
                                    ^    ^  ^  ^   ^
                                    |    |  |  |   |
       +----------------------------+    |  |  |   |
       |           +---------------------+  |  |   +-----------------+
       |           |                +-------+  |                     |
       |           |                |          |                     |
+------+-----+ +---+----+ +---------+---+ +----+--------+ +----------+--+
| AlltoallOp | | JoinOp | | AllreduceOp | | AllgatherOp | | BroadcastOp |
+------------+ +--------+ ++---+----+--++ +-------------+ +-------------+
                           ^   ^    ^  ^
                           |   |    |  |
        +------------------+   |    |  +-----------------------------------+
        |              +-------+    +-------------+                        |
        |              |                          |                        |
  +-----+--------+ +---+----------+  +------------+--------+  +------------+---+
  | MPIAllreduce | | GPUAllreduce |  | AdasumMPIAllreduceOp|  |  GlooAllreduce |
  +--------------+ +--------------+  +---------------------+  +----------------+
复制代码

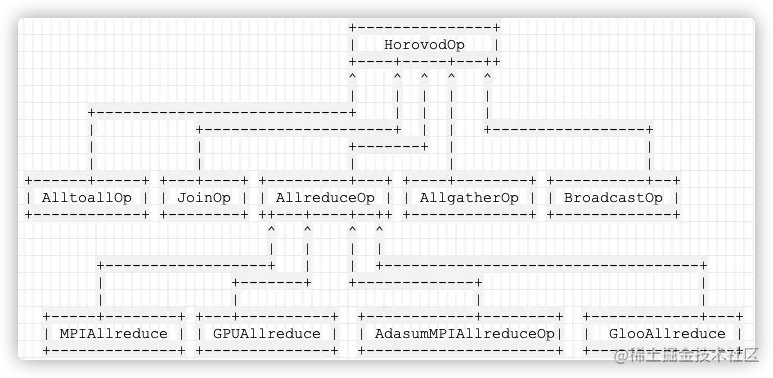

手机上如图:


3.1 基类 HorovodOp

HorovodOp 是所有类的基类,其主要作用是:

  • 拥有 HorovodGlobalState,这样可以随时调用到总体state;
  • NumElements 函数负责获取本 OP 拥有多少 tensor;
  • 一个虚函数 Execute 用以被派生类实现,就是具体派生类需要实现的算法操作;
class HorovodOp {
public:
  HorovodOp::HorovodOp(HorovodGlobalState* global_state)
      : global_state_(global_state) {}

  int64_t HorovodOp::NumElements(std::vector<TensorTableEntry>& entries) {
    int64_t num_elements = 0;
    for (auto& e : entries) {
      num_elements += e.tensor->shape().num_elements();
    }
    return num_elements;
  }

  virtual Status Execute(std::vector<TensorTableEntry>& entries,
                         const Response& response) = 0;

protected:
  HorovodGlobalState* global_state_;
};
复制代码

3.2 派生类 AllreduceOp

HorovodOp 的派生类有几个,其功能望文生义,比如:AllreduceOp ,AllgatherOp,BroadcastOp,AlltoallOp,JoinOp(弹性训练使用)。

我们以 AllreduceOp 为例,其定义如下,主要函数是:

  • Execute 需要其派生类实现,就是具体进行算法操作;
  • Enabled 需要其派生类实现;
  • MemcpyInFusionBuffer :用来拷贝 input Fusion tensor 多个entries;
  • MemcpyOutFusionBuffer :用来拷贝 output Fusion tensor 多个entries;
  • MemcpyEntryInFusionBuffer :用来拷贝 input Fusion tensor;
  • MemcpyEntryOutFusionBuffer :用来拷贝 output Fusion tensor;
class AllreduceOp : public HorovodOp {
public:
  virtual Status Execute(std::vector<TensorTableEntry>& entries,
                         const Response& response) = 0;

  virtual bool Enabled(const ParameterManager& param_manager,
                       const std::vector<TensorTableEntry>& entries,
                       const Response& response) const = 0;
protected:
  virtual void
  MemcpyInFusionBuffer(const std::vector<TensorTableEntry>& entries,
                       const void*& fused_input_data, void*& buffer_data,
                       size_t& buffer_len);
  ......
};
复制代码

3.3 适配类 MPIAllreduce

接下来是具体的实现类,和具体通讯框架有关,比如:MPIAllreduce,GPUAllreduce,AdasumMPIAllreduceOp,GlooAllreduce。在 common/ops 中可以看到具体种类有 NCCL/Gloo/MPI 等等。

这些 op 由 op_manager 管理,op_manager 会根据优先级找到可以用来计算的 op 进行计算,比如:

  • MPI 用的就是 MPI_Allreduce,具体 scatter-gather 和 all-gather openMPI 有现成的实现;
  • NCCL 就直接调用 ncclAllReduce,比较新的 nccl 也支持跨节点的 allreduce 了,不用自己再套一层;

我们以 MPIAllreduce 为例进行说明,其定义如下:

class MPIAllreduce : public AllreduceOp {
public:
  MPIAllreduce(MPIContext* mpi_context, HorovodGlobalState* global_state);

  Status Execute(std::vector<TensorTableEntry>& entries, const Response& response) override;

  bool Enabled(const ParameterManager& param_manager,
               const std::vector<TensorTableEntry>& entries,
               const Response& response) const override;

protected:
  MPIContext* mpi_context_;
};
复制代码

具体 Execute 就是调用 MPI_Allreduce 来完成操作,比如:

  • 从内存中拷贝到 fusion buffer;
  • 调用 MPI_Allreduce 实现归并;
  • 从 fusion buffer 拷贝出去;
Status MPIAllreduce::Execute(std::vector<TensorTableEntry>& entries, const Response& response) {
  // Copy memory into the fusion buffer.
  ...
  MemcpyInFusionBuffer(entries, fused_input_data, buffer_data, buffer_len);
  ...

  // Do allreduce.
  timeline.ActivityStartAll(entries, MPI_ALLREDUCE);
  const void* sendbuf = entries.size() > 1 || fused_input_data == buffer_data
                        ? MPI_IN_PLACE : fused_input_data;
  int op = MPI_Allreduce(sendbuf, buffer_data,
                         (int) num_elements,
                         mpi_context_->GetMPIDataType(first_entry.tensor),
                         mpi_context_->GetMPISumOp(first_entry.tensor->dtype()),
                         mpi_context_->GetMPICommunicator(Communicator::GLOBAL));

  // Copy memory out of the fusion buffer.
  ...
  MemcpyOutFusionBuffer(buffer_data, entries);
  ...
}
复制代码

3.4 后台线程如何使用

因为 Horovod 主要是由一个后台线程完成梯度操作,所以让我们看看这个后台线程之中如何调用到 Hovorod OP。

Horovod的工作流程比较简单:

  • HorovodGlobalState 之中有一个消息队列接收AllReduce,AllGather以及Broadcast等op的请求。
  • 有一个后台线程会每隔一段时间轮询消息队列,拿到一批op之后,会对op中的tensor进行融合,再进行相应的操作。
  • 如果tensor在显存中,那么它会使用NCCL库执行。而如果是在内存中,则会使用MPI或者Gloo执行。

3.4.1 具体collective 操作

Horovod 的后台线程拿到需要融合的tensor 之后,会调用 PerformOperation 进行具体的collective 操作。在 PerformOperation 之中有调用

void PerformOperation(Response response, HorovodGlobalState& state) {
  ......
  Status status;
  try {
    // 进行collective的操作
    status = op_manager->ExecuteOperation(entries, response);
  } catch (const std::exception& ex) {
    status = Status::UnknownError(ex.what());
  }
  ......
}
复制代码

逻辑如下:

+---------------------------------+
|                                 |             +-----------------------------+
|  BackgroundThreadLoop           |             |                             |
|                                 |             | OperationManager            |
|   +--------------------------+  |             |                             |
|   |  RunLoopOnce             |  |             |                             |
|   |                          |  |             |                             |
|   |                          |  |             |                             |
|   |     ComputeResponseList  |  |    +----------> ExecuteOperation          |
|   |             +            |  |    |        |                             |
|   |             |            |  |    |        |                             |
|   |             |            |  |    |        |                             |
|   |             |            |  |    | 1      |                             |
|   |             v            |  |    |        |                             |
|   |                          |  |    |        |                             |
|   |      PerformOperation +----------+        |                             |
|   |                          |  |             |                             |
|   +--------------------------+  |             |                             |
|                                 |             |                             |
+---------------------------------+             +-----------------------------+
复制代码

3.4.2 调用不同类型的OP

然后 status = op_manager->ExecuteOperation(entries, response) 会调用不同的 op->Execute(entries, response) 执行reduce 运算。

比如 ALLREDUCE 就调用了 ExecuteAllreduce(entries, response)。

Status OperationManager::ExecuteOperation(std::vector<TensorTableEntry>& entries,
                                          const Response& response) const {
  if (response.response_type() == Response::ALLREDUCE) {
    return ExecuteAllreduce(entries, response); // 这里
  } else if (response.response_type() == Response::ALLGATHER) {
    return ExecuteAllgather(entries, response);
  } else if (response.response_type() == Response::BROADCAST) {
    return ExecuteBroadcast(entries, response);
  } else if (response.response_type() == Response::ALLTOALL) {
    return ExecuteAlltoall(entries, response);
  } else if (response.response_type() == Response::JOIN) {
    return ExecuteJoin(entries, response);
  }
  .....
}
复制代码

逻辑如下:

+---------------------------------+
|                                 |             +-----------------------+
|  BackgroundThreadLoop           |             |                       |
|                                 |             | OperationManager      |
|   +--------------------------+  |             |                       |
|   |  RunLoopOnce             |  |             |                       |
|   |                          |  |             |                       |
|   |                          |  |             |                       |
|   |     ComputeResponseList  |  |    +----------> ExecuteOperation    |
|   |             +            |  |    |        |           +           |
|   |             |            |  |    |        |           |           |
|   |             |            |  |    |        |           |           |
|   |             |            |  |    | 1      |           |  2        |
|   |             v            |  |    |        |           |           |
|   |                          |  |    |        |           |           |
|   |      PerformOperation +----------+        |           v           |
|   |                          |  |             |   ExecuteAllreduce    |
|   +--------------------------+  |             |                       |
|                                 |             |                       |
+---------------------------------+             +-----------------------+
复制代码

3.4.3 取一个适配层

具体就是从 allreduce_ops_ 之中选取一个合适的 op,调用其Execute。

Status OperationManager::ExecuteAllreduce(std::vector<TensorTableEntry>& entries,
                                          const Response& response) const {
  for (auto& op : allreduce_ops_) {
    if (op->Enabled(*param_manager_, entries, response)) {
      return op->Execute(entries, response);
    }
  }
}
复制代码

allreduce_ops_ 是从哪里来的?在 OperationManager 构建函数中有。

allreduce_ops_(std::move(allreduce_ops)),
复制代码

所以我们看看allreduce_ops 如何构建。

3.4.4 适配层构建

在 CreateOperationManager 之中对 allreduce_ops 进行添加。

可以看到,添加的类型大致如下:

  • MPI_GPUAllreduce
  • NCCLHierarchicalAllreduce
  • NCCLAllreduce
  • DDLAllreduce
  • GlooAllreduce
  • GPUAllreduce
  • MPIAllreduce
  • ......
OperationManager* CreateOperationManager(HorovodGlobalState& state) {
  // Order of these operations is very important. Operations will be checked
  // sequentially from the first to the last. The first 'Enabled' operation will
  // be executed.
  std::vector<std::shared_ptr<AllreduceOp>> allreduce_ops;
  std::vector<std::shared_ptr<AllgatherOp>> allgather_ops;
  std::vector<std::shared_ptr<BroadcastOp>> broadcast_ops;
  std::vector<std::shared_ptr<AllreduceOp>> adasum_ops;
  std::vector<std::shared_ptr<AlltoallOp>> alltoall_ops;

#if HAVE_MPI && HAVE_GPU // 如果配置了MPI
  if (mpi_context.IsEnabled()) {
#if HOROVOD_GPU_ALLREDUCE == 'M'
    allreduce_ops.push_back(std::shared_ptr<AllreduceOp>(
        new MPI_GPUAllreduce(&mpi_context, &gpu_context, &state)));

    allreduce_ops.push_back(
        std::shared_ptr<AllreduceOp>(new NCCLHierarchicalAllreduce(
            &nccl_context, &mpi_context, &gpu_context, &state)));

#elif HAVE_DDL && HOROVOD_GPU_ALLREDUCE == 'D'  //如果配置了DDL
    allreduce_ops.push_back(std::shared_ptr<AllreduceOp>(
        new DDLAllreduce(&ddl_context, &gpu_context, &state)));
#endif

#if HAVE_NCCL && HOROVOD_GPU_ALLREDUCE == 'N'//如果配置了NCCL
  allreduce_ops.push_back(std::shared_ptr<AllreduceOp>(
      new NCCLAllreduce(&nccl_context, &gpu_context, &state)));
#endif

......
复制代码

因此我们知道,如何使用这些 Operation。

流程如下:

+---------------------------------+
|                                 |             +-----------------------+
|  BackgroundThreadLoop           |             |                       |
|                                 |             | OperationManager      |
|   +--------------------------+  |             |                       |
|   |  RunLoopOnce             |  |             |                       |
|   |                          |  |             |                       |
|   |                          |  |             |                       |      +-->  GPUAllreduce
|   |     ComputeResponseList  |  |    +----------> ExecuteOperation    |      |
|   |             +            |  |    |        |           +           |      |
|   |             |            |  |    |        |           |           |      +-->  NCCLHierarchicalAllreduce
|   |             |            |  |    |        |           |           |      |
|   |             |            |  |    | 1      |           |  2        |      |
|   |             v            |  |    |        |           |           |      +-->  NCCLAllreduce
|   |                          |  |    |        |           |           |      |
|   |      PerformOperation +----------+        |           v           |      |
|   |                          |  |             |   ExecuteAllreduce    |      +-->  DDLAllreduce
|   +--------------------------+  |             |    +                  |      |
|                                 |             |    |                  |      |
+---------------------------------+             |    |                  |      +-->  GlooAllreduce
                                                |    |  allreduce_ops----------+
                                                |    |                  |      |    +----------------+
                                                |    |                  |      +--> | MPIAllreduce   |
                                                +-----------------------+           |                |
                                                     |                              |                |
                                                     +---------------------------------->  Execute   |
                                                                       3            |                |
                                                                                    +----------------+

复制代码

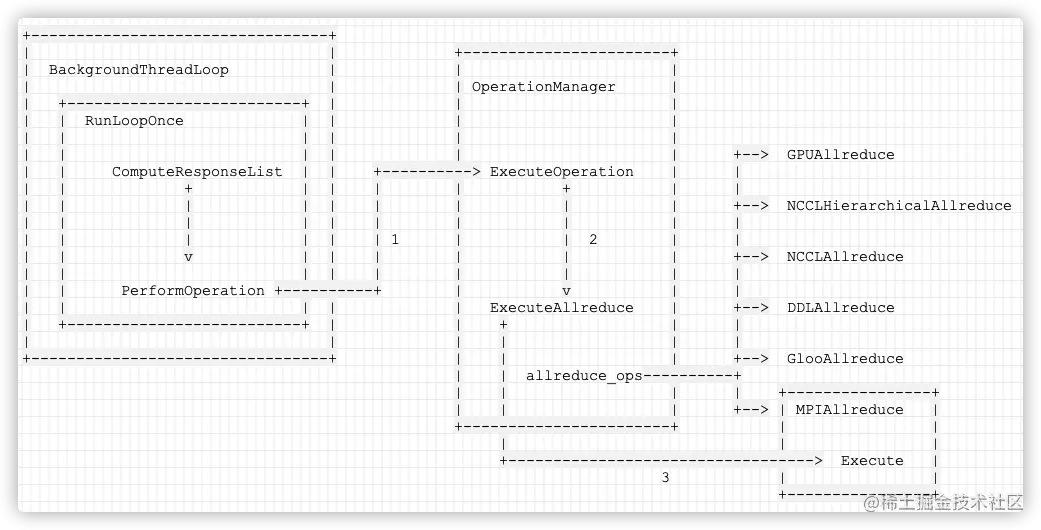

手机如下:


回顾下每个 rank 节点的运行机制,每个rank有两个thread:

  • Execution thread 是用来做机器学习计算的。
  • background thread 是负责通讯和allreduce。

到目前为止,我们其实分析的是第二部分:background thread 是负责通讯和allreduce。

下面我们要看看第一部分的某些环节,即 Tensorflow 这样的框架是如何把 tensor & op 发送给 后台线程。

0x04 与通讯框架融合

Horovod 定义的这套HVD OP是跟具体深度学习框架无关的,比如使用 TensorFlow时候,是无法直接insert到TF Graph中执行的,所以还需要注册TF的OP。

Horovod 针对各个框架定义了不同的实现。

针对 TensorFlow 模型分布式训练,Horovod 开发了 TensorFlow ops 来实现 Tensorflow tensor 的 AllReduce。而且这些 op 可以融入 TensorFlow 的计算图中,利用 TensorFlow graph 的 runtime 实现计算与通信的 overlapping,从而提高通信效率。

以 TensorFlow 模型的 AllReduce 分布式训练为例,Horovod 开发了 allreduce ops 嵌入 TensorFlow 的反向计算图中,从而获取 TensorFlow 反向计算的梯度并进行梯度汇合。allreduce ops 可以通过调用 gloo 提供的 allreduce API 来实现梯度汇合的。

比如 在 horovod/tensorflow/mpi_ops.cc 之中,就针对 tensorflow 定义了 HorovodAllreduceOp

4.1 TensorFlow 定义Op

对于 TensorFlow,可以自定义 Operation,即如果现有的库没有涵盖你想要的操作, 你可以自己定制一个。

为了使定制的 Op 能够兼容原有的库,你必须做以下工作:

  • 在一个 C++ 文件中注册新 Op. Op 的注册与实现是相互独立的. 在其注册时描述了 Op 该如何执行. 例如, 注册 Op 时定义了 Op 的名字, 并指定了它的输入和输出.
  • 使用 C++ 实现 Op. 每一个实现称之为一个 "kernel", 可以存在多个 kernel, 以适配不同的架构 (CPU, GPU 等)或不同的输入/输出类型.
  • 创建一个 Python 包装器(wrapper). 这个包装器是创建 Op 的公开 API. 当注册 Op 时, 会自动生成一个默认 默认的包装器. 既可以直接使用默认包装器, 也可以添加一个新的包装器.
  • (可选) 写一个函数计算 Op 的梯度.
  • (可选) 写一个函数, 描述 Op 的输入和输出 shape. 该函数能够允许从 Op 推断 shape.
  • 测试 Op, 通常使用 Pyhton。如果你定义了梯度,你可以使用Python的GradientChecker来测试它。

4.2 Horovod 实现 --- HorovodAllreduceOp

HorovodAllreduceOp 就是一种TF Async OP,然后其内部实现中调用了 HVD OP,这是比较巧妙的组合模式。显然继承了TP Aysnc OP的HorovodAllReduce 是可以插入到TF Graph里面,然后被正常执行的。

添加新的OP需要3步,我们具体看看。

4.2.1 定义 Op 的接口

第一步是定义Op 的接口,使用REGISTER_OP()向 TensorFlow 系统注册来定义 Op 的接口,该OP就是HorovodAllreduceOp。

// 1. 定义 Op 的接口
//    REGISTER_OP()向 TensorFlow 系统注册来定义 Op 的接口,该OP就是HorovodAllreduceOp.
//    在注册时, 指定 Op 的名称: REGISTER_OP("HorovodAllreduce")
//                     输入(类型和名称): Input("tensor: T")
//                     输出(类型和名称): Output("sum: T")
//                     和所需要任何 属性的文档说明Doc(R"doc(...)doc");
//
//    该 Op 接受一个 T 类型 tensor 作为输入, T 类型可以是{int32, int64, float32, float64}
//          输出一个 T 类型 tensor sum,sum是在所有的MPI进程中求和

REGISTER_OP("HorovodAllreduce")
    .Attr("T: {int32, int64, float16, float32, float64}")
    .Attr("reduce_op: int")
    .Attr("prescale_factor: float")
    .Attr("postscale_factor: float")
    .Attr("ignore_name_scope: bool = False")
    .Input("tensor: T")
    .Output("sum: T")
    .SetShapeFn([](shape_inference::InferenceContext* c) {
      c->set_output(0, c->input(0));
      return Status::OK();
    });
复制代码

4.2.2 为 Op 实现 kernel

第二步是为 Op 实现 kernel。在定义接口之后, 每一个实现称之为一个 "kernel",提供一个或多个 Op 的实现,即可以存在多个 kernel。

HorovodAllreduceOp 类继承 AsyncOpKernel,覆盖 其ComputeAsync() 方法。ComputeAsync()方法提供一个类型为 OpKernelContext* 的参数 context, 用于访问一些有用的信息, 例如输入和输出的 tensor。

在 ComputeAsync 里,会把这一 AllReduce 的请求入队。可以看到,在 TensorFlow 支持的实现上,Horovod 与百度大同小异。都是自定义了 AllReduce Op,在 Op 中把请求入队。

// 2. 为 Op 实现 kernel。
//    在定义接口之后, 每一个实现称之为一个 "kernel",提供一个或多个 Op 的实现,即可以存在多个 kernel。
//    为这些 kernel 的每一个创建一个对应的类, 继承 AsyncOpKernel, 覆盖 ComputeAsync 方法。
//    ComputeAsync 方法提供一个类型为 OpKernelContext* 的参数 context, 用于访问一些有用的信息, 例如输入和输出的 tensor

class HorovodAllreduceOp : public AsyncOpKernel {
public:
  // 防止类构造函数的隐式自动转换,只能显示调用该构造函数
  explicit HorovodAllreduceOp(OpKernelConstruction* context)
      : AsyncOpKernel(context) {
    OP_REQUIRES_OK(context, context->GetAttr("reduce_op", &reduce_op_));
    OP_REQUIRES_OK(context, context->GetAttr("prescale_factor", &prescale_factor_));
    OP_REQUIRES_OK(context, context->GetAttr("postscale_factor", &postscale_factor_));
    OP_REQUIRES_OK(context, context->GetAttr("ignore_name_scope", &ignore_name_scope_));
  }

  // 重写ComputeAsync()方法
  void ComputeAsync(OpKernelContext* context, DoneCallback done) override {
    OP_REQUIRES_OK_ASYNC(context, ConvertStatus(common::CheckInitialized()),
                         done);

    auto node_name = name();
    if (ignore_name_scope_) {
      auto pos = node_name.find_last_of('/');
      if (pos != std::string::npos) {
        node_name = node_name.substr(pos + 1);
      }
    }
    auto device = GetDeviceID(context);
    auto tensor = context->input(0);
    horovod::common::ReduceOp reduce_op = static_cast<horovod::common::ReduceOp>(reduce_op_);
    Tensor* output;
    OP_REQUIRES_OK_ASYNC(
        context, context->allocate_output(0, tensor.shape(), &output), done);
    // ReadyEvent makes sure input tensor is ready, and output is allocated.
    // shared_ptr 是一个标准的共享所有权的智能指针, 允许多个指针指向同一个对象
    auto ready_event = std::shared_ptr<common::ReadyEvent>(RecordReadyEvent(context));
    // 模板函数 std::make_shared 可以返回一个指定类型的 std::shared_ptr
    auto hvd_context = std::make_shared<TFOpContext>(context);
    auto hvd_tensor = std::make_shared<TFTensor>(tensor);
    auto hvd_output = std::make_shared<TFTensor>(*output);

    // 将张量的Allreduce操作OP加入队列
    auto enqueue_result = EnqueueTensorAllreduce(
        hvd_context, hvd_tensor, hvd_output, ready_event, node_name, device,
        [context, done](const common::Status& status) {
          context->SetStatus(ConvertStatus(status));
          done();
        }, reduce_op, (double) prescale_factor_, (double) postscale_factor_);
    OP_REQUIRES_OK_ASYNC(context, ConvertStatus(enqueue_result), done);
  }

private:
  int reduce_op_;
  // Using float since TF does not support double OP attributes
  float prescale_factor_;
  float postscale_factor_;
  bool ignore_name_scope_;
};

复制代码

4.2.3 注册OP到 TensorFlow 系统

第三步是注册OP到 TensorFlow 系统。

// 3. 注册OP到 TensorFlow 系统
//    注册时可以指定该 kernel 运行时的多个约束条件. 例如可以指定一个 kernel 在 CPU 上运行, 另一个在 GPU 上运行
REGISTER_KERNEL_BUILDER(Name("HorovodAllreduce").Device(DEVICE_CPU),
                        HorovodAllreduceOp);
// 如果执行了GPU
#if HOROVOD_GPU_ALLREDUCE
REGISTER_KERNEL_BUILDER(Name("HorovodAllreduce").Device(DEVICE_GPU),
                        HorovodAllreduceOp);
#endif
复制代码

4.2.4 注意点

具体可以参考 add new op,里面规范了 Tensorflow 自定义算子的实现。

请注意,生成的函数将获得一个蛇形名称(以符合 PEP8)。因此,如果您的操作在 C++ 文件中命名为 ZeroOut,则 Python 函数将称为 zero_out。

C++ 的定义是驼峰的,生成出来的 python 函数是下划线小写的,所以最后对应的是,适配Op的代码在 horovod/tensorflow 目录下面。

C++Python
HorovodAllgatherhorovod_allgather
HorovodAllreducehorovod_allreduce
HorovodBroadcasthorovod_broadcast

所以,在 python 世界中,当 _DistributedOptimizer 调用 compute_gradients 来优化的时候,会通过 _allreduce 来调用到 MPI_LIB.horovod_allreduce,也就是调用到 HorovodAllreduceOp 这里。

具体 _DistributedOptimizer 如何调用到 _allreduce,我们在后续文章中会讲解。

def _allreduce(tensor, name=None, op=Sum):
    if name is None and not _executing_eagerly():
        name = 'HorovodAllreduce_%s' % _normalize_name(tensor.name)
    return MPI_LIB.horovod_allreduce(tensor, name=name, reduce_op=op)
复制代码

4.3 如何使用

4.3.1 EnqueueTensorAllreduce

HorovodAllreduceOp 类会调用 EnqueueTensorAllreduce() 方法,将张量的Allreduce操作OP加入HorovodGlobalState的队列中。

EnqueueTensorAllreduce 位于:/horovod/common/operations.cc。

具体方法就是构建contexts,callbacks等各种支撑数据,然后调用 EnqueueTensorAllreduces 进行处理。

// Contexts and controller must be initialized and the background thread
// must be running before this function is called.
Status EnqueueTensorAllreduce(std::shared_ptr<OpContext> context,
                              std::shared_ptr<Tensor> tensor,
                              std::shared_ptr<Tensor> output,
                              std::shared_ptr<ReadyEvent> ready_event,
                              std::string name, const int device,
                              StatusCallback callback,
                              ReduceOp reduce_op,
                              double prescale_factor,
                              double postscale_factor) {
  // Wrap inputs in std::vector and pass onto multi tensor implementation
  std::vector<std::shared_ptr<OpContext>> contexts;
  std::vector<std::shared_ptr<Tensor>> tensors;
  std::vector<std::shared_ptr<Tensor>> outputs;
  std::vector<std::shared_ptr<ReadyEvent>> ready_events;
  std::vector<std::string> names;
  std::vector<StatusCallback> callbacks;

  contexts.emplace_back(std::move(context));
  tensors.emplace_back(std::move(tensor));
  outputs.emplace_back(std::move(output));
  ready_events.emplace_back(std::move(ready_event));
  names.emplace_back(std::move(name));
  callbacks.emplace_back(std::move(callback));

  return EnqueueTensorAllreduces(contexts, tensors, outputs, ready_events,
                                 names, device, callbacks, reduce_op,
                                 prescale_factor, postscale_factor);
}

复制代码

4.3.2 提交命令

EnqueueTensorAllreduces 主要就是调用 AddToTensorQueueMulti 向 tensor queue 提交操作,方法逻辑为:

  • 把需要 reduce 的 tensor 组装成一个Request。
  • 针对每个 tensor,会创建对应 TensorTableEntry,用于保存tensor 的权重,message 主要是一些 元信息 metadata。
  • 把 request 和 TensorTableEntry往 GlobalState 的 tensor_queue 里面塞,这是一个进程内共享的全局对象维护的一个队列。
  • 等待后台线程去读取这些allreduce 的请求。后台进程,会一直在执行一个循环 RunLoopOnce。在其中,后台线程会利用 MPIController 来处理入队的请求。 MPIController 可以理解为是协调不同的 Rank 进程,处理请求的对象。这个抽象是百度所不具备的,主要是为了支持 Facebook gloo 等其他的集合计算库。因此 Horovod 也有 GlooController 等等实现。

具体代码如下:

Status EnqueueTensorAllreduces(std::vector<std::shared_ptr<OpContext>>& contexts,
                               std::vector<std::shared_ptr<Tensor>>& tensors,
                               std::vector<std::shared_ptr<Tensor>>& outputs,
                               std::vector<std::shared_ptr<ReadyEvent>>& ready_events,
                               std::vector<std::string>& names,
                               const int device,
                               std::vector<StatusCallback>& callbacks,
                               ReduceOp reduce_op,
                               double prescale_factor,
                               double postscale_factor) {
  Status status;

  ......

  std::vector<Request> messages;
  std::vector<TensorTableEntry> entries;
  messages.reserve(tensors.size());
  entries.reserve(tensors.size());

  for (int n = 0; n < tensors.size(); ++n) { // 遍历需要 reduce 的 tensor
    // 把tensor组装成一个Request
    Request message;
    message.set_request_rank(horovod_global.controller->GetRank());
    message.set_tensor_name(names[n]);
    message.set_tensor_type(tensors[n]->dtype());
    message.set_device(device);
    message.set_prescale_factor(prescale_factor);
    message.set_postscale_factor(postscale_factor);

    if (reduce_op == ReduceOp::ADASUM) {
      message.set_request_type(Request::ADASUM);
    } else {
      message.set_request_type(Request::ALLREDUCE);
    }

    message.set_tensor_shape(tensors[n]->shape().to_vector());
    messages.push_back(std::move(message));

    TensorTableEntry e;
    e.tensor_name = names[n];
    e.context = std::move(contexts[n]);
    // input and output can be the same, only move when safe
    if (tensors[n] != outputs[n]) {
      e.tensor = std::move(tensors[n]);
      e.output = std::move(outputs[n]);
    } else {
      e.tensor = tensors[n];
      e.output = outputs[n];
    }
    e.ready_event = std::move(ready_events[n]);
    e.device = device;
    e.callback = std::move(callbacks[n]);

    // 针对每个 tensor,会创建对应 TensorTableEntry,用于保存tensor 的权重,message 主要是一些 元信息 metadata
    entries.push_back(std::move(e));
  }

  std::string tensors_enqueued;
  for (const auto& n : names) {
    tensors_enqueued += n + "; ";
  }

  // Only create groups larger than 1 tensor, unless disable_group_fusion is requested.
  // In that case, even single tensor groups are created to enforce disabling fusion.
  if (tensors.size() > 1 || horovod_global.disable_group_fusion) {
    auto group_id = horovod_global.group_table.RegisterGroup(std::move(names));
    for (auto& message : messages) {
      message.set_group_id(group_id);
    }
  }

  // 往 GlobalState 的 tensor_queue 里面添加
  status = horovod_global.tensor_queue.AddToTensorQueueMulti(entries, messages);

  return status;
}
复制代码

4.3.3 TensorQueue

Tensor 和 op 主要是添加到 TensorQueue,具体就是调用 如下:

status = horovod_global.tensor_queue.AddToTensorQueueMulti(entries, messages);
复制代码

AddToTensorQueue 和 AddToTensorQueueMulti 函数基本逻辑类似,只不过后者是处理多个message,具体如下:

  • 将MPI Request message请求加入 horovod_global.message_queue;
  • 将TensorTableEntry e 加入horovod_global.tensor_table ;
// Add a TensorTableEntry as well as its message to the queue.
Status TensorQueue::AddToTensorQueue(TensorTableEntry& e, Request& message) {
  std::lock_guard<std::mutex> guard(mutex_);
  if (tensor_table_.find(e.tensor_name) != tensor_table_.end()) {
    return DUPLICATE_NAME_ERROR;
  }
  tensor_table_.emplace(e.tensor_name, std::move(e));
  message_queue_.push(std::move(message));
  return Status::OK();
}

Status TensorQueue::AddToTensorQueueMulti(std::vector<TensorTableEntry>& entries,
                                          std::vector<Request>& messages) {
  std::lock_guard<std::mutex> guard(mutex_);

  for (int i = 0; i < entries.size(); ++i) {
    if (tensor_table_.find(entries[i].tensor_name) != tensor_table_.end()) {
      return DUPLICATE_NAME_ERROR;
    }
    tensor_table_.emplace(entries[i].tensor_name, std::move(entries[i]));
    message_queue_.push(std::move(messages[i]));
  }
  return Status::OK();
}
复制代码

这样就添加到了 message queue,我们的逻辑也完成了。

0x05 总结

总结Horovod的梯度同步更新以及AllReduce操作的全过程如下:

  • 首先HVD定义TF异步的AllReduce OP,通过wrap optimizer将AllReduce OP插入到TF execution Graph中;
  • OP内部主要就是把All Reduce需要的信息打包成Request,发送给coordinator(Rank0);
  • 由Rank0协调所有Rank的request,并在所有Rank都Ready后,发送Response让各个Rank执行AllReduce操作。

具体如下图:

+----------------------+                                                  +
|  Computation Graph   |                          Execution Thread        |       Background Communication Thread
+---------+------------+                                                  |
          |                                                               |
          |                                                               |
          v                                                               |
                                                                          |
   +----------------+                                                     |
   |                |                                                     |
   |  TF Aysnc Op   |                                                     |
   |                |                                                     |
   +------+---------+                                                     |
          |                                                               |
          |                                                               |
          |                                                               |
          v                                                               |                               +-----------------------+
                                                                          +                               |  HorovodGlobalState   |
+---------------------+     EnqueueTensorAllreduce(tensor, op)                                            |                       |
|                     |                                            +---------------+                      |                       |
| HorovodAllreduceOp  |  +-------------------------------------->  |   HorovodOp   |  +------------------------->  message_queue  |
|                     |                                            +----+-----+---++                      |                       |
+---------------------+                                            ^    ^  ^  ^   ^                       |        tensor_table   |
                                                                   |    |  |  |   |                       |                       |
                                      +----------------------------+    |  |  |   |                       +-----------------------+
                                      |           +---------------------+  |  |   +-----------------+
                                      |           |                +-------+  |                     |
                                      |           |                |          |                     |
                               +------+-----+ +---+----+ +---------+---+ +----+--------+ +----------+--+
                               | AlltoallOp | | JoinOp | | AllreduceOp | | AllgatherOp | | BroadcastOp |
                               +------------+ +--------+ ++---+----+--++ +-------------+ +-------------+
                                                          ^   ^    ^  ^
                                                          |   |    |  |
                                       +------------------+   |    |  +-----------------------------------+
                                       |              +-------+    +-------------+                        |
                                       |              |                          |                        |
                                 +-----+--------+ +---+----------+  +------------+--------+  +------------+---+
                                 | MPIAllreduce | | GPUAllreduce |  | AdasumMPIAllreduceOp|  |  GlooAllreduce |
                                 +--------------+ +--------------+  +---------------------+  +----------------+

复制代码

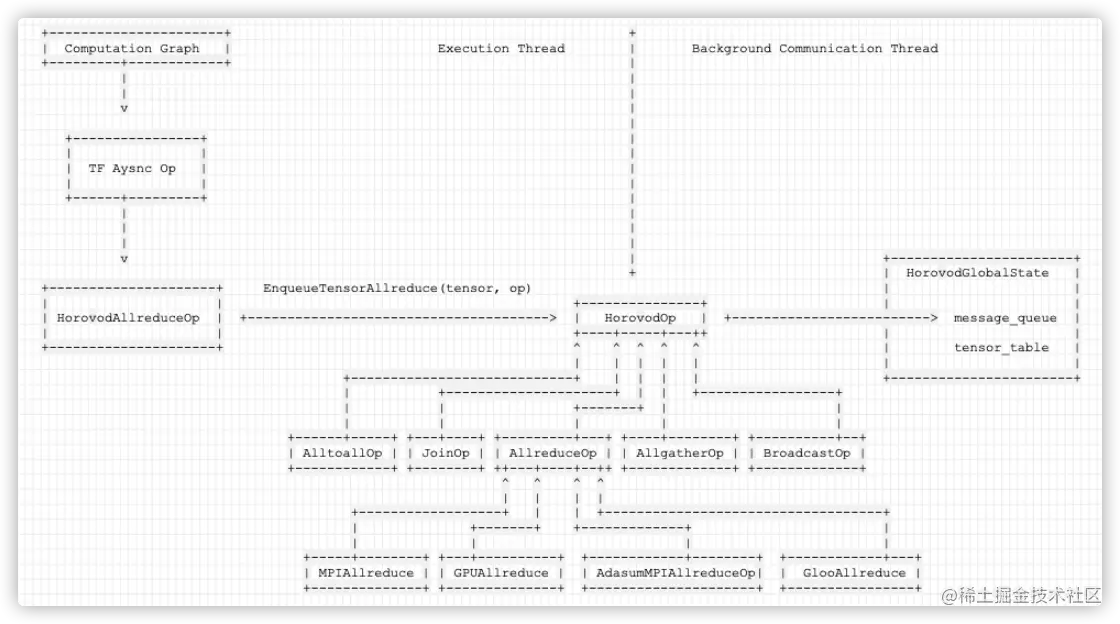

手机如下:


0xEE 个人信息

★★★★★★关于生活和技术的思考★★★★★★

微信公众账号:罗西的思考

如果您想及时得到个人撰写文章的消息推送,或者想看看个人推荐的技术资料,敬请关注。

0xFF 参考

了解Pytorch 分布式训练,这一篇足够了!

horovod使用_用horovod进行分布式模型训练

Spark新愿景:让深度学习变得更加易于使用

Scaling model training in PyTorch using distributed data parallel

使用分布式数据并行在PyTorch中进行缩放模型训练

A developer-friendly guide to mixed precision training with PyTorch

开发人员友好的PyTorch混合精度培训指南

It’s 2020, why isn’t deep learning 100% on the cloud yet?

到了2020年,为什么还不可以在云上进行100%的深度学习?

带你了解当红炸子鸡Horovod分布式训练框架

在 Amazon SageMaker 管道模式下使用 Horovod 实现多 GPU 分布式训练

kubernetes 培训_在Kubernetes上使用horovod进行分布式深度学习培训

Horovod-基于TensorFlow分布式深度学习框架

分类:
人工智能
标签:
