基于Vue和Nest搭建的Web3D汽车组装演示系统

·  阅读 1129
基于Vue和Nest搭建的Web3D汽车组装演示系统

本文只是对该项目进行简要说明,不对具体技术实现进行详细描述!!(可以将本文看作项目说明文档食用)

一、前言

本项目是一个毕业设计的选题,由于绝大部分是大数据和电商相关的选题,最终选择了这个比较新颖的选题,就想着尝试去挑战一下自己。

其实当时脑子里对这个选题完全没有头绪,有好几次在思考这个项目怎么实现的时候,头皮发麻觉得已经超出了当前能力水平,所幸找到了实现思路和方向,于是开始着手为项目开发做准备,比如去学习需要运用的技术栈、设计项目开发思路和项目架构设计以及搭建。

其实本文用到的很多技术栈都是我比较陌生或者没接触过的,因此在学习上也花费了较多的时间,比如说TypeScript、Three.js、Nest和TypeORM等,所以项目中会存在不足和不合理的地方,欢迎大家指出来哈!

项目背景

此项目是基于JavaScript语言开发的3D可视化Web应用程序,为了设计出轻量级的互联网应用程序,采用B/S系统架构,在基于WebGL的3D可视化交互平台基本构架的基础上,设计出集沉浸感与良好交互操作于一体的汽车组装过程的可视化Web页面。主要实现了汽车组装模块、用户中心模块和车辆信息模块功能。

本系统希望通过互联网技术,让人们能够以人机交互的方式感受到汽车组装过程,解决人们与汽车之间相互了解带来的鸿沟,并且可通过用户汽车组装获取的数据进行分析,推动汽车行业发展。

二、相关技术概述

由于该项目是独立开发的,因此运用的都是前端领域的技术栈,并作为互联网项目进行开发。

前端技术

为了方便项目维护,将前端项目分为了前台和后台,相互独立进行开发的。

前端需要解决的难点是对汽车组装过程的实现,在前期的技术选型过程中,最终选择使用WebGL技术提供了将3D模型渲染在Web网页上显示的能力,由于该技术相对底层,所以选择Three.js封装库,主要是其提供了能够通过简单的方式就可以实现包括相机、光源、场景、控制器以及3D模型等对象的三维场景。在实现汽车组装功能模块的过程中,对该模块封装成了单独的组件便于在项目中维护和复用。


相关技术栈:

  • WebGL:为了将JavaScript和OpenGL ES2.0相结合而推出的底层Web3D绘图API标准;
  • Three.js:轻量级基于原生WebGL封装运行的三维引擎;
  • Vue 3.0:一套用于构建用户界面的渐进式框架;
  • Element Plus:基于Vue 3.0的桌面端组件库;
  • axios:易用、简洁且高效的http库;

后端技术

前期对后端技术选型的过程中,在选择后端框架的过程中,在比较了egg、koa和nest框架后,选择了nest框架。

采用Node.js服务端应用框架Nest和关系型MySQL数据库,并以JavaScript弱类型语言的超集TypeScript进行开发,使用MVC架构为后期的开发和维护降低成本,并以RestAPI的形式向视图层提供接口服务,为实现通过更轻量级的方法来共享组件,以Nest框架提供的Monorepo模式进行开发,为平台开发高效、可扩展的企业级后端服务。同时集成了通过Passport和JWT策略实现了用户身份验证和邮箱验证等功能。

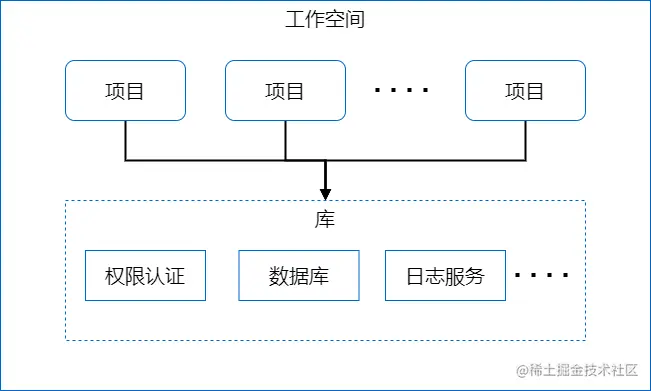

这里讲一下我个人喜欢Nest框架的原因,从框架风格角度,Nest框架的写法和Java的Spring框架非常类似,由于笔者对Spring框架本身有一定熟练度,所以上手Nest也比较快;从模块复用角度,后为了方便端代码维护,将前台服务和后台服务在一个Workspace中分为了两个Project,而Nest提供了Monorepo模式,将库以一种简单、轻量级的方式提供了一种共享代码的方式,恰好满足项目需求,将重复使用的模块以库的形式在多个Project中共享使用。


相关技术栈:

  • Node.js:基于Chrome V8引擎构建的JavaScript运行时服务端平台;
  • Nest:开箱即用的Node.js服务器端应用程序的框架;
  • Redis数据库:跨平台非关系型数据库;
  • TypeORM:对象关系映射器(ORM)框架;
  • JWT认证技术:目前最流行的跨域认证解决方案;
  • MySQL数据库:目前最流行的关系型数据库系统之一;
  • TypeScript:JavaScript类型的超集;

三、系统分析与设计

系统分析

本系统分为汽车组装演示系统和后台管理系统,汽车组装演示系统包括了用户信息管理模块、汽车组装模块以及官方汽车品牌模块,其中核心技术是汽车组装模块,实现了用户可通过人机交互的形式组装自己想要的汽车型号、配置和车身颜色等功能;而后台管理系统主要是用户管理模块、数据统计分析、汽车管理模块以及品牌管理模块。

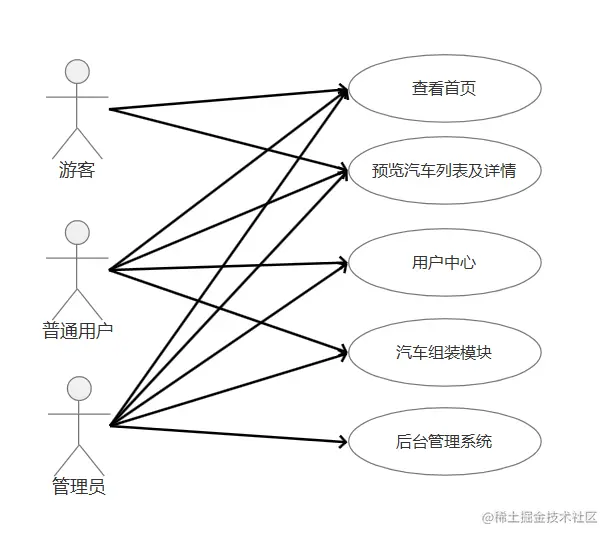

系统用户用例图

用户用例图

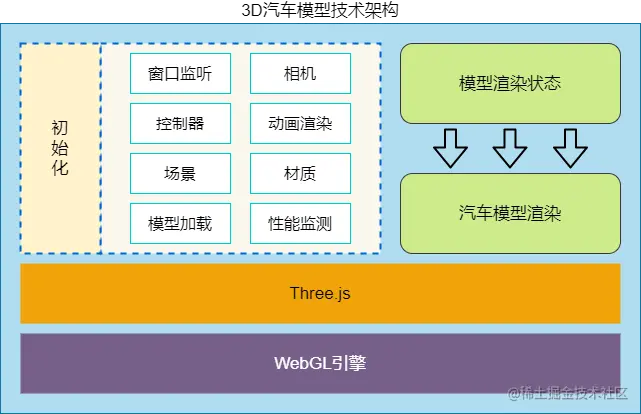

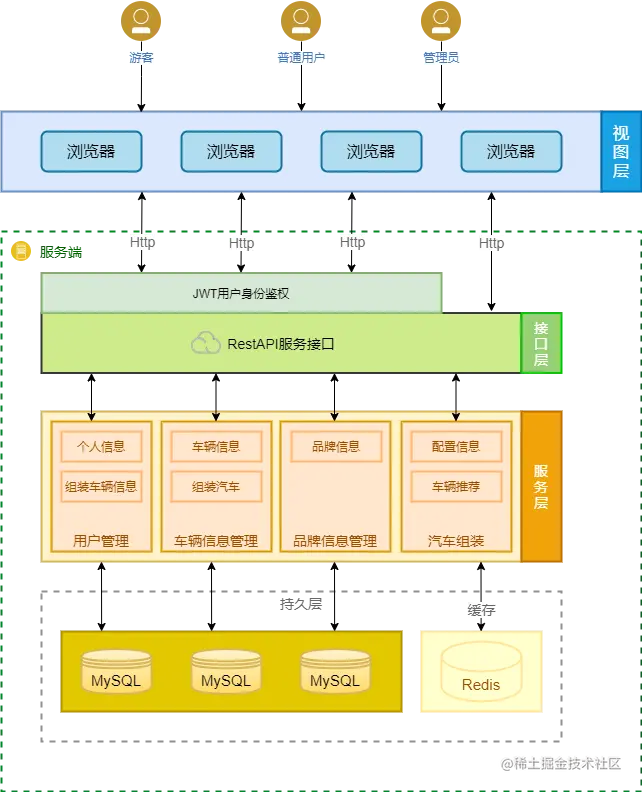

系统架构

本项目是基B/S架构进行设计,前端视图层技术的搭建则使用Vue.js框架实现,3D可视化技术则采用基于WebGL封装的Three.js引擎库。而服务端技术则由Node.js服务端应用框架Nest搭建,集成了JWT用户身份认证、Redis缓存以及ORM对象关系映射器,数据持久层是通过MySQL关系型数据库存储。


系统功能模块设计

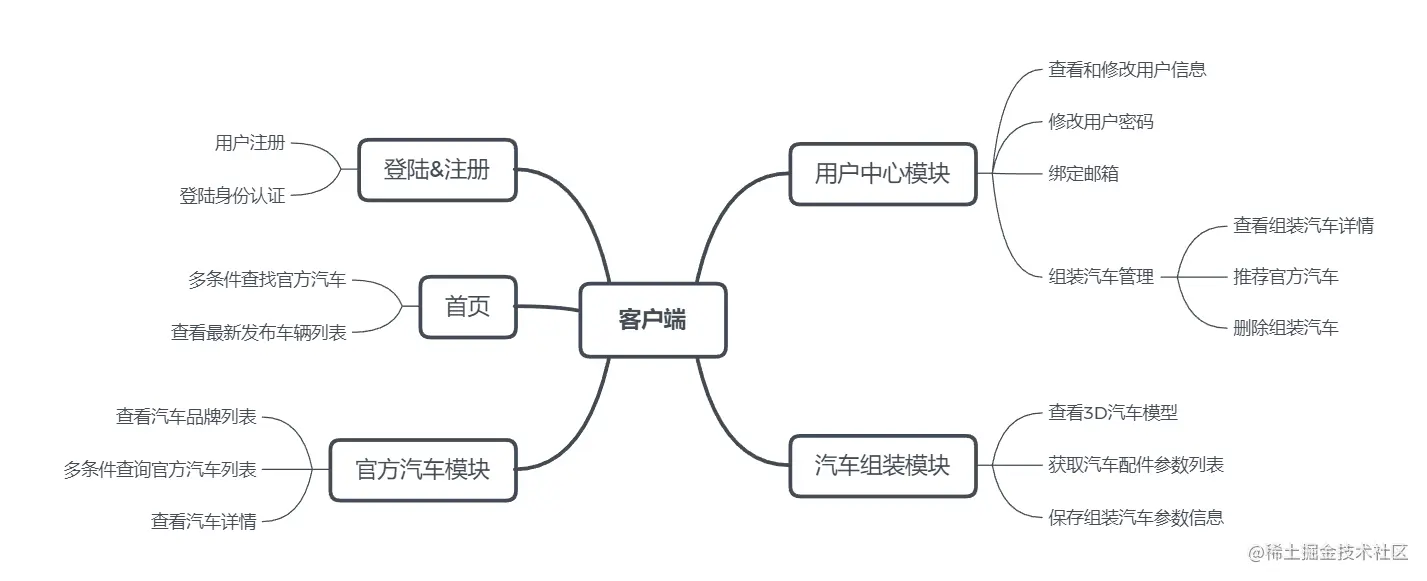

前台系统功能结构

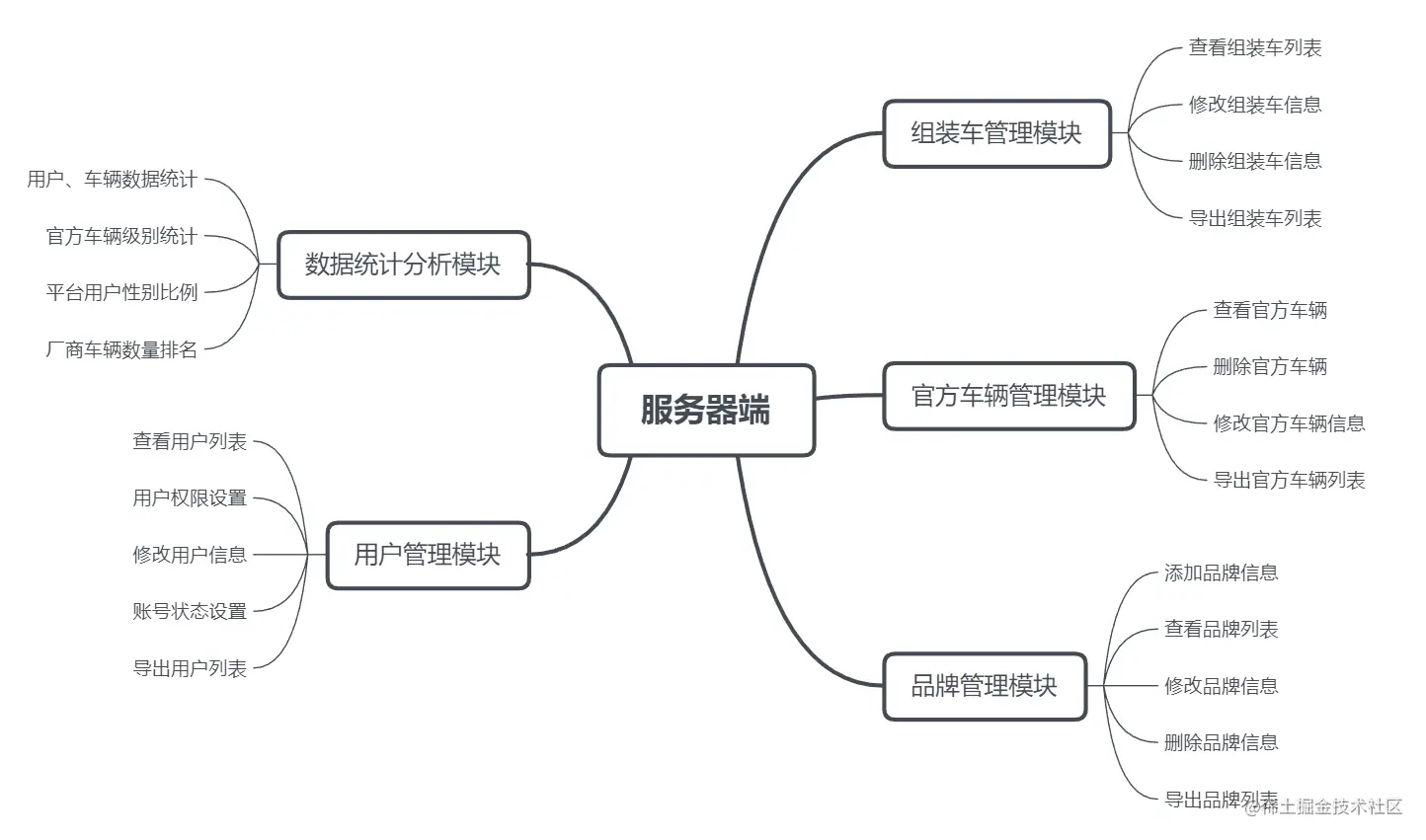

后台系统功能结构


四、系统功能实现

前台系统功能实现

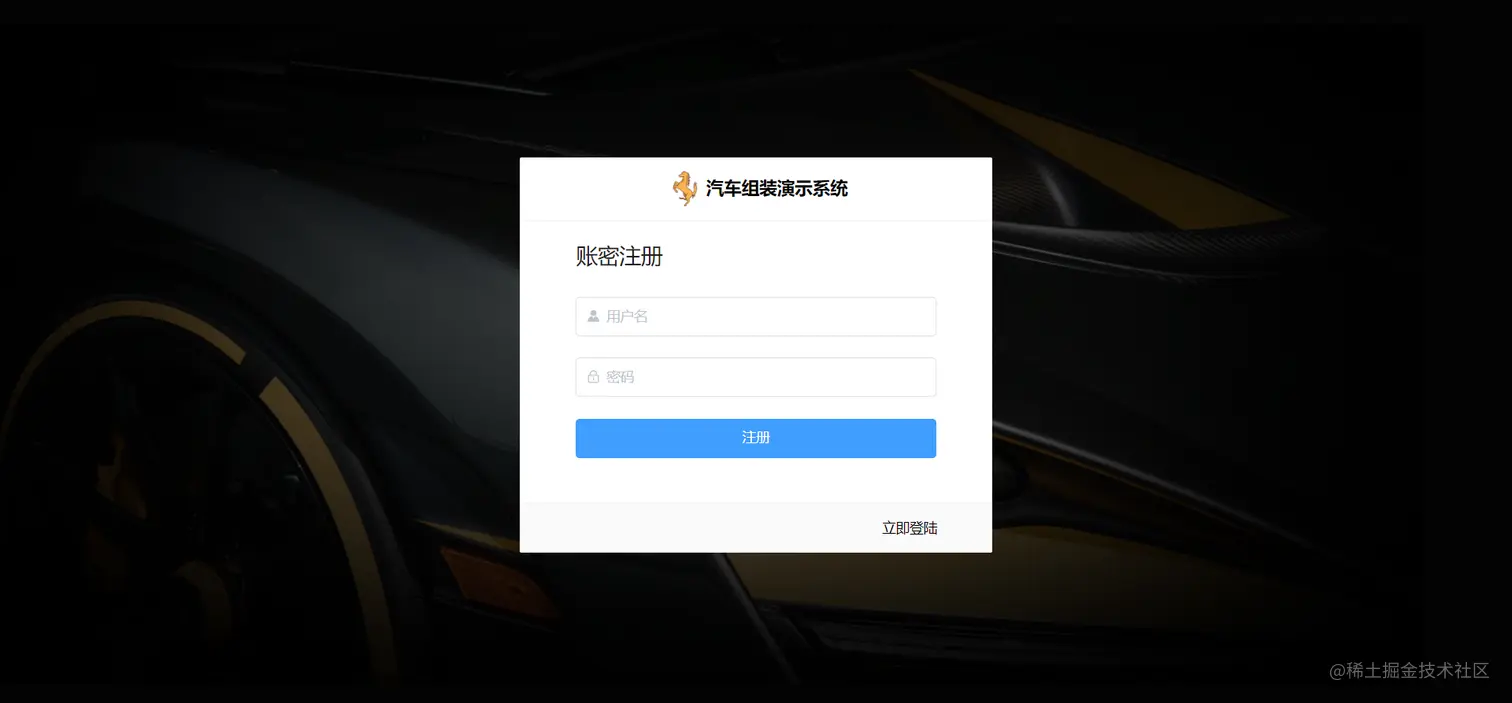

登陆注册界面



前台首页


车型库

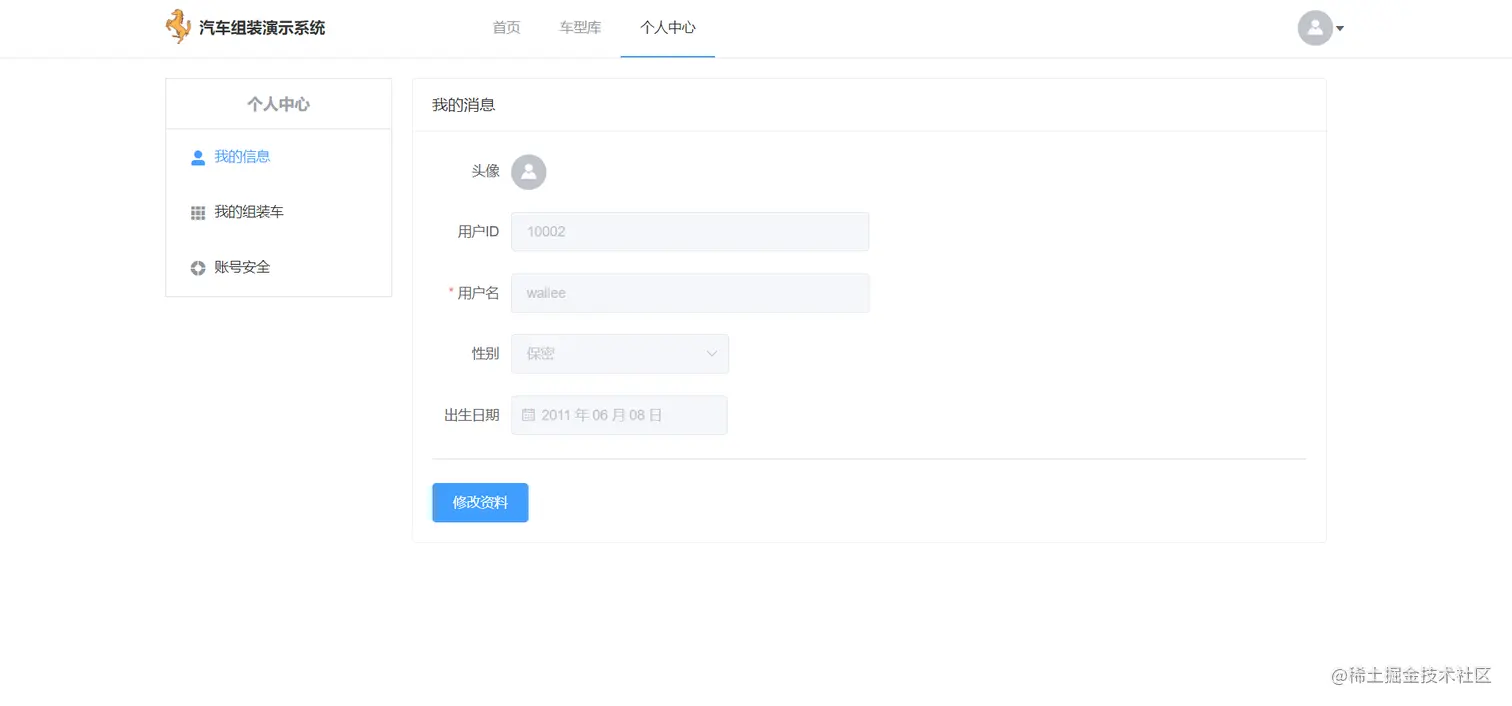

用户中心

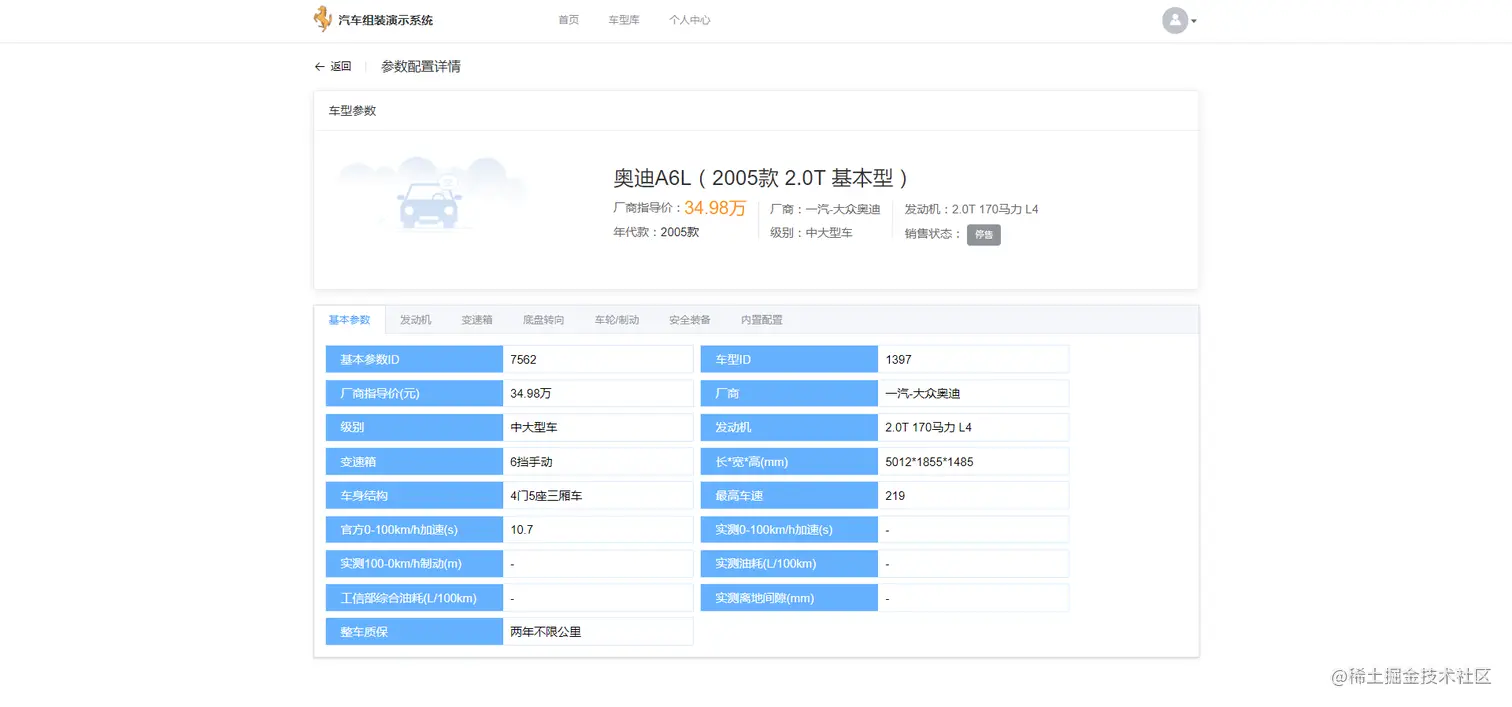

汽车详情

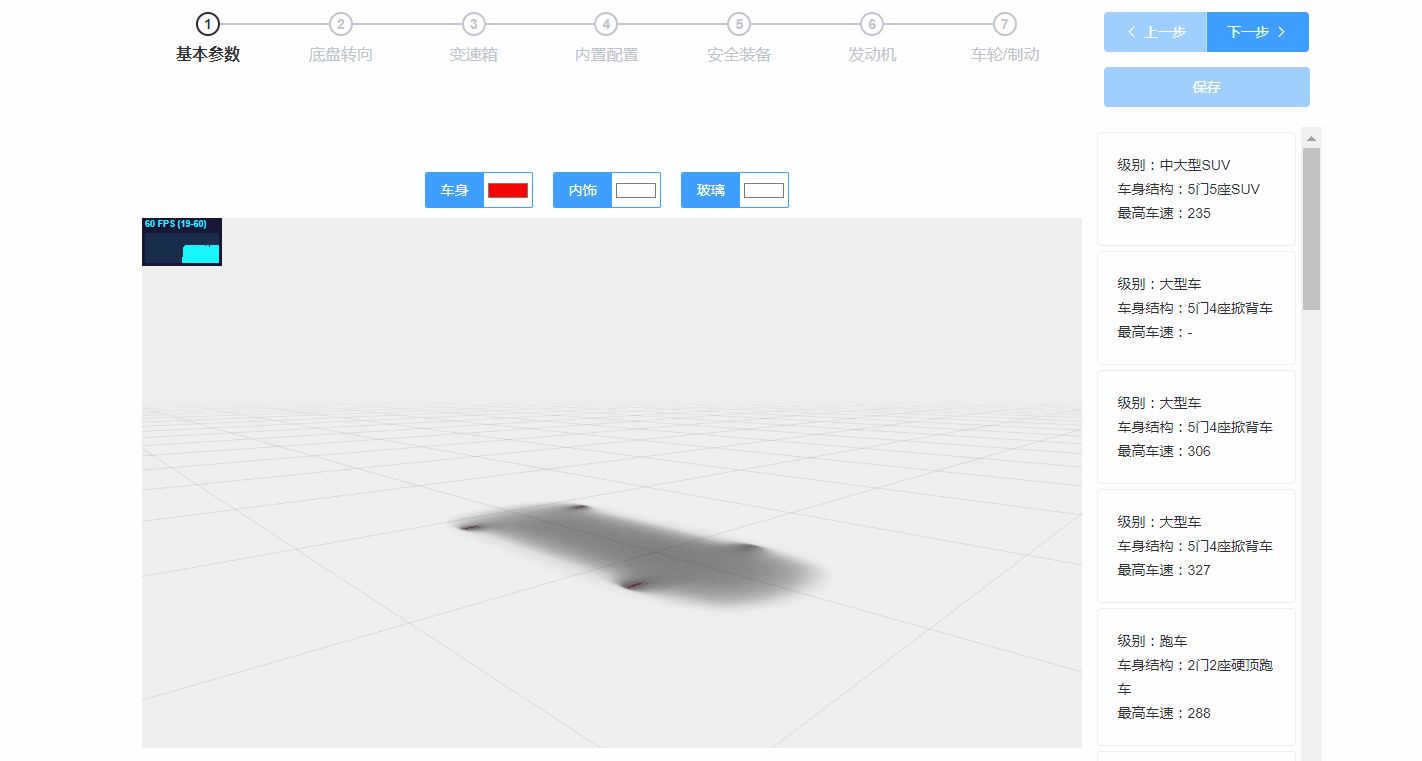

汽车组装


后台系统功能实现

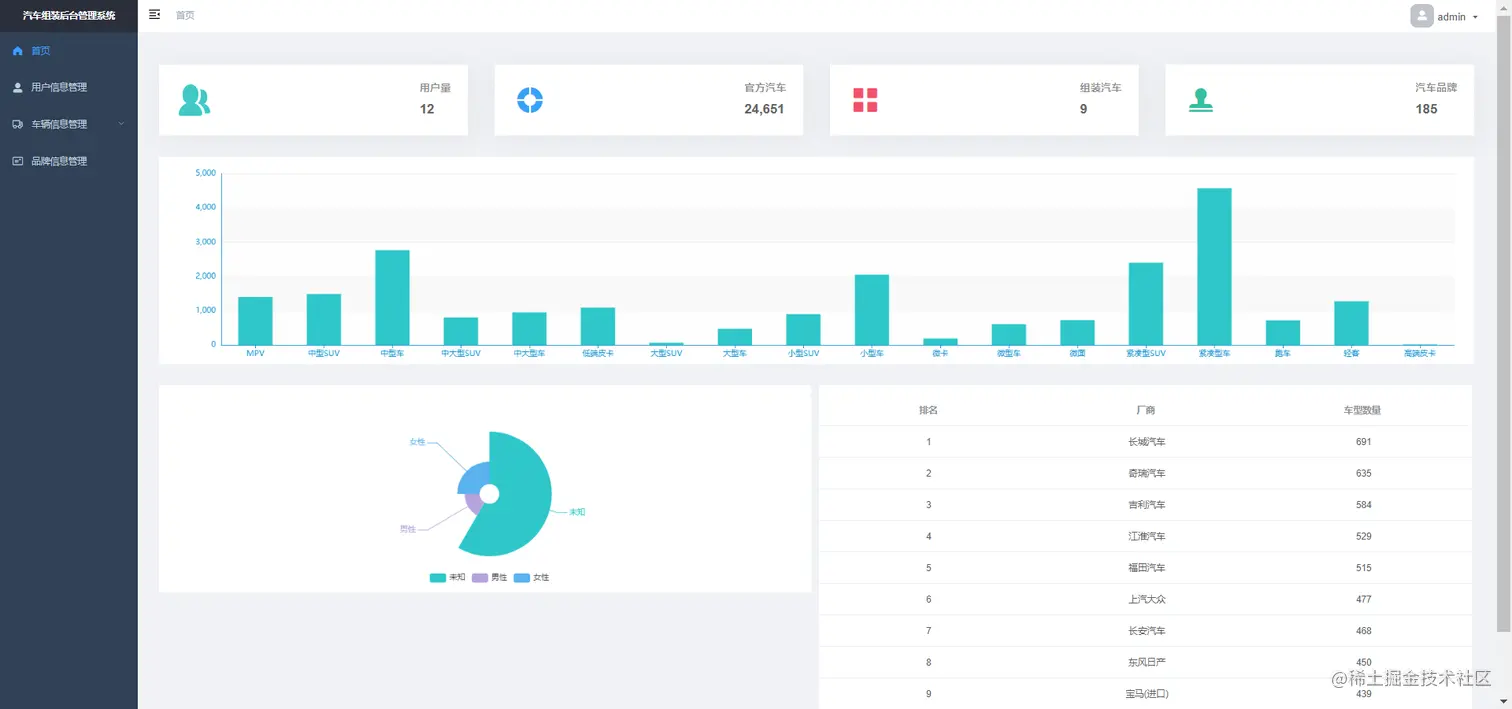

后台数据分析

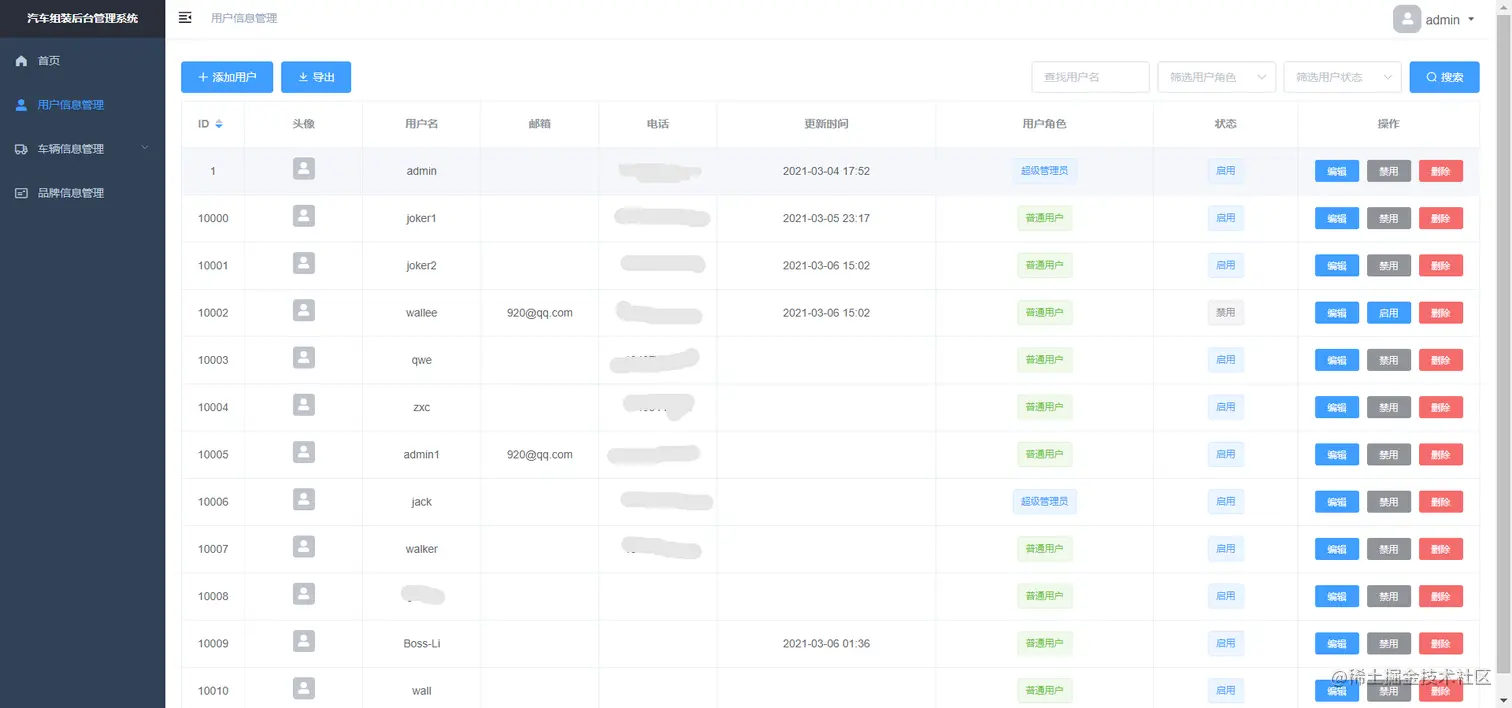

用户管理界面


官方车辆界面

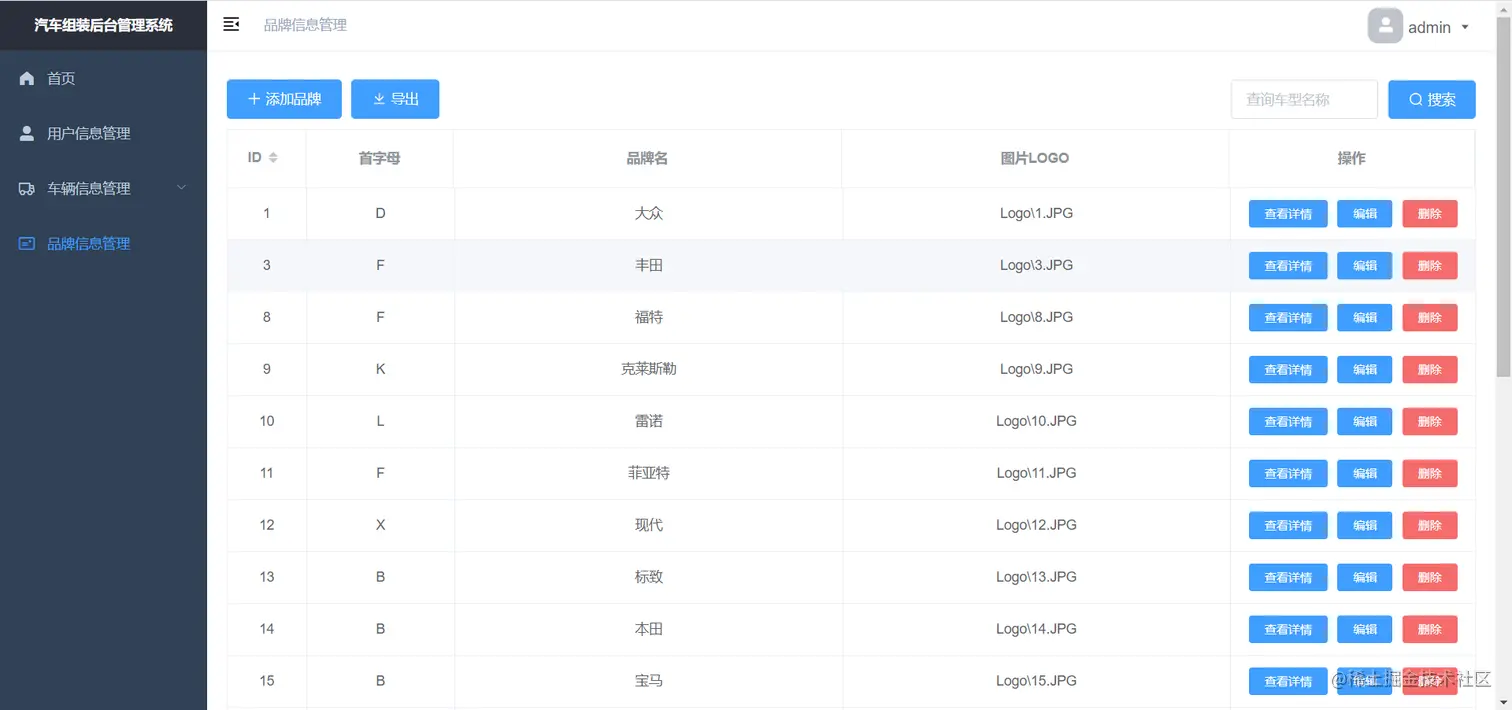

品牌管理界面


五、总结与展望

总结

这个项目从确定选题到顺利完成项目答辩,这个过程对我来说有许多的成长,这个过程按时间顺序主要可以划分为以下几件事情:

  • 前期对整个项目进行规划,明确设计思路,进行系统功能需求分析和技术选型;
  • 学习相关技术以及验证技术可行性,同时学习和了解了许多开源项目架构搭建的思想;
  • 项目架构设计和搭建,其中包括数据库设计、前后端项目架构设计等;
  • 完成整体项目的业务需求开发;

展望

这个项目我个人认为还有很大的优化和改良空间,但由于本人即将成为社畜,可能会比较少精力继续去完善,但最主要需要完善的地方为以下几点:

  1. 本系统的核心功能是汽车组装功能模块的实现,由于采用3D引擎渲染技术,所用的汽车模型类别单一,需要考虑通过导入汽车模型的方式增加模型丰富度。
  2. 由于采用了3D引擎渲染技术,因此对硬件系统的显卡性能是比较看重的,所以还需要对该性能方面继续优化,以降低对硬件性能上的消耗。
  3. 后续会尽力将该项目发布到线上方便大家在线预览。

项目仓库地址:github.com/Lewage59/ca…
