(十一)Android 性能优化 Layout Inspector

学向勤中得,萤窗万卷书。

Layout Inspector 的前世今生

 Layout Inspector 中的大部分功能以前是由 Hierarchy Viewer 和 Pixel Perfect 工具提供的,但这些工具现已弃用。

Layout Inspector 的作用?

 使用 Android Studio 中的布局检查器,您可以将应用布局与设计模型进行比较、显示应用的放大视图以及在运行时检查应用布局的细节。如果您的布局是在运行时(而不是完全在 XML 中)构建的并且布局表现出意外行为,这会很有用。

实操体验

(1)打开工具

  1. 在连接的设备或模拟器上运行应用。
  2. 依次点击 Tools > Layout Inspector
  3. 在随即显示的 Choose Process 对话框中,选择想要检查的应用进程,然后点击 OK

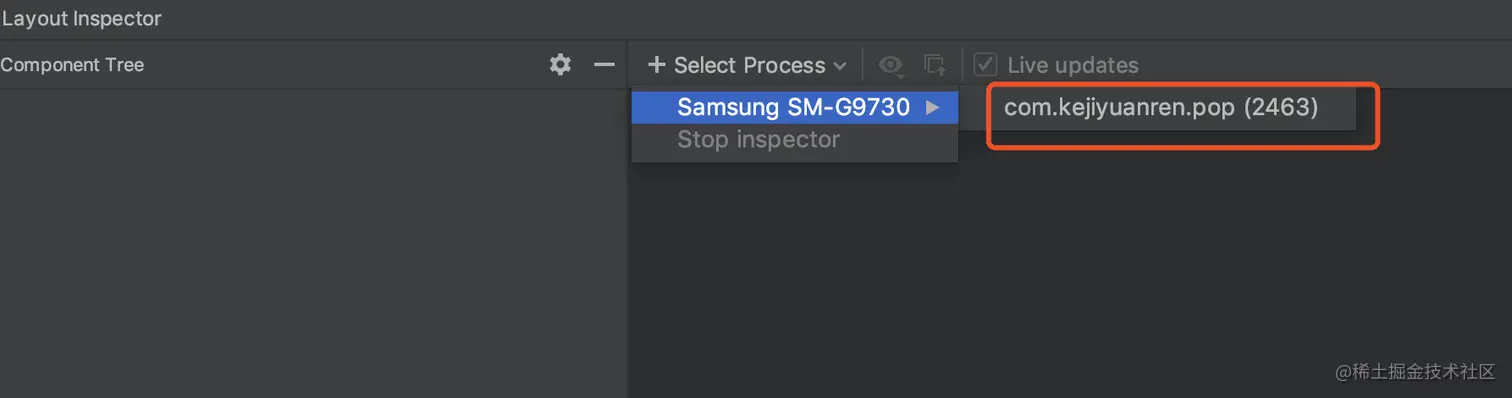

Layout Inspector 选择应用进程

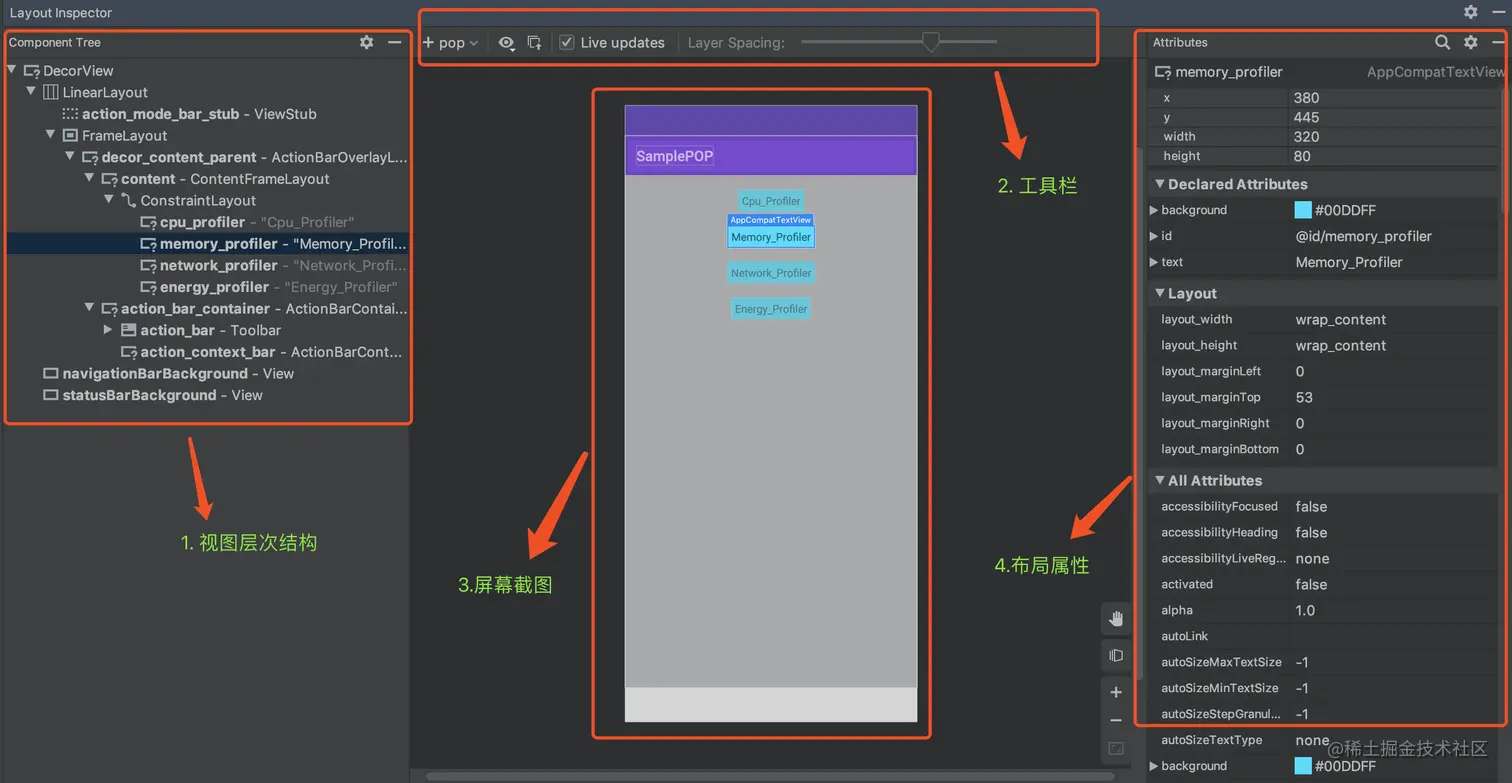

Layout Inspector 布局检查器

 布局检查器将显示以下内容:

  • 视图层次结构:支持折叠,收起,选中,右键调整视图等。
  • 工具栏:进程选择,视图边界,参考图像叠加,视图时时刷新,3D图层间距调整等。
  • 屏幕截图:设备上显示的应用布局的屏幕截图,支持点击选中视图,右键调整视,放大/缩小视图,适应屏幕,3D视角等。
  • 属性布局:选定视图的布局属性。

(2)选择视图

 要选择某个视图,请在 View Tree 或屏幕截图中点击该视图。选定视图的所有布局属性都会显示在 Properties Table 中。如果您的布局包含重叠的视图,则只有前面的视图可以在屏幕截图中点击。要选择某个不在前面的视图,请在 View Tree 中点击该视图。

(3)隔离视图

 要使用复杂的布局,您可以隔离各个视图,以便只有布局的一部分显示在 View Tree 中并呈现在屏幕截图中。只有在设备仍处于连接状态时,您才能隔离视图。隔离视图要求设备呈现布局,以便 Layout Inspector 可以再截取一个屏幕截图。

 要隔离某个视图,请执行以下某项操作:右键View

Layout Inspector  隔离视图

(3.1)右键 Hide Subtree

 隐藏选中的视图

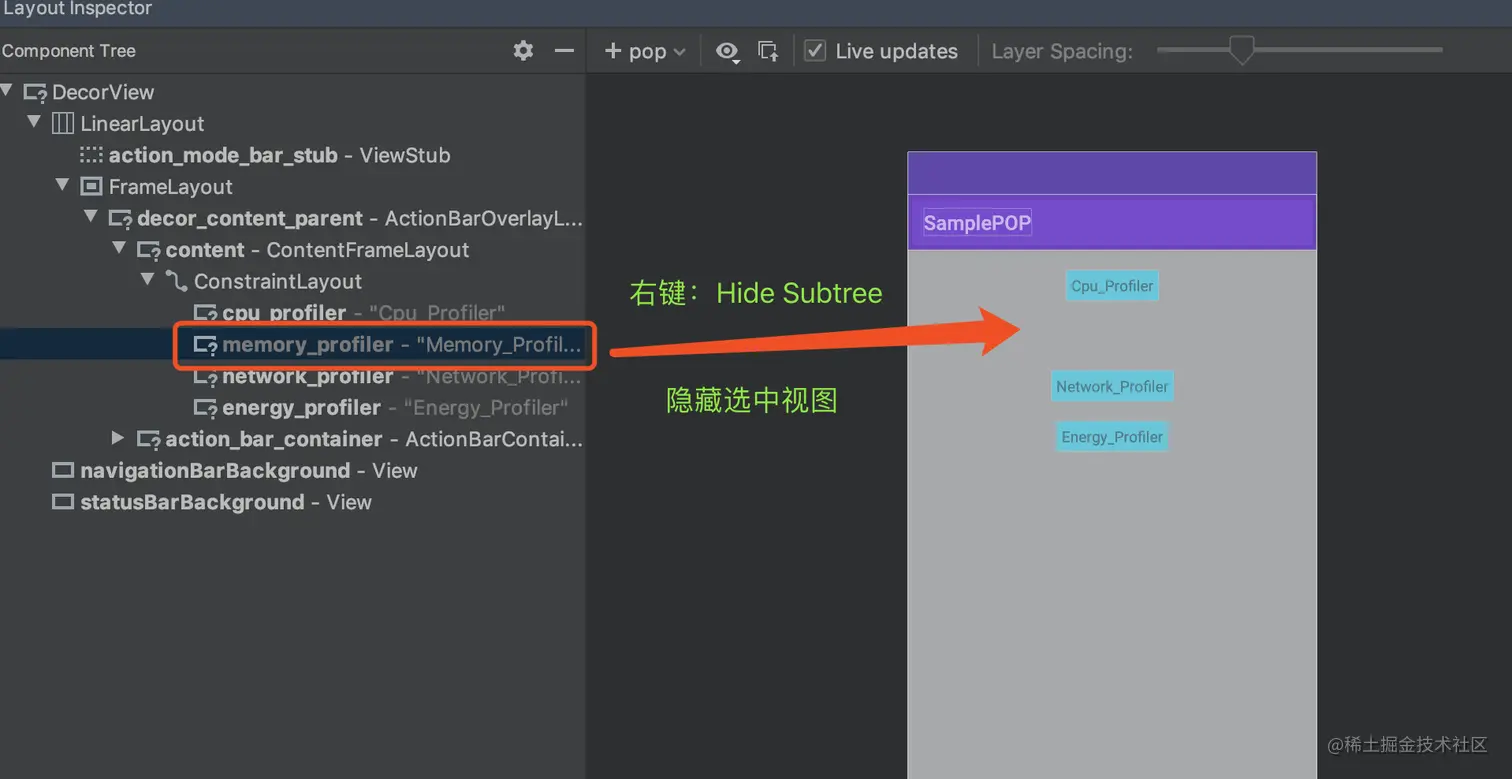

Layout Inspector  右键 Hide Subtree

(3.2)右键 Show Only Subtree

 仅显示选中的视图

Layout Inspector 右键 Show Only Subtree

(3.3)右键 Show Only Parents

 仅显示选中的视图及其父布局

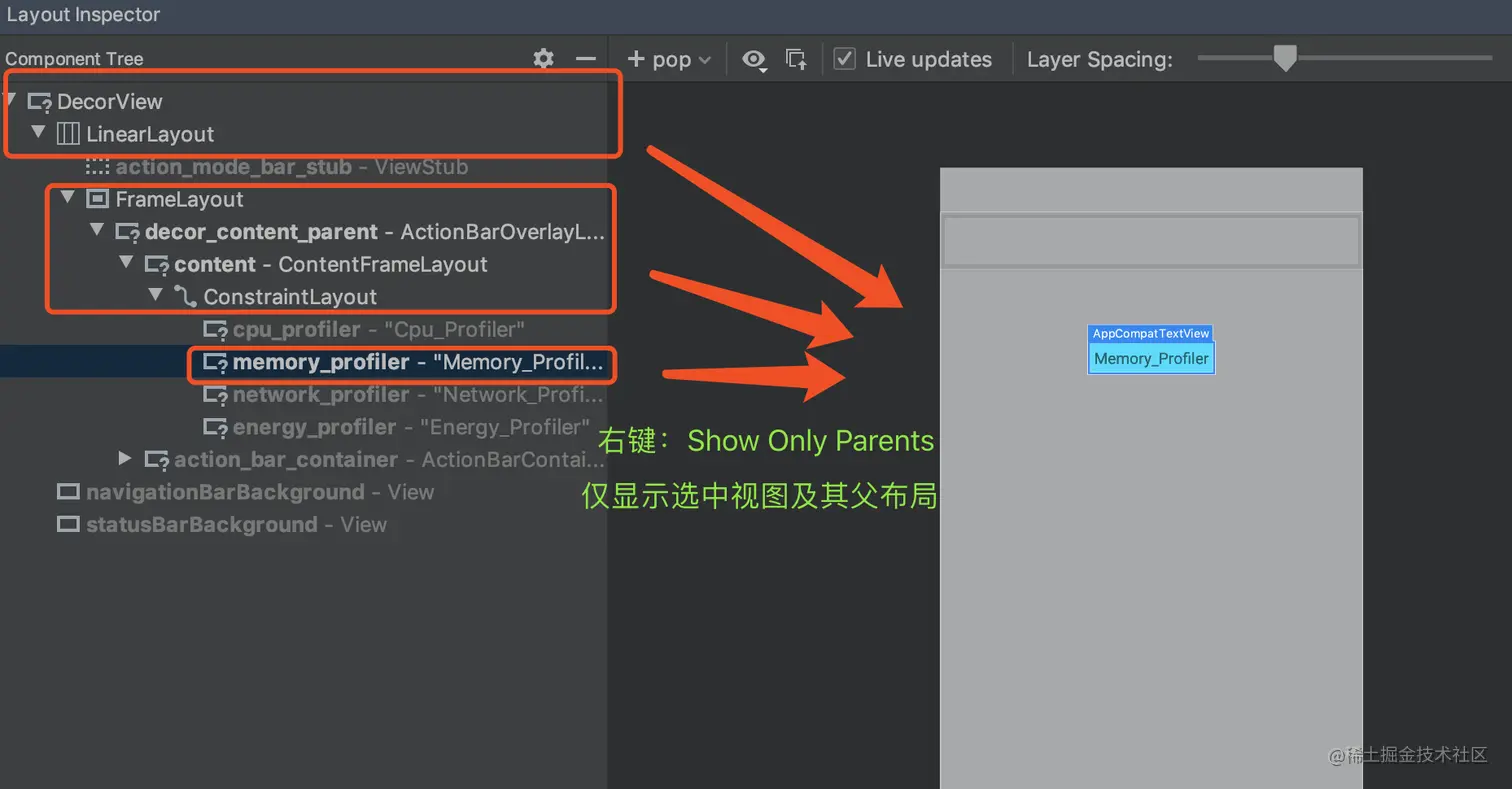

Layout Inspector右键 Show Only Parents

(3.4)右键 Show All

 展示全部视图(也就是恢复默认视图)

(4)隐藏布局

 隐藏布局边界 & 隐藏布局模板

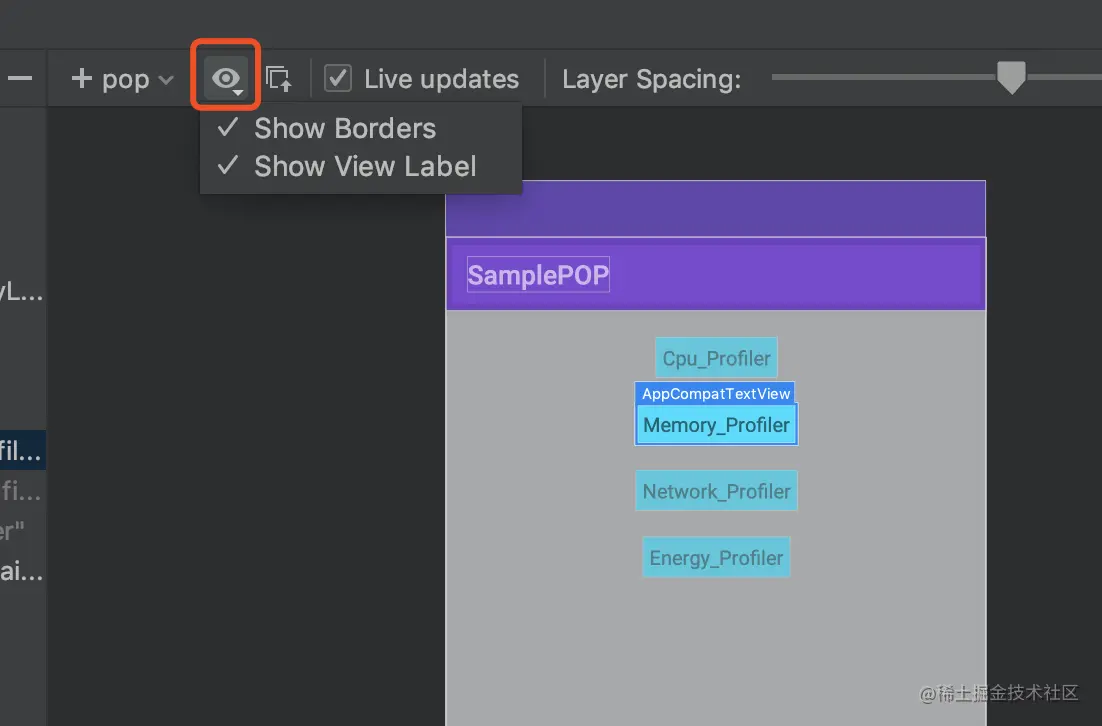

Layout Inspector 隐藏布局边界和布局模板

  • Show Borders:显示/隐藏 布局的边界(也就是View的区域块边线),好比我们在开发者模式中打开了 View绘制边界 一样。
  • Show View Label:显示布局的布局模板,比如上图的Memory Profiler他的布局模板就是AppCompatTextView

(5)叠加比较

 将应用布局与参考图像叠加层进行比较。
 要将应用布局与参考图像(如界面模型)进行比较,可以在布局检查器中加载位图图像叠加层。

Lyaout Inspector 应用布局与参考图像叠加层进行比较

  • 要加载叠加层,请点击布局检查器顶部的 Load Overlay 图标。叠加层将会缩放以适合布局。
  • 要调整叠加层的透明度,请使用 Alpha 滑块。
  • 要移除叠加层,请点击 Clear Overlay 图标。

号外:还在为UI细节而烦恼吗?有了叠加层比较器,可以轻松查出像素级的UI问题。只要有了视觉设计稿,一键导入,就可以对比软件产品与视觉设计稿的区别。论UI细节,我们更专业!

(6)时时更新

 视图时时更新,与连接设备随动显示(API >= 29)

Layout Inspector 视图时时更新

(7)缩放拖拽

 缩放拖拽等检查布局细节

Layout Inspector 缩放拖拽等检查布局细节

(8)3D视图功能

 功能生效版本:API >= 29

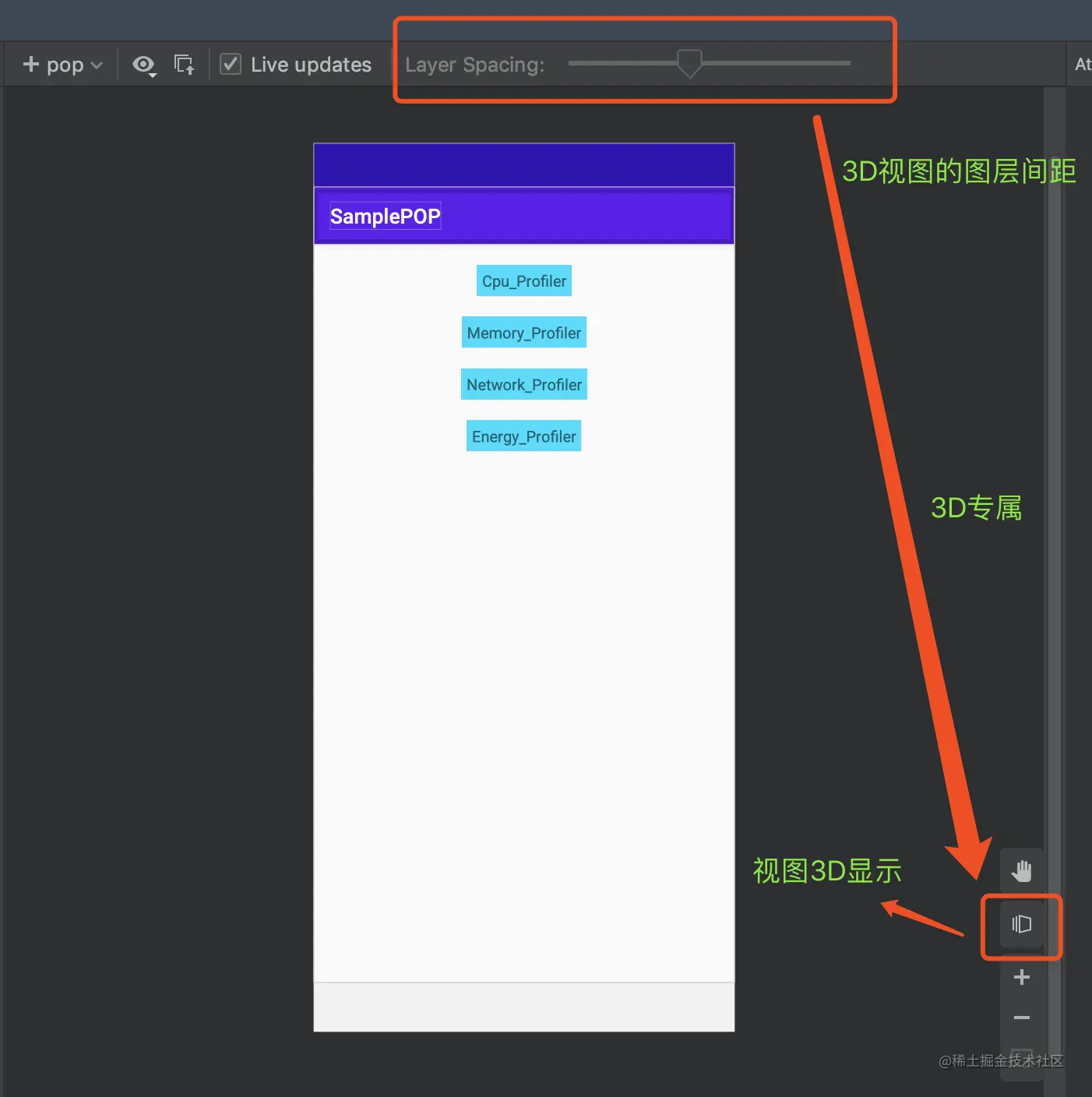

Layout Inspector 3D视图功能

(9)3D视图功能详情

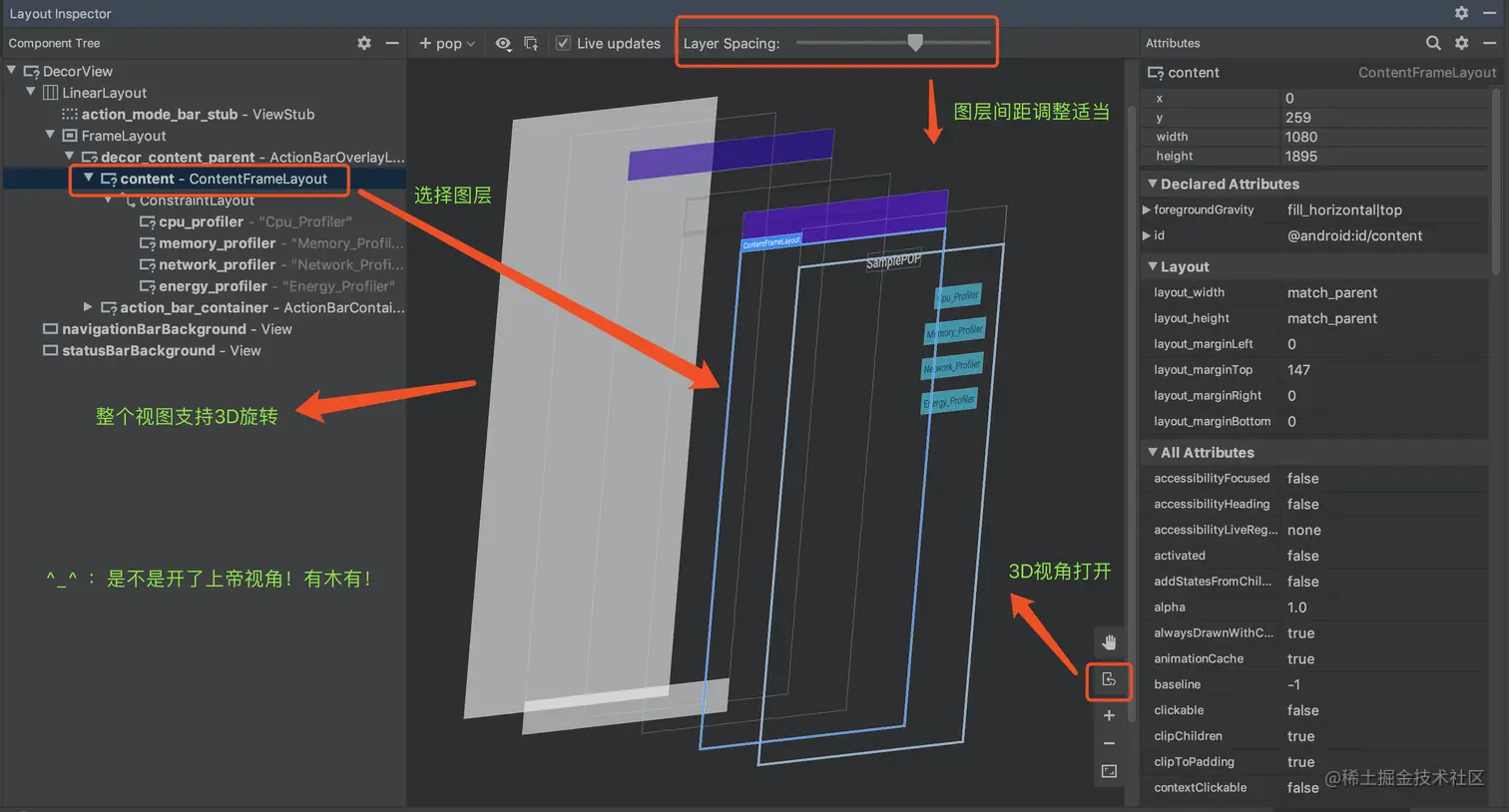

Layout Inspector 3D视图功能详情

(10)3D视图功能的不足

 3D视图功能的不足(截图太大,功能失效)

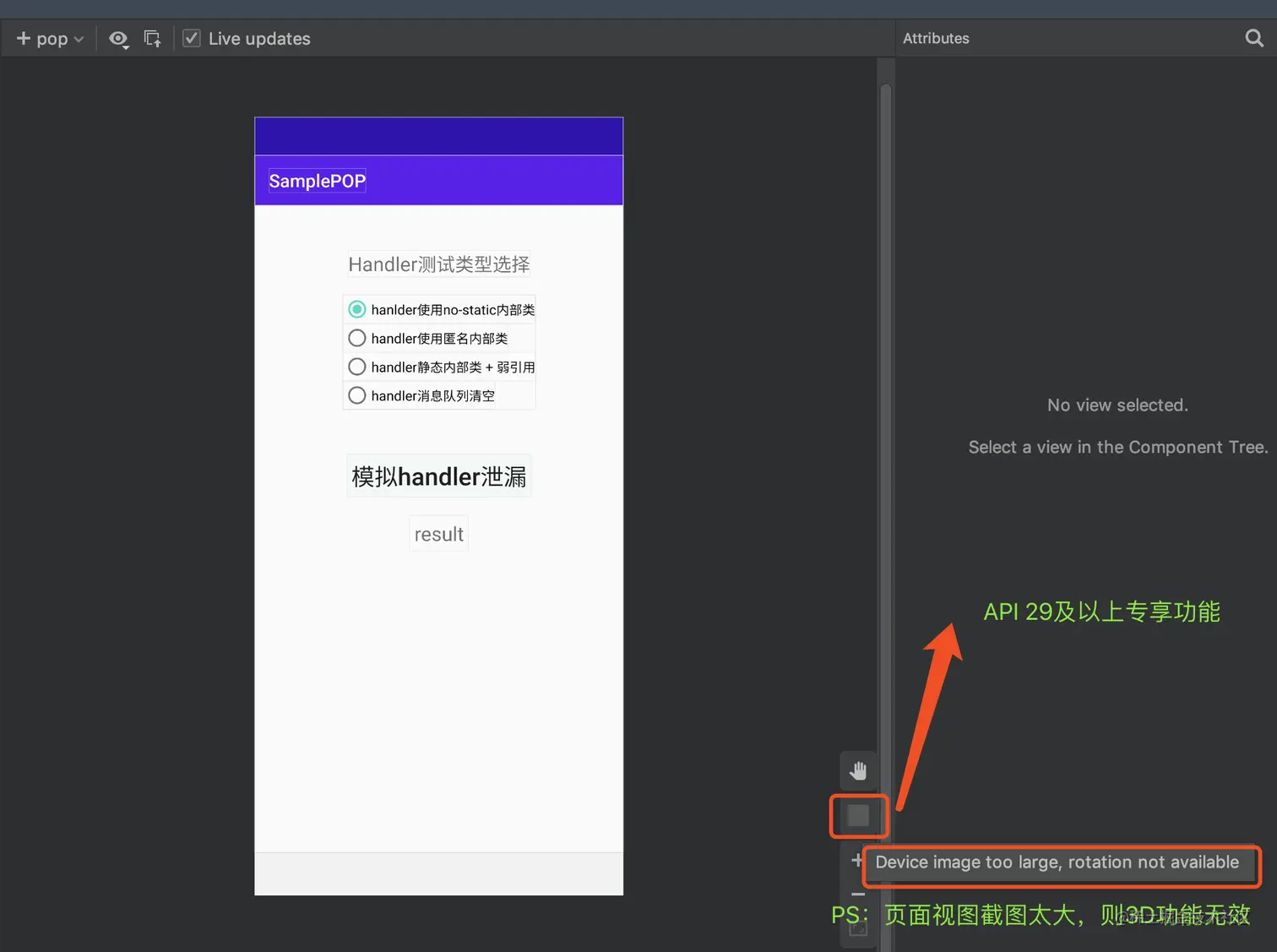

Layout Inspector 3D视图功能的不足(截图太大,功能失效)

(11)截图捕捉布局更改

 截取新屏幕截图来捕捉布局更改

  • 如果设备上的布局发生更改,布局检查器不会自动更新。要捕捉布局更改,请再次依次点击 Tools > Layout Inspector 来创建新的屏幕截图。
  • 每个屏幕截图都保存在 project-name/captures/ 下的一个单独的 .li 文件中并在一个新标签页中打开。

Layout Inspector 窗口中的布局检查器屏幕截图(.li 文件)

  • 您可以通过双击 project-name/captures/ 下的 .li 文件,重新加载以前的屏幕截图。

一起来查看自己项目的 Layout Inspector 吧~
