声明
阅读本文前， 需要对 xxl-job 的使用有所了解。
正文
本文内容基于 xxl-job v2.2.0 源码。
一、调度中心和执行器

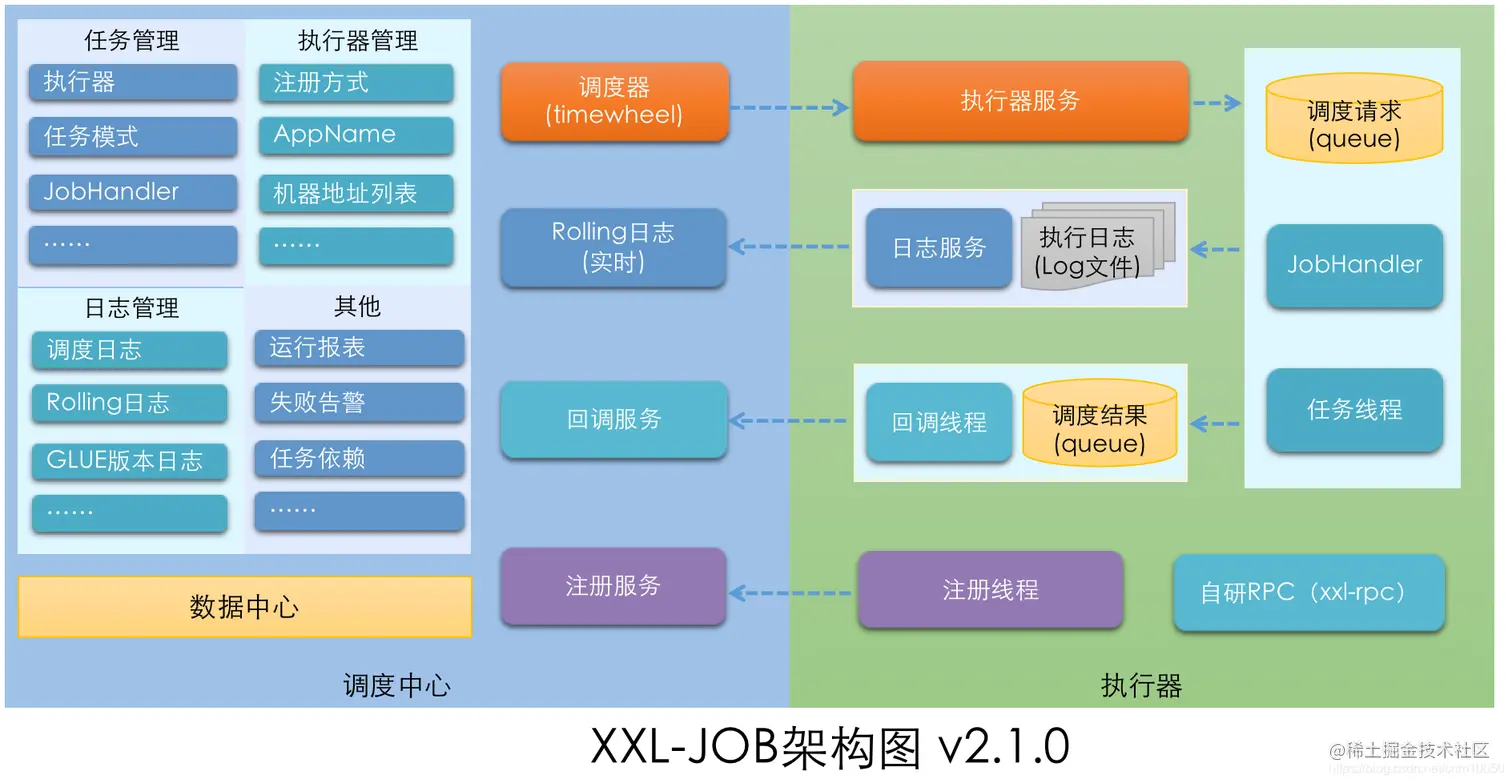

下面是 xxl-job v2.x 的架构图, 该图中包含了两大核心模块, 分别是 调度中心 和 执行器.
-
调度中心
简单来讲就是一个 管理系统, 用户通过系统提供的管理界面可以创建任务、编辑任务、手动触发任务以及查看任务执行日志, 另外系统后台会不停地把需要执行的任务从数据中心的 任务表 中扫描出来, 然后一个个去触发任务.
-
执行器
当任务被触发时, 不管是定时触发还是手动触发, 调度中心都会向执行器发送 http 请求, 由执行器负责任务的执行.
xxl-job 源码目录

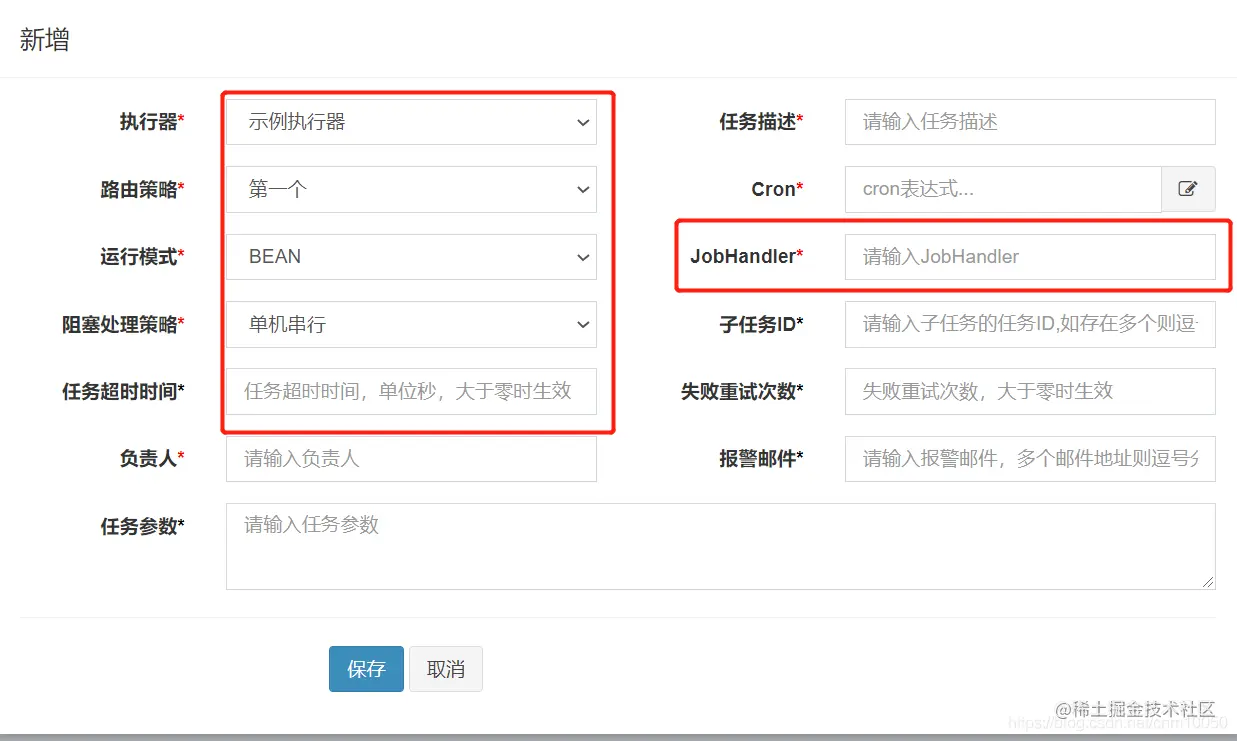

二、创建任务
从图中可以看出:
- 任务执行参数包含了诸多内容， 比如任务阻塞处理策略，执行策略等等。
- 运行模式选择 Bean，这也是本文讲解的重点。
- 任务执行前，还需要指定一个具体的 JobHandler 去执行。
- 如果是周期性的任务，它在执行的过程中，我们是可以随时调整执行参数的。比如 JobHandler（这点很重要！！！）。
三、定义任务
@Component
public class SampleXxlJob {
/**
* 1、简单任务示例（Bean模式）
*/
@XxlJob("demoJobHandler")
public ReturnT<String> demoJobHandler(String param) throws Exception {
// doSomething
return ReturnT.SUCCESS;
}
}
上面通过 Spring 框架注解和 Xxl-Job 框架注解定义了一个任务， 当执行器启动时, 会扫描到这个 SampleXxlJob中的 demoJobHandler方法, 并将该方法封装成一个JobHandler （ 具体实现为MethodJobHandler ） 对象（该 Handler 中的 execute 方法为任务的具体执行逻辑），并把该 JobHandler 注册到容器1中。容器1 的定义如下：
// key 为 XxlJob 注解中的 bean 名称
// value 为 JobHandler
ConcurrentMap<String, IJobHandler> jobHandlerRepository = new ConcurrentMap();
四、任务执行流程
当一个任务被触发（不管是手动触发还是自动触发）时:
- 调度中心 会将任务执行参数封装到
TriggerParam通过POST请求传给 执行器. - 如果该任务是第一次执行, 会
new一个新线程并启动。JobThread线程启动后，它会被注册到容器2 中。容器2 定义如下，最后会把TriggerParam推送到 线程中维护的一个队列。
这个新线程的名字为 JobThread， 该线程和 JobHandler 是一一绑定的。我们可以通过 JobThread 获取到此 JobHandler。
// key 为任务 id， jobId
// value 为 JobThread 对象
private static ConcurrentMap<Integer, JobThread> jobThreadRepository = new ConcurrentHashMap<Integer, JobThread>();
JobThread线程启动后，run方法会不断从 队列 中读取任务执行参数。- 读取到执行参数后， 会把执行参数交给
JobHandler#execute方法去执行任务。
JobThread 中维护了一个队列， 任务每执行一次，就把执行参数推到该队列中，JobThread 启动后就一直从队列中读取执行参数，直到任务停止。
如果该任务第二次执行，会通过 jobId 从容器 jobThreadRepository 中获取之前缓存的 JobThread。
-
如果 JobThread 不为空，则取出 JobThread 中的 JobHandler。
-
根据前面提到的，因为任务每次执行时， JobHandler 是可以更换的。所以这里会判断此次任务执行的 JobHandler 是不是跟上一次的一样。如果不一样就要用新的替换掉旧的。并把缓存的 JobThread 注销掉。重新 new 一个新的 JobThread。
-
如果 JobHandler 没有发生改变，就复用。
五、源码入口
com.xxl.job.core.biz.impl.ExecutorBizImpl#run
com.xxl.job.core.thread.JobThread#run
