Docker镜像基本原理

前言

Docker系列文章:

如果没有安装过Docker请参考本文最后部分,大家从现在开始一定要按照我做的Demo都手敲一遍,印象会更加深刻的,加油!

什么是镜像

  1. 镜像就是一个可执行独立运行的软件包。包含应用运行所必须的文件和依赖包;
  2. 镜像可以理解为类或者模板,只要在容器的环境下开箱即用;

Docker镜像加载原理

什么是UnionFS

在介绍UnionFS之前我们先来了解一下bootfs和rootfs:

bootfs(boot file system)

bootfs包含操作系统boot loader 和 kernel。用户不会修改这个文件系统。bootloader主要引导kernel,Linux刚启动的时候会加载bootfs文件系统,启动完成后,整个Linux内核加载进内存,之后bootfs会被卸载掉,从而释放出内存。

rootfs(root file system)

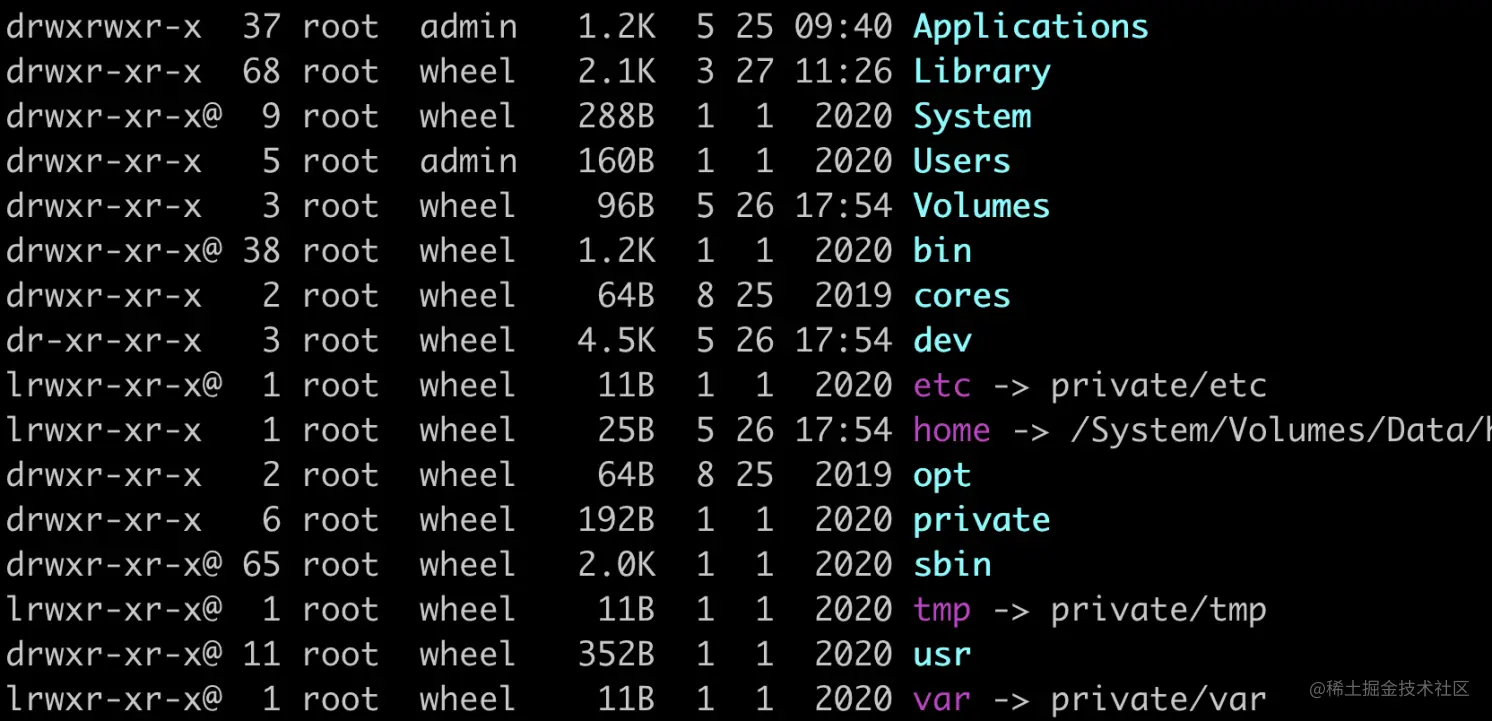

rootfs包含典型的目录结构,包括 /dev, /proc, /bin, /etc, /lib, /usr, and /tmp等再加上要运行用户应用所需要的所有配置文件,二进制文件和库文件。这个文件系统在不同的Linux 发行版中是不同的。而且用户可以对这个文件进行修改,Linux 系统在启动时,roofs 首先会被挂载为只读模式,然后在启动完成后被修改为读写模式,随后它们就可以被修改了。

UnionFS(Union File System)

UnionFS翻译为联合文件系统,2004年由纽约州立大学石溪分校开发,它可以把多个目录(也叫分支)内容联合挂载到同一个目录下,而目录的物理位置是分开的。UnionFS允许只读和可读写目录并存。UnionFS应用的地方很多,比如在多个磁盘分区上合并不同文件系统的主目录,或把几张CD光盘合并成一个统一的光盘目录(归档)。另外,具有写时复制(copy-on-write)功能UnionFS可以把只读和可读写文件系统合并在一起,虚拟上允许只读文件系统的修改可以保存到可写文件系统当中。

Docker镜像加速原理

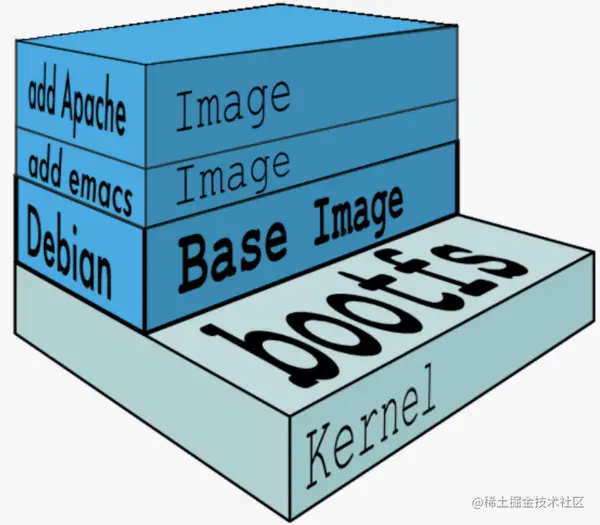

Docker镜像实际上是由一层一层文件系统组成,这种层级文件系统就是UnionFS,如下图所示:


当用docker run启动这个容器时,实际上在镜像的顶部添加了一个新的可写层。这个可写层也叫容器层。

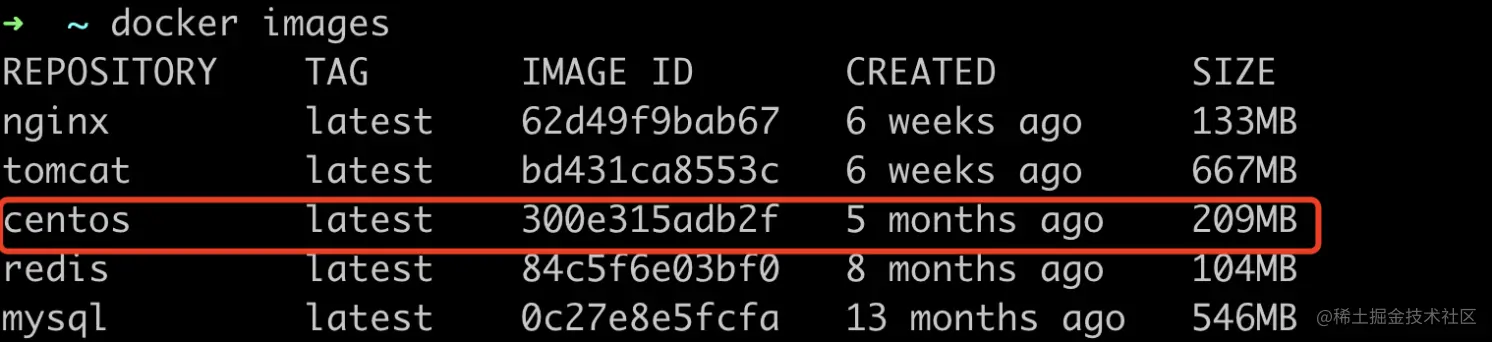

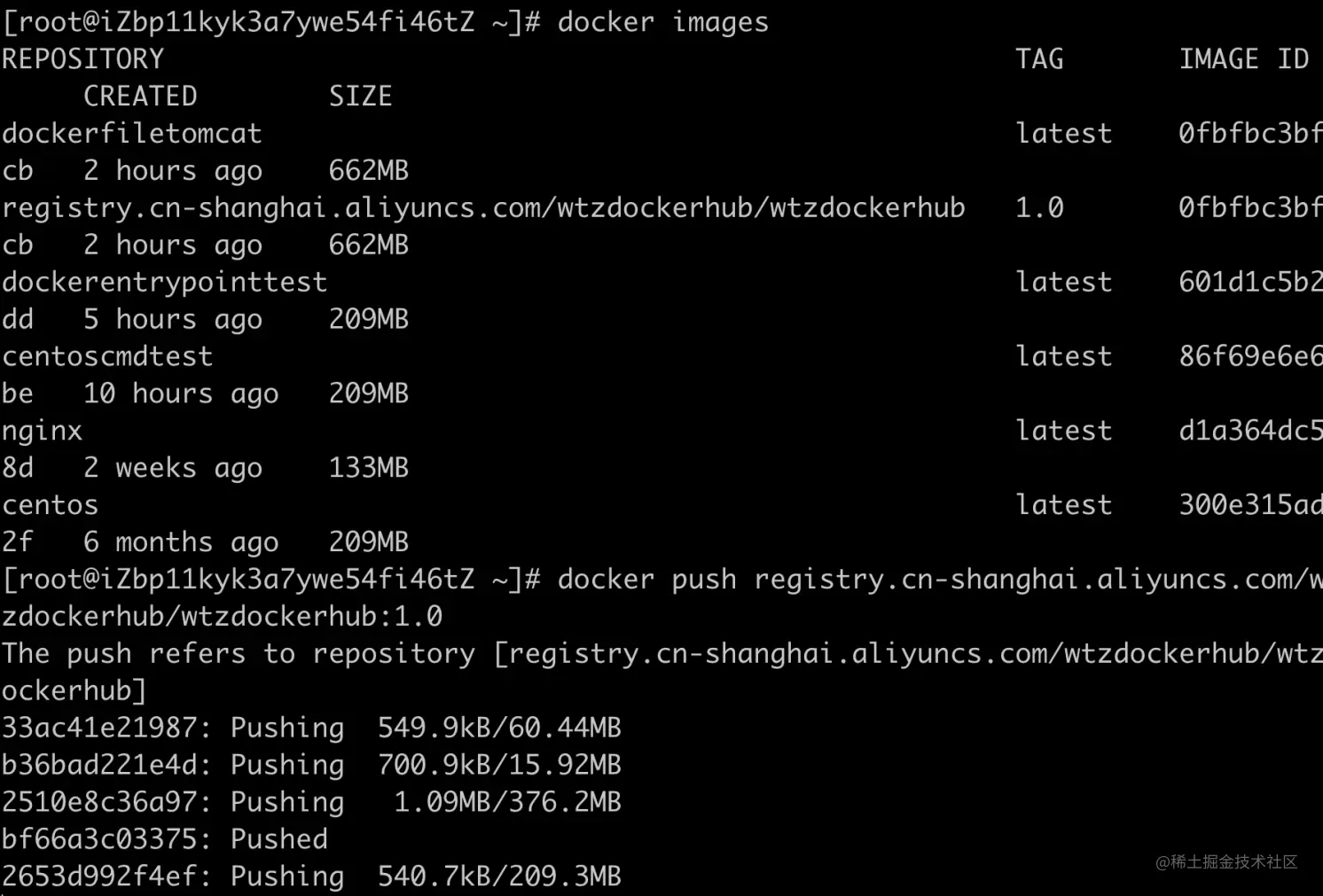

这里我们通过案例来证明一下,这是我本地已经下载好的镜像包,大家可以看到centos这个镜像包的大小才209M,平时我们安装的虚拟机上的centos都是几个G,这个里为什么200M就可以?这里我们的centos镜像文件只是一个最精简的rootfs版本,与底层系统共用了kernel,所以才200M就可以将一个centos跑起来,对于不同发行版本可能这个大小会略微有所不同。

我们总结下镜像加速的原理,因为Docker镜像是分层的,因此在加载一个镜像的时候,会按照从底层到高层的顺序依次加载该镜像所需要的镜像层。在加载的过程中,如果当前镜像层已经存在,则会跳过当前镜像层。比如:已经下载过MySQL镜像,现在要下载Tomcat镜像,而这两个镜像都需要CentOS镜像层,那么下载Tomcat镜像的时候,就会跳过下载CentOS镜像层。

分层理解

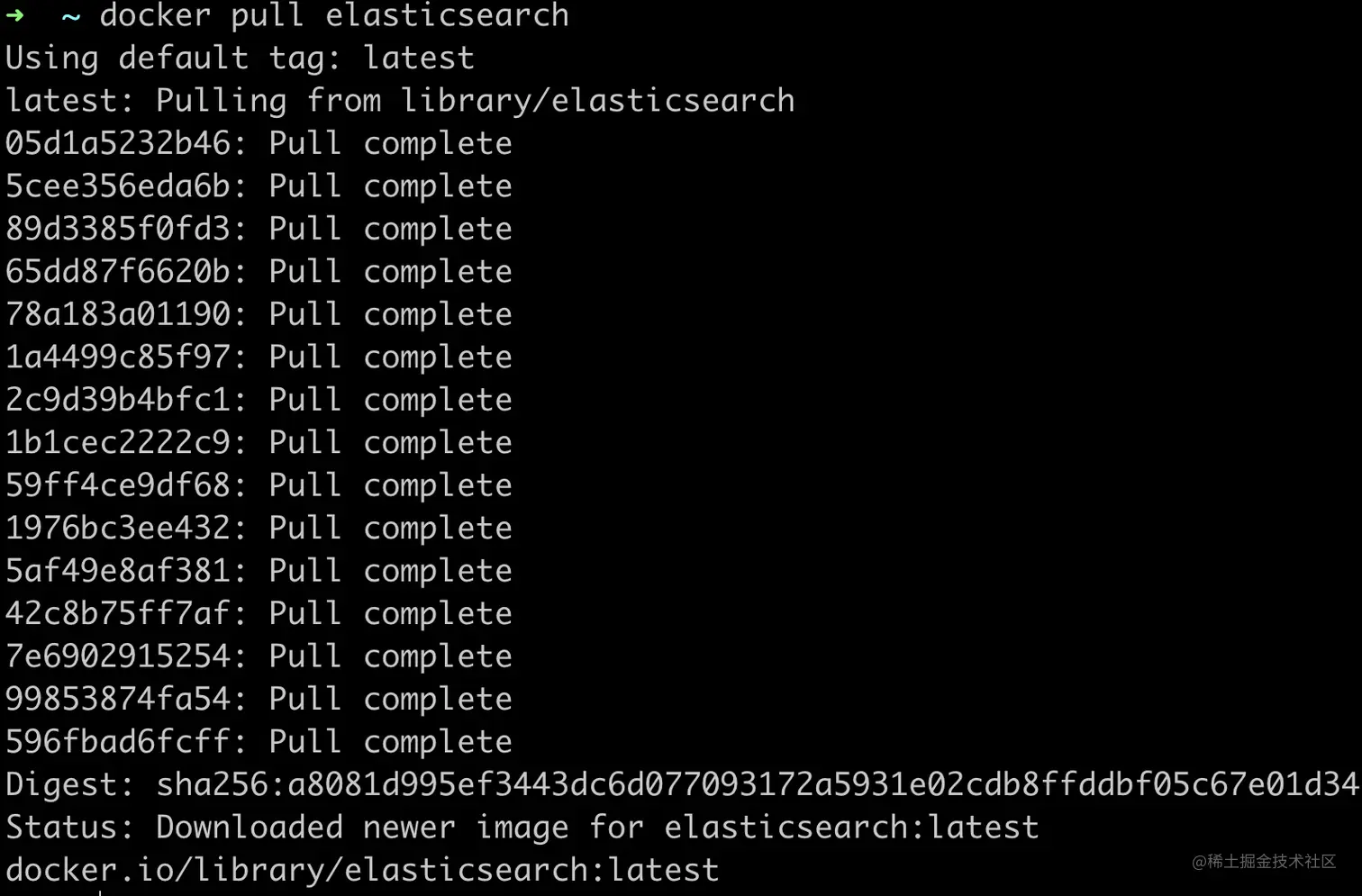

当我们使用docker pull下载镜像的时候,我们可以看到都是一层一层下载的,如下图所示:

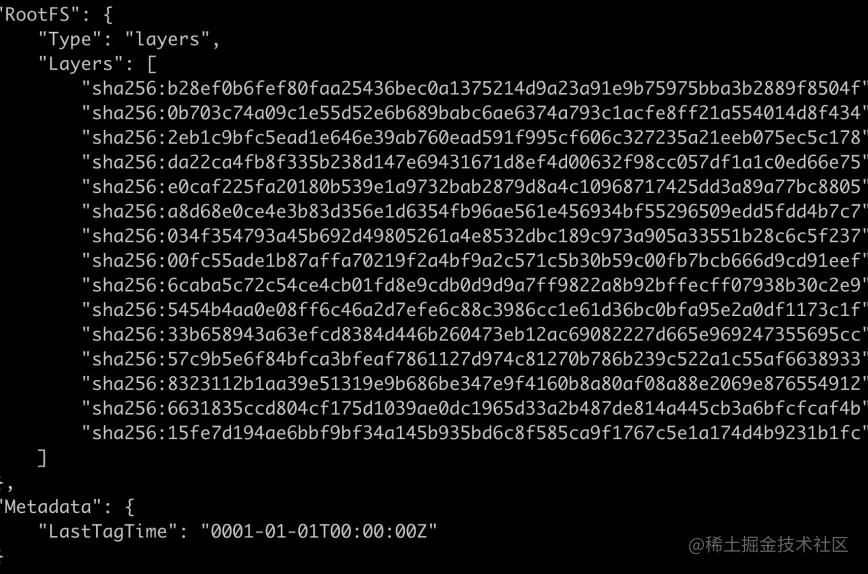

我们也可以使用docker image inspect elasticsearch查看elasticsearch的分层,如下图所示:

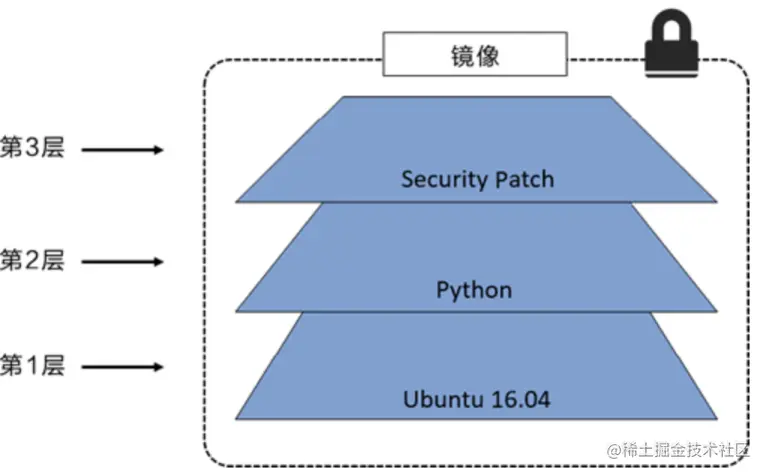

Docker镜像层如下图所示:

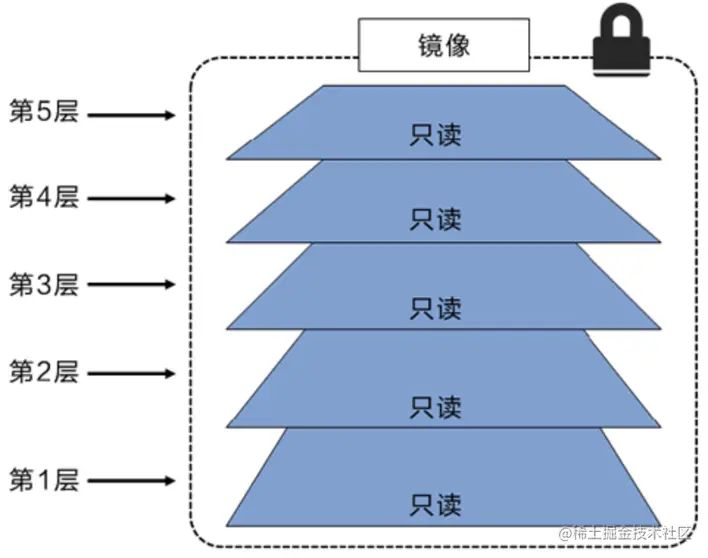

Docker负责堆叠这些镜像层,每个 Docker 镜像都起始于一个基础镜像层,当进行修改或增加新的内容时,就会在当前镜像层之上,创建新的镜像层,如下图所示:

实战

提交镜像

原始的Docker的Centos镜像是没VIM命令的,我们制作一个带有VIM的Centos镜像。

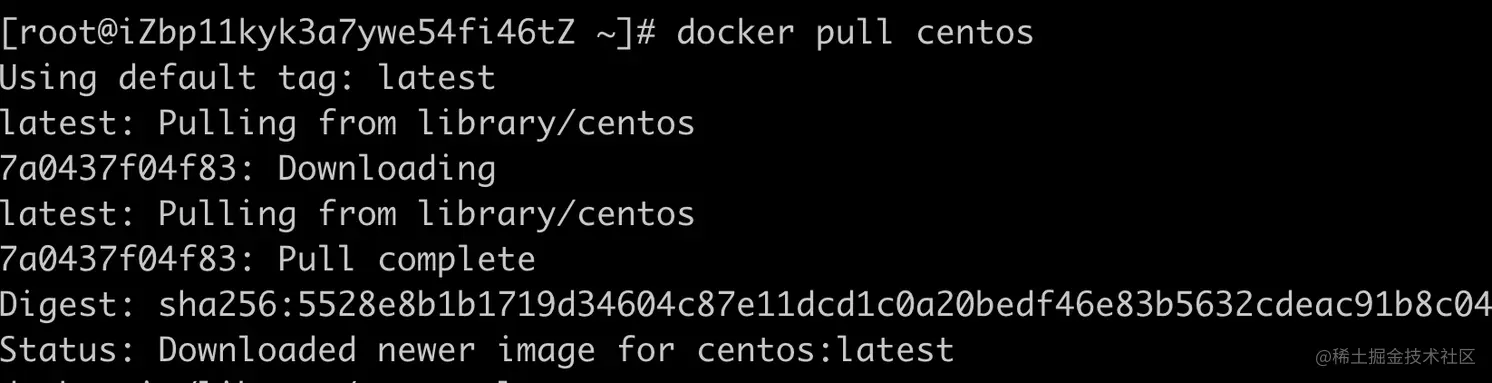

  1. 拉取镜像,这里会发现镜像也是一层一层拉取的;
docker pull centos
复制代码
  1. 守护进程的模式启动centos的镜像;
#查看所有的镜像
docker images
#后台模式启动centos
docker run -d -it --name centos01 centos:latest
复制代码

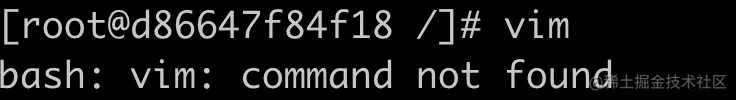

  1. 进入容器内部,查看原始镜像是否支持vim命令;
#查看容器信息
docker ps
#交互方式进入容器
docker exec -it d86647f84f18 /bin/bash
#验证
vim
复制代码
  1. 在容器中安装VIM命令,退出交互模式;
#安装VIM命令;
yum -y install vim
#退出交互模式
exit
复制代码
  1. 制作带VIM的Centos的镜像,并启动验证;
#docker commit -m="描述的信息"   -a="作者"  容器Id  TAG标签
#提交一个名字叫vimcentos版本1.0的镜像
docker commit -m="带VIMCentos镜像" -a="wtz" d86647f84f18 vimcentos:1.0

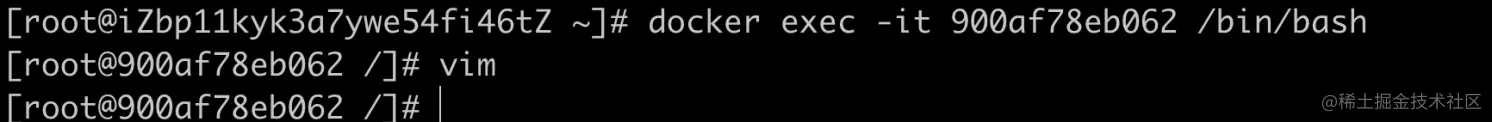

#启动镜像验证是否支持VIM命令
docker run -d -it --name vimcentos vimcentos:1.0
复制代码
推送镜像到阿里云镜像仓库

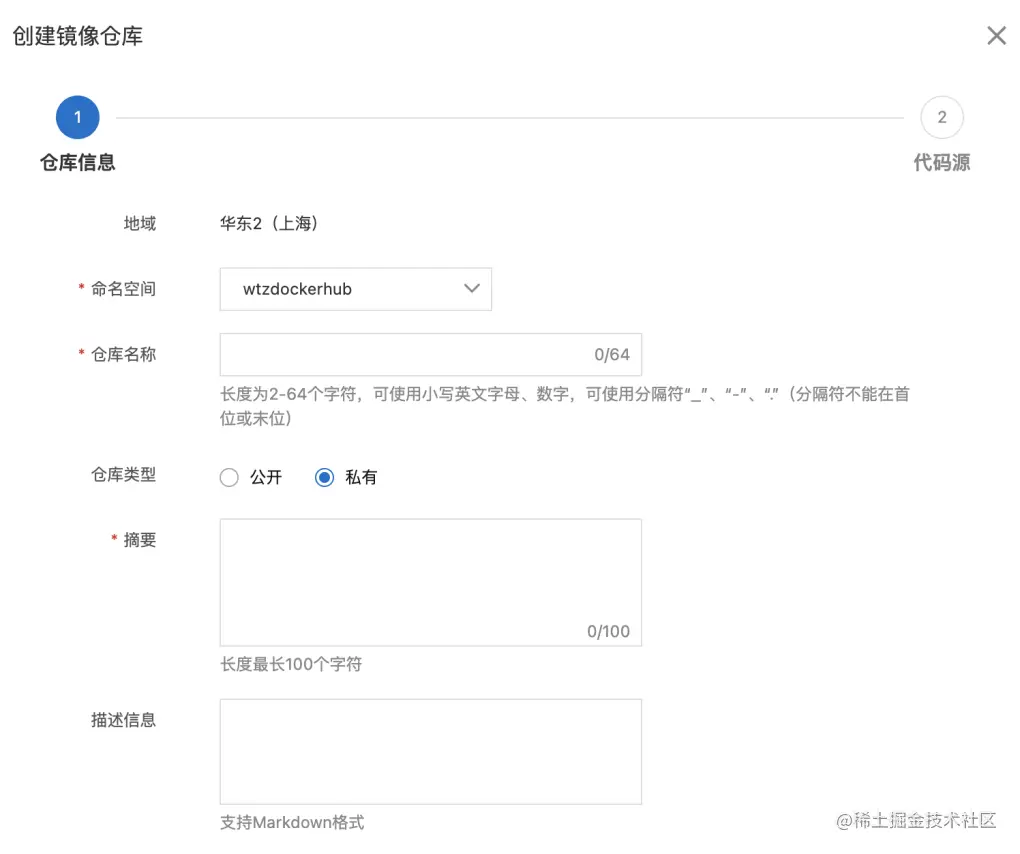

  1. 创建命名空间;
  2. 登录阿里云镜像;
docker login --username=17177****@qq.com registry.cn-shanghai.aliyuncs.com
复制代码
  1. 给镜像打个标签;
docker tag [ImageId] registry.cn-shanghai.aliyuncs.com/wtzdockerhub/wtzdockerhub:[镜像版本号]
复制代码
  1. 上传镜像;
docker push registry.cn-shanghai.aliyuncs.com/wtzdockerhub/wtzdockerhub:[镜像版本号]
复制代码

Docker安装

系统要求

Docker支持64位版本CentOS 7/8,并且要求内核版本不低于3.10。 CentOS7满足最低内核的要求,但由于内核版本比较低,部分功能(如overlay2存储层驱动)无法使用,并且部分功能可能不太稳定。

卸载旧版本

旧版本的Docker称为docker或者docker-engine,使用以下命令卸载旧版本:

sudo yum remove docker \
                  docker-client \
                  docker-client-latest \
                  docker-common \
                  docker-latest \
                  docker-latest-logrotate \
                  docker-logrotate \
                  docker-selinux \
                  docker-engine-selinux \
                  docker-engine
复制代码
使用yum安装

资源准备

sudo yum install -y yum-utils device-mapper-persistent-data lvm2
复制代码

资源配置

sudo yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
复制代码

docker安装

sudo yum -y install docker-ce
复制代码

docker启动

sudo systemctl enable docker
sudo systemctl start docker
复制代码
镜像包加速

鉴于国内网络问题,后续拉取 Docker 镜像十分缓慢,我们可以需要配置加速器来解决,国内可采用以下三种镜像配置:

  • 阿里云加速器(点击管理控制台 -> 登录账号(淘宝账号) -> 右侧镜像中心 -> 镜像加速器 -> 复制地址)
  • 网易云加速器https://hub-mirror.c.163.com
  • 百度云加速器https://mirror.baidubce.com

检查是否在 docker.service 文件中配置过镜像地址;

systemctl cat docker |grep'\-\-registry\-mirror'
复制代码

如果该命令有输出,执行 systemctl cat docker 查看 ExecStart= 出现的位置,修改对应的文件内容去掉 --registry-mirror 参数及其值,并按接下来的步骤进行配置。
如果以上命令没有任何输出,那么就可以在 /etc/docker/daemon.json 中写入如下内容(如果文件不存在请新建该文件):

cd  /etc/docker/
touch daemon.json
{
"registry-mirrors":[
"https://hub-mirror.c.163.com",
"https://mirror.baidubce.com"
]
}
复制代码

重启服务

sudo systemctl daemon-reload
sudo systemctl restart docker
复制代码

结束

欢迎大家点点关注,点点赞 !
