从一道高大上的面试题来学习位图算法BitMap

这是我参与更文挑战的第10天,活动详情查看: 活动链接

今天我偶然刷到了一篇文章,“华为二面:一个文件里面有5亿个数据,一行一个,没有重复的,进行排序”。不知道又是哪个无良媒体瞎起的标题,夺人眼球。

不过说归说,这题听着就很高大上,5亿个数据排序,想想就很爽。常用的内排序算法有很多,比如我们熟悉的冒泡排序、插入排序、快速排序等等。所谓内排序,意思就是在内存里进行排序,不需要占用外存。

对于内部排序算法,在数据量比较小的情况下,还是可以玩玩的,但像上面说的,5亿个数据,先不说时间要多少,来算算需要多少空间存储这些数据 5 * 10 ^ 8 * 32 = (1.6 * 10 ^ 10)bit = (1.6 * 10 ^ 10) / (1024 * 1024 * 8) = 1920M = 1.875G,快接近2G了,面试官就是这么坏,他只给你1G的内存,那玩个毛啊,内存都不够,连数据都装不下,何来排序。

这时候就有必要学习一下位图法(BitMap)了。

1、什么是位图算法

1.1 基本思想

BitMap的核心思想就是用一个bit位来记录0和1两种状态,将具体数据映射到比特数组的具体某一位上,这个bit位设置为0表示该数不存在,设置为1表示该数存在。由于BitMap使用bit来记录数据,所以大大节省了存储空间,比如上面5亿个数据,如果使用bit来记录,只需要(1.875 / 32)G不到60兆内存即可。

利用这个特性,BitMap可以用来处理大量数据的排序、查询以及去重等,BitMap在用户群做交集和并集运算的时候也有极大的便利

举个栗子,比如对于数列[2, 3, 6, 4, 1],在BitMap里是如何存储的呢?

(1)先申请1字节(8 bit)的空间,这样就可以表示8个数,下标范围从0 ~ 7。

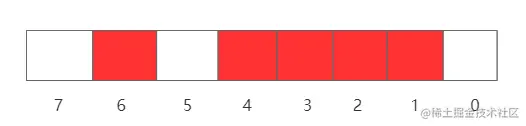

(2)然后根据数列将对应的bit位进行设置。对于2,则把下标为2的bit设置为1,依次类推,最终结果如下

在这里插入图片描述

这样如果我们需要得到有序数组的话,只需要从下标0开始遍历,如果bit位的值为1,则把下标输出,即可得到有序数列。

那如果数据很大呢?比如50,那0 ~ 7的下标肯定不够,这时候就需要扩充了,算起来好像需要8个这样的bit数组才行,50应该存放在第8个bit数组下标为0的地方。那中间岂不是还剩下6个空着没用?这是后面要讨论的问题了。注意:即使你只需要用到一个bit,也要至少申请8个bit,这是为了内存对齐。

1.2 Map映射

从上面的介绍可以知道,BitMap的思想还是挺简单的,关键就是如何确定10进制到2进制的关系映射图。因为你可以用int(32bit)或者long(64bit)来进行映射。

如果使用int进行映射,假设我们要排序的数有N个,那么需要申请的内存空间大小就是int[(N - 1) / 32 + 1],映射关系如下:

a[0]:0 ~ 31

a[1]:32 ~ 63

a[2]:64 ~ 95

.......

1.3 数据和下标的转换

搞定了数据结构,接下来就是怎么把数据转换到我们申请的bit数组中。我们用“三步走”战略

(1)确定数据在对应数组a中的下标

十进制数0 - 31,对应于数组元素a[0],十进制数32 - 63在数组元素a[1]中,所以可以很容易的知道,一个数num在数组a[num / 32]中,即下标为num / 32。

(2)确定数据在对应数字a[i]中的下标

十进制数1在a[0]的下标为1,十进制数31在a[0]中下标为31,十进制数32在a[1]中下标为0。 在十进制0-31就对应0-31,而32-63则对应也是0-31,即给定一个数num可以通过模32求得在对应数组a[i]中的下标 num % 32。

(3)存放

经过上面两步,我们知道一个数num存放在a[num / 32]的num % 32下标上。我可以通过移位操作将对应位置1

a[n >> 5] |= 1 << (n & 0x1F)

n >> 5不用多解释,大家都会,n & 0x1F 保留n的后五位,相当于 n % 32。

1.4 实现一个简单的BitMap

具备了上面的知识,我们可以很容易的实现一个简陋的BitMap

import java.util.Arrays;

public class BitSet {
    private int[] bits;

    private final static int ADDRESS_BITS_PER_WORD = 5;
    private final static int BITS_PER_WORD = 1 << ADDRESS_BITS_PER_WORD;

    /**
     * 无参构造器
     * 默认构造容量为32bit的数组,即数组长度为1
     */
    public BitSet() {
        bits = new int[(BITS_PER_WORD - 1) >> ADDRESS_BITS_PER_WORD + 1];
    }

    /**
     * 有参构造器
     * @param nbits 数字的个数
     */
    public BitSet(int nbits) {
        bits = new int[(nbits - 1) >> ADDRESS_BITS_PER_WORD + 1];
    }

    public int[] getBits() {
        return bits;
    }

    /**
     * 把num映射到bits数组中
     * @param num
     */
    public void set(int num) {
        // num在数组中的下标
        int index = num >> ADDRESS_BITS_PER_WORD;
        // TODO:要检查数组是否需要扩容
        bits[index] |= 1 << (num & 0x1F);
    }

    /**
     * 判断bits数组中对应位的值
     * @param bitIndex
     * @return
     */
    public boolean get(int bitIndex) throws Exception {
        if (bitIndex < 0) {
            throw new Exception();
        }
        // 把输入的下标进行转换,对应数组某个值的某个位置
        int index = bitIndex >> ADDRESS_BITS_PER_WORD;
        return (bitIndex < bits.length) && ((bits[index] & (1 << (bitIndex & 0x1F))) != 0);
    }

    public static void main(String[] args) throws Exception {
        // 5亿个数
        BitSet bitSet = new BitSet(1_0000_0000);
        // 目标数组
        int[] arr = {2, 98, 76, 56, 100, 762, 16, 95};
        Arrays.stream(arr).forEach(num -> {
            bitSet.set(num);
        });

        // 判断某个数在数组中是否存在
        System.out.println(bitSet.get(100));  // true
        System.out.println(bitSet.get(200));  // false
        System.out.println(bitSet.get(762));  // true

        // 输出排序后的数组
        int[] res = bitSet.getBits();
        int count = 0;
        for (int i = 0; i < res.length; i++) {
            // 按位输出
            for (int j = 0; j < 32; j++) {
                // 为1表示该数存在
                if (((res[i] >> j) & 1) == 1) {
                    arr[count++] = i * 32 + j;
                }
            }
        }
        // 2 16 56 76 95 98 100 762
        Arrays.stream(arr).forEach(System.out::println);
    }
}
复制代码

我们可以输出看看它的内部怎么存储的

bits[0][0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
bits[1][0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0]
bits[2][0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1]
bits[3][0, 0, 1, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
bits[4][0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
    ......
复制代码

那么位图算法有没有一些对应的开源实现呢?毕竟自己写肯定不如大神写的好啊,答案是有。JDK的BitSet和Google的EWAHCompressedBitmap,Redis里也提供了类似的一些命令,主要有以下几个:SETBIT, GETBIT, BITCOUNT, BITOP, BITPOS,BITFIELD。

BitSet从JDK1.0开始就存在,是对BitMap算法的简单实现,而EWAHCompressedBitmap对BitMap的存储空间做了优化。比如我要存储的两个数1和100000,按照上面的思路,1和100000中间空了好多位置,但为了存储100000,必须要开足够长的数组才行,那么中间就会浪费很多位置。在这种数据分布极度不均匀的情况下BitMap的空间利用率是很低的。EWAHCompressedBitmap实现就对这种情况作了优化。

这篇文章先不分析JDK的BitSet和Google的EWAHCompressedBitmap的源码,放到下篇文章来。扯远了,现在还是回到面试题吧。:)

2、面试题怎么解决

其实通过上一节的学习,对于5亿个数据如何进行排序已经显而易见了。别说5亿个,50亿个都没问题。

3、BitMap的应用

由以上内容可得知,在数据量越大的情况下,BitMap节省空间的效果就越显著。所以BitMap很适合用来进行大量数据的排序、去重、查找,包括在线活跃用户的统计,用户签到等

对5亿个没有重复元素的数据进行排序

上面代码里就有这个例子,只需要把数装进Bit数组里,然后按顺序输出即可,美得一批。但要注意是没有重复元素的情况下。

在5亿个数中找出重复/不重复整数的个数,限制内存不足以容纳5亿个整数

这种情况需要使用2-BitMap来解决,即用两个bit来表示一个数,定义00表示该数没有出现,01表示出现一次,11表示出现多次。

那么在存入的时候,如果是对应位是00,则变为01,01则变为11,11不变。全部存入完毕后,遍历,如果是11说明该数重复。

统计不同电话号码的个数

如果电话号码是8位数,则范围0 - 99999999,每个数对应一个bit位,大约只需要1.2M即可。

交集、并集的运算

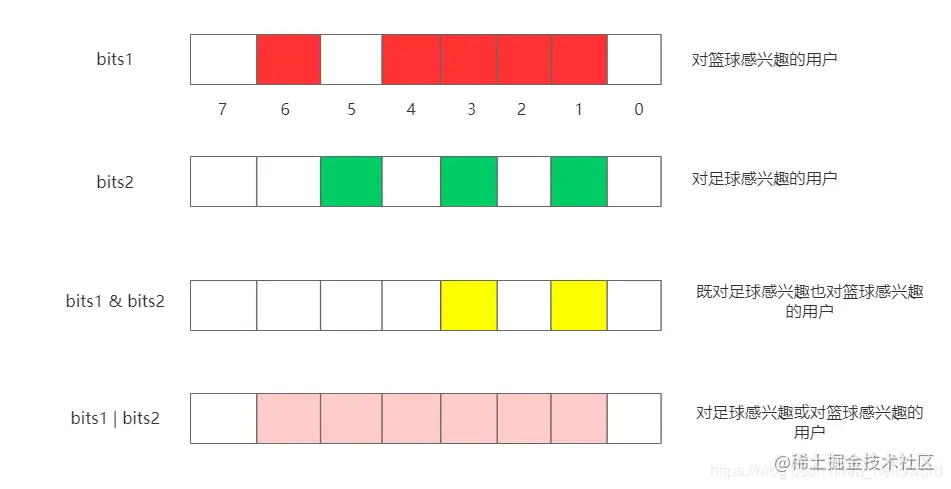

因为BitMap使用位来存储数据,所以自然位具有高效位运算的特性。比如在统计用户兴趣标签的时候,一个bits1数组代表兴趣a,所以存储的就是对a感兴趣的用户,一个bits2数组代表兴趣b,存储的是对b感兴趣的用户。那么如果你想知道既对a感兴趣也对b感兴趣的用户,那么只需要两个数组进行&运算即可。如果想知道对a或对b感兴趣的用户,那么只需要两个数组进行|运算即可。

在这里插入图片描述

4、BitMap的优缺点

4.1 优点

(1)运算效率高。

(2)占用内存少。

4.2 缺点

(1)对重复数据无法进行排序。

(2)数据碰撞。比如将字符串映射到 BitMap 的时候会有碰撞的问题,那就可以考虑用 Bloom Filter 来解决,Bloom Filter 使用多个 Hash 函数来减少冲突的概率。

(3)数据稀疏时浪费空间。比如上面举的例子,存入(1, 100000),只有两个数,但我们不得不开足够大的空间来存放100000,这就造成了中间很多空间的浪费,可以通过引入 Roaring BitMap 来解决。

5、面试题的另一种解法

归根结底,BitMap还是全部使用内存来进行排序的。如果面试官不讲武德,把内存条拔了怎么办?或者他只给你很少的内存。这时候就要外排序上场了。

外排序,字面意思,就是要借用外部的空间来完成排序。谁让你不给我足够的内存呢。通俗一点,就是在内存极少的情况下,利用分治策略,使用外存保存中间结果,最后用多路归并进行排序

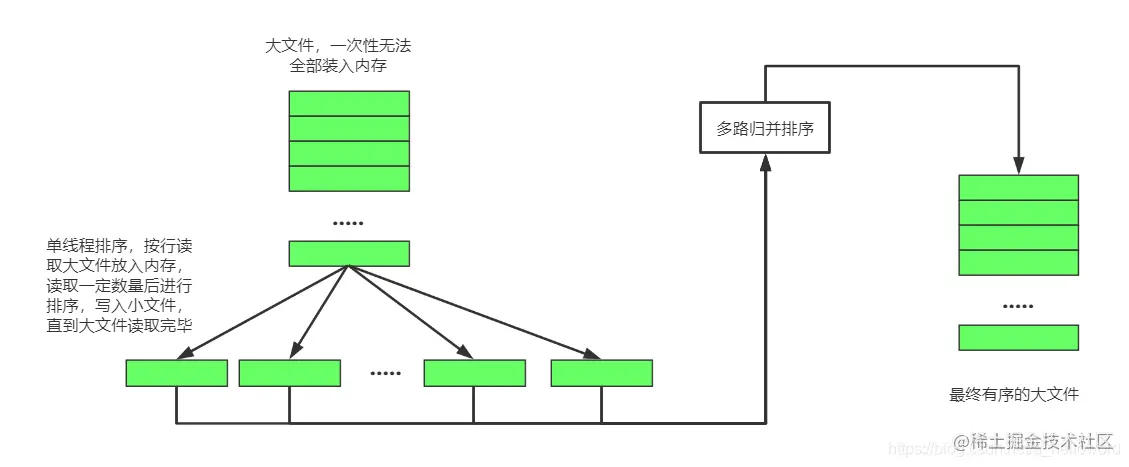

5.1 基本思想

在这里插入图片描述

5.2 怎么分

(1)内存中维护一个核心缓冲区memBuffer,将大文件按行读入,直到memBuffer满了或者大文件已经读完,然后对memBuffer里的数据进行内排序(选择合适的内排序算法),排序后将结果写入磁盘文件sort_file1.txt。

(2)清空memBuffer,重复执行步骤1。

(3)大文件处理完毕后,会得到n个有序的子文件。

5.3 怎么合

现在有了n个有序的文件,关键怎么把它们合并成一个有序的文件。可以利用如下原理进行归并排序:一个n个元素的有序集合

S={xxixj,i,j[0,n)}S = \{x | x_i \leq x_j,i,j \in [0, n)\}

那么对于m个小集合:S1,S2,S3,...,Sm,所有小集合中的最小值是

min=min(min(S1),min(S2),...,min(Sm))min = min(min(S_1), min(S_2),...,min(S_m))

举个栗子,对于下面的集合

S1 = {1, 4, 8, 9}

S2 = {3, 6, 11, 13}

S3 = {2, 7, 10, 12}

分别拿出三个集合中的最小值,则min(1, 3, 2) = 1,1是在集合S1中的,那么把1写入大文件,同时S1中拿出下一个数4,则min(4, 3, 2) = 2,2是在集合S3中的,那么把2写入大文件,同时S3中拿出下一个数7,依次类推,直到小文件的值全部取出。

6、总结

本文从一道面试题入手,学习了位图BitMap算法,了解了它的原理已经对它进行了简单的实现,同时列举了BitMap的一些使用场景,最后回到面试题,讲解了如何利用BitMap和外排序进行解决。

下篇文章:JDK的BitSet和Google的EWAHCompressedBitmap源码对比与分析。
