关于TCP协议你必须知道的事

第一问: 请解释一下什么是TCP协议以及它和UDP的区别

TCP是一个面向连接的、可靠的、基于字节流的传输层协议。

UDP是一个面向无连接的传输层协议

具体来分析,和 UDP 相比,TCP 有三大核心特性:

  1. 面向连接。所谓的连接,指的是客户端和服务器的连接,在双方互相通信之前,TCP 需要三次握手建立连接,而 UDP 没有相应建立连接的过程。
  2. 可靠性。TCP 花了非常多的功夫保证连接的可靠,这个可靠性体现在哪些方面呢?一个是有状态,另一个是可控制。

TCP 会精准记录哪些数据发送了,哪些数据被对方接收了,哪些没有被接收到,而且保证数据包按序到达,不允许半点差错。这是有状态

当意识到丢包了或者网络环境不佳,TCP 会根据具体情况调整自己的行为,控制自己的发送速度或者重发。这是可控制

相应的,UDP 就是无状态, 不可控的。

  1. 面向字节流。UDP 的数据传输是基于数据报的,这是因为仅仅只是继承了 IP 层的特性,而 TCP 为了维护状态,将一个个 IP 包变成了字节流。

第二问:讲一下TCP的三次握手

什么是TCP的三次握手

  • 在网络数据传输中,传输层协议TCP是要建立连接的可靠传输,TCP建立连接的过程,我们称为三次握手。

恋爱模拟

以谈恋爱为例,两个人能够在一起最重要的事情是首先确认各自被爱的能力。接下来我们以此来模拟三次握手的过程。

第一次:

男: 我爱你。

女方收到。

由此证明男方拥有的能力。

第二次:

女: 我收到了你的爱,我也爱你。

男方收到。

OK,现在的情况说明,女方拥有被爱的能力。

第三次:

男: 我收到了你的爱。

女方收到。

现在能够保证男方具备被爱的能力。

由此完整地确认了双方被爱的能力,两人开始一段甜蜜的爱情。

真实握手

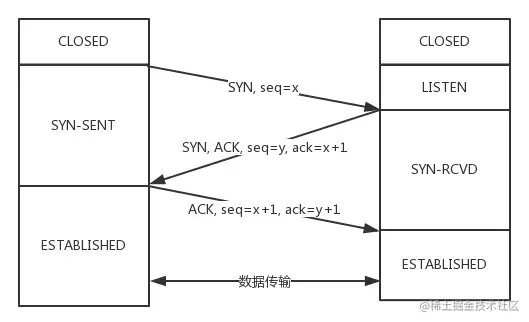

对应到 TCP 的三次握手,也是需要确认双方的两样能力: 发送的能力接收的能力。于是便会有下面的三次握手的过程:

从最开始双方都处于CLOSED状态。然后服务端开始监听某个端口,进入了LISTEN状态。

然后客户端主动发起连接,发送 SYN , 自己变成了SYN-SENT状态。

务端接收到,返回SYNACK(对应客户端发来的SYN),自己变成了SYN-REVD

之后客户端再发送ACK给服务端,自己变成了ESTABLISHED状态;服务端收到ACK之后,也变成了ESTABLISHED状态。

另外需要提醒你注意的是,从图中可以看出,SYN 是需要消耗一个序列号的,下次发送对应的 ACK 序列号要加1,为什么呢?只需要记住一个规则:

凡是需要对端确认的,一定消耗TCP报文的序列号。

SYN 需要对端的确认, 而 ACK 并不需要,因此 SYN 消耗一个序列号而 ACK 不需要。

第三问: 为什么不是两次?

根本原因: 无法确认客户端的接收能力

  • 因为可能会出现已失效的连接请求报文段又传到了服务器端。 > client 发出的第一个连接请求报文段并没有丢失,而是在某个网络结点长时间的滞留了,以致延误到连接释放以后的某个时间才到达 server。本来这是一个早已失效的报文段。但 server 收到此失效的连接请求报文段后,就误认为是 client 再次发出的一个新的连接请求。于是就向 client 发出确认报文段,同意建立连接。假设不采用 “三次握手”,那么只要 server 发出确认,新的连接就建立了。由于现在 client 并没有发出建立连接的请求,因此不会理睬 server 的确认,也不会向 server 发送数据。但 server 却以为新的运输连接已经建立,并一直等待 client 发来数据。这样,server 的很多资源就白白浪费掉了。采用 “三次握手” 的办法可以防止上述现象发生。例如刚才那种情况,client 不会向 server 的确认发出确认。server 由于收不到确认,就知道 client 并没有要求建立连接。
  • 而且,两次握手无法保证Client正确接收第二次握手的报文(Server无法确认Client是否收到),也无法保证Client和Server之间成功互换初始序列号

第四问: 为什么不是四次?

三次握手的目的是确认双方发送接收的能力,那四次握手可以嘛?

当然可以,100 次都可以。但为了解决问题,三次就足够了,再多用处就不大了。

第五问: 三次握手过程中可以携带数据么?

第三次握手的时候,可以携带。前两次握手不能携带数据。

如果前两次握手能够携带数据,那么一旦有人想攻击服务器,那么他只需要在第一次握手中的 SYN 报文中放大量数据,那么服务器势必会消耗更多的时间内存空间去处理这些数据,增大了服务器被攻击的风险。

第三次握手的时候,客户端已经处于ESTABLISHED状态,并且已经能够确认服务器的接收、发送能力正常,这个时候相对安全了,可以携带数据。

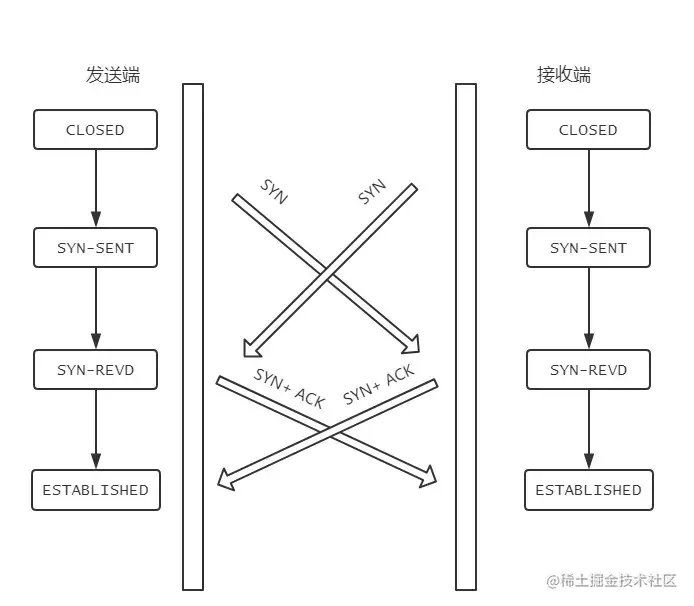

第六问: 同时打开会怎样?

如果双方同时发 SYN报文,状态变化会是怎样的呢?

这是一个可能会发生的情况。

状态变迁如下:

在发送方给接收方发SYN报文的同时,接收方也给发送方发SYN报文,两个人刚上了!

发完SYN,两者的状态都变为SYN-SENT

在各自收到对方的SYN后,两者状态都变为SYN-REVD

接着会回复对应的ACK + SYN,这个报文在对方接收之后,两者状态一起变为ESTABLISHED

这就是同时打开情况下的状态变迁。

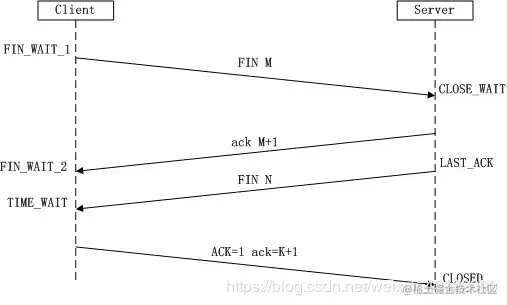

第七问: 说说 TCP 四次挥手的过程


过程拆解

  1. 第一次挥手:Client将FIN置为1,发送一个序列号seq给Server;进入FIN_WAIT_1状态;
  2. 第二次挥手:Server收到FIN之后,发送一个ACK=1,acknowledge number=收到的序列号+1;进入CLOSE_WAIT状态。此时客户端已经没有要发送的数据了,但仍可以接受服务器发来的数据。
  1. 第三次挥手:Server将FIN置1,发送一个序列号给Client;进入LAST_ACK状态;
  2. 第四次挥手:Client收到服务器的FIN后,进入TIME_WAIT状态;接着将ACK置1,发送一个acknowledge number=序列号+1给服务器;服务器收到后,确认acknowledge number后,变为CLOSED状态,不再向客户端发送数据。客户端等待2*MSL(报文段最长寿命)时间后,也进入CLOSED状态。完成四次挥手。

等待2MSL的意义

如果不等待会怎样?

如果不等待,客户端直接跑路,当服务端还有很多数据包要给客户端发,且还在路上的时候,若客户端的端口此时刚好被新的应用占用,那么就接收到了无用数据包,造成数据包混乱。所以,最保险的做法是等服务器发来的数据包都死翘翘再启动新的应用。

那,照这样说一个 MSL 不就不够了吗,为什么要等待 2 MSL?

  • 1 个 MSL 确保四次挥手中主动关闭方最后的 ACK 报文最终能达到对端
  • 1 个 MSL 确保对端没有收到 ACK 重传的 FIN 报文可以到达

这就是等待 2MSL 的意义。

为什么是四次挥手而不是三次?

因为服务端在接收到FIN, 往往不会立即返回FIN, 必须等到服务端所有的报文都发送完毕了,才能发FIN。因此先发一个ACK表示已经收到客户端的FIN,延迟一段时间才发FIN。这就造成了四次挥手。

如果是三次挥手会有什么问题?

等于说服务端将ACKFIN的发送合并为一次挥手,这个时候长时间的延迟可能会导致客户端误以为FIN没有到达客户端,从而让客户端不断的重发FIN

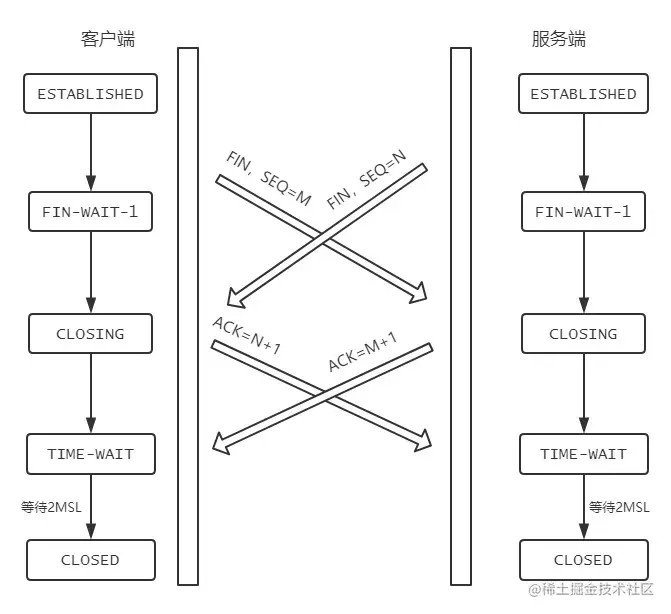

同时关闭会怎样?

如果客户端和服务端同时发送 FIN ,状态会如何变化?如图所示:

第八问: 说说半连接队列和 SYN Flood 攻击的关系

三次握手前,服务端的状态从CLOSED变为LISTEN, 同时在内部创建了两个队列:半连接队列全连接队列,即SYN队列ACCEPT队列

半连接队列

当客户端发送SYN到服务端,服务端收到以后回复ACKSYN,状态由LISTEN变为SYN_RCVD,此时这个连接就被推入了SYN队列,也就是半连接队列

全连接队列

当客户端返回ACK, 服务端接收后,三次握手完成。这个时候连接等待被具体的应用取走,在被取走之前,它会被推入另外一个 TCP 维护的队列,也就是全连接队列(Accept Queue)

SYN Flood 攻击原理

SYN Flood 属于典型的 DoS/DDoS 攻击。其攻击的原理很简单,就是用客户端在短时间内伪造大量不存在的 IP 地址,并向服务端疯狂发送SYN。对于服务端而言,会产生两个危险的后果:

  1. 处理大量的SYN包并返回对应ACK, 势必有大量连接处于SYN_RCVD状态,从而占满整个半连接队列,无法处理正常的请求。
  2. 由于是不存在的 IP,服务端长时间收不到客户端的ACK,会导致服务端不断重发数据,直到耗尽服务端的资源。

如何应对 SYN Flood 攻击?

  1. 增加 SYN 连接,也就是增加半连接队列的容量。
  2. 减少 SYN + ACK 重试次数,避免大量的超时重发。
  3. 利用 SYN Cookie 技术,在服务端接收到SYN后不立即分配连接资源,而是根据这个SYN计算出一个Cookie,连同第二次握手回复给客户端,在客户端回复ACK的时候带上这个Cookie值,服务端验证 Cookie 合法之后才分配连接资源。

第九问: 介绍一下 TCP 报文头部的字段

报文头部结构如下(单位为字节):

请大家牢记这张图!

源端口、目标端口

如何标识唯一标识一个连接?答案是 TCP 连接的四元组——源 IP、源端口、目标 IP 和目标端口。

那 TCP 报文怎么没有源 IP 和目标 IP 呢?这是因为在 IP 层就已经处理了 IP 。TCP 只需要记录两者的端口即可。

序列号

Sequence number, 指的是本报文段第一个字节的序列号

从图中可以看出,序列号是一个长为 4 个字节,也就是 32 位的无符号整数,表示范围为 0 ~ 2^32 - 1。如果到达最大值了后就循环到0。

序列号在 TCP 通信的过程中有两个作用:

  1. 在 SYN 报文中交换彼此的初始序列号。
  2. 保证数据包按正确的顺序组装。

ISN

Initial Sequence Number(初始序列号),在三次握手的过程当中,双方会用过SYN报文来交换彼此的 ISN

ISN 并不是一个固定的值,而是每 4 ms 加一,溢出则回到 0,这个算法使得猜测 ISN 变得很困难。那为什么要这么做?

如果 ISN 被攻击者预测到,要知道源 IP 和源端口号都是很容易伪造的,当攻击者猜测 ISN 之后,直接伪造一个 RST 后,就可以强制连接关闭的,这是非常危险的。

而动态增长的 ISN 大大提高了猜测 ISN 的难度。

确认号

ACK(Acknowledgment number)。用来告知对方下一个期望接收的序列号,小于ACK的所有字节已经全部收到

标记位

常见的标记位有SYN,ACK,FIN,RST,PSH

SYN 和 ACK 已经在上文说过,后三个解释如下: SYN:同步序列编号,表明这是一个连接请求报文。 ACK: 即是确认字符。 FIN: 即 Finish,表示发送方准备断开连接。 RST:即 Reset,用来强制断开连接。 PSH: 即 Push, 告知对方这些数据包收到后应该马上交给上层的应用,不能缓存。

第十问: 说说 TCP 快速打开的原理(TFO)

第一节讲了 TCP 三次握手,可能有人会说,每次都三次握手好麻烦呀!能不能优化一点?

可以啊。今天来说说这个优化后的 TCP 握手流程,也就是 TCP 快速打开(TCP Fast Open, 即TFO)的原理。

优化的过程是这样的,还记得我们说 SYN Flood 攻击时提到的 SYN Cookie 吗?这个 Cookie 可不是浏览器的Cookie, 用它同样可以实现 TFO。

TFO 流程

首轮三次握手

首先客户端发送SYN给服务端,服务端接收到。

注意哦!现在服务端不是立刻回复 SYN + ACK,而是通过计算得到一个SYN Cookie, 将这个Cookie放到 TCP 报文的 Fast Open选项中,然后才给客户端返回。

客户端拿到这个 Cookie 的值缓存下来。后面正常完成三次握手。

首轮三次握手就是这样的流程。而后面的三次握手就不一样啦!

后面的三次握手

在后面的三次握手中,客户端会将之前缓存的 CookieSYNHTTP请求(是的,你没看错)发送给服务端,服务端验证了 Cookie 的合法性,如果不合法直接丢弃;如果是合法的,那么就正常返回SYN + ACK

重点来了,现在服务端能向客户端发 HTTP 响应了!这是最显著的改变,三次握手还没建立,仅仅验证了 Cookie 的合法性,就可以返回 HTTP 响应了。

当然,客户端的ACK还得正常传过来,不然怎么叫三次握手嘛。

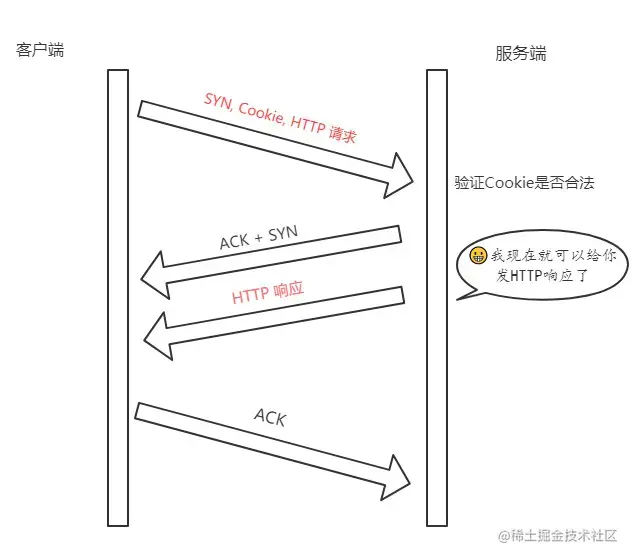

流程如下:

注意: 客户端最后握手的 ACK 不一定要等到服务端的 HTTP 响应到达才发送,两个过程没有任何关系。

TFO 的优势

TFO 的优势并不在与首轮三次握手,而在于后面的握手,在拿到客户端的 Cookie 并验证通过以后,可以直接返回 HTTP 响应,充分利用了1 个RTT(Round-Trip Time,往返时延)的时间提前进行数据传输,积累起来还是一个比较大的优势。
