深入解析 Bitmap 算法(一):基础知识


Bitmap 的基本原理

Bitmap 是一种使用 二进制位 来存储数据的算法。由于一个二进制位只能是 0 or 1,所以可以用 0 表示数据不存在,1 表示数据存在。

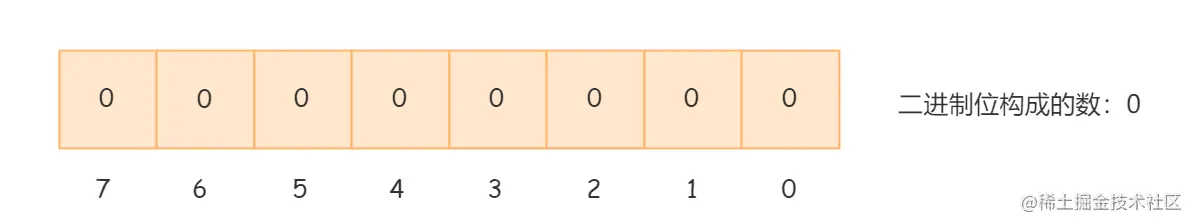

假设有 1 byte 的内存空间,可以存储 0~7 这 8 个数据,一开始它们都不存在(表现出来的十进制数就是 0)。因为二进制的左侧是高位,右侧是低位,所以第一个位置(最高位)对应的数据是 7


插入数据

现在要插入数据 2,对应的二进制位修改为 1 ,此时表现出的十进制数就是 4

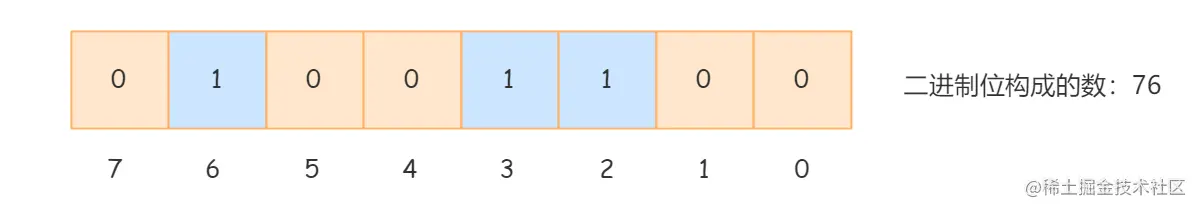

再分别插入 3,6,得到的结果如下:


删除数据

如果要删除某个数据,先找到该数据的位置,然后将对应的二进制位修改为 0 即可。

查找

查找某个数据是否存在,只需要判断对应的二进制位是否为 1 即可。除了查找单个数据,还可以实现一些复杂的集合操作。

求交集

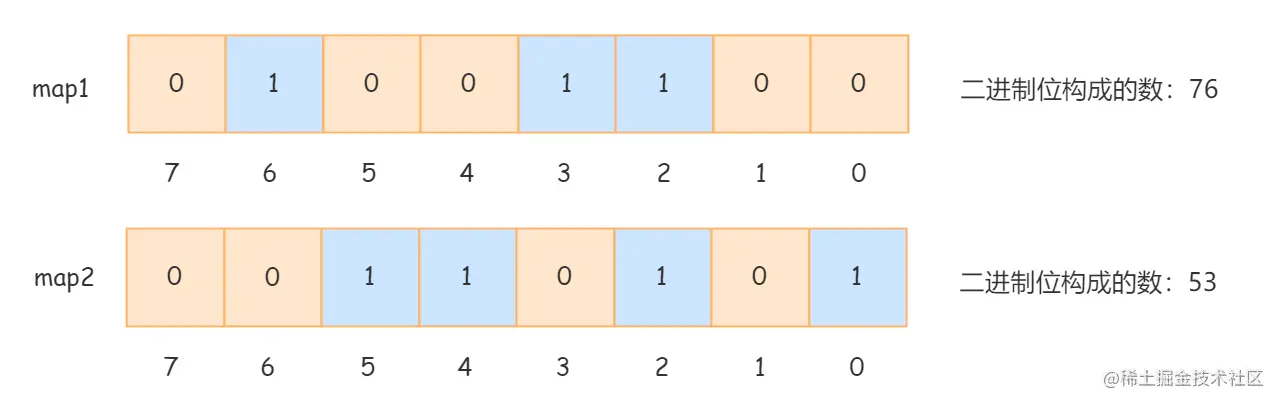

假设有两个 Bitmap,记为 map1,map2,它们的存储如下


通过 按位与(&) 求这两个的 bitmap 的交集,得到一个新的 Bitmap;其中第 2 位为 1,也就是说 2 是这两个位图的交集。

  01001100
& 00110101
= 00000100
复制代码

求并集

通过 按位或(|) 可以求两个 bitmap 的并集,得到一个新的 Bitmap;交集为 [0,2,3,4,5,6]

  01001100
| 00110101
= 01111101
复制代码

如何修改数据

对于一个包含 8 个比特的 Bitmap,无论是插入还是删除,都涉及到要修改某一个二进制位的数据。给定一个二进制位索引(操作的数据)bitIndex

如果要修改为 1,使用如下公式,

bitmap |= (1 << bitIndex)
复制代码

1 << bitIndex 得到一个二进制数,它的第 bitIndex 位为 1,其他位都是 0,通过按位或可以保证,无论原来位图中第 bitIndex 位的取值,最终第 bitIndex 位都是 1,而其他位的值保持不变。

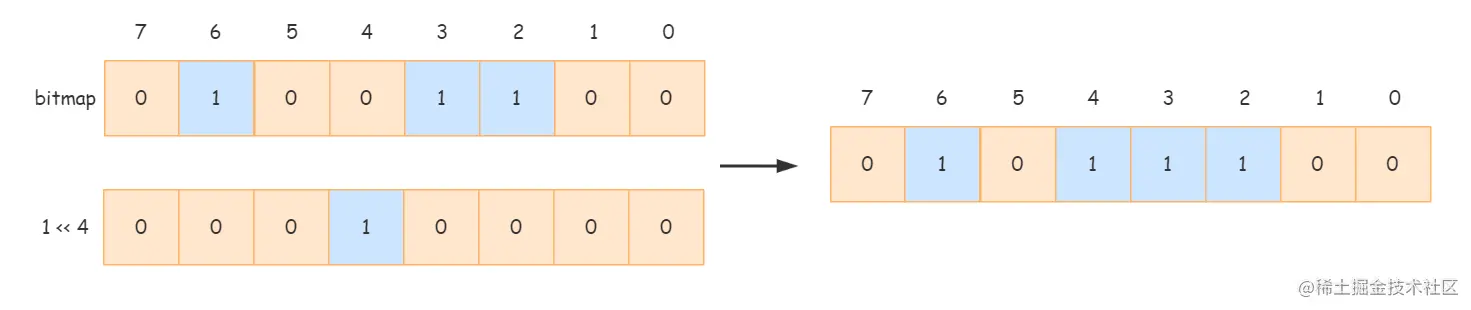

例如 bitIndex = 4bitmap = [01001100],得到的结果为 [01011100]


同样的道理,如果要修改为 0,我们使用如下公式,

bitmap &= ~(1 << bitIndex)
复制代码


总结

在实际应用中,位图所存储的数据可以是大量的整数数据,也可以表示用户的 ID 等。

Bitmap 适用于在大量数据的场景下,实现快速 去重查找 等功能,并且能最大限度的节约存储空间。

实际上,我们无法直接创建 bit 数组,因为内存的分配最少是以 1 byte 为单位的,Java 中可以使用 byte[],int[],long[] 等来作为 Bitmap 的存储结构。Java 同时也提供了 Bitmap 的具体实现:java.util.BitSet

关于 BitSet 的源码原理和说明,以后再详细讨论。
